Produkttyp	USB-C auf 3,5 mm Klinke Audio-Adapter mit PD-Ladung
Marke	Tripp Lite
Modell	U437-001-C-V2
Eingangsanschluss	USB Typ-C Stecker
Ausgangsanschlüsse	USB Typ-C Buchse (PD) und 3,5 mm Klinkenbuchse
Audio-Unterstützung	Integrierter DAC, SNR 93 dB, Abtastrate bis zu 96 kHz (44,1/48/96 kHz, 16/24 Bit)
PD-Ladung	PD 3.0 bis zu 20 V / 3 A (60 W)
QC-Ladung	QC 2.0 bis zu 9 V / 2 A (18 W)
Kompatible Betriebssysteme	macOS 8.6+, Linux, Chrome OS, Windows 10, Android
Plug & Play	Ja, kein Treiber erforderlich
Abmessungen (H x B x T)	0,9 x 4,99 x 1,28 cm
Gewicht	Ca. 15 g
Betriebstemperatur	0 bis 45 °C
Lagertemperatur	-10 bis 70 °C
Betriebsfeuchtigkeit	10 % bis 85 % rF (nicht kondensierend)
Lagerfeuchtigkeit	5 % bis 90 % rF (nicht kondensierend)
Stromverbrauch im Standby	< 5 V / 10 mA
Stromverbrauch im Betrieb	< 5 V / 85 mA
Garantie	3 Jahre (eingeschränkt)
Verpackungsinhalt	Adapter U437-001-C-V2, Kurzanleitung

Häufig gestellte Fragen - U437001CV2 Tripp Lite

Kann ich diesen Adapter nutzen, um Musik von meinem Smartphone zu hören?

Ja, schließen Sie einfach den USB-C-Stecker an Ihr Smartphone an und verbinden Sie Ihre Kopfhörer oder Lautsprecher mit der 3,5-mm-Klinkenbuchse.

Ermöglicht der Adapter das gleichzeitige Laden meines Geräts und Musik hören?

Ja, dank des dedizierten USB-C-Anschlusses (Buchse) können Sie ein PD-Netzteil (bis zu 60 W) anschließen, um Ihr Hostgerät zu laden, während Sie die Audioausgabe nutzen.

Welche Kopfhörertypen kann ich mit diesem Adapter verwenden?

Alle Kopfhörer oder Lautsprecher mit einem standardmäßigen 3,5-mm-Klinkenstecker sind kompatibel.

Mein Laptop hat keine Audio-Buchse mehr, kann dieser Adapter sie ersetzen?

Ja, er wandelt das digitale Signal des USB-C-Anschlusses in ein analoges Signal für die 3,5-mm-Klinken-Audioausgabe um, ideal für Geräte ohne Audio-Buchse.

Ist der Adapter mit Windows 11 kompatibel?

Ja, er ist mit Windows 10 und späteren Versionen, einschließlich Windows 11, sowie macOS, Linux, Chrome OS und Android kompatibel.

Welche Audioqualität bietet dieser Adapter?

Er bietet ein Signal-Rausch-Verhältnis von 93 dB und unterstützt Abtastraten bis zu 96 kHz mit 16/24 Bit, was hochauflösenden Klang garantiert.

Muss ich Treiber installieren, um den Adapter zu verwenden?

Nein, der Adapter ist Plug & Play: Es sind keine zusätzlichen Treiber oder Software erforderlich.

Kann ich den Adapter an einen USB-C-Hub anschließen?

Ja, er funktioniert mit den meisten USB-C-Hubs, aber für optimale PD-Ladung schließen Sie ihn direkt an die Stromquelle an.

Was tun, wenn der Ton ruckelt oder schlecht klingt?

Überprüfen Sie, ob der USB-C-Anschluss fest sitzt, versuchen Sie einen anderen USB-C-Port und stellen Sie sicher, dass Ihre Kopfhörer in gutem Zustand sind. Wenn das Problem weiterhin besteht, testen Sie mit einer anderen Audioquelle.

Ist dieser Adapter mit iOS-Geräten wie dem iPhone kompatibel?

Ja, er funktioniert mit iPhones und iPads mit USB-C-Anschluss (iPhone 15 und neuere Modelle, iPad Pro usw.). Für ältere Modelle mit Lightning-Anschluss ist ein Lightning-auf-USB-C-Adapter erforderlich.

BEDIENUNGSANLEITUNG U437001CV2 Tripp Lite

USB Type-C® und USB-C® sind registrierte Marken des USB Implementers Forum.

English 1 • Espanol 9

François 17 • Pycckn 25

Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten.

Produktmerkmale

• Schließen Sie Laufsprecher oder ein Headset über den USB-C-Anschluss Ihr Smartphones, Tablets, Laptops oder Computers an
• Laden Sie gleichzeitig das Hostgerät mit einer Leistung bis zu 20 V/3 A (60 W) auf
• Umgehen Sie einen defekten Audioanschluss, indem Siestattdessen einen USB-C-Anschluss verwenden
• Unterstützung die Digital-zu-Analog-Umwandlung mit 93 dB SNR für Audioausgang
• DAC unterstützen eine Abstrate von 44,1/48/96, 16/24-Bit
• ADC-Eingang unterstützen eine Abstrate von 41/48 kHz, 16-Bit
• Unterstützung Power Delivery (PD) 3.0 und Quick Charge (QC) 2.0 bis zu 9 V/2 A (18 W)
• Plug-and-Play - keine Software oder Treiber erforderlich
• Unterstützung macOS 8.6 oder higher, Linux, Chrome OS, Windows 10 und Android-Betriebssysteme

Lieferumfang

• U437-001-C-V2 USB-C-zu-Hi-Res-3,5-mm-Audioadapter mit PD-Aufladung
• Kurzanleitung

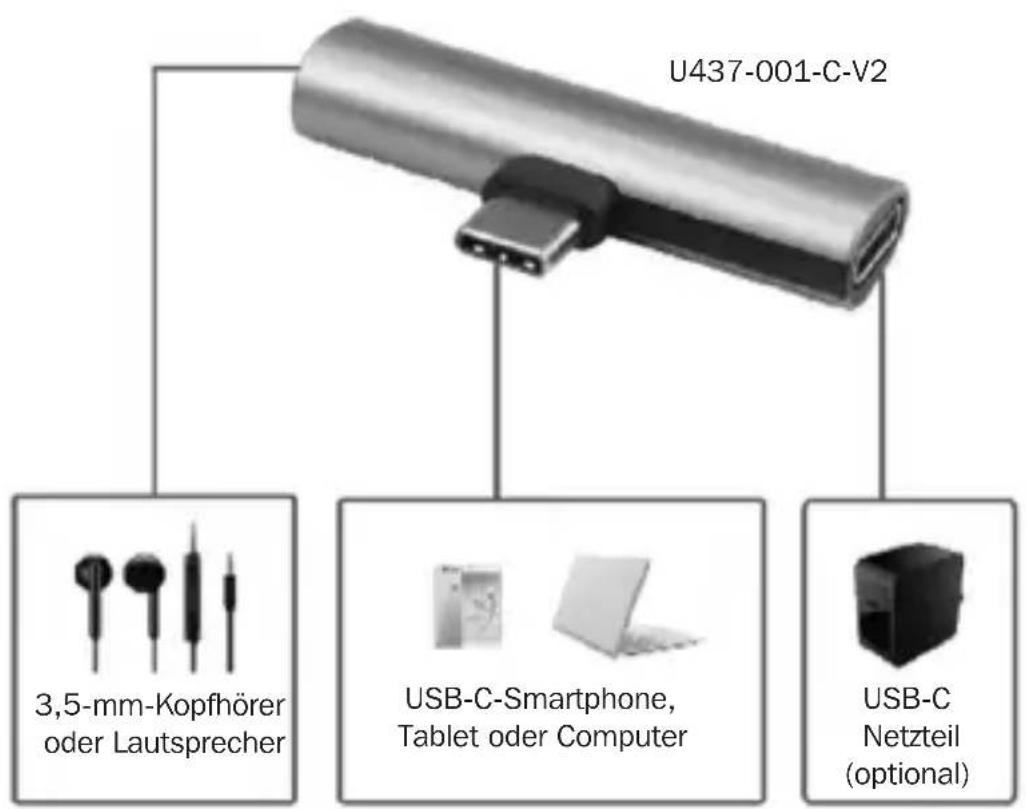

Betrieb

1. Schließen Sie den USB Type-C-Anschluss des Adapters an den USB Type-C-Anschluss Ihres Smartphones, Tablets, Laptops oder Computers an.
2. Schließen Sie Kopfhörer oder einen Laufsprecher an die 3,5-mm-Buchse des Adapters an.
3. Schlieben Sie optional einen USB-C-Netzadapter an den USB-C-Anschluss des Adapters an, um das Hostgerät aufzuladen.

Technische Daten

Steckverbinder
USB (Eingang) USB Type-C (Stecker)
USB (Ausgang) USB Type-C (Buchse)
Audio 3,5 mm (Buchse)
Aufladen
Power Delivery (PD) 3.0 20V/3A	(60W)
Quick Charging (QC) 2.0 9V/2A	(18W)
Stromquelle USB-Bus oder	PD-Stromadapter (bis zu 60 W)
Audio
Kanal Dual-Channel 2.0
SNR 93dB
Abtastfrequenz 96KHz
Umgebungsinformationen
Betriebstemperaturbereich 0 bis 45°C
Lagertemperaturbereich -10 bis 70 °C
Betriebsfeuchtgkeitenbereich 10 % bis 85 % rF (nicht kondenserend)
Temperaturbereich für die Lagerung	5 % bis 90 % rF (nicht kondenserend)
Stromverbrauch
Standby-Stromverbrauch <5V/10mA
Betriebsstromverbrauch <5V/5mA
Physische
Abmessungen der Einheit (HxBxT)	0,35 x 1,96 x 0,50 Zoll (0,9 x 4,99 x 1,28 cm)

Garantie

3 Jahre eingeschränkte Garantie

Der Verkäuer garantiert, dass thesees Produkt, wenn es in Übereinstimmung mit allen anwendbaren Anweisungen verwendet wird, für einen Zeitraum von drei (3) Jahren ab dem Erstkaufdatum frei von ursprünglichen Material- und Verarbeitungsfehlern ist. Wenn das Produkt in thisem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäuer dietheseFehler nach eigenem Ermessen beheben oder das Produkt ersetzen. DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLEN, MISSBRAUCH ODER UTERLASSUNG WERDEN VON DIESER GARANTIE NICT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN GARANTIEBEDINGUGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERENTEN GARANTIEN, EINSCHLISSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRANKT. DISEE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da eine lander den Ausschluss oder die Beschrankung von Folgeschäden oder beilaufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschrankung einer implizierten Garantie untersagen, sind die oben genannten Beschrankungen fur Sie möglicherweise nicht zutreffend. These Garantie gibt Ihnen bestimmte Rechte. Sie haben jeder möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNING: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz safer ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Garantie

WEEE-Compliance-Informationen für Tripp-Lite-Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren

Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Tripp Lite kaufen, ein Anrecht auf Folgendes haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)
• Rücksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

Die Verwendung these Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursichen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten weniger abweichen.
