Produkttyp	Kapazitiver Sensor
Marke	IFM
Modell	KB5004
Hauptfunktion	Berührungslose Erkennung von Metallen, Kunststoffen, Glas, Keramik, Holz, Papier, Ölen, Fetten, Wasser und wässrigen Flüssigkeiten
Spannungsversorgung	Stabilisierte DC-Spannung, typischer Bereich 10-30 V DC
Anschlusstechnik	2-Leiter oder 3-Leiter, je nach Variante (KDE, KGE, KI, usw.)
Programmierung	Über Shunt oder Anschluss; Wahl zwischen Schließer (NO) oder Öffner (NF)
Schaltzustandsanzeige	Gelbe LED: leuchtend = Ausgang durchgeschaltet, aus = Ausgang gesperrt
Reichweiteneinstellung	Über Potentiometer (mitgelieferter Schraubendreher)
Montageart	Bündig oder nicht bündig, Freibereich um die aktive Fläche beachten
Schutz	Gepulster Kurzschluss- und Überlastschutz
Wartung	Keine Wartung erforderlich; aktive Fläche frei von Ablagerungen halten
Reparierbarkeit	Nicht reparierbar; umweltgerechte Entsorgung gemäß nationalen Vorschriften
Betriebstemperatur	Nicht spezifiziert; typische Schätzung -25 °C bis +70 °C
Gehäusematerial	Nicht spezifiziert; in der Regel Edelstahl oder verchromtes Messing
Gewicht	Nicht spezifiziert; Schätzung ca. 50 g

Häufig gestellte Fragen - KB5004 IFM

Wie stelle ich die Reichweite des kapazitiven Sensors KB5004 ein?

Verwenden Sie den mitgelieferten Schraubendreher, um das Potentiometer am Sensor zu drehen. Drehen Sie im Uhrzeigersinn, um die Reichweite zu erhöhen, gegen den Uhrzeigersinn, um sie zu verringern. Die Nennreichweite ist im Datenblatt angegeben.

Was bedeutet die gelbe LED am Sensor?

Die gelbe LED zeigt den Schaltzustand an: leuchtend = Ausgang durchgeschaltet (Objekt erkannt), aus = Ausgang gesperrt (kein Objekt).

Wie programmiere ich den Sensor als Schließer (NO) oder Öffner (NF)?

Die Programmierung hängt vom Sensortyp ab. Bei Modellen mit Steckverbinder (Typ KI) verwenden Sie einen Shunt im Steckverbinder: Shunt geschlossen = NO, Shunt offen = NF. Bei Modellen KDE/KGE erfolgt die Programmierung durch den elektrischen Anschluss gemäß Schaltplan in der Anleitung.

Welche Materialien kann der kapazitive Sensor KB5004 erkennen?

Er erkennt berührungslos Metalle, die meisten Kunststoffe, Glas, Keramik, Holz, Papier, Öle, Fette, Wasser und alle wässrigen Flüssigkeiten.

Kann der Sensor bündig eingebaut werden?

Ja, aber wenn das Modell nicht für den bündigen Einbau vorgesehen ist, sinkt die Reichweite bis zum Funktionsverlust. Beachten Sie die Mindestabstände um die aktive Fläche in der Anleitung.

Welche Versorgungsspannung wird empfohlen?

Der Sensor arbeitet mit stabilisierter DC-Spannung. Der typische Bereich beträgt 10 bis 30 V DC. Restwelligkeit muss berücksichtigt werden. Verwenden Sie eine gut gefilterte Stromversorgung.

Ist der Sensor gegen Kurzschlüsse geschützt?

Ja, die IFM-Sensoren dieser Baureihe verfügen über einen internen gepulsten Kurzschluss- und Überlastschutz, der eine Zerstörung im Fehlerfall verhindert.

Wie überprüfe ich die einwandfreie Funktion des Sensors?

Schalten Sie die Anlage ein und nähern Sie ein geeignetes Objekt (z.B. Metall) der aktiven Fläche. Die gelbe LED muss leuchten. Tut sie das nicht, überprüfen Sie die Verkabelung und Programmierung.

Wie lautet die Vorgehensweise für den elektrischen Anschluss?

Das Gerät muss von einer qualifizierten Elektrofachkraft montiert werden. Schalten Sie die Anlage spannungsfrei, schließen Sie dann die Drähte gemäß den Farben auf dem Etikett an (z.B. BN = braun, BU = blau, BK = schwarz). Installieren Sie eine Sicherung gemäß Datenblatt.

Was tun, wenn der Sensor nach einem Kurzschluss nicht funktioniert?

Überprüfen Sie nach einem Kurzschluss die Funktion des Sensors. Wenn der Schutz angesprochen hat, sollte der Sensor intakt sein. Besteht das Problem weiterhin, ersetzen Sie das Gerät, da es nicht reparierbar ist.

BEDIENUNGSANLEITUNG KB5004 IFM

1 Sicherheitshinweise 3
2 Bestimmungsgemäß Verwendung 4
3 Montage 4

3.1 Hinweise für den bündigen und nichtbündigen Einbau 4

4 Elektrischer Anschluss 5

4.1 Anschlussyteme 5
4.2 Programmierung 6
4.3 Bauform KI (mit Steckverbindung) 6

4.3.1 Programmierung über die Brücke im Stecker 6
4.3.2 Programmierung über die Anschlussbelegung (KGE - DC PNP/NPN) 6

4.4 Bauform KDE - Zweileitertechnik 6

4.4.1 Programmierung über die Anschlussbelegung (KDE - AC/DC PNP/NPN) 6

4.5 Bauform KDE - Dreileitertechnik 7
4.5.1 Programmierung über die Anschlussbelegung (KDE - DC PNP/NPN).7
4.6 Bauform KIE / KGE 8
4.6.1 Programmierung über die Drahtbrücke 8

5 Bedien- und Anzeigeelemente 8
5.1 Beispiel Bauform KB 8
6 Einstellungen 9
6.1 Schaltabstand 9

7 Betrieb 9
8 Wartung, Instandsetzung, Entsorgung 9
9 Begriffe 9

Vorbemerkung

Eine Handlungsanweisung wird durch “▶” gekennzeichnet:

Beispiel: Prufen, ob das Gerät sicher Funktioniert.

Eine Reaktion auf die Handlung wird durch “>” gekennzeichnet:

Beispiel: > Gelbe LED leuchtet.

Wichtiger Hinweis

Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich.

Information

Ergänzender Hinweis.

Sicherheitshinweise1

Lesen Sie vor der Inbetriebnahme des Gerätes die Produktbeschreibung.

Vergewissern Sie sich, dass sich das Produkt uneingeschränkt für die

betreffenden Applikationen eignet.

Das Gerät entspricht den einschlagigen Vorschriften und EG-Richtlinien.

Unsachgemäß oder nicht bestimmungsgemäßer Gebrauch konnen zu

Funktionstörungen des Gerätes oder zu unerwänschten Auswirkungen in ihrer

Applikation fuhren.

Deshalb dürfen Montage, elektrischer Anschluss, Inbetriebnahme, Bedienung

und Wartung des Gerätes nur durchgeführt werden durch ausgebildetes, vom

Anlagenbetreiber autorisiertes Fachpersonal.

Bestimmungsgemäß Verwendung2

Der kapazitive Sensor erfasst berührungslos Metalle, nahezu alle Kunststoffe, Glas, Keramik, Holz, Papier, Öle, Fette, Wasser und alle wasserhaltigen Materialien und meldet sie durch ein Schaltsignal.

Montage3

Hinweise für den bündigen und nichtbündigen Einbau3.1

Beim bündigen Einbau nichtbündiger Geräte verändern sich die Sensoreigenschaften bis hin zum Durchschaften (Funktionsverlust).

Freiräume an der aktiven Flächche beachten.

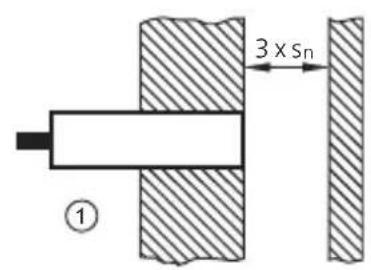

bündig1:

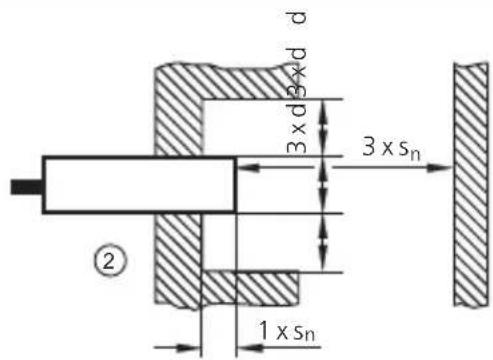

nicht bündig2:

S_n : Nennschaltabstand (siehe Datenblatt)

d: Durchmesser Gerät

Mindestabstände bei Montage mehrerer Schalter gleichen Typs beachten.

S_n : Nennschaltabstand (siehe Datenblatt)

d: Durchmesser Gerät

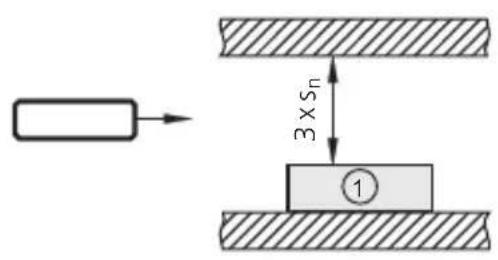

Mindestabstand bei Montage der Bauformen KD beachten

1: Sensor Bauform KD (Einbau nur nichtbündig)

Die Abstände sind vom Anwender im Rahmen seiner Applikation selbst zu prufen und festzulegen.

Elektrischer Anschluss4

Das Gerätarf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.

Anlage spannungsfrei schalten.

Gerät nach den Angaben auf dem Typenschild anschließen.

Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls Dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.

Anschlussyteme4.1

Zweileitertechnik

Dreileitertechnik

Miniatur-Sicherung (bei AC-Geräten)1:

n-schaltend2:

p-schaltend3:

Programmierung4.2

Bauform KI (mit Steckverbindung)4.3

Programmierung über die Brücke im Stecker4.3.1

Schließer programmiert (Auslieferungszustand)1:

Öffner programmiert2:

Programmierung über die Anschlussbelegung (KGE - DC PNP/NPN)4.3.2

Bauform KDE - Zweileitertechnik4.4

Programmierung über die Anschlussbelegung (KDE - AC/DC PNP/NPN)4.4.1

Bauform KDE - Dreileitertechnik4.5

Programmierung über die Anschlussbelegung (KDE - DC PNP/NPN)4.5.1

Adernfarben bei ifm-Kabeldosen:

BN (braun), BU (blau), BK (schwarz).

Bauform KIE / KGE4.6

Programmierung über die Drahtbrücke4.6.1

Schließer programmiert (Drahtbrücke geschlossen, Auslieferungszustand)1:

Öffner programmiert (Drahtbrücke offen)2:

Drahtbrücke mit geeignetem Werkzeug trennen.

Bedien- und Anzeigeelemente5

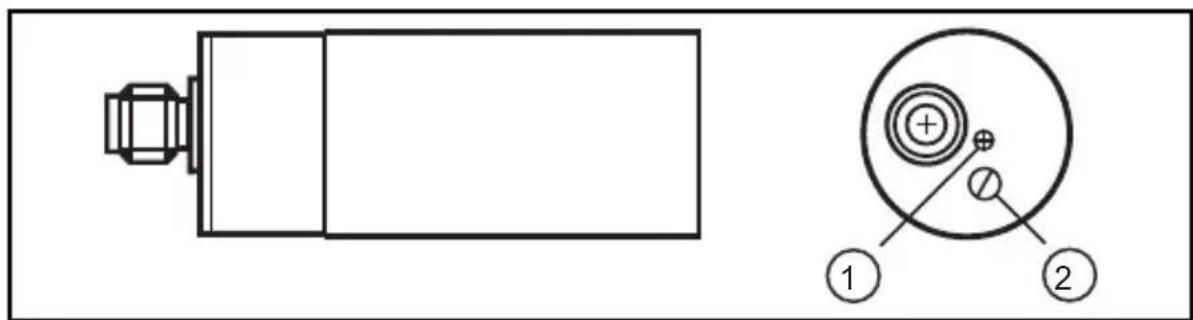

Beispiel Bauform KB5.1

LED1:

Potentiometer2:

Einstellungen6

Schaltabstand6.1

Schaltabstand am Potentiometer mit beigelegtem Schraubendreher einstellen.

Schaltabstand vergroßern1:

Schaltabstand verkleinern2:

Betrieb7

Prüfen Sie, ob das Gerät sicher Funktioniert. Bringen Sie das Gerät durch geeignete Maßnahmen zum Ansprechen.

Anzeige durch LED:

LED gelb aus: Schaltausgang gesperrt

LED gelb ein: Schaltausgang leitend

Wartung, Instandsetzung, Entsorgung8

Der Betrieb des Gerätes ist wartungsfrei. Für einwandfreies Funktionieren ist zu beachten:

Die aktive Fläche und ggf. ein Freiraum von Ablagerungen und Fremdkörpersn • frei halten.

Eine Instandsetzung des Gerätes ist nicht möglich.

Entsorgen Sie das Gerät nach Gebrauch umweltgerecht gemäß den gultigen nationalen Bestimmungen.

Begriffe9

Aktive Schaltzone/ Aktive Zone

Bereich (Raum) über der aktiven Fläche, in dem der Sensor auf die Näherung von bedämpfendem Material reagiert.

Ausgangsfunktion

Schließer: Gegenstand im Bereich der aktiven Schaltzone - Ausgang durchgeschaltet.

Öffner: Gegenstand im Bereich der aktiven Schaltzone - Ausgang gespert.

Programmierbar: Öffner oder Schließer frei wählbar.

p-schaltend: Ausgangssignal positiv (gegen L-).

n-schaltend: Ausgangssignal negativ (gegen L^+ ).

Bereitschaftsverzögerungszeit

Zeit, die der Sensor benötigt, um nach Anlagen der Betriebsspannung funktionsbereit zu sein (im Millisekundenbereich).

Hysterese

Differenz zwischen Ein- und Ausschaltpunkt.

Reststrom

Dient zur Eigenversorgung von 2-Leiter-Geräten; er fließt auch bei gesperrtem Ausgang über die Last.

Stromaufnahme

Der Strom zur Eigenversorgung von 3-Leiter-Gleichstromgeräten.

Schaltpunktdrift

Verschiebung des Schaltpunktes bei Veränderung der Umgebungsbedingungen (z. B. Temperatur, Druck, Luftfeuchtigkeit etc.).

Kurzschlusssschutz

Sind ifm-Sensoren durch getakteten Kurzschlusssschutz gegen Überstrom geschützt, kann bei Gluhlampen, elektronischen Relais oder niederohmigen Verbrauchern der Kurzschlusssschutz anspruchen!

Betriebsspannung

Spannungsbereich, in dem der Sensor safer arbeitet. Es sollte eine stabilisierte und gut gegliettete Gleichspannung verwendet werden! Restwelligkeit beachten!
