BEDIENUNGSANLEITUNG Isolator IS600HGDV Tripp Lite
Trenntransformatoren
mit Aufwärts- und Abwärtsfunktionen
IS300HGDV
(Seriennummer AG-8798)
IS600HGDV
(Seriennummer AG-8799)
IS1000HGDV
(Seriennummer AG-879A)
IS1800HGDV
(Seriennummer AG-879B)
Inhaltsverzeichnis
- Übersicht 2
- Wichtige Sicherheitshinweise 2
- Installation 3
- Optionale Anschlüsse 5
- Fehlerbehebung 5
- Instandhaltung 6
- Garantie 6
English
1
Espanol
7
Français
13
Pycckn
19
TrippLite.Eaton.com/support
Copyright © 2023 Tripp Lite. Alle Rechte vorbehalten. Alle Warenzeichen sind Eigentum ihrer jeweiligen Inhaber.
1. Überblick
Erklärung zum Verwendungszweck
Tripp Lite 115/230V ANSI/AAMI/CSA 60601-1 / IEC 60601-1 3.1 ed. Die gelisteten Trenntransformatoren fur den medizinischen Bereich bierten Netzisolierung, Aufwarts- und Abwartsfunktionen und kontinuierliche Rauschfilterung. Ein interner niederohmiger Trenntransformator bietet eine 100% ige Isolierung von der Engangs-Wechselstromleitung. Die vollständige ANSI/AAMI/CSA 60601-1 / IEC 60601-1 3.1 ed. medizinische Zulassung mach'n ideal fur den Schutz von medizinischen Elektrogeraten in patientennahen Bereichen. Dank des faradaychen Kafigs und des erdfreien Wechselstromausgangs wird der kumulierte Leckstrom des Trengnerats und der angeschlossenen Ausrüstung auf Werte von weniger als 100 Mikroampere reduziert. Die Transformerfilterung bietet eine kontinuierliche Gleichaktstorungenunterdeckung ohne Verschleibeite. Alle Gerade sind mit einer Potentialausgleichsschraube (POAG) und einer Erdungslasche zum Anschluss an einem im Raum installierten medizinischen Potentialausgleich ausgestattet. Robustes Ganzmetallgehause; kann in jeder industriellen, medizinischen, Buro- oder Netzwerkumgebung eingesetzt werden. Aufwarts- und Abwartstransformer (115/230V 50/60Hz) mit universellen IEC-320-C14- oder IEC-320-C20-Eingangen und IEC-320-C13-Ausgangen ermöglich den weltweiten Einsatz.
Aufgrund der oben genannten Merkmale eignen sich diese Produkte auch ideal für die Audio-Video-Isoierung sowie für andere ähnliche Anwendungen.
2. Wichtige Sicherheitshinweise
Warnhinweise zum Standort des Transformators
- Installieren Sie den Transformer in einem Innenaum, geschütz vor übermaßiger Feuchtigkeit oder Hitze, leitenden Verunreinigungen, Staub oder direkter Sonneneinstrahlung.
Die beste Leistung erzielen Sie, wenn die Innentemperatur bei 25^ (77^) liegt. Der Betriebstemperaturbereich liegt zwischen 32^ und 104^ (0^ und 40^) .
Warnhlinweise zum Transformatoranschluss
- Schlieben Sie den Transformer direkt an eine ordnungsgemäß geerdtene Netzsteckdose an.
- Verändern Sie den Stecker des Transformators nicht und verwenden Sie keinen Adapter, der den Erdungsanschluss des Transformators aufheiten wurde.
- Um die Wechselspannung vom Transformer zu trennen,ziehen Sie den Stecker aus der Steckdose.
- Trennen Sie vor der Installation, Deinstallation, dem Austausch von Sicherungen oder Systemänderungen die Netzversorgung.
- Beachten Sie die Unfallverhütungs- und Sicherheitsvorschriften, die speziell für die Anwendung gelten.
Prifen Sie vor der Inbetriebnahme, ob die Nennspannung des Gerats mit der am Transformer gewählten Ausgangsspannung übereinstimmt. - Verwenden Sie these Gerät nicht in sauerstoffangereicherten Umgebungen oder in einem Umkreis von 0,3 m (1 ft.) um einen Punkt, von dem aus eine sauerstoffangereicherte Atmosphäre absichtlich beluftet wird.
Warnhinweise zum Geräteanschluss
Die Verwendung des Gerats in lebenserhaltenden Systemen, bei denen davon auszugehen ist, dass ein Ausfall these Gerats zu einem Ausfall des lebenserhaltenden Systems führen oder dessen Sicherheit oder Wirksamkeit erheblich beeintrachtigen kann, wird nicht empfohlen.
- Zur Verringerung der Brandgebung darf das Gerät nur an einen Stromkreis angeschlossen werden, der über einen Überstromschutz mit einer Amperezahl verfügt, die dem National Electrical Code® (NEC®), ANSI/NFPA 70 oder den örtlichen Elektrovorschriften entspricht. Für Europa muss der Schutzschalter die Norm IEC/EN 60934 erfüllen und einen Kontaktluftspalt von mindestens 3mm aufweisen.
3. Installation
Bevor Sie Geräte an den Trenntransfomator anschleben, vergewissern Sie sich, dass die örtliche Netzspannung mit der am Transformer gewählten Elngangsspannung überelnstimmt. Die Ausgangsspannung muss mit der Spannung überelnstimmen, die mit der Geräteleistung kompatibel ist.
Der Geräteelngang des Trenntransformators (300VA, 600VA oder 1000VA) ist so konstruert, dass bel geoffneter Sicherungstur keine Spannung angelegt werden kann. Bel Beschädigung dleser Schutzvorrlichtung alles Ste den Geräteelngang von einem qualifizierten Fachmann austauschen. Umgehen Sie diese Schutzfunktion nicht und versuchen Sie nicht, Sicherungen zu überprüfen oder auszutauschen, während der Trenntransformator eingescheltet und an das Stromnetz angeschlossen ist.
Die Installation muss in Übereinstimmung mit den geltenden elektrischen Vorschriften erfolgen, wie z. B. dem National Electrical Code und/oder NFPA 99 Artikel 517. Verwenden Sie nur einen zugelassenen Stecker-/Kabelsatz entsprechend den elektrischen Nennwert des eingesetzen Geräts. Der Transformerarf nur von einem qualifizierten Techniker installiert werden. Die Konformitat mit ANSI/AAMI/CSA 60601-1 / IEC 60601-1 3.1 ed. muss nach der endgültigen Installation bewertet werden.
3.1 Wahlen Sie die Eingangs- und Ausgangsspannung am Trenntransformer entsprechend der ortlichen Netzspannung und der Nennspannung der anzuschliebenden Geräte.

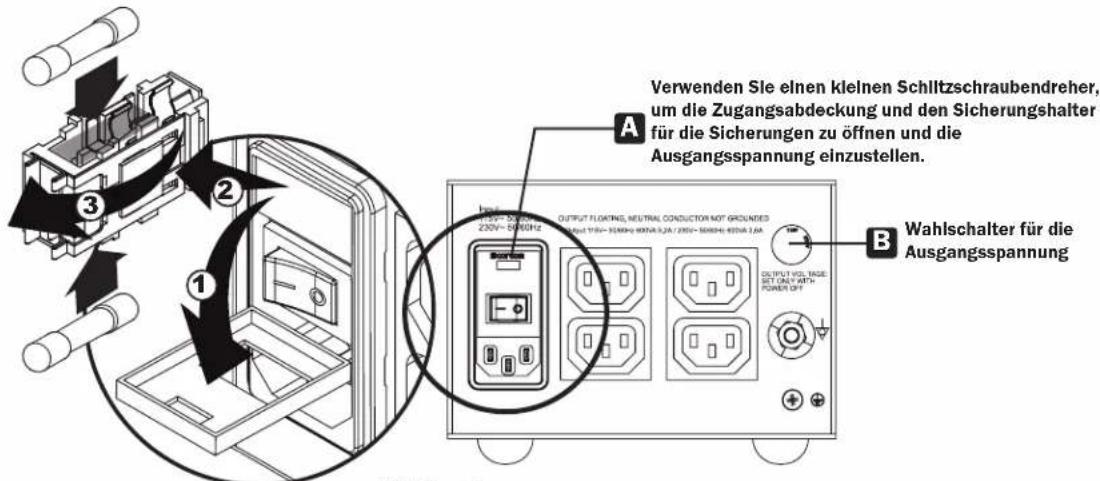

3.1.1 Für IS300HGDV und IS600HGDV:
Die Auswahl der Eingangsspannung erfolgt uber den Eingangssicherungshalter (Abbildung 1). Die gewahlte Spannung wird uber dem Netzschalter angezeigt. AuBderm mnen Sie je nach Transformatormodell und Eingangsspannung den richtigen Sicherungswert einsetzen.Der rictige Sicherungswert ist der Tabelle in Abschnitt 3.1.5 zu entnemen. Die Auswahl der Ausgangsspannung erfolgt mit dem Wahlschalter.
Hlnwels: Bei Verwendung als Aufwerts-oder Abwartstransformator mus die Ausgangsspannung den Lastanforderungen der angeschlossenen Geräte entsprechen.
Abbildung 1

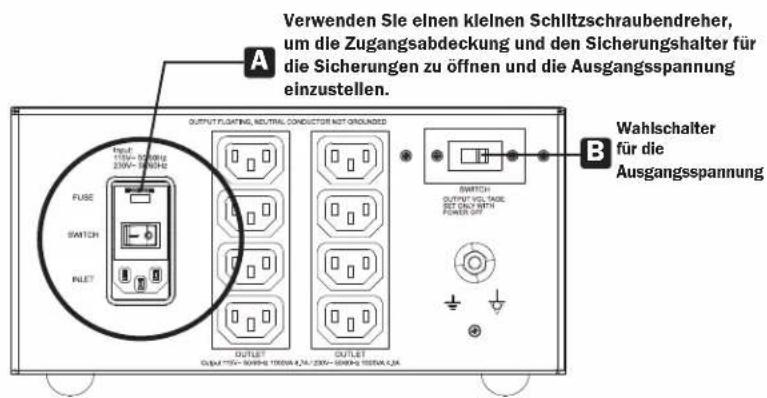

3.1.2 Fur IS1000HGDV:

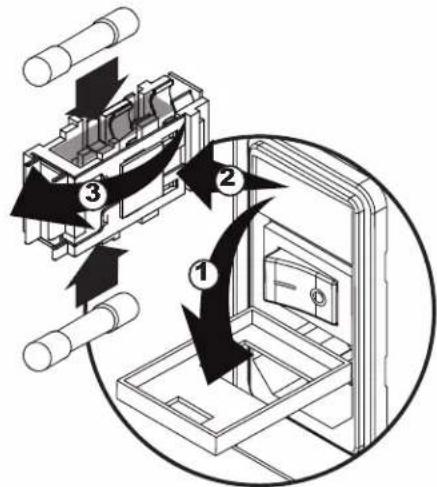

Die Auswahl der Eingangsspannung erfolgt über den Eingangssicherungshalter (Abbildung 2).
Die gewählte Spannung wird über dem Netzschalter angezeigt. A Sie müssen je nach Eingangsspannung den richtigen Sicherungswert einsetzen. Der richtige Sicherungswert ist der Tabelle in Abschnitt 3.1.5 zu entnahmen. Die Auswahl der Ausgangsspannung erfolgt mit dem Wahlschafter. B
Hinweis: Bei Verwendung als Aufwerts- oder Abwärtstransformator muss die Ausgangsspannung den Lastanforderungen der angeschlossenen Geräte entsprechen.
Abbildung 2
3. Installation

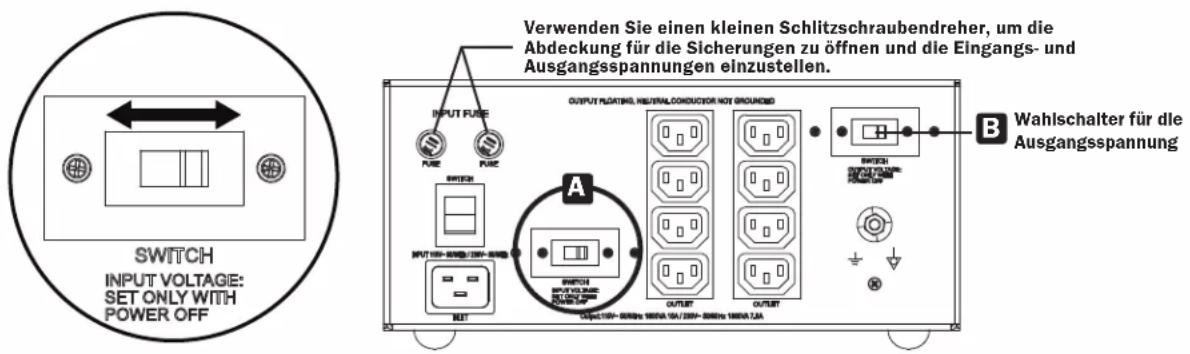

3.1.3 Fur IS1800HGDV:
Die Auswahl der Engangsspannung erfolgt über den Wahlschalter mit der Bezeichnung „Input Voltage" (Abbildung 3).
A Fnr den IS1800HGDV sind separate Sicherungshalter erhaltlich. Sie mnen je nach Eingangsspannung den richtigen Sicherungswert einsetzen. Der richtige Sicherungswert ist der Tabelle in Abschnitt 3.1.5 zu entnahme. Die Auswahl der Ausgangsspannung erfolgt mit dem Wahlschalter fur die Ausgangsspannung. B
Hinweis: Bei Verwendung als Aufwerts- oder Abwärts-transformator muss die Ausgangsspannung den Lastanforderungen der angeschlossenen Geräte entsprechen.
Abbildung 3
3.1.4 Für alle Modelle:
Die Wahl der Ausgangsspannung erfolgt über den Wahlschalter mit der Bezeichnung „Output Voltage".
3.1.5 Sicherungswerte und Gerätespezilfaktionen
| Model Agentuser | le Elngang/Ausgang | Elngang Ausgang 1 | 15V Sicherungs | wert 230V Sicherungswert | |
| IS300HGDV | AG-8798 | 115/230VAC 50/60Hz | 3,15/1,6A | 2,6/1,3A | 3,15 |
| IS600HGDV | AG-8799 | 115/230VAC 50/60Hz | 6,0/3,15A | 5,2/2,6A | 6,3 |
| IS1000HGDV | AG-879A | 115/230VAC 50/60Hz | 10/5A | 8,7/4,3A | 10 |
| IS1800HGDV | AG-879B | 115/230VAC 50/60Hz | 15/8A | 15/7,8A | 15 |
HInwels: Verwenden Sie nur eine 5 mm x 20 mm träge Glassicherung (250 V).
3.2 Schlieben Sie den Trenntransformator an eine Steckdose an.
Hlnwels: Im Lieferumfang des Trenntransformators ist kein Eingangsgnetzkel enthalten (Netzkel erhaltlich unter www.triplite.com).
Schlieben Sie ein vom Benutzer bereitgestelltes Netzkabel an die IEC-320-C14-Eingangsbuchse der Modelle IS300HGDV, IS600HGDV und IS1000HGDV an. Schlieben Sie das Gerat an die IEC-320-C20-Eingangsbuchse für das Modell IS1800HGDV an. Das Netzkabel soll einen IEC-320-C13-Stecker für die Modelle IS300HGDV, IS600HGDV, IS1000HGDV und einen IEC-320-C19-Stecker für IS1800HGDV an einem Ende und einen für die Steckdose Ihres Standorts geeigneten Stecker am anderen Ende haben.
3.3 Anschluss der Geräte an die Steckdosen des Trenntransformators.
Hlnwels: Der Trenntransformator entspricht nur dann den Anforderungen von CAN/ES/IEC/EN 60601-1, wenn er eine ordnungsgemäß installierte Steckdose in Krankenhausqualitat angeschlossen ist.
3.4 Schalten Sie den Trenntransformator ein, um die Steckdosen mit sauberem Wechselstrom zu versorgen.
,ist die Stellung EIN; ^ ist die Stellung AUS.

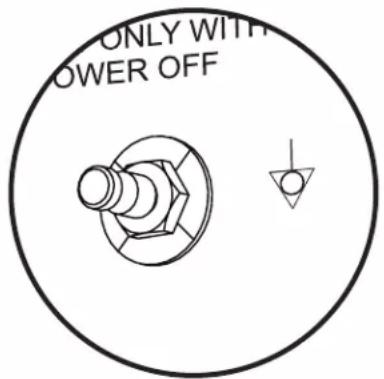

4.1 Potentialgleicher Erdanschluss
Der Trenntransformator verfugt sowohl über einen POAG- als auch einen Erdungsanschluss, die für den Anschluss an potenzialgleiche Erdungsgeräte verwendet werden konnen. Der Trenntransformator kann dann an andere medizinische Geräte angeschlossen werden. Der POAG-Anschluss entspricht der medizinischen Sicherheitsnorm EN 60601-1. Verwenden Sie die Erdungsschraube für den Anschluss an alle Geräte, die einen Erdungsanschluss benöttigen und keinen POAG-Anschluss haben.
5. Fehlerbehebung
Prufen Sie die nachfolgenden Lösungsmöglichkeiten. Soltte das Problem weiterhin bestehen, wenden Sie sichitte an www.triplite.com/support.
Der Geräteeingang des Trenntransformators (300VA, 600VA oder 1000VA) ist so konstruiert, dass bei geöffneter Sicherungstür keine Spannung angelegt werden kann. Bei Beschädigung dieser Schutzvorrichtung让他们 den Geräteeingang von einem qualifizierten Fachmann austauschen.
Umgehen Sie diese Schutzfunktion nicht und versuchen Sie nicht, Sicherungen zu überprüfen oder auszutauschen, während der Trenntransformator eingeschaltet und an das Stromnetz angeschlossen ist.
Keine Ausgangsspannung
Trennen Sie das Gerät von der Stromversorgung und überprüfen Sie die Sicherungen am Eingangssicherungshalter für die Modelle IS300HGDV, IS600HGDV und IS1000HGDV bzw. die Sicherungshalter für IS1800HGDV. Der Austausch der Sicherungen darf nur von qualifiziertem Servicepersonal vorgenommen werden. Sollen Sicherungen fehlen, beschädigt oder herausgesprungen sein, ersetzen Sie sie oder setzen Sie sie mit dem richtigen Sicherungswert ein, wie in der Tabelle der Sicherungswerte (Abschnitt 3.1.5) angegeben.
Durchgebrannte Sicherungen
Eine übermäßige Belastung des Trenntransformators führt zum Auslösen seiner Sicherungen; in thisem Fall werden die Steckdosen nicht mehr mit Strom versorgt. Verringern Sie die Last am Trenntransformator auf die Ausgangsleistung des Geräts, indem Sie überflüssige Geräte ausstecken und Sicherungen austauschen.
Uberlast
Eine übermäßige Belastung des Trenntransformators führt zum Auslösen seiner Sicherungen; in this fall werden die Steckdosen nicht mehr mit Strom versorgt. Verringern Sie die Last am Trenntransformator auf die Ausgangsleistung des Gerats, indem Sie überflüssige Geräte ausstecken und Sicherungen austauschen. Wenn die Sicherungen beschädigt sind, ersetzen Sie sie durch den wichtigen Sicherungswert, wie in der Tabelle der Sicherungswerte (Abschnitt 3.1.5) angegeben.
Überhitzung
Der Trenntransformer verfugt über einen internen automatischen Wärmeschutz, der sich selbst zurecksetzt. Wenn der Trenntransformer überlastet ist, kann er überhitzen und sich abschalten. Dies kann zu einem unerwünschen Verhalten des Geräts führen. Wenn die Temperatur des Trenntransformators unter 40^ ( 104^ ) abkühlt, wird er automatisch wieder in Betrieb genommen. Sollte das Gerät einmal nicht mehr Funktionieren, behmen Sie es außer Betrieb und halten Sie es von qualifiziertem Fachpersonal überprüfen. Die Gerätelasten sollen den einem qualifizierten Techniker überprüft und als für die Anwendung geeignet befinden werden.
6. Wartung
Der Trenntransforator erfordert keine routinemäßige Wartung. Im Inneren des Trenntransformators befinden sich keine vom Benutzer zu wartenden Teile; öffnen Sie hin auf keinen Fall.
Die Systemprüfung soll be der Inbetriebnahme und mindestens einmal jährlich durchgefuhrt werden. Das Außergehause kann mit einem mit Wasser angefeuchteten und ausgewirgenen Tuch gereinigt werden. Entfern sie die Feuchtigkeit sofort mit einem sauberen, trockenen Handtuch.
Umgebungsbedingungen:
Lagertemperatur: -15 bis 50^ (5 bis 122^ )
Betriebstemperatur: 0 bis 40^ (32 bis 104^ )
Luftfeuchtigkeit: 5% bis 95% RH (nicht kondensierend)
Luftdruck: 70,0 kPA bis 106,0 kPA
Symbole und Kennzechnungen:
Achtung, Gefahr
Potentialgleicher
Erdanschluss
Siehe
Gebrauchsanleitung
Vorsicht, Stromschlaggefahr
Erdanschluss
7. Gewährleistung
Zwei (2) Jahre elingeschränkte Garantle
Kunden sollen den Tripp Lite-Support unter intiservice@tripplite.com kontaktieren.
DIESE GARANTIE GILT NCHF FUR NORMALEN VERSCHLEISS ODER FUR SCHADEN, DIE DURCH UNFALL, MISSBRAUCH, MISSHANDLUNG ODER NACHLASSIGKEIT ENTSTANDEN SIND. DER VERKAFUER GIBT KEINE Anderen AUSDRUCKLICHEN GARANTIEN ALS DIE HIER AUSDRUCKLICH GENANNENT. SOFERN NICH DURING DAS GELTENTE RECHT UNTERSAGT, SIND ALLE STILLSCHWEIGENDEN GARANTIEN, EINSCHLESSLIICH ALLER GARANTIEN FÜR DIE HANDELSÜBLICHE QUALITAT ODE EIGNUNG, Auf DIE OBEN ANGEGBENE GARANTIEZEIT BESCHRANKT; UND DIESE GARANTIE SCHLIESST AUSDRUCKLICH ALLE ZUFLIGEN GARADEN UND FOLGESCHADEN AUS. (In einigen Staaten ist eine Begrenzung der Dauer einer stillschwiegenden Garatie nicht zulassig, und in einigen Staaten ist der Ausschluss oder die Begrenzung von Neben- oder Folgeschaden nicht zulassig, so dass die offen genannten Einschränkungen oder Ausschlussuge möglicherweise nicht auf Sie zuteffen. Diese Garatie räumt ihren bestimmte Rechte ein, und sie haben möglicherweise weitere Rechte, die je nach Gerichtsbarkeit variieren.)
WARNING: Der jeweilige Benutzser sollt sich vor der Verwendung vergewissern, ob thiss Gerat fur die beabsichtigte Verwendung geeignet, angemessen oder Sicher ist. Da die einzelnen Anwendungen groen Schwankungen unterliegen, übernimmt der Hersteller keine Gewahr fur die Eignung oder Tauglichkeit dieser Gerate fur eine bestimmte Anwendung.
Gesetzlich vorgeschreibene Identifikationsnummern
Zur Gewährleistung der Einhaltung gesetzlicher Vorschriften und von Zertifizierungsforderungen wurde thisem Ger a einmalig vergebene Seriennummer verliehen. Die Seriennummer befindet auf der Titelseite diehns Handbuch oder auf dem Typenschild des Products, zusammen mit allen erfordrierlichen Zulassungskennzeichnungen und -informationen. Bei der Anfrage von Informationen hinsichtlich der Einhaltung gesetzlicher Vorschriften ist stets auf diese Seriennummer Bezug zu behmen. Die Seriennummer ist nicht zu verwachsein mit dem Marketingnamen oder der Modellnummer des Products.
Informationen zur WEEE-Konformltät für Kunden und Recycler von Trllp Lite (Europäische Unlon)
Gemäß der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) und den entsprechenden Durchführungsbestimmungen haben Kunden, die neue Elektro- und Elektronikgeräte von Tripp Lite kaufen, ein Anrecht darauf:
Senden Sie alte Gerate zum Recycling auf einer Eins-zu-Eins-Basis, like-for-like-Basis (dies variiert je nach Land)
- Senden Sie die neuen Geräte zum Recycling zusück, wenn sie schließlich zu Abfall werden
Tripp Lite verfolgt eine Politik der kontinuierlichen Verbesserung. Die technischen Daten konnen ohne vorherige Ankündigung geändert werden.
