Technische Merkmale	JVC KWDB93BT Bluetooth Autoradio mit 3,5-Zoll-LCD-Bildschirm
Konnektivität	Bluetooth, USB, AUX, RCA-Eingang
Ausgangsleistung	4 x 50 Watt
Unterstützte Audioformate	MP3, WMA, WAV, AAC
Funktionen	FM/AM-Radio, 13-Band-Equalizer, Senderspeicher
Bedienung	Einfache Bedienung mit kompatiblen Lenkradsteuerungen
Wartung	Regelmäßige Reinigung des Bildschirms und der Anschlüsse
Sicherheit	Schutz vor Überlastung und Kurzschlüssen
Allgemeine Informationen	Abmessungen: 178 x 100 x 160 mm, Gewicht: 1,2 kg

Häufig gestellte Fragen - KWDB93BT JVC

Wie setze ich mein JVC KWDB93BT Autoradio zur\u00fcck?

Um Ihr Autoradio zur\u00fcckzusetzen, halten Sie die Taste 'Reset' auf der R\u00fcckseite des Ger\u00e4ts etwa 5 Sekunden lang gedr\u00fcckt.

Warum erkennt mein Autoradio mein Bluetooth-Telefon nicht?

Stellen Sie sicher, dass Bluetooth auf Ihrem Telefon aktiviert ist und das Autoradio im Kopplungsmodus ist. \u00dcberpr\u00fcfen Sie auch, ob sich Ihr Telefon in der N\u00e4he des Autoradios befindet.

Wie \u00e4ndere ich die Sprache der Benutzeroberfl\u00e4che meines JVC KWDB93BT?

Gehen Sie zu den Einstellungen des Autoradios, w\u00e4hlen Sie die Option 'Sprache' und w\u00e4hlen Sie die gew\u00fcnschte Sprache aus der Liste aus.

Mein Autoradio spielt keine Audiodateien von einem USB-Stick ab, was soll ich tun?

Stellen Sie sicher, dass der USB-Stick im FAT32-Format formatiert ist und die Audiodateien in einem kompatiblen Format vorliegen (z. B. MP3 oder WAV).

Wie passe ich die Equalizer-Einstellungen des Autoradios an?

Gehen Sie zum Menü 'Audio' und w\u00e4hlen Sie 'Equalizer'. Sie k\u00f6nnen die verschiedenen Frequenzbereiche nach Ihren Vorlieben anpassen.

Was soll ich tun, wenn der Bildschirm meines Autoradios eingefroren ist?

Versuchen Sie, das Ger\u00e4t durch Dr\u00fccken der 'Reset'-Taste neu zu starten. Wenn das Problem weiterhin besteht, konsultieren Sie das Benutzerhandbuch oder wenden Sie sich an den technischen Support.

Mein Autoradio l\u00e4sst sich nicht einschalten, was soll ich tun?

Pr\u00fcfen Sie, ob das Autoradio korrekt mit der Stromversorgung verbunden ist. Stellen Sie auch sicher, dass die Sicherung nicht durchgebrannt ist.

Wie verbinde ich ein Ger\u00e4t \u00fcber AUX?

Schlie\u00dfen Sie Ihr Ger\u00e4t mit einem Audiokabel an den AUX-Anschluss des Autoradios an. W\u00e4hlen Sie dann den AUX-Eingang am Autoradio aus.

Wie aktualisiere ich die Firmware meines JVC KWDB93BT?

Besuchen Sie die offizielle JVC-Website, um die neueste Firmware-Version herunterzuladen, und folgen Sie den Anweisungen f\u00fcr das Update.

BEDIENUNGSANLEITUNG KWDB93BT JVC

Entsorgung von gebrauchten elektrischen und elektronischen Geräten und Batterien (anzuwenden in Ländern mit einem separaten Sammelsystem für solche Geräte)

Das Symbol (durchgestrichene Mülltonne) auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall behandelt werden darf, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten und batterien abgegeben werden muss.

Durch Ihren Beitrag zur korrekten Entsorgung dieses Produktes schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.

Unsachgemässe oder falsche Entsorgung gefährden Umwelt und Gesundheit. Weitere Informationen über das Recycling dieses Produktes erhalten Sie von Ihrer Gemeinde oder den kommunalen Entsorgungsbetrieben.

Achtung: Das Zeichen „Pb“ unter dem Symbol für Batterien zeigt an, dass diese Batterie Blei enthalt.

Kennzeichnung von Geräten mit Laser-Abtastern

Das Etikett ist am Chassis/Gehäuse angebracht und besagt, dass sich die Komponente Laserstrahlen bedient, die als Laserstrahlen der Klasse 1 klassifiziert wurden. Dies weist darauf hin, dass sich das Gerät Laserstrahlen bedient, die einer schwächeren Klasse angehören. Das bedeutet, dass durch den sehr schwachen Laserstrahl keine Gefahr durch gefährliche Strahlungen außerhalb des Geräts besteht.

Konformitätserklärung in Bezug auf die RE-Vorschrift 2014/53/EU Konformitätserklärung in Bezug auf die RoHS-Vorschrift 2011/65/EU

Hersteller:

JVC KENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, JAPAN

EU-Vertreter:

JVCKENWOOD Deutschland GmbH

Konrad-Adenauer-Allee 1-11, 61118 Bad Vilbel, GERMANY

JVCKENWOOD Deutschland GmbH

Konrad-Adenauer-Allee 1-11, 61118 Bad Vilbel, GERMANY

JVCKENWOOD Deutschland GmbH

Konrad-Adenauer-Allee 1-11, 61118 Bad Vilbel, GERMANY

English

Hiermit erklärt JVCKENWOOD, dass das Funkgerät "KW-DB93BT" der Richtlinie 2014/53/EU entspricht. Der volle Text der EU-Konformitätserklärung steht unter der folgenden Internetadresse zur Verfügung: http://www.jvc.net/cs/car/eudoc/

Nederlands

INHALT VOR DER INBETRIEBNAHME

VOR DER INBETRIEBNAHME 2

GRUNDLAGEN

3

ERSTE SCHRITTE 4

1 Brechen Sie die Demonstration ab
2 Stellen Sie die Uhrzeit und das Datum ein
3 Einstellen der grundlegenden Einstellungen

DIGITAL RADIO 5
ANALOG RADIO 8

AUX

9

AUDIOEINSTELLUNGEN

20

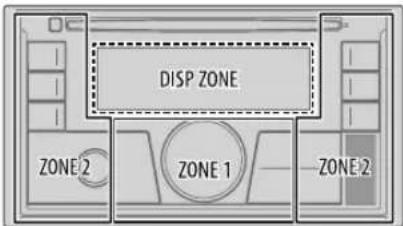

DISPLAY-EINSTELLUNGEN

26

ZUR BEZUGNAHME 27

Wartung
Weitere Informationen

FEHLERSUCHE

30

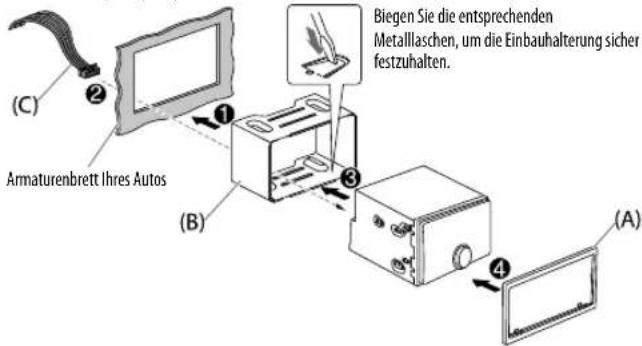

EINBAU/ANSCHLUSS

32

TECHNISCHE DATEN 35

WICHTIG

• Um richtige Verwendung sicherzustellen, lesen Sie die Bedienungsanleitung vor der Verwendung des Produkts sorgfältig durch. Es ist besonders wichtig, dass Sie die als Warnung und Vorsicht gekennzeichneten Hinweise in dieser Anleitung lesen und beachten.
• Bitte bewahren Sie die Anleitung an sicherer Stelle und griffbereit zum Nachschlagen auf.

▲ Warnung

- Bedienen Sie keine Funktion, die Ihre Aufmerksamkeit vom Straßenverkehr ablenkt.

▲ Vorsicht

Lautstärkeeinstellung:

• Stellen Sie die Lautstärke so ein, dass Sie immer noch Geräusche von außerhalb des Fahrzeugs hören können, um Unfälle zu vermeiden.
• Senken Sie die Lautstärke vor dem Abspielen digitaler Tonquellen, um Beschädigung der Lautsprecher durch plötzliche Tonspitzen zu vermeiden.

Allgemeines:

• Vermeiden Sie Verwendung des externen Geräts, wenn dieses das sichere Fahren behindern kann.
• Stellen Sie sicher, dass alle wichtigen Daten gesichert sind. Wir übernehmen keine Haftung für jeglichen Verlust aufgenommener Daten.
• Stellen Sie sicher, dass keine Metallgegenstände (wie etwa Münzen oder Werkzeuge) ins Innere des Geräts gelangen und Kurzschlüsse verursachen.
• Wenn ein Disc-Fehler durch Kondensationsbildung auf der Laserlinse auftritt, werfen Sie die Disc aus und warten Sie eine Zeit lang, bis die Kondensation getrocknet ist.

Wie Sie diese Anleitung lesen

• Die Bedienung wird im Wesentlichen anhand der Tasten auf der Frontblende erläutert.
- Englischsprachige Anzeigen werden zur Erklärung verwendet. Sie können die Anzeigesprache im Menü wählen. (→ 5)
• [XX] zeigt die gewählten Punkte an.
- (→ XX) zeigt an, das Bezugsinformationen auf der angegebenen Seitennummer vorhanden sind.

GRUNDLAGEN

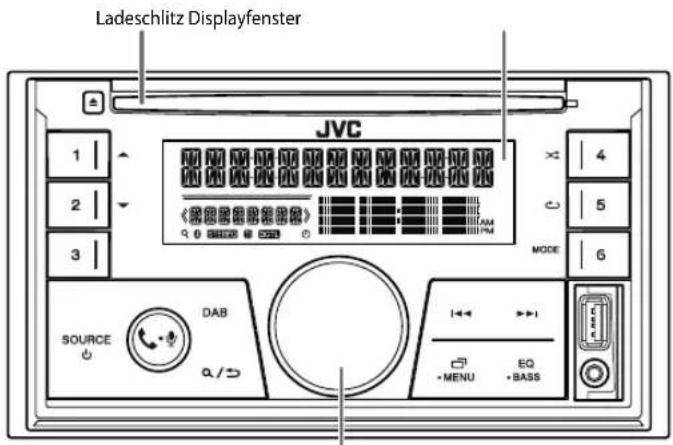

Frontblende

Ladeschlitz Displayfenster JVC 1 2 3 SOURCE DAB a / D 4 5 MODE 6 + MENU EQ +BASS

Lautstärke-Regler

Rücksetzen

Zum Auf der Frontblende
Einschalten	Drücken SieSOURCE●Zum Ausschalten halten Sie die Taste gedrückt.
Einstellen der Lautstärke	Drehen Sie den Lautstärke-Regler.
	Drücken Sie den Lautstärke-Regler zum Stummschalten des Tons oder zum Pausieren der Wiedergabe.Zum Abbrechen drücken Sie die Taste erneut. Die Lautstärke wird vor dem Stummschalten oder Pause auf den vorherigen Pegel zurückgestellt.
Quelle auswählen	●Drücken SieSOURCE●Holt.Drücken SieSOURCE●, und drehen Sie dann den Lautstärke-Regler innerhalb von 2 Sekunden.
Ändern der Display-Information	Drücken Sie Wiedenholt. (-29)

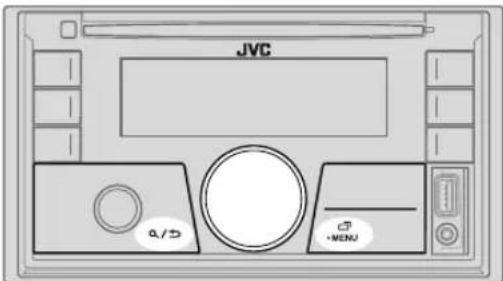

ERSTESCHRITTE

JVC a/5 MENU

1 Brechen Sie die Demonstration ab

Beim ersten Einschalten des Geräts (oder wenn [FACTORY RESET] auf [YES], → 5), gestellt ist), erscheint Folgendes im Display: "CANCEL DEMO"→ "PRESS"→ "VOLUME KNOB"

1 Drücken Sie den Lautstärke-Regler. [YES] ist für das ursprüngliche Setup gewählt.
2 Drücken Sie den Lautstärke-Regler erneut. "DEMO OFF" erscheint.

2 Stellen Sie die Uhrzeit und das Datum ein

1 Halten Sie gechnückt.
2 Drehen Sie den Lautstärke-Regler zum Wählen von [CLOCK], und drücken Sie dann den Regler.
3 Drehen Sie den Lautstärke-Regler zum Wählen von [CLOCK ADJUST], und drücken Sie dann den Regler.
4 Drehen Sie den Lautstärke-Regler, um die Einstellungen vorzunehmen, und drücken Sie dann den Regler. Stunde ➔ Minute
5 Drehen Sie den Lautstärke-Regler zum Wählen von [CLOCK FORMAT], und drücken Sie dann den Regler.
6 Drehen Sie den Lautstärke-Regler zum Wählen von [12H] oder [24H], und drücken Sie dann den Regler.

Zum Einstellen der Uhr

4 DEUTSCH

Zum Einstellen des Datums

7 Drehen Sie den Lautstärke-Regler zum Wählen von [DATE SET], und drücken Sie dann den Regler.
8 Drehen Sie den Lautstärke-Regler, um die Einstellungen vorzunehmen, und drücken Sie dann den Regler. Tag Monat Jahr

9 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie 9/5

3 Einstellen der grundlegenden Einstellungen

1 Halten Sie gedrückt.
2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler.
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist.
4 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie R/S

Standard: XX

SYSTEM
KEY BEEP	(Nicht anwendbar, wenn 3-Wege-Übergang gewählt ist.)ON: Aktiviert den Tastenberührungston. ; OFF: Deaktiviert.
SOURCESELECT
AM SRC*	ON: Aktiviert Sie AM in der Quellenwahl. ; OFF: Deaktiviert. (-8)
SPOTIFY SRC*	ON: Aktiviert Sie SPOTIFY in der Quellenwahl. ; OFF: Deaktiviert. (-12)
BUILT-IN AUX*	ON: Aktiviert Sie AUX in der Quellenwahl. ; OFF: Deaktiviert. (-9)

* Nicht angezeigt, wenn die entsprechende Quelle gewählt ist.

ERSTE SCHRITTE DIGITALRADIO

F/W UPDATE

UPDATE SYSTEM/UPDATE DAB1/UPDATE DAB2
F/W UP xxxx/F/W UP xxxxx/F/W UP Vxxx	YES: Startet die Aktualisierung der Firmware. ; NO: Hebt auf (Aktualisierung wird nicht ausgeführt).Einzelheiten darüber, wie Sie die Firmware aktualisieren können, besuchen Sie.
FACTORYRESETES	: Setzt die Einstellungen auf Standardwerte zurück (ausgenommen gespeicherte Sender). ; NO: Hebt auf.
CLOCK
TIME SYNC	ON: Die Uhrzeit wird automatisch mit den Uhrzeitdaten (CT) im DAB-Signal zurückgesetzt. ; OFF: Hebt auf.
CLOCK DISPLAY ON	: Die Uhrzeit wird im Display angezeigt, auch wenn das Gerät ausgeschaltet wird. ; OFF: Hebt auf.

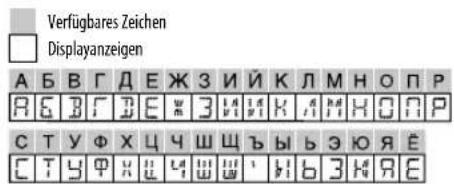

ENGLISH	Wählen Sie die Anzeigesprache für das Menü und die Musik-Information, wo zutreffend.Als Standard ist ENGLISH ausgewählt.
PYCCKII
ESPANOL

Wissenwertes über DAB (Digital Audio Broadcasting)

DAB ist eines der heute verfügbaren digitalen Rundfunksendesysteme. Es kann Klang in Digitalqualität ohne störende Interferenzen oder Signalverzerrung liefern. Außerdem kann dieser Dienst Text, Bilder und Daten übermitteln. Im Gegensatz zu FM (UKW)-Sendungen, wo jedes Programm auf seiner eigenen Frequenz übertragen wird, kombiniert DAB mehrere Programme ("Dienste" genannt), um ein sogenanntes "Ensemble" zu bilden. Die "Primärkomponente" (Hauptrundfunksender) wird manchmal von einer "Sekundärkomponente" begleitet, die zusätzliche Programme oder andere Informationen enthalten kann.

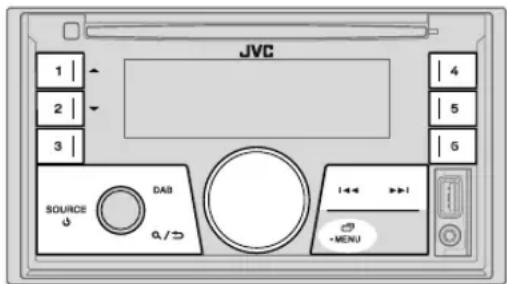

Vorbereitung:

1 Schließen Sie eine DAB-Antenne an die DAB-Antennenbuchse an. (34)
2 Drücken Sie DAB, um DAB direkt zu wählen.
3 Halten Sie DAB gedrückt, um die Aktualisierung der Dienstliste zu starten.

"DAB SORTING" erscheint, und die Aktualisierung beginnt.

Die Aktualisierung dauert bis zu 3 Minuten. Keine Unterbrechung (wie Verkehrsansagen) ist

während der Aktualisierung möglich.

- Zum Abbrechen der Aktualisierung der Dienstliste: Halten Sie DAB erneut gedrückt.

JVC 1 2 3 SOURCE DAB a/⊃ 4 5 6 MENU

DIGITAL RADIO

Suchen Sie nach einem Ensemble

1 Drücken Sie DAB, um DAB direkt zu wählen.
2 Drücken Sie |◀◀ / ▶▶, um ein Ensemble automatisch zu suchen. (oder)
Halten Sie ◀◀◀ / ▶▶▶ gedrückt, bis "M" blinkt, und drücken Sie die Taste dann wiederholt, um ein Ensemble manuell zu suchen.
3 Drücken Sie |◀◀ / ▶▶, um einen Dienst (primär oder sekundär) zum Hören zu wählen.

Einstellungen im Speicher

Sie können bis zu 18 Dienste speichern.

Speichern eines Dienstes

Beim Hören eines Dienstes..

Halten Sie eine der Zifferntasten (1 bis 6) gedrückt. (oder)

1 Halten Sie den Lautstärke-Regler gedrückt, bis "PRESET MODE" blinkt.

2 Drehen Sie den Lautstärke-Regler zum Wählen einer Festsendernummer, und drücken Sie dann den Regler.

Die Festsendernummer blinkt, und "MEMORY" erscheint.

Wählen Sie einen gespeicherten Dienst aus

Drücken Sie eine der Zifferntasten (1 bis 6). (oder)

1 Drücken Sie .Q/⊃
2 Drehen Sie den Lautstärke-Regler zum Wählen einer Festsendernummer, und drücken Sie dann den Regler.

Wählen Sie einen Dienst

1 Drücken Sie DAB, um auf Dienstsuche zu schalten.
2 Drehen Sie den Lautstärke-Regler zum Wählen eines Dienstes, und drücken Sie dann den Regler.

Zum Abbrechen der Dienstsuche drücken Sie oder

DAB.

Wählen Sie einen Dienst nach Namen

1 Drücken Sie DAB, um auf Dienstsuche zu schalten.
2 Drücken Sie 1▲/2▼, um das Zeichen auswählen, nach dem gesucht werden soll.
3 Drehen Sie den Lautstärke-Regler zum Wählen eines Dienstes, und drücken Sie dann den Regler.

Andere Einstellungen

1 Halten Sie gedrückt.
2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands (→), und drücken Sie dann den Regler.
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand.
4 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie Q/5

DIGITAL RADIO

Standard: XX

TUNERSETTING

RADIOTIMER	Schaltet das Radio zu einer spezifischen Zeit ein, ungeachtet der aktuellen Quelle.1 ONCE/DAILY/WEEKLY/OFF: Wählen Sie, wie oft der Timer eingeschaltet wird.2 FM/AM/DAB Quelle auswählen.3 01 bis 18(für FM)/01bis 06 (für AM)/01bis 18 (für DAB): Wählen Sie den Festsender.4 Stellen Sie den Tag * und die Zeit der Aktivierung ein."☐" leuchtet auf, wenn der Vorgang fertig ist.Radio Timer wird in den folgenden Fällen nicht aktiviert.• Das Gerät ist ausgeschaltet.• [OFF] ist für [AM SRC] in[SOURCE SELECT] gewählt, nachdem Radio Timer für AM gewählt wurde. (-4)* Nur wählbar, wenn [ONCE] oder [WEEKLY] in Schritt 1 gewählt wurde.
AF SET ON	____:_:Während des Hörens von DAB...Schalten Sie automatisch auf UKW-Sendung des gleichen Programms um, wenn das DAB-Signal schwach wird. Es wird automatisch auf DAB-Ton zurückgeschaltet, wenn das Signal wieder stark wird.Während des Hörens von FM (UKW)...Schalten Sie automatisch auf DAB-Sendung des gleichen Programms um (wenn verfügbar). ;OFF: Hebt auf.
TI ON	: Erlaubt es, das Gerät kurzzeitig auf Verkehrsinformation schalten, wenn verfügbar ("TI" leuchtet auf). ;OFF: Hebt auf.
PTY SEARCH	Wählen Sie einen PTY Code. (Siehe PTY-Code in der rechte Spalte.)Wenn ein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben, wird dieser Sender eingestellt.

DAB ANNOUCMNT	TRAVEL WARNINGS, NEWS, WEATHER, EVENT, SPECIAL, RAD INFO, SPORTS FINANCE: Drehen Sie den Lautstärke-Regler, um eine Auswahl zu treffen, und drücken Sie dann den Regler. ** erscheint vor dem aktivierten Ansagetyp.Schalten Sie automatisch von jeder Quelle auf Digitalradio-Ensembles um, die einen aktivierten Ansagetyp ausstrahlen.Mehrfache Ansagen können gleichzeitig aktiviert werden.Zum Deaktivieren drücken Sie den Lautstärke-Regler erneut (" *" erlischt).
LIST UPDATE UPDATE AUTO : Aktualisieren Sie die DAB-Dienstliste automatisch bei eingeschalteter Stromversorgung. :UPDATE MANUAL: Aktualisiert die DAB-Dienstliste, indem DAB gedrückt gehalten wird.
PTY WATCH	Das Gerät schaltet automatisch von jeder Quelle auf Digitalradio-Ensembles um, die den gewählten Programmtyp ausstrahlen. (Siehe Programmart unten.)OFF: Hebt auf.
DABANT POWER	ON Versorgt die DAB-Antenne mit Strom. : OFF: Liefert keine Stromversorgung. Wählen, wenn eine passive Antenne ohne Booster verwendet wird.
RELATEDSERVON	: Aktivieren Sie die Soft-Link-Funktion, um auf einen alternativen Dienst zu schalten, also ein anderes Audioprogramm als das momentan eingestellte. OFF: Deaktivieren.

PTY-Code/Programmtyp

NEWS AFFAIRS. INFO SPORT. EDUCATE DRAMA. CULTURE SCIENCE.VARIED. POP M (Musik), ROCK M (Musik),EASY M (Musik), LIGHT M (Musik), CLASSICS, OTHER M (Musik), WEATHER.FINANCE, CHILDREN.SOCIAL .RELIGION, PHONE IN. TRAVEL LEISURE JAZZ, COUNTRY NATION M (Musik),OLDIES, FOLK M (Musik), DOCUMENT

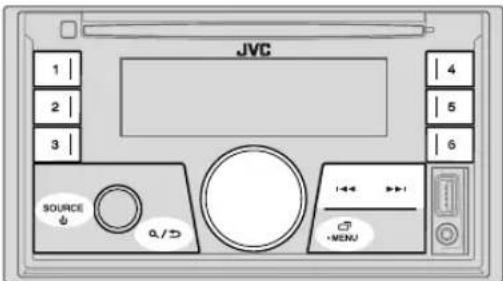

ANALOGRADIO

JVC 1 | 2 | 3 | SOURCE a/> 4 5 6 MENU

"STEREO" leuchtet auf, wenn eine UKW-Stereosendung mit ausreichender Signalstärke empfangen wird.

Suche nach einem Sender

1 Drücken Sie SOUTERHOLT, um FM (UKW) oder AM zu wählen. 2 Drücken Sie |◀◀ /▶▶, um einen Sender automatisch zu suchen. (oder) Halten Sie |◀◀ /▶▶| gedrückt, bis "M" blinkt, und drücken Sie die Taste dann wiederholt, um einen Sender manuell zu suchen.

Einstellungen im Speicher

Sie können bis zu 18 Sender für FM (UKW) und 6 Sender für AM speichern.

Speichern eines Senders

Während des Hörens eines Senders.... Halten Sie eine der Zifferntasten (1 bis 6) gedrückt. (oder) 1 Halten Sie den Lautstärke-Regler gedrückt, bis "PRESET MODE" blinkt.

2 Drehen Sie den Lautstärke-Regler zum Wählen einer Festsendernummer, und drücken Sie dann den Regler. Die Festsendernummer blinkt, und "MEMORY" erscheint.

Wählen Sie einen gespeicherten Sender aus

Drücken Sie eine der Zifferntasten (1 bis 6). (oder)

1 Drücken Sie .Q/→

2 Drehen Sie den Lautstärke-Regler zum Wählen einer Festsendernummer, und drücken Sie dann den Regler.

Andere Einstellungen

1 Halten Sie gedrückt.
2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler.
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/ aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand.
4 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie Q/3

Standard: XX

TUNER SETTING
RADIO TIMER (	→ 7)
SSM	SSM 01–06/SSM 07–12/SSM 13–18: Automatische Voreinstellung von bis zu 18 Sendeern für FM (UKW). "SSM" hört zu blinken auf, wenn die ersten 6 Sender gespeichert sind. Wahlen Sie SSM 07–12/SSM 13–18 zum Speichem der folgenden 12 Sender.
LOCAL SEEK ON	: Sucht nur FM (UKW)-Sender mit gutem Empfang.; OFF: Hebt auf.Die vorgenommenen Einstellungen gelten nur für die gewählte Quelle/dengewählten Sender. Wenn Sie die Quelle/den Sender gewechselt haben, müssen Sie die Einstellungen erneut vornehmen.

ANALOG RADIO

IF BAND AUTO	: Steigert die Tuner-Empfindlichkeit, um Störgeräusche von benachbarten FM (UKW)-Sendern zu verringem. (Stereo-Effekt kann verlorengehen). ;WIDE: Ist Interferenz von benachbarten FM (UKW)-Sendern ausgesetzt, aber die Klangqualität wird nicht verringert, und der Stereoeffekt wird bewahrt.
MONO SET ON	: Verbessert den FM (UKW)-Empfang, aber der Stereoeffekt geht verloren. ;OFF: Hebt auf.
NEWS SET*	ON Das Gerät schaltet kurzzeitig auf das Nachrichtenprogramm, falls verfügbar. ;OFF: Hebt auf.
REGIONAL*	ON Schaltet auf einen anderen Sender in der spezifischen Region nur mit der “AF”-Steuerung. ;OFF: Hebt auf.
AF SET*	ON Sucht automatisch einen anderen Sender auf, der das gleiche Programm im gleichen Radio Data System-Netzwerk sendet und einen besseren Empfang aufweist, falls der aktuelle Empfang schlecht ist. ;OFF: Hebt auf.
TI ON	: Erlaubt es, das Gerät kurzzeitig auf Verkehrsinformation schalten, wenn verfügbar (“TI” leuchtet auf). ;OFF: Hebt auf.• [TI] im AM-Wellenbereich dient zum Aktivieren von Verkehrsinformatinoen nur von DAB-Quelle.
PTY SEARCH*	Wählen Sie einen PTY Code. (-7)Wenn ein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben, wird dieser Sender eingestellt.

* Nur für FM (UKW)-Quelle.

AUX

Verwendung eines tragbaren Audioplayers

1 Schließen Sie einen tragbaren Audioplayer (im Handel erhältlich) an.

3,5-mm-Stereo-Ministecker mit "L"-förmigem Anschluss (im Handel erhältlich)

Auxiliary-Eingabebuchse Tragbarer Audioplayer

2 Wählen Sie [ON] für [BUILT-IN AUX] in [SOURCE SELECT] . (→)
3 Drücken Sie 604865lt zum Wählen von AUX.
4 Schalten Sie den tragbaren Audioplayer ein und starten Sie die Wiedergabe.

Verwenden Sie einen 3-adrigen Stereo-Ministecker für optimale Audioausgabe.

CD/USB/iPod/ANDROID

Starten Sie die Wiedergabe

Die Quelle schaltet automatisch um, und die Wiedergabe startet.

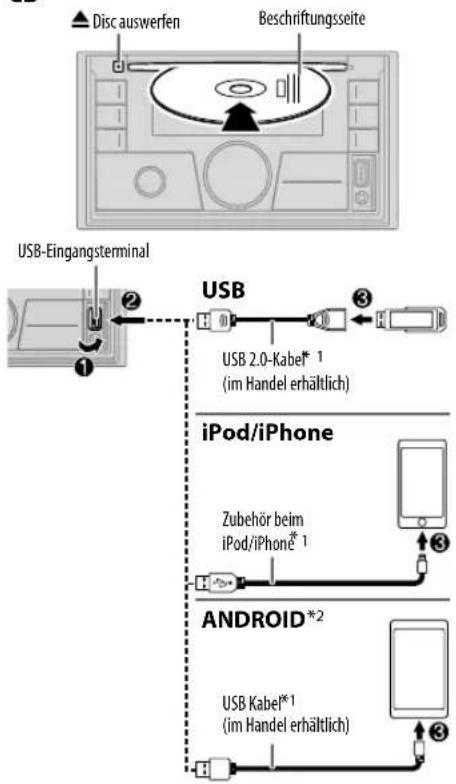

CD


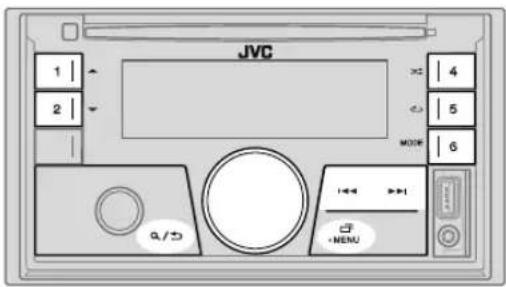

JVC 1 2 3 4 5 6 8/5 MENU

Zum Auf der Frontblende

Vorspulen/Rückspulen*3	Halten Sie I gedrückt.
Auswählen eines Tracks/ einer Datei	Drücken Sie ◀◀◀ / ▶▶.
Auswählen eines Ordners*4	Drücken Sie 1 ▲ / 2 ▼
Wiederholte Wiedergabe*5	Drücken Sie 5 wiederholt.TRACK REPEAT/ALL REPEAT : Audio-CDTRACK REPEAT/FOLDER REPEAT/ALL REPEAT : MP3/WMA/AAC/WAV/FLAC-DateiONE REPEAT/ALL REPEAT/REPEAT OFF : iPod oder ANDROID
Zufallswiedergabe*5	Drücken Sie 4 wiederholt.ALL RANDOM/RANDOM OFF : Audio-CDFOLDER RANDOM/ALL RANDOM/RANDOM OFF : MP3/WMA/AAC/WAV/FLAC-DateiSONG RANDOM/ ALL RANDOM/RANDOM OFF : iPod oder ANDROID

*1 Lassen Sie bei Nichtgebrauch nicht das Kabel im Auto liegen.
*2 Wenn ein Android-Gerät angeschlossen wird, wird "Press [VIEW] to install JVC MUSIC PLAY APP" angezeigt. Gehen Sie zur Installation der Anwendung gemäß den Anweisungen vor. Sie können auch vor dem Verbinden die neueste Version der JVC MUSIC PLAY-Anwendung auf Ihrem Android-Gerät installieren. Für die neueste Information besuchen Sie http://www.jvc.net/cs/car/.
*3 Bei ANDROID: Trifft nur zu, wenn [AUTO MODE] gewählt ist. (→ 11)
*4 Bei CD: Nur für MP3/WMA/AAC-Dateien. Dies funktioniert nicht bei iPod/ANDROID.
*5 Bei iPod/ANDROID: Trifft nur zu, wenn [HEAD MODE] /[AUTO MODE] gewählt ist. (→ 11)

Wählen Sie den Steuermodus

Während iPod USB als Quelle gewählt ist, drücken Sie 6 MODERholt.

HEAD MODE: Steuern Sie den iPod von dieser Einheit.

IPHONE MODE Steuern Sie den iPod mit dem iPod selber. Sie können aber weiterhin Wiedergabe/Pause oder Datei-Überspringen von dieser Einheit steuern.

Während ANDROID als Quelle gewählt ist, drücken Sie 6 MDEHolt.

AUTO MODE: Steuern Sie das Android-Gerät von dieser Einheit über die im Android-Gerät installierte Anwendung JVC MUSIC PLAY.

AUDIO MODE Steuern Sie das Android-Gerät vom Android-Gerät selber über andere im Android-Gerät installierte Media-Player-Anwendungen. Sie können aber weiterhin Wiedergabe/Pause oder Datei-Überspringen von dieser Einheit steuern.

Wählen Sie das Musiklaufwerk

Während USB als Quelle gewählt ist, drücken Sie 6 wiederholt.

Im folgenden Laufwerk gespeicherte Titel werden abgespielt.

- Wählen Sie internen oder externen Speicher für ein Smartphone (Massenspeicherklasse).

- Gewähltes Laufwerk bei Gerät mit mehreren Laufwerken.

Einstellungen zur Verwendung der JVC Remote-Anwendung

JVC Remote-Anwendung ist darauf ausgelegt, die Bedienung des JVC Auto-Receivers vom iPhone/iPod (über USB-Eingang).

Vorbereitung:

Installieren Sie vor dem Verbinden die neueste Version der JVC Remote-Anwendung auf Ihrem Gerät. Für die neueste Information besuchen Sie http://www.jvc.net/cs/car/.

Sie können die Einstellungen auf gleiche Weise vornehmen wie bei Verbindung über Bluetooth.(♦9)

Auswählen einer Datei aus einem Ordner/einer Liste

Beim iPod/ANDROID nur gültig, wenn [HEAD MODE]/[AUTO MODE] gewählt ist.

1 Drücken Sie .Q/→

2 Drehen Sie den Lautstärke-Regler zum Wählen eines Ordners/einer Liste, und drücken Sie dann den Regler.

3 Drehen Sie den Lautstärke-Regler zum Wählen einer Datei, und drücken Sie dann den Regler.

Schnellsuche (gilt nur für CD, USB und ANDROID-Quelle)

Wenn Sie viele Dateien haben, können Sie diese schnell durchsuchen.

Drehen Sie den Lautstärke-Regler schnell, um die Liste schnell zu durchsuchen.

Alphabetische Suche (gilt nur für iPod USB und ANDROID-Quelle)

Sie können eine Datei anhand des Anfangsbuchstabens suchen.

Für iPod USB-Quelle

Drücken Sie 1▲/2▼ oder drehen Sie den Lautstärke-Regler schnell, um das gewünschte Zeichen (A bis Z, 0 bis 9, OTHERS) zu wählen.

- Wählen Sie "OTHERS", wenn das erste Zeichen nicht A bis Z, 0 bis 9 ist.

Für ANDROID-Quelle

1 Drücken Sie, um auf Zeichensuche zu schalten.

2 Drehen Sie den Lautstärke-Regler zum Wählen des gewünschten Buchstabens.

^A^ : Großbuchstaben (A bis Z)

_A : Kleinbuchstaben (a bis z)

-0- : Zahlen (0 bis 9)

-OTHERS- : Andere Zeichen als die Buchstaben A bis Z oder die Zahlen 0 bis 9

3 Drücken Sie den Lautstärke-Regler zum Starten der Suche.

- Zum Zurückschalten zum vorherigen Einstellelement drücken Sie ^2 / ^3 .

- Zum Abbrechen halten Sie / gedrückt.

Spotify

Vorbereitung:

Installieren Sie die neueste Version der Spotify-Anwendung auf Ihrem Gerät (iPhone/iPod touch), erstellen Sie ein Konto und melden sich bei Spotify an.

- Wählen Sie[ON] für [SPOTIFY SRC] in [SOURCE SELECT]. (→)

Beginnen Sie zu hören

1 Öffnen Sie die Spotify-Anwendung auf Ihrem Gerät.
2 Schließen Sie Ihr Gerät an die USB-Eingangsbuchse an.

USB-Eingangsterminal ① ② Zubehör beim iPod/iPhone* ③

3 Drücken Sie Soudelt zum Wählen von SPOTIFY.

Die Sendung beginnt automatisch

* Lassen Sie bei Nichtgebrauch nicht das Kabel im Auto liegen.

Zum Auf der Frontblende

Wiedergabe/Pause Drücken Sie den Lautstärke-Regler.
Einen Track überspringen	Drücken Sie | ^*1 / | .
Daumen nach oben oder Daumen nach unten ^*2	Drücken Sie 1 / 2
Starten Sie das Radio	Halten Sie 6 gedrückt.
Wiederholte Wiedergabe ^*3	Drücken Sie 5 wiederholt.ALL REPEAT,ONE REPEAT ^*1 ,REPEAT OFF

Zum Auf der Frontblende

Zufallswiedergabe*3

Drücken Sie wiederholt. ALL RANDOM, RANDOM OFF

*1

*1 Nur für Premium-Konto-Anwender verfügbar.
*2 Diese Funktion steht nur für Tracks im Radio zur Verfügung. Wenn Daumen nach unten gewählt ist, wird der aktuelle Track übersprungen.
*3 Nicht für die Tracks in der Playlist verfügbar.

Bevorzugte Song-Information speichern

Während des Hörens von Radio mit Spotify...

Halten Sie den Lautstärke-Regler gedrückt.

"SAVED" erscheint, und die Informationen werden in "Your Music (Ihre Musik)" oder

"Your Library (Ihre Bibliothek)" in Ihrem Spotify-Konto gespeichert.

Zum Rücknehmen der Speicherung wiederholen Sie das gleiche Verfahren.
"REMOVED" erscheint, und die Informationen werden von "Your Music (Ihre Musik)" oder
"Your Library (Ihre Bibliothek)" in Ihrem Spotify-Konto entfernt.

Suchen Sie nach einem Song oder Sender

1 Drücken Sie Q/→
2 Drehen Sie den Lautstärke-Regler zum Wählen eines Listentyps, und drücken Sie dann den Regler.

Die angezeigten Listentypen unterscheiden sich je nach der von Spotify gesendeten Information.

3 Drehen Sie den Lautstärke-Regler zum Wählen des gewünschten Songs oder Senders, und drücken Sie dann den Regler.

Sie können die Liste schnell durchsuchen, indem Sie den Lautstärke-Regler schnell drehen.

Zum Abbrechen halten Sie ♀/♂ gedrückt.

BLUETOOTH®

BLUETOOTH — Verbindung

Unterstützte Bluetooth-Profile

• Hands-Free Profile (HFP)
• Advanced Audio Distribution Profile (A2DP)
• Audio/Video Remote Control Profile (AVRCP)
• Serial Port Profile (SPP)
• Phonebook Access Profile (PBAP)

Unterstützte Bluetooth-Codecs

- Sub-Band-Codec (SBC)

- Erweiterte Audio-Codierung (AAC)

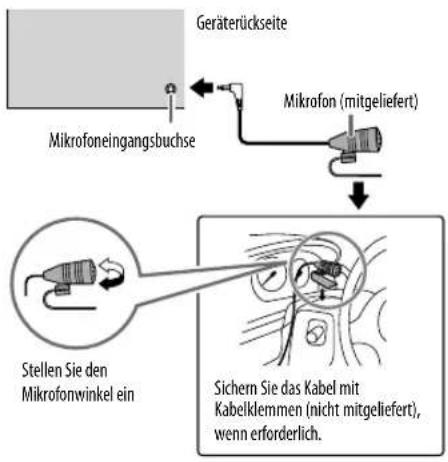

Schließen das Mikrofon an

Geräterückseite Mikrofon (mitgeliefert) Mikrofoneingangsbuchse Stellen Sie den Mikrofonwinkel ein Sichern Sie das Kabel mit Kabelklemmen (nicht mitgeliefert), wenn erforderlich.

Zum erstmaligen Registrieren und Anschließen eines Bluetooth-Geräts

1 Drücken Sie SOURCE Einheit einzuschalten.

2 Suchen und wählen Sie "KW-DB9 BT" am Bluetooth-Gerät.

"BT PAIRING" blinkt im Display.

- Bei einigen Bluetooth-Geräten müssen Sie möglicherweise den PIN-Code (Personal Identification Number) sofort nach der Suche eingeben.

3 Führen Sie (A) oder (B) aus, je nachdem was im Display erscheint.

Bei manchen Bluetooth-Geräten kann sich die Pairing-Sequenz von den unten beschriebenen Schritten unterscheiden.

"XXXXXX" ist ein 6-stelliger Passkey, der bei jedem Pairing zufällig erzeugt wird.

1 Stellen Sie sicher, dass die Passkeys an der Einheit und am Bluetooth-Gerät übereinstimmen.

2 Drücken Sie den Lautstärke-Regler zum Bestätigen des Passkeys.

3 Bedienen Sie das Bluetooth-Gerät, um den Passkey zu bestätigen.

(B) "[Gerätename]"→"VOL-YES"→"BACK-NO"

Drücken Sie den Lautstärke-Regler zum Starten des Pairing-Vorgangs.

1. Wenn "PAIRING" → "PIN 0000" durch das Display läuft, geben Sie den PIN-Code "0000" im Bluetooth-Gerät ein.

Sie können vor dem Pairing auf einen PIN-Code Ihrer Wahl wechseln. (7)

- Wenn nur "PAIRING" erscheint, bedienen Sie das Bluetooth-Gerät, um das Pairing zu bestätigen.

"PAIRING COMPLETED" erscheint, wenn das Pairing fertig ist, und "✗" leuchtet auf, wenn die Bluetooth-Verbindung hergestellt ist.

• Diese Einheit unterstützt Secure Simple Pairing (SSP).
• Bis zu fünf Geräte können insgesamt registriert (gepairt) werden.
• Wenn das Pairing ausgeführt ist, bleibt das Bluetooth-Gerät in der Einheit registriert, auch wenn Sie die Einheit zurücksetzen. Zum Löschen des gekoppelten Geräts, 17, [DEVICE DELETE].
• Es können maximal zwei Bluetooth-Telefone und ein Bluetooth-Audiogerät zur Zeit angeschlossen werden. Während BT AUDIO als Quelle eingestellt ist, können Sie die Verbindung zu fünf Bluetooth-Audiogeräten herstellen und zwischen diesen Geräten umschalten. (48)
• Manche Bluetooth-Geräte können nicht in der Lage sein, nach dem Pairing die Verbindung automatisch herzustellen. Schließen Sie das Gerät manuell an die Einheit an.
• Weitere Information siehe Bedienungsanleitung Ihres Bluetooth-Geräts.

BLUETOOTH®

Auto Pairing

Wenn Sie Ihr iPhone/iPod touch/Android-Gerät an den USB-Eingang anschließen, wird automatisch eine Pairing-Anforderung (über Bluetooth) aktiviert.

Drücken Sie den Lautstärke-Regler einmal zum Pairing, nachdem Sie den Gerätenamen bestätigt haben.

Automatische Pairing-Anforderung wird nur aktiviert, wenn:

• Die Bluetooth-Funktion des angeschlossenen Geräts eingeschaltet ist.
• [AUTO PAIRING] auf [ON] gestellt ist. (→17)
• Die JVC MUSIC PLAY-Anwendung wird auf dem Android-Gerät (40) installiert, und [AUTO MODE] wird gewählt (41).

BLUETOOTH — Handy

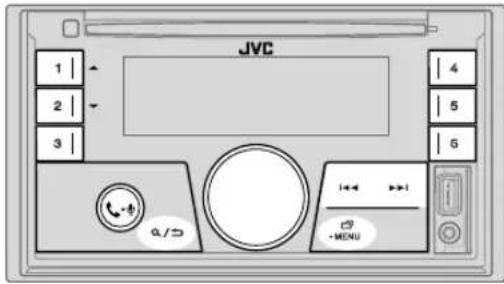

JVC 1 | 2 | 3 | 4 5 6 0 / 5 MENU

Empfangen Sie einen Ruf

Wenn ein Ruf empfangen wird:

• Die Tasten blinken in der Farbe, die Sie in [RING COLOR] gewählt haben. (45)
- Das Gerät nimmt automatisch den Ruf entgegen, wenn [AUTO ANSWER] auf eine gewählte Zeit gestellt ist. (15)

Während eines Rufs:

• Die Tasten hören zu blinken auf und leuchten in der Farbe, die Sie in [RING COLOR] gewählt haben. (45)
- Falls Sie das Gerät ausschalten, wird die Bluetooth-Verbindung getrennt.

Die folgenden Bedienungsvorgänge sind je nach dem angeschlossenen Telefon möglicherweise nicht verfügbar.

Zum Auf der Frontblende
Erster ankommender Anrufe...

Nehmen Sie einen Ruf entgegen	Drücken 📁 - 🔒 oder den Lautstärke-Regler.
Weisen Sie einen Ruf ab	Halten Sie 📁 - 🔒 oder den Lautstärke-Regler gedrückt.
Einen Anruf beenden	Halten Sie 📁 - 🔒 oder den Lautstärke-Regler gedrückt.

BLUETOOTH®

Zum Auf der Frontblende
Während des Sprechens beim ersten ankommenden Anruf...

Einen anderen ankommenden Anruf entgegennehmen und den aktuellen Anruf halten	Drücken 📊 - ⚡ oder den Lautstärke-Regler.
Einen anderen ankommenden Anruf abweisen	Halten Sie 📊 - ⚡ oder den Lautstärke-Regler gedrückt.

Bei zwei aktiven Anrufen...

Aktuellen Anruf beenden und gehaltenen Anruf aktivieren	Halten Sie - oder den Lautstärke-Regler gedrückt.
Umschalten zwischen aktuellem Anruf und gehaltenem Anruf	Drücken Sie - .
Stellen Sie die Telefonlautstärke ein *1 [00] bis [35] (Standard: [15])	Drehen Sie den Lautstärke-Regler während eines Anrufs.
Umschalten zwischen Freisprech- und Privatgespräch-Modi*2	Drücken Sie während eines Anrufs.

*1 Diese Einstellung hat keine Auswirkung auf den Lautstärkepegel der anderen Quellen.

*2 Die Bedienung kann je nach dem angeschlossenen Bluetooth-Gerät unterschiedlich sein.

Verbessern Sie die Sprachqualität

Während am Telefon gesprochen wird...

1 Halten Sie gedrückt.
2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler.
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist.

4 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie R/5

Standard: XX

MIC GAIN LEVEL –10	bis LEVEL +10 (LEVEL –04): Die Empfindlichkeit des Mikrofons nimmt mit höherer Zahl zu.
NR LEVEL LEVEL –05	bis LEVEL +05 (LEVEL 00): Passen Sie den Rauschunterdrückungspegel an, bis das geringste Rauschen bei einem Telefongespräch gehört wird.
ECHOCANCELLEVEL –05	bis LEVEL +05 (LEVEL 00): Passen Sie die Verzögerungszeit für die Echo-Löschung an, bis das letzte Echo bei einem Telefongespräch gehört wird.

Nehmen Sie die Einstellungen zum Empfang eines Anrufs vor

1 Drücken Sie zum auf Bluetooth-Modus zu schalten.
2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler.
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie R/5

Standard: XX

SETTINGS
AUTOANSWER	01 SEC bis 30 SEC: Die Einheit nimmt den ankommenden Ruf automatisch innerhalb der gewählten Zeit entgegen (in Sekunden). ;OFF: Hebt auf.
RINGCOLORCOLOR 01	bis COLOR 49 (COLOR 08): Wählt die Beleuchtungsfarbe für die Tasten als Benachrichtigung, wenn ein Ruf empfangen wird und während eines Rufs. ;OFF: Hebt auf.
BATT/SIGNAL*	AUTO : Zeigt die Stärke der Batterie und des Signals, wenn die Einheit ein Bluetooth-Gerät erkennt und das Bluetooth-Gerät verbunden ist. ;OFF: Hebt auf.

* Funktionalität hängt von dem Typ der verwendeten Telefone ab.

BLUETOOTH®

Tätigen Sie einen Ruf

Sie können einen Ruf von der Ruf-Historie, dem Telefonbuch oder durch Wählen der Telefonnummer tätigen. Ruf durch Sprachbefehl ist auch möglich, wenn Ihr Handy dieses Merkmal hat.

1 Drücken Sie, um auf Bluetooth-Modus zu schalten.

"(Name des ersten Geräts)" erscheint.

- Wenn zwei Bluetooth-Telefone angeschlossen sind, drücken Sie vernet, um auf das andere Telefon umzuschalten. "(Name des zweiten Geräts)" erscheint.

2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler.

3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie Q/3

RECENT CALL	(Nur gültig, wenn das Telefon PBAP unterstützt.)1 Drücken Sie den Lautstärke-Regler zum Wählen eines Namens oder einer Telefonnummer.“<” zeigt einen empfangenen Anruf an,“>” zeigt einen getätigten Anruf an,“M” zeigt einen verpassten Anruf an.“NO HISTORY” erscheint, wenn kein aufgezeichneter Ruf-Verlauf oder eine Rufnummer vorhanden ist.2 Drücken Sie den Lautstärke-Regler zum Anrufen.
PHONEBOOK	(Nur gültig, wenn das Telefon PBAP unterstützt.)1 Drücken Sie ▲, und ein gewünschten Buchstaben zu wählen (A bis Z, 0 bis 9, und OTHERS).“OTHERS” erscheint, wenn das erste Zeichen nicht A bis Z, 0 bis 9 ist.2 Drehen Sie den Lautstärke-Regler zum Wählen eines Namens, und drücken Sie dann den Regler.3 Drehen Sie den Lautstärke-Regler zum Wählen einer Telefonnummer, und drücken Sie dann den Regler zum Anrufen.Das Telefonbuch des angeschlossenen Telefons wird automatisch beim Pairing zur Einheit übertragen.Dieses Gerät kann nur Buchstaben ohne Umlaute oder Akzentzeichen anzeigen. (Buchstaben mit Akzentzeichen wie “Ü” werden als “U” angezeigt.)
DIAL NUMBER	1 Drehen Sie den Lautstärke-Regler zum Wählen einer Nummer (0 bis 9) oder eines Zeichens (, # +).2 Drücken Sie ◀, und die Eingabeposition zu verschieben.Wiederholen Sie Schritt 1 und 2, bis die Eingabe der Telefonnummer beendet ist.3 Drücken Sie den Lautstärke-Regler zum Anrufen.
VOICE	Sprechen Sie den Namen des anzurufenden Kontakts oder den Sprachbefehl deutlich, um die Telefonfunktionen zu steuern. (-Einen Ruf mit Spracherkennung tätigen)

Einen Ruf mit Spracherkennung tätigen

1 Halten Sie gedrückt, um das angeschlossene Telefon zu aktivieren.

2 Sprechen Sie den Namen des anzurufenden Kontakts oder den Sprachbefehl deutlich, um die Telefonfunktionen zu steuern.

- Unterstützte Spracherkennungsmerkmale können sich je nach Telefon unterscheiden. Einzelheiten siehe Bedienungsanleitung des angeschlossenen Telefons.

- Diese Einheit unterstützt auch die Funktion "intelligenter persönlicher Assistent" des iPhone.

Einstellungen im Speicher

Speichern Sie einen Kontakt im Speicher

Sie können bis zu 6 Kontakte unter den Nummerntasten (1 bis 6) speichern.

1 Drücken Sie, um auf Bluetooth-Modus zu schalten.

2 Drehen Sie den Lautstärke-Regler zum Wählen von [RECENT CALL], [PHONEBOOK] oder [DIAL NUMBER], und drücken Sie dann den Regler.

3 Drehen Sie den Lautstärke-Regler zum Wählen eines Kontakts oder zum Eingeben einer Telefonnummer. Wenn ein Kontakt gewählt wird, drücken Sie den Lautstärke-Regler zur Anzeige der Telefonnummer.

4 Halten Sie eine der Zifferntasten (1 bis 6) gedrückt. "MEMORY P(gewählte Festsendernummer)" erscheint, wenn der Kontakt gespeichert ist.

Zum Löschen eines Kontakts aus dem Festspeicher wählen Sie [DIAL NUMBER] in Schritt 2 und speichern Sie eine leere Nummer.

Einen Ruf aus dem Speicher tätigen

1 Drücken Sie zum auf Bluetooth-Modus zu schalten.

2 Drücken Sie eine der Zifferntasten (1 bis 6).

3 Drücken Sie den Lautstärke-Regler zum Anrufen. "NO PRESET" erscheint, wenn kein Kontakt gespeichert ist.

BLUETOOTH®

Bluetooth-Modus-Einstellungen

1 Halten Sie gedrückt.
2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler.
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand.
4 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie Q/5

Standard:XX

BT MODE

PHONE SELECT*	Wählt das Telefon oder Audiogerät zum Anschließen oder Abtrennen.
	“*” erscheint vor dem Gerätenamen, wenn angeschlossen.
AUDIO SELECT*	“>” erscheint vor dem aktuellen Wiedergabe-Audiogerät.
DEVICEDELETE	1 Drehen Sie den Lautstärke-Regler zum Wählen eines Geräts zum Löschen, und drücken Sie dann den Regler.2 Drehen Sie den Lautstärke-Regler zum Wählen von [YES] oder [NO], und drücken Sie dann den Regler.
PIN CODE EDIT (0000)	Ändert den PIN-Code (bis zu 6 Stellen).1 Drehen Sie den Lautstärke-Regler zum Wählen einer Nummer.2 Drücken Sie ◀ ◀ und ◀ Eingabeposition zu verschieben.Wiederholen Sie Schritt 1 und 2, bis die Eingabe des PIN-Codes beendet ist.3 Drücken Sie den Lautstärke-Regler zum Bestätigen.
RECONNECT ON	____: Die Einheit stellt die Verbindung automatisch neu her, wenn das zuletzt angeschlossene Bluetooth-Gerät innerhalb der Reichweite ist. ; OFF: Hebt auf.
AUTOPAIRINGON	____: Die Einheit führt automatisch Pairing mit dem unterstützten Bluetooth-Gerät aus (iPhone/iPod touch/Android-Gerät), wenn sie über die USB-Eingangsklemme verbunden wird. Je nach dem Betriebssystem des angeschlossenen Geräts arbeitet diese Funktion möglicherweise nicht. ; OFF: Hebt auf.
INITIALIZE YES	: Initialisiert alle Bluetooth-Einstellungen (einschließlich gespeichertes Pairing, Telefonbuch usw.). ; NO Hebt auf.
INFORMATION	MY BT NAME: Zeigt den Namen der Einheit an (“KW-DB9BT”). ;MY ADDRESS: Zeigt die Adresse dieser Einheit.

* Sie können maximal zwei Bluetooth-Telefone und ein Bluetooth-Audiogerät zur Zeit anschließen.

Prüfmodus für Bluetooth-Kompatibilität

Sie können die Konnektivität des unterstützten Profils zwischen dem Bluetooth-Gerät und der Einheit prüfen.

- Stellen Sie sicher, dass kein Bluetooth-Gerät gekoppelt ist.

1 Halten Sie 📞 - 📞 gedrückt.

"BLUETOOTH" ↔ "CHECK MODE" erscheint.

"SEARCH NOW USING PHONE" → "PIN IS 0000" scrollt durch das Display.

2 Suchen und wählen Sie "KW-DB9 BT" am Bluetooth-Gerät innerhalb von 3 Minuten.

3 Führen Sie (A), (B) oder (C) aus, je nachdem was im Display erscheint.

(A) "PAIRING" → "XXXXXX" (6-stelliger Passkey): Stellen Sie sicher, dass der gleiche Passkey auf der Einheit und auf dem Bluetooth-Gerät erscheint, und bedienen Sie dann das Bluetooth-Gerät, um den Passkey zu bestätigen.

(B) "PAIRING" → "PIN IS 0000". Geben Sie "0000" auf dem Bluetooth-Gerät ein.

(C) "PAIRING": Bedienen Sie das Bluetooth-Gerät, um das Pairing zu bestätigen.

Nachdem das Pairing erfolgreich ausgeführt ist, erscheint "PAIRING OK" → "[Gerätename]", und die Prüfung der Bluetooth-Kompatibilität beginnt.

Wenn "CONNECT NOW USING PHONE" erscheint, bedienen Sie das Bluetooth-Gerät, um Telefonbuch-Zugriff zu erlauben, um fortzufahren.

"TESTING" blinkt im Display.

BLUETOOTH®

Das Konnektivitätsergebnis blinkt im Display. "PAIRING OK" und/oder "HANDS-FREE OK" ^1 und/oder "AUD.STREAM OK" ^2 und/oder "PBAP OK" ^*3 : Kompatibel

*1 Kompatibel mit Hands-Free Profile (HFP)
*2 Kompatibel mit Advanced Audio Distribution Profile (A2DP)
*3 Kompatibel mit Phonebook Access Profile (PBAP)

Nach 30 Sekunden erscheint "PAIRING DELETED", um anzuzeigen, dass Pairing gelöscht wurde, und die Einheit beendet den Prüfmodus.

- Zum Abbrechen halten Sie SOURCE ⏻ gedrückt, um die Stromversorgung auszuschalten, und schalten Sie dann die Stromversorgung erneut ein.

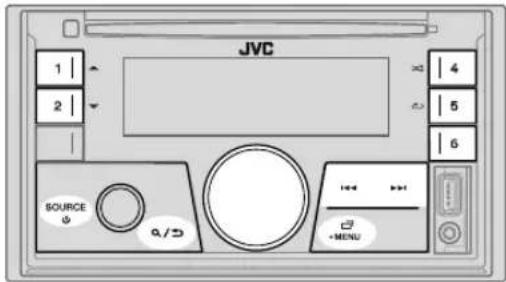

BLUETOOTH — Audio

Während BT AUDIO als Quelle eingestellt ist, können Sie die Verbindung zu fünf Bluetooth-Audiogeräten herstellen und zwischen diesen Geräten umschalten.

JVC 1 2 3 4 5 6 SOURCE 0/5 +MENU

Audioplayer über Bluetooth

1 Drücken Sie SOUNGE oft zum Wählen von BT AUDIO.
2 Bedienen Sie den Bluetooth-Audioplayer zum Starten der Wiedergabe.

Zum Auf der Frontblende
Wiedergabe/Pause Drücken Sie den Lautstärke-Regler.

Wählen Sie die Gruppe oder den Ordner

Drücken Sie 1▲/2▼.

Rückwärts-Sprung/Vorwärts-Sprung

Drücken Sie ◀◀/▶▶

Vorspulen/Rückspule

Halten Sie ▶◀/▶▶I gedrückt.

Wiederholte Wiedergabe Drücken Sie

5 ⇌ wiederholt.

TRACK REPEAT, ALL REPEAT, REPEAT OFF

Zufallswiedergabe

Drücken Sie 4 × wiederholt.

GROUP RANDOM, ALL RANDOM, RANDOM OFF

Auswählen einer Datei aus einem Ordner/einer Liste

Siehe "Auswählen einer Datei aus einem Ordner/einer Liste" auf Seite 11.

BLUETOOTH®

Zum Auf der Frontblende

Umschalten zwischen angeschlossenen Bluetooth-Audiogeräten

Drücken Sie 6.*

* Durch Drücken der "Play"-Taste am angeschlossenen Gerät selber wird ebenfalls die Tonausgabe vom Gerät umgeschaltet.

Die Bedienungen und Displayanzeigen unterscheiden möglicherweise sich je nach Verfügbarkeit auf dem angeschlossenen Gerät.

Einstellungen zur Verwendung der JVC Remote-Anwendung

JVC Remote Anwendung ist darauf ausgelegt, die Bedienung des JVC Auto-Receivers vom iPhone/iPod (über Bluetooth oder über USB-Eingang) oder Android-Smartphone (über Bluetooth) auszuführen.

Vorbereitung:

Installieren Sie vor dem Verbinden die neueste Version der JVC Remote-Anwendung auf Ihrem Gerät. Für die neueste Information besuchen Sie http://www.jvc.net/cs/car/.

1 Halten Sie gedrückt.

2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler.

3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist.

4 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie Q/3

Standard: XX

REMOTE APP
SELECT	Wählen Sie das Gerät (IOS oder ANDROID), das die Anwendung ausführen soll.
IOS YES	: Wählt das über Bluetooth oder USB-Eingang angeschlossene iPhone/iPod, das die Anwendung ausführen soll.: NO: Hebt auf.Wenn IOS gewählt ist, wählen Sie iPod BT Quelle (oder iPod USB, wenn Ihr iPhone/iPod über USB-Eingang angeschlossen ist) zum Aktivieren der Anwendung.• Die Konnektivität der Anwendung wird unterbrochen oder abgetrennt, wenn:- Sie von der iPod BT-Quelle auf eine andere Wiedergabequelle umschalten, die über den USB-Eingang angeschlossen ist.- Sie können von iPod USB-Quelle auf iPod BT-Quelle umschalten.
ANDROID YES	: Wählt das Android-Smartphone zur Verwendung der Anwendung über Bluetooth.;NO: Hebt auf.
ANDROID LIST*	Wählt das Android-Smartphone zur Verwendung aus der Liste.
STATUS	Zeigt den Status des gewählten Geräts.IOS CONNECTED: Sie können die Anwendung mit dem über Bluetooth oder USB-Eingang angeschlossenen iPhone/iPod verwenden.IOS NOT CONNECTED: Kein IOS-Gerät ist zur Verwendung der Anwendung angeschlossen.ANDROID CONNECTED: Sie können die Anwendung mit dem über Bluetooth angeschlossenen Android-Smartphone verwenden.ANDROID NOT CONNECTED: Kein Android-Gerät ist zur Verwendung der Anwendung angeschlossen.

* Wird nur angezeigt, wenn [ANDROID] unter [SELECT] auf [YES] gestellt ist.

BLUETOOTH®

Hören von iPhone/iPod über Bluetooth

Sie können die Titel auf dem iPhone/iPod über Bluetooth auf dieser Einheit hören.

Drücken Sie Source oft zum Wählen von iPod BT.

• Sie können das iPod/iPhone auf gleiche Weise wie iPod/iPhone über USB-Eingang bedienen. (◀0)
• Wenn Sie ein iPhone/iPod an den USB-Eingang anschließen, während Sie die iPod BT-Quelle hören, schaltet die Quelle automatisch auf iPod USB um. Drücken Sie SOURCE ⏻, um iPod BT zu wählen wenn das Gerät immer noch über Bluetooth angeschlossen ist.

Internetradio über Bluetooth

Sie können internetradio (Spotify) auf dem iPhone/iPod touch/Android-Gerät über Bluetooth auf dieser Einheit hören.
- Stellen Sie sicher, dass an dem USB-Eingang kein Gerät angeschlossen ist.

Spotify hören

Vorbereitung:

Wählen Sie [ON] für [SPOTIFY SRC] in [SOURCE SELECT]. (→4)

1 Öffnen Sie die Spotify-Anwendung auf Ihrem Gerät.
2 Verbinden Sie Ihr Gerät über Bluetooth-Verbindung. (43)
3 Drücken Sie SOURCE ⏻ wiederholt, um SPOTIFY (für iPhone/iPod) oder SPOTIFY BT (für Android-Gerät) zu wählen. Die Quelle wird umgeschaltet, und die Sendung startet automatisch.

- Sie können das Spotify auf gleiche Weise wie Spotify über USB-Eingang bedienen. (→2)

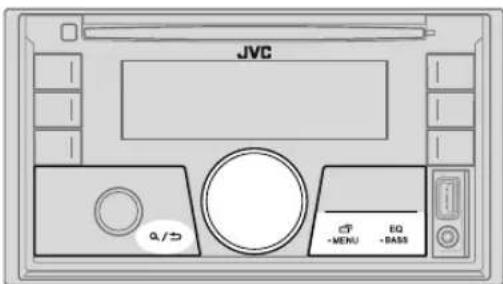

AUDIOEINSTELLUNGEN

JVC a/3 MENU EQ BASS

Wählen Sie einen Vorwahl-Equalizer direkt

Drücken Sie EQ-BASSolt.

(oder)

Drücken Sie EQ-BASS, und drehen Sie dann den Lautstärke-Regler innerhalb von 5 Sekunden.

Vorwahl-Equalizer:

FLAT (Standard), DRVN 3, DRVN 2, DRVN 1, HARD ROCK, HIP HOP, JAZZ, POP, R&B, USER, CLASSICAL

- Der Drive-Equalizer (DRVN 3/DRVN 2/DRVN 1) hebt spezifische Frequenzen an, um Störgeräusche von außerhalb des Fahrzeugs oder Laufgeräusche der Reifen zu verringern.

Speichern Ihre eigenen Klangeinstellungen

1 Halten Sie EQ-BASS, um auf EASY EQ-Suche zu schalten.
2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands, und drücken Sie dann den Regler. Siehe [EASY EQ] bezüglich der Einstellung ( -21 ), und das Ergebnis wird unter [USER] gespeichert.
- Zum Zurückschalten zum vorherigen Einstellelement drücken Sie /
• Zum Beenden drücken Sie EQ-BASS.

AUDIOEINSTELLUNGEN

Andere Einstellungen

1 Halten Sie getrückt.
2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler.
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand.
4 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie Q/3

Standard: XX

EQ SETTING
PRESET EQ	Wählt einen Vorwahl-Equalizer, der für das Musikgenre geeignet ist.· Wählen Si[USER], um die in [EASY EQ]oder [PRO EQ] vorgenommenen Einstellungen zu verwenden.FLAT.DRVN 3/DRVN 2/DRVN 1:HARD ROCK/HIP HOP/JAZZ/POP/R&B/USER/CLASSICAL
EASY EQ	Justieren Ihre eigenen Klangeinstellungen.· Diese Einstellungen werden unter [USER] gespeichert.· Die vorgenommenen Einstellungen können die aktuellen Einstellungen von beeinflussen.SUB.W SP* 1* 2: 00 bis+06 (Standard: +03SUB.W* 1: -50 bis+10 — 00BASS: LVL-09 bisLVL+09 — LVL 00MID: LVL-09 bisLVL+09 — LVL 00TRE: LVL-09 bisLVL+09 — LVL 00

PRO EQ	Justieren Ihre eigenen Klangeinstellungen.· Diese Einstellungen werden unter [USER] gespeichert.· Die vorgenommenen Einstellungen können die aktuellen Einstellungen von [EASY EQ] beeinflussen.
62.5HZLEVEL -09 bis LEVEL +09 (LEVEL 00): Stellt den Pegel zum Speichern für jede Quelle ein.(Bevor Sie eine Einstellung vornehmen, wählen Sie eine anzupassende Quelle aus.)ON: Schaltet den erweiterten Bass ein.; OFF: Hebt auf.
100HZ/160HZ/ 250HZ/400HZ/630HZ/ 1KHZ/1.6KHZ/2.5KHZ/4KHZ/6.3KHZ/10KHZ/16KHZLEVEL -09 bis LEVEL +09 (LEVEL 00): Stellt den Pegel zum Speichern für jede Quelle ein.(Bevor Sie eine Einstellung vornehmen, wählen Sie eine anzupassende Quelle aus.)
Q FACTOR 1.35	/1.50/2.00: Den Qualitätsfaktor einstellen.
AUDIO CONTROL
BASS BOOST	LEVEL +01bis LEVEL +05: Wählt Ihren bevorzugten Bass-Boost-Pegel.;OFF: Hebt auf.
LOUDNESS LEVEL 01	LEVEL 02: Verstärkt niedrige oder hohe Frequenzen, um eine gute Klangwirkung auch bei niedriger Lautstärke zu erhalten.; OFF: Hebt auf.
SUB.W LEVEL*1	SPK-OUT*2	(Nicht anwendbar, wenn 3-Wege-Übergang gewählt ist.)SUB.W 00 bisSUB.W +06 (SUB.W +03): Stellt den Ausgangspegel des über Lautsprecherleitung angeschlossenen Subwoofers ein.(→4)
	PRE-OUT	SUB.W -50bis SUB.W +10 (SUB.W 00): Stellt den Ausgangspegel des an die Line-Out-Anschlüsse (SW) über einen externen Verstärker angeschlossenen Subwoofers ein.(→4)
SUBWOOFERSET	ON Schaltet den Subwoofer-Ausgang ein.; OFF: Hebt auf.

*1,*2:(-22)

AUDIOEINSTELLUNGEN

FADER	(Nicht anwendbar, wenn 3-Wege-Übergang gewählt ist.)POSITION R15 bis POSITION F15 (POSITION 00): Stellen Sie die Ausgangsbalance zwischen vorderen und hinteren Lautsprechern ein.
BALANCE*3	POSITION L15 bis POSITION R15 (POSITION 00): Stellen Sie die Ausgangsbalance zwischen linken und rechten Lautsprechern ein.
VOLUME ADJUST LEVEL –15 bis LEVEL +06 (LEVEL 00): Nehmen Sie die Vorwahl des anfänglichen Lautstärkepegels für jede Quelle (in Bezug auf den FM (UKW)-Lautstärkepegel) vor. Vor der Einstellung wählen Sie eine anzupassende Quelle aus.
AMP GAINLOW POWER : Beschränkt den maximalen Lautstärkepegel auf 25. (Wählen Sie dies, wenn die Maximalleistung jedes Lautsprechers weniger als 50 W beträgt, um Schäden an den Lautsprechern zu verhindern). ;HIGH POWER: Der maximale Lautstärkepegel ist 35.
SPK/PRE OUT	(Nicht anwendbar, wenn 3-Wege-Übergang gewählt ist.)Wählen Sie je nach der Art des Lautsprecheranschlusses die geeignete Einstellung, um den gewünschten Ausgang zu erhalten. (-23, Lautsprecher-Ausgangseinstellungen)
SPEAKER SIZE	Je nach dem gewählten Übergangstyp (-X ' OVER TYPE]) werden die Einstellpunkte 2-Wege-Übergang oder 3-Wege-Übergang gezeigt. (-23, Übergangseinstellungen)Als Standard ist der 2-Wege-Übergangstyp gewählt.
X 'OVER
DTA SETTINGS	Für Einstellungen, → 25, Einstellungen der digitalen Zeitanpassung.
CAR SETTINGS
X 'OVER TYPE	Vorsicht: Passen Sie die Lautstärke an, bevor der Punkt [X ' OVER TYPE] geändert wird, um plötzliche Schwankungen im Ausgangspegel zu vermeiden.
2-WAY	(Wird nur angezeigt, wenn[3-WAY] gewählt ist.)YES: Wählt den Zwei-Wege-Übergangstyp. ;NO: Hebt auf.
3-WAY	(Wird nur angezeigt, wenn[2-WAY] gewählt ist.)YES: Wählt den Drei-Wege-Übergangstyp. ;NO: Hebt auf.

SOUND EFFECT
SPACE ENHANCE	(Gilt nicht für FM/AM-Quelle und DAB-Quelle.)SMALL/MEDIUM/LARGE: Erlaubt virtuelle Verbesserung des Klangraums. ;OFF: Hebt auf.
SND RESPONSE LEVEL1	/LEVEL2/LEVEL3: Lässt den Klang virtuell realistischer wirken. ;OFF: Hebt auf.
SOUND LIFT LOW	/MIDDLE/HIGH: Stellt die von den Lautsprechern gehörte Klangposition virtuell ein. ;OFF: Hebt auf.
VOL LINK EQ ON	: Hebt die Frequenz an, um Störgeräusche von außerhalb des Fahrzeugs oder Laufgeräusche der Reifen zu verringern. ;OFF: Hebt auf.
K2 TECHNOLOGY	(Gilt nicht für FM/AM-Quelle, DAB-Quelle und AUX-Quelle.)ON: Verbessern Sie die Klangqualität von komprimierter Musik. ;OFF: Hebt auf.

*1 Wird nur angezeigt, wenn [SUBWOOFER SET] auf [ON] gestellt ist.
*2 Für 2-Wege-Übergang: Wird nur angezeigt, wenn [SPK/PRE OUT] auf [SUB.W/SUB.W] gestellt ist. (23)
*3 Die Einstellung kann nicht den Subwoofer-Ausgang beeinflussen.

AUDIOEINSTELLUNGEN

Lautsprecher-Ausgangseinstellungen [SPK/PRE OUT]

(Gilt nur wenn [X' OVER TYPE] auf [2-WAY] gestellt ist) (→ 22)

Wählen Sie die Ausgangseinstellung für die Lautsprecher [SPK/PRE OUT], basierend auf der Art des Lautsprecheranschlusses.

nschluss über Line-Out-Buchsen

Für Verbindungen über einen externen Verstärker(34)

Einstellung auf [SPK/PRE OUT]	Audiosignal über Line-Out-Anschluss
	FRONT REAR SW
REAR/REAR (Standard)	Vorderer Lautsprecherausgang	Hinterer Lautsprecherausgang	Subwoofer-Ausgang
SUB.W/SUB.W	Vorderer Lautsprecherausgang	L (links): Subwoofer-AusgangR (rechts):(Stummschaltung)	Subwoofer-Ausgang

nschluss über Lautsprecherkabel

Für Verbindungen ohne externen Verstärker. Mit diesen Einstellungen können Sie aber auch den Subwoofer-Ausgang genießen. (84)

Einstellung auf [SPK/PRE OUT]	Audiosignal über hintere Lautsprecherleitung
	L (links) R (rechts)
REAR/REAR	Hinterer Lautsprecherausgang Hinterer Lautsprecherausgang
SUB.W/SUB.W	Subwoofer-Ausgang (Stummschaltung)

Wenn [SUB.W/SUB.W] gewählt ist:

- [120HZ] ist in [SUBWOOFER LPF] gewählt, und [THROUGH] steht nicht zur Verfügung. (-24)

- [POSITION R02] ist in [FADER]gewählt, und der Wahlbereich ist [POSITION R15] bis [POSITION 00].(2)

Übergangseinstellungen

Im Folgenden werden die verfügbaren Einstellpunkte für 2-Wege-Übergang und 3-Wege-Übergang gezeigt.

Vorsicht

Wählen Sie einen Übergangstyp entsprechend der Art des Anschlusses der Lautsprecher.(→4)

Wenn Sie einen falschen Typ wählen:

• Die Lautsprecher können beschädigt werden.

- Der Ausgangstonpegel kann sehr hoch oder niedrig sein.

SPEAKER SIZE

Wählt entsprechend der Größe der angeschlossenen Lautsprecher für optimale Leistung.

- Die Einstellungen für Frequenz und Flanke werden automatisch für die Übergangseinstellung des gewählten Lautsprechers übernommen.

- Wenn 2-Wege-Übergang gewählt ist und [NONE] für [TWEETER] von [FRONT], [REAR] und [SUBWOOFER] für [SPEAKER SIZE] gewählt ist, steht die Einstellung [X' OVER] des gewählten Lautsprechers nicht zur Verfügung.

- Wenn 3-Wege-Übergang gewählt ist, wenn [NONE] für [WOOFER] von [SPEAKER SIZE] gewählt ist, steht die Einstellung [X'OVER] von [WOOFER] nicht zur Verfügung.

X'OVER(Übergang)

- [FRQ]/[F-HPF FRQ]/[R-HPF FRQ]/[SW LPF FRQ]/[HPF FRQ] [LPF FRQ]: Passt die Übergangsfrequenz für die gewählten Lautsprecher an (Hochpassfilter oder Tiefpassfilter).

Wenn [THROUGH] gewählt ist, werden alle Signale zu den gewählten Lautsprechern gesendet.

- [SLOPE]/[F-HPF SLOPE]/[R-HPF SLOPE]/[SW LPF SLOPE]/[HPF SLOPE]/[LPF SLOPE]: Passt die Stellt die Übergangsflanke an.

Nur wählbar, wenn eine andere Einstellung als [THROUGH] für die Übergangsfrequenz gewählt ist.

- [SW LPF PHASE]/[PHASE]: Wählt die Phase des Lautsprecherausgangs so, dass sie dem anderen Lautsprecherausgang entspricht.

- [GAIN LEFT]/[GAIN RIGHT]/[F-HPF GAIN]/[R-HPF GAIN][SW LPF GAIN]/[GAIN]: Passt die Ausgangslautstärke des gewählten Lautsprechers an.

AUDIOEINSTELLUNGEN

Einstellpunkte für 2-Wege-Übergang

SPEAKER SIZE
FRONT SIZE		8CM/10CM/12CM/13CM/16CM/17CM/18CM/4×6/5×7/6×8/6×9/7×10
	TWEETER	SMALL/MIDDLE/LARGE/NONE (nicht angeschlossen)
REAR *1	8CM/10CM/12CM/13CM/16CM/17CM/18CM/4×6/5×7/6×8/6×9/7×10/NONE (nicht angeschlossen)
SUBWOOFER *2	16CM/20CM/25CM/30CM/38CM OVER/NONE (nicht angeschlossen)
X'OVER
TWEETER FRQ		1KHZ/ 1.6KHZ/2.5KHZ/4KHZ/5KHZ/6.3KHZ/8KHZ/ 10KHZ/12.5KHZ
	GAIN LEFT	-08DB bis 00DB
	GAIN RIGHT	-08DB bis 00DB
FRONT HPF F-HPF FRQ		30HZ/ 40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	F-HPF SLOPE	-06DB/-12DB/-18DB/-24DB
	F-HPF GAIN	-08DB bis 00DB
REAR HPF *1	R-HPF FRQ 30HZ	/ 40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	R-HPF SLOPE	-06DB/-12DB/-18DB/-24DB
	R-HPF GAIN	-08DB bis 00DB
SUBWOOFER LPF *2	SW LPF FRQ 30HZ	/ 40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	SW LPF SLOPE	-06DB/-12DB/-18DB/-24DB
	SW LPF PHASE	REVERSE (180°)/NORMAL (0°)
	SW LPF GAIN	-08DB bis 00DB

Einstellpunkte für 3-Wege-Übergang

SPEAKER SIZE
TWEETER	SMALL/MIDDLE/LARGE
MID RANGE	8CM/10CM/12CM/13CM/ 16CM /17CM/18CM/4×6/5×7/6×8/6×9
WOOFER*2	16CM/20CM/ 25CM /30CM/38CM OVER/NONE (nicht angeschlossen)
X'OVER
TWEETER HPF FRQ	1KHZ/1.6KHZ/2.5KHZ/ 4KHZ /5KHZ/6.3KHZ/8KHZ/10KHZ/12.5KHZ
	SLOPE -06DB/-12DB
	PHASE REVERSE( 180^ )/ (0°)
	GAIN -08DB bis 00DB
MID RANGE HPF FRQ	30HZ/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	HPF SLOPE -06DB/-12DB
	LPF FRQ 1KHZ/1.6KHZ/2.5KHZ/4KHZ/5KHZ/6.3KHZ/8KHZ/10KHZ/12.5KHZ/THROUGH
	LPF SLOPE -06DB/-12DB
	PHASE REVERSE( 180^ )/ (0°)
	GAIN -08DB bis 00DB
WOOFER*2	LPF FRQ 30HZ /40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	SLOPE -06DB/-12DB
	PHASE REVERSE( 180^ )/ (0°)
	GAIN -08DB bis 00DB

*1 Wird nur angezeigt, wenn [SPK/PRE OUT] auf [REAR/REAR] gestellt ist. (23)

*2 Wird nur angezeigt, wenn [SUBWOOFER SET] auf [ON] gestellt ist. (-21)

AUDIOEINSTELLUNGEN

Einstellungen der digitalen Zeitanpassung

Die digitale Zeitanpassung stellt die Verzögerungszeit des Lautsprecherausgangs ein, um eine geeignetere Umgebung für Ihr Fahrzeug zu erzeugen.

- Für die weitere Informationen, → Bestimmen des Werts für [DISTANCE] und [GAIN] unter [DTA SETTINGS].

DTA SETTINGS

POSITION	Wählt Ihre Hörposition (Bezugspunkt).ALL: Keine Kompensation; FRONT RIGHT: Vorderer rechter Sitz;FRONT LEFT: Vorderer linker Sitz; FRONT ALL: Vorderer Sitz• [FRONT ALL] wird nur angezeigt, wenn [X ' OVER TYPE] auf [2-WAY] gestellt ist. (→22)
DISTANCE *1	0CM bis 610CM: Stellen Sie den auszugleichenden Abstand fein ein.
GAIN *1	-8DB bis 0DB: Nehmen Sie Anpassung der Ausgangslautstärke des gewählten Lautsprechers vor.
DTA RESET YES	: Setzt die Einstellungen [DISTANCE] und [GAIN]) der gewählten [POSITION] auf Standardwerte zurück.; NO Hebt auf.
CAR SETTINGS	Identifizieren Sie Ihren Fahrzeugtyp und die Lage der hinteren Lautsprecher, um die Anpassung für [DTA SETTINGS] vorzunehmen.
CAR TYPE COMPACT	/FULL SIZE CAR/WAGON/MINIVAN/SUV/MINIVAN(LONG): Wählt den Typ des Fahrzeugs. OFF: Keine Kompensation.
R-SP LOCATION *2	Wählt die Lage der hinteren Lautsprecher in Ihrem Fahrzeug, um den weitesten Abstand von der gewählten Hörposition zu berechnen (Bezugspunkt).DOORREAR DECK: Nur wählbar, wenn [CAR TYPE] als [OFF], [COMPACT], [FULL SIZE CAR]. [WAGON] oder [SUV] gewählt ist.2ND ROW/3RD ROW: Nur wählbar, wenn [CAR TYPE] als[MINIVAN] oder[MINIVAN(LONG)] gewählt ist.

Bestimmen des Werts für [DISTANCE] und [GAIN] unter [DTA SETTINGS]

150 cm 43 cm 75 cm +75 cm +9 cm 100 cm

Wenn Sie den Abstand von der Mitte der momentan eingestellten Hörposition zu jedem Lautsprecher festlegen, wird die Verzögerungszeit automatisch berechnet und eingestellt.

1 Bestimmen Sie die Mitte der momentan eingestellten Hörposition als Bezugspunkt.

2 Messen Sie den Abstand vom Bezugspunkt zu den Lautsprechern.

3 Berechnen Sie die Unterschiede zwischen dem Abstand des am weitesten entfernten Lautsprechers (hinteren Lautsprechers) und anderen Lautsprechern.

4 Stellen Sie den in Schritt 3 für die einzelnen Lautsprecher berechneten Wert für [DISTANCE] ein.

5 Stellen Si[GAIN] für einzelne Lautsprecher ein. Beispiel: Wenn [FRONT ALL] als Hörposition gewählt ist

*1 Bevor Sie eine Einstellung vornehmen, wählen Sie den Lautsprecher aus:

Wenn 2-Wege-Übergang gewählt ist:

FRONT LEFT/FRONT RIGHT/REAR LEFT/REAR RIGHT/SUBWOOFER

[REAR LEFT], [REAR RIGHT] und [SUBWOOFER] ist nur wählbar, wenn eine andere Einstellung als [NONE] für [REAR] und [SUBWOOFER] unter [SPEAKER SIZE] gewählt ist. (24)

Wenn 3-Wege-Übergang gewählt ist:

TWEETER LEFT/TWEETER RIGHT/MID LEFT MID RIGHT/WOOFER:

- [WOOFER] ist nur wählbar, wenn eine andere Einstellung als [NONE] und [WOOFER] unter [SPEAKER SIZE] gewählt ist. (24)

*2 Wird nur angezeigt, wenn [X 'OVER TYPE] auf [2-WAY] (→22) gestellt ist und eine andere Einstellung als [NONE] für [REAR] unter [SPEAKER SIZE] gewählt ist. (→24)

DISPLAY-EINSTELLUNGEN

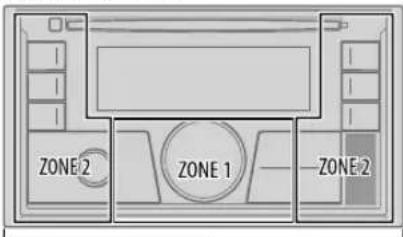

Zonen-Identifikation für Helligkeitseinstellungen

DISP ZONE ZONE 2 ZONE 1 ZONE 2

Zonen-Identifikation für Farbeinstellung

ZONE 2 ZONE 1 ZONE 2

ALL ZONE

1 Halten Sie gedrückt.
2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler.
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/ aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand.
4 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie Q/5

Standard: XX

DISPLAY
DIMMER	Blenden Sie die Beleuchtung ab.OFF: Die Abblendung ist ausgeschaltet. Die Helligkeit wechselt auf [DAY]-Einstellung um.ON: Die Abblendung ist eingeschaltet. Die Helligkeit wechselt auf [NIGHT] -Einstellung um. (BRIGHTNESS)DIMMER TIME: Stellen Sie die Anfangs- und Endzeit für die Abblendfunktion ein.1 Drehen Sie den Lautstärke-Regler zum Einstellen der Einschaltzeit [ON], und drücken Sie dann den Regler.2 Drehen Sie den Lautstärke-Regler zum Einstellen der Einschaltzeit [OFF], und drücken Sie dann den Regler.(Standard: [ON]: 18:00; [OFF]: 6:00)DIMMER AUTO: Die Abblendung schaltet automatisch ein und aus, wenn Sie die Autoscheinwerfer ein- oder ausschalten. *)
BRIGHTNESS	Stellen Sie die Helligkeit für Tag und Nacht separat ein.1 DAY/NIGHT: Wählen Sie Tag oder Nacht.2 Wählen Sie eine Zone. (Siehe Abbildung in der linken Spalte.)3 LEVEL 00 bis LEVEL 31: Stellen Sie den Helligkeitspegel ein.
TEXT SCROLL*2	SCROLL ONCE: Scrollt die Display-Information einmal.;SCROLL AUTO: Wiederholt das Scrollen in 5-Sekunden-Intervallen.;SCROLL OFF: Hebt auf.

*1 Die Steuerleitungsverbindung für Beleuchtung ist erforderlich. (-34)
*2 Manche Zeichen oder Symbole werden nicht richtig angezeigt (oder werden ausgeblendet).

DISPLAY-EINSTELLUNGEN

COLOR
PRESET	Wählen Sie die Beleuchtungsfarben für die Tasten in verschiedenen Zonen separat.1 Wählen Sie eine Zone. (-26)2 Wählen Sie eine Farbe für die gewählte Zone.COLOR 01 bis COLOR 49USER: Die Farbe, die Sie für [DAY COLOR] oder [NIGHT COLOR] festgelegt haben, wird gezeigt.COLOR FLOW01 bis COLOR FLOW03: Die Farbe wechselt bei unterschiedlichen Geschwindigkeiten.CRYSTAL/ FLOWERFOREST GRADATION/OCEAN/RELAX/SUNSET: Das gewählte Farbmuster wird gezeigt. *3 (Nur wählbar, wenn [ALL ZONE] in Schritt1 gewählt ist.)
DAY COLOR	Speichern Sie Ihre eigenen Tages- und Nachtbeleuchtungsfarben für verschiedene Zonen.1 Wählen Sie eine Zone. (-26)2 RED/GREEN BLUE: Wählen Sie eine Primärfarbe.3 00 bis 31: Wählen Sie den Pegel.
NIGHT COLOR	Wiederholen Sie Schritt 2 und 3 zur Einstellung aller Primärfarben.Ihre Einstellung wird unter [USER] in [PRESET] gespeichert.[NIGHT COLOR] oder [DAY COLOR] wird durch Ein- oder Ausschalten des Autoscheinwerfers umgestellt.
COLOR GUIDE	ON: Ändert die Tastenbeleuchtung, wenn Einstellungen auf dem Menü und Listensuche ausgeführt werden. ;OFF: Hebt auf.

*3 Wenn eines dieser Farbmuster gewählt ist, wechselt die Beleuchtungsfarbe für[ZONE 1], und [ZONE 2] auf Standardfarben.

ZURBEZUGNAHME

Wartung

Reinigung des Geräts

Wischen Sie die Frontblende mit einem trockenen Silikonlappen oder weichen Lappen sauber.

Handhabung von Discs:

• Berühren Sie nicht die Aufnahme-Oberfläche der Disc.
• Kleben Sie keine Aufkleber oder ähnliches auf eine Disc. Verwenden Sie dem entsprechend auch keine Discs, auf denen sich bereits ein Aufkleber befindet.
• Verwenden Sie kein Zubehör für die Disc.
• Reinigen Sie CDs stets von der Mitte einer Disc nach außen hin.
• Reinigen Sie die Disc mit einem trockenen Silikonlappen oder weichen Lappen. Verwenden Sie keine Lösungsmittel.
• Ziehen Sie Discs beim Entfernen aus dem Gerät horizontal heraus.
• Entfernen Sie vor dem Einsetzen einer Disc die Grate vom Mittenloch und der Disc-Kante.

■ Weitere Informationen

Bei: – Neuste Firmware-Aktualisierungen und eine Liste der neuesten kompatiblen Artikel

JVC-Originalanwendung

– Jegliche neuesten Informationen

Besuchen Sie http://www.jvc.net/cs/car/.

Allgemeines

- Dieses Gerät kann nur die folgenden CDs abspielen:

• DualDisc-Wiedergabe: Die Nicht-DVD-Seite einer "DualDisc" entspricht nicht dem "Compact Disc Digital Audio"-Standard. Deshalb kann die Verwendung der Nicht-DVD-Seite einer DualDisc auf diesem Produkt nicht empfohlen werden.
• Für detaillierte Information und Hinweise über abspielbare Audiodateien besuchen Sie http://www.jvc.net/cs/car/.

ZURBEZUGNAHME

AbspielbareDateien

• Wiederzugebende Audiodateien:

Für Disc: MP3 (.mp3), WMA (.wma), AAC (.aac)

Für USB-Massenspeichergerät:

MP3 (.mp3), WMA (.wma), AAC (.aac), AAC (.m4a), WAV (.wav), FLAC (.flac)

• Abspielbare Disc-Medien: CD-R/CD-RW/CD-ROM

- Abspielbares Disc-Dateiformat: ISO 9660 Level 1/2, Joliet, Lange Dateinamen.

- Mögliche Dateisysteme auf USB-Geräten: FAT12, FAT16, FAT32

Auch wenn Audiodateien den oben aufgeführten Standards entsprechen, kann das Abspielen unter Umständen auf Grund von Typ oder Zustand der Medien bzw. Geräte nicht möglich sein.

Die AAC (.m4a)-Datei in einem CD eine von iTunes codierte kann nicht auf diesem Gerät abgespielt werden.

Nicht abspielbare Discs

• Discs mit nicht runder Form.

- Discs die auf der Aufnahme-Oberfläche eingefärbt oder verschmutzt sind.

- Recordable/ReWritable Discs, die nicht abgeschlossen (finalisiert) wurden.

- 8-cm-CD. Falls Sie versuchen, einen Adapter zu verwenden, kann es zu einer Fehlfunktion kommen.

Wissenswertes über USB-Geräte

- Sie können ein USB-Gerät nicht über einen USB-Hub anschließen.

- Der Anschluss eines Kabels mit einer Gesamtlänge von mehr als 5 m kann eine fehlerhafte Wiedergabe verursachen.

- Diese Einheit kann nicht ein USB-Gerät mit einer anderen Bewertung als 5 V und mehr als 1,5 A erkennen.

Wissenswertes über iPod/iPhone

• Über USB-Eingangsterminal:

Made for

- iPod touch (5th und 6th generation)

Es ist nicht möglich, Videodateien im Menü "Videos" in [HEAD MODE] zu durchsuchen.

Die Song-Reihenfolge, die im gewählten Menü dieser Einheit erscheint, kann sich vom iPod/iPhone unterscheiden.

Je nach der Version des Betriebssystems des iPod/iPhone sind einige Funktionen möglicherweise nicht verfügbar.

Wissenswertes über Android-Geräte

• Diese Einheit unterstützt Android OS 4.1 und höher.
• Manche Android-Geräte (mit OS 4.1 und höher) unterstützen möglicherweise Android Open Accessory (AOA) 2.0 nicht vollständig.
• Wenn das Android-Gerät sowohl Massenspeicherklasse-Gerät als auch AOA 2.0 unterstützt, hat diese Einheit immer Wiedergabe über AOA 2.0 als Vorrang.

Wissenwertes über Spotify

• Spotify-Anwendung unterstützt:
• iPhone 4S, 5, 5S, 5C, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus (iOS 8 oder höher)
• iPod touch (5th und 6th generation)
• Android OS 4.0.3 oder höher
• Spotify ist ein Dritter Dienstanbieter, deshalb bleiben unangekündigte Änderungen der technischen Daten jederzeit vorbehalten. Entsprechend kann die Kompatibilität eingeschränkt sein, oder einzelne oder alle der Dienste können unverfügbar werden.
• Bestimmte Funktionen von Spotify können nicht von dieser Einheit bedient werden.
• Bezüglich Fragen zur Verwendung der Anwendung wenden Sie sich bitte an Spotify bei .

Wissenwertes über Bluetooth

• Je nach Bluetooth-Version des Geräts lassen sich manche Bluetooth-Geräte möglicherweise nicht an diese Einheit anschließen.
• Diese Einheit arbeitet u.U. nicht mit bestimmten Bluetooth-Geräten.
  • Die Signalbedingungen sind je nach Umgebung unterschiedlich.

ZURBEZUGNAHME

Ändern der Display-Information

Jedesmal, wenn Sie erückte, wechselt die Anzeige-Information.

- Wenn die Information nicht verfügbar oder nicht aufgezeichnet ist, erscheint "NO TEXT", "NO NAME" oder andere Information (z.B. Sendername) oder die Anzeige ist leer.

QuellennameDisplay-Information
DAB	Dienst-Etikett (Ensemble Etikett) Dienst-Etikett (Datum/Uhrzeit) *1 Dynamik-Etikett (Datum/Uhrzeit)*1 Titel (Interpret) Titel (Datum/Uhrzeit) *1 Nächstes Programm (EPG) (Datum/Uhrzeit)*1 Signalpegel (Datum/Uhrzeit)*1 Dienst-Etikett (Ensemble Etikett) mit Musiksynchronisation *2 (zurück zum Anfang)
FM oder AM	Frequenz (Datum/Uhrzeit)*1 Frequenz (Datum) mit Musiksynchronisation *2 (zurück zum Anfang)
	(Nur für Radio Data System-FM (UKW)-Sender)Sendername (PS)/Programmtyp (PTY) (Datum/Uhrzeit)*1 Radiotext (Datum/Uhrzeit)*1 Radiotext+ (Radiotext+) Songtitel (Interpret) Songtitel (Datum/Uhrzeit)*1 Frequenz (Datum/Uhrzeit) *1 Sendername (PS)/Programmtyp (PTY) (Datum) mit Musiksynchronisation *2 zurück zum Anfang)
CD oder USB (Für CD-DA)	Tracktitel (Interpret) Tracktitel (Disc-Name) Tracktitel (Datum/Uhrzeit) *1 Spielzeit (Datum/Uhrzeit)*1 Tracktitel (Interpret) mit Musiksynchronisation *2 (zurück zum Anfang)
	(Für MP3/WMA/AAC/WAV/FLAC-Datei)Songtitel (Interpret) Songtitel (Albumname) Songtitel (Datum/Uhrzeit) *1 Dateiname (Ordername) Dateiname (Datum/Uhrzeit) *1 Spielzeit (Datum/Uhrzeit)*1 Songtitel (Interpret) mit Musiksynchronisation *2 (zurück zum Anfang)
iPod USB/iPod BT oder ANDROID	Wenn [HEAD MODE] [AUTO MODE] ausgewählt ist (-1) :Songtitel (Interpret) Songtitel (Albumname) Songtitel (Datum/Uhrzeit) *1 Spielzeit (Datum/Uhrzeit)*1 Songtitel (Interpret) mit Musiksynchronisation *2 (zurück zum Anfang)

QuellennameDisplay-Information
SPOTIFY/SPOTIFY BT	Kontexttitel (Datum/Uhrzeit)*1→Songtitel (Interpret) Songtitel (Albumname)→Songtitel (Datum/Uhrzeit)*1→Spielzeit (Datum/Uhrzeit)*1→kontexttitel (Datum) mit Musiksynchronisation*2→zurück zum Anfang)
BT AUDIO	Songtitel (Interpret) Songtitel (Albumname) Songtitel (Datum/Uhrzeit)*1→Spielzeit (Datum/Uhrzeit)*1→Songtitel (Interpret) mit Musiksynchronisation*2→(zurück zum Anfang)
AUX	AUX (Datum/Uhrzeit)*1→AUX (Datum) mit Musiksynchronisation*2→(zurück zum Anfang)

^*1 Die Batterie- und Signalstärke des Bluetooth-Geräts werden angezeigt, wen [BATT/SIGNAL] auf [AUTO] gestellt ist. (45)
*2 Die Farbe der Tastenbeleuchtung wechselt und wird mit der Musik synchronisiert.

Verfügbare kyrillische Buchstaben

Symptom Abhilfe
Allgemeines	Es wird kein Ton gehört. • Die Lautstärke auf den optimalen Pegel einstellen.• Prüfen Sie die Kabel und Verbindungen.
	“MISWIRING CHECK WIRING THEN PWR ON” erscheint.Schalten Sie die Stromversorgung aus, und prüfen Sie, ob die Klemmen der Lautsprecherdrähte richtig isoliert sind. Schalten Sie die Stromversorgung wieder ein.
	“PROTECTING SEND SERVICE” erscheint.Reichen Sie die Einheit beim nächsten Kundendienstzentrum ein.
	Quelle kann nicht gewählt werden.Prüfen Sie die Einstellung [SOURCE SELECT]. (→)
Digitalradio	Der DAB-Empfang ist schlecht.Stellen Sie sicher, dass [ON] für [DAB ANT POWER] gewählt ist. (→)
	“CHK ANTENNA” Prüfen Sie die DAB-Antenne. Wenn eine passive Antenne (ohne einen Booster) verwendet wird, stellen Sie [DAB ANT POWER] auf [OFF]. (→)
	“RELATED SERV FOUND” • Drücken Sie den Lautstärke-Regler zum Aktivieren von Soft-Link.(→)• Zum Abbrechen drücken Sie .Q/→
Analogradio	• Der Radioempfang ist schlecht.Schließen Sie das Antennenkabel fest an.• Statikrauschen beim Radiohören.
CD/USB/iPod	Disc kann nicht ausgegeben werden.Halten Sie kräftig gedrückt, um die Disc zwangsweise auszugeben. Achten Sie darauf, die ausgeschobene Disc nicht fallen zu lassen.
	“IN DISC” erscheint. Stellen Sie sicher, dass der Ladeschlitz beim Ausschieben der Disc nicht blockiert ist.
	“PLEASE EJECT” erscheint.Drücken Sie und setzen Sie die Disc richtig ein.
	Die Wiedergabereihenfolge ist nicht wie gewünscht.Die Wiedergabereihenfolge wird durch den Dateinamen (USB) oder durch die Reihenfolge der Aufnahme der Dateien (Disc) bestimmt.
	Verflossene Spielzeit ist nicht richtig.Dies hängt von dem vorherigen Aufnahmevorgang ab.

Symptom Abhilfe
CD/USB/iPod	"NOT SUPPORT" erscheint, und Tracks werden übersprungen.	Prüfen Sie, ob der Track ein abspielbares Format hat. (€7, 28)
	"READING" blinkt weiter. • Verwenden Sie nicht zu viele Hierarchie-Ebenen und Ordner.• Setzen Sie die Disc erneut ein bzw. bringen Sie das USB-Gerät wieder an.
	"UNSUPPORTED DEVICE" erscheint.	• Prüfen Sie, ob das angeschlossene Gerät kompatibel mit diesem Gerät ist, und stellen Sie sicher, dass die Dateisysteme die unterstützten Formate haben. (€8)• Bringen Sie das Gerät wieder an.
	"UNRESPONSIVE DEVICE" erscheint.	Stellen Sie sicher, dass das Gerät nicht eine Fehlfunktion aufweist, und bringen Sie das Gerät wieder an.
	"USB HUB IS NOT SUPPORTED" erscheint.	Diese Einheit nicht kann ein USB-Gerät unterstützen, das über einen USB-Hub angeschlossen ist.
	"CANNOT PLAY" erscheint.	Schließen Sie ein USB-Gerät an, das abspielbare Audiodateien enthält.
	• Die Quelle wechselt nicht auf "USB" um, wenn Sie ein USB-Gerät anschließen, während Sie eine andere Quelle hören.• "USB ERROR" erscheint.	Der USB-Anschluss nimmt mehr Leistung auf als das Designlimit vorgibt. Schalten Sie die Stromversorgung aus und trennen Sie das USB-Gerät ab. Schalten Sie dann die Stromversorgung wieder ein und schließen Sie das USB-Gerät erneut an.Wenn dies das Problem nicht behebt, schalten Sie die Stromversorgung aus und wieder ein (oder setzen Sie die Einheit zurück), bevor Sie das USB-Gerät durch ein anderes ersetzen.
	Der iPod/iPhone schaltet nicht ein oder funktioniert nicht.	• Prüfen Sie die Verbindung zwischen diesem Gerät und dem iPod/ iPhone.• Trennen Sie das iPod/iPhone ab und setzen es mit Hard Reset zurück.
	"LOADING" erscheint, wenn Sie durch Drücken von Q / → auf den Suchmodus schalten.	Die Einheit bereitet die iPod/iPhone-Musikliste vor. Das Laden kann eine gewisse Zeit dauern, wiederholen Sie den Vorgang später.
	Richtige Zeichen werden nicht angezeigt.	• Dieses Gerät kann nur Großbuchstaben, Zahlen und eine begrenzte Anzahl von Symbolen anzeigen.• Je nach der Anzeigesprache, die Sie gewählt haben (→5) , können bestimmte Buchstaben möglicherweise nicht richtig angezeigt werden.

FEHLERSUCHE

Symptom Abhilfe
ANDROID	• Bei Wiedergabe wird kein Ton gehört.• Ton wird nur vom Android-Gerät ausgegeben.	• Verbinden Sie das Android-Gerät neu.• Während de[AUDIO MODE] eingestellt ist, starten Sie eine Media Player Anwendung auf dem Android-Gerät und starten Sie die Wiedergabe.• Während de[AUDIO MODE] eingestellt ist, starten Sie die aktuelle Media Player Anwendung erneut oder verwenden Sie eine andere Media Player Anwendung.• Starten Sie das Android-Gerät neu.• Wenn dadurch das Problem nicht gelöst wird, kann das angeschlossene Android-Gerät nicht das Audiosignal zur Einheit leiten. (→28)
	Bei [AUTO MODE]ist Wiedergabe unmöglich.	• Stellen Sie sicher, dass JVC MUSIC PLAY APP im Android-Gerät installiert ist. (→0)• Schließen Sie das Android-Gerät erneut an und wählen Sie den geeigneten Steuermodus. (→1)• Wenn das Problem dadurch nicht gelöst wird, unterstützt das verbundene Android-Gerät nicht [AUTO MODE] (→28)
	“NO DEVICE” oder “READING” blinkt weiter.	• Schalten Sie die Entwickler-Optionen am Android-Gerät aus.• Verbinden Sie das Android-Gerät neu.• Wenn das Problem dadurch nicht gelöst wird, unterstützt das verbundene Android-Gerät nicht [AUTO MODE] (→28)
	Die Wiedergabe ist unterbrochen oder es treten Aussetzer im Ton auf.	Schalten Sie den Stromsparmodus am Android-Gerät aus.
	“CANNOT PLAY” • Achten Sie darauf, dass das Android-Gerät abspielbare Audiodateien enthält.• Verbinden Sie das Android-Gerät neu.• Starten Sie das Android-Gerät neu.

Symptom Abhilfe
Spotify	“DISCONNECTED” USB ist vom Kopfgerät getrennt. Bitte stellen Sie sicher, dass das Gerät richtig über USB angeschlossen ist.
	“CONNECTING” • Angeschlossen über den USB-Eingang: Das Gerät stellt die Verbindung zur Kopfgerät her. Bitte warten.• Angeschlossen über Bluetooth: Die Bluetooth-Verbindung ist getrennt. Bitte prüfen Sie, ob die Bluetooth-Verbindung und stellen Sie sicher, dass das Gerät und die Einheit gekoppelt und verbunden sind.
	“CHECK APP” Die Spotify-Anwendung ist nicht richtig verbunden, oder der Benutzer ist nicht angemeldet. Beenden Sie die Spotify-Anwendung und starten Sie sie neu, und melden Sie sich dann bei Ihrem Spotify-Konto an.
Bluetooth*	Kein Bluetooth-Gerät ist erkannt. • Suchen Sie erneut vom Bluetooth-Gerät.• Setzen Sie das Gerät zurück. (3)
	Pairing kann nicht ausgeführt werden. • Stellen Sie sicher, dass Sie den gleichen PIN-Code für die Einheit und das Bluetooth-Gerät eingegeben haben.• Löschen Sie Pairing-Information sowohl von der Einheit als auch dem Bluetooth-Gerät, und führen Sie dann das Pairing erneut aus. (43)
	Echo oder Rauschen tritt auf. • Justieren Sie die Mikrofoneinheit-Position. (43)• Prüfen Sie die [ECHO CANCEL]-Einstellung. (45)
	Die Telefon-Tonqualität ist schlecht. • Verringern Sie den Abstand zwischen der Einheit und dem Bluetooth-Gerät.• Bewegen Sie das Fahrzeug zu einem Ort, wo ein besseres Signal empfangen wird.
	Der Ton wird unterbrochen oder weist bei Wiedergabe von einem Bluetooth-Audioplayer Aussetzer auf. • Verringern Sie den Abstand zwischen dem Gerät und dem Bluetooth-Audioplayer.• Schalten Sie die Einheit aus und wieder ein, und versuchen Sie erneut, die Verbindung herzustellen.• Andere Bluetooth-Geräte versuchen möglicherweise, die Verbindung zur Einheit herzustellen.

FEHLERSUCHE

Symptom Abhilfe
Bluetooth*	Der angeschlossene Bluetooth-Audioplayer kann nicht gesteuert werden. • Prüfen Sie, ob der angeschlossene Bluetooth-Audioplayer das Audio/Video Remote Control Profile (AVRCP) unterstützt. (Siehe auch Bedienungsanleitung Ihres Audioplayers.)• Trennen Sie den Bluetooth-Player ab und schließen ihn erneut an.
	“PLEASE WAIT” Die Einheit bereitet die Verwendung der Bluetooth-Funktion vor. Wenn die Meldung nicht verschwindet, schalten sie aus und wieder ein, und schließen dann das Gerät erneut an.
	“NOT SUPPORT” Das angeschlossene Telefon unterstützt nicht das Spracherkennungssystem.
	“ERROR” Wiederholen Sie die Bedienung. Wenn “ERROR” erneut erscheint, prüfen Sie, ob das Gerät die probierte Funktion unterstützt.
	“H/W ERROR” Setzen Sie die Einheit zurück und probieren Sie den Vorgang erneut. Falls “H/W ERROR” erneut erscheint, wenden Sie sich an den Kundendienst.
	“SWITCHING NG” Die angeschlossene Telefone unterstützen möglicherweise nicht die Telefon-Umschalten-Funktion.

Wenn Sie weiterhin Probleme haben, führen Sie einen Reset aus. (3)

EINBAU/ANSCHLUSS

⚠️ Warnung

- Das Gerät kann nur bei 12 V DC-Versorgung mit negativer Masse eingebaut werden.

- Trennen Sie den negativen Batterieanschluss vor der Verkabelung und Befestigung ab.

- Schließen Sie nicht das Batteriekabel (gelb) das Zündkabel (rot) an der Fahrzeugkarosserie oder dem Massekabel (schwarz) an, um einen Kurzschluss zu vermeiden.

• Zum Verhindern von Kurzschlüssen:

- Isolieren Sie nicht angeschlossene Kabel mit Vinylband.

— Sicherstellen, daß das Gerät nach dem Einbau a Chassis des Fahrzeugs geerdet wird.

- Sichern Sie die Kabel mit Kabelklemmen und wickeln Sie Vinylband um die Kabel, die mit Metallteilen in Berührung kommen, um die Kabel zu schützen.

▲ Vorsicht

- Überlassen Sie aus Sicherheitsgründen die Arbeiten zur Montage und Verkabelung ausgewiesenem Fachpersonal. Lassen Sie sich vom Autoradiohändler beraten.

- Montieren Sie dieses Gerät in der Konsole Ihres Fahrzeugs. Keine Metallteile dieses Geräts bei und kurz nach der Verwendung des Geräts berühren. Metallteile wie der Kühlkörper und das Gehäuse werden heiß.

- Verbinden Sie nicht die -Drähte von Lautsprechern mit der Karosserie, dem Massekabel (schwarz) oder schließen sie parallel an.

- Schließen Sie Lautsprecher mit einer Maximalleistung von mehr als 50 W an. Wenn die Maximalleistung der Lautsprecher unter 50 W ist, ändern Sie die Einstellung von [AMP GAIN], um Beschädigung der Lautsprecher zu vermeiden. (2)

- Montieren Sie das Gerät mit einem Winkel von weniger als 30^ .

- Wenn Ihr Fahrzeugkabelbaum nicht die Zündklemme hat, verbinden Sie das Zündkabel (rot) mit der Klemme am Sicherungskasten des Fahrzeugs, die 12 V DC-Versorgung bietet und durch den Zündschlüssel ein- und ausgeschaltet wird.

- Halten Sie alle Kabel von hitzeableitenden Metallteilen fern.

- Überprüfen Sie nach der Montage des Geräts, ob die Bremslichter, Blinker, Scheibenwischer usw. ordnungsgemäß funktionieren.

- Wenn die Sicherung durchbrennt, überprüfen Sie zuerst, dass die Drähte nicht die Karosserie berühren, und ersetzen Sie dann die durchgebrannte Sicherung durch eine neue Sicherung mit der gleichen Nenngröße.

EINBAU/ANSCHLUSS

Teileliste für den Einbau

(A) Frontrahmen

(B) Einbauhalterung

(C) Kabelbaum

(D) Ausziehschlüssel

(E) Flachkopfschraube (M5 × 8 mm)

(F) Rundkopfschraube (M5 × 8 mm)

Grundlegendes Verfahren

1 Ziehen Sie den Schlüssel aus dem Zündschloss, und trennen Sie dann den ⊖-Klemme der Autobatterie ab.
2 Schließen Sie die Kabel richtig an. Siehe Verdrahtungsanschl(4)
3 Bauen Sie das Autoradio in Ihrem Fahrzeug ein. Siehe Einbau der Einheit (Einbau im Armaturenbrett).
4 Schließen Sie die -Klemme der Autobatterie an.
5 Drücken Si Source Schalten.
6 Setzen Sie das Gerät zurück. (→)

Einbau der Einheit (Einbau im Armaturenbrett)

Führen Sie die erforderliche Verkabelung aus. (-34)

(C) Armaturenbrett Ihres Autos (B) ① ② ③ ④ Biegen Sie die entsprechenden Metallaschen, um die Einbauhalterung sicher festzuhalten. (A)

Beim Einbau des Geräts ohne Einbauhalterung

1 Nehmen Sie die Einbauhalterung und den Frontrahmen vom Gerät ab.

2 Richten Sie die Öffnungen am Gerät (an beiden Seiten) mit der Befestigungskonsole am Fahrzeug aus und sichern Sie das Gerät mit Schrauben (mitgeliefert).

⚠️ Verwenden Sie nur die vorgeschriebenen Schrauben. Durch Verwendung falscher Schrauben kann das Gerät beschädigt werden.

Entfernen der Einheit

1 Passen Sie die Vorsprünge an den Ausziehschlüsseln an beiden Seiten des Frontrahmens ein und ziehen Sie ihn heraus.
2 Setzen Sie die Ausziehschlüssel tief in die Schlitze an jeder Seite ein und folgen dann den mit Pfeil gekennzeichneten Anweisungen wie unten gezeigt.

Verdrahtungsanschluss

Antennen-Eingangsklemme (für FM/AM) 3 2 DAB-Antennenbuchse (SMB-Anschluss) Anschluss des ISO-Anschlusses an manche VW/Audi oder Opel (Vauxhall) Automobile Sie müssen möglicherweise die Verkabelung des mitgelieferten Kabelbaums modifizieren, wie unten gezeigt. A7 (Rot) Fahrzeug A4 (Gelb) Zündkabel (Gelb) Gerät Batteriekabel Standardverkabelung Gelb (Batteriekabel) Rot (Zündkabel) Rot (A7) Gelb (A4) Hellblau/Gelb (Lekungs-Fernbedienungskabel) REMOTE CONT STEERING WHEELS REMOTE INPUT Zum Lenkrad-Fernbedienungsadapter Stift Farbe und Funktion A4 Gelb : Batterie A5 Blau/Weiß : Stromsteuerung (12 V = 350 mA) A6 Orangefarben/Weiß : Auto-Lichtreglerschalter A7 Rot : Zündung (ACC) A8 Schwarz : Erdungsanschluss (Masse) B1 Lila ⊕ : Hinterer Lautsprecher (rechts) B2 Lila/Schwarz ⊖ Für 3-Wege-Übergang: Hochtöner (rechts) B3 Grau ⊕ : Vorderer Lautsprecher (rechts) B4 Grau/Schwarz ⊖ Für 3-Wege-Übergang: Mitteltöner (rechts) B5 Weiß ⊕ : Vorderer Lautsprecher (links) B6 Weiß/Schwarz ⊖ Für 3-Wege-Übergang: Mitteltöner (links) B7 Grün ⊕ : Hinterer Lautsprecher (links) * B8 Grün/Schwarz ⊖ Für 3-Wege-Übergang: Hochtöner (links) * Sie können auch einen Subwoofer-Lautsprecher direkt ohne einen externen Subwoofer-Verstärker anschließen. Für Einstellung, → 23.

TECHNISCHEDATEN

Digitalradio	DAB Frequenzbereich Band III 174,928 MHz — 239,200 MHz
	Empfindlichkeit -100 dBm
	Signal-Rauschabstand 80 dB
	Antennenanschluss-Typ SMB
	Antennen-Ausgangsspannung 14,4 V (11 V – 16 V)
	Antennen-Maximalstrom < 100 mA
Analogradio	FM Frequenzbereich 87,5 MHz — 108,0 MHz (50-kHz-Raster)
	Empfindlichkeit (Rauschabstand = 26 dB) 0,71 μV/75 Ω
	Empfindlichkeitsschwelle (DIN S/N = 46 dB) 2,0 μV/75 Ω
	Frequenzgang (±3 dB) 30 Hz — 15 kHz
	Signal-Rauschabstand (MONO)	64 dB
	Kanaltrennung (1 kHz)	40 dB
	AM (MW)	Frequenzbereich 531 kHz — 1611 kHz (9-kHz-Raster)
		Empfindlichkeit (Rauschabstand = 20 dB) 28,2 μV (29 dBμ)
	AM (LW)	Frequenzbereich 153 kHz — 279 kHz (9-kHz-Raster)
		Empfindlichkeit (Rauschabstand = 20 dB) 50 μV (33,9 dBμ)
CD-Player	Laserdiode	GaAlAs
	Digitalfilter (D/A)	8-faches Oversampling
	Spindeldrehzahl	500 U/min — 200 U/min (CLV)
	Tonhöhenschwankung	Unterhalb der Messgrenze
	Frequenzgang (±1 dB)	20 Hz — 20 kHz
	Gesamtklirrfaktor (1 kHz)	0,01 %

CD-Player	Signal-Rauschabstand (1 kHz)	105 dB
	Dynamikbereich	90 dB
	Kanaltrennung	85 dB
	MP3-Decodierung	Unterstützt MPEG-1/2 Audio Layer-3
	WMA-Decodierung	Unterstützt Windows Media Audio
	AAC-Decodierung	AAC-LC".aac"-Dateien
USB	USB Standard	USB 1.1, USB 2.0 (Höchstgeschwindigkeit)
	Kompatible Geräte	Massenspeichergerät
	Dateisystem	FAT12/16/32
	Maximaler Versorgungsstrom	DC 5 V---1,5 A
	Digitalfilter (D/A) Wandler	24 Bit
	Frequenzgang (±1 dB)	20 Hz — 20 kHz
	Signal-Rauschabstand (1 kHz)	105 dB
	Dynamikbereich	90 dB
	Kanaltrennung	85 dB
	MP3-Decodierung	Unterstützt MPEG-1/2 Audio Layer-3
	WMA-Decodierung	Unterstützt Windows Media Audio
	AAC-Decodierung	AAC-LC".aac",".m4a"-Dateien
	WAV-Decodierung	Linear PCM
	FLAC-Decodierung	FLAC-Datei, bis zu 24 bit/96 kHz
Auxiliary	Frequenzgang (±3 dB)	20 Hz — 20 kHz
	Maximaler Spannungseingang	1 000 mV
	Eingangsimpedanz	30 kΩ

TECHNISCHE DATEN

Bluetooth	Version Bluetooth 3.0
	Frequenzbereich 2,402 GHz — 2,480 GHz
	Ausgangsleistung +4 dBm (MAX), 0 dBm (AVE) Leistungsklasse 2
	Maximaler Kommunikationsbereich Sichtlinie ca. 10 m (32,8 ft)
	Pairing SSP (Secure Simple Pairing)
	Profil HFP1.6 (Hands-Free Profile)	A2DP (Advanced Audio Distribution Profile)AVRCP1.5 (Audio/Video Remote Control Profile)PBAP (Phonebook Access Profile)SPP (Serial Port Profile)
Audio	Maximale Ausgangsleistung 50 W × 4 oder	50 W × 2 + 50 W × 1 (Subwoofer = 4 Ω)
	Volle Bandbreitenleistung (bei weniger als 1 % Klirrfaktor)	22 W × 4
	Lautsprecherimpedanz 4 Ω — 8 Ω
	Vorverstärkerpegel/Last 4 000 mV/10 kΩ Last
	Vorverstärkungsimpedanz ≤ 600 Ω
Allgemeines	Betriebsspannung (10,5 V — 16 V zulässig) 14,4 V
	Maximale Stromaufnahme 10 A
	Betriebstemperaturbereich	-10°C — +60°C
	Einbaumaße (B × H × T)	182 mm × 111 mm × 158 mm
	Nettogewicht (einschließlich Frontrahmen, Einbauhalterung)	1,6 kg

Änderungen ohne Vorankündigung bleiben vorbehalten.

TABLE DES MATIERES
