Produkttyp	Kabellose ergonomische Maus
Marke	3M
Modell	Ergonomic EM500GPL
Verbindungstechnologie	Kabellos (RF 2,4 GHz) über USB-Empfänger
Sensortyp	Optisch, rote LED
Stromversorgung	2 AAA-Alkalibatterien (enthalten)
Geschätzte Akkulaufzeit	Ca. 6 Monate je nach Nutzung
Abmessungen (L x B x H)	110 x 75 x 65 mm (geschätzt)
Gewicht (mit Batterien)	Ca. 130 g
Kompatible Betriebssysteme	Windows XP/Vista/7/8/10, Mac OS X 10.4.x und höher, Linux
Lieferumfang	Maus, USB-Empfänger, 2 AAA-Batterien, Bedienungsanleitung
Tastenfunktionen	Linksklick (Daumen), Rechtsklick (Daumen), dritte Taste (Scrollen und Navigation)
Ergonomisches Design	Vertikaler Griff für eine natürliche Handgelenksposition
Betriebstemperatur	0 °C bis 40 °C
Garantie	2 Jahre eingeschränkt (Herstellungsfehler)
Pflege	Mit einem weichen, trockenen Tuch abwischen. Keine Gegenstände in die Sensoröffnung einführen.
Sicherheit	Batterien und Empfänger von Kindern fernhalten. Batterien keiner Hitze aussetzen. Nicht direkt in die LED schauen.
Kompatibilität	Nicht reflektierende, nicht transparente Oberfläche, vorzugsweise ein Mauspad

Häufig gestellte Fragen - Ergonomic EM500GPL 3M

Wie verbinde ich die Maus mit meinem Computer?

Schalten Sie Ihren Computer und die Maus aus. Stecken Sie den USB-Empfänger in einen USB-Anschluss des Computers. Schalten Sie den Computer ein, dann schalten Sie die Maus ein. Die optische LED sollte rot leuchten. Drücken Sie die CONNECT-Taste am Empfänger (grüne LED blinkt), dann die CONNECT-Taste unter der Maus. Die grüne LED blinkt schnell und erlischt. Die Maus ist bereit.

Was tun, wenn die Maus nicht erkannt wird?

Überprüfen Sie, ob die Maus eingeschaltet ist (rotes LED) und die Batterien korrekt eingelegt sind. Stellen Sie sicher, dass der USB-Empfänger richtig angeschlossen ist. Versuchen Sie, die Maus erneut über den Kopplungsvorgang zu verbinden. Wenn das Problem weiterhin besteht, testen Sie einen anderen USB-Anschluss oder lesen Sie im Handbuch nach.

Wie reinige ich die Maus?

Verwenden Sie ein weiches, trockenes Tuch, um die Außenseite abzuwischen. Für den optischen Sensor vorsichtig ausblasen oder mit einem fusselfreien Tuch abwischen. Führen Sie niemals Gegenstände in die Sensoröffnung ein.

Welche Batterien werden verwendet und wie wechselt man sie?

Verwenden Sie zwei AAA-Alkalibatterien. Öffnen Sie den Deckel des Batteriefachs unter der Maus durch Drücken der Verriegelung. Legen Sie die Batterien entsprechend der angegebenen Polarität (+/-) ein. Schließen Sie den Deckel. Mischen Sie keine neuen und gebrauchten Batterien.

Ist die Maus mit Mac kompatibel?

Ja, sie ist kompatibel mit Mac OS X 10.4.x und höher. Schließen Sie den USB-Empfänger an und befolgen Sie die Standard-Verbindungsprozedur.

Was sind die ergonomischen Vorteile dieser Maus?

Das vertikale Design ermöglicht eine natürliche Position von Hand, Handgelenk und Arm und reduziert im Vergleich zu einer herkömmlichen Maus Verspannungen und Schmerzen. Es wurde klinisch zur Verbesserung des Komforts bestätigt.

Wie lautet die Garantie für diese Maus?

3M gewährt eine eingeschränkte 2-Jahres-Garantie auf Material- und Verarbeitungsfehler. Bei Problemen wenden Sie sich an den Kundendienst unter 1-800-332-7483. Sie können das Produkt auch innerhalb von 30 Tagen für eine Rückerstattung zurückgeben.

Wozu dient die dritte Taste?

Die dritte Taste (Scrollrad) ermöglicht Scrollen und Navigation in bestimmten Anwendungen. Ihre Funktion kann über die Betriebssystemeinstellungen angepasst werden.

Auf welchen Oberflächen kann ich die Maus verwenden?

Verwenden Sie die Maus auf einer glatten, nicht reflektierenden Oberfläche, vorzugsweise einem Mauspad. Vermeiden Sie Glas, Spiegel, raue oder stark gemusterte Oberflächen, die den optischen Sensor stören können.

Was bedeutet die rote LED unter der Maus?

Die rote LED zeigt an, dass der optische Sensor aktiv ist und die Maus eingeschaltet ist. Wenn sie nicht leuchtet, überprüfen Sie die Batterien und den Netzschalter.

BEDIENUNGSANLEITUNG Ergonomic EM500GPL 3M

2D

4 - 5 Spezifikationen

12 Problembehandlung

⑥ Sicherheitsinformationen

1314 Regelung bei Garantieansprüchen

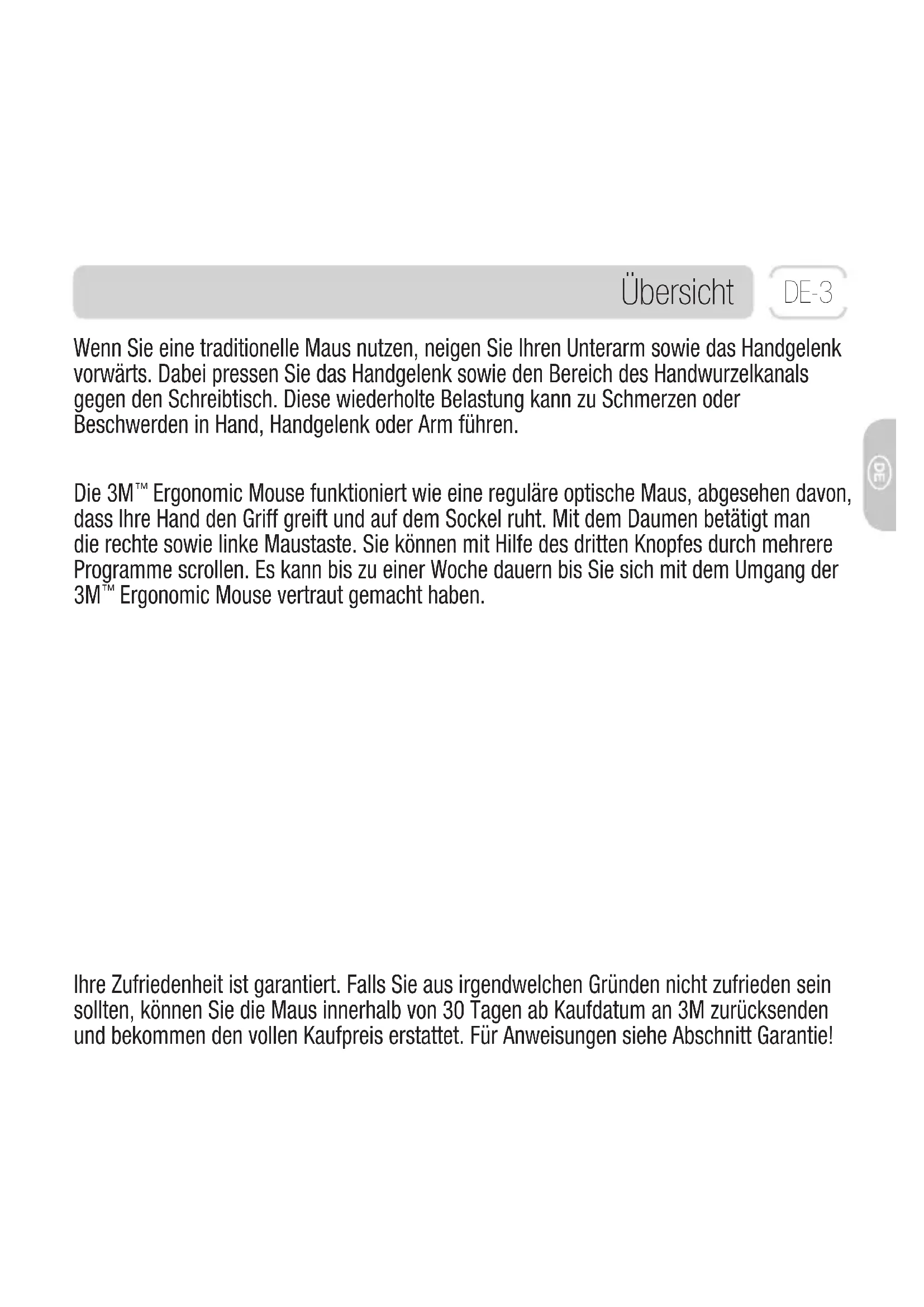

Übersicht

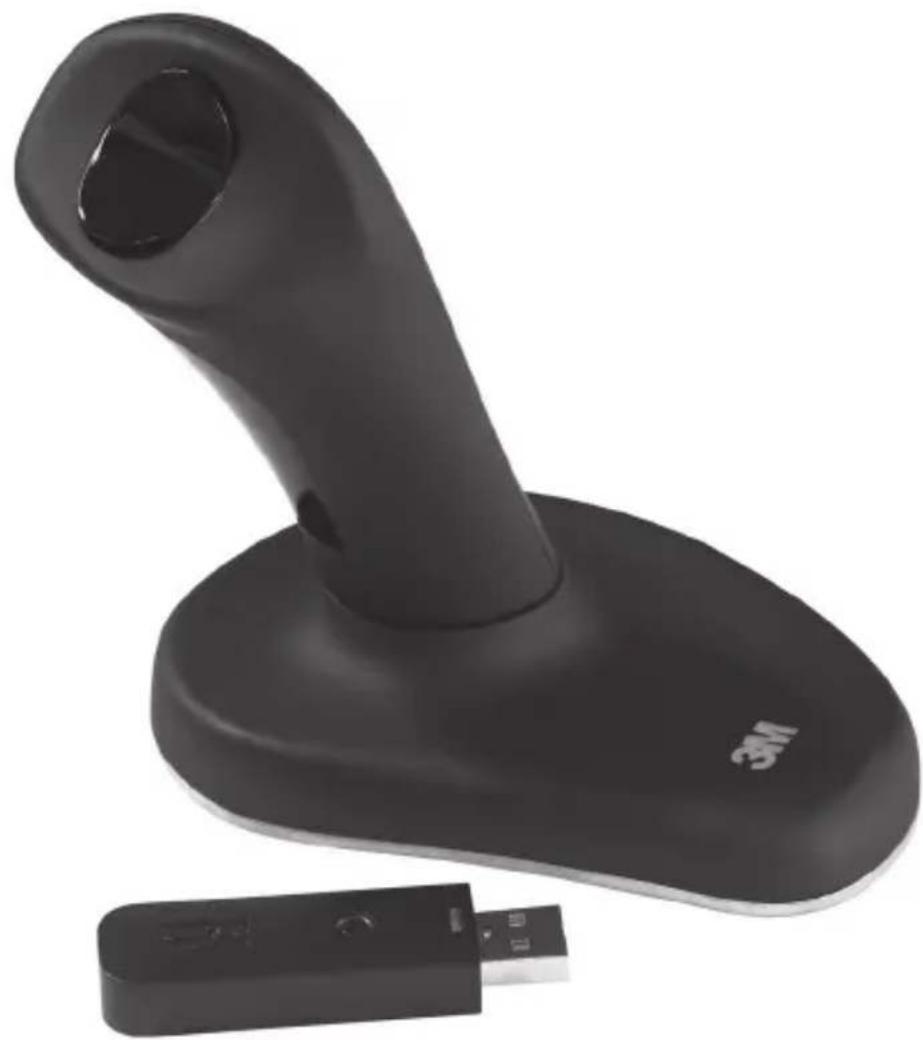

Danke für den Kauf der 3M™ Ergonomic Mouse EM550. Diese schnurlose optische Mouse verringert die durch traditionelle Mäuse entstehenden Beschwerden und Schmerzen in Hand, Handgelenk oder Arm, was klinisch bewiesen ist. Das patentierte vertikale Griffdesign, hält die Hand sowie das Handgelenk in einem neutralem Winkel.

Schlechte Handgelenkhaltung

Gute neutrale Handgelenkhaltung

Wenn Sie eine traditionelle Maus nutzen, neigen Sie Ihren Unterarm sowie das Handgelenk vorwärts. Dabei pressen Sie das Handgelenk sowie den Bereich des Handwurzelkanals gegen den Schreibtisch. Diese wiederholte Belastung kann zu Schmerzen oder Beschwerden in Hand, Handgelenk oder Arm führen.

Die 3M ^™ Ergonomic Mouse funktioniert wie eine reguläre optische Maus, abgesehen davon, dass Ihre Hand den Griff greift und auf dem Sockel ruht. Mit dem Daumen betätigt man die rechte sowie linke Maustaste. Sie können mit Hilfe des dritten Knopfes durch mehrere Programme scrollen. Es kann bis zu einer Woche dauern bis Sie sich mit dem Umgang der 3M ^™ Ergonomic Mouse vertraut gemacht haben.

Ihre Zufriedenheit ist garantiert. Falls Sie aus irgendwelchen Gründen nicht zufrieden sein sollten, können Sie die Maus innerhalb von 30 Tagen ab Kaufdatum an 3M zurücksenden und bekommen den vollen Kaufpreis erstattet. Für Anweisungen siehe Abschnitt Garantie!

DE-4

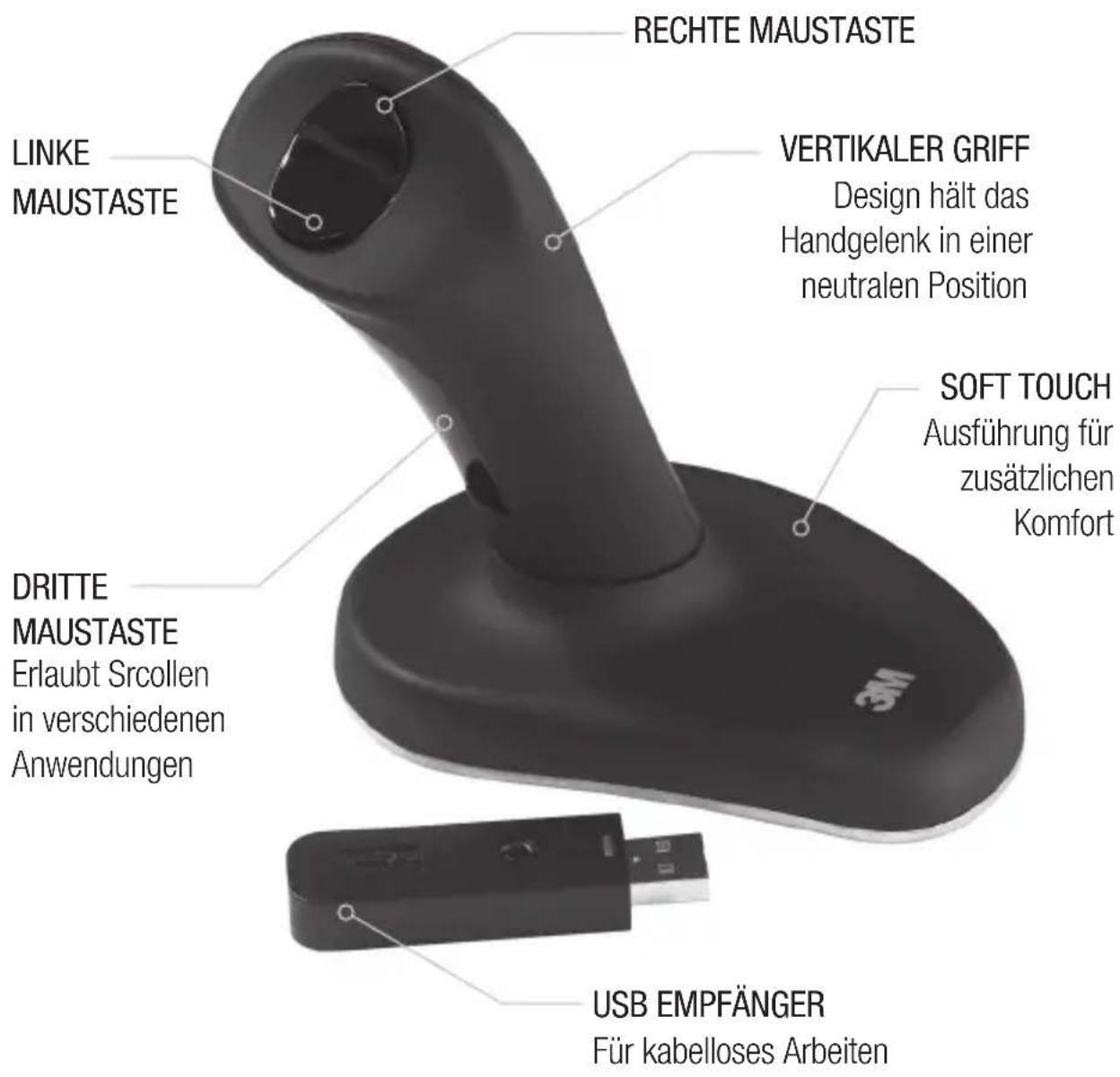

Spezifikationen

Spezifikationen

DE-5

CONNECT BUTTON

Befi ndet sich an der Mausunterseite

POWER SCHALTER

Die 3M™ Ergonomic Mouse EM550 ist kompatibel mit den folgenden Betriebssystemen:

Microsoft — Windows XP, Vista und später

Apple — MAC OS 10 X v10.4.X, v10.5.X und später

Linux distributions

DE-6

Sicherheitsinformationen

Bitte bewahren Sie die Anleitung für zukünftige Fragen auf.

Die folgende WARNUNG weist auf eine gefährliche Situation hin, welche, falls nicht vermieden, den Tod oder schwerwiegende Verletzungen zur Folge haben kann.

WARNUNG

Um das Erstickungsrisiko zu verringern:

—halten Sie den USB-Empfänger, Batterien sowie die Batterieabdeckung außerhalb der Reichweite von Kindern und Haustieren.

Die folgende WARNUNG weist auf eine gefährliche Situation hin, welche, falls nicht vermieden, leichte bis mittelschweren Verletzungen zur Folge haben kann.

ACHTUNG!

Um das Risiko von Explosionen und Chemikalien von undichten Batterien zu verringern:

—vermeiden Sie es die Batterien zu erhitzen, zu zerlegen, aufzuladen, kurzzuschließen, Feuer oder hohen Temperaturen auszusetzen.

—keine neuen und alten Batterien zusammen nutzen.

Um das Risiko von Chemikalien durch undichte Batterien zu verringern:

—vermeiden Sie Augen- sowie Hautkontakt sofern die Batterie undicht sein sollte.

Um das Risiko durch hohe intensive Lichtstrahlen zu verringern:

—erlauben Sie Ihren Kindern nicht in die LED zu schauen, welche an der Unterseite der Maus zu finden ist.

Um das Risiko von Umweltverschmutzung zu verringern:

—ist beim Entsorgen von Alkalibatterien auf die gesetzlichen Bestimmungen zu achten.

Wichtige Sicherheitshinweise

• Nutzen Sie nur Batterien der richtigen Größe und Typs (AAA - alkali).
• Achten Sie beim Einsetzen der Batterien auf die plus (+) und minus (-) Bezeichnung, welche auf der Batterieabdeckung zu fi nden ist.
• Transportieren Sie keine losen Batterien in Ihrer Tasche oder Geldbörse.
• Lassen Sie die Batterien nicht für längere Zeit in der Maus.

1

Einsetzen der Batterien.

1A

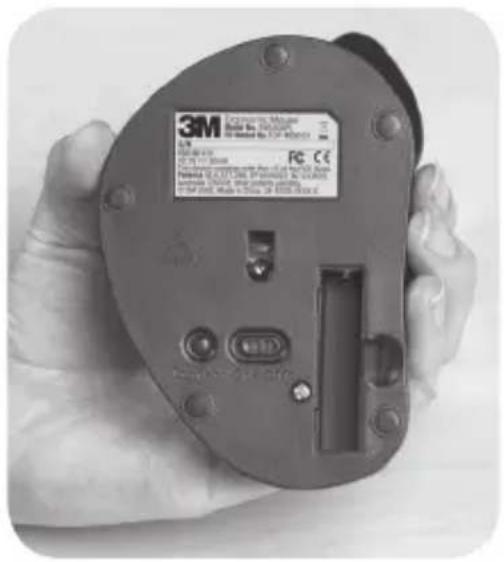

Drehen Sie die Maus um und entfernen Sie die Batterieabdeckung.

DE-8

Anleitung

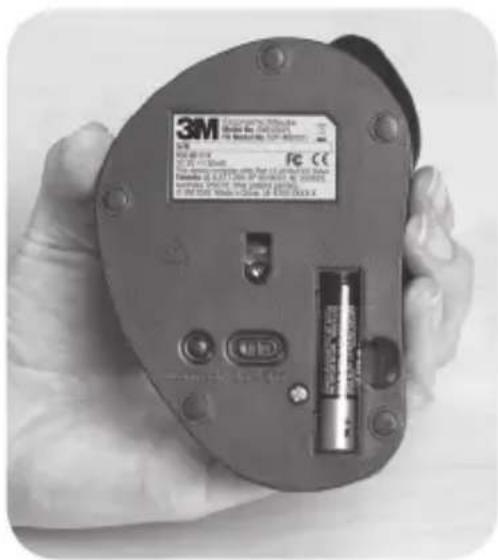

1B

Lassen Sie die Batterien in das Batteriefach gleiten wie in der Beschreibung auf der Batterieabdeckung zu sehen ist und schließen Sie das Fach.

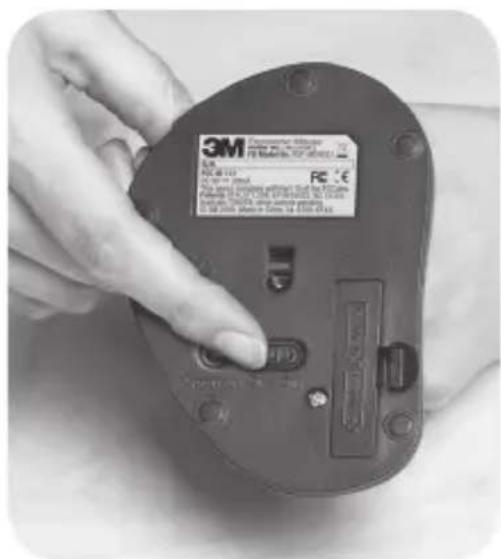

Zum Prüfen der Batterien den Powerschalter auf on stellen.

Der optische Sensor sollte rot leuchten. Schalten Sie den Power Schalter auf OFF.

2

Verbinden Sie die Maus mit dem Computer.

2A

Schalten Sie den Computer aus.

Schalten Sie die Maus aus.

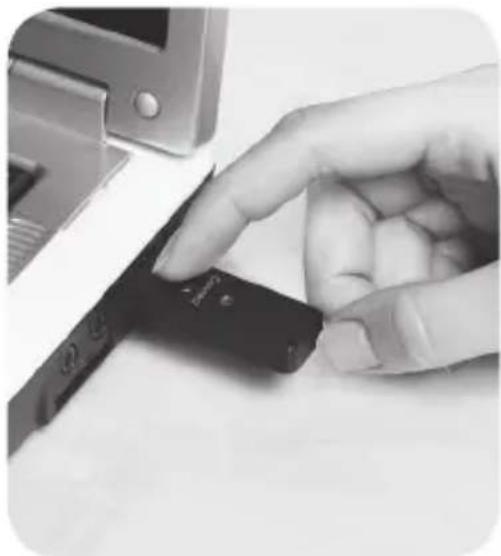

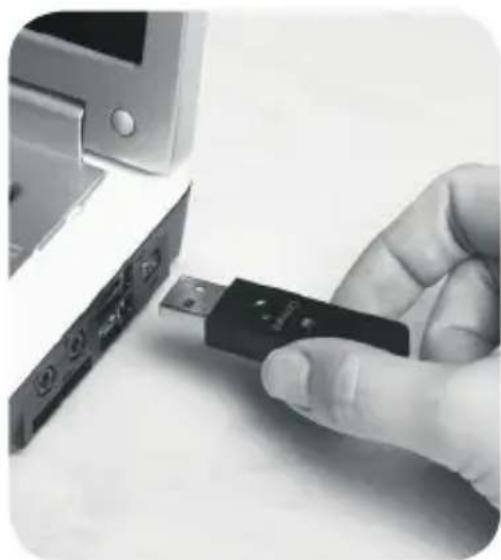

Stecken Sie den USB-Empfänger in einen freien USB Port an Ihrem Computer ein.

Schalten Sie den Computer ein.

Schalten Sie die Maus ein. Der optische Sensor sollte rot leuchten.

Drücken Sie den CONNECT button am USB-Empfänger. Das grüne Licht sollte langsam blinken.

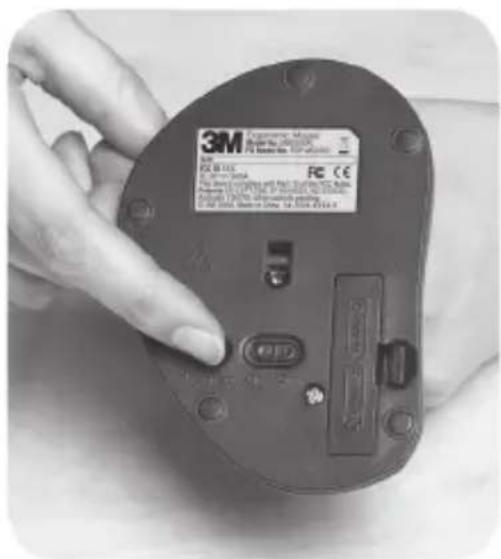

Drücken Sie den CONNECT button auf der Maus.

Grünes Licht am USB-Empfänger blinkt für eine kurze Zeit und hört dann auf.

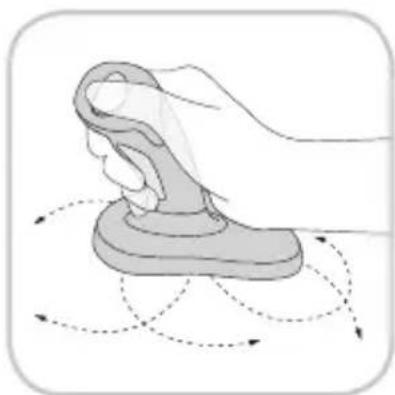

2D

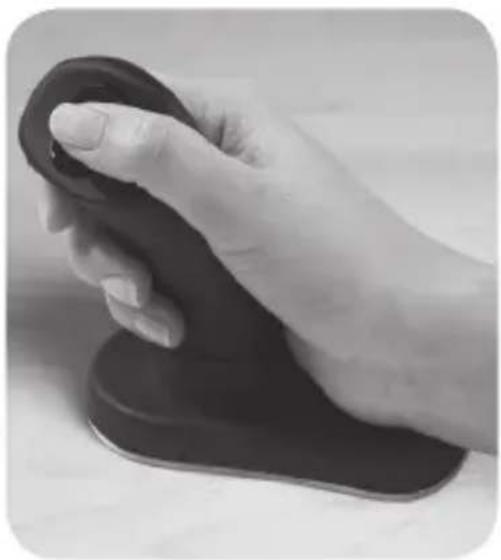

Bewegen Sie die Maus.

Die Basisfunktion wird sich aktivieren. Während Sie die Maus bewegen, sollte das grüne Licht am USB-Empfänger schnell aufblinken. Während die Maus ruht, sollte das grüne Licht nicht blinken.

Ihre Maus kann nun benutzt werden. Sie können die Mauseinstellungen über die im Betriebssystem enthaltene Mauseinstellungssoftware verändern.

Arbeitet auf Mausfl ächen durch Bewegen der ganzen Maus.

Benutzen Sie den Daumenknopf als rechte und linke Maustaste.

Symptom Mögliche Grunde Lösung
Maus nicht gefundenFalls der Sensor nicht rot leuchtet:Falls das grüne Licht am Empfänger nicht blinkt:	Computer Ports sind nicht geeignet. (z.B. gesperrt).Konfl ikke zwischen anderen Geräten erkannt.Installiert auf einem nicht kompatiblem Betriebssystem.Kein Strom.USB Empfänger nicht erkannt.	Bei Fragen wenden Sie sich an Ihren Computerfachhändler oder den Hersteller.Beheben Sie alle Konfl ikke zwischen Geräten welche an Ihrem Computer angeschlossen sind.Kompatible Betriebssysteme für die 3M Ergonomic Mouse EM550 sind auf Seite 2 aufgelistet.Prüfen Sie, ob der Power Schalter auf On steht. Benutzen Sie neue Batterien und legen Sie diese richtig ein.Überprüfen Sie ob der USB-Empfänger richtig an Ihrem PC angeschlossen ist.Verbinden Sie die Maus erneut mit ihrem Computer und folgen Sie dabei den Anweisungen wie in Teil 2 beschrieben.
Cursor bewegt sich nicht	Maus nicht erkannt.Optischer Sensor kann durch Staub, Dreck oder Krümel verschmutzt sein.Maus befin det sich auf einem nicht kompatiblen Untergrund.	Maus wird nicht erkannt.Die Verschmutzungen können einfach weggeblasen oder mit einem weichen Tuch abgewischt werden. Keine harten Gegenstände in die Öffnung hineinschieben.Nutzen Sie Ihre Maus nicht auf einer durchsichtigen Oberfl äche wie Glas oder refl ektierenden Oberfl ächen auf rauhen oder porösen Oberfl ächen welche nicht gleichmäßig sind; oder auf Oberfl ächen wie komplexen Grafi ken oder farbigen Mustern.
Schwierigkeiten beim genauen Arbeiten	Sie benutzen größere Muskelgruppen um die Maus zu bewegen.	Es kann bis zu einer Woche dauern neue Muskelgruppen zu trainieren, um mit der Maus genau arbeiten zu können.Verlangsamen Sie die Zeigergeschwindigkeit oder die Beschleunigung in der Mauseinstellungssoftware auf Ihrem Betriebssystem.

Veränderungen dürfen nicht ohne schriftliche Einwilligung der 3M Company gemacht werden. Unbefugte Veränderungen können nach dem Bundesgesetz für Kommunikation zum Entzug der Arbeitserlaubnis dieses Gerätes führen.

Hinweis: Dieses Gerät wurde getestet und entspricht den Bestimmungen für ein digitales Gerät der Klasse B gemäß Abschnitt 15 der FCC Bestimmungen (Federal Communications Commission - FCC). Diese Bestimmungen sind ausgelegt um gesundheitsgefährdenden Störungen bei der heimischen Installation angemessen vorzusorgen. Dieses Gerät kann bei Benutzung Hochfrequenzstrahlen entwickeln und falls nicht richtig installiert und gemäß der Hinweise genutzt, schädliche Störungen der Radiokommunikation zur Folge haben. Es gibt jedoch keine Garantie, dass auch bei richtiger Installation keine Störungen auftreten. Um herauszufi nden, ob Ihre Maus die Störungen verursacht, Trennen Sie das Gerät von Ihrem Computer oder entfernen Sie die Batterien. Sollten die Störungen dann nicht mehr auftreten, wird wahrscheinlich Ihre Maus der Grund gewesen sein. Sollten die Störungen weiterhin auch nach dem Trennen oder Entfernen der Batterien Ihres Gerätes auftreten, schalten Sie Ihren Computer aus und wieder ein. Treten keine Störungen auf sobald der Computer ausgeschaltet ist, überprüfen Sie, ob eines der Eingabe- bzw. Ausgabegeräte (I/O) oder ob eines der internen Zubehörteile das Problem verursacht. Trennen Sie alle I/O-Geräte und prüfen Sie, ob die Störung weiterhin auftritt.

Falls das Gerät Störungen aufweist, versuchen Sie diese durch einen der nun folgenden Schritte zu beheben:

• Versetzen Sie Antennen von anderen Radio-Komunikationsgeräten (z.B.: AM/FM Radios, Fernseher, Babyfon, schnurlose Telefone, usw.) bis die Störung beseitigt ist.
• Entfernen Sie das Gerät weiter von Radios oder Fernsehern oder positionieren Sie es auf die eine oder andere Seite des Radios oder Fernsehers.
• Verbinden Sie den Computer mit einer anderen Steckdose, so dass sich das Gerät und Radio oder Fernseher nicht in einem Stromkreislauf befi nden.
• Falls nötig, fragen Sie Ihren Computerfachhändler oder einen erfahrenen Radio- und Fernsehtechniker für weitere Ratschläge.

Für Kunden aus Europa

Das "CE" Zeichen zeigt, dass dieses Produkt den europäischen Anforderungen für Sicherheit, Gesundheit, Umwelt sowie Kundenschutz entspricht. Dieses Symbol (durchgestrichener Abfallbehälter WEEE Annex IV) besagt, das Elektromüll und elektronisches Zubehör in den EU-Staaten gesondert entsorgt werden muss. Bitte entsorgen Sie das Gerät nicht mit dem Hausmüll. Bitte suchen Sie zum entsorgen des Gerätes die entsprechenden Entsorgungsstellen Ihres Landes auf.

Dieses Produkt wurde als Handelsprodukt für den Betrieb bei 0°C * bis \~ 40°C eingestuft.

DE-14

Garantie Informationen

2 Jahre eingeschränkte Garantie für 3M™ Ergonomic Mouse EM550

3M garantiert dem Eigentümer dieses neuen Produktes, dass es frei von Material- und Verarbeitungsfehlern ist. Im Rahmen der vorgesehenen Verwendung und Bedienung übernimmt 3M eine Garantie von 2 Jahren ab dem Kaufdatum. Die Garantie umfasst nicht die natürliche Abnutzung, Beschädigung durch unsachgemäße Verwendung, Nachlässigkeit oder nicht-beeinfl ussbaren Einwirkungen. 3M übernimmt keine weiteren Garantien oder Konditionen, weder explizit noch impliziert, insbesondere nicht für die allgemeine Gebrauchstauglichkeit oder die Tauglichkeit für einen bestimmten Zweck. Sollte nach dem Datum des Kaufes an dem Produkt ein Defekt festgestellt werden oder eine Reparatur erforderlich sein, wird 3M bzw. der Händler - unter Ausschluss weiterer Ansprüche - das Produkt, nach Wahl von 3M, entweder reparieren oder ersetzen. Treten Probleme mit dem Produkt auf, wenden Sie sich bitte an unsere Service-Hotline 02131 / 14-0. Auf Verlangen von 3M muss das Produkt auf Ihre Kosten an 3M versandt werden. Diese Garantie umfasst keinerlei Schäden, die aus Zweckentfremdung, Missbrauch des Produktes oder Nachlässigkeit entstehen.

Haftungsbeschränkung Sofern nicht gesetzlich anders bestimmt, haften 3M und Händler nicht für mittelbare und unmittelbare Schäden, die sich aus der Verwendung des Produkts ergeben. Die vorstehenden Garantien räumen Ihnen bestimmte Rechte ein. Sie können nur durchschriftliche Vereinbarung mit 3M und dem Händler geändert werden. Weitere Informationen können Sie unter 02131/14-0 erfragen.

Rückgaberecht Dieses Produkt wird auf der Grundlage der vorhergehenden zweijährigen Garantie und der Haftungsbeschränkungen verkauft. Wenn Sie diesen Bedingungen nicht zustimmen, können Sie das Produkt innerhalb von dreißig (30) Tagen nach Kaufdatum gegen die Rückerstattung des vollen Kaufpreises an 3M zurücksenden. Für Informationen zur Rücksendung wenden Sie sich bitte an unsere Service-Hotline 02131 / 14-0.

Zufriedenheit garantiert Sollten Sie innerhalb von 30 Tagen nach Kauf des Produktes nicht zufrieden sein, können Sie es an 3M senden und bekommen den vollen Kaufbetrag erstattet. Geben Sie es nicht am Kaufort zurück. Rufen Sie die Nummer 1-800-332-7483 für weitere Hinweise.

3M

3M Deutschland GmbH

Offi ce Markets

Carl-Schurz-Straße 1

D-41453 Neuss

http://www.3M.com/ergo

Wir sind einfach zu erreichen:

02131 / 14-2644

© 3M 2008

Alle Rechte vorbehalten.

3M ist ein Warenzeichen von 3M.

Eingesetzt unter Lizenz von Kanada.

34-8701-7099-9
