TS 230 - Zerkleinerer EINHELL - Kostenlose Bedienungsanleitung

Produkttyp	Winkelschleifer-Halterung (Säulentrenngerät)
Marke	Einhell
Modell	TS 230
Verwendungszweck	Schneiden von Eisenmetallen
Kompatibler Winkelschleifer-Durchmesser	230 mm
Nettogewicht	3,4 kg
Hauptmaterial	Stahl und Kunststoff
Einstellbarer Schnittwinkel	Ja, durch schwenkbaren Arm mit Klemmhebel
Werkstückspannvorrichtung	Ja, inklusive
Funkenschutz	Ja, inklusive
Bodenplatte	Ja, inklusive
Kabelhalter	Ja
Befestigung für Winkelschleifer	Ja, mit Einstellschrauben
Erforderliche Sicherheit	Tragen von Gehörschutz, Augenschutz und Handschuhen
Wartung	Regelmäßige Reinigung mit nicht korrosivem Tuch
Ersatzteile	Erhältlich auf www.isc-gmbh.info
Garantie	2 Jahre ab Kaufdatum
Nicht enthaltenes Zubehör	Winkelschleifer selbst
Verbotene Materialien	Holz, Stein, Keramik

Häufig gestellte Fragen - TS 230 EINHELL

Wie montiere ich die TS 230 Halterung?

Befolgen Sie die Abbildungen 2 bis 13 der Anleitung. Befestigen Sie zuerst den 230-mm-Winkelschleifer mit den Einstellschrauben, montieren Sie dann den Schwenkarm und die Spannvorrichtung. Stellen Sie sicher, dass alle Schrauben vor dem Gebrauch fest angezogen sind.

Welchen Winkelschleifer verwende ich mit dem TS 230?

Verwenden Sie ausschließlich einen Winkelschleifer mit einem 230 mm Durchmesser. Modelle mit niedrigerer oder höherer Leistung sind nicht geeignet.

Welche Materialien kann ich mit dieser Halterung schneiden?

Der TS 230 ist ausschließlich zum Schneiden von Eisenmetallen konzipiert. Nicht auf Holz, Stein, Keramik oder anderen nichtmetallischen Materialien verwenden.

Wie stelle ich den Schnittwinkel ein?

Lösen Sie den Klemmhebel des Schwenkarms, neigen Sie den Arm auf den gewünschten Winkel und ziehen Sie den Hebel wieder fest. Überprüfen Sie, ob die Scheibe senkrecht zur Bodenplatte steht, um einen präzisen Schnitt zu gewährleisten.

Welche Sicherheitsvorkehrungen sind unerlässlich?

Tragen Sie stets eine Schutzbrille, Gehörschutz, Handschuhe und eine Schürze. Stellen Sie sicher, dass der Funkenschutz angebracht ist. Arbeiten Sie niemals ohne Schleifscheibenschutz.

Wie warte ich die TS 230 Halterung?

Halten Sie das Gerät sauber, indem Sie es mit einem nicht korrosiven Tuch abwischen. Verwenden Sie keine aggressiven Reinigungsmittel. Überprüfen Sie regelmäßig den festen Sitz der Schrauben und den Zustand der Teile.

Wo kann ich Ersatzteile bestellen?

Ersatzteile sind auf der Website www.isc-gmbh.info erhältlich. Geben Sie bei der Bestellung den Gerätetyp (TS 230), die Artikelnummer und die Identifikationsnummer des Geräts an.

Kann ich den TS 230 ohne Winkelschleifer verwenden?

Nein, der TS 230 ist eine passive Halterung, die die Installation eines 230-mm-Winkelschleifers erfordert. Der Winkelschleifer ist nicht im Lieferumfang enthalten.

Welche Garantie hat der TS 230?

Einhell gewährt eine Garantie von 2 Jahren ab Kaufdatum, die Herstellungs- und Materialfehler abdeckt. Bewahren Sie den Kaufbeleg als Nachweis auf.

Wie schwer ist die TS 230 Halterung?

Das Nettogewicht der Halterung beträgt 3,4 kg, was sie relativ leicht und einfach auf einer Werkbank zu installieren macht.

BEDIENUNGSANLEITUNG TS 230 EINHELL

Art.-Nr.: 44.310.50 I.-Nr.: 01026

Ts 230

Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten
Read and follow the operating instructions and safety information before using for the first time.
Avant la mise en service, lisez le mode d'emploi et les consignes de sécurité et respectez-les.
Vór ingebruikneming de handleiding en de veiligheidsvoorschriften lezen en in acht nemen!
① Prima della messa in esercizio leggete e osservate le istruzioni per l'uso e le avventenze di sicurezza.
Betjeningsvejledningen og sikkerhedsanvisningerne skal læses, inden maskinen tages i brug. Alle anvisninger skal følges.
Przed uruchomieniem nalezy przyciezyac instrukcje obstugi i wskazowki dotyczace bezpieczentwa oraz stosowa c sie do nich.
Uzembehelyezes elott elolvasni es figylembe venni a hasznalatiutasist es aBiztonsagi utasitasokat.
Pruje puštanja u rad pročitajte i pridržavajte se ovih uputa za uporabu i sigurnosnih napomena.
Rus) Ipeed nepBbIM nCNoIb3OBAHHeM npoTuTe pyKOBOcTBO NO 3KcnIyatauIN n CneDuYte COePkaaUMcB HEM yKa3aHnM.

Gehorschutz tragen!

Wear ear muffs!

Augenschutz tragien!

Wear goggles!

Oogbeschermer dragen!

Bae ojenvaern

Bei Staubentwicklung Atemschutz tragien!

Wear a breathing mask!

Gebrauchsanweisung beachten!

Schutzhandschuhe tragien

Wear safety gloves

Beim Benutzen von Geräten,müssen eine Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenn,handigen Sie diese Bedienungsanleitungitte mit aus.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

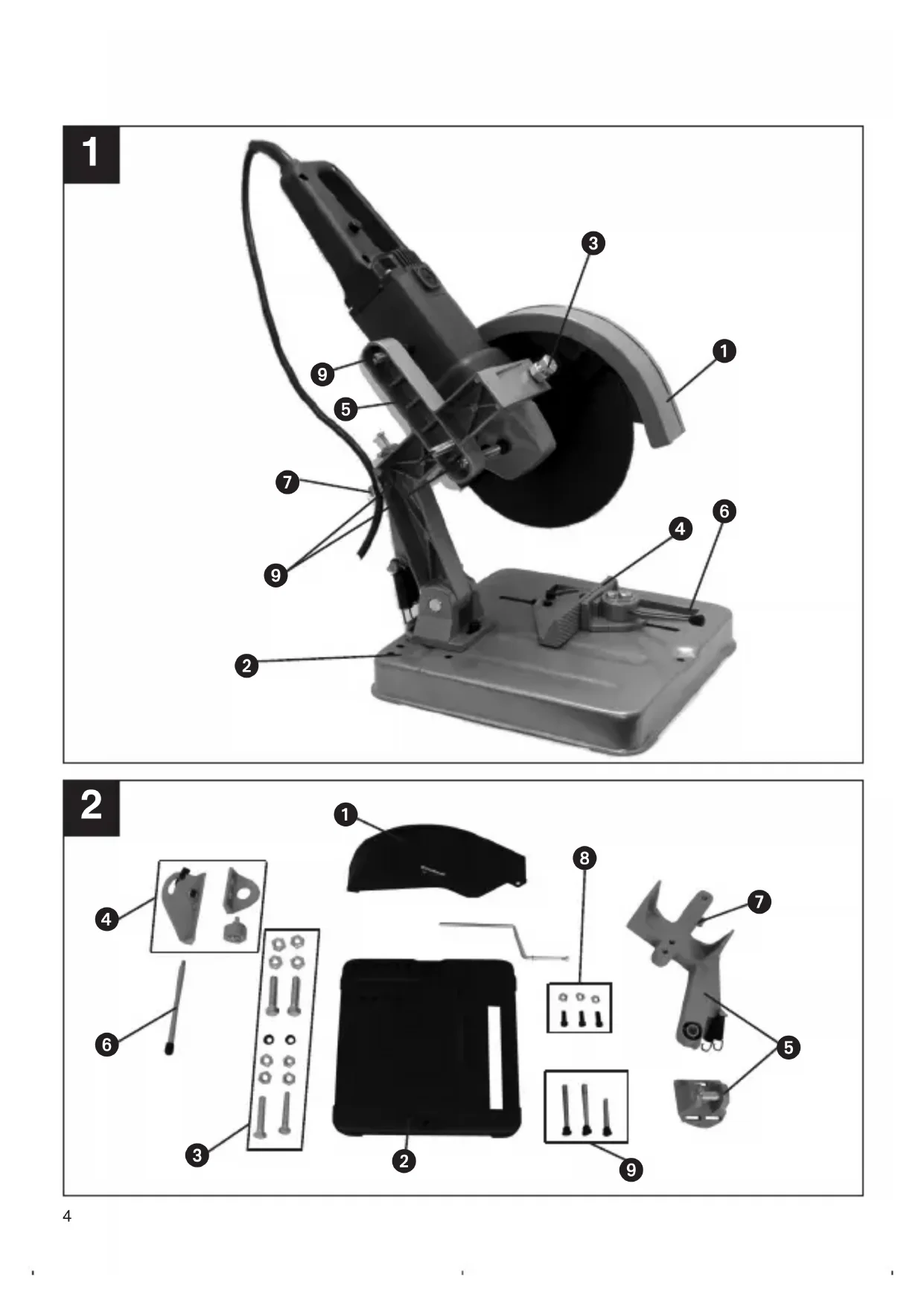

1. Gerätebeschreibung (Abb. 1)

1. Funkenschutz
2. Bodenplatte
3. Befestigungsmaterial fur Winkelschleifer
4. Werkstückspannvorrichtung
5. Schwenkarm
6. Spannhebel
7. Kabelhalter
8. Befestigungsmaterial für den Schwenkarm
9. Justierschrauben für Winkelschleifer

Achtung: Winkelschleifer nicht im Lieferumfang!

2. Sicherheitshinweise

Achtung! Beim Gebrauch von Elektrowerkzeugen für unsere Zusatzgeräte sind zum Schutz gegen elektrischen Schlag, Verletzungsgefahr und anderen Störungen, folgende Sicherheitsmaßnahmen zu beachten. Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen und bewahren Sie diese Handbuch gut auf.

1. Zu Ihrer Sicherheit beachten Sie die Sicherheitsinweise für den Trennständer, das Elektrowerkzeug- und Trennscheibenherstellers bezüglich des Schnittes.
2. Der Trennständer muss immer sicher, waagrecht und fest auf der Werkbank befestigt werden.
3. Der Arbeitsplatz soll sauber und gut beleucht sein.
4. Vermeiden Sie abnormale Körperhaltungen. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

5. Betreiben Sie die Maschine nie im Bereich mit leicht entflammbaren Materialen, Gasen oder Flüssigkeiten.

6. Tragen Sie eine Sicherheitsschutzbrille, Gesichtsschutz, Atemschutz, Körperschürze, Sicherheitshandschuhe, lange, eng anliegende Armel und Handschuhe.

7. Halten Sie Kinder fern. Lassen Sie andere Personen und Kinder das Werkzeug nicht berühren. Halten Sie sie vom Arbeitsbereich fern.
8. Arbeiten Sie nie ohne Schleifscheibenschutz und normgemäßen Funkenschutz.
9. Lassen Sie Schutzvorrichtungen grundsätzlich an ihren Platz und stellen Sie safer, dass sie einwandfrei arbeiten.
10. Prufen Sie immer die Trennscheibe auf eventuelle Risse oder Beschädigungen. Ersetzen Sie sofort eine gerissene oder beschädigte Trennscheibe.
11. Stellen Sie vor Inbetriebnahme sicher, dass die Trennscheibe das Werkzeug nicht berührt.
12. Überprüfen sie regelmäßig, dass alle Schrauben, Mattern und Bolzen fest genug montiert sind.
13. Vergewissern Sie sich, dass sich das Netzkabel in Sicherer Entfernung von der Trennscheibe und der Arbeitszone befindet.
    14.Verwenden Sie den Trennständer nicht mit Elektrowerkzeugen mit hoher Leistung, die nicht für das Zusammenarbeit selbst geeignet sind.
    15.Benutzen Sie nur Trennscheiben für Metall.
    16.Stellen Sie sicher, dass sich die Trennscheibe senkrecht zur Bodenplatte bewegt.
14. Sichern Sie das Werkstück sorgfältig. Es muss gerade und fest eingespannt werden, um eine mögliche Bewegung und Verkanten zu Ende des Schnitures zu vermeiden.
15. Versuchen Sie nicht Werkstücke zu Schneiden, die öffentlich für den Trennständer zu groß sind.
16. Stellen Sie sicher, dass die Trennscheibe komplett zu Stillstand gekommen ist, bevor Sie das Werkstück entfernen, ein neuen einspannen oder den Winkel verstehen.
    20.Greifen Sie niemals hinter oder darüber die Trennscheibe.
    21.Lassen Sie laufende Werkzeuge nicht unbeaufsichtigt. Wenn Sie sich von ihrer Maschine entfern, schalten Sie das Gerät aus.
    22.Ziehen Sie immer den Netzstecker bei Nichtgebrauch, vor Wartung und beim Werkzeugwechsel.
    23.Vermeiden Sie unbeabsichtigten Anlauf. Vergewissern Sie sich, dass der Schalter beim Einstecken in die Steckdose ausgeschaltet ist.
    24.Verwenden sie nie Kreissageblätter oder

keramische Scheiben

25.Vergewissern Sie sich vor dem Gebrauch, dass das Gerät vorschrifsmäßig und sicher in der Halterung befestigt ist.

26.Verwenden Sie nie die Hände oder sonstige Gegenstände, um die Scheibe anzuhalten.

1. Überlasten Sie Ihr Werkzeug nicht, halten Sie die Scheibe ohne Druck arbeiten.

2. Überprüfen Sie, ob alle Teile montiert sind. Lesen Sie hierzu die Anweisungen, vor allem die Sicherheitshinweise. Verwenden Sie die Maschine nicht, wenn Sie nicht komplett montiert ist.

29.Verwenden Sie Zubehör und Elektrowerkzeug nicht für Zwecke oder arbeiten, wofür sie nicht bestimmt sind.

1. Überprüfen Sie, dass das Zubehör nicht beschädigt wird. Überprüfen Sie auch, ob die Funktion der beweglichen Teile, der Spann- und Schutzvorrichtungen in Ordnung sind.

2. Seien Sie aufmerksam. Achten Sie darauf, was sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Werkzeug nicht, wenn Sie unkonzentriert sind.

32.Der Trennständer ist bestimmt zum Schneiden von Eisenmetallen. Versuchen Sie nicht Holz, Mauersteine oder andere nicht geeignete Materialen zu Schneiden.

1. Nach dem eine neue Trennscheibe montiert worden ist, stellen Sie sich nicht in der Schneidrichtung der Scheibe. Lassen Sie die Maschine etwa eine Minute laufen, bevor Sie anfangen zu trennen. Wenn die Scheibe einen nicht sightbaren Bruch oder Fehler aufweist, wurde die Scheibe in weniger als einer Minute bersten.

34.Bewahren Sie ihre Werkzeuge sicher auf. Unbenutzte Geräte sollen an einem trockenen, verschlossenen Ort und außer Reichweite von Kindern aufbewahrt werden.

1. Tragen Sie geeignete Arbeitskreidung. tragen Sie keine weite Kleidung oder Schmuck, sie konnten von beweglichen Teilen erfasst werden. Rutschfestes Schuhwerk ist empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz.

36.Lassen Sie keine Werkzeugschlüssel stecken. Überprüfen Sie vor dem Einsatz, dass die Schlüssel und Einstellwerkzeuge entfernt sind.

3. Bestimmungsgemäß Verwendung

Der Trennständer ist in Verbindung mit einem Winkelschleifer (Trennscheiben-Durchmesser 230

mm) zum Trennen von Metall bestimmt.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Montage

Siehe Abb. 2 bis Abb. 13

5. Inbetriebnahme

Nach dem Einsatz der Maschine ist die Trennscheibe langsam abzuseken bis es mit dem Werkstück zur Berührung kommt. Dann ist der Schnitt gleichmäßig durchzuführen. Verhindern Sie, dass die Trennscheibe springt oder rattert, da sie sich hierdurch vorzeitig abnutzt, was einen schlechten Schnitt oder eine gebrochene Trennscheibe zur Folge haben kann.

6. Technische Daten

Für Winkelschleifer 230 mm

Gewicht: 3,4 kg

7. Wartung

Halten Sie den Trennständer immer sauber.
Benutzen Sie zur Reinigung des Kunststoffe keine atzenden Mittel.

8. Ersatzteilbestellung

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden:

Typ des Gerates
Artikelnummer des Gerätes
-Ident-Nummer des Gerätes
- Ersatzteil- Nummer des erforderlichen Ersatzteils Aktuelle Preisie undInfosfinden Sie unter www.iscgmbh.info

9. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedene Materialien, wie z.B. Metall und Kunststoffe. Führn Sie defekte Bauteile der Sondermullentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

Important!

6. Technische gegevens

Konformitätserklarung

erklart folgende Konformitat gemäß EU-Richtlinie und Normen für Artikel
declares conformity with the EU Directive
and standards marked below for the article declare la conformite suivante selon la
L directive CE et les normes concernant l'article
verklaart de volgende conformiteit in overeen
Lstemming met de EU-richtlijn en normen voor het articlel
declare la asigniente conformidad a tenor de la directiva y normas de la UE para el articulo
declar a segunte conformidade de acordo com a direcva CE e normas para o artigo
förklaraf foljande overensstammelse enl. EUdirektiv och standarder for articeln
ilmoittaa seuraavaa Europan unionin direktivien ja normien mukaista yhdenmukaisuuttutuotteelle
N erklærhervedfolgende samsvar med EUdirektiv og standarder for artikel
3aABJIReT O COOTBETCTBHN TOBapa CNeIyIOUIM IInpeKTHBAM HOpMaM EC
izjavljuje sjedecu uskladjenost s odredbama i normama EU za artikl.
declară următoarea conformitate cu linia direc- toare CE si normele valabile pentru articolul.
urun ile ilgili olarak AB Yonetmelikleri ve
Normlari geregince asagidaki uygunluk aciklakasini sunar.
δηλωνει ην ακόλουθη σύμφωνία σύμφωνα με ην Εθγία EE και πρότυο γία το προίον

M dichiara la seguente conformita secondo la direttiva UE e le norme per l'articolo attesterer folgende overensstemmelse i
(OK) Henhold til EU-directiv og standarder for produit
prohlasujne nasledujici shodu podle smernice EU a norem pro vyrobek.
a kōvetkezō konformitast jalenti ki a termekekre vonatkozo EU-irányvonalak és normák szerint
kojnsjuje sledeco skladnost po smernici EU in normah za artikel.
Pf deklaruje zgodnosc wymienionego ponizej artykuu z nastepujacymi normami na podstawie dyrektywy WE.
vydáva nasledujúce prehlásenie o zhode podla smernice EU a noriem pre vyrobok.
KeKnapnpa CneHOTOCbOTBcTCTBnCbIaCHO dIpeKTHBNTe HOpMNTe Ha EC 3a npOdykTA.
3aBnne npo BiNObiHcTb 3riHo 3 NipeKTHBOO CC ta cTaNaptamu, YHHHMn dHaHO TObApy
deklareerib vastavuse jargnevatele EL direktivi dele ja normidele
deklaruoja atitikti pagal ES direktyvas ir normas\ straipsniui
izjavljue sledeci konformitet u skladu s odred
bom EZ i normama za artikl
Atbilstibas servifikats apliecina zemak mineto p
atbilstibu ES direktivam un standartiem

Landau/Isar, den 12.12.2006

Weichselgartner General-Manager

Baumstark Product-Management

Art.-Nr.: 44.310.50 I.-Nr.: 01026 Archivierung: 4431050-07-4155050

Der Nachdruck oder sonstige Vervielfaltigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise ist nur mit ausdrücklicher Zustimmung der ISC GmbH zulässig.

GB

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte这点 Gerät dennoch einmal nicht einwandfrei Funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch Telefonisch über die unter angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt Folgenden:

1. These Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerätes beschränkt.itte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt daßher nicht zustande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen, Eindringen von Fremdkörpm in das Gerät (wie z.B. Sand, Steine oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) sowie durch verwendungsgemäBen, üblichen Verschleib ausgeschlossen.

Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriffe vorgenommen wurden.

1. Die Garantiezeit beträgt 2 Jahre und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.
2. Für die Geltendmachung Ihres Garantieanspruches übersenden Sieitte das defekte Gerat portofrei an die unten angegebene Adresse. Fugen Sie den Verkaufsbeleg im Original oder einen sonstigen datierten Kaufnachweis bei.itte bewahren Sie deshalb den Kassenbon als Nachweis gut auf! Beschreiben Sie unsitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerat zurück.
   Selbstverständlich beheben wir gegen Erstattung der Kosten auch fremde Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse.
