EFR90571OX - Dunstabzugshaube ELECTROLUX - Kostenlose Bedienungsanleitung

Eigenschaften	Details
Art der Dunstabzugshaube	Dekorative Haube
Abmessungen (B x T x H)	90 cm x 50 cm x 50 cm
Maximale Luftdurchsatz	700 mb3/h
Leistungsstufen	3 Stufen + Intensivmodus
Fettfilter	Metallfilter, spfclmaschinenfest
Beleuchtung	LED, 2 Lampen
Bedienart	Touch-Bedienfeld
Lautste4rke	65 dB(A) im Normalbetrieb
Installation	Wandmontage
Energieverbrauch	Energieklasse A
Gewicht	15 kg
Garantie	2 Jahre

Häufig gestellte Fragen - EFR90571OX ELECTROLUX

Wie reinige ich die Filter meiner ELECTROLUX EFR90571OX Dunstabzugshaube?

Um die Filter zu reinigen, nehmen Sie sie aus der Haube heraus und legen Sie sie etwa 30 Minuten lang in warmes Seifenwasser. Spfclen Sie sie mit klarem Wasser ab und lassen Sie sie vollste4ndig trocknen, bevor Sie sie wieder einsetzen.

Was soll ich tun, wenn meine Haube nicht einschaltet?

Prfcfen Sie, ob die Haube richtig angeschlossen ist und die Steckdose funktioniert. Stellen Sie auch sicher, dass die Sicherung oder der Leistungsschalter nicht ausgelf6st wurde. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie stelle ich die Absauggeschwindigkeit meiner Haube ein?

Die ELECTROLUX EFR90571OX Haube verffcgt fcber mehrere Geschwindigkeitsstufen. Verwenden Sie das Bedienfeld, um die gewfcnschte Geschwindigkeit durch Drfccken der entsprechenden Tasten auszuwe4hlen.

Kann ich die Haube ohne Abluft verwenden?

Ja, die Haube kann im Umluftbetrieb mit einem Kohlefilter betrieben werden. Stellen Sie sicher, dass Sie den passenden Filter ffcr einen effizienten Betrieb ohne Abluft installieren.

Wie kann ich den Kohlefilter meiner Haube austauschen?

Um den Kohlefilter zu wechseln, f6ffnen Sie die Zugangsklappe der Haube, entfernen Sie den alten Filter und setzen Sie den neuen ein, wobei Sie sicherstellen, dass er richtig sitzt. Schliedfen Sie die Klappe wieder.

Meine Haube macht ungewöhnliche Gere4usche, was soll ich tun?

Ungewf6hnliche Gere4usche kf6nnen auf ein Problem mit dem Motor oder einen blockierten Gegenstand hinweisen. dcberprfcfen Sie, ob Schmutz den Ventilator blockiert, und reinigen Sie ihn. Wenn das Gere4usch anhe4lt, wird empfohlen, einen Fachmann zu kontaktieren.

Wie oft sollte ich die Filter meiner Haube wechseln?

Es wird empfohlen, die Fettfilter alle 3 bis 6 Monate und die Kohlefilter alle 6 bis 12 Monate je nach Nutzung der Haube zu wechseln.

BEDIENUNGSANLEITUNG EFR90571OX ELECTROLUX

1. EMPFEHLUNGEN UND HINWEISE 9
   2.GEBRAUCH 11
   3.WARTUNG. 11
   4.BEDIENELEMENTE 12
2. FERNBEDIENUNG 13
   6.BELEUCHTUNG 13

FÜR SIE ERDACHT

Wir freuen uns, dass Sie sich für ein Gerät von Electrolux entschieden haben. Sie haben ein Produkt gewählt, dass auf Jahrzehnte an Erfahrung und Innovation zusückblicken kann. Es ist durchdacht und elegant, und wurde extra für Sie entwickelt. Darum konnen Sie bei jedem Gebrauch sicher sein, Beste Ergebnisse zu erhalten.

Willkommen bei Electrolux.

Besuchen Sie unsere Website, wo Sie:

Tipps für den Gebrauch finden, unsere Broschüren herunterlagen, etwaige Probleme losen und Informationen zum Kundendienst erhalten können:

www.electrolux.com

Ihr Produkt registrieren und so betteren Kundendienst erhalten können: www.registerelectrolux.com

Zubehor, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät bestellen können: www.electrolux.com/shop

KUNDENDIENST UND WARTUNG

Verwenden Sie stets Original-Ersatzteile.

Bevor Sie die autorisierte Kundendienststelle kontaktieren, legen Sie sichitte die folgenden

Datum zurecht: Modell, Artikelnummer (PNC), Seriennummer.

These Angaben finden Sie auf dem Typenschild des Geräts.

Hinweis / Achtung - Für die Sicherheit wichtige Informationen

Allgemeine Tipps und Informationen

Informationen zum Umweltschutz

Vorbehaltlich Änderungen.

1. EMPFEHLUNGEN UND HINWEISE

• These Gebrauchsanleitungen beziehen sich auf die verschiedenen Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrift.
• Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen können.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (eineige Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Kontrollieren Sie, ob die Netzspannung den Daten des Typensch-olds im Innern der Haube entspricht.
• Für Geräte der Klasse I muss kontrolliert werden, ob das tatsächliche Versorgungsnetz korrekt geerdet ist. Die Absaughaube mit Hilfe eines Rohrs mit einem Mindesturchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein.
  Die Abzugshaubearfnd nicht an einen Schacht angeschlüssen werden, in den Rauchgase geleitet werden (z. B.von Heizkessel,Kaminen,usw.).
• Falls in dem Raum neben dem Abzug auch nicht mit Strom betriebene Geräte (zum Beispiel Gasgeräte) eingesetzt werden, muss für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Die Kühre muss eine direkte Öffnung nach Außen aufweisen, damit ein ausreichender Luftausstausch gewährleistet wird. Wird die Abzugshaube zusammen mit nicht mit Strom betriebenen Geräte eingesetzt,arf der Unterdruck im Raum 0,04 mbar nicht überschreiben, damit die Abgase nicht wieder angesaugt werden.
• Schadhafte Kabel mussen durch den Hersteller oder vom Kundendienst ausgewechselt werden, damit jeder Risiko ausgeschlossen wird.

• Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als den offen angegebene, muss diese Vorgabe befolgt werden. Es sind sümmtliche Abluftvorschriften zu beachten.

• Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.
  Achtung: Werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.

• Die Abzugshaube mittels zweipoligem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen.
• Auf keinen Fall unter der Haube flambieren: Brandgefahr.
• Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen)dürfen nicht mit dem Gerät umgeben, es sei dess, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerät herumspielen konnen. Reinigungsum Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.
• ACHTUNG: Die zugänglichen Teile konnen während des Gebrauchs der Kochgeräte sehr heißt werden.
• Das Symbol am Produkt oder auf der Verpackung weist darauf auf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden har. Das ausrangierte Gerät muss viel mehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschrifsmäßigen Entsorgung des Gerätes tragt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling theses Produktes konnen bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Handler, der das Gerät verkauf hat, eingeholt werden.
• Vor Reinigungsd oder Wartungsarbeiten am Gerät, muss diese ausgeschaltet und spannungslos gemacht werden.
  Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr).

2. GEBRAUCH

Die Abzugshaube wurde ausschließlich für den tatsächlichen Gebrauch entwickelt, um Kochdünste zu beseitigen.

Die Haubearfurfor die ihr zugechodenZweckebenutzwerden.

• Unter der eingeschalteten Haube keine offenen Flammen benutzen.

Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausrecht.

Fritteusen mussen während des Gebrauchs ständig überwacht werden: überhitztes Öl konnte sich entzünden.

3. WARTUNG

• Der Aktivkohlefilter ist weder waschbar, noch regenerbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch after ausgewechselt werden,jen nach Intensitat des Gebrauchs (W).

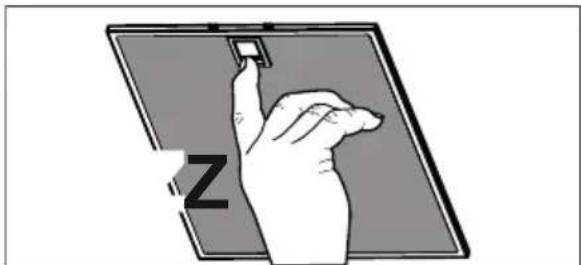

Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung später zu reinigen und konnen in der Spülmaschine gespllt werden (Z).

• Kontrollampen der Steuerungen, wo vorhanden.

Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

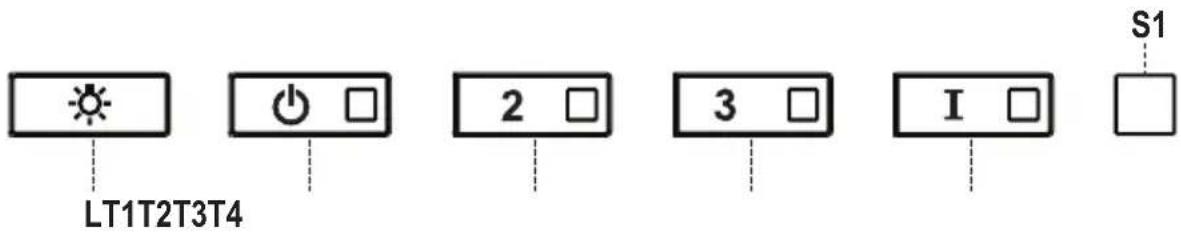

4. BEDIENELEMENTE

Taste F	Funktion LED
L Schaltet die Beleuchting bei maximaler Intensität ein/aus. -
		Mit zirka 2 Sekunden langem Geddrückthalten der Taste wird die Notbeleuchting aktiviert/deaktiviert.	-
T1	Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein/aus.	-
T2	Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein.	-
	Mit zirka 5 Sekunden langem Geddrückthalten der Taste bei abgeschalteten Verbrauchern (Motor+ Licht) wird der Alarm für aktive Aktivkohlefilter aktiviert und die entsprechende LED blinkt zweimal.Zum Abstellen die Taste erneut 5 Sekunden lang drucken, die entsprechende LED blinkt ein Mal.	Blinkend.
T3	Schaltet den Motor bei der dritten Betriebsgeschwindigkeit ein.	-
	Mit zirka 3 Sekunden langem Geddrückthalten der Taste bei abgeschalteten Verbrauchern (Motor+ Licht) erfolgt ein Reset und die LED S1 blinkt drei Mal.	Blinkend.
T4 Schaltet den Motor bei INTENSIVGESCHWINDIGKEIT ein.Diese Geschwindigkeit ist auf 6 Minuten zeitgeregt. Nach Ablauf dieser Zeit kehrt das System zu der zuvor eingestellten Geschwindigkeit darüber. Wird sie bei abgestellttem Motor aktiviert, wird nach Ablauf der Zeit zum Betriebsmodus OFF übergegangen.		-
		Mit 5 Sekunden langem Drucken wird die Fernbedienung aktiviert und die entsprechende LED blinkt zwei Mal.Mit 5 Sekunden langem Drucken wird die Fernbedienung deaktiviert und die entsprechende LED blinkt nur ein Mal.	Blinkend.
S1	Meldet den Alarm für Sätigung der Metallfettfilter und die Notwendigkeit, diese zu waschen. Diese Alarm wird nach 100 effektiven Betriebsstunden der Abzugshaube ausgelöst.	Bleibend.
	Meldet, sofern aktiviert, den Alarm für Sätigung des Aktivkohlefilters, der ausgewechselt werden muss; auch die Metallfettfilter,müssen gewaschen werden. Der Alarm für Sätigung des Aktivkohlefilters wird nach 200 effektiven Betriebsstunden der Abzugshaube ausgelöst.	Blinkend.

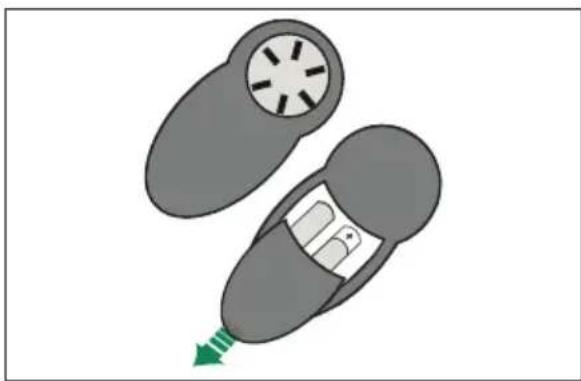

5. FERNBEDIENUNG

Dieses Gerät kann mit einer Fernbedienung gesteuert werden, welche mit alkalischen Zink-Kohle-Batterien 1,5 V des Standardtyps LR03-AAA versorgt wird (nicht mitgeliefert).

• Die Fernbedienung nicht in die Höhe von Hitzequellen legen.
• Batterien müssen vorschrifsmäßig entsorgt werden.

	Motor Motor	On / Off.
-	-	Vermindert bei jedem Stück die Betriebsgeschwindigkeit.
+	-	Erhöht bei jedem Stück die Betriebsgeschwindigkeit.
①	Intensiv-geschwindigkeit	Aktiviert die Intensivgeschwindigkeit.
	--
	Beleuchtung	On / Off Beleuchtung.
		Mit 2 Sekunden langem Stück wird die Beleuchtung der Haube bei verminderter Intensität ein/ausgeschaltet.

6. BELEUCHTUNG

LED-Strahler

• Für den Austausch der LED-Strahler wenden Sie sichitte an den Kundendienst.
