BEDIENUNGSANLEITUNG DTJ 301.1 DUAL

These Bedienungsanleitung hilft Ihnen beim

bestimmungsgemäßen und
- sicheren

Gebrauch Ihres Plattenspielers, im folgenden Plattenspieler oder Gerät genannot.

Beachten Sie die Audacity-Software auf der CD sowie die Hinweise zur Verwendung des USB-Anschlusses auf S. 19.

Die Zielgruppe dieser Bedienungsanleitung

Die Bedienungsanleitung richtet sich an jeder Person, die den Plattenspieler

aufstellt,
- bedient,
- reinigt
oder entsorgt.

Alle Marken- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Hersteller.

Die Gestaltungsmerkmale dieser Bedienungsanleitung

Verschiedene Elemente der Bedienungsanleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können sie leicht feststellen, ob es sich um

normalen Text,

• Aufzahlungen oder

Handlungsschritte

handelt.

Die mitgelieferte Software Audacity® vor der Verbindung und Inbetriebnahme des Gerätes am PC bzw. MAC installmenten.

Als alternatives Programm dient z.B. der „Free MP3 Sound Recorder" auf der CD.

Bitte lessen Sie diese Gebrauchsanleitung aufmerksam durch, bewahren Sie sie für späteren Gebrauch auf, machen Sie sie anderen Benutzern zugänglich und beachten Sie die Hinweise.

Inhaltsverzeichnis

Sicherheit und Aufstellen des Plattenspielers 4

Sicherheit 4

Aufstellen 5

Die Beschreibung des Plattenspielers. 7

Der Lieferumfang 7

Die besonderen Eigenschaften 7

Die Gerätevorderseite 8

Wie Sie den Plattenspieler zum BetriebVBorbereiten ...9

Plattenteller 9

Plattentellerbelag 9

Zentrierpuck 9

Tonarmkopf montieren 9

Tonarm 10

Gegengewicht anbringen 10

Einstellen der Auflagekraft 10

Anti-Skating-Einstellung 11

Die Nadelbeleuchtung 12

Die Abdeckhaube 12

Einstellbare Gerätefüsse 13

Anschluss des Plattenspielers 14

Anschluss an den Veränderer 15

Anschluss an den Computer 15

Netzanschluss 15

Wie Sie den PHONO/LINE-Schalter einstellen 15

Abnehmen/Anbringen der Nadelschutzkappe. 16

Abspielen einer Schallplatte 17

Vorgehensweise 17

Unterbrechen des Abspielens 17

Abspielen einer 45 U/min-Schallplatte mit großem

Mittelloch 18

Drehzahl-Feineinstellung PITCH ADJ. 18

Bevor Sie den USB-Anschluss herstellen 19

Systemvoraussetzungen 19

Wie Sie Ihr Musik digitalisieren 20

Software installieren 20

Plattenspieler anschlieben 20

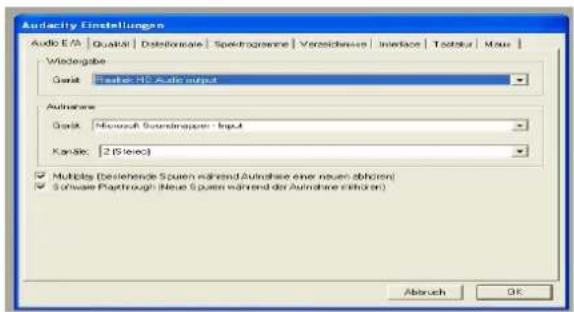

Software einrichten 20

Musik aufzeichen und speichern 21

Wie Sie den Plattenspieler reinigen 22

Reinigung der Nadel und der Platte. 22

Auswechseln der Nadel 22

Montage eines anderen Tonabnehmer-Systems. 23

Wie Sie Fehler beseitigen 24

Technische Daten 25

Entsorgungsinweise 26

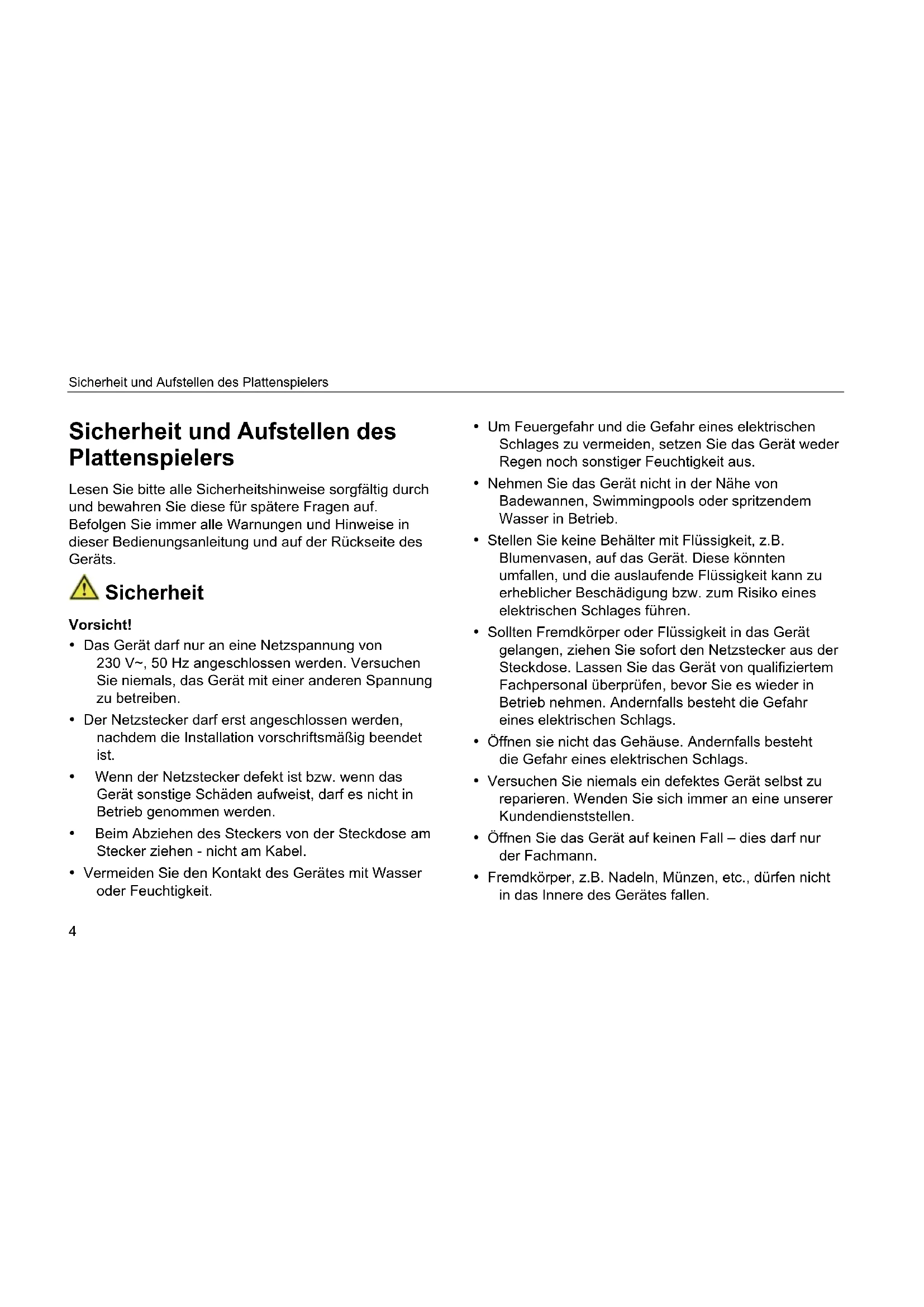

Sicherheit und Aufstellen des Plattenspielers

Lesen Sieitte alle Sicherheitshinweise sorgfaltig durch und bewahren Sie diese fur spate Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung und auf der Rückseite des Gerats.

Sicherheit

Vorsicht!

• Das Gerätarf nur an eine Netzspannung von 230V 50Hz ingschlossen werden. Versuchen Sie niemals, das Gerät mit einer anderen Spannung zu betreiben.
• Der Netzsteckerarfurstangschlossenwerden, nachdem die Installation vorschrifsmäßig beendet ist.
• Wenn der Netzstecker defekt ist bzw. wenn das Gerät sonstige Schäden aufweist, damit es nicht in Betrieb genommen werden.
• Beim Abziehen des Steckers von der Steckdose am Steckerziehen - nicht am Kabel.

• Vermeiden Sie den Kontakt des Gerätes mit Wasser oder Feuchtigkeit.

• Um Feuergefahr und die Gefahr eines elektrischen Schlages zu vermeiden, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

• Nehmen Sie das Gerät nicht in der Höhe von Badewannen, Swimmingpools oder spritzendem Wasser in Betrieb.
• Stellen Sie keine Behälter mit Flüssigkeit, z.B. Blumenvasen, auf das Gerät. Diese konnten umfallen, und die auslaufende Flüssigkeit kann zu erheblicher Beschädigung bzw. zum Risiko eines elektrischen Schlages führen.
• Sollten Fremdkörper oder Flüssigkeit in das Gerät gelangen,ziehen Sie sofort den Netzstecker aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen,bevor Sie es wieder in Betrieb behnen.Andernfalls besteht die Gefahr eines elektrischen Schlags.
• Öffnen sie nicht das Gehäuse. Andernfalls besteht die Gefahr eines elektrischen Schlags.
• Versuchen Sie niemals ein defektes Gerät selbst zu reparieren. Wenden Sie sich immer an eine unserer Kundendienststellen.
• Offnen Sie das Gerät auf keinen Fall - diesarf nur der Fachmann.

• Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes fallen.

• Die Anschlusskontakte auf der Geräterückseite nicht mit metallischen Gegenständen oder den Fingern berühren. Die Folge können Kurzschlüsse sein.

• Es)durfenkeineoffenenBrandquellen,wiez.B. brennendeKerzenaufdasGeratgestelltwerden.
• Lassen Sie Kinder niemals unbeaufsichtigt these Gerät benutzen.
• Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Andernfalls gefährden Sie sich und andere.
• Das Gerät bleibt auch in ausgeschaltetem Zustand Standby mit dem Stromnetz verbunden. Ziehen Sie den Netzstecker aus der Steckdose, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur am Stecker, nicht am Kabel.
• Horen Sie Musik oder Radio nicht mit großer Lautstärke. Dies kann zu bleibenden Gehörschäden führen.

• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dessen, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielten.

• Es ist verboten Umbauten am Gerät vorzunehmen.
• Beschädigte Geräte bzw. beschädigte Zubehörteile)dürfen nicht mehr verwendet werden.

Aufstellen

• Der Plattenspielerarf nur auf einer festen horizontalen, vibrationsfreien Flache aufgestellt werden.
• Stellen Sie das Gerät nicht in der Höhe von Wärme-quellen wie Heizkörpern auf. Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.
• Beachten Sie, dass die Geräte füsse u.U. farbige Abdrücke auf bestimmen Möbeloberflächen hinterlassen konnten. Verwenden Sie einen Schutz zwischen ihren Möbeln und dem Gerät.
• Sie dürfen das Gerät nur in waagerechter Position betreiben.
• Stellen Sie keine schweren Gegenstände auf das Gerät.

• Nicht im Freien verwenden!

• Der StandortarfndichtinRäumenmithoher Luftfeuchtigkeit,z.B.KücheoderSauna,gewählt werden,daNiederschlagevonKondenswasserzur BeschädigungdesGeratesfuhrenkonnen.Das Geratistfur dieVerwendungin trockenerUmgebung und in gemäßtemKlimavorgesehenunddarfinchtropf-oderSpritzwasserausgesetztwerden.

• Halten Sie das Gerät von Geräten fern, die starke Magnetfelder erzeugen.
• Wenn Sie das Gerät von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Geräts Feuchtigkeit niederschlagen. Warten Sie in thisem Fall etwa eine Stunde, bevor Sieihn es Betriebnehmen.
• Verlegen Sie das Netzkabel so, dass niemand darüber stolpern kann.
• Stellen Sie sicher, dass das Netzkabel oder der Stecker immer leicht zugänglich sind, so dass Sie das Gerät schnell von der Stromversorgung trennen können Die Steckdose sollt möglichst nah am Gerät sein.
• Zur Netzverbindung Netzstecker vollständig in die Steckdose stecken.

• Verwenden Sie einen geeigneten,leitungzugänglichen Netzanschluss und vermeiden Sie die Verwendung von Mehrfachsteckdosen!

• Netzstecker nicht mit nassen Händen anfassen, Gefahr eines elektrischen Schlages!

• Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse(sofort Netzstecker aus der Steckdoseziehen!
• Ziehen Sie vor Ausbruch eines Gewitters den Netzstecker.
• Wenn das Gerät längerere Zeit nicht benutzt wird, z.B. vor Antritt einer längeren Reise,ziehen Sie den Netzstecker.
• Zu hohe Lautstärke, besonderss bei Kopfhörern, kann zu Gehörschäden führen.
• Verwenden Sie kein anderes USB-Gerät zum Anschluss an die USB-Schnittstelle. Der USB-Anschluss ist nur zum direkten Anschluss an einen PC!

Bestimmungsgemäßer Gebrauch

Das Gerät ist zum Abspielen von Schallplatten entwickelt.

Die Beschreibung des Plattenspielers Der Lieferumfang

Entnehmen Sie das Gerät und alle Zubehörteile aus der Verpackung.

Hinweis: Die Kleinteile befinden sich in den Seiten der Styroporverpackung!

Heben Sie den Karton und das Verpackungsmaterial auf, um das Gerät bei einem späteren Transport sicher wurde verpacken zu können

Bitte stellen Sie sicher, dass alle nachfolgend aufgeführten Zubehörteile vorhanden sind:

• Der Plattenspieler,
• Plattenteller,
• Tonabnehmersystem mit Nadel,
• Gegengewicht,
• Plattentellerbelag,
  Abdeckhaube mit 2 Scharnieren
• Zentrierpuck (Adapter für 7" EP's),
  Software-CD,
• USB- und Audioverbindungskabel,
• these Bedienungsanleitung.

Die besonderen Eigenschaften

• Mit diesen Gerät können Sie: Schallplatten für 33- und 45 U/min abspielen.
• Das Gerät ist zum Scratchen geeignet.
  Das Gerat verfügbar über Direct-Drive-Motor mit Schnellstart und Schnell-Stop-Funktion (< 1s).
• Der Plattenspieler hat einen eingebauten Entzerrer-Vorversteller und kann sowohl an einen Phono-Eingang als auch an einen Audio-Eingang (AUX-In) angeschlossen werden.
• Sie können ihre Schallplatten über den USB-Anschluss sowie die Audacity-Software auf ihren PC übertragen und damit digitalisieren.

Beachten Sie die mitgelieferte CD. Darauf befindet sich die Digitalisierungssoftware von Audacity® sowie die umfangreiche Beschreibung der Software (Inbetriebnahme, Verwendung).

Die Software Audacity® vor der Verbindung und Inbetriebnahme des Gerätes am PC bzw. MAC installieren.

Die Gerätevorderseite

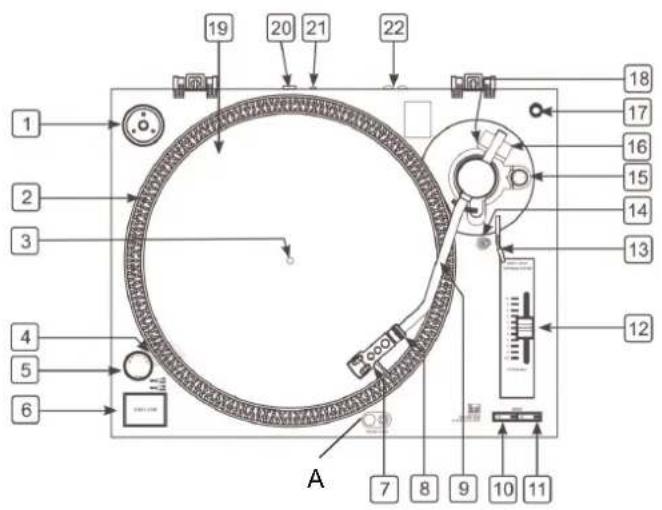

1 Ablage Zentrierpuck (Adapter für 7" EP's)
2 Stroboskop-Anzeige, 4-reihig
3 Plattentellerachse
4 Stroboskop-Lampe
5 POWER ON/OFF: Ein-/Ausschalter
6 START/STOP: Taste Start/Stop

7 Systemhalter
8 Schraubring für Systemhalter
9 Tonarm
10 SPEED 33: Taste-Drehzahl für LP's
11 SPEED 45: Taste-Drehzahl für Singles
12 PITCH ADJ.: Schieber zur Pitch-Einstellung (+10% ...-10%)
13 Hebel Tonarmlift
14 Tonarmablage mit Klemme
15 Anti-Skating-Einstellung
16Gegengewicht
17 Ablage fur Ersatz-Nadel
18 Skala für Gegengewicht
19 Plattenteller mit antistatischer Filzmatte
20 USB-Anschluss
21 PHONO/LINE-Umschalter
22 Ausgabe rechts, links für Audio-Anschluss, Cinch

A Nadelbeleuchtung

Wie Sie den Plattenspieler zum BetriebVBoreiten

Überprüfen Sie vor der Montage das Zubehör auf Vollständigkeit.
Montieren Sie die Abdeckhaube ganz zum Schluss, so konnen Sie die Systemmontage und -einstellung bequem durchführren!
Stellen Sie den Plattenspieler auf eine stabile, erschütterungsfrei und horizontale Fläche.
Stellen Sie den Plattenspieler so welt wie möglich von den Lautsprechn enternt auf und isolieren Sie ihn von dem ausgesendeten Schall, um Vibrationen zu minimieren.

Plattenteller

Den Plattenteller vorsichtig auf die Plattenteller-Achse 3 aufsetzen

Plattentellerbelag

Legen Sie den Plattentellerbelag (Antistatische Filzmatte) auf den Plattenteller auf.

Zentrierpuck

Der Zentrierpuck wird z.B. für Single-Platten ohne Zentrierstern bestehtigt. Wird der Zentrierpuck gerade nicht gebraucht, können Sie diesen auf die dazu vorgesehene Ablage 1 legen.

Tonarmkopf montieren

Montieren Sie den Tonarmkopf 1 wie dargestellt auf die Aufnahme des Tonarms 3.

Sichern Sie den Tonarmkopf auf dem Tonarm, indem Sie den Schraubring 2 wie abgebildet drehen, während Sie den Tonarmkopf waagrecht halten.

Tonarm:

Der Tonarm ist für den Transport an der Ablage mit der Klemme gesichert. Lösen Sie die Klemme 14 vor der ersten Inbetriebnahme. Für einen späteren Transport sollte der Tonarm wieder auf der Ablage mit der Klemme 14 geschichert werden, um Schäden durch Erschüttungen zu vermeiden.

Gegengwicht anbringen

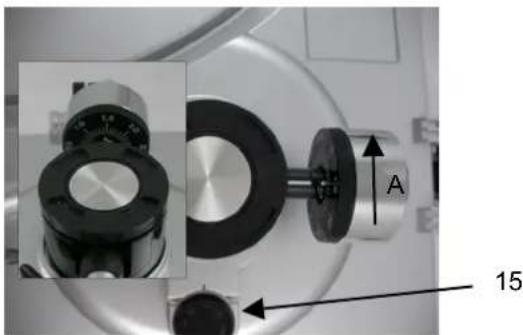

Das Gegengewicht 2 wird wie dargestellt auf den Tonarm 1 geschraubt.

Einstellen der Auflagekraft

Entfernen Sie die Nadelabdeckung, falls der Tonabnehmer mit einer abnehmbaren Nadelabdeckung versehen ist. Achten Sie darauf, dass Sie die Nadelspitze nicht mit den Fingern berühren.
Stellen Sie den Tonarm 9 durch Losen der Klemme 14 frei, und haben Sieihn von der Tonarmablage ab.
Drehen Sie das ganze Gegengewicht A im Uhrzeigersinn (Pfeilrichtung wie oben dargestellt) oder Gegenuhrzeigersinn, bis der Tonarm ungebung in Waage zu liegen kommt (frei schwebend).

Anmerkung:

• Übermäßiges Vorwartsbewegen des Gegengewichts hat ein Absenken der Tonabnehmerseite zur Folge.
• Übermäßiges Rückwärtsbewegen des Gegengewichts hat ein Anheben der Tonabnehmerseite zur Folge.

Achten Sie während der Justierung der horizontalen "0"-Balance daraufuf, dass die Abtastnadel nicht mit der Plattentellerauflage oder anderen Gegenständen in Berührung kommt.

Nachdem der Tonarm horizontal ausbalanciert ist befestigen Sie ihn vorübergehend mit der Klemme 14 auf der Tonarmablage.
Halten Sie das Gegengewicht mit einer Hand fest und drehen Sie nur den Gegengewicht-Einstellring, bis dessen "0"-Marke mit der Mittellinie auf dem rückwärigen Tonarm übereinstimmt.
Die Justierung der horizontalen "0"-Balance ist damit beendet.
Nach der Einstellung der horizontalen "0"-Balance, drehen Sie das Gegengewicht im Uhrzeigersinn (in der Pfeilrichtung), und bringen Sie es mit dem korrekten Auflagedruck in Übereinstimmung.

Da der Auflagedruck-Einstellring sich zusammen mit dem Gegengewicht bewegt, kann der Auflagedruck direkt am Skalaring abgelesen werden.

Hinweis:

Der empfohlene Auflagedruck fur das mitgelieferte Tonabnehmer-System betragt >2,5 Gramm. Halten Sie sich im Zweifelsfall an die Empfehlung des Tonabnehmer-Herstellers.

Anti-Skating-Einstellung

Der durch die Skating-Kraft verursachezte Zug des Tonarmes zum Plattenzentrum bewirkt eine Erhöhung der Auflagekraft auf der inneren Rillenflanke der Platte. Zur Kompensation der Skating-Kraft und der von Ihr ausgehenden besondern nachteiligener Wirkung für die Abtastung von Stereo-Schallplatten besitzt das Geräte eine Anti-Skating-Einrichtung.

Stellen Sie den Antiskating-Einstellknopf 15 auf den gleichen Wert ein, wie die Auflagekraft.

Die Nadelbeleuchtung

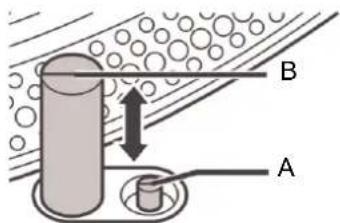

Drücken Sie den Nadel-Beleuchtingsschalter A. Die Nadelbeleuchtung B wird ausgefahren und beleuchtet die Abtastnadel.

Wenn die Nadelbeleuchtung nicht erforderlich ist, drücken Sie diese nach unter in die Zarge darüber. Gleichzeitig erlischt die Lampe.

Die Abdeckhaube

Die Scharniere am Gehäuse nach hintenschwenken.
Die Aufnahmen der Abdeckhaube rechts und links gleichmäßig über die Scharniere führen.

Darauf achten, dass die Arretierfeder einrastet.

Einstellbare Gerätefuße

Die verstelltbaren Füße dieren zur Schwingungsisolierung sowie zur Hoheneinstellung und Justage des Plattenspielers.

Drehen Sie die Füße an der Geräteunterseite im Gegenuhrzeigersinn, um die Füsse herauszuschrauben.

Hinweis:

Achten Sie darauf, dass der maximale Verstellbereich 0,5 Zentimeter beträgt.

Stellen Sie den Plattenspieler auf eine ebene Fläche und gleichen Sie eventuelle Höhenunterschiede mit den verstelltbaren Füssen aus.

Anschluss des Plattenspielers

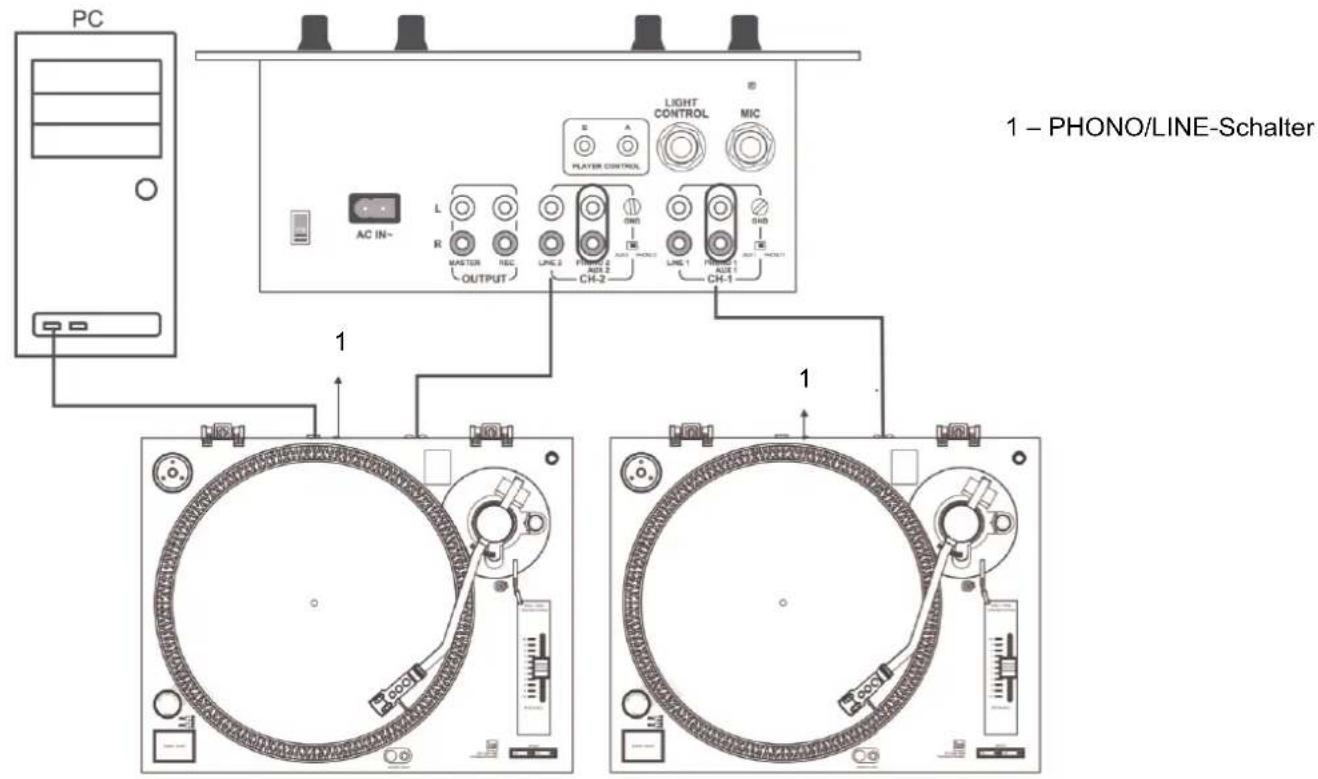

Anschluss an den Veränderker

→ Schließen Sie die Audiokabel an die RCA OUTPUT Buchsen 22 und an die LINE/AUX-oder Phono-Buchsen am Veränder an.

Hinweis:

Dabei auf den richtig Anschluss des linken und rechten Kanals achten (rot = rechtter Kanal, weil = linker Kanal).

Anschluss anden Computer

Verbinden Sie den USB-Anschluss 20 mit einem freien USB-Steckplatz an Ihr dem Computer. Beachten Sie die Hinweise auf S. 19.

Netzanschluss

Stecken Sie den Netzstecker in eine Steckdose.

Wie Sie den PHONO/LINE-Schalter einstehen

Stellen Sie den PHONO/LINE-Schalter 21 auf PHONO, wenn der Plattenspieler an den PHONO-Buchsen angeschlossen ist,
Stellen Sie den PHONO/LINE-Schalter 21 auf LINE, wenn der Plattenspieler an den LINE-Buchsen (bzw. AUX oder AUDIO) angeschlossen ist.

Abnehmen/Anbringen der Nadelschutzkappe

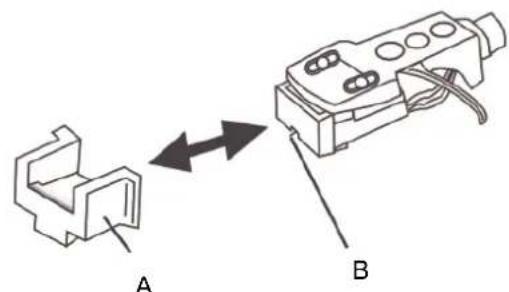

Vor der Wiedergabe einer Schallplatte muss die Nadelschutzkappe A vom Tonabnehmer entfernt werden. Ziehen sie die Kappe nach vorne ab.

Es wird empfohlen, die Nadelkappe zum Schutz der Nadel B nach der Wiedergabe wieder anzubringen.

Abspielen einer Schallplatte

Vorgehensweise

Legen Sie eine Schallplatte auf den Plattenteller.
Drehen Sie den Ein-/Aus-Schalter 5 in die "ON"-Position.

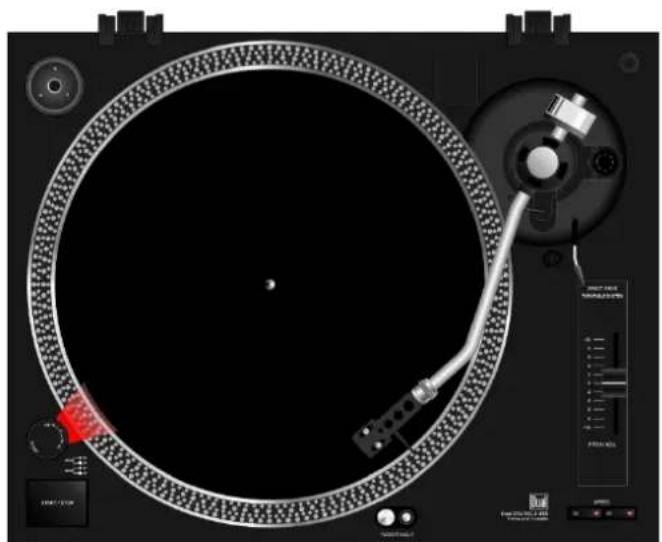

Die LED-Anzeige bei der Drehzahl-Wahltaste 10 (33 U/min) und die Stroboskoplampe 4 leuchten auf.

Anmerkung:

Wahlen Sie mit den SPEED-Wahltasten die Geschwindigkeit, mit der Sie die Schallplatte abspielen möchten.

Entfernen Sie den Nadelschutz, falls der Tonabnehmer mit einem abnehmbaren ausgestattet ist.
Losen Sie die Klemme 14.
Drucken Sie die Start-/Stop-Taste 6. Der Plattenteller 19 beginn't sich zu drehen.
Heben Sie den Lift-Hebel 13 an.
→ Schwenken Sie den Tonarm 9 über die gewünschte Rille.

Stellen Sie den Lift-Hebel 13 nach unten. Der Tonarm senkt sich langsam auf die Schallplatte ab und die Wiedergabe beginnt.
Führer Sie den Tonarm nach beendeten Abspielen auf die Tonarmablage 14 zusück und befestigen Sieihn mit der Klemme.
Drucken Sie die Start-/Stop-Taste 6.
Stellen Sie den Ein-/Aus-Schalter 5 in die "OFF"-Position, nachdem die elektronische Bremse den Plattenteller gestopt hat.

Anmerkung:

Die elektronische Bremse Funktioniert nicht, wenn der Ein-/Aus-Schalter ausgeschaltet wird, bevor die Start/Stop-Taste gedrückt wird.

Unterbrechen des Abspielens

Stellen Sie den Lift-Hebel 13 nach oben.

Dadurch hebtsich die Tonabnehmernadel von der Schallplatte ab.

Abspielen einer 45 U/min-Schallplatte mit großem Mittelloch

Stecken Sie den 45 U/min-Adapter 1 auf die Plattentellerachse 3.
Drucken Sie die SPEED-Wahltaste 11.

Drehzahl-Feineinstellung PITCH ADJ.

Die Drehzahl ist mit dem Schieber 12 über einen Bereich von -10% bis +10% regelbar.
→ Schieber den Schieber 12 nach oben, um die Drehzahl zu reduzieren bzw. nach unten, um die Drehzahl zu erhöhen.

Die Zahlen auf der Skala geben ungebährte Prozentzahlen für die Drehzahlregulierung an.

Wenn eine der vier Stroboskoppekteihen 2 am Plattentellerrand stationär zu bleiben scheint, so wird dadurch die korrekte Drehzahl (bzw. Nenndrehzahl) angezeigt.

Bevor Sie den USB-Anschluss herstellen

Systemvoraussetzungen

Bitte stellen Sie vor dem Anschluss sicher, dass Ihr Computersystem die nachfolgend genommen Voraussetzungen erfüllt:

Intel Pentium oder AMD Athlon, 1GHz oder hoher
- (oder entsprechenden MAC-Rechner)
USB 1.1 oder USB 2.0-Anschluss (2.0 empfohlen)
- Betriebssystem Windows 2000/XP oder aktueller bzw. MAC OSX oder aktueller
- Kompatible Soundkarte
- Arbeitsspeicher > 512 MB
CD oder DVD-Brenner zur Erstellung von Audio-CDs
Lautsprecher, Maus
- 10 MB freien Festplattenspeicher für die Software-Installation
- Zusätzlich freien Festplattenspeicher für das Digitalisieren ihrer Musik

Hinweis:

Die mitgelieferte Software Audacity® vor der Verbindung und Inbetriebnahme des Gerätes am PC bzw. MAC installmenten.
Die Audacity®-Software ist eine frei Open-Source-Software verbreitet unter der GNU General Public License (GPL). Sehen Sieitte auf der Homepage nach, ob ein Update verfügbar ist. Unter http://audacity.sourceforge.net steht ggf. eine aktuelle Version bzw. Updates zur Verfügung.
- Sie können auch im Prinzip jeder andere PC-Audioaufnahme-Software verwenden.

Beachten Sie die mitgelieferte Software-CD. Darauf befindet sich die Digitalisierungssoftware von Audacity® für die verschiedene Windows- bzw. MAC-Versionen sowie die umfangreiche Beschreibung der Software (Inbetriebnahme, Verwendung).

Die Software Audacity® vor der Verbindung und Inbetriebnahme des Gerätes am PC bzw. MAC installieren.

Als alternatives Programm dient z.B. der „Free MP3 Sound Recorder" auf der CD.

Wie Sie ihre Musik digitalisieren Software installieren

Starten Sie Ihrren Rechner, legen Sie die CD ein und installieren Sie die Audacity-Software je nach Betriebssystem (PC, MAC).

Sehen Sieitte auf der Homepage nach,ob ein Update verfügbarist(http://audacity.sourceforge.net)und installieren Sie ggf.das Update.

Plattenspiefer anschließen

Verbinden Sie den USB-Anschluss 20 des Plattenspielers mit einem freien USB-Anschluss an Ihrem Rechner.

Software einrichten

1. Starten Sie die Audacity-Software.
2. Wahlen Sie im Menu [Bearbeiten] und [Einstellungen]. Die Software-Einstellungen öffnen sich.

Bsp: Version 1.2.6 für Windows XP und Alter
Für neuere Windows-Versionenitte Hinweise auf Software-CD beachten

1. Klichen Sie auf den Reiter [Audio E/A].
2. Wahlen Sie als Wiedergabegerät ihre interne Soundkarte aus dem ↓Drought-Menu [Gerät] aus.
3. Wahlen Sie als Aufnahmegerät USB Audio CODEC oder „Microsoft Sound Mapper Input" aus dem Dropout-Menu [Gerät] aus.
4. Wahlen Sie Kanäle (2 Stereo).
5. Klichen Sie auf [Software Playthrough], so dass ein Haken davon gesetzt ist.
6. Klicken Sie auf OK.

Musik aufzeichnen und speichern

1. Starten Sie die Wiedergabe.
2. Klichen Sie auf die rote Aufnahme-Taste in der Software.
3. Klichen Sie auf die blaue PAUSE-Taste zum vorübergehenden Unterbrechen der Aufnahme.
4. Klichen Sie zum Beenden der Aufzeichnung auf die gelbe STOP-Taste.
5. Klichen Sie auf die grüne PLAY-Taste zur Wiedergabe ihrer beendeten Aufzeichnung.
6. Klichen Sie auf Datei und wahlen Sie „Exportieren als WAV" zum Speichern und Exportieren der Aufnahme.

Hinweis:

Eine ausfuhrliche Anleitung zur Software Audacity finden Sie auch auf der Software-CD.

Wie Sie den Plattenspieler reinigen

Stromschlag!

Um die Gefahr eines elektrischen Schlags zu vermeiden, * dürfen Sie das Gerät nicht mit einem nassen Tuch oder unter fließen dem Wasser reinigen.

ACHTUNG!

Sie)dürfenkeScheuerschwämme,Scheuerpulver und LösungsmittelwieAlcoholoderBenzin verwenden.Zur Reinigung des Gerätesund der Schallplattendürfen nur daraufvorgesehene Reinigungsmittel(antistatisch) verwendet werden. These sind im Zubehörfachhandel erhältlich.

Reinigen Sie das Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch.

Reinigung der Nadel und der Platte

Nadel und Platte sollenn vor dem Abspielen stets gereinigt werden, um eine vorzeitige Abnutzung zu verhindern.

Streichen Sie mit einem Reinigungspinsel von hinten nach vorne über die Nadel.

Zur Reinigung der Platte wischen Sie mit einem Plattentuch leicht schrag über die Platte.

Auswechseln der Nadel

Die Abtaastnadel ist durch den Abspielvorgang natürlichem Verschleiß ausgesetzt. Wir empfehlen dazu eine regelmäßige Überprüfung, die bei Diamant-Abtaastnadeln nach min. 1000 Spielstunden erfolgen sollte.

Hinweis:

Abgenutzte oder beschädigte (abgespltterte) Abtastnadeln zerstoren die Schallplatten.

Verwenden Sie bei Ersatzbedarf, wenn möglich, die Original Nadel.

Ziehen Sie die Abtastnadel schrag nach unten ab.
Das Einsetzen der Abtastnadel erfolgt in umgekehrter Weise.

Montage eines anderen Tonabnehmer-Systems

Lesen Sie vor der Montage die Anleitung des Herstellers des Tonabnehmer-Systems durch.
Setzen Sie für die Montage den Nadelschutz auf, damit die Nadelspitze vor Beschäftigung geschützt wird.
Verbinden Sie die Anschlussdrahte mit den Anschlussstiften des Tonabnehmer-Systems.
Die Anschlüsse der meisten Systeme sind mit Farben markiert. Verbinden Sie jeder Anschlussdraht mit dem Anschlussstift derselben Farbe.

Wei (L+) linker Kanal, Pluspol

Blau (L-) linker Kanal, Minuspol

Rot (R^+) rechter Kanal, Pluspol

Grun (R-) rechter Kanal, Minuspol

Befestigen Sie das Tonabnehmer-System mittels der mitgelieferten Schrauben am Tonarmkopf.

Wie Sie Fehler beseitigen

Wenn das Gerät nicht wie vorgesehen Funktioniert, überprüfen Sie es anhand der folgenden Tabellen.

Wenn Sie die Störung auch nach den beschriebenen Überprüfungen nicht beheben konnen, behmen Sieitte Kontakt mit dem Hersteller auf.

Probleme mit dem Gerät

Symptom Mögliche Ursache/Abhilfe
Der Tonarm übersprungt Spuren, gleitet über die Platte oder bewegt sich nicht	Der Plattenspieler steht nicht waagerecht. Den Plattenspieler auf eine waagerechte Unterlage stellen. Die Platte ist verschmutzt oder verkratzt. Die Platte mit einem Plattenreiniger reinigen oder eine andere Platte abspielen. Auflagdruck des Tonarms ggf. zu niedrig. Justieren Sie den Auflagdruck. Evtl. ist die Nadel defekt. Wechseln Sie die Nadel aus. Antiskating prüfen und ggf. neu einstehen.

Symptom Mögliche Ursache/Abhilfe
Schlechte Tonqualität, starke Störgeräutsche, Tonaussetzer usw.	Die Nadel ist verschmutzt oder abgenutzt. Die Nadel mit einem Pinsel sāubern bzw. auswechseln.Die Platte ist verschmutzt oder verstaubt. Die Platte mit einem Plattenreiniger reinigen.
Die Drehzahl stimmt nicht.	Die Drehzahl entsprechend der Angabe auf der Platte einstehen. (33 U/min. oder 45 U/min.)
Der Ton ist zu leise oder laut und verzerrt.	Der Plattenspieler ist nicht an den richtigen Eingangs geschlossen.(siehe Seite 14)
Kein Ton über PC-Lautsprecher.	Software-Einstellungen überprüfen, siehe S. 20

Technische Daten

Abmessungen(Breite x Höhe x Tiefe):	450 mm x 139 mm x 350 mm
Gewicht: 5,36 kg
Motor: 8poliger, 2 Phasen-DirectDrive-Gleichstrommotor
Start-/Stop-Zeit: < 1 s
Spannung: 230 V Wechselstrom, 50 Hz
Leistungsaufnahme: 11 W
Umgebungsbedingungen:	+5 °C bis +35 °C45 % bis 85 % relative Luft-feuchte (nicht kondensierend)
Gleichlaufschwankungen:	< ± 0,15 % DIN/WTD bei 3 kHz
Abtastadel: Diamant-Nadel
Effektive Tonarmänge: 220 mm

Richtlinien und Normen:

Dieses Produkt entspricht der

Niederspannungsrichtlinie (2006/95/EC),

der ErP Richtlinie 2009/125/EC,

der EMV-Richtlinie (2004/108/EC) und der

CE-Kennzeichenrichtlinie.

Frequenzbereich: 20 Hz – 20 kHz; +1/-3 dB bei 1 kHz
Kanaltrennung > 15 dB
Phono Output Level 1.5~3.6 mV
Line Output 90~216mV
WOW, Flutter < 0.15% WRMS (JIS WTD) bei 331/3 Upm
Signal-Rausch-Verhältnis	> 55 dB
SNR Signal-Noise-Ratio
USB-Anschluss	USB 1.1/2.0 für WINDOWS, MAC OSX

Technische Änderungen und Irrtumher vorbehalten. Die Abmessungen sind ungefähre Werte.

Wie Sie den Hersteller erreichen

DGC GmbH

Graf-Zeppelin-Str. 7

D-86899 Landsberg

www.dual.de

Entsorgungshinweise

Entsorgung der Verpackung

Ihr neues Gerät wurde auf dem Weg zu Ohnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.

Bitte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sich bei.
them Handler oder über ihreCOMMUNALE
Entsorgungseinrichtung.

Erstickungsgefahr!

Verpackung und deren Teile nicht Kindern überlassen.

Erstickungsgefahr durch Folien und anderen Verpackungsmaterialien.

Wie Sie das Gerät entsorgen

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiedergewonnen werden. Erkundigen Sie sich in ihrer Stadt- oder Gemeindeverwaltung nach Mänglichkeiten einer umwelt- und sachgerechten Entsorgung des Gerätes.

Dieses Gerät ist entsprechend der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben

werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist daraufhin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

! Lebensgefahr!

Bei ausgedienten Geräten Netzstecker ziehen.

Netzkabel durchtrennen und mit dem Stecker entfern.

Graf-Zeppelin-Str. 7

D-86899 Landsberg

www.dual.de

Graf-Zeppelin-Str. 7

D-86899 Landsberg

www.dual.de

Graf-Zeppelin-Str. 7

D-86899 Landsberg

www.dual.de
