BEDIENUNGSANLEITUNG KF 108 Wamsler

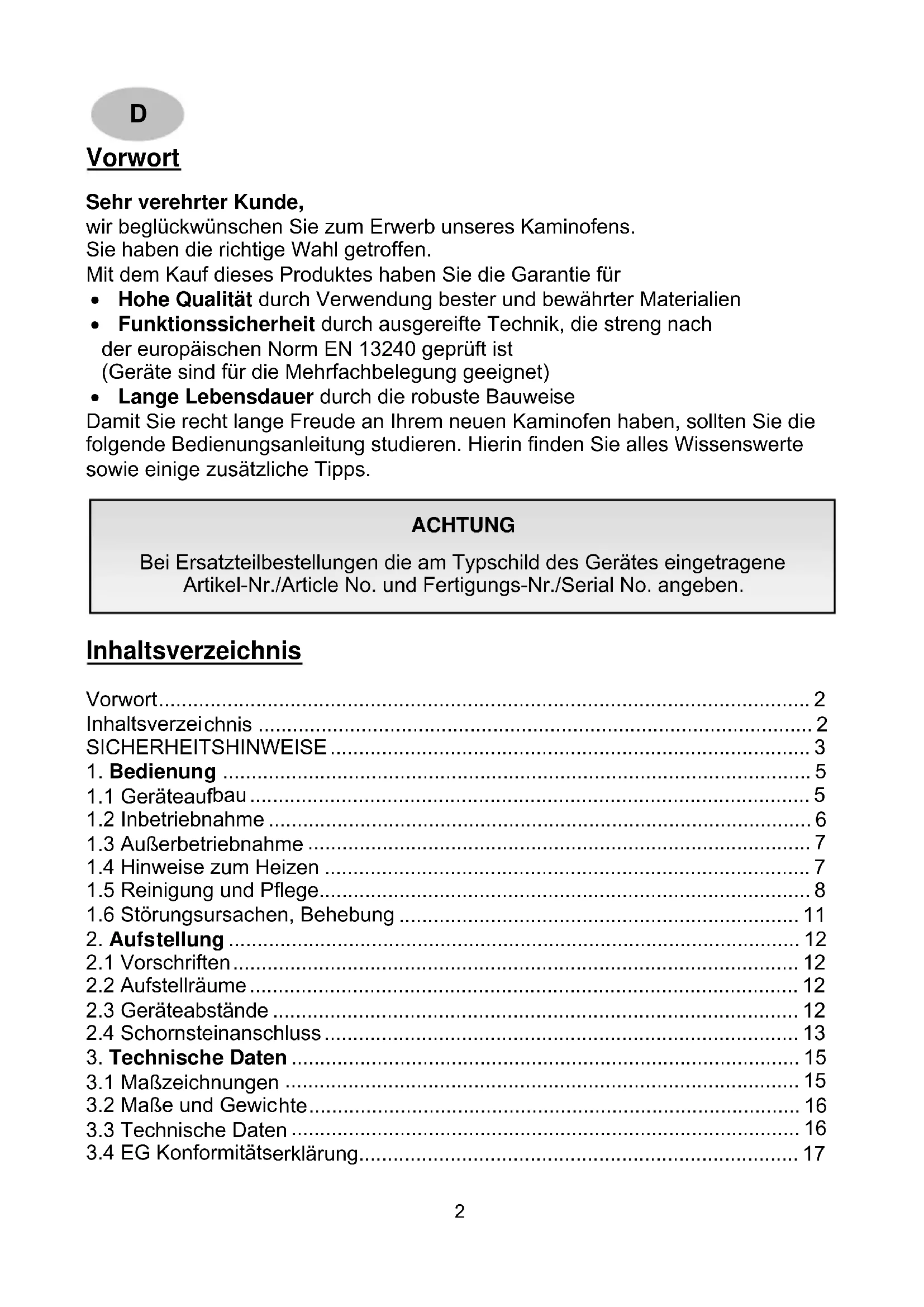

HU2 ACHTUNG Bei Ersatzteilbestellungen die am Typschild des Gerätes eingetragene Artikel-Nr./Article No. und Fertigungs-Nr./Serial No. angeben. Vorwort Sehr verehrter Kunde, wir beglückwünschen Sie zum Erwerb unseres Kaminofens. Sie haben die richtige Wahl getroffen. Mit dem Kauf dieses Produktes haben Sie die Garantie für

• Hohe Qualität durch Verwendung bester und bewährter Materialien

• Funktionssicherheit durch ausgereifte Technik, die streng nach der europäischen Norm EN 13240 geprüft ist (Geräte sind für die Mehrfachbelegung geeignet)

• Lange Lebensdauer durch die robuste Bauweise Damit Sie recht lange Freude an Ihrem neuen Kaminofen haben, sollten Sie die folgende Bedienungsanleitung studieren. Hierin finden Sie alles Wissenswerte sowie einige zusätzliche Tipps.

1.3 Außerbetriebnahme

3.3 Technische Daten

1. Die Geräte sind nach DIN EN 13240 geprüft (Typenschild).

2. Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationa-

len und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.) sowie feuerpolizeiliche Bestimmungen (z.B. FeuVO) zu beachten. Lassen Sie das Gerät nur von einem qualifizierten Fachmann aufstellen und anschließen. Zur kor- rekten Funktion Ihres Gerätes muss der Schornstein, an den Sie das Gerät anschlie- ßen wollen, in einwandfreiem Zustand sein.

3. Vor Erstinbetriebnahme und vor dem Schornsteinanschluss, die Bedienungsanleitung

gründlich durchlesen und den zuständigen Schornsteinfegermeister informieren.

4. Es wird empfohlen bei Aufstellung der Geräte saubere Baumwollhandschuhe zu tra-

gen, um Fingerabdrücke, die später schwierig zu entfernen sind, zu vermeiden.

5. Im Interesse der Luftreinhaltung und der sicheren Funktion des Gerätes sollten die in

der Bedienungsanleitung angegebenen max. Brennstoffaufgabemengen nicht über- schritten werden und die Türen der Geräte geschlossen sein, da sonst die Gefahr des Überheizens besteht, was zu Beschädigungen am Gerät führen kann. Beschädi- gungen solcher Art, unterliegen nicht der Garantiepflicht.

6. Die Türen der Geräte müssen während des Betriebes immer geschlossen sein.

7. Die zugelassenen Brennstoffe sind:

- Naturbelassenes Scheitholz (bis max. 33cm Länge) - Braunkohlebriketts (siehe zulässige Brennstoffe in der Bedienungsanleitung)

8. Keine flüssigen Anzündhilfen verwenden. Zum anzünden sollten spezielle Anzünder

oder Holzwolle verwendet werden.

9. Die Verbrennung von Abfällen, Feinhackschnitzeln, Rinden, Kohlegruß, Spanplatten-

resten, feuchtem und mit Holzschutzmitteln behandeltem Holz, Papier, Pappe o. ä. ist verboten.

10. Es ist darauf zu Achten, dass die Aufstellfläche ausreichend tragfähig ist. Bei unzurei-

chender Tragfähigkeit müssen geeignete Maßnahmen (z.B. Platte zur Lastenvertei- lung) getroffen werden.

11. Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung kom-

men. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen) und min- destens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim ersten Heiz- vorgang die max. Temperatur nicht erreicht werden, so können diese Erscheinungen auch später noch auftreten.

12. Die Bedienelemente und die Einstelleinrichtungen sind entsprechend der Bedie-

nungsanleitung einzustellen. Bitte benutzen Sie bei heißem Gerät die Hilfswerkzeuge oder einen Schutzhandschuhe zur Bedienung.

13. Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausreichendem

Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu beachten, dass die Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden ganz geöffnet werden darf. Außerdem soll vor dem Öffnen der Heiztür zum nachlegen von Brenn- stoff nur noch das Glutbett im Brennraum vorhanden sein, dass heißt, es dürfen keine Flammen mehr sichtbar sein.

14. Im Warmhaltefach und auf dem Gerät keine brennbaren Gegenstände abstellen.

15. Im Heizbetrieb können alle Oberflächen und besonders die Sichtscheiben sowie die

Griffe und Bedieneinrichtungen sehr heiß werden. Machen sie Kinder und Jugendli- che, Ältere Menschen und Tiere auf diese Gefahren aufmerksam, und halten sie sie während des Heizbetriebes von der Feuerstätte fern. Verwenden Sie zur Bedienung den beigelegten Schutzhandschuh oder das Hilfswerkzeug. Kinder und Jugendliche unter 16 Jahren dürfen den Ofen ohne Aufsicht Erziehungsberechtigter nicht bedie- nen.

16. Es ist darauf zu achten, dass der Aschekasten immer bis Anschlag eingeschoben ist

und besonders darauf zu achten, dass keine heiße Asche entsorgt wird (Brandgefahr).

17. In der Übergangszeit kann es zu Störungen des Schornsteinzuges kommen, so dass

die Abgase nicht vollständig abgezogen werden. Die Feuerstätte ist dann mit einer ge- ringen Brennstoffmenge, am besten mit Holzspäne/-Wolle zu befüllen und unter Kon- trolle in Betrieb zu nehmen, um den Schornsteinzug zu stabilisieren. Der Rost sollte sauber sein.

18. Nach jeder Heizperiode ist es angebracht, die Geräte durch einen Fachmann kontrol-

lieren zu lassen. Ebenfalls sollte eine gründliche Reinigung der Abgaswege und der Abgasrohre erfolgen.

19. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden

sie sich bitte rechzeitig unter Angabe der genauen Art.Nr. und Fert.Nr. an Ihren Fach- händler. Es sind nur Original Wamsler - Ersatzteile zu verwenden.

20. Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servicear-

beiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb (Hei- zungs- oder Luftheizungsbau) durchgeführt werden. Bei unsachgemäßen Eingriffen erlöschen Gewährleistung und Garantie.

21. Da der Festbrennstoff-Ofen/Herd die zur Verbrennung benötigte Luft dem Aufstel-

lungsraum entnimmt, ist dafür zu sorgen, dass über die Undichtheiten der Fenster oder Außentüren stets genügend Luft nachströmt. Man kann davon ausgehen, dass dieser durch ein Raumvolumen von mind. 4m³ je kW Nennwärmeleistung gewährleis- tet ist. Ist das Volumen geringer, kann über Lüftungsöffnungen ein Verbrennungsluft- verbund mit anderen Räumen hergestellt werden (min. 150cm²).

22. Es ist darauf zu achten, dass die Abstände zu brennbaren Bauteilen und Materialien -

seitlich, vorne und hinten- eingehalten werden. Diese Abstände entnehmen Sie der Bedienungsanleitung oder dem Typenschild.

23. Die Feuerstätte darf nicht verändert werden, ansonsten verlieren Sie die Zulassung.

24. Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei Mehr-

fachbelegung 5m liegt, ist unzulässig. An dem zum Anschluss des Ofens vorgesehe- nen Schornstein dürfen höchstens zwei bis drei weitere Feuerstätten angeschlossen sein.

25. Bei einem Schornsteinbrand verschließen Sie sofort alle Öffnungen am Gerät und

verständigen sie die Feuerwehr. Versuchen sie auf keinen Fall selbst zu löschen. Da- nach unbedingt den Schornstein vom Fachmann überprüfen lassen.

26. Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtscheibe ist

dadurch niemals völlig ausgeschlossen und stellt keinen Mangel dar.

27. Speck- und Sandstein ist ein Naturstein, daher sind Farbabweichungen und Farbän-

derungen normal und kein Grund zur Reklamation.5

2. Abgasstutzen 120mm

3. Lagerfach f. Brennmaterial

4. Primärluftschieber

9. Typenschild (Rückseite)

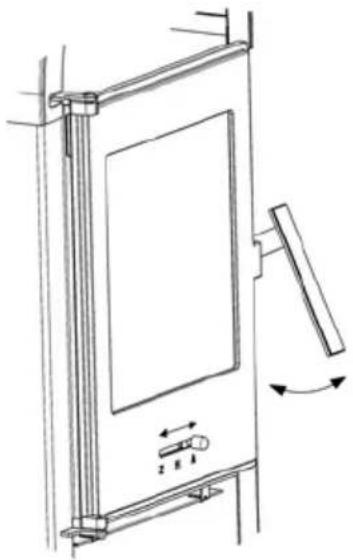

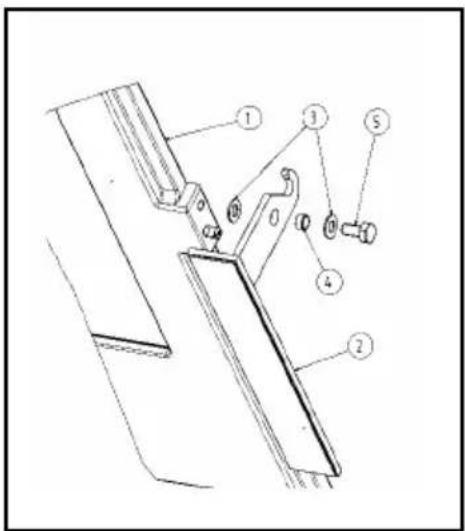

Das Gerät wird mit demontiertem Heiztürgriff ausgeliefert. Vor Inbetriebnahme muss der Griff wie in Bild 4 abgebildet montiert werden. Brennstoffe Das Gerät ist für den Betrieb mit nachfolgend aufgeführten Brennstoffen geeignet. Nur damit ist ein raucharmer und störungsfreier Betrieb gewährleistet. Verwenden Sie nur natur belassenes, trockenes Scheitholz mit einer Restfeuchte von max. 20%. Brennstoffart Heizwert ca. KJ/kg Hartholz Weichholz

Nicht zulässige Brennstoffe sind z.B.: Die Verbrennung von Abfällen, Feinhackschnitzeln, Rinden, Spanplattenresten, Koh- legruß, feuchtem oder mit Holzschutzmitteln behandeltem Holz, Papier und Pappe o. ä. ist verboten. Zum Anzünden sollte Holzwolle oder Grillanzünder verwendet werden. Keine flüssigen Anzündhilfen verwenden! Achtung! Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung kommen. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen) und mindestens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim ersten Heizvorgang die max. Temperatur nicht erreicht werden, so können diese Erscheinungen auch später noch auftreten. Mit dem Primärluftschieber können Sie die Nennwärmeleistung einstellen. Es dürfen nur die Einstellungen getätigt und Brennstoffmengen aufge- geben werden, die Ihrem zugelassenen bzw. gekauften Gerät entspre chen (Typenschild). Verbrennungslufteinstellung: Die Schiebereinstellungen müssen immer in der Mitte der Bezeichnungen liegen. Tabelle 1

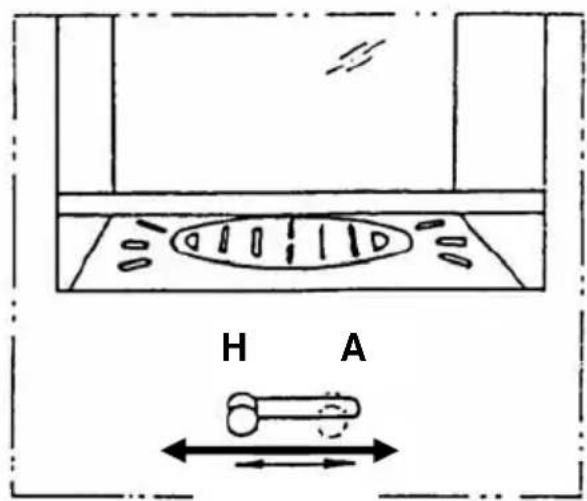

Brennstoff Primärluftschieber Stellung Brenndauer ca. h Anheizen A

Scheitholz Nennwärmeleistung H 0,75 Außerbetriebnahme H -7 Füllmengen / Anzünden: 7 kW NWL Scheitholz max. 1,7 kg, ca. 2-3 kleine Scheite pro Füllung, bei Anzündvorgang Holz kreuzschlichten, Scheitholzlänge max. 33cm, Durchmesser Ø 5 - 12 cm, Rundlinge spalten, Holzbrikett nach DIN 51731 max. 1,3 kg, evtl. zerkleinern Erstes Anheizen

• Vor Inbetriebnahme sind die Transportsicherungen über dem Feuerraum herauszunehmen und evtl. Aufkleber auf der Sichtscheibe rückstandsfrei zu entfernen. Die Heiztür öffnen durch Heben des Griffes nach oben (Bild 2). Bei heißem Gerät ist dazu ein isolierter Handschuh zu benutzen. Den Primärluftschieber (Bild 3) entspre- chend der Tabelle 1 in Kapitel 1.2 einstellen. Kohleanzünder oder Holzwolle auf den Rost legen, darüber Holzspäne geben. Dar- auf erst kleineres, dann größeres Holz geben, anzünden und Tür wieder verschlie- ßen. Wenn das Feuer lebhaft brennt und eine ausreichende Grundglut vorhanden ist erneut Brennstoff aufgeben. Danach den Primärluftschieber entsprechend der Tabelle 1 „Verbrennungslufteinstellung“ einstellen. Das erste Anheizen sollte „sanft” verlaufen, mit geringer Menge Brennmaterial, da- mit sich die Ofenteile an die Hitze gewöhnen können. Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung kommen. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen) und mindestens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim ersten Heizvorgang die max. Tempera- tur nicht erreicht werden, so können diese Erscheinungen auch später noch auftreten. Den Brennstoff nicht in den Brennraum einwerfen, sondern einlegen, da sonst die Ausmauerung beschädigt werden kann. Achtung! Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausreichen- dem Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu beachten, dass die Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden ganz geöffnet werden darf. Außerdem soll vor dem Öffnen der Tür zum Nachle- gen von Brennstoff nur noch das Glutbett im Brennraum vorhanden sein, das heißt, es dürfen keine Flammen mehr sichtbar sein.

1.3 Außerbetriebnahme

Türen schließen, Primärluftschieber in geschlossene – Stellung bringen. Restglut ausbrennen und Ofen abkühlen lassen. Feuerraum und Aschenkasten bei kaltem Gerät reinigen und entleeren!

1.4 Hinweise zum Heizen

Der Kaminofen darf nur mit geschlossener Fülltür (Heiztür) betrieben werden. Diese darf nur zum Anheizen, Nachlegen oder Reinigen des Feuerraums geöffnet werden (evtl. Zugprobleme bei weiteren am Schornstein angeschlossenen Geräten).8 Eine abgestimmt zugeführte Sekundärluft sorgt für die Nachverbrennung der im Ab- gas enthaltenen brennbaren Bestandteile. Ein Verschmutzen der Scheibe kann aber bei Festbrennstoffen nicht ausgeschlossen werden und stellt keinen Mangel dar. Dies bedeutet eine rauch- und russarme Verbrennung zur Schonung der Umwelt. Sollten Sie Ihren Ofen in der Übergangszeit in Betrieb nehmen, dann prüfen Sie vorher den Schornsteinzug, da dieser bei hohen Außentemperaturen sehr gering sein kann. Zu diesem Zweck halten Sie ein brennendes Zündholz in die ein wenig geöffnete Heiztür. Wenn die Flamme nicht deutlich angesaugt wird, ist zunächst ein sogenanntes Lock- feuer zu erzeugen. Hierzu wird kurzzeitig Holzspäne/-Wolle im Ofen oder in der Reini- gungsöffnung des Schornsteins entzündet. Der Rost sollte vor jeder Brennstoffaufga- be gereinigt werden, um eine gute Verbrennungsluftzufuhr zu gewährleisten. Der Aschenkasten ist regelmäßig im kalten Zustand zu entleeren (Bild 5). Bei heißem Gerät beiliegenden Handschuh verwenden. Bitte beachten Sie dabei, dass keine glühenden Verbrennungsrückstände in die Mülltonne gelangen. Es ist darauf zu achten, dass der Aschenkasten immer bis Anschlag einge- schoben wird. Achtung ! Im Interesse der Luftreinhaltung und dem Ofen sollten die angegebenen max. Brennstoffaufgabemengen nicht überschritten werden, da sonst die Gefahr des Überheizens besteht, was zu Beschädigungen am Gerät führen kann. Beschä- digungen solcher Art, unterliegen nicht der Garantiepflicht. Bei Kaminöfen ist nur eine einlagige Brennstoffaufgabe gestattet. Eine reduzierte Heizleistung sollte nur durch Verringerung der Aufgabemenge und nicht durch Reduzierung der Primärluft erfolgen.

1.5 Reinigung und Pflege

Mit richtigem Betrieb/Bedienung und guter Pflege/Wartung erhöhen Sie die Wertstabi- lität und Lebensdauer Ihrer Geräte. Sie sparen wertvollen Ressourcen und schonen unsere Umwelt und Ihren Geldbeutel. Nach Beendigung der Heizperiode empfiehlt es sich, eine gründliche Reinigung des Ofens und der Abgasrohre vorzunehmen. Nach- lassen der Heizleistung, ist fast immer eine Folge starker Verschmutzung der Abgas- wege. Die Rauchgaswege können gereinigt werden von vorne, durch den Heizraum, oder von oben wenn das Rauchrohr entfernt ist. Innenteile vom Heizraum können in aus- gekühltem Zustand wie nachfolgend ausgebaut werden: Aschekasten herausnehmen, bei geöffneter Heiztür den Rost hinten aufheben und in der schrägen Position hochheben, bis er gedreht und herausgenommen werden kann (vor der Rostreling). Danach die Seitlichen und hinteren Steine herausnehmen und dabei den Umlenkstein festhalten und entfernen. Die Rauchgasstutzen- Öffnung ist nun in diesem Zustand frei und kann gereinigt werden. Zusammenbau in umgekehrter Reihenfolge. Achtung : Nach jeder Heizperiode ist es angebracht, den Ofen gründlich zu kontrollieren. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden Sie9 sich bitte rechtzeitig unter Angabe der Artikel-Nr. und der F.-Nr. (siehe Typschild) an Ihren Fachhändler. Reinigen Sie Ihre Sichtscheibe vor der ersten Benutzung mit einem feuchten saube- ren Tuch. Verreiben Sie danach einige Tropfen eines Pflegemittels für Glaskeramik Scheiben mit einem Küchenpapier auf beiden Seiten der Scheibe. Nach dem Nachwischen und Trockenpolieren ist die hochwertige Oberfläche mit ei- nem unsichtbaren Film überzogen, dieser hilft die Scheibe sauber zu halten und er- leichtert bei regelmäßiger Wiederholung die Reinigung. Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtscheibe ist dadurch niemals völlig ausgeschlossen und stellt keinen Mangel dar. Pflege von Nasslack und Pulverbeschichtungen: Die Pflege der äußeren Flächen ist nur bei kaltem Ofen zu empfehlen. Die lackierten Flächen sollten nur mit klarem Wasser, vorsichtig und mit einem leicht befeuchteten weichen Tuch gereinigt werden (nicht scheuern). Vorab an einer nicht sichtbaren Stelle das Lackverhalten testen. Bei pulverbeschichteten Flächen kann in besonderen Fällen vorher mit Seifenlauge oder etwas Geschirrspülmittel behandelt und dann leicht trocken gerieben werden. Pflege von Keramik- und Glasverkleidungsteilen: Schmutz und Fett kann mit Seife und Wasser entfernt werden. Pflege von Speckstein und Sandstein: Speck- und Sandstein ist ein Naturstein, daher sind Farbabweichungen und Farbänderungen normal und kein Grund zur Re- klamation! Schmutz und Fett kann mit Seife und Wasser, kleine Kratzer mit Nass- schleifpapier (Körnung 240) entfernt werden. Achtung: Auf keinen Fall sollten Sie bei der Pflege Schwämme, Scheuermittel, aggressive oder kratzende Reinigungsmittel verwenden! Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servi- cearbeiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb (Heizungs- oder Luftheizungsbau) durchgeführt werden. Bei unsachgemäßen Eingrif- fen erlöschen Gewährleistung und Garantie. Holztrocknung und -Lagerung Holz braucht Zeit zum Austrocknen. Lufttrocken ist es bei richtiger Lagerung nach ca. 2 – 3 Jahren. Dazu einige Hinweise: - Sie sollten das Holz gebrauchsfertig zersägt und gespalten lagern. Dadurch ist eine rasche Trocknung gewährleistet, denn kleinere Holzstücke trocknen besser als Me- terspalten. - Ihr Scheitholz sollten Sie an einer belüfteten, möglichst sonnigen Stelle regenge- schützt aufschichten (idealer weise Südseite). - Lassen Sie zwischen den einzelnen Holzstössen eine Handbreite Abstand, damit die entströmende Luft die entweichende Feuchtigkeit mitnehmen kann. - Decken Sie Ihren Holzstoss keinesfalls mit Plastikfolie ab, sie lässt die Feuchtigkeit nicht entweichen. - Stapeln Sie frisches Holz nicht im Keller, da es dort wegen der geringen Luftbewe- gung eher fault, statt trocknet. - Lagern Sie nur bereits trockenes Holz in trockenen Kellerräumen.10

H A Bild 2 Bild 3 Bild 4 Bild 5 Bild 6 Bild 711

1.6 Störungsursachen, Behebung

Maßnahmen bei Schornsteinbrand Bei ungenügender Reinigung des Schornsteins, bei falschem Brennstoff (z. B. zu feuchtes Holz) oder falscher Verbrennungslufteinstellung kann es zu einem Schornsteinbrand kommen. Schließen sie in so einem Fall die Verbren- nungsluft an der Feuerstätte und rufen Sie die Feuerwehr. Niemals selbst versuchen mit Wasser zu löschen. Art der Störung mögliche Ursache Behebung Geruchbildung: Austrocknung der ange- wendeten Schutzfarbe. Verdampfung von Ölres- ten Den Ofen entsprechend der Bedienungsanleitung mehre- re Stunden in Kleinstellung betreiben. Danach für mehre- re Stunden auf maximale Leistung heizen. Zu geringe Wärme- abgabe:

• Geräteleistung zu klein gewählt.

• Zu geringer Schorn- steinzug

• Zu langes und undich- tes Abgasrohr

• Undichtheiten an der Glas-/Heiz-/Aschentür

• Verbrennung von zu feuchtem Holz

• Lassen Sie Ihren Wärme- bedarf vom Fachmann kon- trollieren.

• Der erforderliche Schorn- steinzug muss mind. 12 Pa und darf kurzzeitig max. 18 Pa haben. Kontrollieren Sie Ihren Schornstein auf Dichtheit. Die Türen ande- rer an diesen Schornstein angeschlossenen Feuer- stätten dicht verschließen. Vor allem auf undichte Schornstein- bzw. Reini- gungsverschlüsse achten. Eventuell mit senkrechter Anlaufstrecke anschließen.

• Die gesamten Abgasrohr- verbindungen müssen gut abgedichtet sein und feuer- fest isoliert werden.

• Dichtung kontrollieren, Tü- ren gut verschließen. Even- tuell Dichtschnur erneuern lassen.

• Nur gut getrocknetes Holz verwenden.12

Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationalen und europäischen Normen, örtliche und baurechtliche Vorschrif- ten/Normen (z.B. DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.) sowie feuerpolizeiliche Bestimmungen (z.B. FeuVO) zu beachten. Lassen Sie das Gerät nur von einem qualifizierten Fachmann auf- stellen und anschließen. Zur korrekten Funktion Ihres Gerätes muss der Schorn- stein, an den Sie das Gerät anschließen wollen, in einwandfreiem Zustand sein.

Da der Kaminofen die zur Verbrennung benötigte Luft dem Aufstellungsraum entnimmt, ist dafür zu sorgen, dass über die Undichtheiten der Fenster oder Au- ßentüren stets genügend Luft nachströmt. Man kann davon ausgehen, dass die- ser durch ein Raumvolumen von mind. 4m³ je kW Nennwärmeleistung gewähr- leistet ist. Ist das Volumen geringer, kann über Lüftungsöffnungen ein Verbren- nungsluftverbund mit anderen Räumen hergestellt werden (min. 150cm²).

Alle brennbaren Bauteile, Möbel oder auch z.B. Dekostoffe in der näheren Umge- bung des Ofens sind gegen Hitzeeinwirkung zu schützen. Einrichtungsgegenstände im Strahlungsbereich Im Sichtbereich (Strahlungsbereich) des Feuers muss zu brennbaren Bauteilen, Möbel oder auch z.B. zu Dekostoffen ein Abstand von mindestens 80 cm (A), gemessen ab Vorderkante Feuerraumöffnung eingehalten werden. Der Sicher- heitsabstand reduziert sich auf 40 cm (B), wenn ein belüfteter Strahlungsschutz vor das zu schützende Bauteil montiert wird (Bild 8) Einrichtungsgegenstände außerhalb des Strahlungsbereichs Die Stellwände seitlich und hinter dem Gerät dürfen nicht aus brennbaren Bau- stoffen hergestellt, oder mit brennbaren Baustoffen verkleidet sein, sofern ein Abstand von seitlich 55 cm und hinten 30 cm unterschritten wird. Der Seitenabstand zu Möbelteilen aus Holz oder Kunststoff muss ebenfalls 55 cm betragen (Bild 9).

B13 Boden unter und vor dem Ofen Fußböden aus brennbarem Material, wie Teppich, Parkett oder Kork, müssen unter dem Ofen sowie von der Feuerraumöffnung 50 cm nach Vorne und 30 cm seitlich durch einen Belag aus nicht brennbaren Baustoffen, z.B. Keramik, Stein, Glas oder einer Bodenplatte aus Stahl, ersetzt oder geschützt werden.

2.4 Schornsteinanschluss

ACHTUNG! Vor dem Anschluss des Gerätes ist in jedem Fall der zuständige Bezirks- Schornsteinfegermeister zu Rate zu ziehen! Verbindungsstücke müssen am Gerät und untereinander fest und dicht verbun- den sein. Sie dürfen nicht in den freien Schornsteinquerschnitt hineinragen. Das Verbindungsstück zwischen Kaminofen und Schornstein soll den gleichen Quer- schnitt haben wie der Rohrstutzen am Ofen. Waagerechte Verbindungsstücke über 0,5 m sollen zum Schornstein hin um 10 Grad ansteigen. Rohre, die nicht wärmegeschützt oder senkrecht geführt sind, sollen nicht länger als einen Meter sein. Es sind die Forderungen der Feuerungsverordnung (FeuVO), die jeweiligen Länderbauordnungen sowie für den Schornstein die DIN 4705, DIN EN 13384, DIN 18160 und der DIN EN 15287 zu beachten. Verbindungstücke müssen nach DIN EN 1856-2 geprüft sein. Das Maß X (Abstand zu brennbaren Baustoffen / Materia- lien) muss nach Angaben des Herstellers des Verbin- dungsstückes eingehalten werden. ACHTUNG! Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei Mehrfachbelegung 5m liegt, sollte vermieden werden. Ausschlaggebend dazu ist die Berechnung nach EN 13384. / Daten zur Schornsteinberechnung Kapitel

An dem zum Anschluss des Ofens vorgesehenen Schornstein dürfen höchstens zwei weitere Feuerstätten angeschlossen sein.

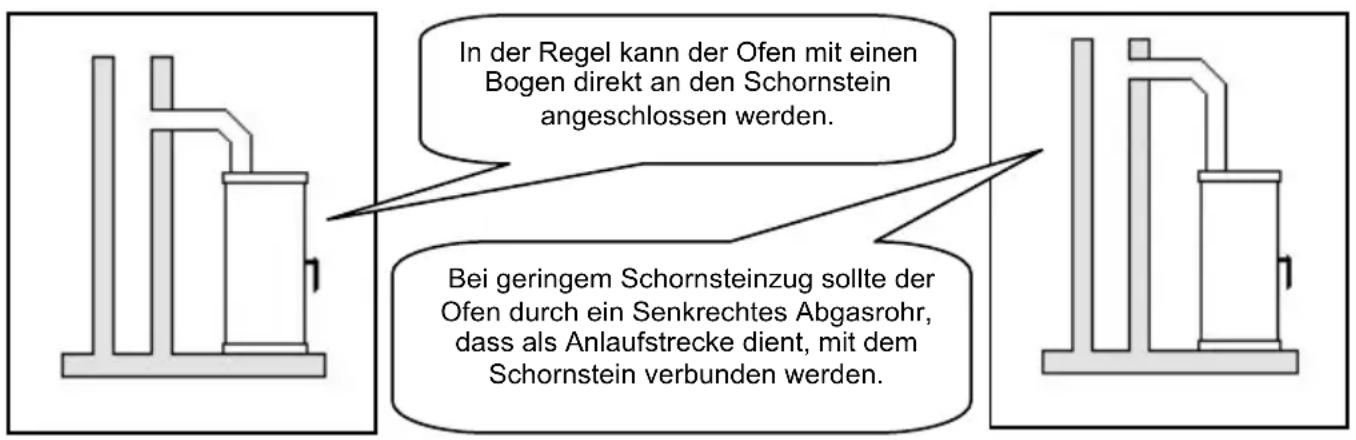

In der Regel kann der Ofen mit einenBogen direkt an den Schornstein angeschlossen werden. Bei geringem Schornsteinzug sollte der Ofen durch ein Senkrechtes Abgasrohr, dass als Anlaufstrecke dient, mit dem Schornstein verbunden werden. Bild 1114 Richtig Falsch mind. 50 cm niedriger als als Firstkante unter

mind. 30 cm Querschnittverengung im Kamin durch zu weit eingeschobene

asrohre Falschluft durch offene Türen an nicht benutzten Feuerstätten Stau durch sich ge- genseitig behin- dernde Abgasströ-

Falschluft durch of- fenen Rohranschluß Falschluft durch undichten Rohr- anschluß Falschluft durch offene Kamin- türe mind. 5m15

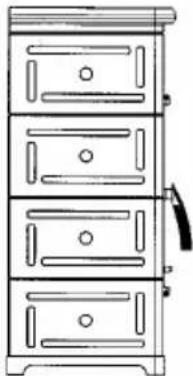

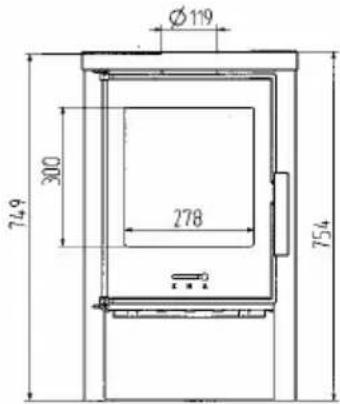

3.2 Maße und Gewichte

Die angeführten Abmessungs- und Gewichtangaben sind nur zur Information! Wir behalten uns das Recht von Konstruktionsänderungen vor, falls diese das technische Niveau erhöhen, oder die Qualität verbessern!

3.3 Technische Daten

Alle Angaben der Abgaswerte beziehen sich auf die EN 13240 unter stationären Laborbedingungen

Gewicht netto (kg) Gewicht brutto (kg) W20001087000 464 340 754 69 73 W20001087005 715 475 950 W20001087010 464 340 872 72 77 W20001087100 464 340 953 72 77 Typ 108 70 / 71 Nennwärmeleistung 7 kW Raumheizvermögen bei Zeitheizung in m³ - bei günstigen, - weniger günstigen und - ungünstigen Heizbedingungen nach DIN 18893/TAB. 2

Abgaswerte: Brennstoff: Abgasmassenstrom Abgastemperatur min. Förderdruck bei Nennwärmeleistung Staub (bezogen auf 13% O

CO (bezogen auf 13% O

3.4 EG Konformitätserklärung

Wamsler Haus- und Küchentechnik GmbH EG-Konformitätserklärung Hersteller: Wamsler Haus- und Küchentechnik GmbH, Gutenbergstr. 25, D-85748 Garching Produktbezeichnung: Kaminofen Typ: TYP 108 70 / 71 Die bezeichneten Produkte stimmen mit den Vorschriften folgender Europäischer Richtlinien überein: 89/106/EWG: Bauprodukten- Richtlinie Der Nachweis erfolgt nach EN 13240:2001/A2:2004/AC:2007 gemäß Anhang ZA, durch den Prüfbericht Nr. R-204633 der staatlich akkreditierten TÜV SÜD Kermi Prüfstelle H-Budapest (notified body number 1420) vom 02.04.2010.

München, den 19.09.2011 ...............................i.V................................... K.D. Knabel A. Freund Geschäftsführer Technische Leitung Diese Erklärung bescheinigt die Übereinstimmung mit den genannten Richtlinien, bein- haltet jedoch keine Zusicherung von Eigenschaften. Die Sicherheitshinweise der mitge- lieferten Produktdokumentation sind zu beachten. Bei Änderungen an den o. g. Geräten durch Dritte, verliert diese Erklärung ihre Gültigkeit.

Änderungen, die dem technischen Fortschritt dienen und / oder einer Qualitätsverbesserung bewir- ken, behalten wir uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine Haftung übernehmen.18

10. Ressort d’acier38

Typ 108 70 / 71 Typ 108 71 00

Typ 108 70 / 71 Typ 108 71 00

Haus – und Küchentechnik GmbH Gutenbergstr. 25 D – 85748 Garching bei München Telefon [phone] Telefax [phone] www.wamsler.eu

Änderungen, die dem technischen Fortschritt dienen und / oder einer Qualitätsverbesserung bewir- ken, behalten wir uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine Haftung übernehmen.

Art. Nr. Ausgabe: 09. 2011
