KF 198 50 - Heizung Wamsler - Kostenlose Bedienungsanleitung

Produkttyp	Holzofen (Kamin)
Marke	Wamsler
Modell	KF 198 50
Nennwärmeleistung	6,5 kW
Wirkungsgrad	>78 %
Brennstoff	Holzscheite (max. Länge 35 cm, Feuchte <20 %)
Abmessungen (B x T x H)	557 x 427 x 904 mm
Nettogewicht	123 kg
Durchmesser Abgasstutzen	150 mm
Erforderlicher Mindestzug	11 Pa
Mittlere Abgastemperatur	300 °C
Abgasmassenstrom	6 g/s
CO bei 13% O2	≤0,12 %
Seitlicher Sicherheitsabstand	30 cm zu brennbaren Materialien
Sicherheitsabstand hinten	mindestens 20 cm
Sicherheitsabstand vorne (Strahlungsbereich)	mindestens 1 m (40 cm mit belüftetem Schutz)
Bodenschutz	Unbrennbare Platte unter und vor dem Ofen (50 cm vorne, 30 cm seitlich)
Verbrennungsluft	Außenluftzufuhr erforderlich (freier Querschnitt mind. 50 cm²)
Schornsteinwartung	Kehren mindestens 2 Mal pro Jahr
Glasreinigung	Spezielle Produkte für Holzofen-Glas
Garantie der Vermiculitplatten	6 Monate gegen Herstellungsfehler
Installation	Muss von einem qualifizierten Fachmann durchgeführt werden

Häufig gestellte Fragen - KF 198 50 Wamsler

Warum gibt es bei der ersten Benutzung Gerüche und Rauch?

Das ist normal. Die Farbe härtet aus und Ölrückstände verdampfen. Öffnen Sie die Fenster und heizen Sie den Ofen einige Stunden mit geringer Leistung, dann mit voller Leistung.

Welche Brennstoffe sind im Ofen KF 198 50 erlaubt?

Nur naturbelassene Holzscheite mit einer maximalen Länge von 35 cm und einer Feuchte unter 20 %. Hartholz (Eiche, Buche, Esche) wird empfohlen. Die Verwendung von behandeltem Holz, Abfällen oder flüssigen Brennstoffen ist verboten.

Welche Sicherheitsabstände sind um den Ofen einzuhalten?

Vor dem Ofen (Strahlungsbereich): mindestens 1 m (oder 40 cm mit belüftetem Schutz). Seitlich: mindestens 30 cm. Hinten: mindestens 20 cm. Der Boden muss mit einer unbrennbaren Platte auf 50 cm vorne und 30 cm seitlich geschützt werden.

Wie reinigt man die Ofenscheibe?

Verwenden Sie spezielle Produkte für Holzofen-Glas. Reinigen Sie nur die Innenseite der Scheibe. Vermeiden Sie, das Produkt auf lackierte Teile zu sprühen. Um Verschmutzungen vorzubeugen, verwenden Sie trockenes Holz und vermeiden Sie zu große Brennstoffmengen.

Wie oft sollte der Schornstein gereinigt werden?

Mindestens zweimal jährlich, bei intensiver Nutzung häufiger. Regelmäßiges Kehren gewährleistet guten Zug und Sicherheit der Anlage.

Was tun bei unzureichendem Schornsteinzug?

Überprüfen Sie, ob der Schornstein nicht verstopft ist und ob er einen Zug von mindestens 11 Pa hat. Öffnen Sie eine Außenluftzufuhr. Bei mildem Wetter verwenden Sie eine kleine Menge trockenes Holz, um den Zug zu stabilisieren. Wenn das Problem weiterhin besteht, lassen Sie es von einem Fachmann überprüfen.

Wie schaltet man den Ofen richtig aus?

Lassen Sie den Ofen von selbst ausgehen. Verwenden Sie niemals Wasser zum Löschen. Am Ende der Saison leeren Sie Feuerraum und Aschekasten, schließen Sie Tür und Lufteinstellungen.

Warum muss die Tür während des Betriebs geschlossen bleiben?

Um Fehlfunktionen und Rauchentwicklung zu vermeiden. Die Tür darf nur zum Anzünden, Nachlegen oder Reinigen geöffnet werden. Öffnen Sie sie langsam, um Zugstöße zu vermeiden.

Sind die Vermiculitplatten garantiert?

Ja, sie sind 6 Monate gegen Herstellungsfehler garantiert. Es sind Verschleißteile, die vorsichtig behandelt werden müssen, um Stöße zu vermeiden.

Kann ich den Ofen selbst installieren?

Die Installation muss von einem qualifizierten Fachmann gemäß den geltenden Normen (DTU 24.1, EN 13384-1...) durchgeführt werden. Eine fehlerhafte Installation führt zum Erlöschen der Garantie und kann Sicherheitsrisiken darstellen.

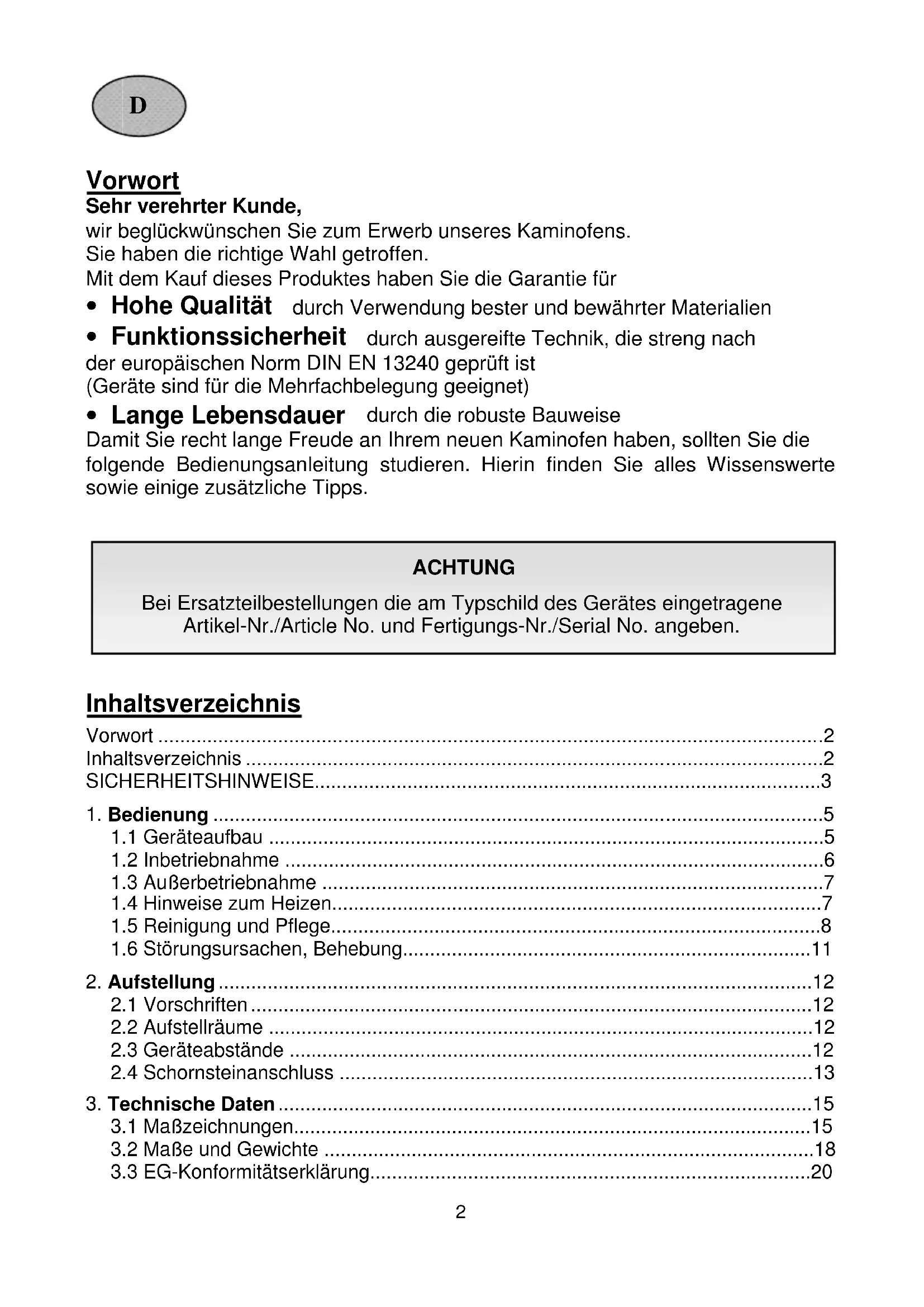

BEDIENUNGSANLEITUNG KF 198 50 Wamsler

Kaminofen Bedienungs- und Aufstellanleitung

Sehr verehrter Kunde,

wir beglückwünschen Sie zum Erwerb unseres Kaminofens.

Sie haben die richtige Wahl getroffen.

Mit dem Kauf dieses Produktes haben Sie die Garantie für

• Hohe Qualität durch Verwendung bester und bewährter Materialien
- Funktionssicherheit durch ausgereifte Technik, die streng nach der europäischen Norm DIN EN 13240 geprüft ist (Geräte sind für die Mehrfachbelegung geeignet)
• Lange Lebensdauer durch die robuste Bauweise

Damit Sie recht lange Freude an Ihrem neuen Kaminofen haben, sollten Sie die folgende Bedienungsanleitung studieren. Hierin finden Sie alles Wissenswerte sowie einige zusätzliche Tipps.

ACHTUNG

Bei Ersatzteilbestellungen die am Typschild des Gerätes eingetragene Artikel-Nr./Article No. und Fertigungs-Nr./Serial No. angeben.

Inhaltsverzeichnis

Vorwort 2

Inhaltsverzeichnis 2

SICHERHEITSHINWEISE....3

1. Bedienung ....5

1.1 Geräteaufbau 5
1.2 Inbetriebnahme ....6
1.3 Außerbetriebnahme ....7
1.4 Hinweise zum Heizen....7
1.5 Reinigung und Pflege....8
1.6 Störungsursachen, Behebung....11

1. Aufstellung 12

2.1 Vorschriften....12
2.2 Aufstellräume 12
2.3 Geräteabstände 12
2.4 Schornsteinanschluss ....13

1. Technische Daten....15

3.1 Maßzeichnungen....15
3.2 Maße und Gewichte ....18
3.3 EG-Konformitätserklärung....20

SICHERHEITSHINWEISE

1. Die Geräte sind nach DIN EN 13240 oder nach DIN EN 12815 geprüft (Typenschild).
2. Für die Aufstellung und den abgasseitigen Anschluss sind die Forderungen der Feuerungsverordnung (FeuVO), die jeweiligen Länderbauordnungen sowie die DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2 und der DIN EN 15287 zu beachten. Zur einwandfreien Funktion Ihres Gerätes muss der Schornstein, an den sie das Gerät anschließen wollen, in einwandfreiem Zustand sein.
3. Vor Erstinbetriebnahme und vor dem Schornsteinanschluss, die Bedienungsanleitung gründlich durchlesen und den zuständigen Schornsteinfegermeister informieren.
4. Es wird empfohlen bei Aufstellung der Geräte saubere Baumwollhandschuhe zu tragen, um Fingerabdrücke, die später schwierig zu entfernen sind, zu vermeiden.
5. Im Interesse der Luftreinhaltung und der sicheren Funktion des Gerätes sollten die in der Bedienungsanleitung angegebenen max. Brennstoffaufgabemengen nicht überschritten werden und die Türen der Geräte geschlossen sein, da sonst die Gefahr des Überheizens besteht, was zu Beschädigungen am Gerät führen kann. Beschädigungen solcher Art, unterliegen nicht der Garantiepflicht.
6. Die Türen der Geräte müssen während des Betriebes immer geschlossen sein.

7. Die zugelassenen Brennstoffe sind:

8. Naturbelassenes Scheitholz (bis max. 35cm Länge)

9. Braunkohlebriketts (siehe zulässige Brennstoffe in der Bedienungsanleitung)

10. Keine flüssigen Anzündhilfen verwenden. Zum anzünden sollten spezielle Anzünder oder Holzwolle verwendet werden.

11. Die Verbrennung von Abfällen, Feinhackschnitzeln, Rinden, Kohlegruß, Spanplattenresten, feuchtem und mit Holzschutzmitteln behandeltem Holz, Papier, Pappe o.ä. ist verboten
12. Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung kommen. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen) und mindestens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim ersten Heizvorgang die max. Temperatur nicht erreicht werden, so können diese Erscheinungen auch später noch auftreten.
13. Die Bedienelemente und die Einstelleinrichtungen sind entsprechend der Bedienungsanleitung einzustellen. Bitte benutzen sie bei heißem Gerät die Hilfswerkzeuge oder einen Schutzhandschuhe zur Bedienung.
14. Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausreichendem Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu beachten, dass die Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden ganz geöffnet werden darf. Außerdem soll vor dem Öffnen der Heiztür zum nachlegen von Brennstoff nur noch das Glutbett im Brennraum vorhanden sein, dass heißt, es dürfen keine Flammen mehr sichtbar sein.
15. Im Heizbetrieb können alle Oberflächen und besonders die Sichtscheiben sowie die Griffe und Bedieneinrichtungen sehr heiß werden. Machen sie Kinder und Jugendliche, Ältere Menschen und Tiere auf diese Gefahren aufmerksam, und

halten sie sie während des Heizbetriebes von der Feuerstätte fern. Verwenden Sie zur Bedienung den beigelegten Schutzhandschuh oder das Hilfswerkzeug. Kinder und Jugendliche unter 16 Jahren dürfen den Ofen ohne Aufsicht Erziehungsberechtigter nicht bedienen.

1. Es ist darauf zu achten, dass der Aschekasten immer bis Anschlag eingeschoben ist und besonders darauf zu achten, dass keine heiße Asche entsorgt wird (Brandgefahr).
2. In der Übergangszeit kann es zu Störungen des Schornsteinzuges kommen, so dass die Abgase nicht vollständig abgezogen werden. Die Feuerstätte ist dann mit einer geringen Brennstoffmenge, am besten mit Holzspäne/-Wolle zu befüllen und unter Kontrolle in Betrieb zu nehmen, um den Schornsteinzug zu stabilisieren. Der Rost sollte sauber sein.
3. Nach jeder Heizperiode ist es angebracht, die Geräte durch einen Fachmann kontrollieren zu lassen. Ebenfalls sollte eine gründliche Reinigung der Abgaswege und der Abgasrohre erfolgen.
4. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden sie sich bitte rechzeitig unter Angabe der genauen Art.-Nr. und Fert.-Nr. an Ihren Fachhändler. Es sind nur Original Wamsler-Ersatzteile zu verwenden.
5. Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servicearbeiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb (Heizungs- oder Luftheizungsbau) durchgeführt werden. Bei unsachgemäßen Eingriffen erlöschen Gewährleistung und Garantie.
6. Da der Festbrennstoff-Ofen/Herd die zur Verbrennung benötigte Luft dem Aufstellungsraum entnimmt, ist dafür zu sorgen, dass über die Undichtheiten der Fenster oder Außentüren stets genügend Luft nachströmt. Man kann davon ausgehen, dass dieser durch ein Raumvolumen von mind. 4m³ je kW Nennwärmeleistung gewährleistet ist. Ist das Volumen geringer, kann über Lüftungsöffnungen ein Verbrennungsluftverbund mit anderen Räumen hergestellt werden (min. 150 cm²).
7. Es ist darauf zu achten, dass die Abstände zu brennbaren Bauteilen und Materialien -seitlich und hinten- eingehalten werden. Diese Abstände entnehmen sie der Bedienungsanleitung oder dem Typenschild.
8. Die Feuerstätte darf nicht verändert werden.
9. Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4 m, bei Mehrfachbelegung 5 m liegt, ist unzulässig. An dem zum Anschluss des Ofens vorgesehenen Schornstein dürfen höchstens zwei weitere Feuerstätten angeschlossen sein.
10. Bei einem Schornsteinbrand verschließen sie sofort alle Öffnungen am Gerät und verständigen sie die Feuerwehr. Versuchen sie auf keinen Fall selbst zu löschen. Danach unbedingt den Schornstein vom Fachmann überprüfen lassen.
11. Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtscheibe ist dadurch niemals völlig ausgeschlossen und stellt keinen Mangel dar.
12. Speck- und Sandstein ist ein Naturstein, daher sind Farbabweichungen und Farbänderungen normal und kein Grund zur Reklamation!

1. Bedienung

1.1 Geräteaufbau

Abgasstutzen Wärmefach Fülltür Typschild an der Rückwand Türgriff Primärluftschieber Ausmauerung Aschenkasten Lagerfach für Brennmaterial

Bild 1

1.2 Inbetriebnahme

Brennstoffe

Das Gerät ist für den Betrieb mit nachfolgend aufgeführten Brennstoffen geeignet. Nur damit ist ein raucharmer und störungsfreier Betrieb gewährleistet. Verwenden Sie nur natur belassenes, trockenes Scheitholz mit einer Restfeuchte von max. 20%.

Brennstoffart Heizwert ca. KJ/kg
Hartholz	14.600
Weichholz	11.500

Nicht zulässige Brennstoffe sind z.B.:

Die Verbrennung von Abfällen, Feinhackschnitzeln, Rinden, Spanplattenresten, Kohlegruß, feuchtem oder mit Holzschutzmitteln behandeltem Holz, Papier und Pappe o. ä. ist verboten. Zum Anzünden sollte Holzwolle oder Grillanzünder verwendet werden. Keine flüssigen Anzündhilfen verwenden!

Achtung!

Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung kommen. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen) und mindestens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim ersten Heizvorgang die max. Temperatur nicht erreicht werden, so können diese Erscheinungen auch später noch auftreten.

Mit dem Primärluftschieber können Sie innerhalb des Regelbereiches alle gewünschten Heizleistungen stufenlos einstellen.

Verbrennungslufteinstellung:

Die Schiebereinstellungen müssen immer in der Mitte der Bezeichnungen

Brennstoff Primärluftsschieber-Stellung
Scheitholz	Nennwärmeleistung H
Scheitholz	Anheizen A

Tabelle 1

Füllmengen:

Füllmenge bei Holz (Scheitholz, max. Länge 35 cm) max. 2 Scheite pro Füllung ca. 1,8 kg

Holzbrikett max. 1,4 kg

Erstes Anheizen

- Vor Inbetriebnahme sind die Transportsicherungen auf der Umlenkplatte über dem Feuerraum (Bild 5) herauszunehmen und evtl. Aufkleber auf der Sichtscheibe rückstandsfrei zu entfernen.

Die Heiztür öffnen durch Heben des Griffes nach oben (Bild 2). Bei heißem Gerät ist dazu ein isolierter Handschuh zu benutzen. Den Primärluftschieber (Bild 3) entsprechend der Tabelle 1 in Kapitel 1.2 einstellen.

Kohleanzünder oder Holzwolle auf den Rost legen, darüber Holzspäne geben. Darauf erst kleineres, dann größeres Holz geben, anzünden und Tür wieder verschließen. Wenn das Feuer lebhaft brennt und eine ausreichende Grundglut vorhanden ist erneut Brennstoff aufgeben. Danach den Primärluftschieber entsprechend der Tabelle 1 „Verbrennungslufteinstellung“ einstellen.

Das erste Anheizen sollte „sanft“ verlaufen, mit geringer Menge Brennmaterial, damit sich die Ofenteile an die Hitze gewöhnen können. Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung kommen. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen) und mindestens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim ersten Heizvorgang die max. Temperatur nicht erreicht werden, so können diese Erscheinungen auch später noch auftreten.

Den Brennstoff nicht in den Brennraum einwerfen, sondern einlegen, da sonst die Ausmauerung beschädigt werden kann.

Achtung!

Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausreichendem Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu beachten, dass die Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden ganz geöffnet werden darf. Außerdem soll vor dem Öffnen der Tür zum Nachlegen von Brennstoff nur noch das Glutbett im Brennraum vorhanden sein, das heißt, es dürfen keine Flammen mehr sichtbar sein.

1.3 Außerbetriebnahme

Türen schließen, Primärluftschieber in geschlossene – Stellung bringen. Restglut ausbrennen und Ofen abkühlen lassen. Feuerraum und Aschenkasten bei kaltem Gerät reinigen und entleeren!

1.4 Hinweise zum Heizen

Der Kaminofen darf nur mit geschlossener Fülltür (Heiztür) betrieben werden. Diese darf nur zum Anheizen, Nachlegen oder Reinigen des Feuerraums geöffnet werden (evtl. Zugprobleme bei weiteren am Schornstein angeschlossenen Geräten).

Eine abgestimmt zugeführte Sekundärluft sorgt für die Nachverbrennung der im Abgas enthaltenen brennbaren Bestandteile. Ein Verschmutzen der Scheibe kann aber bei Festbrennstoffen nicht ausgeschlossen werden und stellt keinen Mangel dar. Dies bedeutet eine rauch- und russarme Verbrennung zur Schonung der Umwelt. Sollten Sie Ihren Ofen in der Übergangszeit in Betrieb nehmen, dann prüfen Sie vorher den

Schornsteinzug, da dieser bei hohen Außentemperaturen sehr gering sein kann. Zu diesem Zweck halten Sie ein brennendes Zündholz in die ein wenig geöffnete Heiztür. Wenn die Flamme nicht deutlich angesaugt wird, ist zunächst ein sogenanntes Lockfeuer zu erzeugen. Hierzu wird kurzzeitig Holzspäne/-Wolle im Ofen oder in der Reinigungsöffnung des Schornsteins entzündet. Der Rost sollte vor jeder Brennstoffaufgabe gereinigt werden, um eine gute Verbrennungsluftzufuhr zu gewährleisten. Der Aschenkasten ist regelmäßig im kalten Zustand zu entleeren (Bild 4). Bei heißem Gerät beiliegenden Handschuh verwenden. Bitte beachten Sie dabei, dass keine glühenden Verbrennungsrückstände in die Mülltonne gelangen.

Es ist darauf zu achten, dass der Aschenkasten immer bis Anschlag eingeschoben wird.

Achtung!

Im Interesse der Luftreinhaltung und dem Ofen sollten die angegebenen max. Brennstoffaufgabemengen nicht überschritten werden, da sonst die Gefahr des Überheizens besteht, was zu Beschädigungen am Gerät führen kann. Beschädigungen solcher Art, unterliegen nicht der Garantiepflicht. Bei Kaminöfen ist nur eine einlagige Brennstoffaufgabe gestattet. Eine reduzierte Heizleistung sollte nur durch Verringerung der Aufgabemenge und nicht durch Reduzierung der Primärluft erfolgen.

1.5 Reinigung und Pflege

Mit richtigem Betrieb/Bedienung und guter Pflege/Wartung erhöhen Sie die Wertstabilität und Lebensdauer Ihrer Geräte. Sie sparen wertvollen Ressourcen und schonen unsere Umwelt und Ihren Geldbeutel. Nach Beendigung der Heizperiode empfiehlt es sich, eine gründliche Reinigung des Ofens und der Abgasrohre vorzunehmen. Nachlassen der Heizleistung, ist fast immer eine Folge starker Verschmutzung der Abgaswege.

Zur Reinigung, ist die Umlenkplatte (Bild 5) nach vorne zu ziehen. Dadurch kann der Abgasweg von innen, oder wenn das Abgasrohr entfernt wird, von oben gereinigt werden.

Die Umlenkplatte (Bild 5) ist nach dem Reinigen wieder ganz nach hinten zu schieben.

Achtung!

Wir empfehlen, zum Ende jeder Heizperiode Ofen und Abgasrohre gründlich zu kontrollieren und bei Bedarf zu reinigen. Ein Nachlassen der Heizleistung, ist fast immer eine Folge starker Verschmutzung der Abgaswege. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden Sie sich bitte rechtzeitig unter Angabe der Artikel-Nr. und der Fertigungs-Nr. (siehe Typschild) an Ihren Fachhändler.

Die Pflege der äußeren Flächen ist nur bei kaltem Ofen zu empfehlen. Die Flächen werden mit klarem Wasser gereinigt oder in besonderen Fällen vorher mit Seifenlauge oder Geschirrspülmittel behandelt und dann trocken gerieben.

Reinigen Sie Ihre ROBAX-S-Sichtscheibe vor der ersten Benutzung mit einem feuchten sauberen Tuch. Verreiben Sie danach einige Tropfen eines Pflegemittels für Glaskeramik Scheiben mit einem Küchenpapier auf beiden Seiten der Scheibe.

Nach dem Nachwischen und Trockenpolieren ist die hochwertige Oberfläche von RO-BAX S mit einem unsichtbaren Film überzogen, dieser hilft die Scheibe sauber zu halten und erleichtert bei regelmäßiger Wiederholung die Reinigung.

Pflege von Keramikteilen: Schmutz und Fett kann mit Seife und Wasser entfernt werden.

Pflege von Speckstein und Sandstein: Speck- und Sandstein ist ein Naturstein, daher sind Farbabweichungen und Farbänderungen normal und kein Grund zur Reklamation! Schmutz und Fett kann mit Seife und Wasser, kleine Kratzer mit Nassschleifpapier (Körnung 240) entfernt werden.

Hinweis: Auf keinen Fall sollten Sie Schwämme, Scheuermittel, aggressive oder kratzende Reinigungsmittel verwenden!

Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servicearbeiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb (Heizungs- oder Luftheizungsbau) durchgeführt werden. Bei unsachgemäßen Eingriffen erlöschen Gewährleistung und Garantie.

Bild 5
Transportsicherung Kartonpapier entfernen

1.6 Störungsursachen, Behebung

Art der Störung mögliche Ursache Behebung
Geruchbildung: Austrocknung der angewendeten Schutzfarbe. Verdampfung von Ölresten		Den Ofen entsprechend der Bedienungsanleitung mehrere Stunden in Kleinstellung betreiben. Danach für mehrere Stunden auf maximale Leistung heizen.
Zu geringe Wärme-abgabe:	Geräteleistung zu klein gewählt.Zu geringer SchornsteinzugZu langes und undich-tes AbgasrohrUndichtheiten an der Glas-/Heiz-/AschentürVerbrennung von zu feuchtem Holz	Lassen Sie Ihren Wärmebedarf vom Fachmann kontrollieren.Der erforderliche Schornsteinzug muss mind. 11 Pa und darf kurzzeitig max. 20 Pa haben. Kontrollieren Sie Ihren Schornstein auf Dichtheit. Die Türen anderer an diesen Schornstein ange-schlossenen Feuerstätten dicht verschließen. Vor allem auf undichte Schornstein-bzw. Reinigungsverschlüsse achten. Eventuell mit senkrechter Anlaufstrecke anschließen.Die gesamten Abgasrohr-verbindungen müssen gut abgedichtet sein und feuerfest isoliert werden.Dichtung kontrollieren, Türen gut verschließen. Eventuell Dichtschnur erneuern lassen.Nur gut getrocknetes Holz verwenden.

Maßnahmen bei Schornsteinbrand

Bei ungenügender Reinigung des Schornsteins, bei falschem Brennstoff (z.

B. zu feuchtes Holz) oder falscher Verbrennungslufteinstellung kann es zu einem Schornsteinbrand kommen. Schließen sie in so einem Fall die Verbrennungsluft an der Feuerstätte und rufen Sie die Feuerwehr.

Niemals selbst versuchen mit Wasser zu löschen.

2. Aufstellung

2.1 Vorschriften

Für die Aufstellung und den abgasseitigen Anschluss sind die Forderungen der Feuerungsverordnung (FeuVO), die jeweiligen Länderbauordnungen sowie die DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2 und der DIN EN 15287 zu beachten. Zur einwandfreien Funktion Ihres Gerätes muss der Schornstein, an den sie das Gerät anschließen wollen, in einwandfreiem Zustand sein.

2.2 Aufstellräume

Da der Kaminofen die zur Verbrennung benötige Luft dem Aufstellungsraum entnimmt ist dafür zu sorgen, dass über die Undichtheiten des Fensters oder Außen-türen stets genügend Luft nachströmt. Zusätzlich ist sicherzustellen, dass ein Raum-Leistungsverhältnis von mind. 4 m ^3 je kW Nennwärmeleistung gewährleistet ist. Für den Kaminofen bedeutet dies, dass der Aufstellungsraum mindestens 26 m ^3 groß sein muss. Ist das Volumen geringer, muss über Lüftungsöffnungen ein Verbrennungsluftverbund mit anderen Räumen hergestellt werden (Verbundöffnungen mind. 150 cm ^2 ).

2.3 Geräteabstände

Alle brennbaren Bauteile, Möbel oder auch z.B. Dekostoffe in der näheren Umgebung des Ofens sind gegen Hitzeeinwirkung zu schützen.

Einrichtungsgegenstände im Strahlungsbereich

Im Sichtbereich (Strahlungsbereich) des Feuers muss zu brennbaren Bauteilen, Möbel oder auch z.B. zu Dekostoffen ein Abstand von mindestens 80 cm (A), gemessen ab Vorderkante Feuerraumöffnung eingehalten werden. Der Sicherheitsabstand reduziert sich auf 40 cm (B), wenn ein belüfteter Strahlungsschutz vor das zu schützende Bauteil montiert wird (Beispiel siehe Bild 6)

Einrichtungsgegenstände außerhalb des Strahlungsbereichs

Die Stellwände seitlich und hinter dem Gerät dürfen nicht aus brennbaren Baustoffen hergestellt, oder mit brennbaren Baustoffen verkleidet sein, sofern ein Abstand von seitlich 30 cm und hinten 20 cm unterschritten wird.

Der Seitenabstand zu Möbelteilen aus Holz oder Kunststoff muss ebenfalls 30 cm betragen (Bild 7).

B A

Bild 6

20 cm 30 cm 30 cm

Bild 7

Boden unter und vor dem Ofen

Fußböden aus brennbarem Material, wie Teppich, Parkett oder Kork, müssen unter dem Ofen sowie von der Feuerraumöffnung 50 cm nach Vorne und 30 cm seitlich durch einen Belag aus nicht brennbaren Baustoffen, z.B. Keramik, Stein, Glas oder einer Bodenplatte aus Stahl, ersetzt oder geschützt werden.

2.4 Schornsteinanschluss

ACHTUNG!

Vor dem Anschluss des Gerätes ist in jedem Fall der zuständige Bezirks-Schornsteinfegermeister zu Rate zu ziehen!

Verbindungsstücke müssen am Gerät und untereinander fest und dicht verbunden sein. Sie dürfen nicht in den freien Schornsteinquerschnitt hineinragen. Das Verbindungsstück zwischen Kaminofen und Schornstein soll den gleichen Querschnitt haben wie der Rohrstutzen am Ofen. Waagerechte Verbindungsstücke über 0,5 m sollen zum Schornstein hin um 10 Grad ansteigen. Rohre, die nicht wärmegeschützt oder senkrecht geführt sind, sollen nicht länger als einen Meter sein.

Es sind die Forderungen der Feuerungsverordnung (FeuVO), die jeweiligen Länderbauordnungen sowie für den Schornstein die DIN 4705, DIN EN 13384, DIN 18160 und der DIN EN 15287 zu beachten. Verbindungstücke müssen nach DIN EN 1856-2 geprüft sein.

Das Maß X (Abstand zu brennbaren Baustoffen / Materialien) muss nach Angaben des Herstellers des Verbindungsstückes eingehalten werden.

X

Bild 8

ACHTUNG!

Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4 m, bei Mehrfachbelegung 5 m liegt, ist unzulässig. Beachten Sie die Daten zur Schornsteinberechnung in Kapitel 3.1. An dem zum Anschluss des Ofens vorgesehenen Schornstein dürfen höchstens zwei weitere Feuerstätten angeschlossen sein.

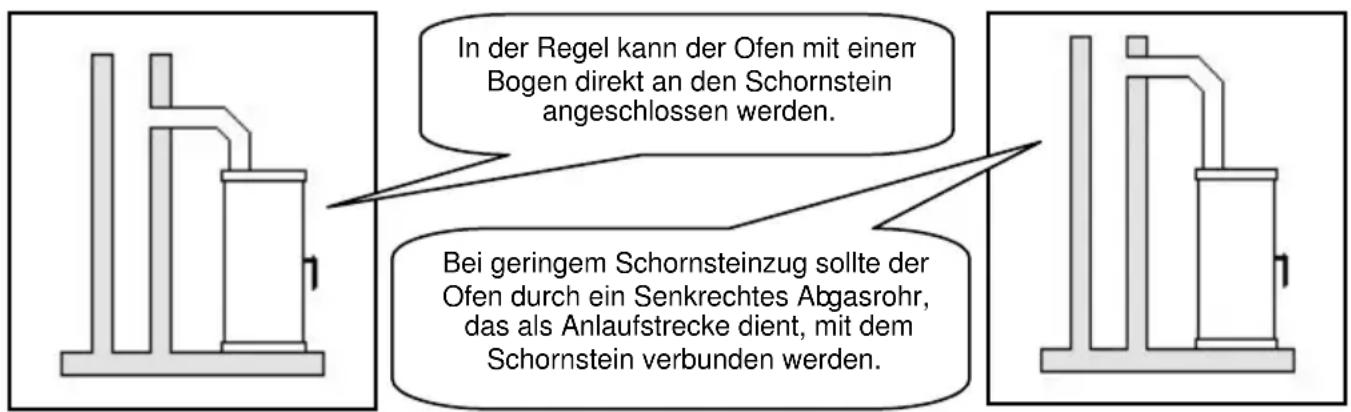

In der Regel kann der Ofen mit einem Bogen direkt an den Schornstein angeschlossen werden. Bei geringem Schornsteinzug sollte der Ofen durch ein Senkrechtes Abgasrohr, das als Anlaufstrecke dient, mit dem Schornstein verbunden werden.

Bild 9

Richtig mind. 50 cm mind. 5m Falsch niedriger als als Firstkante unter 5m Mind. 30 cm Querschnittverengung im Kamin durch zu weit eingeschobene Abgasrohre Falschluft durch offene Türen ar nicht benutzten Feuerstätten Falschluft durch of- fenen Rohranschluß Falschluft durch undichten Rohr- anschluß Falschluft durch offene Kamin - türe

3. Technische Daten

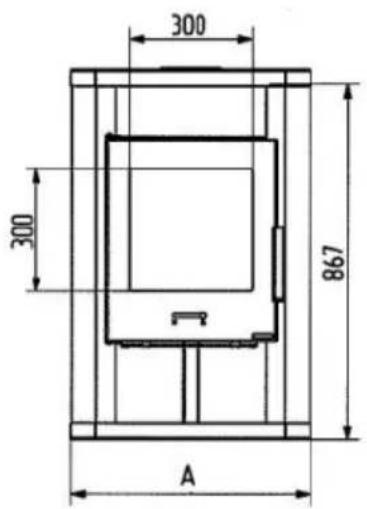

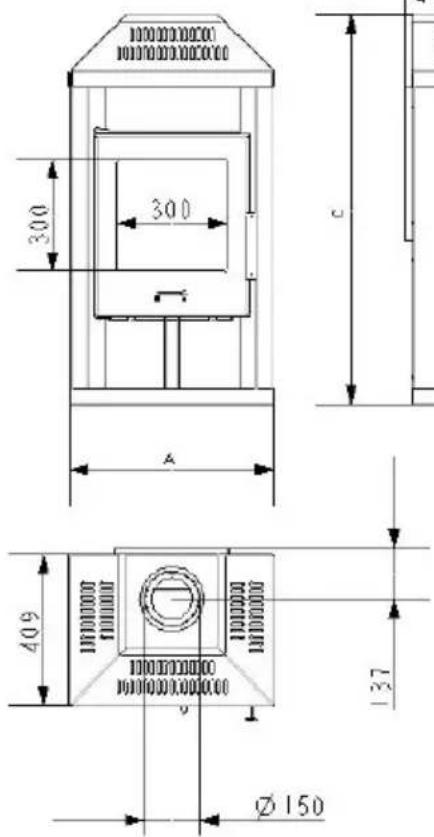

3.1 Maßzeichnungen

KF 198 50 KF 198 53 300 300 867 C 427 A B Ø150 137

KF 198 51 300 300 A C B 407 137 Ø 150

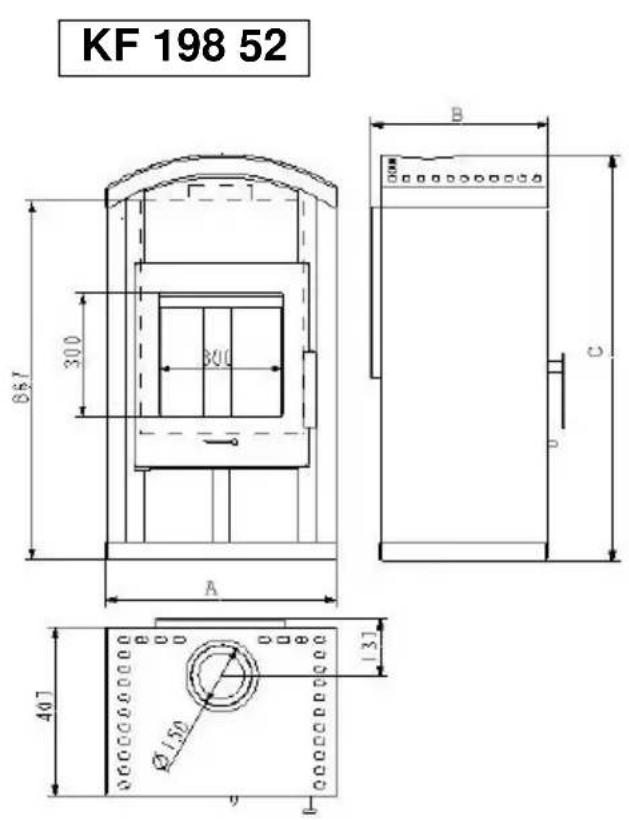

KF 198 52 300 667 B C A 407 Ø150 131 Ø0000000000 Ø0000000000 Ø0000000000 Ø0000000000 Ø0000000000 Ø0000000000 Ø0000000000 Ø0000000000 Ø0000000000 Ø0150

KF 198 55 300 867 300 A Ø150 411 B C 131

PLUTO PANORAMA

337 300 867 C A Ø150 137 B 497

LUXOR

1000000000 1000000000000 300 300 A 409 Ø150 137 c

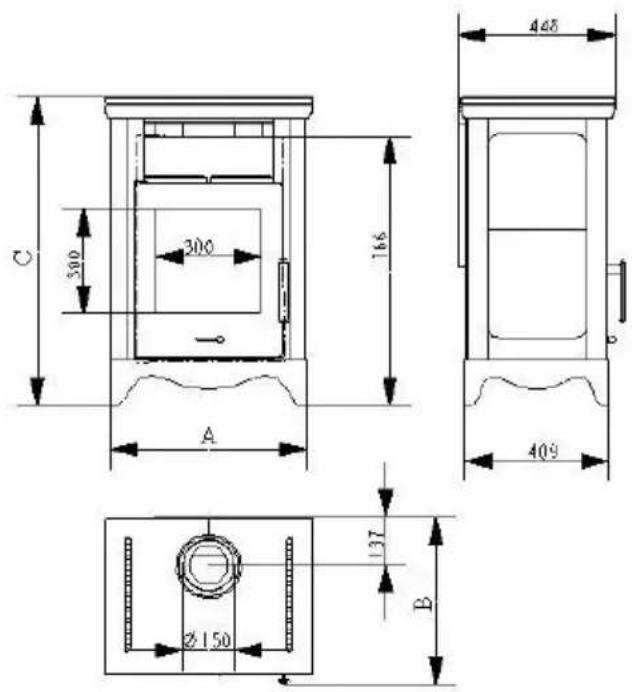

COUNTRY

C 300 300 166 A 448 409 Ø150 137 B

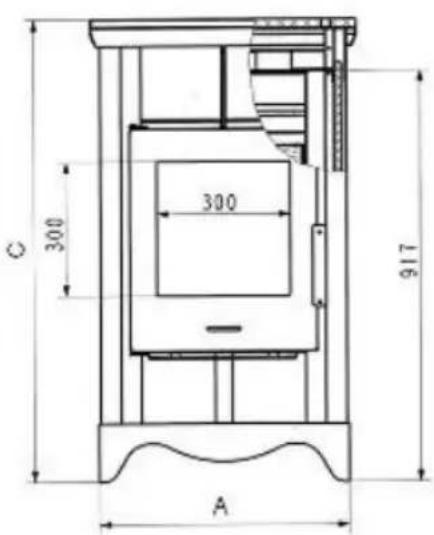

COUNTRY-H

C 300 300 917 A

443 409

Ø150 137 B

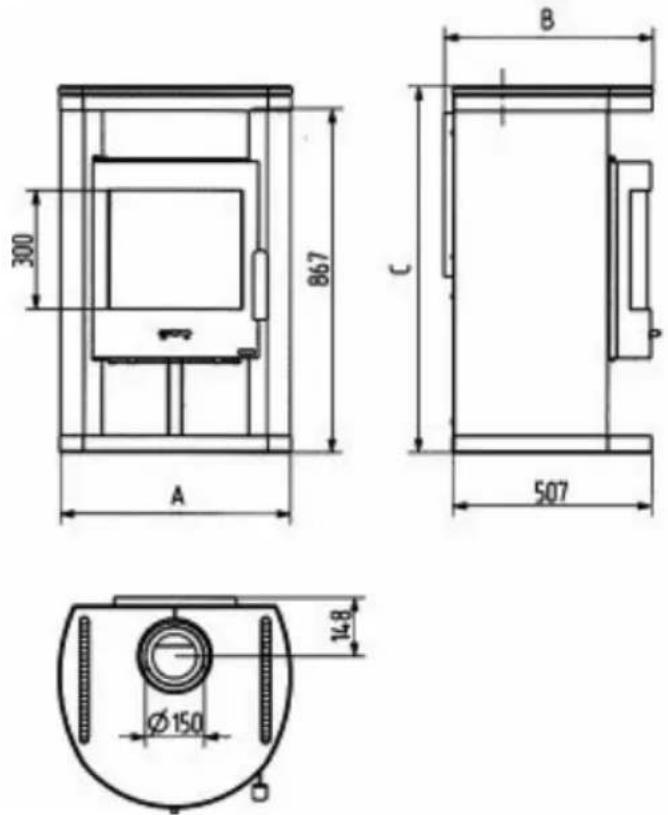

PLUTO RADIANT

KF 198 56

PLUTO RONDO

300 300 867 A

B L 3%

Ø150 148

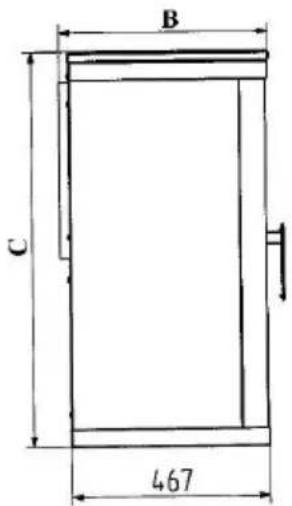

KF 198 57

300 867 A

B C 467

Ø150 137

300 867 A

B C 491

Ø150 137

Typ 198 50/51/52/53/55/56/57
Nennwärmeleistung 6,5 kW
Raumheizvermögen bei Zeitheizung in m^3
- bei günstigen,	132
- weniger günstigen und	78
- ungünstigen	52
Heizbedingungen nach DIN 18893/TAB. 2
Abgaswerte: Brennstoff:	Scheitholz
Abgasmassenstrom	6 g/s
Abgastemperatur	300 °C
min. Förderdruck bei Nennwärmeleistung	11 Pa
Staub (bezogen auf 13% O_2 )	< 40 mg/ m^3
CO (bezogen auf 13% O_2 )	0,12 %
Wirkungsgrad	>78%

3.2 Maße und Gewichte

Art.Nr.	Breite (mm) A	Tiefe (mm) B	Höhe (mm) C	Gewicht netto: (Kg)	Gewicht brutto: (Kg)
001985000	557 427	904 88	98
001985004	557 427	904 88	98
001985005	557 427	904 88	98
001985006	557 427	904 88	98
001985009	557 427	904 88	98
001985010	557 468	1057 85	95
001985011	557 468	1057 131	141
001985012	588 531	904 84	97
001985014	557 427	904 93	103
001985015	588 435	904 80	92
001985020	557 427	904 114	124
001985022	588 531	924 96	109
001985024	588 531	924 96	109
001985026	588 531	924 96	109
001985030	557 516	924 151	163
001985035	557 516	904 87	99
001985038	557 516	924 98	110
001985040	851 408	1254 112	132
001985045	557 468	904 130	140
001985048	593 468	1032 135	145
001985050	557 427	904 123	133
001985051	557 427	904 101	111
001985052	557 427	904 101	111
001985053	557 427	904 101	111
001985054	557 427	904 101	111
001985055	557 427	904 123	133
001985060	557 427	904 88	98
001985066	557 427	1022 85	100
001985070	557 427	904 88	98
001985080	557 427	904 101	111
001985085	557 427	904 101	111
001985100	557 427	1022 85	100

Art.Nr.	Breite (mm) A	Tiefe (mm) B	Höhe (mm) C	Gewicht netto: (Kg)	Gewicht brutto: (Kg)
001985101	557 427	1022 85	100
001985103	610 452	1050 103	118
001985140	557 427	1022 118	133
001985160	557 427	1022 115	130
001985175	557 427	1022 103	118
001985170	557 427	1022 85	100
001985185	610 452	1050 103	118
001985190	610 452	1050 103	118
001985200	557 427	980 86	88
001985201	557 427	980 86	88
001985202	557 427	980 86	88
001985203	557 427	980 86	101
001985204	557 427	980 86	101
001985205	557 427	980 86	88
001985211	557 427	980
001985221	557 427	980 112	114
001985222	557 427	980 117	119
001985225	557 427	980 86	101
001985241	557 427	980 124	126
001985242	557 427	980 124	139
001985245	557 427	980 124	126
001985252	557 427	940 89	104
001985255	557 427	940 112	127
001985260	557 427	940
001985300	557 427	904 83	85
001985301	557 427	904 83	85
001985302	557 427	904 83	85
001985304	557 427	929 119	129
001985305	557 427	904 88	90
001985306	557 427	904 83	85
001985307	557 427	904 83	85
001985310	557 427	924 131	133
001985340 557 427 9	29 152	162
001985344 557 427 9	04 131	133
001985345 557 427 9	04 131	133
001985346 557 427 9	29 119	129
001985348 557 468 9	04 118	120
001985380 557 427 9	04 101	111
001985500 557 427 1	023 88	96
001985505 557 427 1	023 88	96
001985508 557 427 1	023 88	96
001985520 557 427 1	023 119	127
001985525 557 427 1	023 119	127

Art.Nr.	Breite (mm) A	Tiefe (mm) B	Höhe (mm) C	Gewicht netto: (Kg)	Gewicht brutto: (Kg)
001985540 557 427	1023 119	127
001985550 557 427	1023 102	112
001985610 557 492	930 113	126
001985615 557 492	930 113	126
001985621 557 492	930
001985701 557 516	905	85 98
001985711 557 516	929
001985715 557 516	929 147	160
001985721 557 516	929
001985740 557 516	905 122	135

Die angeführten Abmessungs- und Gewichtangaben sind nur zur Information! Wir behalten uns das Recht von Konstruktionsänderungen vor, falls diese das technische Niveau erhöhen, oder die Qualität verbessern!

3.3 EG-Konformitätserklärung

CE

Wamsler Haus- und Küchentechnik GmbH

EG-Konformitätserklärung

Hersteller: Wamsler Haus- und Küchentechnik GmbH, Gutenbergstr. 25, 85748 Garching

Produktbezeichnung: Kaminofen

Typ: 198 50; 198 51; 198 52; 198 53; 198 54; 198 55; 198 56; 198 57

Die bezeichneten Produkte stimmen mit den Vorschriften folgender Europäischer Richtlinien überein:

89/106/EWG: Bauprodukten-Richtlinie

Die Übereinstimmung der bezeichneten Produkte mit den Vorschriften der o. g. Richtlinien wird nachgewiesen durch die Einhaltung folgender Normen.

EN 13240: 2005

München, den 11.04.2008

Winn ppa. L.-deg. R. Rechtsverbindliche Unterschrift

Diese Erklärung bescheinigt die Übereinstimmung mit den genannten Richtlinien, beinhaltet jedoch keine Zusicherung von Eigenschaften. Die Sicherheitshinweise der mitgelieferten Produktdokumentation sind zu beachten. Bei Änderungen an den o. g. Geräten durch Dritte, verliert diese Erklärung ihre Gültigkeit.

Wir behalten uns Änderungen vor, die dem technischen Fortschritt dienen und/oder Qualitätsverbesserungen bewirken. Für Druckfehler und Änderungen nach Drucklegung übernehmen wir keine Haftung.

Foreword

Dear Customer!

Wamsler Haus- und Küchentechnik GmbH EC Declaration of Conformity

Manufacturer: Wamsler Haus- und Küchentechnik GmbH, Gutenbergstr. 25, 85748 Garching Description of the product: Fireplace

Type: 198 50

198	51
198	52
198	53
198	54
198	55
198	56
198	57

Wamsler Haus- und Küchentechnik GmbH Déclaration de conformité CE

Fabricant: Wamsler Haus- und Küchentechnik GmbH, Gutenbergstr. 25, 85748 Garching

Haus- und Küchentechnik GmbH

Produttore: Wamsler Haus- und Küchentechnik GmbH, Gutenbergstr. 25, D-85748 Garching
