BEDIENUNGSANLEITUNG BIC510NS0 BOSCH

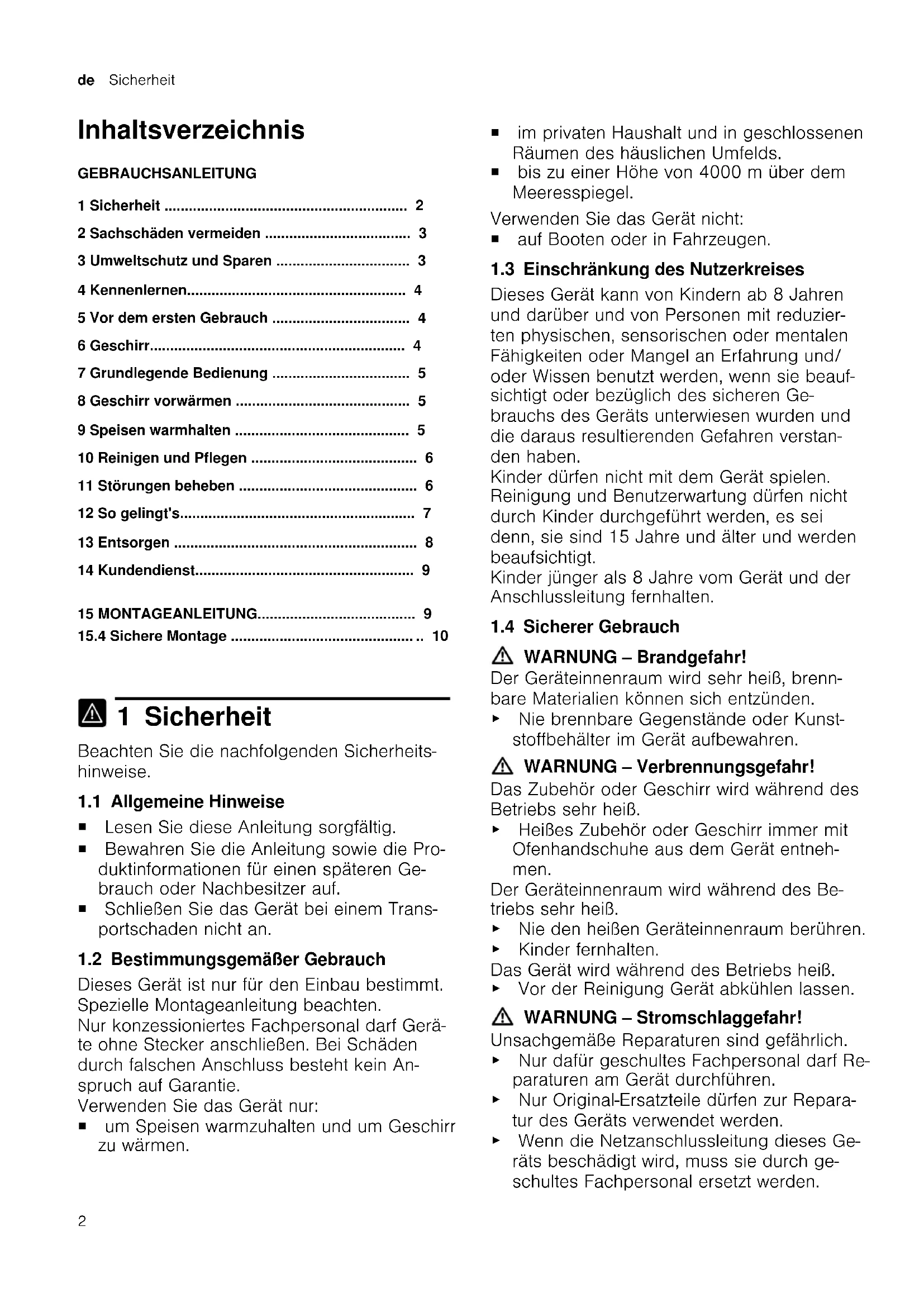

1 Sicherheit 2
2 Sachschaden vermeiden 3
3 Umweltschutz und Sparen 3
4 Kennenlernen 4
5Vor dem ersten Gebrauch 4
6 Geschirr 4
7 Grundlegende Bedienung 5
8 Geschirr vorwärmen 5
9 Speisen warmhalten 5
10 Reinigen und Pflogen 6
11 Störungen beheben 6
12 So gelingt's. 7
13 Entsorgen 8
14 Kundendienst 9

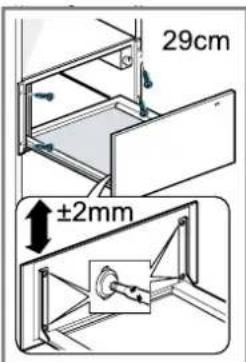

15 MONTAGEANLEITUNG 9
15.4 Sichere Montage 10
1 Sicherheit
Beachten Sie die nachfolgenden Sicherheitshinweise.
1.1 Allgemeine Hinweise
- Lesen Sie diese Anleitung sorgfältig.
Bewahren Sie die Anleitung sowie die Produktinformationen für einen späteren Gebrauch oder Nachbesitzer auf.
Schließen Sie das Gerät bei einem Transportschaden nicht an.
1.2 Bestimmungsgemäßer Gebrauch
Dieses Gerät ist nur für den Einbau bestimmt. Spezielle Montageanleitung beachten.
Nur konzessioniertes Fachpersonal darf Geräte ohne Stecker anschließen. Bei Schäden durch falschen Anschluss besteht kein Anspruch auf Garantie.
Verwenden Sie das Gerät nur:
um Speisen warmzuhalten und um Geschirr zu wärmen.
im privaten Haushalt und in geschlossenen Räumen des tatsächlichen Umfelds.
- bis zu einer Höhe von 4000 m über dem Meeresspiegel.
Verwenden Sie das Gerät nicht:
- auf Booten oder in Fahrzeugen.
1.3 Einschränkung des Nutzerkreises
Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstan den haben.
Kinder dürfen nicht mit dem Gerät speiten. Reinigung und Benutzerwartung dürfen nicht durch Kinder durchgeführt werden, es sei dessen, sie sind 15 Jahre und äter und werden beaufsichtigt.
Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.
1.4 Sicherer Gebrauch
WARNING - Brandgefahr!
Der Geräteinnenraum wird sehr heißt, brennbare Materialien können sich entzünden.
- Nie brennbare Gegenstände oder Kunststoffbehälter im Gerät aufbewahren.
WARNING - Verbrennungsgefahr!
Das Zubehör oder Geschirr wird während des Betriebs sehr heißt.
HeiBes Zubehor oder Geschirr immer mit Ofenhandschuhe aus dem Gerat entnehmen.
Der Geräteinnenraum wird während des Betriebs sehr heiß.
- Nie denHEYen Gerateinnenraum berühren.
Kinder fernhalten.
Das Gerät wird während des Betriebs heiß.
Vor der Reinigung Gerät abkühlen halten.
WARNING - Stromschlaggefahr!
Unsachgemäß Reparaturen sind gefährlich.
Nur darauf geschultes Fachpersonal darf Reparaturen am Gerät durchführren.
- Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden.
- Wenn die Netzanschlussleitung theses Geräts beschädigt wird, muss sie durch geschultes Fachpersonal ersetzt werden.
Eine beschädigte Isolierung der Netzanschlussleitung ist gefährlich.
- Nie die Netzanschlussleitung mit bereits Geräteilen oder Wärmequellen in Kontakt bringen.
- Nie die Netzanschlussleitung mit scharfen Spitzen oder Kanten in Kontakt bringen.
- Nie die Netzanschlussleitung knicken, quetschen oder verändern.
Eindringende Feuchtigkeit kann einen Stromschlag verursachen.
Keinen Dampfreiniger oder Hochdruckreiniger verwenden, um das Gerät zu reinigen.
Ein beschädigtes Gerät oder eine beschädigte Netzanschlussleitung ist gefährlich.
- Nie ein beschädigtes Gerät betreiben.
-
Nie an der Netzanschlussleitungziehen, um das Gerät vom Stromnetz zu trennen. Immer am Netzstecker der Netzanschlussleitungziehen.
-
Wenn das Gerät oder die Netzanschlussleistung beschädigt ist,(sofort den Netzstecker der Netzanschlussleitungziehen oder die Sicherung im Sicherungskasten ausschalten.
Den Kundendienst rufen. Seite 9
WARNING - Erstickungsgefahr!
Kinder können sich Verpackungsmaterial über den Kopf ziehen oder sich darin einwickeln und ersticken.
- Verpackungsmaterial von Kindern fernhalten.
- Kinder nicht mit Verpackungsmaterial spei- len lessen.
Kinder können Kleinteile einatmen oder verschlucken und dadurch ersticken.
Kleinteile von Kindern fernhalten.
Kinder nicht mit Kleinteilen spielen{lassen.
2 Sachschäden vermeiden
ACHTUNG!
Zu hohes Gewicht kann das Gerät beschädigen.
Das Gerät mit maximal 15 kg belasten.
Feuchtigkeit kann das Gerät beschädigten.
Das Gerät nicht zum Aufbewahren von Speisen und Geträngen verwenden. Die Feuchtigkeit der Speisen kann zu Korrosionsschäden führen.
3 Umweltschutz und Sparen
3.1 Verpackung entsorgen
Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.
Die einzelnen Bestandteile getrennt nach Sorten entsorgen.
4 Kennenlernen

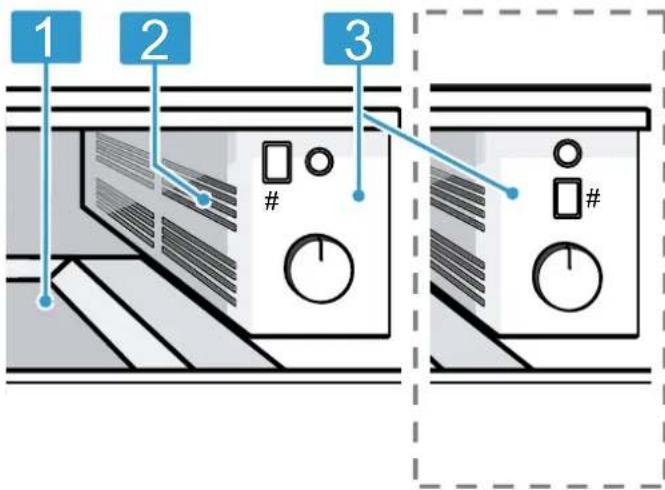

4.1 Gerät
Hier finden Sie eine Übersicht über die Bestandteile Ihres Geräts.
Je nach Gerätotyp können Einzelheiten im Bild abweichen, z. B. Farbe und Form.
1 Auflageläche mit Antirutschmatte
2 Lüfter und Heizung
3 Bedienelemente

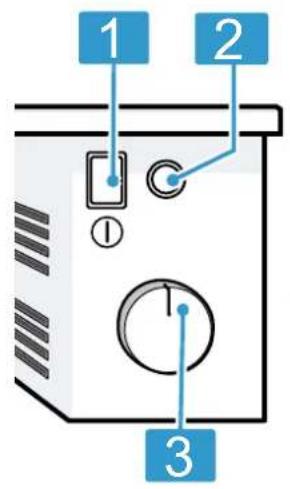

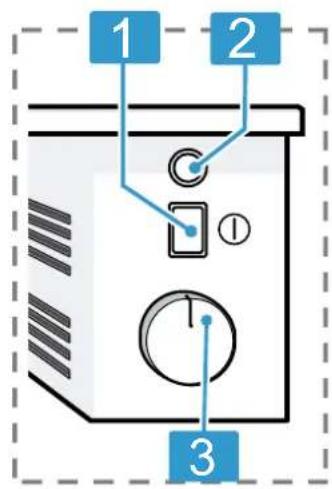

4.2 Bedienelemente
Über das Bedienfeld stellen Sie alle Funktionen Ihres Geräts ein und erhalten Informationen zum Betriebszustand.
1 Hauptschalter
2 Betriebsanzeige
3 Temperaturwahler
5 Vor dem ersten Gebrauch
Nehmen Sie die Einstellungen für die erste Inbetriebnahme vor. Reinigen Sie das Gerät und das Zubehör.
5.1 Gerät vor dem ersten Gebrauch reinigen und aufheizen
- Das Gerät reinigen.
- Das Zubehör entnehmen.
- Das Gerät für eine Stunde bei 80^ aufheizen.
Rauch- und Geruchsentwicklungen sind normal.
6 Geschirr
These Hinweise herself Ihnen, Schaden an Geschirr zu vermeiden.
6.1 Geignetes Geschirr
Die Wärmeschublade durren Sie mit maximal 15 kg belasten. Sie konnen z. B. Menügeschirr für 6 Personen oder 12 Personen vorwärmen.
| Schublade mit 14 cm Schublade mit 29 cm | |
| 6 Menüteller Ø 24 cm 12 Menüteller Ø 24 cm | |
| 6 Suppentassen Ø 10 cm 12 Suppentassen Ø 10 cm | |
| 1 Schüssel Ø 19 cm 1 Schüssel Ø 22 cm | |
| 1 Schüssel Ø 17 cm 1 Schüssel Ø 19 cm | |
| 1 Fleischplatte 32 cm 1 Schüssel Ø 17 cm | |
| 2 Fleischplatten 32 cm | |
7 Grundlegende Bedienung
7.1 Gerät öffnen
Auf die Mitte der Wärmeschublade drucken.
- Die Wärmeschublade springt hereus und kann herausgezogen werden.
7.2 Gerätschlieben
Auf die Mitte der Wärmeschublade drücken und zurückschieben.
7.3 Geräeinschalten
- ① drucken.
7.4 Gerätausschalten
- ① drucken.
7.5 Temperature einstellen
Die Temperatur stufenlos zwischen MINnMED MAX einstellen.
8 Geschirr vorwärmen
Im vorgewärmten Geschirr kühlen Speisen nicht so Schnell ab. Getränke bleiben länger warm.
8.1 Geschirr vorwärmen starten
WARNING - Verbrennungsgefahr!
Auf hóherer Stufe werden die TrinkgefäBe sehr heiß.
-
Bei Trinkgebung die Stufen MIN ein-MED stellen.
-
Die Antirutschmatte unterlagen, um Kratzer in der Oberfläche der Schublade zu vermeiden.
- Das Geschirr in die Wärmeschublade räumen. - Das Geschirr auf dem gesamten Boden der Wärmeschublade vertellen, um die Dauer zu verrin-gern. Hohe Geschirrteile oder Tellerstapel dürfen die Lüftungsöffnung nicht blockieren. Eine frei eLuftungsöff-nung gewährleistet eine gute Zirkulation der Warmluft.
- Den Temperaturwahler auf die gewünschte Stufe stellen.
Für Geschirr eignet sich eine gewünschte Stufe bis MAX. Für Trinkgefäbe eignen sich die Stufen von MIN bis MED
- Das Gerä einschalten.
Die Betriebsanzeige leuchtet, das Gerät heizt und der Lüfter lauft. - Die Wärmeschublade schreiben.
Hinweis: Die Erwärmungsdauer richtig sich nach dem Material, der Dicke, der Menge und der Verteilung des Geschirrs. Bei einem Menu-Geschirr für 6 Personen beträgt die Dauer ungebahr 15-25 Minuten.
8.2 Geschirr vorwärmen beenden
WARNING - Verbrennungsgefahr!
Das Zubehör oder Geschirr wird während des Betriebs sehr heißt.
- HeiBes Zubehör oder Geschirr immer mit Topflappen aus dem Gerät entnahmen.
- Die Wärmeschublade öffnen.
- Das Gerät ausschalten.
- Das Geschirr entnehmen.
9 Speisen warmhalten
Mit der Wärmeschublade konnen Speisen für eine bestimmte Zeit warmgehalten werden.
Wir empfehlen Ihnen, die Speisen nicht länger als eine Stunde warm zu halten. Es eignen sich gegartes Fleisch, Geflügel, Fisch, Soßen, Gemüse, Beilagen und Suppen.
9.1 Speisen warmhalten starten
ACHTUNG!
HeiBes Geschirr vom Kochfeld beschädigt die Antirutschmatte der Wärmeschublade.
Keine frei Ben Töpe oder Pfannen direkt vom frei Ben Kochfeld auf die Antirutschmatte stellen.
1. Die Antirutschmatte unterlagen, um Kratzer in der Oberfläche der Schublade zu vermeiden.
Die Antirutschmatte ist lebensmitteltecht. In der Wär-meschublade konnen trockene Speisen direkt auf der Antirutschmatte erwartt werden. Im Anschluss muss die Antirutschmatte gereinigt werden.
- Das Geschirr in die Wärmeschublade räumen.
- Den Temperaturwahler auf die gewünschte Stufe stellen.
- Das Geräe einschalten.
Die Betriebsanzeige leuchtet, das Gerät heizt und der Lüfter lauft.
5. Das Geschirr 10 Minuten vorheizen.
6. Die Speisen in das vorgewärme Geschirr geben.
- Das Geschirr nicht zu voll mit Speisen füllen, damit beim Offnen und Schlieben der Wärmeschublade nichts überschwappt.
- Leicht antrocknende Speisen mit einem hitzebeständigen Deckel oder Alufolie abdecken.
7. Die Wärmeschublade schreiben.
9.2 Speisen warmhalten beenden
WARNING - Verbrennungsgefahr!
Das Zubehör oder Geschirr wird während des Betriebs sehr heiß.
-
HeiBes Zubehör oder Geschirr immer mit Topflappen aus dem Gerät entnahmen.
-
Die Wärmeschublade öffnen.
- Das Gerät ausschalten.
- Das Geschirr entnehmen.
10 Reinigen und Pflege
Damit Ihr Gerät lange funktionsfähig bleibt, reinigen und pflegen Sie es sorgfältig.
10.1 Reinigungsmittel
Geeignete Reinigungsmittel erhalten Sie beim Kundendienst oder im Online-Shop.
ACHTUNG!
Ungeeignete Reinigungsmittel konnen die Oberflächen des Gerats beschädigen.
Keine scharfen oder scheuernden Reinigungsmittel verwenden.
Keine stark alkoholhaltigen Reinigungsmittel verwenden.
Keine harten Scheuerkissen oder Putzschwämme verwenden.
- Glasreiniger, Glasschaber oder Edelstahl-Pflegemittel nur verwenden, wenn diese in der Reinigungsanleitung zu dem entsprechenden Teil empfohlen werden.
Schwammtücher vor Gebrauch gründlich auswiesen.
10.2 Gerät reinigen
WARNING - Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Stromschlag verursachen.
Keinen Dampfreiniger oder Hochdruckreiniger verwenden, um das Gerät zu reinigen.
11 Störungen beheben
Kleinere Störungen an Ihr Gemärkten konnen Sie selbst beheben. Nutzen Sie die Informationen zur Störungsbehebung, bevor Sie den Kundendienst kontaktieren. So vermeiden Sie unnottige Kosten.
WARNING - Verletzungsgefahr!
Unsachgemäß Reparaturen sind gefährlich.
Nur geschultes Fachpersonal darf Reparaturen am Gerät durchführren.
- Wenn das Gerät defekt ist, den Kundendienst rufen.
11.1 Funktionstörungen
Störung Ursache und Störungsbehebung
Das Geschirr oder die Speisen bleiben kalt.
Stromversorgung ist ausgefallen.
Prufen Sie, ob die Raumbeleuchtung oder andere Geräte im Raum Funktionieren.
WARNING - Verbrennungsgefahr!
Das Gerät wird während des Betriebs heißt.
Vor der Reinigung Gerät abkühlen halten.
Voraussetzung: Das Gerät ist ausgeschaltet.
-
Das Gerät mit einem feuchten Tuch und neutralem Reinigungsmittel, wie Spülmittel und Wasser, reinigen.
-
Mit einem weichen Tuch nachtrocknen.
10.3 Edelstahlflächen reinigen
- Kalkflecken, Fettflecken, Stärkeflecken und Eiwei-flecken immer sofort entfernen. Unter solchen Flecken kann sich Korrosion bilden.
- Wasser und etwas Spülmittel zur Reinigung benutzen.
- Mit einem weichen Tuch nachtrocknen.
10.4 Glasfront reinigen
Die Glasfront mit Glasreiniger und einem weichen Tuch reinigen.
- Keine kratzenden Scheuerschwämme oder Glasschaber verwenden.
10.5 Antirutschmatte reinigen
- Die Antirutschmatte zum Reinigen entnehmen.
- Die Antirutschmatte mit Spulmittel reinigen.
WARNING - Stromschlaggefahr!
Unsachgemäße Reparaturen sind gefährlich.
Nur dafür geschultes Fachpersonalarf Reparaturen am Gerat durchfuhren.
Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden.
- Wenn die Netzanschlussleitung these Geräts beschädigt wird, muss sie durch geschultes Fachpersonal ersetzt werden.
| Störung Ursache und Störungsbehebung | |
| Das Geschirr oder die Speisen bleiben kalt. | Das Gerät ist ausgeschaltet. ► Schalten Sie das Gerät ein. |
| Die Wärmeschublade ist nicht vollständig geschlossen. ► Schließen Sie die Wärmeschublade. | |
| Gerät Funktioniert nicht. | Sicherung ist defekt. ► Prüfen Sie die Sicherung im Sicherungskasten. |
| Das Geschirr oder die Speisen werden nicht ausreichend warm. | Das Geschirr oder die Speisen wurden nicht lange genug erwärmt. ► Erwärmen Sie das Geschirr oder die Speisen für einen längeren Zeitraum. |
| Die Wärmeschublade ist nicht vollständig geschlossen. ► Schließen Sie die Wärmeschublade. | |
| Die Wärmeschublade war für längerere Zeit geöffnet. ► Schließen Sie die Wärmeschublade. | |
| Die Wärmeschublade war nicht ausreichend vorgeht. ► Heizen Sie die Wärmeschublade ausreichend vor. | |
| Die Lüftungsöffnung wurde durch Geschirr blockiert. ► Entfernen Sie hohes Geschirr von der Lüftungsöffnung. | |
| Die Betriebsanzeige-lampe leuchtet nicht. | Die Betriebsanzeigelampe ist defekt. ► Rufen Sie den → "Kundendienst", Seite 9. |
| Die Sicherung im Si-cherungskosten lost aus. | Sicherung ist defekt. ► Ziehen Sie den Netzstecker. ► Rufen Sie den → "Kundendienst", Seite 9. |
12 So gelingt's
Für verschiedene Gerichte finden Sie hier die passenden Einstellungen sowie das Beste Zubehör und Geschirr. Die Empfehlungen haben wir optimal auf Ihr Gerät abgestimmt.
12.1 Einstellempheflungen
Die folgenden Einstellungen wurden speziell für Ihr Gerät getestet.
Geschirr und Trinkgefäbe
| Gericht Schublade vorwärmen | Geschirr vorwärmen Stufe Hinweise | ||
| Teller, Suppentassen, Schüsseln | nein entfällt | MAX | |
| Espressotassen, Kaf- feetassen | nein entfällt | MED | |
Tiefkuhlspisen antauen
| Gericht Schublade vorwärmen | Geschirr vorwärmen Stufe Hinweise | |
| Sahnetorten, Butter, nein nein auf einem Teller oder Wurst, Käse | MIN | in einer Glasschale |
| Kuchen, Brot nein nein auf einem Teller oder | MED | in einer Glasschale |
| Fleisch nein nein auf einem Teller oder | MIN | in einer Glasschale |
Erwärmen
| Gericht Schublade vorwärmen | Geschirr vorwärmen Stufe Hinweise | |
| Fladen, z. B. Eierku-chen, Wraps, Tacos | 5 - 10 min entfällt | MAX |
| Trockene Kuchen, z. B. Streuselkuchen, Muffins | 5 - 10 min entfällt | MAX |
Warm halten
| Gericht Schublade vorwärmen | Geschirr vorwärmen Stufe Hinweise | ||
| Getränke 5 - 10 min ja | MAX | ||
| Speisen allgemein, Suppen, Soßen, Bei-lagen | 5 - 10 min ja Speisen umfüssen, | MAX | maximal 80 °C |
| Speisen empfindlich, z. B. angegartes Fleisch | 5 - 10 min ja Speisen umfüssen, | MED | maximal 80 °C |
| Fleisch | |||
| Eier gekocht, Rührei 5 - 10 min ja Speisen umfüssen, | MED | maximal 80 °C | |
| Brot, z. B. Toastbrot, Bröhchen | 5 - 10 min entfällt | MED | |
Schmelzen
| Gericht Schublade vorwärmen | Geschirr vorwärmen Stufe Hinweise | |
| Gelatine auflösEN nein nein offenes Geschirr, cir- | MAX | ca 20 Minuten |
| Blockschokolade, nein nein | MAX | |
| Schokoladenkuvertüre | ||
| Kristallinen Honig nein nein | MIN |
Teig gehenlassen
| Gericht Schublade vorwärmen | Geschirr vorwärmen Stufe Hinweise |
| Hefeteig 5 - 10 min kein abgedeckte Schüss- | MIN |
| sel, Schale oder Backblech |
13 Entsorgen
13.1 Altgerät entsorgen
Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiederverwendet werden.
- Den Netzstecker der Netzanschlussleitungziehen.
- Die Netzanschlussleitung durchtrennen.
- Das Gerät umweltgerecht entsorgen. Informationen über aktuelle Entsorgungswege erhalten Sie bei Ihr dem Fachhändler sowie ihrer Gemeinde- oder Stadtverwaltung.
Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.
14 Kundendienst
Funktionsrelevante Original-Ersatzteile gemäß der entsprechenden Okodesign-Verordnung erhalten Sie bei unserem Kundendienst für die Dauer von mindestens 10 Jahren ab dem Inverkehrbringen Ihres Geräts innerhalb des Europäischen Wirtschaftsrums.
Hinweis: Der Einsatz des Kundendiensts ist im Rahmen der Herstellergarantiebedingungen kostenfrei.
Detaillerte Informationen über die Garantiedauer und die Garantiebedingungen in Ihr Land erhalten Sie bei unseren Kundendienst, Ihr hem Handler oder auf unserer Website.
Wenn Sie den Kundendienst Kontaktieren, benötigen Sie die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) Ihr's Geräts.
Die Kontaktdaten des Kundendiensts finden Sie im beiliegenden Kundendienstverzeichnis oder auf unserer Website.
14.1 Erzeugnisnummer (E-Nr.) und Fertigungsummer (FD)
Die Erzeugnisnummer (E-Nr.) und die Fertigungsummer (FD) finden Sie auf dem Typenschild des Gerats. Das Typenschild mit den Nummern finden Sie, wenn Sie die Schublade öffnen.
Um ihre Gerätedaten und die Kundendienst-Telefonnummer schnell wiederzufinden, können Sie die Daten notieren.
15 Montageanleitung
Beachten Sie diese Informationen bei der Montage des Geräts.

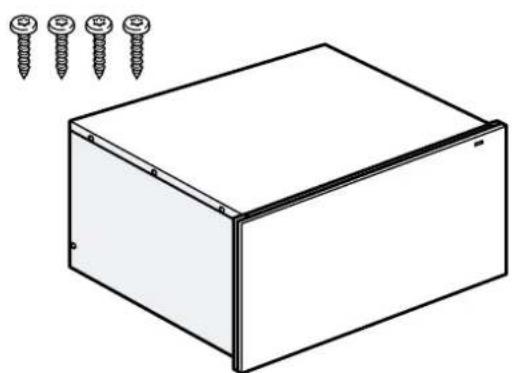

15.1 Lieferumfang
Prufen Sie nach dem Auspacken alle Teile auf Transportschäden und die Vollständigkeit der Lieferung.
14 cm
29 cm

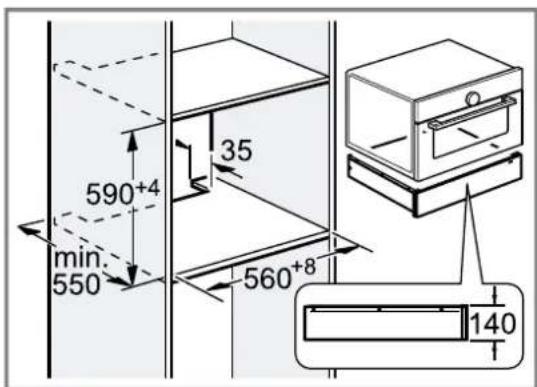

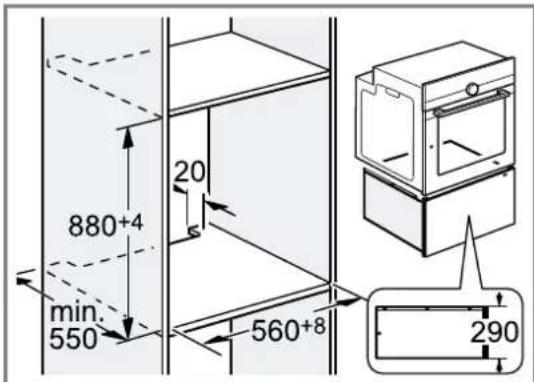

15.2 Einbau im Schrank
Hierfindensie die MaBe des Gerats
14cm
29 cm
15.3 Hinweise zum elektrischen Anschluss
Um das Gerät sicher elektrisch anschließen zu können, beachten Sie diese Hinweise.
Das Geratarf nur an eine vorschrifsmäßig instal-. lierte Schutzkontakt-Steckdose angeschlossen werden.Das Verlegenaersteckdose oder Austausch der Anschlussleitungarf nur vom Elektrofachmann unter Berücksichtigung der einschlägigen Vorschriften ausgefuhrt werden.
Das Gerätarf nur mit der mitgelieferten Anschlussleitung angeschlossen werden. Die Anschlussleitung an der Geräterückseite einstecken.
Anschlussleitungen mit verschiedenen Steckertypeen sind beim Kundendienst erhältlich.
Keine Mehrfachstecker, Steckerleisten und Verlangerungen benutzen. Bei Überlastung besteht Brand-gefahr.
- Wenn der Stecker nach dem Einbau nicht mehr erreichbar ist, muss in der festverlegten elektrischen Installation eine Trennvorrichtung in den Phaseen nach den Einrichtungsbestimmungen vorgesehen werden.
15.4 Sichere Montage
Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren.
WARNING - Erstickungsgefahr!
Kinder können sich Verpackungsmaterial über den Kopfziehen oder sich darin einwickeln und ersticken.
- Verpackungsmaterial von Kindern fernhalten
- Kinder nicht mit Verpackungsmaterial spei-len halten.
WARNING - Brandgefahr!
Eine verlangerte Netzanschlussleitung und nicht zugelassene Adapter zu verwenden, ist gefährlich.
Keine Verlängerungskabel oder Mehrfachsteckdosenleisten verwenden.
Nur vom Hersteller zugelassene Adapter und Netzanschlussleitungen verwenden.
- Wenn die Netzanschlussleitung zu kurz ist und keine langere Netzanschlussleitung verfügbar ist, Elektrofachbetrieb kontaktieren, um die Hausinstallation anzupassen.
WARNING - Stromschlaggefahr!
Eine beschädigte Isolierung der Netzanschlussleitung ist gefährlich.
- Nie die Netzanschlussleitung mit bereits Geräteilen oder Wärmequellen in Kontakt bringen.
- Nie die Netzanschlussleitung mit scharfen Spitzen oder Kanten in Kontakt bringen.
- Nie die Netzanschlussleitung knicken, quetschen oder verändern.
WARNING - Verletzungsgefahr!
Während der Montage konnen scharfkantige Teile zugänglich sein.
Schutzhandschuhe trag.
15.5 Montage
Einbaumöbel
HierfindensieHinweisezumsicherenEinbau.
ACHTUNG!
Das Abdecken der Luftungsschlitze und Ansaugöffnungen verursacht ein Überhitzen des Geräts.
Lüfungsschlitze und Ansaugöffnungen nicht abdecken
Durch den Einbau hinter einer Dekorblende ist eine Überhitzung des Geräts möglich.
Das Gerät nicht hinter einer Dekorblende einbauen. Der Einbauschrankarfndhinter den Geratenkeine Rück wand haben.
Zwischen Wand und Schrankboden oder Rückwand des darüberliegenden Schranks muss der Mindestabstand eingehalten werden. Die Montageanleitung des darüberliegenden Geräts bachten.
Falls kein Zwischenboden uber dem Gerat oder uber dem Backofen möglich ist, einen Kippschutz am Gerat montieren. Einen passenden Kippschutz erhalten Sie uber den Kundendienst, auf unserer Website oder im Online-Shop.
Gerat montieren
WARNING - Stromschlaggefahr!
Eine beschädigte Isolierung der Netzanschlussleitung ist gefährlich.
- Nie die Netzanschlussleitung mit freißen Geräteilen oder Wärmequellen in Kontakt bringen.
- Nie die Netzanschlussleitung mit scharfen Spitzen oder Kanten in Kontakt bringen.
- Nie die Netzanschlussleitung knicken, quetschen oder verändern.
WARNING - Verletzungsgefahr!
Nach Entfernen der Transportsicherung kann sich die Schublade beim Transport ruckartig öffnen.
Das Gerät so transportieren, dass sich die Schublade nicht versehbentlich öffnet.
Das hohe Gerätegewicht kann beim Anheiten zu Verletzungen führen.
Das Gerat nicht allein anheiten.
1. Die Netzanschlussleitung in eine Schutzkontakt-Steckdose einstecken. Die Netzanschlussleitungarf nach dem Einbau die Rückseite und den Boden des Gerats nicht berühren.

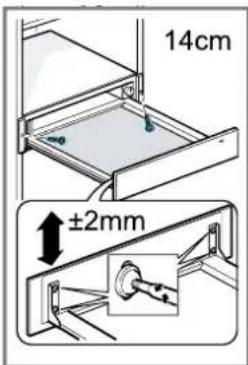

2. Das Gerät einsetzen.
3. Das Gerät mittig ausrichten.
4. Das Gerät festschrauben.

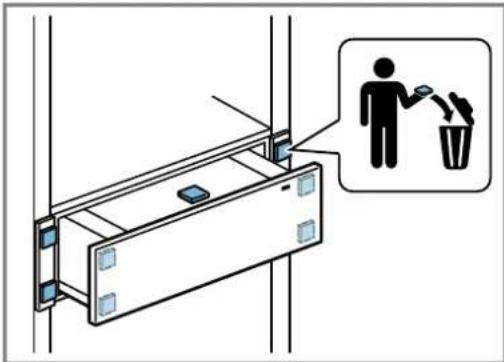

- Die Schutzpolster entfernen und entsorgen.
Wärmeschublade mit anderen Gerät kombinierten
ACHTUNG!
Scharfe Kanten am Gerät konnen die Frontblende der Wärmeschublade beschädigen.
-
Beim Einschieben des Geräts die Frontblende der Wärmeschublade nicht beschädigten.
Vor der Installation eines weiteren Geräts ein Klebeband auf die obere Kante der Wärmeschublade kleben, um die Frontblende der Wärmeschublade vor Beschädigungen zu schützen. -
Nur geeignete Geräte der gleichen Marke und der gleichen Serie kombinieren.
- Zuerst die Wärmeschublade einbauen.
- Das Gerät auf die Wärmeschublade in den Einbauschrank einschieben.
- Die Montageanleitung des Gerats beachten.
- Das Klebeband von der oberen Kante der Wärme-schublade entfern.
