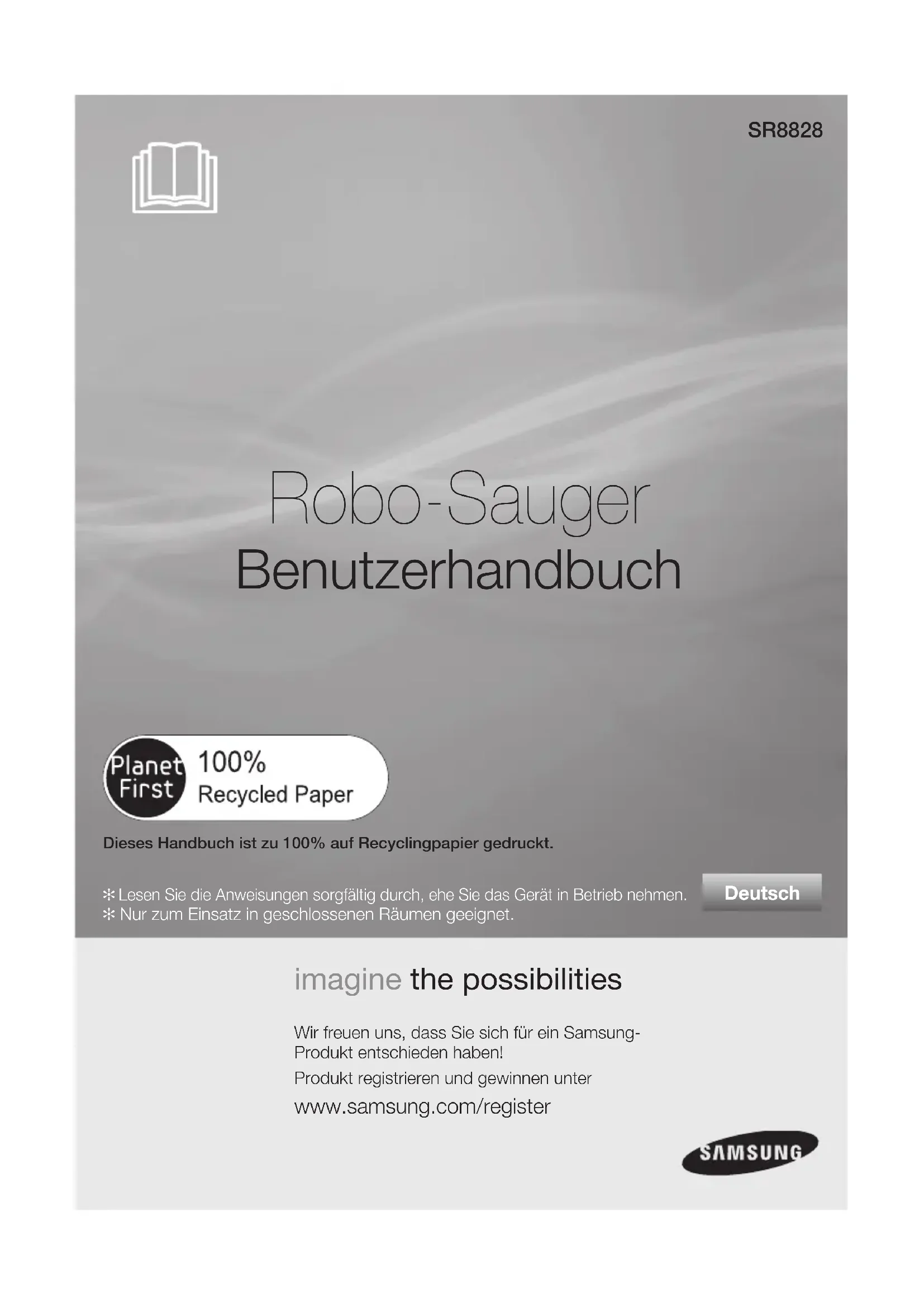

BEDIENUNGSANLEITUNG SR8828 SAMSUNG

WARNUNG Dieses Zeichen weist darauf hin, dass Lebensgefahr oder ein ernsthaftes Verletzungsrisiko besteht. VORSICHT Dieses Zeichen weist darauf hin, dass die Gefahr von Personen oder Sachschäden besteht.

WEITERE VERWENDETE SYMBOLE

HINWEIS Dieses Zeichen weist darauf hin, dass Erklärungen folgen, damit die Benutzer besser verstehen, wie sie das Gerät richtig verwenden sollen. SICHERHEITSINFORMATIONEN

• Bitte lesen Sie die Bedienungsanleitung gründlich durch, und bewahren Sie sie zum späteren Nachschlagen auf.

• Da die folgenden Hinweise zum Betrieb für verschiedene Modelle gelten, können die Eigenschaften Ihres Staubsaugers sich leicht von den in diesem Handbuch beschriebenen unterscheiden. WARNUNGWARNING DJ68-00620T.indb 2DJ68-00620T.indb 2 2012.1.11 4:15:13 PM2012.1.11 4:15:13 PMSicherheitsinformationen _3 Sicherheitsinformationen

WICHTIGE HINWEISE ZUR SICHERHEIT

Beim Umgang mit Elektrogeräten sind einige grundlegende Vorsichtmaßnahmen wie u.a. die folgenden zu beachten: LESEN SIE VOR DER VERWENDUNG IHRES ROBO-SAUGERS SÄMTLICHE ANWEISUNGEN GRÜNDLICH DURCH. Ziehen Sie den Stecker aus der Dose, wenn Sie das Gerät nicht verwenden, und ehe Sie Wartungsarbeiten durchführen. WARNUNG: So verringern Sie die Gefahr von Brand, Stromschlag oder Verletzungen: ALLGEMEIN

• Verwenden Sie das Gerät nur wie in diesem Handbuch beschrieben.

Verwenden Sie das Gerät nicht, wenn der Robo-Sauger oder das Ladegerät beschädigt wurden.

• Wenn der Staubsauger nicht so arbeitet, wie er sollte, hingefallen oder beschädigt ist, im Freien vergessen oder in Wasser getaucht wurde, geben Sie ihn an ein Kundendienstcenter zurück.

• Berühren Sie das Ladegerät und den Robo-Sauger nicht mit nassen Händen

• Verwenden Sie ihn nur für trockene Flächen in geschlossenen Räumen.

• Dieses Gerät soll nicht von Personen (auch Kindern) mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bedient werden. Von dieser Regel darf nur abgewichen werden, wenn diese Personen unter Aufsicht stehen oder durch eine für ihre Sicherheit verantwortliche Person eine Unterweisung zur Bedienung des Geräts erhalten haben.

• Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen können. BATTERIELADEGERÄT

• Manipulieren Sie den gepolten Stecker nicht, damit er an eine ungepolte Steckdose oder ein ungepoltes Verlängerungskabel angeschlossen werden kann.

• Verwenden Sie das Gerät nicht im Freien oder auf nassen Flächen.

• Ziehen Sie den Stecker des Ladegeräts aus der Dose, wenn Sie es nicht verwenden, und ehe Sie Servicearbeiten durchführen.

• Verwenden Sie nur das vom Hersteller mitgelieferte Ladegerät.

• Verwenden Sie das Gerät nicht mit einem beschädigten Kabel oder Stecker.

• Ziehen und tragen Sie das Gerät nicht am Kabel und verwenden Sie das Kabel nicht als Tragegriff. Ziehen Sie das Kabel auch nicht um scharfe Kanten oder Ecken herum. Halten Sie das Kabel entfernt von beheizten Oberfl ächen.

Verwenden Sie keine Verlängerungskabel oder Steckdosen mit unzureichender Leistung.

• Ziehen Sie zum Ausstöpseln nicht am Netzkabel. Um den Stecker herauszuziehen, fassen Sie den Stecker, nicht das Kabel an.

• Beschädigen und verbrennen Sie die Batterien nicht, da sie bei hohen Temperaturen explodieren.

• Versuchen Sie keinesfalls, das Ladegerät zu öffnen. Reparaturen dürfen nur durch ein qualifi ziertes Kundendienstcenter vorgenommen werden.

• Setzen Sie das Ladegerät keinen hohen Temperaturen aus oder lassen Sie weder Feuchtigkeit noch Nässe in irgendeiner Form in Kontakt mit dem Ladegerät kommen. DJ68-00620T.indb 3DJ68-00620T.indb 3 2012.1.11 4:15:13 PM2012.1.11 4:15:13 PM4_ Sicherheitsinformationen Sicherheitsinformationen ROBO-SAUGER

• Saugen Sie keine harten oder scharfen Gegenstände wie Glas, Nägel, Schrauben, Münzen usw. auf.

• Verwenden Sie den Staubsauger niemals ohne Filter. Wenn Sie Servicearbeiten am Gerät durchführen, stecken Sie niemals Ihre Finger oder andere Gegenstände in die Lüfterkammer, denn das Gerät könnte sich möglicherweise ungewollt einschalten.

• Bringen Sie keine Objekte in die Öffnungen des Geräts. Verwenden Sie das Gerät nicht mit versperrten Öffnungen. Halten Sie Öffnungen frei von Staub, Fuseln, Haaren und anderen Stoffen, die die Luftströmung behindern könnten.

• Saugen Sie keine toxischen Stoffe (Chlorbleiche, Ammoniak, Abfl ussreiniger usw.) auf.

• Saugen Sie nichts auf, was brennt oder Rauch erzeugt (z. B. Zigaretten, Streichhölzer oder heiße Asche).

• Verwenden Sie das Gerät nicht, um leicht entzündliche oder brennbare Flüssigkeiten wie Benzin aufzusaugen, und setzen Sie es nicht an Stellen ein, wo solche Stoffe vorhanden sein könnten.

• Verwenden Sie den Robo-Sauger nicht in geschlossenen Räumen, wenn die Luft darin Dämpfe von lösungsmittelhaltigen Farben, Lackverdünner, Mottenschutzmittel, brennbaren Stäuben oder andere explosive bzw. toxische Dämpfe enthält.

• Die Batterien können bei extremen Einsatz- oder Temperaturbedingungen auslaufen. Wenn diese Flüssigkeit auf die Haut kommt, waschen Sie sie schnell mit Wasser ab. Wenn die Flüssigkeit in die Augen kommt, spülen Sie sie sofort und mindestens 10 Minuten lang mit sauberem Wasser. Suchen Sie medizinische Hilfe. DJ68-00620T.indb 4DJ68-00620T.indb 4 2012.1.11 4:15:13 PM2012.1.11 4:15:13 PMInhalt _5 Inhalt SICHERHEITSINFORMATIONEN

06 Elektrische Sicherheit 07 Vor Inbetriebnahme 10 Im Einsatz 11 Reinigung und Wartung PRODUKTMERKMALE

13 Produktmerkmal FEHLERBEHEBUNG

36 Checkliste vor dem Anruf beim Kundendienst 37 Fehlerbehebung und Fehlercodes INBETRIEBNAHME DES STAUBSAUGERS

15 Komponenten 16 Bezeichnungen der Teile GEBRAUCH

19 Zusammensetzen des Robo-Saugers 19 Reihenfolge beim Inbetriebnahme 19 Ein- und Ausschalten des Geräts 20 Installieren des Ladegeräts 21 Laden 22 Informationen zur Batterie 23 Starten/Stoppen des Staubsaugers 24 Aufl aden 25 Automatisches Saugen 26 Punktuelles Saugen 27 Maximalsaugen 28 Knten reinigung 29 Zeitplanermodus

GEBRAUCH UND WARTUNG

Beachten Sie die Reinigungs- und Wartungshinweise 30 Reinigen des Sensorfensters und der Kamera 31 Reinigen des Staubbehälters und des Filters 32 Reinigen der Kraftbürste 34 Reinigen der seitlichen Drehbürste für die Kantenreinigung 35 Reinigen des Antriebsrads TECHNISCHE DATEN

38 Technische Daten des Geräts DJ68-00620T.indb 5DJ68-00620T.indb 5 2012.1.11 4:15:13 PM2012.1.11 4:15:13 PM6_ Sicherheitsinformationen Sicherheitsinformationen ELEKTRISCHE SICHERHEIT Vermeiden Sie übermäßiges Verbiegen des Kabels. Stellen Sie keine schweren Gegenstände darauf ab, sodass es brechen könnte. - Andernfalls besteht die Gefahr von Stromschlägen oder Brand. Verwenden Sie niemals beschädigte oder lose Netzkabel, Netzstecker oder Steckdosen. - Andernfalls besteht die Gefahr von Stromschlägen oder Brand. Schließen Sie nicht mehrere Geräte an eine Steckdose an. (Lassen Sie das Kabel nicht ungeschützt auf dem Boden herumliegen.) - Andernfalls besteht die Gefahr von Stromschlägen oder Brand. Ziehen Sie niemals am Kabel, um den Netzstecker aus der Steckdose zu ziehen, und berühren Sie den Netzstecker nicht mit nassen Händen - Andernfalls besteht die Gefahr von Stromschlägen oder Brand. Entfernen Sie Schmutz und Wasser vom Netzstecker. - Andernfalls besteht die Gefahr von Stromschlägen oder Störungen des Geräts. WARNUNG WARNUNG WARNUNG WARNUNG WARNUNG DJ68-00620T.indb 6DJ68-00620T.indb 6 2012.1.11 4:15:14 PM2012.1.11 4:15:14 PMSicherheitsinformationen _7 Sicherheitsinformationen 01 SICHERHEITSINFORMATIONEN VORSICHTVORSICHTVORSICHTVORSICHTVORSICHT VOR INBETRIEBNAHME Stellen Sie vor dem Aktivieren des Robo-Saugers sicher, dass der Staubbehälter zusammengebaut ist. - Wenn der Staubbehälter nicht eingesetzt wurde, kann der Robo-Sauger nicht funktionieren. Verwenden Sie den Robo-Sauger nie in Räumen mit brennbarem Material, wie: - Räume mit Kerzen oder Schreibtischlampen auf dem Boden. - Räume mit unbeaufsichtigtem Feuer (Feuer oder Glut). - Räume, in denen sich Benzin, Alkohol, Verdünner, Aschenbecher mit brennenden Zigaretten usw. befi nden Der Robo-Sauger ist nur zum Gebrauch im Haushalt bestimmt. Verwenden Sie ihn niemals in folgenden Räumlichkeiten: - Dachböden, Keller, Lagerhäuser, Industriegebäude, isolierte Zimmer, die weit vom Hauptgebäude entfernt sind, Feuchträumen ( z. B. Badezimmer oder Waschküchen) sowie schmale und hochgelegene Flächen ( z. B. Tischen oder Regale). Bei Einsatz in solchen Bereichen können schwerste Schäden (Betriebsstörungen und Bruch) auftreten. Öffnen Sie alle Türen, damit alle Zimmer gesaugt werden. - Wenn eine Tür geschlossen ist, kann der Robo-Sauger nicht in dieses Zimmer gelangen.

Vergewissern Sie sich jedoch, dass die Haustür, die Terrassentür, die Badezimmertür sowie Türen zu anderen Räumen geschlossen sind, um einen eventuellen Absturz des Robo-Saugers zu verhindern. Bei Teppichen mit langen Fransen schieben Sie die Fransen unter den Teppich. - Wenn Sie die Fransen nicht unter den Teppich schieben, kann es zu schwersten Schäden am Teppich und der Maschine selbst kommen, wenn sich die Fransen im Antriebsrad oder der Kraftbürste verfangen. DJ68-00620T.indb 7DJ68-00620T.indb 7 2012.1.11 4:15:14 PM2012.1.11 4:15:14 PM8_ Sicherheitsinformationen Sicherheitsinformationen VOR INBETRIEBNAHME Entfernen Sie vor dem Staubsaugen alle Gegenstände, die auf dem Boden herumliegen.

Der Robo-Sauger erkennt Hindernisse in einer Entfernung von 5 cm. - Badehandtücher, Abtreter vor Badezimmern und Waschbecken, Eingängen, Besenkammern, Netzkabel, Tischtücher oder Gürtel können sich im Antriebsrad oder der Kraftbürste verfangen. Dadurch können Gegenstände vom Tisch fallen. Entfernen Sie kleine Objekte oder harte Gegenstände vor dem Staubsaugen aus dem zu reinigenden Bereich. - Vergewissern Sie sich vor dem Saugen, dass keine Gegenstände herumliegen. - Vergewissern Sie Sich, dass keine zerbrechlichen Gegenstände (z. B. Porzellan, Glasobjekte, Blumenvasen usw.) herumstehen. - Der Robo-Sauger erkennt weder Münzen, noch Ringe oder andere wertvolle Sachen (z. B.: Schmuck). Informieren Sie alle Familienmitglieder (oder andere betroffene Personen über die Reinigungszeiten des Robo-Saugers (sofort oder später mit der Startzeitvorwahl) - Der Robo-Sauger kann Kinder anfahren, sodass sie umfallen. Stellen Sie sicher, dass Kinder nicht auf den Robo-Sauger treten oder sich daraufsetzen. - Kinder könnten hinfallen und sich verletzen, oder können schwerste Schäden am Gerät auftreten. Wenn ein Kind oder Haustier alleine zu Hause ist, vergessen Sie nicht, den Robo-Sauger mit dem Netzschalter auszuschalten. - Der Robo-Sauger könnte ihre Aufmerksamkeit erregen. - Wenn das rotierende Rad oder die rotierende Bürste Finger, Füße, Kleidung oder Haare einfängt, kann dies zu Verletzungen führen. - Wenn ein Kind oder ein Haustier im Weg des Robo-Saugers steht, kann es als Hindernis identifi ziert werden, und der entsprechende Bereich wird möglicherweise nicht gereinigt. - Wenn die Stromversorgung mit dem Netzschalter ausgeschaltet wird, wird die Stromversorgung getrennt und sämtliche Funktionen werden deaktiviert. Wenn Sie die Ladestation installieren, lassen Sie das Netzkabel nicht ungeschützt auf dem Boden herumliegen. - Wenn der Robo-Sauger automatisch aufgeladen wird und an der Ladestation vorbeifährt, kann es passieren, dass er das Netzkabel mit sich schleift. Lassen Sie das Netzkabel des Ladegeräts immer in der Steckdose. - Obwohl der Robo-Sauger eine Selbstladefunktion besitzt, kann seine Batterie nicht automatisch geladen werden, wenn das Netzkabel der Ladestation nicht mit der Steckdose verbunden ist VORSICHT VORSICHT VORSICHT VORSICHT VORSICHT VORSICHT VORSICHT DJ68-00620T.indb 8DJ68-00620T.indb 8 2012.1.11 4:15:14 PM2012.1.11 4:15:14 PMSicherheitsinformationen _9 Sicherheitsinformationen 01 SICHERHEITSINFORMATIONEN VORSICHT

VOR DER ERSTMALIGEN VERWENDUNG

Stellen Sie das Ladegerät an einer Stelle auf, die für den Robo-Sauger gut zugänglich ist. - Wenn das Ladegerät in einer Ecke aufgestellt wird, kann dies zusätzliche Bewegungen verursachen und den automatischen Ladeprozess stören. Verwenden Sie das Ladegerät niemals für andere Zwecke. - Dies kann zu schwersten Schäden am Gerät führen und einen Brand verursachen. WARNUNG Vergewissern Sie sich, dass der Robo-Sauger sich nicht über Flüssigkeiten (z. B. Wasser, Öl oder Tierurin) bewegt und diese womöglich aufsaugt. - Dies kann zu schwersten Schäden am Gerät führen. - Die Flüssigkeiten können sich über die Räder ausbreiten und so zu Verunreinigungen führen. WARNUNG Gegenstände vor dem Ladegerät verhindern, dass der Robo-Sauger automatisch geladen wird. - Stellen Sie sicher, dass der Robo-Sauger ungehindert die Ladestation erreichen ka VORSICHT Es dürfen sich rechts und links im Abstand von 0,5 m und vorn im Abstand von 1 m keine Hindernisse befi nden. WARNING Vergewissern Sie sich, dass es auf der Ladestation keinerlei Flüssigkeiten gibt. - Andernfalls besteht die Gefahr von Stromschlägen oder Brand. WARNUNG Schließen Sie die Ladestifte nicht mit Metallobjekten wie Stäbchen, Schraubendrehern usw. kurz. - Dies führt zu schwersten Schäden am Ladegerät. WARNUNG DJ68-00620T.indb 9DJ68-00620T.indb 9 2012.1.11 4:15:14 PM2012.1.11 4:15:14 PM10_ Sicherheitsinformationen Sicherheitsinformationen HINWEIS IM EINSATZ Sie können den Robo-Sauger nicht auf hochfl origen Teppichen einsetzen. - Es kann zu Beschädigungen am Robo-Sauger kommen. - Dies kann zu Schäden am Teppich führen. Möglicherweise kann der Robo-Sauger seinen Betrieb nicht fortsetzen, wenn er an Türschwellen. - Der Robo-Sauger stellt aus Sicherheitsgründen den Betrieb ein, wenn er sich mehr als 5 Minuten lang nicht bewegen kann. - Um weiter zu saugen, schalten Sie den Robo-Sauger mit dem Netzschalter aus und wieder ein, nachdem Sie ihn an eine Stelle gebracht haben, wo er sich wieder bewegen und saugen kann. Wenn am Robo-Sauger ungewöhnliche Geräusche, Geruch oder Rauch Auftreten, schalten Sie das Gerät sofort mit dem Netzschalter aus und rufen Sie das Kundendienstzentrum an. WARNUNG Verwenden Sie den Robo-Sauger nicht auf Tischen oder an anderen erhöhten Stellen.

Dies kann zu Schäden am Gerät führen, wenn er während des Betriebes herunterfällt. VORSICHT Der Robo-Sauger kann im Betrieb gegen Möbel (z. B. Stuhlbeine, Tischbeine, dünne und lange Möbel und usw.) stoßen. - Für schnellere und bessere Säuberung stellen Sie die Stühle auf den Tisch. Entfernen Sie große Papierstücke und Plastiktüten beim Saugen sofort aus der Maschine. - Wenn Sie die Maschine über einen längeren Zeitraum hinweg mit verstopftem Lufteinlass verwenden, kann es zu schwersten Schäden am Gerät kommen. Stellen Sie keine Gegenstände auf den Robo-Sauger. - Andernfalls besteht die Möglichkeit von Störungen. VORSICHT VORSICHT VORSICHT VORSICHT DJ68-00620T.indb 10DJ68-00620T.indb 10 2012.1.11 4:15:14 PM2012.1.11 4:15:14 PMSicherheitsinformationen _11 Sicherheitsinformationen 01 SICHERHEITSINFORMATIONEN HINWEISHINWEIS IM EINSATZ Der Robo-Sauger kann schwer erreichbare Stellen nicht 100% ig reinigen (z. B. Ecken und Flächen zwischen Sofa und Wand). - Reinigen diese Stellen bitte gelegentlich selbst. Staubansammlungen, die sich beim Saugen gebildet haben, können nach dem Saugen zurückbleiben, wenn der Robo-Sauger es nicht schafft, sie aufzusaugen.

Fegen Sie den Staub in diesem Fall mit einem anderen Reinigungsgerät zusammen.

REINIGUNG UND WARTUNG

Wenn Sie das Gerät reinigen, dürfen Sie kein Wasser direkt auf die Außenfl ächen sprühen oder es mit Chemikalien wie Reinigungsbenzin, Verdünner oder Alkohol abwischen. - Dies kann zu schwersten Schäden am Gerät führen. VORSICHT Das Gerät darf ausschließlich von qualifi zierten Wartungstechnikern auseinander genommen oder zusammengebaut werden.

Andernfalls kann es zu schwersten Schäden am Gerät kommen. VORSICHT Drücken Sie nicht mit Kraft gegen die Stoßfänger des Robo- Saugers. - Wenn der Stoßstangensensor beschädigt wird, kann der Robo-Sauger gegen Wände oder Möbel stoßen. VORSICHT Entfernen Sie regelmäßig Fremdstoffe, die sich auf dem Hindernis- und dem Absturzsensor angesammelt haben. - Schmutz, der sich auf den Sensoren ansammelt, bewirkt ungenaue Messungen der Sensoren. WARNUNGHöhensensorFahrsensor DJ68-00620T.indb 11DJ68-00620T.indb 11 2012.1.11 4:15:14 PM2012.1.11 4:15:14 PM12_ Sicherheitsinformationen Sicherheitsinformationen

REINIGUNG UND WARTUNG

Wenden Sie sich an das Kundendienstcenter von Samsung Electronics, um die Batterie ersetzen zu lassen. - Bei Verwendung anderer als der Originalbatterien kommt es zu Gerätestörungen.. WARNUNG Wenn das Netzkabel beschädigt ist, lassen Sie es durch einen qualifi zierten Servicetechniker von unserem Kundendienstcenter ersetzen. - Andernfalls besteht die Gefahr von Stromschlägen oder Brand. WARNUNG Vergewissern Sie sich vor dem Reinigen des Ladegeräts zu Ihrer Sicherheit, das Netzkabel aus der Dose gezogen ist. WARNUNG Wenn Sie Fremdstoffe entfernen, verwenden Sie die Reinigungsbürste nachdem Sie das Gerät am Netzschalter ausgeschaltet haben. - Andernfalls kann das Gerät möglicherweise unerwartet in Betrieb gehen und Verletzungen oder schwerste Schäden am Gerät verursachen. WARNUNG Kraftbürste Kraftbürste Seitliche Seitliche Kantenbürste Kantenbürste DJ68-00620T.indb 12DJ68-00620T.indb 12 2012.1.11 4:15:14 PM2012.1.11 4:15:14 PMProduktmerkmale _13 Produktmerkmale

• Was istVisionary Mapping? Mit Hilfe einer Kamera wird der Raum erfasst, wobei ein individueller Reinigungsvorgang gestartet wird. VERSCHIEDENE REINIGUNGSMODI Es gibt verschiedene Reinigungsmodi, die all Ihre Anforderungen erfüllen werden.

GRÜNDLICHE ECKENREINIGUNG

Mit der Randabsaugung werden auch die Ecken gründlich gereinigt. Hierbei werden die Ränder des erfassten Raumgrundrisses abgesaugt.

Reinigt alle Zimmer automatisch.

Reinigt einen abgegrenzten Bereich intensiv. Diese Betriebsart kann verwendet werden, um z. B. Brot- oder Kekskrümel zu reinigen.

Der Sauger läuft, bis die Batterie fast ganz leer ist.

Wenn der Hindernissensor beim Saugen ein Hindernis erkennt, reduziert der Robo Sauger seine Geschwindigkeit, um die Auswirkung der Kollision zu reduzieren, und der Stoßsensor hilft dabei.

Zur angegebenen Zeit reinigt der Robo-Sauger den Boden.

ÜBERQUERUNG VON TÜRSCHWELLEN

Das innovative Fahrsystem des Robo-Saugers macht es möglich, dass er Türschwellen bis zu einer Höhe von etwa 1.5cm überquert und die Zimmer dahinter reinigt. Je nach Form der Türschwelle besteht die Möglichkeit, dass der Robo-Sauger eine 1,5 cm hohe Schwelle nicht überqueren kann. KOLLISIONSSCHUTZ Der Robo-Sauger erkennt Hindernisse in 2 Stufen und umgeht sie. In Stufe 1 erkennen die 7 Fahrsensoren eventuelle Hindernisse und, falls der Robo-Sauger trotzdem mit einem Hindernis kollidieren sollte, absorbieren die 2 Stoßsensor in Stufe 2 den Stoß.

SEITLICH ROTIERENDE KANTENBÜRSTE

Die seitlich Rotierenden Kantenbürsten entfernen Staub von den Rändern. AUTOMATIKBETRIEB Wenn die Batterie schwach ist, wird der Robo-Sauger automatisch zum Ladegerät geführt, damit er automatisch geladen werden kann. SICHERHEITSVORRICHTUNG Wenn der Robo-Sauger im Betrieb hochgehoben wird, hält ein Sensor automatisch die Antriebsräder, die Saugbürste, den Saugmotor und die seitlich rotierenden Bürsten an. ca. 1.5cm Treppentyp Vertikaltyp DJ68-00620T.indb 14DJ68-00620T.indb 14 2012.1.11 4:15:14 PM2012.1.11 4:15:14 PMInbetriebnahme des Staubsaugers _15 Inbetriebnahme des Staubsaugers

Weiteres Zubehör Benutzerhandbuch Reinigungsbürste DJ68-00620T.indb 15DJ68-00620T.indb 15 2012.1.11 4:15:15 PM2012.1.11 4:15:15 PM16_ Inbetriebnahme des Staubsaugers Inbetriebnahme des Staubsaugers

BEZEICHNUNGEN DER TEILE

[ Sauger ] Unten Seite Vorderseite Fernbedienung- ssensor Staubehälter Auswerftaste für den Staubbehälter Antriebsrad Batteriefach- deckel Saugbürste Kraftbürstena- bdeckung Netzschalter Antriebsrad Absturzsensor Seitenbürste Absturzsensor Ladekontakt Höhensensor Ladekontakt Roller Einschalttaste Fahrsensor Fahrsensor Stoßstangensensor Fernbedienungssensor Display DJ68-00620T.indb 16DJ68-00620T.indb 16 2012.1.11 4:15:15 PM2012.1.11 4:15:15 PMInbetriebnahme des Staubsaugers _17 Inbetriebnahme des Staubsaugers

02 INBETRIEBNAHME DES STAUBSAUGERS

BEZEICHNUNGEN DER TEILE

Inbetriebnahme des Staubsaugers

[ Ladestation ] Ladestift Lüftungsschlitze Ladelampe Netzlampe DJ68-00620T.indb 17DJ68-00620T.indb 17 2012.1.11 4:15:15 PM2012.1.11 4:15:15 PM18_ Inbetriebnahme des Staubsaugers Inbetriebnahme des Staubsaugers

BEZEICHNUNGEN DER TEILE

[ Anzeige ] ANZEIGEBEREICH

- Zeigt den Timer, den Fortschritt und eventuelle Fehlercodes mit Hilfe von Ziffern, Buchstaben und Symbolen an.

- Laden: Zeigt den Ladefortschritt in 3 Schritten an. - Im Einsatz: Zeigt den Ladestand der Batterie an. Der Ladestand wird im Betrieb allmählich immer niedriger angezeigt. (Wenn die Batterie vollständig entladen ist, blinkt die Stufe und zeigt mit „LO“ an, dass nachgeladen werden muss.)

- Wenn nach Zeitplan gesaugt werden soll, leuchtet das Symbol für den Zeitplanermodus.

- Diese Symbol leuchtet auf, wenn der Robo-Sauger zur Ladestation zurückfährt, um seine Batterien aufzuladen.

5. Anzeige des Reinigungsmodus

- Bei jedem Drücken der Taste für den Reinigungsmodus wird der entsprechende Reinigungsmodus angezeigt. (a) Automatikbetrieb: Dieses Symbol leuchtet, wenn Automatikbetrieb ausgewählt wird. (b) Punktsaugen: Dieses Symbol leuchtet, wenn Punktsaugen ausgewählt wird. (c) Maximalmodus: Dieses Symbol leuchtet, wenn der Maximalmodus ausgewählt wird. (d) Kantenmodus: " " leuchtet, wenn Kantensaugen ausgewählt wird. TASTENBEREICH

- Drücken Sie diese Taste, um den Saugbetrieb zu starten oder zu beenden.

- Drücken Sie diese Taste, um einen Reinigungsmodus auszuwählen. Nachdem Sie einen Reinigungsmodus gewählt haben, drücken Sie die Taste ( ), um mit dem Saugen zu beginnen.

- Drücken Sie diese Taste, um das Saugen zeitlich zu planen. Sie können das Saugen bis zu 23 Stunden verzögern.

- Wenn Sie diese Taste drücken, wird das Symbol „Aufl aden“ eingeschaltet, und der Robo-Sauger kehrt zur Ladestation zurück, um seine Batterien aufzuladen.

REIHENFOLGE BEIM INBETRIEBNAHME

1. Gerät ein- und ausschalten

Um den Robo-Sauger zu verwenden, müssen Sie das Gerät mit dem Netzschalter unten am Saugschlitten einschalten.

2. Installieren des Ladegeräts

Um den Robo-Sauger aufzuladen, müssen Sie zuerst das Ladegerät installieren.

3. Laden der Batterien

Die Batterien sind beim Kauf entladen und sollten vor der ersten Gebrauch vollständig geladen werden.

ZUSAMMENSETZEN DES ROBO-SAUGERS

GERÄT EIN- UND AUSSCHALTEN

VORSICHT Wenn die Stromversorgung ausgeschaltet ist, wird der Robo-Sauger nicht geladen, selbst wenn er an die Ladestation angedockt ist. Um den Robo-Sauger zu verwenden, müssen Sie das Gerät mit dem Netzschalter einschalten. Wenn Sie den Netzschalter ausschalten, werden alle Einstellungen zurückgesetzt.

1. Drehen Sie das Gerät um und schalten Sie es

Gerät mit dem Netzschalter ein. - Wenn die Symbole nicht eingeschaltet werden, bedeutet dies, dass die Batterien des Geräts leer sind. Um den Robo- Sauger in diesem Fall zu verwenden, müssen Sie das Gerät mit dem Netzschalter einschalten und es dann an die Ladestation andocken. - Beachten Sie, dass alle Einstellungen zurückgesetzt werden, wenn Sie den Netzschalter ausschalten. ✽ Wenn am angeschalteten Gerät etwa 10 Minuten lang keine Taste gedrückt wird, schaltet sich das Gerät automatisch aus, um die Batterie zu schonen. In diesem Fall drücken Sie auf die Power- oder Start/Stop-Taste, um den Robo-Sauger wieder zu verwenden. DJ68-00620T.indb 19DJ68-00620T.indb 19 2012.1.11 4:15:15 PM2012.1.11 4:15:15 PM20_ Gebrauch des Robo-Saugers Gebrauch des Robo-Saugers

Lassen Sie das Netzkabel des Ladegeräts immer in der Steckdose. - Wenn das Ladegerät nicht mit Strom versorgt wird, kann der Robo-Sauger das Ladegerät nicht fi nden und demnach auch nicht automatisch aufgeladen werden. - Wenn der Robo-Sauger vom Ladegerät getrennt wird, wird die Batterie automatisch entladen.

2. Es dürfen sich rechts und links im Abstand von 0,5

m und vorn im Abstand von 1 m keine Hindernisse befi nden.

Stellen Sie das Ladegerät auf einer ebenen Fläche auf.

3. Stellen Sie das Ladegerät an einer Stelle auf, die

für den Robo-Sauger gut zugänglich ist.

4. Legen Sie das Netzkabel an der Wand entlang.

5. Wenn der Boden aus Holz besteht, stellen Sie das

Ladegerät in Richtung der Holzmaserung auf. Netzlampe Netzlampe Ladelampe Ladelampe HINWEIS DJ68-00620T.indb 20DJ68-00620T.indb 20 2012.1.11 4:15:16 PM2012.1.11 4:15:16 PMGebrauch des Robo-Saugers _21 Gebrauch des Robo-Saugers

Überprüfen Sie den Ladezustand des Robo-Saugers. - Wenn das Laden beginnt, werden im Display nacheinander die Ladeanzeige und “ ” angezeigt.

Wenn das Laden beendet ist, werden im Display nacheinander die Ladeanzeige und „VOLL“ angezeigt.

1. Nachdem Sie den Ladekontakt am Sauger mit

dem Ladekontakt der Ladestation ausgerichtet haben, Justieren Sie das Gerät bis das „Ladesignal“ ertönt. - Die Ladelampe leuchtet grün. Wenn Sie das Gerät erwerben, ist die Batterie vollständig ungeladen, und Sie müssen den Robo- Sauger manuell aufl aden. Netzlampe Netzlampe Ladelampe Ladelampe Netzlampe Netzlampe Ladelampe LadelampeHINWEIS

• Wenn Sie die Batterie nach dem Kauf des Geräts erstmals laden, dauert es etwa 120 Minuten, die Batterie vollständig aufzuladen, und diese Ladung reicht dann für etwa 90 Minuten.

• Die Ladezeit kann zunehmen, wenn Sie die Batterie in überhitztem Zustand aufl aden.

• Maßnahmen bei Störungen des Ladebetriebs. Wenn der Robo-Sauger nicht automatisch geladen werden kann, überprüfen Sie Folgendes: - Schalten Sie die Stromversorgung mit dem Netzschalter unten am Robo-Sauger aus und wieder ein (zurücksetzen). - Trennen Sie den Netzstecker des Ladegeräts kurzzeitig vom Stromnetz (zurücksetzen). - Kontrollieren Sie, ob am Ladeanschluss Fremdstoffe vorhanden sind und wischen Sie den Ladeanschluss am Saugschlitten und dem Ladegerät mit einem trockenen Tuch ab.

Prüfen Sie, ob es in der Nähe des Ladegerät Objekte gibt, die als starke Refl ektoren wirken können.

• Wenn Sie den Robo-Sauger vom Ladegerät trennen, entlädt er sich auf natürliche Weise. - Laden Sie den Robo-Sauger mit dem Ladegerät, wenn dies möglich ist. (Wenn der Robo- Sauger längere Zeit nicht benutzt wird, schalten Sie die Stromversorgung des Robo-Sauger am Netzschalter aus und ziehen Sie das Netzkabel des Ladegeräts aus der Steckdose, um beide Geräte wegzuräumen.) Schalten Sie das Gerät mit dem Netzschalter unten am Gerät ein.

Wenn die Ladeanzeige beim Saugen blinkt, beendet der Robo-Sauger das Staubsaugen und lädt sich automatisch am Ladegerät auf.

Wenn die Ladeanzeige im Betrieb blinkt und es wird "LO" angezeigt, kann der Robo-Sauger nicht mehr mit der Fernbedienung oder den Tasten am Sauger gesteuert werden. Tragen Sie den Robo-Sauger in diesem Fall zur Ladestation, um seine Batterien aufzuladen. (Dies passiert, wenn die Batterie vollständig entladen wird.) Laden beendetLaden Aufl aden erforderlich<Ladeanzeige>Laden Vollständig geladenBlinkenBlinken DJ68-00620T.indb 21DJ68-00620T.indb 21 2012.1.11 4:15:16 PM2012.1.11 4:15:16 PM22_ Gebrauch des Robo-Saugers Gebrauch des Robo-Saugers

- Diese Batterie ist nur für Samsung Robo-Sauger bestimmt. Es ist strikt verboten, sie für andere Geräte oder andere Zwecke zu verwenden. - Bauen Sie die Batterie nicht auseinander und manipulieren Sie sie nicht. - Laden Sie sie nur an gut belüfteten Stellen auf. - Bringen Sie die Batterie nicht ins Feuer und erhitzen Sie sie nicht. - Verbinden Sie die Pole ((+) oder (-)) der Batterie nicht mit Metallgegenständen. - Bewahren Sie sie in geschlossenen Räumen auf (0ºC~40ºC).

Bevor Sie dieses Gerät wegwerfen, entsorgen Sie die Batterien in umweltfreundlicher Weise. - Entsorgen Sie diese Batterien nicht zusammen mit Ihrem normalen Haushaltsmüll. - Befolgen Sie beim Entsorgen alter Batterien stets alle in Ihrem Land geltenden gesetzlichen Bestimmungen.

Der Robo-Sauger wird über eine aufl adbare umweltfreundliche Nickelmetallhydrid- Batterie (NiMH) mit Strom versorgt. Der Überladungsschutz garantiert deren lange Lebensdauer.

Die Garantiezeit für die Batterie beträgt 6 Monate ab dem Kaufdatum.

Bevor Sie eine Batterie kaufen, fragen Sie das Kundendienstcenter nach dem Echtheitssymbol

) und nach der Modellnummer. ✽ Wenn die Batterie defekt ist, nehmen Sie sie nicht auseinander. Wenden Sie sich an Ihr nächstgelegenes Kundendienstcenter. ✽ Eine verlängerte Aufl adezeit und eine kürzere Nutzungsdauer der Batterie zeigen das nahende Ende der Batterielebensdauer an. Wenden Sie sich an das offi zielle Kundendienstcenter von Samsung Electronics, um die Batterie ersetzen zu lassen. Der in dieses Gerät eingebaute Akku kann vom Benutzer nicht ausgetauscht werden. Informationen zum Austausch erhalten Sie bei Ihrem Dienstleister. DJ68-00620T.indb 22DJ68-00620T.indb 22 2012.1.11 4:15:16 PM2012.1.11 4:15:16 PMGebrauch des Robo-Saugers _23 Gebrauch des Robo-Saugers

Einschalten der Stromversorgung - Sauger : Drücken Sie die Taste (

- Die Tasten des Saugers die Batterieanzeige und die Symbole für den Reinigungsmodus werden eingeschaltet. Ausschalten der Stromversorgung - Sauger : Halten Sie die Taste ( )3 Sekunden lang gedrückt. - Alle Symbole außer dem für die Batterieanzeige werden ausgeschaltet. Starten - Sauger : Drücken Sie nacheinander die Tasten ( ) und ( ), um Auto, Punkt, Maximal oder Kante auszuwählen.

Wenn Sie die Taste ( ) drücken, ohne inen Reinigungsmodus zu wählen, beginnt der Robo-Sauger im Automatikmodus. Anhalten - Um den Robo-Sauger anzuhalten, drücken Sie die Taste ( ) auf am Sauger. - Wenn das Saugen beendet ist, wird der Robo-Sauger angehalten. Sie können alle Funktionen des Robo-Saugers starten oder anhalten.

Die Funktionen des Robo-Saugers stehen nur zur Verfügung, nachdem das Gerät mit dem Netzschalter eingeschaltet wurde.

Wenn der Robo-Sauger läuft, drücken Sie die Taste

, um den Betrieb zu unterbrechen und eine Funktion zu wählen. Verwenden der Tasten am Saugschlitten Gerät ein- und ausschalten Starten/Stoppen des Staubsaugers DJ68-00620T.indb 23DJ68-00620T.indb 23 2012.1.11 4:15:16 PM2012.1.11 4:15:16 PM24_ Gebrauch des Robo-Saugers Gebrauch des Robo-Saugers

1. Drücken Sie die Ladetaste.

- Das Symbol( ) am Sauger wird eingeschaltet, und der Robo-Sauger kehrt zum Ladegerät zurück.

2. Um den Robo-Sauger anzuhalten, während er zum

Ladegerät zurückkehrt, drücken Sie die Taste (

3. Um die Ladefunktion zu testen, drücken Sie die

Ladetaste, wenn sich der Robo-Sauger in weniger als 1,5m Entfernung vom Ladegerät befi ndet. Durch Drücken der Ladetaste können Sie den Robo- Sauger zum Ladegerät zurückkehren lassen, um die Batterie aufzuladen.

Wenn der Robo-Sauger läuft, drücken Sie die Taste ( ), Um den laufenden Betrieb zu unterbrechen drücken Sie dann die Ladetaste. Fehlerbehebung, wenn der Robo-Sauger nicht zum Ladegerät zurückkehrt.

Überprüfen Sie die Aufstellung des Ladegeräts - Befi ndet sich das Ladegerät an einer Stelle, von der aus es den Robo-Sauger nicht zum Ladegerät führen kann? - Befi ndet sich das Ladegerät an einer Stelle, die mehr als 5m vom Robo-Sauger entfernt ist? : Es kann länger dauern, bis der Robo-Sauger zum Ladegerät zurückgekehrt ist.

Laden Sie den Robo-Sauger in den folgenden Fällen manuell. - Das Ladegerät ist in einer Ecke aufgestellt. - Die Batterie ist vollständig entladen. - Der Robo-Sauger wird durch ein Hindernis (Möbel usw.)aufgehalten. - Der Robo-Sauger kommt nicht über die Türschwelle hinweg und bis zum Aufstellort des Ladegeräts.

1,5 m nach vorn Verwenden der Tasten am Saugschlitten DJ68-00620T.indb 24DJ68-00620T.indb 24 2012.1.11 4:15:16 PM2012.1.11 4:15:16 PMGebrauch des Robo-Saugers _25 Gebrauch des Robo-Saugers

03 GEBRAUCH DES ROBO-SAUGERS

VERWENDEN DES ROBO-SAUGERS

AUTOMATISCHES SAUGEN Der Robo-Sauger bewegt sich selbsttätig und säubert automatisch das Haus, bis der Saugvorgang abgeschlossen ist.

Wenn der Saugvorgang gestartet wird, während der Robo-Sauger an die Ladestation angedockt ist, reduziert sich die Zeit für das Zurückfahren zum Ladegerät, da der Roboterstaubsauger seine ursprüngliche Position für die Rückfahrt speichert.

Wenn die Batterieladung beim Saugen zu schwach wird, kehrt der Robo-Sauger automatisch zur Ladestation zurück, und setzt das Reinigen erst wieder fort, nachdem seine Batterie wieder aufgeladen ist. (Anzahl der wieder aufgenommenen Reinigungsvorgänge: Einmal) Beim Reinigen Nach Abschluss des Reinigens Informationen zum Fortsetzen des Reinigens

• Wenn der Robo-Sauger feststellt, dass die Reinigung abgeschlossen ist, wird die Funktion zum Fortsetzen des Reinigens nicht ausgeführt.

• Wenn Sie eine Taste drücken oder den Robo- Sauger bewegen, während er geladen wird, geht der Robo-Sauger davon aus, dass das Reinigen abgeschlossen ist, und setzt das Reinigen nicht fort. Modus beenden.

Modus einstellen Tasten am SaugerKonfigurationsreihenfolge1 Mal Drücken Sie keine Tasten und bewegen Sie den Robo-Sauger nicht, während er reinigt. Andernfalls geht der Robo-Sauger davon aus, dass das Reinigen abgeschlossen ist, und beginnt das Reinigen wieder von vorn. VORSICHTHINWEIS DJ68-00620T.indb 25DJ68-00620T.indb 25 2012.1.11 4:15:16 PM2012.1.11 4:15:16 PM26_ Gebrauch des Robo-Saugers Gebrauch des Robo-Saugers

VERWENDEN DES ROBO-SAUGERS

PUNKTUELLES SAUGEN Sie können ganz einfach einen bestimmten Bereich reinigen, in dem sich z. B. viele Krümel, Staub usw. befi nden.

Bewegen Sie den Robo-Sauger an die Stelle, wo die punktuelle Reinigung durchgeführt werden soll. Beim Reinigen Nach Abschluss des Reinigens - Im Punktreinigungsmodus säubert der Robo-Sauger einen Bereich mit einer Länge und Breite von 1,5 m. - Wenn das Saugen beendet ist, zeigt der Robo-Sauger Ende, Stopp und Standby an. Wenn der Robo-Sauger an die Ladestation angedockt ist, kann eine punktuelle Reinigung nicht durchgeführt werden. ca. 1,5 mca. 1,5 mModus beenden.

Drücken Sie keine Tasten und bewegen Sie den Robo-Sauger nicht, während er reinigt. Andernfalls geht der Robo-Sauger davon aus, dass das Reinigen abgeschlossen ist, und beginnt das Reinigen wieder von vorn.

VERWENDEN DES ROBO-SAUGERS

MAXIMALSAUGEN Der Robo-Sauger bewegt sich automatisch und macht sauber, bis die Batterie fast leer ist und nur noch eine Ladestufe angezeigt wird (blinkt).

Wenn der Saugvorgang gestartet wird, während der Robo- Sauger an die Ladestation angedockt ist, reduziert sich die Zeit für das Zurückfahren zum Ladegerät, da der Robo-Sauger seine ursprüngliche Position für die Rückfahrt speichert.

Wenn die Batterieladung beim Saugen zu schwach wird, kehrt der Robo-Sauger automatisch zur Ladestation zurück, und setzt das Reinigen erst wieder fort, wenn seine Batterie wieder aufgeladen ist. (Anzahl der fortgesetzten Reinigungsvorgänge: Einmal) VORSICHT Beim Reinigen Informationen zum Fortsetzen des Reinigens

• Wenn der Robo-Sauger feststellt, dass die Reinigung abgeschlossen ist, wird die Funktion zum Fortsetzen des Reinigens nicht ausgeführt.

• Wenn Sie eine Taste drücken oder den Robo-Sauger bewegen, während er geladen wird, geht der Robo-Sauger davon aus, dass das Reinigen abgeschlossen ist, und setzt das Reinigen nicht fort. HINWEIS Modus beenden.

Modus einstellenTasten am SaugerKonfigurationsreihenfolge3 Mal DJ68-00620T.indb 27DJ68-00620T.indb 27 2012.1.11 4:15:16 PM2012.1.11 4:15:16 PM28_ Gebrauch des Robo-Saugers Gebrauch des Robo-Saugers Die Sensoren erkennen Hindernisse beim Saugen und reduzieren automatisch die Geschwindigkeit des Robo- Saugers um Beschädigungen an Möbeln o.ä. zu vermeiden.

VERWENDEN DES ROBO-SAUGERS

KANTEN REINIGUNG Der Robo-Sauger bewegt sich selbsttätig und säubert automatisch das Haus, bis der Saugvorgang abgeschlossen ist.

Wenn der Saugvorgang gestartet wird, während der Robo-Sauger an die Ladestation angedockt ist, reduziert sich die Zeit für das Zurückfahren zum Ladegerät, da der Roboterstaubsauger seine ursprüngliche Position für die Rückfahrt speichert.

Wenn die Batterieladung beim Saugen zu schwach wird, kehrt der Robo-Sauger automatisch zur Ladestation zurück, und setzt das Reinigen erst wieder fort, nachdem seine Batterie wieder aufgeladen ist. (Anzahl der wieder aufgenommenen Reinigungsvorgänge: Einmal) Beim Reinigen Nach Abschluss des Reinigens Informationen zum Fortsetzen des Reinigens

• Wenn der Robo-Sauger feststellt, dass die Reinigung abgeschlossen ist, wird die Funktion zum Fortsetzen des Reinigens nicht ausgeführt.

• Wenn Sie eine Taste drücken oder den Robo- Sauger bewegen, während er geladen wird, geht der Robo-Sauger davon aus, dass das Reinigen abgeschlossen ist, und setzt das Reinigen nicht fort. Drücken Sie keine Tasten und bewegen Sie den Robo-Sauger nicht, während er reinigt. Andernfalls geht der Robo-Sauger davon aus, dass das Reinigen abgeschlossen ist, und beginnt das Reinigen wieder von vorn. VORSICHTHINWEISModus beenden.

STARTZEITVORWAHL Sie können den Robo-Sauger so programmieren, dass er zu bestimmten Zeit zu arbeiten beginnt. (Verzögerungszeit: bis zu 23 Stunden)

Wenn der Robo-Sauger an die Ladestation angedockt ist, kann die Startzeitvorwahl nicht aktiviert werden. Das Symbol geht aus. Jedes Mal wenn die Taste gedrückt wird, wird der Startzeitpunkt verschoben (früher oder später).

Starten Sie die Starzeitvorwahl. Abschließen der Einstellungen

Abbrechen der Einstellungen.

Tasten am SaugerKonfigurationsreihenfolgeFlashFlashBeispiel : Reinigen in 5 StundenHINWEIS Wenn das Gerät eingestellt ist und Sie drücken auf die Taste ( ) statt auf die Taste Startverzögerung, wird die eingestellte Reinigungszeit storniert. Wenn Sie den Robo-Sauger nach dem Einstellen manuell aus der Ladestation bewegen, wird die eingestellte Reinigungszeit storniert. DJ68-00620T.indb 29DJ68-00620T.indb 29 2012.1.11 4:15:17 PM2012.1.11 4:15:17 PM30_ Gebrauch und Wartung des Zubehörs Gebrauch und Wartung des Zubehörs

REINIGEN DES ROBO-SAUGERS

BEACHTEN SIE DIE REINIGUNGS- UND WARTUNGSHINWEISE

Wenn der Netzschalter beschädigt ist, wenden Sie sich an einen Servicebeauftragten, damit keine Unfälle passieren.

Benutzen Sie keine Hilfsmittel oder mechanischen Vorrichtungen, die nicht vom Hersteller installiert wurden.

REINIGEN DES SENSORFENSTERS UND DER KAMERA

Schalten Sie den Netzschalter unten am Sauger immer aus, ehe Sie den Robo- Sauger reinigen.

Sprühen Sie niemals Wasser, Verdünner, Reinigungsbenzin usw. direkt auf den Sauger des Robo-Saugers.

Schalten Sie den Netzschalter unten am Sauger immer aus, ehe Sie den Robo-Sauger reinigen. Der Robo- Sauger könnte plötzlich angehen und eine Verletzung verursachen.

Wischen Sie das Sensorfenster und die Kamera leicht mit einem weichen Tuch ab. Position der Kamera und der vorderen Sensoren Position der hinteren Sensoren Position des Absturzsensors Camera Camera Display Panel Display PanelFront Sensor window DJ68-00620T.indb 30DJ68-00620T.indb 30 2012.1.11 4:15:17 PM2012.1.11 4:15:17 PMGebrauch und Wartung des Zubehörs _31 Gebrauch und Wartung des Zubehörs

04 GEBRAUCH UND WARTUNG DES ZUBEHÖRS

2. Öffnen Sie den Deckel des Staubbehälters, indem Sie

ihn in Richtung des in der Abbildung dargestellten Pfeils ziehen.

1. Drücken Sie die Auswerftaste für den Staubbehälter

(DRÜCKEN) und ziehen Sie den Staubbehälter heraus. Entleeren Sie vor dem Reinigen den Staubbehälter.

Wenn Sie den Staubbehälter herausnehmen, achten Sie sorgfältig darauf, den Staub aus dem Behälter nicht zu verschütten.

Leeren Sie den Staubbehälter in folgenden Situationen:

1. Staub hat sich im Staubbehälter angesammelt.

2. Die Saugleistung geht plötzlich zurück.

3. Der Lärm nimmt zu.

5. Einsetzen des Filters in den Staubbehälter.

- Vergewissern Sie sich, dass das Gitter des Filters nach unten zeigt. Es kann nicht in der falschen Richtung eingesetzt werden.

4. Wischen Sie den Staub vom Filter und Staubbehälter ab.

✽ Sie können beide mit Wasser spülen.

6. Schließen Sie den Deckel des Staubbehälters und setzen

Sie ihn in den Saugers ein. Filter Deckel des Staubehälters

3. Lösen Sie den Filter vom Staubbehälter, indem Sie ihn in

Richtung des in der Abbildung dargestellten Pfeils ziehen. DJ68-00620T.indb 31DJ68-00620T.indb 31 2012.1.11 4:15:17 PM2012.1.11 4:15:17 PM32_ Gebrauch und Wartung des Zubehörs Gebrauch und Wartung des Zubehörs

2. Nachdem Sie überprüft haben, ob Fremdstoffe

vorhanden sind, drücken Sie den Haken, mit dem die Bürstenabdeckung fi xiert wird, um die Abdeckung zu lösen.

1. Drücken Sie die Auswerftaste für den Staubbehälter

(DRÜCKEN), um den Staubbehälter zu lösen. Schalten Sie den Netzschalter unten am Sauger immer aus, ehe Sie den Robo-Sauger reinigen.

3. Heben Sie die Saugbürste aus dem Gerät.

4. Entfernen Sie Fremdstoffe (z. B. lange Haare oder

Schnüre), die sich um die Saugbürste gewickelt haben, mit Hilfe einer Reinigungsbürste oder eines Staubsaugers.

• Da der Staub aus dem Staubbehälter herausfallen kann, entfernen Sie den Staubbehälter, ehe Sie die Saugbürste reinigen.

5. Nach dem Reinigen setzen Sie die Kraftbürste zuerst auf

der Seite des Netzschalters ein, und befestigen Sie dann die andere Seite der Bürste entsprechend. VORSICHT DJ68-00620T.indb 32DJ68-00620T.indb 32 2012.1.11 4:15:17 PM2012.1.11 4:15:17 PMGebrauch und Wartung des Zubehörs _33 Gebrauch und Wartung des Zubehörs

04 GEBRAUCH UND WARTUNG DES ZUBEHÖRS

REINIGEN DES ROBO-SAUGERS

6. Nachdem Sie die 3 Spitzen oben an der

Abdeckung eingesetzt haben, drücken Sie das andere Ende, bis es hörbar einrastet. VORSICHT

• Um zu verhindern, dass der Robo-Sauger verstopft, achten Sie darauf, keine Fremdkörper aufzusaugen.

• Wenn sich die Fremdstoffe nur mit Schwierigkeiten entfernen lassen, wenden Sie sich an ein Kundendienstcenter.

• Da die Saugbürste den Staub vom Boden aufnimmt, können sich lange Schnüre oder Haare um die Bürste wickeln. Kontrollieren und reinigen Sie die Kraftbürste regelmäßig. DJ68-00620T.indb 33DJ68-00620T.indb 33 2012.1.11 4:15:17 PM2012.1.11 4:15:17 PM34_ Gebrauch und Wartung des Zubehörs Gebrauch und Wartung des Zubehörs

REINIGEN DES ROBO-SAUGERS

REINIGEN DER SEITLICHEN DREHBÜRSTE FÜR DIE KANTENREINIGUNG

2. Ziehen Sie Gummihandschuhe an und wickeln Sie die

seitliche Drehbürste in ein Tuch ein, das Sie vorher 10 Sekunden lang in heißes Wasser getaucht haben. Walken Sie die Bürste nun vorsichtig durch.

1. Kontrollieren Sie, ob die seitliche Drehbürste verbogen

ist, oder ob Fremdstoffe an der Bürste haften. Schalten Sie den Netzschalter unten am Sauger immer aus, ehe Sie den Robo-Sauger reinigen.

3. Rotieren Sie die seitliche Drehbürste und wiederholen

Sie den Vorgang aus Schritt 2.

Wenn sich Haare oder Schnüre zwischen dem Sauger und der seitlichen Drehbürste verfangen haben, lösen Sie die Schraube der seitlichen Drehbürste mit Hilfe eines Kreuzschlitzschraubendrehers und ziehen Sie die Bürste ab. Wenn Sie die Bürste wieder einbauen, bringen Sie die L-Markierungen an der seitlichen Drehbürste und am Sauger übereinander und bauen Sie die seitliche Drehbürste dann wieder ein. (Der Buchstabe "R" ist auf der rechten Seite der Drehbürste eingraviert.) HINWEIS Da die seitliche Drehbürste leicht Haare und andere Fremdstoffe anzieht, reinigen Sie die Bürste regelmäßig und in kurzem Abstand. Zu viele Fremdstoffe an der seitlichen Drehbürste können die Bürste beschädigen.

DJ68-00620T.indb 34DJ68-00620T.indb 34 2012.1.11 4:15:17 PM2012.1.11 4:15:17 PMGebrauch und Wartung des Zubehörs _35 Gebrauch und Wartung des Zubehörs

04 GEBRAUCH UND WARTUNG DES ZUBEHÖRS

2. Kontrollieren Sie das Gerät auf Fremdstoffe und

entfernen Sie diese mit Hilfe eines Stäbchens oder einer Pinzette mit stumpfen Zangen.

1. Wenn Sie das Antriebsrad reinigen, legen Sie ein

weiches Tuch auf den Boden und drehen Sie den Saugschlitten vorsichtig auf die Oberseite. Schalten Sie den Netzschalter unten am Sauger immer aus, ehe Sie den Robo-Sauger reinigen.

Wenn der Robo-Sauger plötzlich im Zickzack zu fahren beginnt, kann es sein, dass Fremdstoffe am Antriebsrad haften. DJ68-00620T.indb 35DJ68-00620T.indb 35 2012.1.11 4:15:17 PM2012.1.11 4:15:17 PM36_ Fehlersuche Fehlersuche

CHECKLISTE ZUR SELBSTHILFE

STÖRUNG FRAGEN MASSNAHME

Der Robo-Sauger läuft vor dem Reinigen überhaupt nicht.

Ist der Staubbehälter eingesetzt?

Setzen Sie den Staubbehälter ein?

Ist der Netzschalter eingeschaltet?

Schalten Sie den Strom ein.

Wird ein Reinigungsmodus ( ) im Display angezeigt?

Drücken Sie die Taste ( ) (Zum Ausschalten halten Sie die Taste (

min. 3 Sekunden lang gedrückt.)

Blinkt in der Batterieanzeige nur eine Stufe und wird im Display 'LO' angezeigt?

Heben Sie auf den Robo-Sauger hoch und docken Sie ihn manuell an das Ladegerät an, um ihn aufzuladen. Der Robo-Sauger stellt plötzlich den Saugbetrieb ein.

Blinkt in der Batterieanzeige nur eine Stufe und wird im Display 'LO' angezeigt?

Heben Sie den Robo-Sauger hoch, und docken Sie ihn manuell an das Ladegerät an, um ihn aufzuladen.

Hat sich der Robo-Sauger in einem Kabel auf dem Boden verfangen?

Schalten Sie das Gerät aus und entfernen Sie die Kabel.

Bleibt der Robo-Sauger an einer Bodenkante (Höhenunterschied) hängen?

Das Antriebsrad ist hochgehoben.

Schalten Sie die Stromversorgung aus und bringen Sie den Robo- Sauger an eine andere Stelle, um sauber zu machen.

Hat sich ein dünnes Handtuch (Tuch) um das Antriebsrad gewickelt?

Schalten Sie das Gerät aus und entfernen Sie das Tuch.

Steckt der Robo-Sauger an einer Türschwelle fest?

Schalten Sie die Stromversorgung aus und bringen Sie den Robo- Sauger an eine andere Stelle, um sauber zu machen. Die Saugleistung ist gering.

Prüfen Sie, ob der Staubbehälter voll ist.

Halten Sie den Robo-Sauger an und leeren Sie den Staubbehälter.

Prüfen Sie, ob der Saugmund durch Fremdstoffe blockiert wird.

Schalten Sie das Gerät aus und entfernen Sie die Fremdstoffe.

Kontrollieren Sie, ob der Filter verstopft ist.

Säubern Sie gründlich den Filter. Der Robo-Sauger kann das Ladegerät nicht fi nden.

Prüfen Sie, ob das Netzkabel des Ladegeräts richtig mit der Steckdose verbunden ist.

Entfernen Sie Hindernisse innerhalb eines Bereichs von etwa 1 m vor dem Ladegerät und etwa 0,5 m nach links und rechts.

Wenn Fremdstoffe am Ladekontakt haften, wischen Sie diese ab mit einem trockenen Tuch ab. DJ68-00620T.indb 36DJ68-00620T.indb 36 2012.1.11 4:15:18 PM2012.1.11 4:15:18 PMFehlersuche _37 Fehlersuche 05 FEHLERSUCHE

FEHLERBEHEBUNG UND FEHLERCODES

Der Robo-Sauger hat sich beim Fahren verfangen, verklemmt oder hängt fest.

Unterbrechen Sie die Stromversorgung am Schalter an der Geräteunterseite und bringen Sie den Robo-Sauger an eine andere Stelle.

Fremdstoffe (Schnur, Papier, Spielzeug usw.) sind in der Kraftbürste gefangen.

Unterbrechen Sie die Stromversorgung am Schalter an der Geräteunterseite und entfernen Sie die Fremdstoffe von der Kraftbürste.

Fremdstoffe (Schnur, Papier, Spielzeug usw.) sind im linken Antriebsrad gefangen.

Unterbrechen Sie die Stromversorgung am Schalter an der Geräteunterseite und entfernen Sie die Fremdstoffe vom linken Antriebsrad.

Fremdstoffe (Schnur, Papier, Spielzeug usw.) sind im rechten Antriebsrad gefangen.

Unterbrechen Sie die Stromversorgung am Schalter an der Geräteunterseite und entfernen Sie die Fremdstoffe vom rechten Antriebsrad.

Überprüfen Sie den Stoßsensor.

Ziehen Sie den festgeklemmten Stoßsensor leicht heraus.

Fremdstoffe (Schnur, Papier, Spielzeug usw.) haften auf dem Fenster des Fahrsensors.

Unterbrechen Sie die Stromversorgung am Schalter an der Geräteunterseite und wischen Sie die Fremdstoffe mit einem weichen Tuch vom vorderen und hinteren Sensorfenster ab.

Fremdstoffe (Schnur, Papier, Spielzeug usw.) haften auf dem Fenster des Absturzsensor.

Unterbrechen Sie die Stromversorgung am Schalter an der Geräteunterseite und wischen Sie die Fremdstoffe mit einem weichen Tuch vom Fenster des Höhensensors ab.

Staubbehälter nicht eingesetzt

Setzen Sie den Staubbehälter so ein, dass er hörbar einrastet.

Fremdkörper haben sich in den seitlichen Drehbürsten verfangen.

Unterbrechen Sie die Stromversorgung am Schalter an der Geräteunterseite und entfernen Sie die Fremdkörper. ✽ Wenn Sie die Start-Stopp-Taste drücken oder den Netzschalter betätigen, wird der Fehlercode gelöscht. DJ68-00620T.indb 37DJ68-00620T.indb 37 2012.1.11 4:15:18 PM2012.1.11 4:15:18 PM38_ Technische daten Technische Daten Ladestation Sauger 93 mm (Höhe) 355 mm (Länge) 355 mm (Breite) 275 mm (Breite) 161 mm (Länge) 122 mm (Höhe) DJ68-00620T.indb 38DJ68-00620T.indb 38 2012.1.11 4:15:18 PM2012.1.11 4:15:18 PMTechnische daten _39 Technische Daten 06 TECHNISCHE DATEN

KLASSIFIKATION ANGABE DATEN

Technische Daten – Mechanisch Durchmesser 355 mm Höhe 93 mm Gewicht 4.0 kg Technische Daten – Elektrisch Netzspannung AC 220-240V~, 50-60Hz Leistungsaufnahme der Ladestation 50 W Leistungsaufnahme des Saugers 40 W Batterie 14,4 V / 2.000 mA Technische Daten – Reinigung Kapazität des Staubehälters Etwa 0.6 ℓ Ladezeit Automatisch / Manuell Laden Reinigungsmodus Auto-, Punkt-, Maximal-, Kanten-, Zeitplanermodus Ladezeit Etwa 120 Minuten Reinigungsdauer (auf hartem Untergrund) Etwa 90 Minuten Reinigungsmethode Deckenformerkennung Steuerung am Saugers Tasten Dieser staubsauger erfüllt die nachfolgenden Richtlinien:emV-Richtlinie:2004/108/EEC Sicherheitsrichtlinie Niederspannung:2006/95/EC DJ68-00620T.indb 39DJ68-00620T.indb 39 2012.1.11 4:15:18 PM2012.1.11 4:15:18 PMDJ68-00620T.indb 40DJ68-00620T.indb 40 2012.1.11 4:15:18 PM2012.1.11 4:15:18 PMimagine the possibilities Merci d’avoir effectué l’achat d’un produit Samsung.Enregistrez vos produits Samsung en vous connectant sur www.samsung.com/register Robot aspirateur Manuel d’utilisation ✻ Avant d’utiliser cet appareil, veuillez lire attentivement les instructions.✻ Utilisation intérieure uniquement. Français SR8828 Ce manuel est en papier recyclé à 100%. DJ68-00620T.indb 1DJ68-00620T.indb 1 2012.1.11 4:15:18 PM2012.1.11 4:15:18 PM2_ Consignes de sécurité Consignes de sécurité

CODE D’ERREUR CAUSE SOLUTION
