BEDIENUNGSANLEITUNG ULGD 3.8 A1 ULTIMATE SPEED

KFZ-BATTERIELADEGERÄT Originalbetriebsanleitung

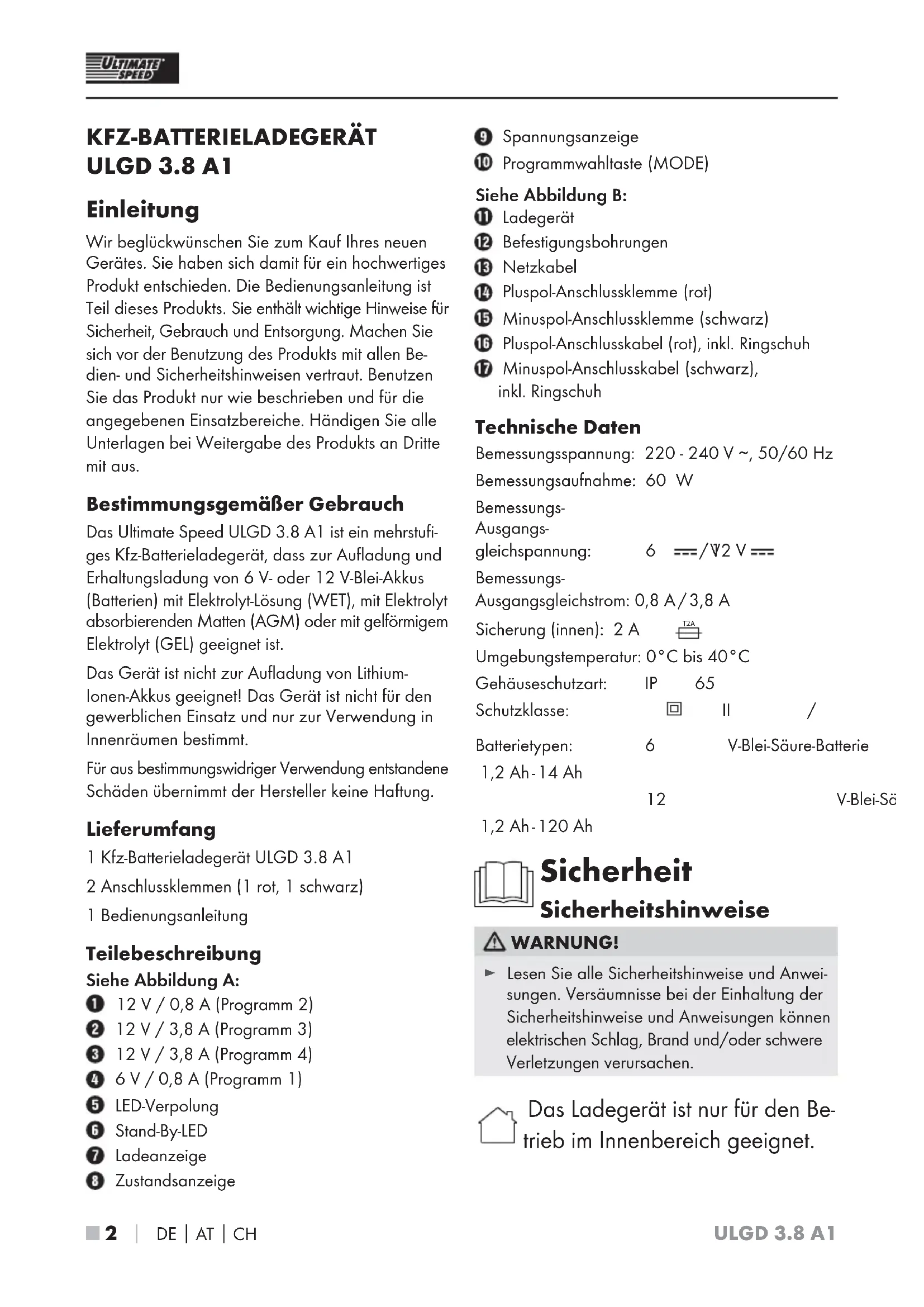

KFZ-BATTERIELADEGERÄT ULGD3.8A1 Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Be- dien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Bestimmungsgemäßer Gebrauch Das Ultimate Speed ULGD3.8A1 ist ein mehrstufi- ges Kfz-Batterieladegerät, dass zur Aufladung und Erhaltungsladung von 6V- oder 12V-Blei-Akkus (Batterien) mit Elektrolyt-Lösung (WET), mit Elektrolyt absorbierenden Matten (AGM) oder mit gelförmigem Elektrolyt (GEL) geeignet ist. Das Gerät ist nicht zur Aufladung von Lithium- Ionen-Akkus geeignet! Das Gerät ist nicht für den gewerblichen Einsatz und nur zur Verwendung in Innenräumen bestimmt. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Lieferumfang 1 Kfz-Batterieladegerät ULGD3.8A1 2 Anschlussklemmen (1 rot, 1 schwarz) 1 Bedienungsanleitung Teilebeschreibung Siehe Abbildung A: 12 V / 0,8 A (Programm 2) 12 V / 3,8 A (Programm 3) 12 V / 3,8 A (Programm 4) 6 V / 0,8 A (Programm 1) LED-Verpolung Stand-By-LED Ladeanzeige Zustandsanzeige Spannungsanzeige Programmwahltaste (MODE) Siehe Abbildung B: Ladegerät Befestigungsbohrungen Netzkabel Pluspol-Anschlussklemme (rot) Minuspol-Anschlussklemme (schwarz) Pluspol-Anschlusskabel (rot), inkl. Ringschuh Minuspol-Anschlusskabel (schwarz), inkl. Ringschuh Technische Daten Bemessungsspannung: 220 - 240 V ∼, 50/60 Hz Bemessungsaufnahme: 60 W Bemessungs- Ausgangs- gleichspannung: 6 V / 12 V Bemessungs- Ausgangsgleichstrom: 0,8 A / 3,8 A Sicherung (innen): 2 A T2A Umgebungstemperatur: 0°C bis 40°C Gehäuseschutzart: IP 65 Schutzklasse: II / Batterietypen: 6 V-Blei-Säure-Batterie 1,2 Ah - 14 Ah 12 V-Blei-Säure-Batterie 1,2 Ah - 120 Ah Sicherheit Sicherheitshinweise WARNUNG! ► Lesen Sie alle Sicherheitshinweise und Anwei- sungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Das Ladegerät ist nur für den Be- trieb im Innenbereich geeignet.ULGD 3.8 A1

 3 ■ ■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähig- keiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer- Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. ■ Wenn die Netzanschlussleitung die- ses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. Ergänzende Sicherheitshinweise ■ Verwenden Sie das Ladegerät nicht zum Laden von nicht wiederauflad- baren Batterien. ■ Verwenden Sie das Ladegerät nicht zum Laden von Lithium-Ionen-Akkus. ■ Stellen Sie die ausgebaute Batterie während des Ladevorgangs auf eine gut belüftete Fläche. ■ Die automatische Wirkungsweise so- wie Einschränkungen in der Anwen- dung werden nachstehend in dieser Bedienungsanleitung erklärt. STROMSCHLAGGEFAHR! ■ Betreiben Sie das Gerät nicht mit beschädigtem Kabel, Netzkabel oder Netzstecker. Beschädigte Netz- kabel bedeuten Lebensgefahr durch elektrischen Schlag. ■ Stellen Sie vor dem Netzstroman- schluss sicher, dass der Netzstrom vorschriftsmäßig mit 230V ∼, 50Hz, geerdetem Nullleiter, einer 16A-Siche- rung und einem FI-Schalter (Fehler- stromschutzschalter) ausgestattet ist. ■ Trennen Sie das Ladegerät vom Netz, bevor Sie Verbindungen zur Batterie schließen oder öffnen. ■ Schließen Sie immer die Plus-Pol- Anschlussklemme (rot) zuerst an. ■ Die Minus-Pol-Anschlussklemme (schwarz) muss mindestens 10 cm entfernt von der Batterie und der Benzinleitung an die Karosserie angeschlossen werden. ■ Schließen Sie jetzt das Ladegerät an das Versorgungsnetz an. ■ Trennen Sie das Ladegerät nach dem Laden vom Versorgungsnetz. Entfernen Sie erst danach die An- schlussklemme von der Karosserie. Entfernen Sie im Anschluss daran die Anschlussklemme von der Batterie. EXPLOSIONS- UND BRANDGEFAHR! Schützen Sie sich vor einer hochexplo- siven Knallgasreaktion!ULGD 3.8 A1 ■ 4 

Stellen Sie sicher, dass beim Auflade- und Erhaltungsladevorgang kein offenes Licht (Flammen, Glut oder Funken) vorhanden ist! ■ Stellen Sie sicher, dass das Plus-Pol- Anschlusskabel keinen Kontakt zu einer Treibstoffleitung (z. B. Benzin- leitung) hat! ■ Stellen Sie sicher, dass explosive oder brennbare Stoffe, z.B. Benzin oder Lösungsmittel, beim Gebrauch des Ladegerätes nicht entzündet werden können! ■ Sorgen Sie für eine ausreichende Belüftung während des Ladens. VERÄTZUNGSGEFAHR ■ Tragen Sie eine Schutzbrille! Tragen Sie Schutz handschuhe! Wenn Augen oder Haut mit Batteriesäure in Kontakt geraten sind, spülen Sie die betrof- fene Körperregion mit viel fließendem, klarem Wasser ab und suchen Sie umgehend einen Arzt auf! ■ Vermeiden Sie einen elektrischen Kurzschluss beim Anschluss des La- degerätes an die Batterie. Schließen Sie das Minus-Pol-Anschlusskabel ausschließlich an den Minuspol der Batterie bzw. an die Karosserie an. Schließen Sie das Plus-Pol-An- schlusskabel ausschließlich an den Pluspol der Batterie an! ■ Setzen Sie das Ladegerät nicht der Nähe von Feuer, Hitze und lang andauernder Temperatureinwirkung über 50°C aus! ■ Beschädigen Sie bei der Montage des Ladegerätes keine Leitungen für Treibstoff, Elektrizität, Bremsanlagen, Hydraulik oder Wasser mit Schrauben! ■ Decken Sie das Ladegerät nicht mit Gegenständen ab! ■ Schützen Sie die Elektrokontaktflächen der Batterie vor Kurzschluss! ■ Verwenden Sie das Ladegerät ausschließlich zum Auflade- und Erhaltungsladevorgang von unbe- schädigten 6V- / 12V-Blei-Batterien. Eingefrorene Batterien dürfen nicht geladen werden. Bedienung Vor der Inbetriebnahme ♦ Vor dem Anschluss des Ladegerätes ist die Bedienungsanleitung der Batterie zu beachten. ♦ Weiterhin sind die Vorschriften des Fahrzeug- herstellers bei einer ständig im Fahrzeug ange- schlossenen Batterie zu beachten. Sichern Sie das Kfz, schalten Sie die Zündung aus. ♦ Reinigen Sie die Batteriepole. Achten Sie darauf, dass Ihre Augen dabei nicht mit dem Schmutz in Kontakt kommen. ♦ Sorgen Sie für eine ausreichende Belüftung. Anschließen HINWEIS ► Es gibt zwei Anschlussmöglichkeiten das Ladegerät zu verbinden. Entweder das Minus-Pol-Anschlusskabel (schwarz) direkt an den Minuspol der Batterie oder an die Karos- serie anschließen. Beachten Sie weiterhin die Vorschriften des Fahrzeugherstellers. ♦ Trennen Sie vor dem Auflade- und Erhaltungslade- vorgang, bei einer ständig im Fahrzeug angeschlos-ULGD 3.8 A1

 5 ■ senen Batterie, zuerst das Minus- Pol-Anschlusskabel (schwarz) des Fahrzeugs vom Minus-Pol der Batterie. Der Minus-Pol der Batterie ist in der Regel mit der Karosserie des Fahrzeugs verbunden. ♦ Klemmen Sie die Pluspol-Anschlussklemme (rot) des Ladegeräts an den Pluspol der Batterie. ♦ Klemmen Sie die Minuspol-Anschlussklemme (schwarz) an den Minuspol der Batterie bzw. an die Karosserie. ♦ Schließen Sie das Netzkabel des Ladegeräts an die Steckdose an. ♦ Die Batteriespannungsanzeige zeigt die aktuelle Spannung der Batterie an. ♦ Bei umgekehrtem Anschluss der Ausgangsklem- men leuchtet die LED-Verpolung

Trennen ♦ Trennen Sie das Gerät vom Netzstrom. ♦ Nehmen Sie die Minuspol-Anschlussklemme (schwarz) vom Minuspol der Batterie bzw. von der Karosserie. ♦ Nehmen Sie die Pluspol-Anschlussklemme (rot) vom Pluspol der Batterie. STANDBY / Batteriespannung messen Nach Anschluss an die Stromversorgung ist das Gerät im STANDBY-Betrieb. Die Standby-Anzeige leuchtet. Bei angeschlossenen Anschlussklemmen wird die Batteriespannung im LC-Display (Span- nungsanzeige ) angezeigt. Die Segmente der Zustandsanzeige sind leer. Liegt die gemessene Spannung unter 3,8 V bzw. über 15 V wird die Batterie nicht geladen. Im Display erscheint kurz die Fehlermeldung „Err“. Das Gerät schaltet auf Standby. 6 V-Batterie: Wird eine Batterie im Spannungsbereich von 3,7– 7,3 V gemessen, ist nur das Programm 1 wählbar. 12 V-Batterien: Wird eine Batterie im kritischen Spannungsbereich von 7,3–10,5 V erkannt, prüft das Gerät ob eine voll geladene 6 V-Batterie oder eine entladene 12 V-Batterie vorliegt. Drücken Sie die Programm- wahltaste , um ein Programm zu wählen. Das Gerät führt eine Kontrollmessung für ca. 90 Sek. durch. Im Display wird angezeigt: Werden nach ca. 90 Sek. zwischen 7,3–7,5 V erkannt, ist die 12 V-Batterie defekt. Das Gerät schaltet auf Standby. Wiederbelebung Werden nach ca. 90 Sek. zwischen 7,5–10,5 V er- kannt, liegt eine 12 V-Batterie vor. Der Ladeprozess beginnt mit dem Pulsbetrieb zur Wiederbelebung. Die Spannungsanzeige blinkt. Sind 10,5 V er- reicht, schaltet das Gerät in die weiteren Ladestufen. Die Wiederbelebung ist identisch bei allen 12 V Ladeprogrammen. Programme auswählen HINWEIS ► Wird eine Batterie im Spannungsbereich von 3,7–7,3 V erkannt, sind die Programme 2–3–4 nicht anwählbar. Der Ladefortschritt erfolgt automatisch. Abhängig vom gewähl- ten Programm ist die Ladekennlinie Span- nungs-, Zeit-, und Temperaturüberwacht. Mit Diagnoseprogramm, Wiederbelebungsmodus und Erhaltungsladung. (siehe Prinzipdarstellung Programm 3 Abb C). Programm max. (V) max. (A) 1 6 V 7,3 V 0,8 A

14,7 V 3,8 A Programm 1 „6 V“ (7,3 V / 0,8 A) Zum Laden von 6 V-Batterien mit einer Kapazität geringer als 14 Ah.ULGD 3.8 A1 ■ 6 

♦ Drücken Sie die Programmwahltaste , um Programm 1 auszuwählen. Das Symbol „6 V“ wird im LC-Display angezeigt. Während des Ladevorgangs blinkt die Ladeanzeige und zeigt, wie weit der Ladevorgang fortgeschritten ist (1–4 Balken). Wenn die Batterie voll geladen ist, zeigt die Zustandsanzeige 4 Balken. Das Blinken stoppt und das Gerät schaltet automa- tisch in die Erhaltungsladung. Programm 2 „12 V“ (14,4 V / 0,8 A) Zum Laden von 12 V-Batterien mit einer Kapazität geringer als 14 Ah. ♦ Drücken Sie die Programmwahltaste , um Programm 2 zu wählen. Das Symbol wird im LC-Display angezeigt. Während des Lade- vorgangs blinkt die Ladeanzeige und zeigt, wie weit der Ladevorgang fortgeschritten ist (1–4 Balken). Wenn die Batterie voll geladen ist, zeigt die Zustandsanzeige 4 Balken. Das Blinken stoppt und das Gerät schaltet automa- tisch in die Erhaltungsladung. Programm 3 „12 V“ (14,4 V / 3,8 A) Zum Laden von 12 V-Batterien mit einer Kapazität von 14 Ah–120 Ah. ♦ Drücken Sie die Programmwahltaste , um Programm 3 auszuwählen. Das Symbol wird im LC-Display angezeigt. Während des Ladevorgangs blinkt die Ladeanzeige und zeigt, wie weit der Ladevorgang fortgeschritten ist (1–4 Balken). Wenn die Batterie voll gela- den ist, zeigt die Zustandsanzeige 4 Balken. Das Blinken stoppt und das Gerät schaltet automatisch in die Erhaltungsladung. Programm 4 „12 V“ (14,7 V / 3,8 A) Zum Laden von 12 V-Batterien mit einer Kapazität von 14 Ah–120 Ah unter kalten Bedingungen oder zum Laden von AGM-Batterien. ♦ Drücken Sie die Programmwahltaste , um Programm 4 auszuwählen. HINWEIS ► Dieses Programm startet ggf. mit einer geringen Zeitverzögerung. Das Symbol wird im LC-Display angezeigt. Während des Ladevorgangs blinkt die Ladeanzeige und zeigt, wie weit der Ladevorgang fortgeschritten ist (1–4 Balken). Wenn die Batterie voll geladen ist, zeigt die Zustandsanzeige

4 Balken. Das Blinken stoppt und das Gerät schaltet automatisch in die Erhaltungsladung. Erhaltungsladung Wie unter Programme beschrieben verfügt das Gerät über eine automatische Erhaltungsladung. Abhängig vom Spannungsabfall der Batterie –durch Selbstentladung – reagiert das Ladegerät mit unter- schiedlichem Ladestrom. Die Batterie kann über längere Zeit an das Ladegerät angeschlossen bleiben. Geräteschutzfunktion Sobald eine abweichende Situation wie Kurz- schluss, kritischer Spannungsabfall während des La- devorgangs, offener Stromkreis oder umgekehrter Anschluss der Ausgangsklemmen auftritt, schaltet das Batterieladegerät die Elektronik aus und stellt das System unmittelbar in die Grundstellung zurück, um Schäden zu vermeiden. Sollte das Gerät während des Ladevorgangs zu heiß werden, wird automatisch die Ausgangs- leistung verringert. Dies schützt das Gerät vor Beschädigung. Wartung und Reinigung WARNUNG! Ziehen Sie den Netz- stecker immer aus der Steckdose, bevor Sie Arbeiten am Batterielade- gerät durchführen. Das Gerät ist wartungsfrei. ♦ Verwenden Sie keinesfalls Lösungsmittel oder andere aggressive Reinigungsmittel. ♦ Reinigen Sie die Kunststoffoberflächen des Gerätes mit einem trockenen Tuch.ULGD 3.8 A1

 7 ■ Garantie der Kompernaß Handels GmbH Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Garantiebedingungen Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfeh- ler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhan- dene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Garantieumfang Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissen- haft geprüft. Die Garantieleistung gilt für Material- oder Fabrika- tionsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus, Backformen oder Teile die aus Glas gefertigt sind. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisun- gen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbe- dingt zu vermeiden. Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei miss- bräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Abwicklung im Garantiefall Um eine schnelle Bearbeitung ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen: ▯ Bitte halten Sie für alle Anfragen den Kassen- bon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit. ▯ Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt ihrer Anleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite. ▯ Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfol- gend benannte Serviceabteilung telefonisch oder per E-Mail. ▯ Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service Anschrift übersenden. Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Pro- duktvideos und Software herunterladen.ULGD 3.8 A1 ■ 8 

Service Service Deutschland Tel.: 0800 5435 111 (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: kompernass@lidl.de Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: kompernass@lidl.at Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch IAN 279744 Importeur Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die benannte Servicestelle.

KOMPERNASS HANDELS GMBH

BURGSTRASSE 21 44867 BOCHUM GERMANY www.kompernass.com Entsorgung Die Verpackung besteht aus umweltfreund- lichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederver- wertung zugeführt werden. Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Original- Konformitätserklärung Wir, KOMPERNASS HANDELS GMBH, Dokumen- tenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt: EG-Niederspannungsrichtlinie (2014 / 35 / EU) Elektromagnetische Verträglichkeit (2014 / 30 / EU) RoHS Richtlinie (2011 / 65 / EU) angewandte harmonisierte Normen EN 60335-2-29:2004/A2:2010 EN 60335-1:2012 EN 62233:2008 EN 55014-1:2006+A1:2009+A2:2011 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 Typbezeichnung der Maschine: KFZ-Batterieladegerät ULGD 3.8 A1 Herstellungsjahr: 06 - 2016 Seriennummer: IAN 279744 Bochum, 30.05.2016 Semi Uguzlu - Qualitätsmanager - Technische Änderungen im Sinne der Weiterent- wicklung sind vorbehalten.ULGD 3.8 A1
