Bedienungsanleitung Tauchpumpe

Anleitung_BG_SP_550_IF_SPK1:_ 11.06.2008 10:54 Uhr Seite 23

Anleitung_BG_SP_550_IF_SPK1:_ 11.06.2008 10:54 Uhr Seite 34

Anleitung_BG_SP_550_IF_SPK1:_ 11.06.2008 10:54 Uhr Seite 45

Achtung! Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Vorsicht! An stehenden Gewässern, Garten- und Schwimmteichen und in deren Umgebung ist die Benutzung des Gerätes nur mit Fehlerstrom- Schutzschalter mit einem auslösenden Nennstrom bis 30 mA (nach VDE 0100 Teil 702 und 738) zulässig. Das Gerät ist nicht zum Einsatz in Schwimmbecken, Planschbecken jeder Art und sonstigen Gewässern geeignet, in welchen sich während des Betriebs Personen oder Tiere aufhalten können. Ein Betrieb des Gerätes während des Aufenthalts von Mensch oder Tier im Gefahrenbereich ist nicht zulässig. Fragen Sie Ihren Elektrofachmann! Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Achtung! Bevor Sie das Gerät in Betrieb nehmen, lassen Sie fachmännisch prüfen, ob die - Erdung - Nullung - Fehlerstromschutzschaltung den Sicherheitsvorschriften der Energie- Versorgungsunternehmen entsprechen und einwandfrei funktionieren. Die elektrischen Steckverbindungen sind vor Nässe zu schützen. Bei Überschwemmungsgefahr die Steckverbindungen im überflutungssicheren Bereich anbringen. Die Förderung von aggressiven Flüssigkeiten, sowie die Förderung von abrasiven (schmirgelnden) Stoffen ist auf jeden Fall zu vermeiden. Das Gerät ist vor Frost zu schützen. Das Gerät ist vor Trockenlauf zu schützen. Der Zugriff von Kindern ist durch geeignete Maßnahmen zu verhindern. WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

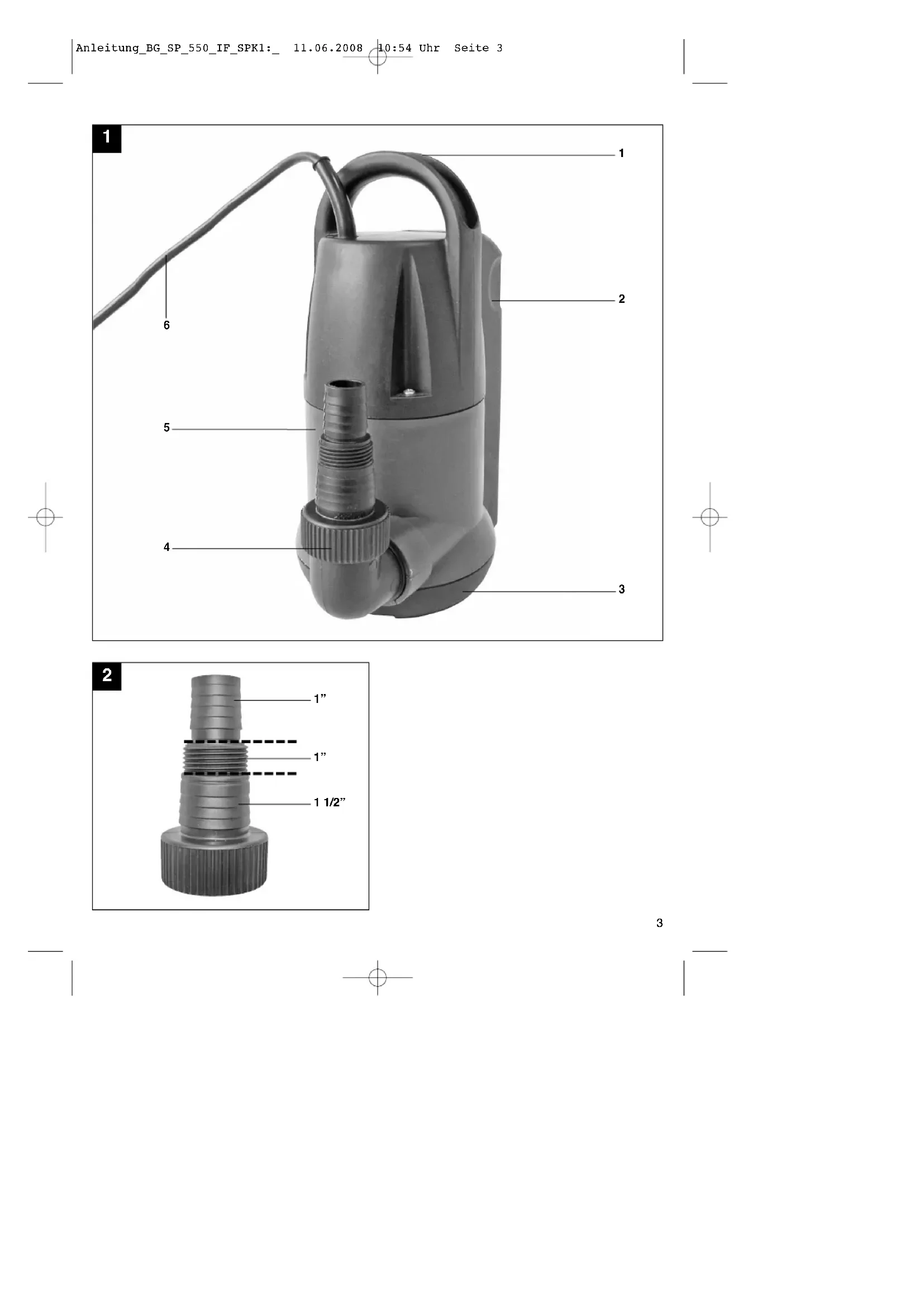

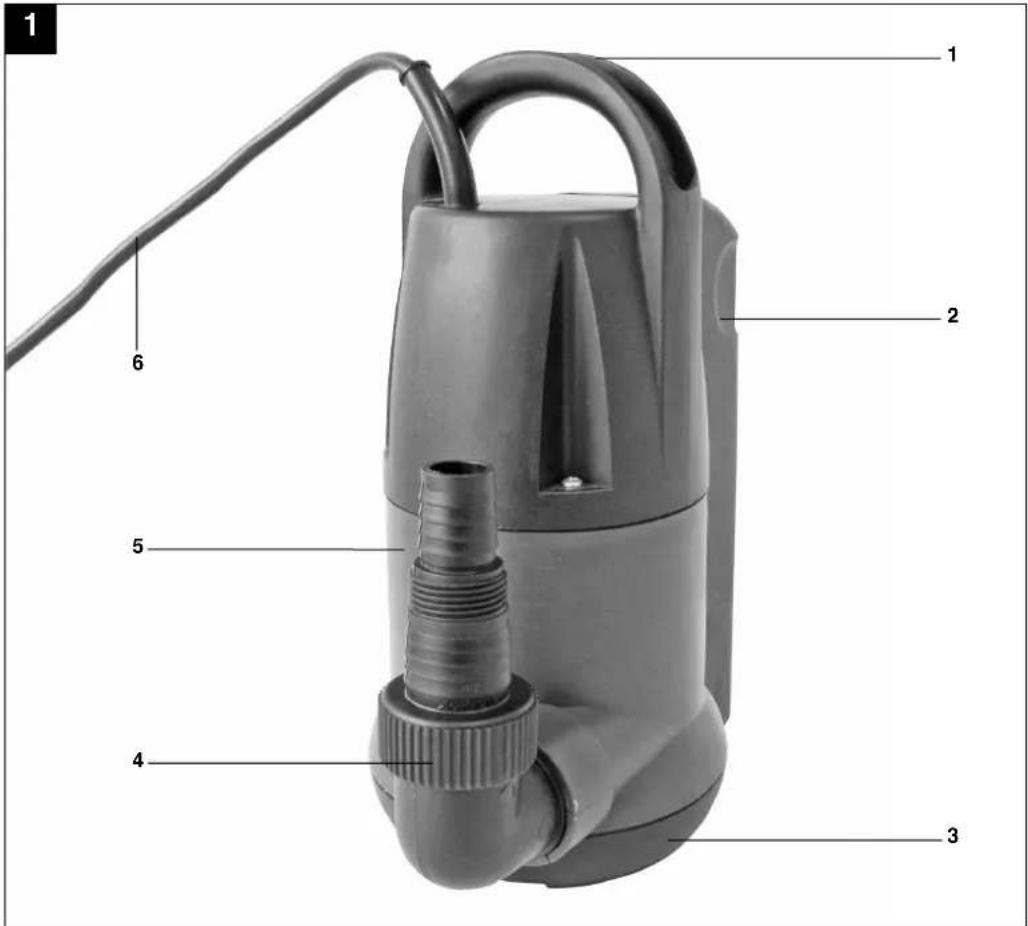

2. Gerätebeschreibung (Bild 1)

2 Integrierter Schwimmschalter

4. Universal-Schlauchanschluss

3. Bestimmungsgemäße Verwendung

Das von Ihnen erworbene Gerät ist für die Förderung von Wasser mit einer maximalen Temperatur von 35° C bestimmt. Das Gerät darf nicht für andere Flüssigkeiten, insbesondere nicht für Motorenkraftstoffe, Reinigungsmittel und sonstige chemische Produkte verwendet werden! Eingebaut in einen Schacht gibt das Gerät Sicherheit vor Überschwemmungen. Sie findet aber auch überall dort Anwendung, wo Wasser umgefördert werden muss, z.B. im Haushalt, im Garten, und vielen Anwendungen mehr. Das Gerät darf nicht für den Anleitung_BG_SP_550_IF_SPK1:_ 11.06.2008 10:54 Uhr Seite 56

Betrieb von Schwimmbecken verwendet werden! Bei Benutzung des Gerätes in Gewässern mit natürlichem, schlammigem Boden stellen Sie das Gerät leicht erhöht auf, z.B. auf Ziegelsteinen. Für Dauerbenutzung, z.B. als Umwälzpumpe im Teich, ist das Gerät nicht bestimmt. Die zu erwartende Lebenszeit des Gerätes wird sich dadurch deutlich verkürzen, da das Gerät nicht für eine andauernde Belastung konstruiert wurde. Das Gerät darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Netzanschluss 230V ~50 Hz Aufnahmeleistung 550 Watt Fördermenge max. 11.000 l/h Förderhöhe max. 8,5 m Eintauchtiefe max. 8 m Wassertemperatur max. 35°C Schlauchanschluss 1 1/2” IG Fremdkörper max.: Ø 5 mm Schaltpunkthöhe: EIN ca. 14 cm Schaltpunkthöhe: AUS ca. 6 cm Ansaughöhe min: 5 mm

5. Vor Inbetriebnahme

5.1 Die Installation

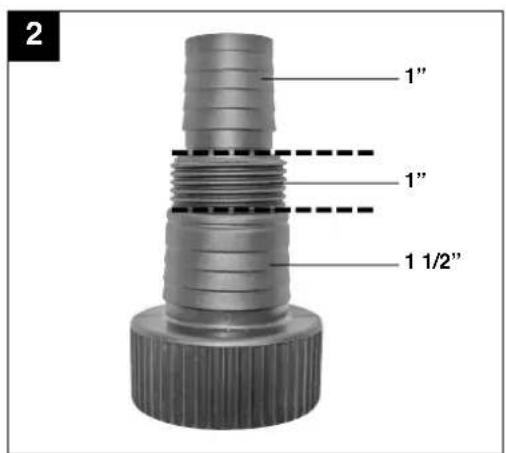

Die Installation des Gerätes erfolgt entweder: Stationär mit fester Rohrleitung oder Stationär mit flexibler Schlauchleitung Hinweis: Die maximale Fördermenge kann nur mit dem größtmöglichen Leitungsdurchmesser erreicht werden, beim Anschluss kleinerer Schläuche oder Leitungen wird die Fördermenge reduziert. Bei Verwendung des Universal-Schlauchanschlusses (Abb. 1/Pos. 4) sollte dieser deshalb wie in Abb. 6 gezeigt bis zum genutzten Anschluss gekürzt werden, um die Fördermenge nicht unnötig zu reduzieren. Flexible Schlauchleitungen sind mit einer Schlauchschelle (nicht im Lieferumfang enthalten) am Universal-Schlauchanschluss zu befestigen. Zu beachten! Bei der Installation ist zu beachten, dass das Gerät niemals freihängend an die Druckleitung oder am Stromkabel montiert werden darf. Das Gerät muss an dem dafür vorgesehenen Tragegriff aufgehängt werden, bzw. auf dem Schachtboden aufliegen. Um eine einwandfreie Funktion des Gerätes zu gewährleisten, muss der Schachtboden immer frei von Schlamm oder sonstigen Verunreinigungen sein. Bei zu geringem Wasserspiegel kann der im Schacht befindliche Schlamm schnell eintrocknen und das Gerät am Anlaufen hindern. Deshalb ist es notwendig, das Gerät regelmäßig zu prüfen (Anlaufversuche durchführen). Hinweis: Der Pumpenschacht sollte mindestens die Abmessungen von 40 x 40 x 50 cm haben, damit sich der Schwimmschalter frei bewegen kann.

5.2 Der Netzanschluss

Das von Ihnen erworbene Gerät ist bereits mit einem Schutzkontaktstecker versehen. Das Gerät ist bestimmt für den Anschluss an eine Schutzkontaktsteckdose mit 230 V ~ 50 Hz. Vergewissern Sie sich, dass die Steckdose ausreichend abgesichert ist (mind. 6 A), und einwandfrei in Ordnung ist. Führen Sie den Netzstecker in die Steckdose ein und das Gerät ist somit betriebsbereit. Achtung! Diese Arbeit ist nur von einem Fachmann des Elektrohandwerks oder vom Kundendienst durchzuführen, um Gefährdungen zu vermeiden. Anleitung_BG_SP_550_IF_SPK1:_ 11.06.2008 10:54 Uhr Seite 67

Nachdem Sie diese Installations- und Betriebsanweisung genau gelesen haben, können Sie unter Beachtung folgender Punkte das Gerät in Betrieb nehmen: Prüfen Sie, dass das Gerät sicher aufgestellt ist. Prüfen Sie, dass die Druckleitung ordnungsgemäß angebracht wurde. Vergewissern Sie sich, dass der elektrische Anschluss 230 V ~ 50 Hz beträgt. Überprüfen Sie den ordnungsgemäßen Zustand der elektrischen Steckdose. Vergewissern Sie sich, dass niemals Feuchtigkeit oder Wasser an den Netzanschluss kommt. Vermeiden Sie, dass das Gerät trocken läuft. Funktion des integrierten Schwimmerschalters Automatikbetrieb: Im Automatikbetrieb muss sich der Umschalter (A) in der unteren Stellung befinden (Abb. 2). Somit ist der integrierte Schwimmerschalter aktiviert. Die Einschalthöhe beträgt ca. 14 cm. Bei ca. 6 cm schaltet das Gerät wieder aus. Manueller Betrieb/Flachabsaugen: Zum manuellen Betrieb, bzw. Flachabsaugen muss der Umschalter (A) in die obere Stellung gebracht werden (Abb. 3). Somit ist der integrierte Schwimmerschalter überbrückt und das Gerät läuft ständig. Im manuellen Betrieb kann das Wasser bis auf 5 mm abgesaugt werden. Bitte beachten: Damit das Gerät im manuellen Betrieb absaugen kann, ist eine Wasserhöhe von mind. 60 mm erforderlich! Achtung! Das Gerät darf nicht trockenlaufen!

7. Austausch der Netzanschlussleitung

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

8. Reinigung, Wartung und

Ersatzteilbestellung Achtung! Vor jeder Wartungsarbeit den Netzstecker ziehen. Bei transportabler Verwendung sollte das Gerät nach jedem Gebrauch mit klarem Wasser gereinigt werden. Bei stationärer Installation empfiehlt sich alle 3 Monate die Funktion des Schwimmschalters zu überprüfen. Fusseln und faserige Partikel, die sich im Gehäuse eventuell festgesetzt haben, mit einem Wasserstrahl entfernen. Alle 3 Monate Schachtboden von Schlamm befreien und auch die Schachtwände reinigen. Den Schwimmschalter mit klarem Wasser von Ablagerungen reinigen.

8.1 Reinigung des Schaufelrades

1. Schrauben lösen und Schaltergehäuse (2)

2. Schrauben am Pumpenboden lösen und

Ansaugkorb (3) abnehmen (Abb.5).

3. Das Schaufelrad und Schaltereinheit mit klarem

Wasser reinigen. Achtung! Das Gerät nicht auf dem Schaufelrad abstellen oder abstützen!

4. Der Zusammenbau erfolgt in umgekehrter

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

8.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden; Typ des Gerätes Artikelnummer des Gerätes Ident-Nummer des Gerätes Ersatzteilnummer des erforderlichen Ersatzteils Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info Anleitung_BG_SP_550_IF_SPK1:_ 11.06.2008 10:54 Uhr Seite 7D

9. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach! Anleitung_BG_SP_550_IF_SPK1:_ 11.06.2008 10:54 Uhr Seite 8D

Störungen Ursachen Abhilfe Gerät läuft nicht an - Netzspannung fehlt - Schwimmschalter schaltet nicht - Netzspannung überprüfen - Schwimmschalter in höhere Stellung bringen Gerät fördert nicht - Einlaufsieb verstopft - Druckschlauch geknickt - Einlaufsieb mit Wasserstrahl reinigen - Knickstelle beheben Gerät schaltet nicht aus - Schwimmschalter kann nicht absinken - Gerät auf dem Schachtboden richtig aufstellen Fördermenge ungenügend - Einlaufsieb verstopft - Leistung verringert, durch stark verschmutzte und schmirgelnde Wasserbeimengungen - Einlaufsieb reinigen - Gerät reinigen und Verschleißteile ersetzen Gerät schaltet nach kurzer Laufzeit

- Motorschutz schaltet das Gerät wegen zu starker Wasserver- schmutzung ab - Wassertemperatur zu hoch, Motorschutz schaltet ab - Netzstecker ziehen und Gerät sowie Schacht reinigen - Auf maximale Wassertemperatur von 35° C achten!
