Produkttyp	Interaktiver Touch-LCD-Monitor
Marke	Sharp
Modell	PN70TW3A
Bildschirmgröße (Diagonale)	70 Zoll (ca. 177 cm)
Abmessungen (B x T x H)	Ca. 1647 x 94 x 1010 mm
Gewicht	Ca. 61 kg
Stromversorgung	AC 100-240 V, 2,7 A, 50/60 Hz
Stromverbrauch (max)	235 W
Betriebstemperatur	5°C bis 35°C
Betriebsfeuchtigkeit	20 % bis 80 % (ohne Kondensation)
Videoeingangsschnittstellen	HDMI (3), DisplayPort, D-sub (2)
Audioschnittstellen	Audioeingang (2), Audioausgang, Anschlüsse für externe Lautsprecher
Drahtlose Konnektivität	Integrierter WLAN-Adapter (Wi-Fi), drahtloses LAN
Touch-Funktion	Aktiver Stift (PN-ZL02A), Stiftadapter (PN-ZL05)
USB-Anschlüsse	2 USB-Anschlüsse (für Touchscreen)
Fernbedienung	Infrarot-Fernbedienung (AA-Batterien im Lieferumfang)
VESA-Montagenorm	VESA-kompatibel, M6-Schrauben
Mitgeliefertes Zubehör	Kabel, WLAN-Adapter, WLAN-Dongle, CD-ROM, Lizenz, Handbuch, Tablett, Radiergummi, Kamerahalterung, usw.
Wartung und Reinigung	Vor der Reinigung Netzstecker ziehen, trockenes Tuch verwenden, keine flüssigen Reinigungsmittel verwenden
Sicherheit	Nicht Regen aussetzen, Gehäuse nicht öffnen, nur für den Innenbereich
Ersatzteile und Reparierbarkeit	Qualifizierten Techniker hinzuziehen, vom Hersteller spezifizierte Teile

Häufig gestellte Fragen - PN70TW3A SHARP

Wie verbinde ich den Monitor drahtlos mit einem Computer?

Stecken Sie den mitgelieferten WLAN-Adapter in den dafür vorgesehenen Anschluss auf der Rückseite des Monitors. Befestigen Sie die Abdeckung mit der Schraube. Schließen Sie den WLAN-Dongle an Ihren Computer an, um die Software MirrorOp for SHARP zu verwenden.

Wie verwende ich den Touch-Stift?

Stecken Sie zuerst den Stiftadapter (PN-ZL05) in den entsprechenden Anschluss. Legen Sie eine AAA-Batterie in den Stift ein. Der Stift muss mit dem Adapter gekoppelt werden (siehe Handbuch des Touch Pen Management Tool).

Welche Videoanschlüsse sind möglich?

Der Monitor verfügt über 3 HDMI-Eingänge, 2 DisplayPort-Eingänge und 2 D-Sub-Eingänge (VGA). Verwenden Sie geschirmte Kabel, um die EMV-Normen einzuhalten.

Wie stelle ich Datum und Uhrzeit ein?

Beim ersten Einschalten wird der Einstellbildschirm angezeigt. Verwenden Sie die Pfeile, um die Werte auszuwählen und zu ändern. Sie können dies später auch im Menü SETUP > DATE/TIME SETTING tun.

Was tun, wenn der Bildschirm schwarz bleibt (kein Signal)?

Überprüfen Sie, ob der Monitor eingeschaltet ist (grüne LED). Wenn die LED grün blinkt, wartet der Monitor auf ein Signal. Stellen Sie sicher, dass die Quelle eingeschaltet und das Kabel richtig angeschlossen ist. Wählen Sie den richtigen Eingang mit der INPUT-Taste.

Wie installiere ich den Monitor an der Wand?

Die Installation muss von einem autorisierten Sharp-Händler durchgeführt werden. Verwenden Sie eine VESA-konforme Wandhalterung (M6-Schrauben). Die Wand muss mindestens das 4-fache des Monitorgewichts tragen (ca. 244 kg). Ein Mindestabstand von 5 cm für die Belüftung ist erforderlich.

Kann der Monitor mit einer Universalfernbedienung verwendet werden?

Die mitgelieferte Fernbedienung verwendet Infrarot. Sie können eine kompatible Universalfernbedienung verwenden, aber die Codes sind nicht in dieser Anleitung enthalten. Versuchen Sie die Sharp-Codes oder lernen Sie die Signale.

Wie wechsle ich die Batterie des Stifts?

Entfernen Sie den Batteriefachdeckel durch Schieben. Legen Sie eine LR03 (AAA)-Batterie unter Beachtung der Polarität + und - ein. Setzen Sie den Deckel wieder auf. Verwenden Sie nur neue Batterien.

Wird der Monitor sehr heiß?

Eine ausreichende Belüftung ist wichtig. Lassen Sie mindestens 5 cm Abstand um den Monitor und blockieren Sie keine Öffnungen. Die Raumtemperatur sollte zwischen 5°C und 35°C liegen. Bei schlechter Luftzirkulation installieren Sie einen Lüfter.

Was tun, wenn das Netzkabel beschädigt ist?

Verwenden Sie das Gerät nicht. Kontaktieren Sie den Sharp-Kundendienst für einen Ersatz. Versuchen Sie nicht, das Kabel selbst zu reparieren.

BEDIENUNGSANLEITUNG PN70TW3A SHARP

INSTALLATIONSANLEITUNG

WICHTIGE INFORMATIONEN....1
VEREHRTE KUNDIN, VEREHRTER KUNDE ....1
SICHERHEITSVORKEHRUNGEN....2
SICHERHEITSANLEITUNG......4
WICHTIGE HINWEISE ZUR BEFESTIGUNG......5
Technische Daten 5
Mitgelieferte Komponenten 6

Vorbereitung der Fernbedienung und von Touch-Pen...6

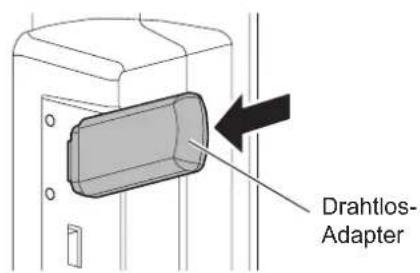

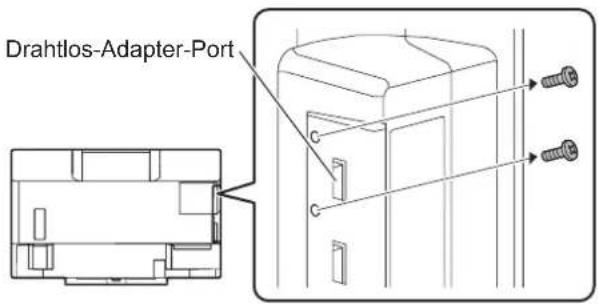

Anschließen des Drahtlos-Adapters....7
Anschließen des Drahtlos-Tokens....7

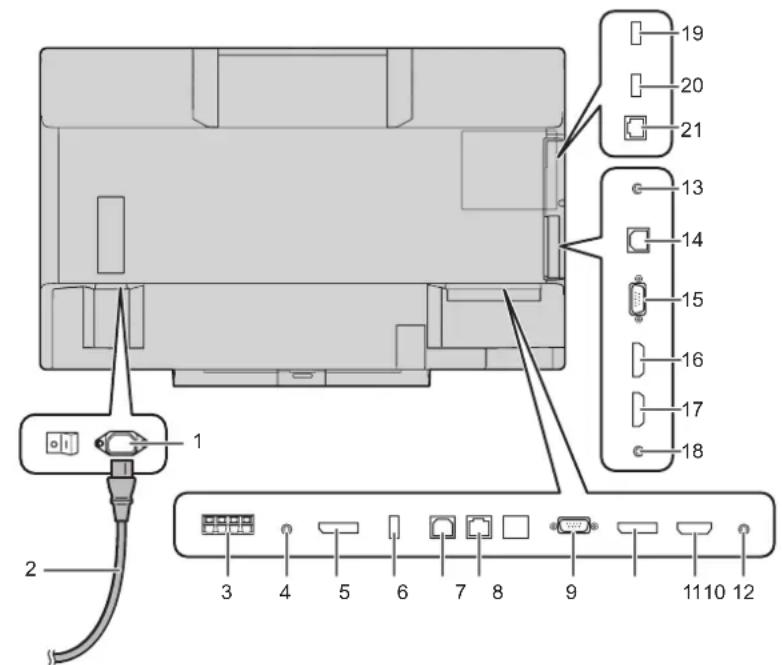

Anschlüsse....8

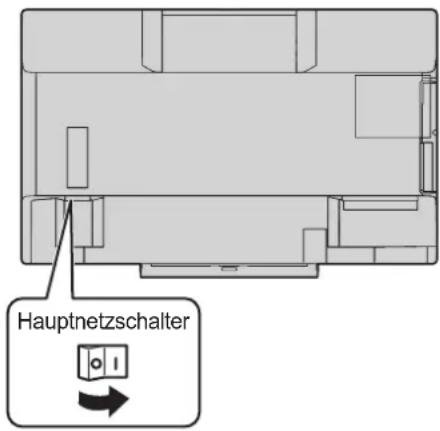

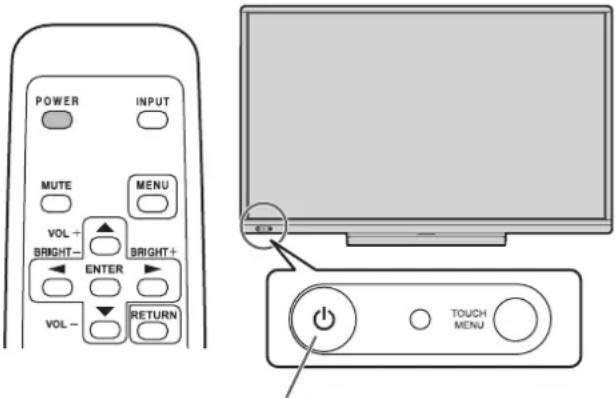

Ein- und ausschalten....9
Wichtige Hinweise zur Befestigung
(Für SHARP-Händler und Servicetechniker)......10

Lesen Sie die Anleitungen, die sich auf der mitgelieferten CD-ROM befinden. (Zum Öffnen der Dateien wird Adobe Acrobat Reader benötigt.)

WICHTIGE INFORMATIONEN

ACHTUNG: HALTEN SIE DAS GERÄT VON REGEN UND JEGLICHER ART VON FEUCHTIGKEIT FERN, UM DIE GEFAHR VON BRAND ODER STROMSCHLAG ZU VERRINGERN.

VORSICHT

ELEKTROSCHOCK- GEFAHR NICHT ÖFFNEN

VORSICHT: ABDECKUNG NICHT ENTFERNEN: GEFAHR VON ELEKTROSCHOCK. KEINE WARTUNGSTEILE IM INNEREN. SERVICEARBEITEN NUR VON QUALIFIZIERTEM FACHPERSONAL DURCHFÜHREN LASSEN.

Das Blitzsymbol innerhalb eines Dreiecks weist den Benutzer auf das Vorhandensein nicht isolierter "gefährlicher Spannung" im Geräteinneren hin, die ausreichend groß ist, um einen Elektroschock hervorzurufen.

Das Ausrufezeichen innerhalb eines Dreiecks weist den Benutzer auf wichtige Betriebs- und Wartungs- bzw. Serviceanweisungen in der Produktdokumentation hin.

VEREHRTE KUNDIN, VEREHRTER KUNDE

Wir danken Ihnen für den Kauf eines SHARP LCD-Gerätes. Um Ihre Sicherheit sowie einen jahrelangen, störungsfreien Betrieb dieses Produkts zu gewährleisten, lesen Sie bitte den Abschnitt "Sicherheitsvorkehrungen" vor der Verwendung des Produkts durch.

SICHERHEITSVORKEHRUNGEN

Elektrizität erfüllt viele nützliche Aufgaben, kann aber auch Personen- und Sachschäden verursachen, wenn sie unsachgemäß gehandhabt wird. Dieses Produkt wurde mit Sicherheit als oberster Priorität konstruiert und hergestellt. Dennoch besteht bei unsachgemäßer Handhabung u.U. Stromschlag- und Brandgefahr. Um mögliche Gefahren zu vermeiden, befolgen Sie beim Aufstellen, Betreiben und Reinigen des Produkts bitte die nachstehenden Anleitungen. Lesen Sie im Interesse Ihrer eigenen Sicherheit sowie einer langen Lebensdauer des LCD-Gerätes zunächst die nachstehenden Hinweise durch, bevor Sie das Produkt in Verwendung nehmen.

1. Bedienungsanleitungen lesen — Nehmen Sie das Produkt erst in Betrieb, nachdem Sie alle diesbezüglichen Hinweise gelesen und verstanden haben.
2. Bedienungsanleitung aufbewahren — Diese Bedienungsanleitung mit den Sicherheits- und Bedienungshinweisen sollte aufbewahrt werden, damit Sie im Bedarfsfall jederzeit darauf zurückgreifen können.
3. Warnungen beachten — Alle Warnungen auf dem Gerät und in den Bedienungsanleitungen sind genauestens zu beachten.
4. Anleitungen befolgen — Alle Anleitungen zur Bedienung müssen befolgt werden.
5. Reinigung — Vor dem Reinigen des Produkts trennen Sie es bitte vom Stromnetz durch ziehen des Netztsteckers aus der Steckdose. Reinigen Sie das Gerät mit einem trockenen Tuch. Verwenden Sie keine flüssigen Reiniger oder Aerosol-Sprays. Verwenden Sie keine schmutzigen Tücher, da andernfalls das Produkt beschädigt werden kann.

6. Zusatzgeräte und Zubehör — Verwenden Sie ausschließlich vom Hersteller empfohlenes Zubehör. Bei Verwendung anderer Zusatzgeräte bzw. Zubehörteile besteht evtl. Unfallgefahr.

7. Wasser und Feuchtigkeit — Benutzen Sie das Gerät nicht in der Nähe von Wasser. Montieren Sie das Gerät unter keinen Umständen an einer Stelle, an der Wasser darauf tropfen kann. Achten Sie dabei besonders auf Geräte, aus denen zuweilen Wasser tropft, wie etwa Klimaanlagen.

8. Belüftung — Die Belüftungsschlitze und andere Öffnungen im Gehäuse dienen der Belüftung des Geräts. Halten Sie diese Öffnungen unbedingt frei, da eine unzureichende Belüftung zu einer Überhitzung bzw. Verkürzung der Lebensdauer des Produkts führen kann. Stellen Sie das Gerät nicht auf ein Sofa, einen Lappen oder ähnliche Oberflächen, da die Belüftungsschlitze dadurch blockiert werden können. Stellen Sie das Gerät auch nicht in ein umschlossenes Gehäuse, wie z.B. in ein Bücherregal oder einen Schrank, sofern dort nicht für eine ausreichende Belüftung gesorgt ist oder die Anweisungen des Herstellers befolgt werden.

9. Netzkabel-Schutz — Die Netzkabel sind so zu verlegen, dass sie vor Tritten geschützt sind und keine schweren Objekte darauf abgestellt werden.

10. Der Bildschirm für dieses Gerät ist aus Glas hergestellt. Es kann daher brechen, wenn es zu Boden fällt oder einen Schlag oder Stoß erhält. Seien Sie vorsichtig, dass Sie sich bei einem Bruch des Bildschirms nicht an den Scherben verletzen.

11. Überlastung — Vermeiden Sie eine Überlastung von Steckdosen und Verlängerungskabeln. Bei Überlastung besteht Brand- und Stromschlaggefahr.

12. Eindringen von Gegenständen und Flüssigkeiten — Schieben Sie niemals irgendwelche Gegenstände durch die Gehäuseöffnungen in das Innere des Geräts. Im Produkt liegen hohe Spannungen vor. Durch das Einschieben von Gegenständen besteht Stromschlaggefahr bzw. die Gefahr von Kurzschlüssen zwischen den Bauteilen. Aus demselben Grunde dürfen auch keine Flüssigkeiten auf das Gerät verschüttet werden.

13. Wartung — Versuchen Sie auf keinen Fall, selbst Wartungsarbeiten am Gerät durchzuführen. Durch das Entfernen von Abdeckungen setzen Sie sich hohen Spannungen und anderen Gefahren aus. Lassen Sie sämtliche Wartungsarbeiten ausschließlich von qualifiziertem Service-Personal ausführen.

14. Reparaturen — Trennen Sie in den folgenden Situationen sofort die Stromzufuhr durch ziehen des Netztsteckers aus der Steckdose und lassen Sie das Produkt von qualifiziertem Service-Personal reparieren:

a. Wenn das Netzkabel oder der Netzstecker beschädigt ist.
b. Wenn Flüssigkeit in das Gerät eingedrungen ist oder Gegenstände in das Gerät gefallen sind.
c. Wenn das Gerät nass geworden ist (z.B. durch Regen).
d. Wenn das Gerät nicht wie in der Bedienungsanleitung beschrieben funktioniert.
Nehmen Sie nur die in den Bedienungsanleitungen beschriebenen Einstellungen vor. Unsachgemäße Einstellungen an anderen Reglern können zu einer Beschädigung führen und machen häufig umfangreiche Einstellarbeiten durch einen qualifizierten Service-Techniker erforderlich.

e. Wenn das Produkt fallen gelassen oder beschädigt wurde.

f. Wenn das Gerät einen anormalen Zustand aufweist. Jedes erkennbare anormale Verhalten zeigt an, dass der Kundendienst erforderlich ist.

1. Ersatzteile — Wenn Ersatzteile benötigt werden, stellen Sie bitte sicher, dass der Service-Techniker nur die vom Hersteller bezeichneten Teile oder Teile mit gleichen Eigenschaften und gleichem Leistungsvermögen wie die Originalteile verwendet. Die Verwendung anderer Teile kann zu einem Brand, zu Stromschlag oder anderen Gefahren führen.

2. Sicherheitsüberprüfungen — Lassen Sie vom Service-Techniker nach Service- oder Reparaturarbeiten eine Sicherheitsüberprüfung vornehmen, um sicherzustellen, dass das Produkt in einem einwandfreien Betriebszustand ist.

3. Wandmontage — Bei der Montage des Gerätes an der Wand ist sicherzustellen, dass die Befestigung nach der vom Hersteller empfohlenen Methode erfolgt.

4. Wärmequellen — Stellen Sie das Produkt nicht in der Nähe von Heizkörpern, Heizgeräten, Öfen oder anderen Geräten (wie z.B. Verstärkern) auf, die Hitze abstrahlen.

5. Batterien — Durch falsche Anwendung können die Batterien explodieren oder sich entzünden. Eine undichte Batterie kann Korrosion am Gerät verursachen sowie Hände und Kleidung verschmutzen. Um diese Probleme zu vermeiden, beachten Sie bitte die folgenden Sicherheitshinweise:

- Verwenden Sie nur empfohlene Batterietypen.

- Achten Sie beim Einlegen der Batterien darauf, dass die Plus- (+) und die Minus- (-) Seite der Batterien gemäß den Anweisungen im Fachinneren richtig ausgerichtet sind.

- Verwenden Sie nicht alte und neue Batterien gemeinsam.

- Verwenden Sie keine Batterien unterschiedlichen Typs. Batterien derselben Form können unterschiedliche Spannungswerte besitzen.

- Ersetzen Sie eine leere Batterie sofort durch eine neue.

- Wenn Sie die Fernbedienung längere Zeit nicht verwenden, entnehmen Sie die Batterien.

- Wenn ausgetretene Batterieflüssigkeit auf Haut oder Kleidung gelangt, müssen Sie diese sofort gründlich mit Wasser spülen.

Wenn Batterieflüssigkeit in die Augen gelangt, dürfen Sie die Augen auf keinen Fall reiben, sondern am besten mit viel Wasser spülen und sofort einen Arzt aufsuchen. Batterieflüssigkeit kann Hautreizungen hervorrufen oder Augenschäden verursachen.

1. Bei der Verwendung des Monitors ist darauf zu achten, dass Gefahren für Leib und Leben, Schäden an Gebäuden und anderen Gegenständen sowie eine Beeinflussung von wichtigen oder gefährlichen Geräten, wie z.B. der Nuklearreaktionssteuerung in Atomanlagen, lebenserhaltenden Geräten in medizinischen Einrichtungen oder Raketenabschusssteuerungen in Waffensystemen vermieden werden.
2. Vermeiden Sie es, Teile des Produkts, die sich erwärmen, über längere Zeit hinweg zu berühren. Dies könnte zu leichten Verbrennungen führen.
3. Nehmen Sie dieses Produkt nicht ändern.

WARNUNG:

Dies ist ein Produkt der Klasse A. Dieses Produkt kann im Wohnbereich Funkstörungen verursachen. In diesem Fall kann vom Benutzer verlangt werden, entsprechende Maßnahmen zu ergreifen.

Geräte der KLASSE I dürfen nur an eine NETZSTECKDOSE mit Schutzerdung angeschlossen werden.

Verwenden Sie EMV-gerechte, abgeschirmte Kabel, um die folgenden Anschlüsse zu verbinden: HDMI-Eingangsanschluss, D-sub-Eingangsanschluss und DisplayPort-Eingangs-/Ausgangsanschlüsse.

Wenn ein Monitor nicht auf einer stabilen Unterlage aufgestellt wird, besteht die Gefahr, dass er kippt oder fällt. Zahlreiche Verletzungen, besonders bei Kindern, können durch einfache Vorsichtsmaßnahmen vermieden werden:

- Bei Verwendung der vom Hersteller empfohlenen Befestigungsvorrichtungen, wie z.B. Wandhallterung.

- Stellen Sie den Monitor nur auf Möbelstücke, die ausreichend belastbar sind.

- Achten Sie darauf, dass der Monitor nicht über den Rand des Möbelstücks, auf dem er steht, vorsteht.

- Stellen Sie den Monitor niemals auf ein großes Möbelstück (z.B. einen Schrank oder in ein Bücherregal), ohne sowohl das Möbelstück als auch den Monitor an einem geeigneten Element sicher zu verankern.

- Stellen Sie den Monitor niemals auf ein Tuch oder andere Materialen, die zwischen dem Monitor und dem Möbelstück, auf dem er steht, liegen.

- Weisen Sie Kinder eindringlich darauf hin, dass es gefährlich ist, auf ein Möbelstück zu klettern, um an den Monitor oder seine Regler zu gelangen.

- Dieses Gerät ist für die Verwendung an Orten, an denen sich Kinder unbeaufsichtigt aufhalten können, nicht geeignet.

Wichtige Hinweise für die Sicherheit von Kindern

• Lassen Sie Kinder niemals auf den Monitor klettern oder am Monitor spielen.
• Stellen Sie den Monitor nicht auf Möbelstücke, die leicht als Stufen verwendet werden könnten, wie zum Beispiel eine Truhe oder Kommode.
• Bedenken Sie, dass Kinder bei Betrachtung eines Fernsehprogramms – und ganz besonders bei einem "überlebensgroßen" Monitor – in starke Aufregung verfallen können. Der Monitor sollte so aufgestellt werden, dass er nicht umgestoßen oder gekippt werden kann.
• Alle am Monitor angeschlossenen Kabel und Stränge sollten so verlegt werden, dass neugierige Kinder nicht daran ziehen oder sie ergreifen können.

SICHERHEITSANLEITUNG

• Verwenden Sie den Monitor nicht an Orten mit hoher Staubentwicklung, hoher Luftfeuchtigkeit oder an Orten, an denen der Monitor mit Öl oder Dampf in Kontakt kommen könnte. Verwenden Sie den Monitor nicht an Orten, an denen ätzende Gase (Schwefeldioxid, Schwefelwasserstoff, Stickstoffdioxid, Chlor, Ammoniak, Ozon) auftreten können. Dies zu einem Brand führen könnte.
• Achten Sie darauf, dass der Monitor nicht mit Wasser oder anderen Flüssigkeiten in Berührung kommt. Achten Sie auch darauf, keine Gegenstände, wie z.B. Büroklammern oder sonstige spitze Gegenstände, in den Monitor zu stecken. Die Folge könnte ein Brand oder Stromschlag sein.
• Stellen Sie den Monitor nicht auf instabile Gegenstände oder an andere unsichere Stellen. Setzen Sie den Monitor keinen starken Stößen oder Erschütterungen aus. Wenn der Monitor hinunterfällt oder umkippt, könnte er Schaden nehmen.
• Stellen Sie den Monitor nicht in der Nähe von Heizungen oder an anderen Stellen auf, an denen hohe Temperaturen auftreten, da dies zu einer übermäßig starken Erhitzung mit der Folge eines Brandes führen könnte.
• Stellen Sie den Monitor nicht an Orten auf, an denen er direktem Sonnenlicht ausgesetzt ist. Bei einer Verwendung des Monitors in direktem Sonnenlicht besteht die Gefahr, dass sich das Gehäuse verformt oder Funktionsstörungen auftreten.
• Bitte entfernen Sie regelmäßig Staub und Schmutz von der Belüftungsöffnung. Wenn sich Staub an der Belüftungsöffnung oder im Inneren des Monitors ansammelt, kann es zu einer Überhitzung des Geräts und in der Folge zu einem Brand oder zu Fehlfunktionen kommen. Bitte lassen Sie das Innere des Monitors von einem autorisierten SHARP-Händler oder einem SHARP Servicecenter reinigen.
• Die Steckdose sollte sich in der Nähe des Gerätes befinden und leicht zugänglich sein.
• Bedienen Sie den Bildschirm nicht mit harten oder spitzen Gegenständen, wie Fingernägel oder Bleistift.

Das Netzkabel

• Verwenden Sie nur das mit dem Monitor gelieferte Netzkabel.
• Beschädigen Sie das Netzkabel nicht, stellen Sie keine schweren Gegenstände darauf, und überdehnen oder knicken Sie es nicht. Verwenden Sie keine Verlängerungskabel. Ein beschädigtes Kabel kann einen Brand oder Stromschlag verursachen.
• Verwenden Sie das Netzkabel nicht mit einer Mehrfachsteckdose. Die Verwendung eines Verlängerungskabels kann aufgrund von Überhitzung zu einem Brand führen.
• Achten Sie darauf, dass Sie beim Einstecken oder Ausstecken des Netzsteckers keine nassen Hände haben, um einen Elektroschlag zu vermeiden.
• Ziehen Sie das Netzkabel aus der Steckdose, wenn Sie das Gerät längere Zeit über nicht verwenden.
• Führen Sie keine Reparaturversuche an einem beschädigten oder nicht funktionstüchtigen Netzkabel durch. Überlassen Sie Reparaturarbeiten ausschließlich dem Kundendienst.

WLAN

• Die für WLAN verwendeten Kanäle und Frequenzen sind je nach Land und Region unterschiedlich.
• Stellen Sie die entsprechenden REGION SETTING (WIRELESS) für Ihre Region ein.

WICHTIGE HINWEISE ZUR BEFESTIGUNG

• Dieses Produkt ist nicht für den Gebrauch im Freien gedacht.
• Ein Montagewinkel, der den VESA-Spezifikationen entspricht, ist erforderlich.
• Da der Monitor sehr schwer ist, sollten Sie Ihren Händler vor dem Befestigen, Abmontieren oder Transportieren des Monitors um Rat fragen.
• Für die Wandbefestigung des Monitors sind Spezialkenntnisse erforderlich. Diese Arbeit darf daher nur von einem autorisierten SHARP-Händler durchgeführt werden. Führen Sie diese Arbeit niemals selbst durch. Unser Unternehmen übernimmt keine Verantwortung für Unfälle oder Verletzungen, die sich durch eine falsche Befestigung oder einen falschen Umgang mit dem Gerät ergeben.
• Verwenden Sie den Monitor mit der Vorderseite senkrecht zu einer ebenen Fläche. Nötigenfalls können Sie den Monitor um bis zu 20 Grad nach oben neigen.
• Halten Sie den Monitor beim Tragen an den Griffen und an der Unterseite. Fassen Sie ihn nicht am Bildschirm oder der Ablage an. Das Gerät könnte dadurch beschädigt werden, oder Sie könnten sich dabei verletzen.
• Dieser Monitor sollte bei einer Umgebungstemperatur zwischen 5°C und 35°C verwendet werden. Rund um den Monitor muss genügend Luft sein, damit die Wärme aus dem Geräteinneren gut entweichen kann.

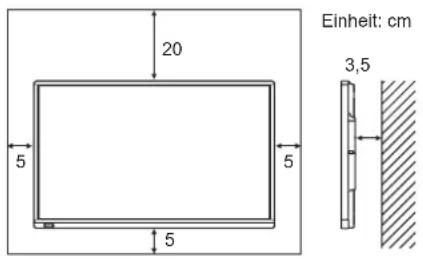

• Wenn es aus irgendeinem Grund schwierig ist, ausreichend Platz frei zu lassen, etwa weil der Monitor in ein Gehäuse eingebaut wird, oder wenn die Umgebungstemperatur außerhalb des zulässigen Bereichs von 5°C bis 35°C liegen könnte, so müssen Sie ein Gebläse installieren oder andere Maßnahmen ergreifen, um die Umgebungstemperatur innerhalb des vorgeschriebenen Bereichs zu halten.
• Die Temperaturbedingungen können sich ändern, wenn der Monitor zusammen mit von SHARP empfohlenem Zubehör verwendet wird. Überprüfen Sie in diesem Fall bitte die für das Zubehör empfohlenen Temperaturbedingungen.
• Wenn Sie zwei oder mehrere Monitor-Einheiten nebeneinander einbauen, achten Sie darauf, dass der Abstand zwischen den Einheiten mindestens 5 mm beträgt, damit kein Druck auf die Nebeneinheit oder Struktur durch die thermische Wärmeentwicklung entstehen kann.
• Alle Belüftungsöffnungen müssen stets frei bleiben. Wenn die Temperatur innerhalb des Monitors ansteigt, kann dies zu Fehlfunktionen führen.
• Stellen Sie den Monitor nicht auf ein anderes Gerät, das Wärme erzeugt.
• Verwenden Sie das Gerät nicht an Orten, an denen es direkter Sonneneinstrahlung oder anderem starken Lichteinfall ausgesetzt ist. Weil für die Bedienung Infrarotstrahlen verwendet werden, können Störungen durch Lichteinfall verursacht werden.
• Wenn mehrere Monitore in der Nähe voneinander verwendet werden, stellen Sie sicher, dass der Infrarot-Sender/Empfänger nicht die anderen beeinträchtigt.

Technische Daten

Modell PN-70TW3A PN-60TW3A
Leistungsaufnahme	AC 100 V - 240 V, 2,7 A, 50/60 Hz	AC 100 V - 240 V, 2,3 A, 50/60 Hz
Betriebstemperatur * 5°C bis 35°C
Relative Luftfeuchtigkeit 20% bis 80% (Keine Kondensation)
Stromverbrauch (Maximal) 235 W 190 W
Abmessungen (ohne Vorsprünge) (mm)	Ca. 1647 (W) x 94 (D) x 1010 (H)	Ca. 1437 (W) x 94 (D) x 890 (H)
Gewicht (kg)		Ca. 61

Ca. 48

* Die Temperaturbedingungen können sich ändern, wenn das Monitor zusammen mit von SHARP empfohlenem Zubehör verwendet wird. Überprüfen Sie in diesem Fall bitte die für das Zubehör empfohlenen Temperaturbedingungen.

Bedingt durch fortlaufende technische Verbesserungen behält sich SHARP das Recht vor, das Design und die Spezifikationen ohne vorherige Ankündigung ändern zu können. Die angegebenen Leistungswerte stellen die Nennwerte einer in Serienherstellung produzierten Einheit dar. Geringe Abweichungen bei einzelnen Geräten sind möglich.

Mitgelieferte Komponenten

Sollte eine der angeführten Komponenten fehlen, kontaktieren Sie bitte Ihren Händler.

□ LCD-Monitor: 1
□ Fernbedienung: 1
□ Netzkabel
□ Fernbedienung-Batterie (R-6 (Größe "AA")); 2
□ Kabelklammer: 3

□ Kabelklammer (Einstecktyp): 2

□ Touch-Pen-Adapter (PN-ZL05): 1

□ Drahtlos-Adapter (PN-ZW01): 1

□ Drahtlos-Token: 1

□ CD-ROM (Utility Disk): 1
□ Lizenz für SHARP Display Connect: 1
□ Installationsanleitung (diese Anleitung): 1
□ Touch-Pen (PN-ZL02A): 1
□ Pen-Spitze (für Touch-Pen): 2

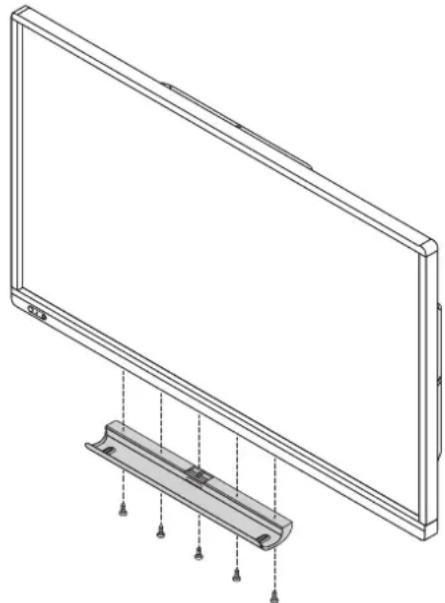

□ Ablage: 1
□USB-Kabel:1
□ Schwamm: 1
□ Kamerahalterung: 1
□ Kameraschraube (Zollgewinde): 1
□ Touch-Pen-Adapterschraube

(Stufenschraube, M3): 1

□ Ablagenschrauben (M3): 5

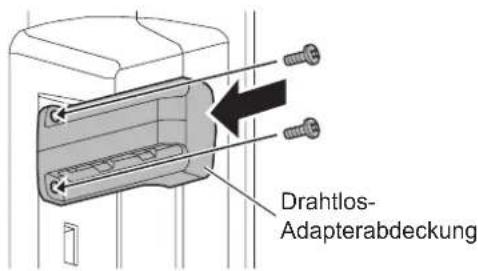

□ Drahtlos-Adapterabdeckung: 1
□ RS-232C-Konvertierungskabel

∅3,5-mm-Miniklinke): 1

□ SHARP-Logo-Aufkleber: 1

Um das Logo zu verdecken, überkleben Sie das SHARP-Logo mit diesem Aufkleber.

* Die SHARP Corporation besitzt die Autorenrechte am Utility Disk Programm. Eine Vervielfältigung dieses Programms ohne schriftliche Genehmigung ist daher nicht gestattet.

* Der Umwelt zuliebe

Batterien dürfen nicht mit dem Restmüll entsorgt werden. Bitte beachten Sie die in Ihrer Region geltenden Entsorgungsvorschriften.

Vorbereitung der Fernbedienung und von Touch-Pen

Einlegen der Batterien

1. Drücken Sie leicht auf den Batteriefachdeckel und schieben Sie ihn in die Richtung des Pfeils.

1. Beachten Sie die Anweisungen im Fachinneren und legen Sie die mitgelieferten Batterien (2 R-6 Batterien, d. h. Größe "AA", Mignonzelle) richtig ein (auf die Plus- (+) und Minus- (-) Seite achten).
2. Schließen Sie die Abdeckung.

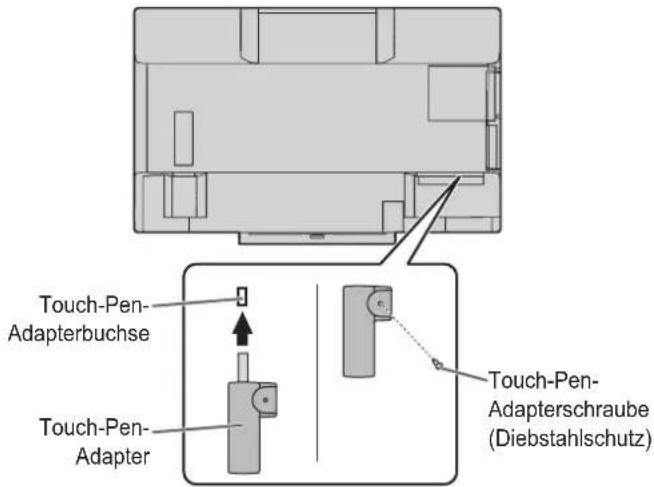

Anschließen des Touch-Pen-Adapters

Stecken Sie den Touch-Pen-Adapter in die Touch-Pen-Adapterbuchse am Monitor, um den Touch-Pen verwenden zu können.

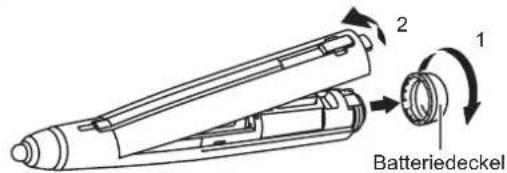

Einsetzen der Batterie

1. Entfernen Sie den Batteriedeckel.
2. Öffnen Sie die Abdeckung und setzen Sie die mitgelieferte Batterie (LR-03 (Größe "AAA")) in den Touch-Pen ein.

Beachten Sie die "+" und "-"-Markierung im Inneren des Touch-Pen und legen Sie die Batterie richtig ausgerichtet ein.

1. Bringen Sie die Abdeckung und den Batteriedeckel wieder an.

TIPPS

- Um einen optional erhältlichen Touch-Pen mit dem Monitor verwenden zu können, muss der Touch-Pen im Touch-Pen-Adapter registriert sein. (Paarung) Für Einzelheiten wird auf die Bedienungsanleitung für das Touch pen Management Tool verwiesen.

Anschließen des Drahtlos-Adapters

Um den Computer drahtlos mit dem Monitor zu verbinden, schließen Sie den Drahtlos-Adapter (im Lieferumfang enthalten) am Monitor an.

1. Entfernen Sie Schraube, die neben dem Drahtlos-Adapter-Port am Monitor angebracht ist.

1. Schließen Sie den Drahtlos-Adapter (im Lieferumfang enthalten) am Drahtlos-Adapter-Port an.

1. Befestigen Sie die Drahtlos-Adapterabdeckung (im Lieferumfang enthalten) und ziehen Sie diese mit der in Schritt 1 entfernten Schraube fest.

! Vorsicht

- Am PN-60TW3A steht der Drahtlos-Adapter am Monitor hervor. Achten Sie darauf, dass Sie nicht gegen den Anschluss stoßen oder daran ziehen.

Anschließen des Drahtlos-Tokens

Das Drahtlos-Token enthält die "MirrorOp for SHARP" Software, die zum drahtlosen Verbinden eines Computers verwendet wird. Verbinden Sie das Drahtlos-Token mit dem Computer, auf dem eine drahtlose Anzeige erfolgen soll. Weitere Informationen finden Sie im Bedienungsanleitung des Wireless Controller.

Anschlüsse

! Vorsicht

• Schalten Sie unbedingt den Hauptschalter aus und ziehen Sie den Netzstecker, bevor Sie Kabel anschließen oder abziehen. Lesen Sie auch das Handbuch des Gerätes, das Sie an den Monitor anschließen möchten.
• Verwechseln Sie beim Anschließen nicht die Signaleingänge mit den Signalausgänge. Dies könnte zu Fehlfunktionen und anderen Problemen führen.

Zur Steckdose

1. Netzsteckerbuchse
2. Netzkabel (im Lieferumfang enthalten)
3. Anschlüsse für externe Lautsprecher
4. Audio-Ausgangsanschluss
5. DisplayPort-Ausgangsanschluss
6. Touch-Pen-Adapterbuchse
7. USB 1-Buchse (für Touch-Panel)
8. LAN-Anschluss
9. D-Sub1-Eingangsanschluss
   10.DisplayPort-Eingangsanschluss
   11.HDMI1-Eingangsanschluss
   12.Audio1Eingangsanschluss
   13.RS-232C-Eingangsanschluss
   14.USB2-Buchse (für Touch-Panel)
10. D-Sub2-Eingangsanschluss
    16.HDMI2-Eingangsanschluss
    17.HDMI3-Eingangsanschluss
11. Audio2Eingangsanschluss

Wireless Controller-Anschluss

1. Drahtlos-Adapter-Port
   20.USBBuchse
   21.LAN-Anschluss

TIPPS

- Stellen Sie die Audioeingangsbuchse für die einzelnen Eingangsmodi in AUDIO SELECT

Eingangsmodus	Audioeingangsanschluss(Werkseinstellung)
D-SUB1 Audio1 Eingangsanschluss
D-SUB2 Audio2 Eingangsanschluss
DisplayPort DisplayPort-Eingangsanschluss
HDMI1 HDMI1-Eingangsanschluss
HDMI2 HDMI2-Eingangsanschluss

Eingangsmodus	Audioeingangsanschluss(Werkseinstellung)
HDMI3 HDMI3-Eingangsanschluss
Direct Drawing(Direktes Zeichnen)	Audio1 Eingangsanschluss
Wireless (Drahtlos)	Drahtlos

• Um das Touch-Panel mit einem Computer verwenden zu können, der am Videoeingangsanschluss dieses Monitors angeschlossen ist, müssen das Touch-Panel und der Computer miteinander verbunden sein und das Touch pen Management Tool sowie die Pen Software müssen von der mitgelieferten CD-ROM im Computer installiert worden sein.
  Wenn der Information Display Downloader installiert wurde, können Sie die neusten Versionen der Software prüfen und downloaden.
• Zur Verwendung eines Touch-Panels mit einem Computer, der an der Unterseite angeschlossen ist, verwenden Sie die USB 1-Buchse.
  Zur Verwendung eines Touch-Panels mit einem Computer, der an der Seite angeschlossen ist, verwenden Sie die USB 2-Buchse. (Werkseinstellung. Kann unter TOUCH INPUT SELECT im Menü SETUP geändert werden.)
• Das Setup-Programm für den SHARP Display Connect und Touch Viewing Software steht über den Information Display Downloader zum Download bereit.
• Um einen Computer-Bildschirm drahtlos auf dem Monitor anzuzeigen, verwenden Sie MirrorOp for SHARP und den integrierten Wireless Controller.
  Im Wireless (Drahtlos) Modus kann das Touch-Panel auch mit einem Computer verwendet werden, auf dem das Touch pen Management Tool nicht installiert wurde.
• Für die Installation und Verwendung der Software wird auf die jeweilige Bedienungsanleitung verwiesen.
  • Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.
• DisplayPort ist ein geschütztes Warenzeichen von Video Electronics Standards Association.
• Adobe, Acrobat, und Acrobat Reader sind in den USA und/oder anderen Ländern entweder geschützte Warenzeichen oder Warenzeichen von Adobe Systems Incorporated.
• MirrorOp ist ein geschütztes Warenzeichen von Awind, Inc.
• Alle andere Markenprodukt und Produktnamen sind Warenzeichen oder geschützte Warenzeichen der betreffenden Urheberrechtinhaber.

Ein- und ausschalten

! Vorsicht

• Schalten Sie zuerst den Monitor und erst danach den Computer oder ein anderes Wiedergabegerät ein.
• Schalten Sie den Monitor einmal am Tag in den ausgeschalteten Zustand (Standby-Modus), um die Leistungsfähigkeit des Wireless Controllers aufrechtzuerhalten.
• Warten Sie zwischen dem Ein- und Ausschalten des Hauptnetzschalters oder der POWER-Taste immer mindestens 5 Sekunden. Ist der zeitliche Abstand kurz, kann es zu Fehlfunktionen kommen.

Einschalten des Netzstroms

! Vorsicht

• Die Hauptstromversorgung muss mithilfe des Hauptnetzschalters ein- und ausgeschaltet werden. Während der Hauptschalter eingeschaltet ist, darf das Netzkabel nicht abgezogen/angeschlossen oder der Trennschalter ein- und ausgeschaltet werden.
- Für eine komplette elektrische Trennung muss der Netzstecker abgezogen werden.

Einschalten

1. Drücken Sie auf die POWER-Taste.


POWER-Taste / Betriebs-LED

Status	Betriebszustand des Monitors
Leuchtet grün Monitor eingeschaltet
Leuchtet orange	Monitor ausgeschaltet(Standby-Modus)
Grün blinkend	Eingangssignal-Wartemodus

■Betriebsmodus

Wenn der Monitor zum ersten Mal in Betrieb genommen wird, erscheint das Betriebsmodus-Einstellfenster. Wählen Sie hier MODE1 oder MODE2 aus. MODE1

...... OFF IF NO OPERATION ist auf ON gesetzt, und POWER SAVE MODE ist auf ON gesetzt. (Diese Einstellungen können nicht geändert werden.) Legt fest, ob der Monitor in den Standby-Modus wechseln soll, wenn für mehr als 4 Stunden kein Befehl über die Fernbedienung, oder über das LAN empfangen wird. Der Stromverbrauch wird im Standby-Modus minimiert.

MODE2

...... Ermöglicht den Standardbetrieb. OFF IF NO OPERATION ist auf OFF gesetzt, und POWER SAVE MODE ist auf OFF gesetzt. Diese Einstellungen können geändert werden.

Auch nach erfolgter Einstellung können Änderungen mittels OPERATION MODE im Menü des Monitors vorgenommen werden. (Siehe Bedienungsanleitung.)

■Einstellung von Datum/Uhrzeit

- Wenn der Monitor zum ersten Mal eingeschaltet wird, muss die Zeit erst eingestellt werden. Es erscheint der Einstellbildschirm für Datum/Uhrzeit. Stellen Sie das Datum und die Uhrzeit ein.

1. Drücken Sie auf oder, um das Datum und die Uhrzeit auszuwählen, und drücken Sie auf oder, um die Zahlenwerte zu ändern.

2. Drücken Sie auf ENTER.

3. Stellen Sie jetzt das Datum und die Uhrzeit ein.

4. Der Bildschirm für die Einstellung des Datums bzw. Der Uhrzeit schließt sich automatisch, wenn innerhalb von ca. 15 Sekunden keine Bedienung erfolgt. Datum und Uhrzeit können mit DATE/TIME SETTING im Menü SETUP eingestellt werden, wenn der Bildschirm für die Einstellung des Datums bzw. der Uhrzeit verschwindet.

TIPPS

• Geben Sie das Datum in der Reihenfolge "Tag/Monat/Jahr" ein.
• Geben Sie die Zeit in der 24h-Schreibweise ein.
  • Die Uhr wird mithilfe der internen Batterie betrieben.
• Wenn beim Einschalten des Geräts das Fenster zur Einstellung von Uhrzeit und Datum erscheint, obwohl Sie Zeit und Datum bereits eingestellt haben, ist möglicherweise die interne Batterie leer. Wenden Sie sich für den Austausch der Batterie an Ihren SHARP-Händler oder das nächstgelegene SHARP Servicecenter.
• Geschätzte Lebensdauer der internen Batterie: circa 5 Jahre (abhängig von der Nutzung des Monitors)
• Die im Gerät enthaltene Batterie wurde vor der Auslieferung im Werk eingelegt. Es besteht daher die Möglichkeit, dass sie nicht so lange hält wie erwartet.

Ausschalten

1. Drücken Sie auf die POWER-Taste.

Der Monitor wechselt in den Standby-Modus.

!Vorsicht

• Wenn das Gerät ausgeschaltet ist, kann der WLAN-Zugangspunkt des Wireless Controller nicht verwendet werden.
• Beim Ausschalten gehen alle handschriftlichen Daten in den Modi Wireless (Drahtlos) und Direct Drawing (Direktes Zeichnen) verloren. Vor dem Ausschalten sollten Sie stets alle erforderlichen Daten speichern.
  In den Modi Direct Drawing (Direktes Zeichnen) oder Wireless (Drahtlos) wird eine Bestätigungsmeldung angezeigt, wenn die POWER-Taste gedrückt wurde.
• Wird der Monitor per SCHEDULE , LAN-Steuerung oder OFF IF NO OPERATION ausgeschaltet, müssen Sie alle Daten, die Sie noch brauchen, im Vorfeld speichern. Der Monitor wird auch dann ausgeschaltet, wenn noch nicht gespeicherte Daten vorhanden sind. (Die Daten gehen verloren.)

Wichtige Hinweise zur Befestigung (Für SHARP-Händler und Servicetechniker)

• Für das Befestigen, Abmontieren oder Transportieren des Monitors müssen mindestens 4 Personen zur Verfügung stehen. (PN-60TW3A: mindestens 3 Personen.)
• Verwenden Sie dazu einen Wandhalterung, der für die Befestigung des Monitors geeignet ist.
• Dieser Monitor wurde für die Befestigung an einer Betonwand oder an einer Betonsäule gebaut. Vor der Aufstellung des Monitors kann es notwendig sein, Wände, die aus bestimmten Materialien (z.B. Gips, dünnem Kunststoff usw.) bestehen, entsprechend zu verstärken.
  Der Monitor und der Befestigungswinkel dürfen nur an einer Wand montiert werden, die mindestens das vierfache Gewicht des Monitors tragen kann. Wählen Sie das für Material und Wandstruktur jeweils am besten geeignete Befestigungsverfahren aus.
• Verwenden Sie die M6-Schrauben, die 8 bis 10 mm länger als die Dicke des Montagewinkel sind, zum Befestigen des VESA-kompatiblen Montagewinkel.

• Verwenden Sie keinen Schlag-oder Akkuschrauber.
• Überprüfen Sie nach der Befestigung des Monitors sorgfältig, dass der Monitor sicher befestigt ist und sich auf keinen Fall von der Wand oder der Befestigungsvorrichtung lösen kann.
• Verwenden Sie für die Installation nur VESA-Befestigungen.

■Anbringen der Ablage

Verwenden Sie zum Sichern der Ablage 5 Ablagenschrauben (M3) (im Lieferumfang enthalten).

Dieser LCD FARBMONITOR ist mit TOUCH-PEN und DRAHTLOS-ADAPTER ausgestattet.

Hiermit erklärt Sharp, dass der Funkanlagentyp TOUCH-PEN mit PN-ZL02A/PN-ZL05 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.shart.pu documents-of-conformity

- Technische Daten

Frequenzbereich: 2402 MHz bis 2480 MHz

Leistung der Funkübertragung: Weniger als 5 dBm

Hiermit erklärt Sharp, dass der Funkanlagentyp DRAHTLOS-ADAPTER PN-ZW01 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.sharp.eu/documents-of-conformity

- Technische Daten

Frequenzbereich: 2400 MHz bis 2483,5 MHz / 5150 MHz bis 5250 MHz

Leistung der Funkübertragung: Weniger als 20 dBm / 23 dBm (EIRP)

Frequentiebereik: 2402 MHz tot 2480 MHz

[Deutschland (DE)] Nur zur Verwendung in Innenräumen.

[España (ES)] Uso en interiores solamente.
