Produkttyp	Kompressor / Elektrische Luftpumpe
Marke	SilverCrest
Modell	SGP 230 A1
Versorgungsspannung	230 V ~, 50 Hz
Nennleistungsaufnahme	170 W
Nenndruck	0,055 bar
Luftfördermenge	60 m³/h
Schutzklasse	I
Schutzart	IP20
Betriebsart	Aussetzbetrieb S2 (max. 30 Min.)
Funktionen	Aufblasen und Entlüften
Mitgelieferte Adapter	3 Adapter für Standardventile (Innendurchmesser ab 8 mm), Schraubventil, Entlüftungsventil
Vorgesehene Verwendung	Aufblasen/Entlüften von Luftmatratzen, Schlauchbooten, Planschbecken und anderen großen Artikeln für den Haushaltsgebrauch
Nicht vorgesehene Verwendung	Nicht geeignet zum Aufpumpen von Auto- oder Fahrradreifen
Wartung und Reinigung	Mit einem feuchten Tuch oder einer Bürste reinigen; nicht mit Wasser besprühen oder Lösungsmittel verwenden
Elektrische Sicherheit	Nicht Regen oder Feuchtigkeit aussetzen; Netzkabel nicht austauschbar; vor Reinigung Netzstecker ziehen
Garantie	36 Monate für den Haushaltsgebrauch (12 Monate für gewerbliche Nutzung)
Ersatzteile	Erhältlich beim Händler oder beim Grizzly Service-Center
Zertifizierungen	CE gemäß Richtlinien 2006/95/EG und 2004/108/EG

Häufig gestellte Fragen - SGP 230 A1 SILVERCREST

Welche Artikel kann ich mit dem Kompressor SilverCrest SGP 230 A1 aufblasen?

Dieses Gerät ist zum Aufblasen und Entlüften von Luftmatratzen, Schlauchbooten, Kinderplanschbecken und anderen großen Artikeln für den Haushaltsgebrauch bestimmt. Es ist nicht geeignet zum Aufpumpen von Auto- oder Fahrradreifen.

Wie verwende ich die mitgelieferten Adapter?

Das Gerät wird mit 3 Adaptern geliefert. Adapter 1 eignet sich für Standardventile mit einem Innendurchmesser ab 8 mm. Adapter 2 ist für Artikel mit Schraubventil (zum Entlüften muss das Ventil herausgeschraubt werden). Adapter 3 ist für Artikel mit Entlüftungsventil.

Wie lange ist die maximale Dauerbetriebszeit?

Der Dauerbetrieb darf 30 Minuten nicht überschreiten. Danach kann das Gerät überhitzen und beschädigt werden. Es handelt sich um einen Aussetzbetrieb (S2).

Wie reinige ich den Kompressor?

Ziehen Sie vor der Reinigung den Netzstecker. Verwenden Sie ein feuchtes Tuch oder eine Bürste, um die Lüftungsschlitze, Luftöffnungen und das Gehäuse zu reinigen. Niemals Wasser aufsprühen und keine Lösungsmittel oder Reinigungsmittel verwenden.

Was tun, wenn das Netzkabel beschädigt ist?

Wenn das Netzkabel beschädigt ist, ziehen Sie sofort den Stecker aus der Steckdose. Das Kabel kann nicht ausgetauscht werden; das Gerät muss entsorgt und durch ein neues ersetzt werden.

Ist das Gerät für den Außeneinsatz geeignet?

Nein, das Gerät darf nicht Regen oder Feuchtigkeit ausgesetzt werden. Es ist nach IP20 klassifiziert, was bedeutet, dass es nicht gegen Wasser geschützt ist. Verwenden Sie es nur an einem trockenen Ort.

Wie blase ich einen Artikel auf?

Stellen Sie sicher, dass das Gerät ausgeschaltet ist (Schalter auf 0). Schließen Sie es an. Entfernen Sie die Ventilkappe des Artikels. Setzen Sie den passenden Adapter auf den Luftauslass (INFLATE). Stecken Sie den Adapter in das Ventil. Schalten Sie das Gerät ein (Position I). Nach dem Aufblasen schalten Sie das Gerät aus (Position 0) und entfernen den Adapter. Schließen Sie das Ventil.

Wie entlüfte ich einen Artikel?

Entfernen Sie die Ventilkappe. Setzen Sie den passenden Adapter auf den Luftauslass (INFLATE). Stecken Sie den Adapter in das Ventil. Schalten Sie das Gerät ein (Position I). Nachdem die Luft abgelassen wurde, schalten Sie das Gerät aus und entfernen den Adapter.

Was tun bei ungewöhnlichen Geräuschen oder Eindringen von Fremdkörpern?

Schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker. Versuchen Sie nicht, es selbst zu reparieren. Kontaktieren Sie das autorisierte Service-Center.

Wie ist die Garantie für diesen Kompressor?

SilverCrest gewährt eine Garantie von 36 Monaten für den Haushaltsgebrauch. Bei gewerblicher Nutzung oder als Ersatzgerät beträgt die Garantie 12 Monate. Schäden durch natürlichen Verschleiß, Überlastung oder unsachgemäße Verwendung sind ausgeschlossen.

BEDIENUNGSANLEITUNG SGP 230 A1 SILVERCREST

Originalbetriebsanleitung

Elektrische Geblasepumpe SGP 230 A1

Verwendung

Das Gerät ist zum Aufpumpen und Entlüften von Luftmatratzen, Schlauchbooten, Planschbecken und sonstigen großvolumigen Aufblasartikeln für den tatsächlichen Gebrauch bestimmt.

Esistnicht geeignetzum Aufpumpen von Fahrrad-oder Autoreifen.

Jede andere Verwendung kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

DE AT OH

SILVERCREST

Bildzeichen auf dem Gerät

Bitte lessen Sie vor der ersten Inbetriebnahme zu ihrer Sicherheit und für die Sicherheit anderer diese Betriebsanleitung aufmerksam durch, bevor Sie das Gerät benutzen. Bewahren Sie die Anleitung gut auf und geben Sie an jeder nachfolgenden Benutzer weiter, damit die Informationen jederzeit zur Verfugung stehen.

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gerat nicht dem Regen aussetzen

Sicherheitshinweise

Achtung! Beim Gebrauch des Gerätes sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgebung folgende grundsätzliche Sicherheitsmaßnahmen zu beachten:

SILVERCREST

Vorsicht: So vermeiden Sie Unfälle und Verletzungen:

Sicherheit von Personen:

• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielten.

• Halten Sie das Gerät von Menschen - vor allem Kindern - und Haustieren fern.

• Im Arbeitsbereich ist der Benutzer Dritten gegenüber für Schäden verantwortlich, die durch die Benutzung des Gerätes verursacht wurden.

• Richten Sie das Gerät während des Betriebs keinesfalls auf sich selbst oder andere Personen, insbesondere nicht auf Augen und Ohren. Es besteht Verletzungsgefahr.

• Lassen Sie das Gerät nicht unbeaufsichtigt laufen und beachten Sie die Fülhinweise

DE AT CH

SILVERCREST

des Aufblasartikels. Der Aufblasartikel kann platzen und schwere Verletzungen hervorrufen.

• Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.

Vorsicht: So vermeiden Sie

daraus resultierende Personenschäden:

Arbeiten mit dem Gerät:

• Prufen Sie das Gerät vor Inbetriebnahme auf Beschädigungen und benutzen Sie es nur in einwandfreiem Zustand.

• Setzen Sie das Gerät weder Regen noch feuchter Witterung aus und halten Sie es nicht mit Wasser in Berührung kommt. Es besteht die Gefahr eines elektrischen Schlages.

SILVERCREST

DE AT CH

• Halten Sie s am tliche Öffnungen des Gerätes während des Betriebs frei. Verschlieben Sie die Öffnungen nicht mit Händen oder Fingern und decken Sie das Gerät nicht ab. Es besteht Überhitzungsgefahr.
• Achten Sie daraufuf, dass weder Sand noch andere keine Fremdkörper in die Luftseinlass- oder Luftauslassöffnung gelangen.
• Benutzen Sie das Gerät nicht in der Höhe von entzündbaren Flüssigkeiten oder Gassen. Saugen Sie keine halten Dämpfe an. Bei Nichtbeachtung besteht Brand- oder Explosionsgefahr.

• Schalten Sie das Gerät aus undziehen Sie den Stecker aus der Steckdose:

• wenn Sie das Gerät nicht benutzen;

• wenn Sie das Gerät unbeaufsichtigt setzen;
• wenn Sie Reinigungs- oder Wartungsarbeiten vornehmen;
• wenn das Anschlusskabel beschädigt ist;

• nach dem Eindringen von Fremdkörpern oder bei abnormalen Gerauschen.

• Benutzen Sie nur Zubehör, das vom Hersteller geliefert und empfohlen wird.
  Versuchen Sie nicht, das Gerät selbst zu reparieren.

DE AT CH

SILVERCREST

Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

Elektrische Sicherheit:

• Benutzen Sie das Gerät nicht, wenn sich der Schalter nicht ein- und ausschalten lasst. Lassen Sie beschädigte Schalter ersetzen.

• Tragen Sie das Gerät nicht am Kabel. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

• Überprüfen Sie vor jeder Benutzung das Netzkabel und das Verlängerungskabel auf Schäden und Alterung. Benutzen Sie das Gerät nicht, wenn das Kabel beschädigt oder abgenutzt ist.

• Ziehen Sie bei Beschädigung des Kabels(sofort den Stecker aus der Steckdose. Berühren Sie auf keinen Fall das Netzkabel, solange der Netzstecker nicht gezogen ist.

• Die Anschlussleitung these Gerätes kann nicht ersetzt werden. Bei Beschädigung der Leitung ist das Gerät zu verschritten.

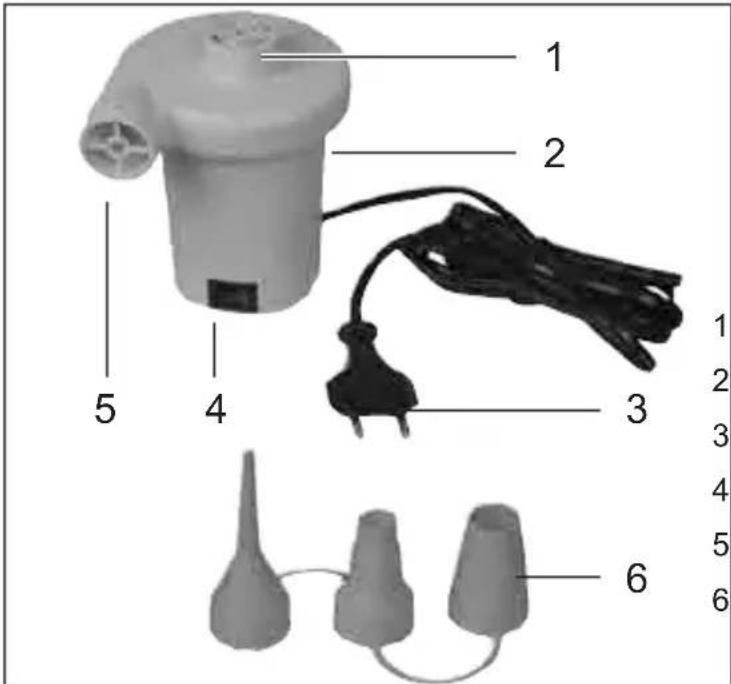

Geräte-Beschreibung

1| Lufteinlass-Öffnung
2| Pumpen-Gehäuse
3| Anschlusskabel
4 Ein-/Ausschalter
5| Luftauslass-Öffnung
6 Ventiladapter

DE AT OH

SILVERCREST

Bedienung

Vergewissern Sie sich, dass das Gerät ausgeschelt ist (Ein-/Ausschalter Stellung „0“) und schreiben Sie es an die Netzspannung an.

Das Gerät ist nicht für den Dauereinsatz geeignet. Ein Betrieb von länger als 30 Minuten kann zur Überhitzung und Schädigung des Gerätes führen. Soltte das Gerät überlastet sein, schalten Sie es sofort ab und nehmen Sie es erst wieder in Betrieb, wenn es abgekühlt ist.

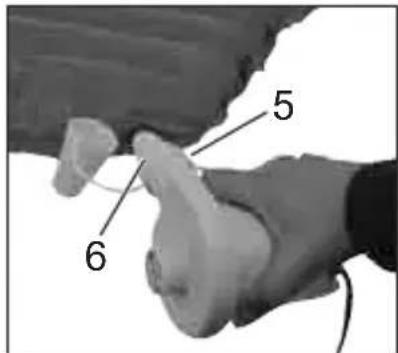

Aufpumpen

1. Nehmen Sie die Ventilkappe des Aufblasartikels ab.
2. Montieren Sie den passenden Ventiladapter (6) auf die Luftauslass-Öffnung INFLATE (5) der Pumpe (Bajonettverschluss).
3. Stecken Sie den Ventiladapter (6) in das Ventil des Aufblasartikels.

SILVERCREST

1. Schalten Sie das Gerät ein (Ein-/Ausschalter Stellung „l").
2. Wenn das gewünschte Füllvolumen erreicht ist, schalten Sie das Gerät ab (Ein-/Ausschalter Stellung „0“) und entfern den Ventil-Adapter (6).
3. Setzen Sie die Ventilkappe des Aufblasartikels wieder auf.

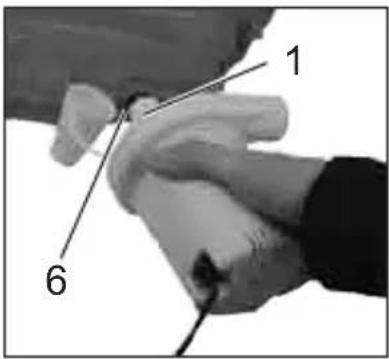

Absaugen

1. Montieren Sie den passenden Ventiladapter (6) auf die Luftinlass-Öffnung DEFLATE (1) der Pumpe durch Aufschieben.
2. Nehmen Sie die Ventilkappe des Aufblasartikels ab und stecken Sie den Ventiladapter (6) in das Ventil des Aufblasartikels.
3. Schalten Sie das Gerät ein (Ein-/Ausschalter Stellung „I").
4. Wenn der Aufblasartikel vollständig geleert ist, schalten Sie das Gerät ab (Ein-/Ausschalter Stellung „0") und entfern den Ventil-Adapter (6).

DE AT CH

SILVERCREST

Adapter

Adapter 1:

Jem Innendurchmesser

entil. Das Entlüften ist und mit Adapter 2

Für Aufblasartikel mit Entlüftungsventil.

SILVERCREST

DE AT CH

Reinigung

Das Gerätarf weder mit Wasser abgespritz werden, noch in Wasser gelegt werden. Verletzungsgefahr durch elektrischen Schlag.

Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Sie konnten das Gerät damit irreparabel beschädigen.

• Halten Sie Luftungsschlitze, die Luftteinlass- und Luftauslass-Öffnungen und das Gehäuse des Gerätes sauber. Verwenden Sie zum Reinigen ein feuchtes Tuch oder eine Bürste.

Entsorgung/ Umweltschutz

Führer Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

DE AT CH

SILVERCREST

Elektrogeräte gehoren nicht in den Hausmull.

Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführten werden. Fragen Sie hierzu unser Service-Center.

Garantie

• Für diesen Gerät leisten wir 36 Monate Garantie. Für gewerbliche Nutzung und Aus-tauschgeräte gilt eine verkürzte Garantie von 12 Monaten, gemäß den gesetzlichen Bestimmungen.

Bei Vorliegen eines berechtigten Garantiefalles bitten wir um Kontaktaufnahme mit unserem Service-Center. Dort erhalten Sie weitere Informationen über die Reklamationsbearbeitung.

• Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäß Bedi-nung zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Bestimmte

SILVERCREST

DE AT CH

Bauteile unterliegen einem normalen Verschleib und sind von der Garantie ausgeschlossen. Insbesondere zahlen hierzu Ventiladapter, sofern die Beanstandungen nicht auf Materialfehler zurückzuführen sind.

• Voraussetzung für Garantieleistungen ist zudem die Einhaltung der Hinweise zur Reinigung und Wartung.
• Schäden, die durch Material- oder Herstellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt.

Voraussetzung ist, dass das Gerät unzerlegt und mit Kauf- und Garantienachweis an unser Service-Center zurückgegeben wird.

• Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserem Service-Center durchfuhren setzen. Unser Service-Center erstellt Ohnen bereits einen Kostenvoranschlag. Wir können nur Geräte darbeiten, die ausreichend verpackt und frankiert eingesandt wurden.
• Achtung:itte liefern Sie Ihr Gerät im Reklamations- oder Servicefall gereinigt und mit einem Hinweis auf den Defekt an unsere Service-Adresse. Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschiedte Geräte werden nicht angenommen.

DE AT CH

SILVERCREST

Die Entsorgung ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Technische Daten

Elektrische Geblasepumpe SGP 230 A1

Nenneingangsspannung. 230V\~,50 Hz

Leistungsaufnahme 170 Watt

Kurzzeitbetrieb S2 (max. 30 min)

Schutzklasse

Nenndruck 0,055 bar

Luftfürdermenge 60 m³/h

Schutzart IP20

SILVERCREST

DE AT CH

Ersatzteile

Bitte wenden Sie sich beim Nachkauf von Ersatzteilen an unsere angegebene Service-Adresse oder Fax-Nummer.

EG-Konformitätserkläragung

Hiermit bestätigten wir, dass die Elektrische Geblasepumpe SGP 230 A1 Seriennummer 201103000001 - 201103033280 ab Baujahr 2011 folgenden einschlögigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:

2006/95/EC • 2004/108/EC

Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Nor- men sowie nationale Normen und Bestimmungen angewendet:

EN 60335-1/A13:2008 EN 60335-2-80:2003+A1:2004+A2:2009 EN 55014-1:2006 EN 55014-2:1997+A1:2001 EN 62233:2008 EN 61000-3-2:2006 • EN 61000-3-3:2008

Grizzly Gartengeräte GmbH & Co. KG Am Gewerbepark 2 64823 Groß-Umstadt 16.03.11 (Andreas Gröschi, Technischer Leiter und Dokumentationsbevollmächtigter)
