BEDIENUNGSANLEITUNG 86436 UNOLD

Bedienungsanleitung Modell 86436

Bedienungsanleitung Modell 86436

Technische Daten 8
Symbolerklarung. 8
Für ihre Sicherheit. 8
Derideale Standort 12
Fernbedienung 12
Vor dem ersten Benutzen 13
Display und Bedienfeld 13
Bedieren 14
Reinigen und Pflegen. 15
Überhitzungsschutz 16
Garantiebestimmungen 17
Entsorgung / Umweltschutz 17
Informationen fur den Fachhandel. 17
Service-Adressen 18

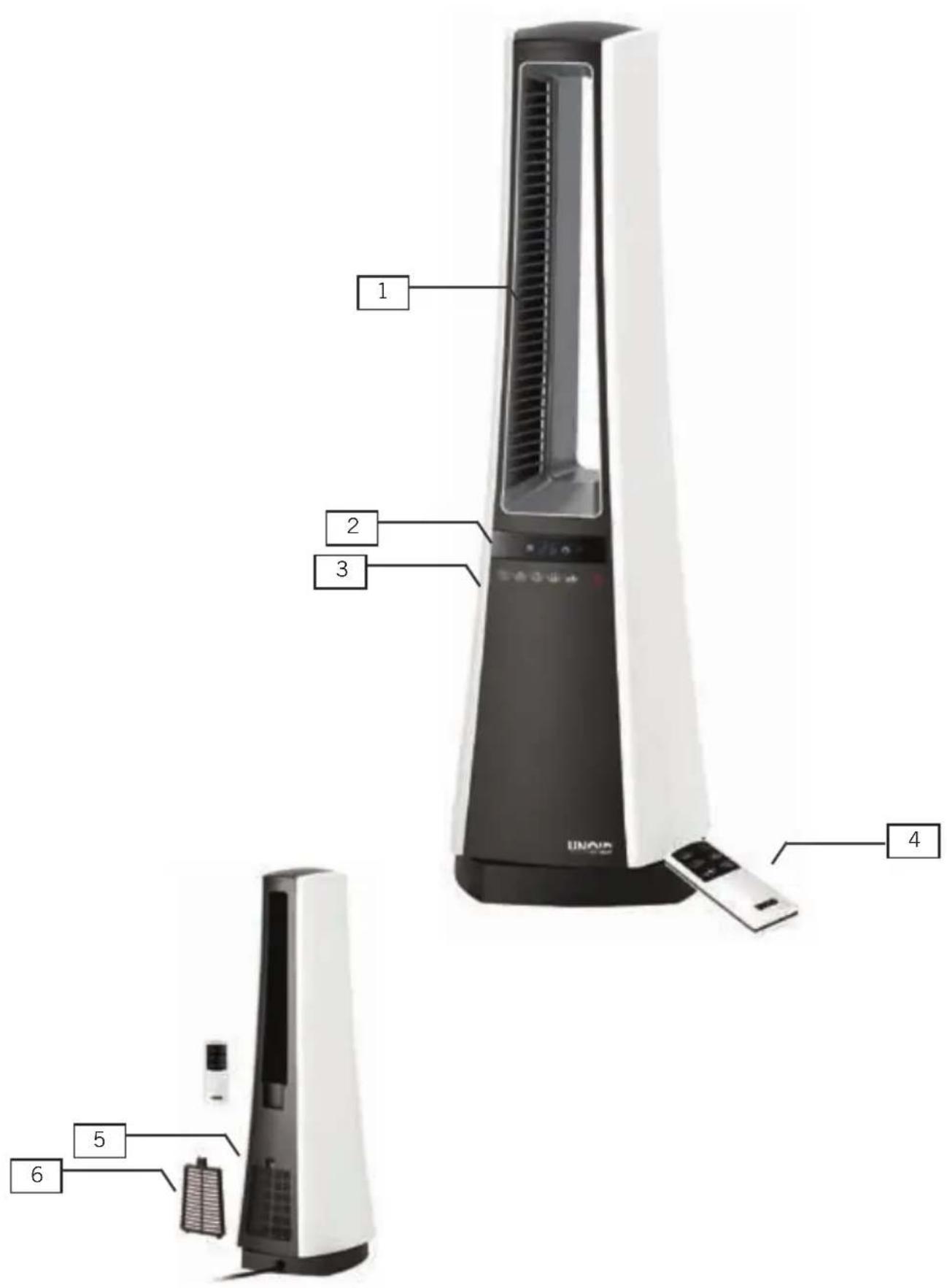

IHR NEUER HEIZLÜFTER

IHR NEUER HEIZLÜFTER

D Ab Seite 8

1 Luftauslass
2 Display
3 Bedienfeld
4 Fernbedienung
5 Filter
6 Filterabdeckung

GB Page 19

1 Air outlet
2 Display
3 Control panel
4 Remote control unit
5 Filter
6 Filter cover

F Page 28

BEDIENUNGSPANLEITUNG MODELL 86436

TECHNISCHE DATEN

Leistung: 1.500 Watt, 220-240 V~, 50 Hz (Stufe I: 750-900 W, Stufe II: 1.500 W)

MaBe: Ca. 20,2 x 23,7 x 69,0 cm (L/B/H)

Zuleitung: Ca. 170 cm

Gewicht: Ca. 4,3 kg

Gehäuse: Kunststoff

Schutzklasse: II

Ausstattung: 3fach-Funktion für Aus/Warmluft/HeiBluft, PTC-Keramik-Heizelement, Staubfilter, 32^ oszillierend (schwenkbar), Überhitzungsschutz, 8-Stunden-Timer, Temperaturanzeige

Zubehor: Bedienungsanleitung, Fernbedienung

Änderungen und Irrtümer in Ausstattungsmerkmalen, Technik, Farben und Design vorbehalten

SYMBOLERKLÄRUNG

Dieses Symbol kennzeichnet eventuelle Gefahren, die Verletzungen nach sichziehen konnen oder zu Schaden am Gerät führen.

Dieses Symbol weist Sie auf eine eventuelle Verbrennungsgefahr hin. Gehen Sie hier immer weiterethers achtsam vor.

Dieses Symbol weist daraufhin, dass das Gerät nicht mit Gegenständen abgedeckt werden harf.

FÜR IHRE SICHERHEIT

Allgemeine Sicherheitshinweise

Bitte lesen Sie die folgenden Anweisungen und bewahren Sie diese auf.

1. Das Gerät kann von Kindern ab 8 Jahren und von Personen mit verringgerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstanden haben. Das Gerät ist kein Spielzeug. Das Säubern und die Wartung des Geräts dürfen von Kindern nur unter Aufsicht durchgeführt werden.

2. Kinder unter 3 Jahren sollen den Gerät fernbleiben oder durchgehend beaufsichtigt werden.

3. Kinder zwischen 3 und 8 Jahren sollen das Gerät nur dann ein-und ausschalten, wenn es sich in seiner vorgesehenen normalen Bedienungsposition befindet, sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder zwischen 3 und 8 Jahren sollen das Gerät weder anschreiben noch bedieren, säubern oder warten.

4. VORSICHT - Teile dieseres Produkts konnen sehr heißt werden und Verbrennungen verursachen! Seien Sie bei Anwesenheit von Kindern und gefährdeten Personen besonderss vorsichtig.

5. Kinder sollen den beaufsichtigt werden, um sicher zu stellen, dass sie nicht mit dem Gerät speilen.

6. Das Gerät an einem für Kinder unzugänglichen Ort aufbewahren.

7. Gerät nur an Wechselstrom mit Spannung gemäß Typenschild anschließen.

8. Dieses Gerätarf nicht mit einer externen Zeitschaltuhr oder einem Fernbedienungssystem betrieben werden.

9. Tauchen Sie das Gerät oder die Zuleitung keinesfalls in Wasser oder andere Flüssigkeiten ein - es besteht Lebensgefahr!

10. Öffnen Sie auf keinen Fall das Gehäuse des Gerätes, es besteht die Gefahr eines Stromschlages!

11. Das Gerät ist ausschließlich für den Haushaltsgebrauch oder ähnliche Verwendungszwecke bestimmt, z. B.

12. Teeküchen in Geschäften, Büros oder sonstigen Arbeitsstätten,

13. zur Verwendung durch Fälle in Hotels, Motels oder sonstigen Beherbergungsbetrieben,
    in Privatpensionen oder Ferienhäusern.

14. Prüfen Sie regelmäßig das Gerät, den Stecker und die Zuleistung auf Verschleiß oder Beschädigungen. Bei Beschädigung des Anschlusskabels oder anderer Teile senden Sie das Gerätitte zur Überprüfung und Reparatur an unseren Kundendienst. Unsachgemäß Reparaturen konnen zu erheblichen Gefahren für den Benutzer führen und haben den Ausschluss der Garantie zur Folge.

15. Das Gerätarf nicht mit Zubehör anderer Hersteller oder Marken benutzt werden, um Schäden zu vermeiden.

16. Nach Gebrauch sowie vor dem Reinigen den Netzstecker aus der Steckdoseziehen. Das Gerät niemals unbeaufsichtigt setzen, wenn der Netzstecker eingesteckt ist.

17. Wir übernehmen keine Haftung für Schäden, die durch falsche Bedienung, Stromausfall, Frostschäden durch schlechte Wärmeisolierung oder für die jeweilige Raumgroße falsch gewählte Heizleistung entstehen.

Sicherheitshinweise zum Aufstellen und Betrieb des Gerätes

1. Das Gerät ist nur für trockene, geschlossene Räume geeignet.
2. Betreiben Sie das Gerät nicht in Garagen, Holzschuppen oder ähnlichen Räumen.
3. Stellen Sie das Gerät nur auf einen ebenen, wärmebeständigen Untergrund.
4. Achten Sie darauf, dass die Zuleitung so verlegt wird, dass ein Stolpern über die Zuleitung ausgeschlossen ist.
5. Wickeln Sie die Zuleitung nie um das Gerät, um Schäden am Kabel zu vermeiden.
6. Ziehen Sie den Netzstecker immer am Stecker aus der Steckdose,ziehen Sie darauf nie an der Zuleitung,um Schaden am Kabel zu vermeiden.
7. Achten Sie daraufuf, dass die verwendete Steckdose leicht zuganglich ist, damit der Stecker bei Gefahr schnell Herausgezogen werden kann.
8. Achten Sie darauf, die Zuleitung nicht einzuklemen oder über Ecken zuziehen, um Schäden an der Zuleitung zu vermeiden.
9. Verwenden Sie nach Möglichkeit kein Verlängerungskabel. Wenn dies nicht vermeidbar ist, wickeln Sie das Verlängerungskabelitte vollständig ab und beachten Sie die Leistungsgrenzen des jeweiligen Kabels.
10. Das Gerät ist während und nach dem Betrieb sehr heißt, achten Sie dazu darauf auf, dass die Zuleitung nicht die bereits Geräteile berühren kann.
11. Stellen Sie das Gerät nicht direkt unter eine Steckdose.
12. Das Gerätarf aus Sicherheitsgründen nicht in der Naze von Waschbecken, Badewannen oder Wasseranschlüssen verwendet werden.
13. Berühren Sie das Gerät nie mit nassen oder feuchten Händen – Lebensgefahr durch Stromschlag!
14. Das Gerät darf aus Sicherheitsgründen nicht für folgende Zwecke genutzt werden: zum Auftauen von eingefrorenen Fahrzeugscheiben/Heizen von Fahrzeug-Innenräumen

in der Tierhaltung bzw. Tierzucht
gewerbliche Nutzung

1. Halten Sie einen ausreichenden Sicherheitsabstand (mindestens 1 Meter) zu anderen Gegenständen wie Möbeln, Vorhängen usw. ein und sorgen Sie dazu, dass die Luft ungehindert einund ausströmen kann.

2. Verwenden Sie das Gerät nicht, um Wäsche zu trocknen - Brand-gefahr.

3. Verlassen Sie nie das Haus, wenn das Gerät eingeschaltet ist. Lassen Sie das Gerät nicht unbeaufsichtigt laufen.
4. Durch die austretende, Höhe Luft konnen Verletzungen entstehen. Halten Sie daher z. B. Kinder unbedingt vom Geräf fern.
5. Um eine Überhitzung des Gerätes auszuschreiben, dürfen nur Räume, die größer als 4 qm² sind, beheizt werden.
6. Stecken Sie keine Gegenstände in die Geräteöffnungen, es besteht die Gefahr eines Stromschlags.
7. Benutzen Sie keine leicht brennbaren Stoffe oder z. B. Sprays in der Nähe des Gerätes - Brandgefahr!
8. Bewahren Sie das Gerät, wenn es nicht genutzt wird, nur in geschlossenen, trockenen Innenräumen auf.
9. Achten Sie darauf, dass sich kein Staub im Gerät ansammelt und reinigen Sie es regelmäßig.

Das Gerät ist während und nach dem Betrieb sehr heißt - Verbrennungsgefahr! Verwenden Sie keine Zeitschaltuhren oder andere externe Ein- und Ausschaltsysteme, um das Gerät zu betreiben. Der interne Überhitzungsschutz kann so unbeabsichtigt zurückgesetzt werden, dadurch besteht Brandgefahr.

Decken Sie das Gerät während des Betriebs nie ab, um eine Überhitzung und dadurch entstehende Brandgefahr zu vermeiden.

Nicht in der Höhe von Waschbecken, Badewannen oder anderen mit Wasser gefüllten Behältnissen betreiben. Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Es besteht die Gefahr eines Stromschlages.

Der Hersteller übernimmt keine Haftung bei fehlerhafter Montage, bei unsachgemäß oder fehlerhafter Verwendung oder nach Durchführung von Reparaturen durch nicht autorisierte Dritte.

DER IDEALE STANDORT

1. Halten Sie ausreichenden Sicherheitsabstand (mindestens einen Meter) zu anderen Gegenständen wie Möbeln, Vorhängen usw. ein.
2. Das Gerätarf nur senkrecht in Betrieb genommen werden.
3. Sorgen Sie davon, dass die Luft ungehindert ein- und ausströmen kann - die Luftstein- und auslösse des Gerätes)dürfen auf keinen Fall verdeckt werden.
4. Stellen Sie das Gerät nur auf einen festen, ebenen Untergrund. Nicht auf weiche Flächen (Sofa, Bett) stellen, da das Gerät umkippen kann.
5. Achten Sie außer dem darauf, das Gerät nicht auf langflorigen Teppichen oder in staubreicher Umgebung aufzustellen.
6. Das Gerätarf aus Sicherheitsgründen nicht in der Nähe von Waschbecken, Badewannen oder Wasseranschlüssen verwendet werden.
7. Stellen Sie das Gerät nicht direkt unter eine Steckdose, und achten Sie daraufauf, dass die verwendete Steckdose jederzeit leicht zugänglich ist.
8. Prüfen Sie, ob die Zuleitung so liegt, dass niemand darüber stolpern kann.
9. Die Zuleitungarfkeine Gehauseteile berühren, da das Kabel schmelzen konnte.

Bitte beachten Sie, dass das Gerät sehr heißt werden kann - Verbrennungsgefahr! Halten Sie insbesondere Kinder vom Gerät fern.

FERNBEDIENUNG

1. Schieber Ben Sie die Abdeckung des Batteriefachs vorsichtig nach unten.
2. Setzen Sie die Batterie ein, achten Sie hierbeiitte unbedingt auf die richtige Polung, zur Orientierung sind entsprechende Markierungen in dem Batteriefach angebracht.
3. Wenn Sie eine Batterie einsetzen, achten Sie darauf, Batterien vom Typ AAA zu verwenden.
4. SchlieBen Sie die Abdeckung.
5. Wenn Sie das Gerät mit der Fernbedienung einstellen, achten Sieitte darauf auf, diese während der Einstellungen immer in Richtung des Heizlufters zu halten.
6. Die Bezeichnungen der Tasten auf der Fernbedienung sind identisch mit den Tasten am Gerät.itte beachten Sie hierzu das Kapitel „Bedienen".

VOR DEM ERSTEN BENUTZEN

1. Entfernene sie alle Verpackungsmaterialien und ggf. Transportsicherungen. Halten Sie Verpackungsmaterialien von Kindern fern - Erstickungsgefahr!
2. Prufen Sie, ob alle aufgeführten Teile vorhanden und intakt sind.
3. Beachten Sie alle Punkte, die im Kapitel „Der ideale Standort“ aufgeführts sind, unduchen Sie einen passenden Standort aus.
4. Wenn Sie das Gerät das ersten Mal nutzen, oder es längerere Zeit nicht in Betrieb war, kann es zu leichter Geruchsbildung kommt.

DISPLAY UND BEDIENFELD

Bedienfeld:

a Taste - Temperatur
b Taste + Temperatur
c Taste Zeitvorwahr
d Taste Oszillation/Schwenk Funktion
e Taste Heizleistung niedrig/hoch
f Taste EIN/AUS

BEDIENEN

1. Beachten Sie alle Hinweise der Sicherheitsbestimmungen.
2. Stellen Sie sicher, dass Sie einen sicheren Standort gewählt haben.
3. Drücken Sie die EIN/AUS-Taste Es ertont ein kurzer Signalton, der Lüfter lauft an.
4. Achtung: Die folgenden Erläuterungen gelten sowohl für das Einstellen am Bedienfeld selbst, als auch über die Fernbedienung. Die Tastenbezeichnung ist jeweils identisch.

Heizleistung

1. Sie haben zwei Heizleistungen zur Wahl:

Stufe „Low“ für niedrigere Leistung (ca. 750-900 Watt)
Stufe „High" für hohe Leistung (ca. 1.500 Watt)

Hinweis: es dauert einen kurzen Moment, bis die höhere Leistung vollständig aktiv ist.

1. Mit der Taste — konnen Sie die gewünschte Leistung auswahlen. Die jeweilige Kontrollleuchte zeigt an, auf welcher Stufe das Gerät arbeitet.
2. Das Gerät heizt solange, bis die gewünschte Temperatur erreicht ist, danach schaltet sich das Gerät aus. Sobald die Raumtemperatur unter die eingestellte Temperatur fällt, schaltet sich das Gerät wieder ein.

Oszillation/Schwenk Funktion

1. Damit ist es möglich, den Luftstrom über eine größere Fläche hinweg zu verteilen, da das Gerät in einem gewissen Radius hin- und herschwenkt.
2. Bei jeder Betriebsart kann die Oszillations-Funktion zugeschaltet werden. Drücken Sie hierfür die Taste . Mochten Sie das Gerät in einer bestimmten Position anhalten, drücken Sie erneut die Taste
3. Schalten Sie die Oszillations-Funktion wieder aus, bevor Sie das Gerät ausschalten.

Zeitvorwahl

1. Über die Taste „Zeitvorwahr" –konnen Sie die gewünschte Laufzeit des Gerätes auswahlen. Dies ist im Bereich 1 bis 8 Stunden in Schritten von 60 Minuten möglich. Drücken Sie die Taste „Zeitvorwahr" so lange, bis die gewählte Zeit aufleuchtet. Nach Ablauf dieser Zeit schaltet sich das Gerät automatisch aus. Wenn Sie keine Zeiteinstellung vornehmen, lauft das Gerät durchgehend.

Temperatur wahlen

1. Mit den Tasten „+“ und „-“, können Sie nun auf der Fernbedienung die gewünschte Temperatur im Rahmen von 4 °C bis 32 °C auswahlen (die gewünschte Temperatur muss jeder über der aktuellen Raumtemperatur liegen).
2. Die gewählte Temperatur wird im Display angezeigt.
3. Das Gerät zeigt anschließend die aktuelle Raumtemperatur an, die eingestellte Temperatur wird automatisch gehalten.

Ausschalten

1. Um das Gerät auszuschalten, drücken Sie die EIN/AUS-Taste undziehen Sie den Netzstecker.

Bitte beachten Sie, dass das Gerät sehr heißt werden kann - Verbrennungsgefahr! Halten Sie insbesondere Kinder vom Gerät fern.

REINIGEN UND PFLEGEN

Schalten Sie das Gerät aus. Ziehen Sie den Stecker aus der Steckdose.

Lassen Sie das Gerät gut abkühlen.

1. Verwenden Sie grundsatzlich keine scharfen Scheuermittel, Stahlwolle, metallischen Gegenstände, frei Reinigungsmittel oder Desinfektionsmittel.
2. Um den Filter zu reinigen, öffnen Sie bereits die Filterabdeckung. Staub im Filter konnen Sie entfernen, wenn Sie vorsichtig einen Staubsauger an den Filter halten.
3. SchlieBen Sie danach die Filterabdeckung sorgfaltig.
4. Staub im Gerät konnen Sie entfernen, indem Sie ebenfalls vorsichtig einen Staubsauger ans Luftteinlassgitter halten.
5. Bewahren Sie den Heizlufter an einem trockenen und sicheren Ort auf, umihn vor Staub, Stößen, Hitze und Feuchtigkeit zu schützen.

ÜBERHITZUNGSSCHUTZ

1. Das Gerät ist mit einer doppelten Überhitzungsschutz-Funktion ausgestattet, der das Gerät bei übermöiger Erwärung über 70^ ausschaltet.
2. Wenn der Überhitzungsschutz ausgelost wurde, schalten Sieitte das Gerät aus, ziehen Sie den Stecker aus der Steckdose und halten Sie das Gerät mindestens 30 Minuten abkühlen.
3. Beseitigen Sie den Ausloser des Überhitzungsschutzes (z. B. zu viel Staub im Gerät, abgedeckte Luftauslassgitter) und nehmen Sie dann das Gerät wieder in Betrieb.
4. Wenn sich das Gerät auch nach Beseitigung der Ursache nicht wieder einschaltenlässt,oder der Überhitzungsschutz ohne erkennbaren Grund einschaltet,nehmen Sieitte Kontakt mit unserem Kundenservice auf.

GARANTIEBESTIMMUNGEN

Wir gewähren auf unsere Geräte eine Garantie von 24 Monaten, bei gewerblichem Gebrauch 12 Monate, ab dem Kaufdatum für Schäden, die bei bestimmungsgemäßem Gebrauch nachweislich auf Werksfehler zurückzuführen sind. Innerhalb der Garantiezeit beheben wir Material- und Herstellungsfehler nach unserem Ermessen durch Reparatur oder Umtausch. Unsere Garantieleistungen gelten ausschließlich für in Deutschland und Österreich verkaufte Geräte. Bei anderen Ländern wenden Sie sich膑 an den zuständigen Importeur. Geräte, für die eine Mängelbeseitigung beansprucht wird, senden Sieitte zusammen mit einer Kopie des maschinell erstellten Kaufbelegs, aus dem das Kaufdatum ersichtlich sein muss, sowie einer Fehlerbeschreibung gut verpackt und freiemacht an unseren Kundendienst. Im Garantiefall werden dem Kunden in Deutschland und Österreich entwickelte Versandkosten zurückerstattet. Von der Garantie ausgeschlossen sind Schäden durch Verschleiß, unsachgemäß Handhabung und Nichteinhaltung der Wartungs- und Pflegeanweisungen. Der Garantianspruch erlischt, wenn Reparaturen oder Eingriffe am Gerät von dritter Stelle vorgenommen werden. Eventuelle Ansprüche des Endverbrauchers gegenüber dem Verkauf oder Handlender werden durch diese Garantie nicht eingeschrankt.

ENTSORGUNG / UMWELTSCHUTZ

Unsere Geräte werden auf hohem Qualitätsniveau für eine large Nutzungsdauer her ge stellt. Regelmäßige Wartung und fachge rechte Reparaturen durch unseren Kunden Dienst können die Nutzungsdauer des Gerätes verlangern. Wenn ein Gerät defekt und nicht mehr zu reparieren ist, beachten Sieitte: Dieses Produkt darf nicht zusammen mit dem normalen Hausmüll entsorgt werden. Sie müssen diesen Produkt an einer ausgewiesen Sammelstelle zum Recycling von elektrischen oder elektronischen Geräten ab liefern. Durch das separate Sammeln und Recycleln von Abfallprodukten halten Sie mit, die natürlichen Ressourcen zu schonen und stellen sicher, dass das Produkt in gesundheits- und umweltverträglicher Weise entsorgt wird.

Verbrauchte Batterien gehoren nicht in den Hausmüll.itte entsorgen Sie diese uber ihren Elektrohandler oder die jeweiligeCOMMUNALE Sammelstelle.

INFORMATIONEN FÜR DEN FACHHANDEL

Hiermit erklärt die UNOLD AG, dass sich der Heizlüfter 86436 in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektromagnetische Verträglichkeit (2014/30/EU) und der Niederspannungsrichtlinie (2014/35/EC) befindet.

Die Übereinstimmung mit den Regularien bezieht sich auf den Tag der Erstellung dieser Erklärung.

Hockenheim, 28.5.2013

UNOLD AG, Mannheimer Straße 4, 68766 Hockenheim

SERVICE-ADRESSEN

DEUTSCHLAND

Mannheimer StraBe 4
68766 Hockenheim

Kundendienst
Telefon [phone]
Telefax +49 (0) 6205/94 18-22
E-Mail [e-mail]
Internet www.unold.de

Sie möchten innerhalb der Garantiezeit ein Gerät zur Reparatur einsenden? Auf unserer Internetseite www.unold.de/ruecksendung können Sie sich einen Rücksendeschein ausdrucken, um damit das Paket kosten bei der Post abzugeben (nur für Einsendungen aus Deutschland und Österreich).

SCHWEIZ

MENAGROS AG

Hauptstr. 23

CH 9517 Mettlen

Telefon [phone]

Telefax [phone]

E-Mail [e-mail]

Internet www.bamix.ch

ÖSTERREICH

DEC

Digital Electronic Center Service GmbH

Kelsenstraße 2

A-1030 Wien

Telefon [phone]

Telefax +43 (0) 1/9616633-22

E-Mail [e-mail]

Internet www.decservice.at

POLEN

Quadra-Net

Dziadoszanska 10

61-248 Poznan

Internet www.quadra-net.pl

INSTRUCTIONS FOR USE MODEL 86436

TECHNICAL SPECIFICATIONS

Power: 1,500 watt, 220-240 V~, 50 Hz (level I: 750-900 W, level II: 1.500 W)
