BEDIENUNGSANLEITUNG Fresco 700 Sonnenkönig

FRESCO 700 Mobile Klimageräte Bedienungsanleitung2

• Inhaltsverzeichnis 1 Sicherheitshinweise p. 3
• 2 Auspacken – Anleitung p. 6
• 3 Beschreibung des Geräts p. 7
• 4 Inbetriebnahme des gerätes p. 8
• 5 Betriebsmodi des klimageräts p. 11
• 6 Betriebsmodi p. 13
• 7 Entfernen des kondenswassers p. 15
• 8 Bedienfeld p. 16
• 9 Fernbedienung p. 18
• 10 Wartung und pflege p. 20
• 11 Empfehlungen p. 22

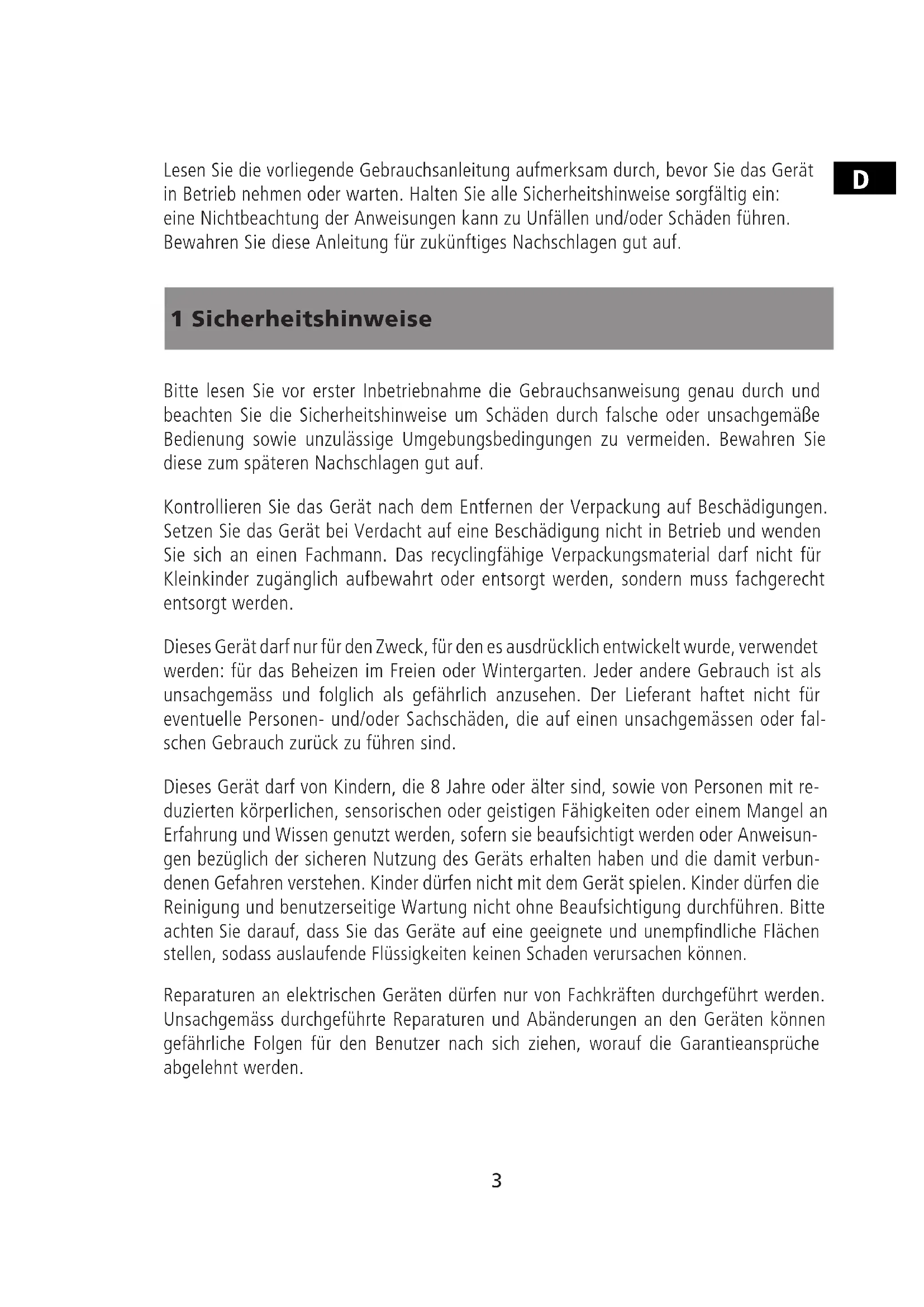

• 12 Garantie / Entsorgung / Technische Änderungen 1 Sicherheitshinweise Bitte lesen Sie vor erster Inbetriebnahme die Gebrauchsanweisung genau durch und beachten Sie die Sicherheitshinweise um Schäden durch falsche oder unsachgemäße Bedienung sowie unzulässige Umgebungsbedingungen zu vermeiden. Bewahren Sie diese zum späteren Nachschlagen gut auf. Kontrollieren Sie das Gerät nach dem Entfernen der Verpackung auf Beschädigungen. Setzen Sie das Gerät bei Verdacht auf eine Beschädigung nicht in Betrieb und wenden Sie sich an einen Fachmann. Das recyclingfähige Verpackungsmaterial darf nicht für Kleinkinder zugänglich aufbewahrt oder entsorgt werden, sondern muss fachgerecht entsorgt werden. Dieses Gerät darf nur für den Zweck, für den es ausdrücklich entwickelt wurde, verwendet werden: für das Beheizen im Freien oder Wintergarten. Jeder andere Gebrauch ist als unsachgemäss und folglich als gefährlich anzusehen. Der Lieferant haftet nicht für eventuelle Personen- und/oder Sachschäden, die auf einen unsachgemässen oder fal- schen Gebrauch zurück zu führen sind. Dieses Gerät darf von Kindern, die 8 Jahre oder älter sind, sowie von Personen mit re- duzierten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen genutzt werden, sofern sie beaufsichtigt werden oder Anweisun- gen bezüglich der sicheren Nutzung des Geräts erhalten haben und die damit verbun- denen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen die Reinigung und benutzerseitige Wartung nicht ohne Beaufsichtigung durchführen. Bitte achten Sie darauf, dass Sie das Geräte auf eine geeignete und unempfindliche Flächen stellen, sodass auslaufende Flüssigkeiten keinen Schaden verursachen können. Reparaturen an elektrischen Geräten dürfen nur von Fachkräften durchgeführt werden. Unsachgemäss durchgeführte Reparaturen und Abänderungen an den Geräten können gefährliche Folgen für den Benutzer nach sich ziehen, worauf die Garantieansprüche abgelehnt werden. p. 223

Lesen Sie die vorliegende Gebrauchsanleitung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen oder warten. Halten Sie alle Sicherheitshinweise sorgfältig ein: eine Nichtbeachtung der Anweisungen kann zu Unfällen und/oder Schäden führen. Bewahren Sie diese Anleitung für zukünftiges Nachschlagen gut auf.4

• Dieses Gerät ist ein mobiles Klimagerät für den häuslichen Gebrauch.

• Verwenden Sie dieses Klimagerät nur im Rahmen der in diesem Handbuch beschriebenen Anweisungen.

• Vergewissern Sie sich, dass die Stromversorgung der erforderlichen Span- nung entspricht (220-240V/50Hz).

• Vergewissern Sie sich, dass die Elektroanlage, die für den Betrieb des Kli- mageräts erforderliche Energie, neben dem Strom, der normalerweise von anderen Geräten (Haushaltsgeräte, Beleuchtung) benötigt wird, liefern kann. Beachten Sie die Angaben zur maximalen Stromaufnahme, die auf dem Typenschild des Klimageräts angeführt sind.

• Der Stromanschluss muss übereinstimmend mit den geltenden Installations- vorschriften erfolgen.

• Prüfen Sie, dass die Leistungsschalter und Schutzventile der Anlage auf ei- nen Anlaufstrom von 7 A ausgerichtet sind (normalerweise für weniger als 1 Sekunde).

• Die Impedanz Wert der Stromversorgung muss weniger als 0.219 Ohm sein.

• Die Steckdose der Anlage muss immer über einen effizienten Erdleiter ver- fügen.

• Prüfen Sie, dass der Stecker fest eingesteckt ist. Verwenden Sie keine Mehr- fachstecker. Berühren Sie den Stecker nicht mit nassen Händen. Vergewis- sern Sie sich, dass der Stecker sauber ist.

• Benutzen Sie den Stecker nicht, um das Klimagerät ein- oder auszuschalten: Verwenden Sie dazu die Taste Power auf der Fernbedienung oder auf dem Bedienfeld.

• Stellen Sie das Klimagerät nicht in Räumen auf, in denen es Wasserspritzern ausgesetzt sein könnte (z. B. Waschküche oder Wäscherei).

• Dieses Gerät ist nicht geeignet, um von Personen (einschliesslich Kindern) mit eingeschränkten körperlichen, sensorischen und geistigen Fähigkeiten bedient zu werden, es sei denn, sie wurden zum Gebrauch des Geräts durch eine Person, die für ihre Sicherheit verantwortlich ist, entsprechend unter- wiesen.

• Prüfen Sie vor jeder Reinigung oder dem Umstellen des Gerätes, dass der Stecker aus der Steckdose gezogen ist.

• Bewegen Sie das Klimagerät nicht, während es sich in Betrieb befindet;5

schalten Sie das Gerät erst aus, prüfen Sie den Kondenswasserstand und entleeren Sie ggf. den entsprechenden Tank.

• Um das Gerät vom Stromnetz zu trennen, die Fernbedienung auf OFF stellen und dann den Stecker aus der Steckdose ziehen. Ziehen Sie dabei nur direkt am Stecker. Ziehen Sie nicht am Kabel.

• Schalten Sie das Gerät nicht ein, wenn Kabel oder Stecker beschädigt sind:. Ist das Versorgungskabel beschädigt, muss es vom Kundendienst ausge- tauscht werden, um jedes Risiko zu vermeiden.

• Stecken Sie keine Gegenstände in das Klimagerät: Sie setzen sich großer Gefahr aus, da das Gebläse mit hoher Geschwindigkeit läuft.

• Stellen Sie sicher, dass die Luft frei zirkulieren kann. Verstopfen Sie die Luftansaug- und Luftaustrittsgitter nicht durch Gardinen oder auf sonstige Weise. ACHTUNG!

• Das Klimagerät muss mit 50 cm Mindestabstand zur Wand oder zu einem anderen Hindernis aufgestellt werden, und zwar auf einer ebenen und stabilen Fläche, um das Austreten von Wasser zu vermeiden.

• Das Klimagerät verfügt über ein Sicherheitssystem zum Schutz des Verdichters vor Überlastung: es erlaubt nur dann den Start des Verdichters, wenn mindestens 3,5 Mi- nuten seit einer vorherigen Ausschaltung vergangen sind. (Wenn Sie die Klimaanlage einschalten, wird der Lüfter arbeiten, aber der Kompressor wird eingeschaltet, nach- dem die LED HEATING oder COOLING blinkt 3,5 Minuten. Diese Vorsichtsmaßnahme hilft verhindern, dass der Kompressor nicht beschädigt ist).

• Setzen Sie das Klimagerät nicht direktem Sonnenlicht aus: die Farbe der Bauteile könn- te verblassen oder sich verändern. Zudem könnte eine eventuelle Überhitzung des Gerätes den Schutzmechanismus aktivieren und zum Ausschalten des Gerätes führen.

• Verwenden Sie keine Insektizide, Öle oder Spritzlacke in der Nähe des Gerätes; benut- zen Sie keine aggressiven chemischen Reinigungsmittel zur Reinigung des Gehäuses: dies könnte die Feinbearbeitung und die Farbe schädigen.

• Schließen Sie alle offenen Fenster, um die höchstmögliche Klimatisierung zu erzielen.

• Der Hersteller haftet nicht, wenn die Sicherheits- und Unfallverhütungsvorschriften nicht beachtet werden.6

2 Auspacken – Anleitung WICHTIG: Warten Sie mindestens 12 Stunden nach dem Auspacken des Gerätes, bevor Sie es verwenden!

1. Stellen Sie das Gerät in der richtigen aufrechten Position vor dem Auspacken.

2. Schneiden Sie die beiden Packgurte.

3. Schieben Sie den Karton in einer Aufwärtsbewegung und es wird die Basis freizugeben.

4. Fassen Sie die Griffe an den Seiten des Geräts und heben Sie das Gerät, bis Sie ihn

herausziehen aus der Basis.

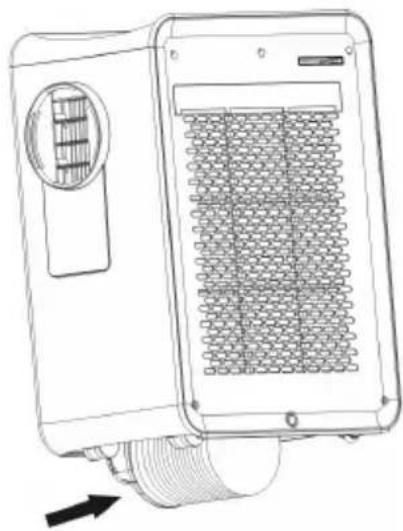

5. Anheben und kippen Sie das Gerät leicht zu extrahieren die Abluftschlauch von unten

die Einheit wie in der Abbildung.

6. Installieren Sie den Abluftschlauch am Gerät bevor der Inbetriebnahme des Geräts.7

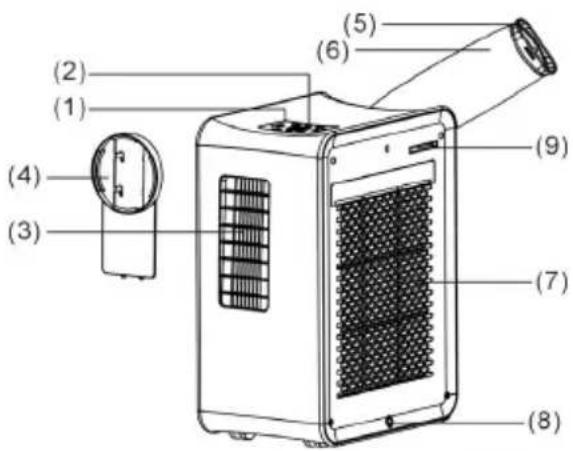

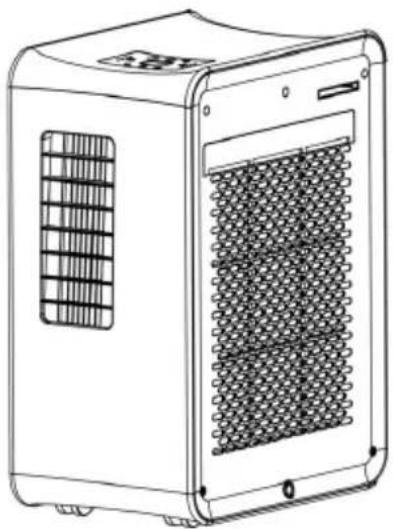

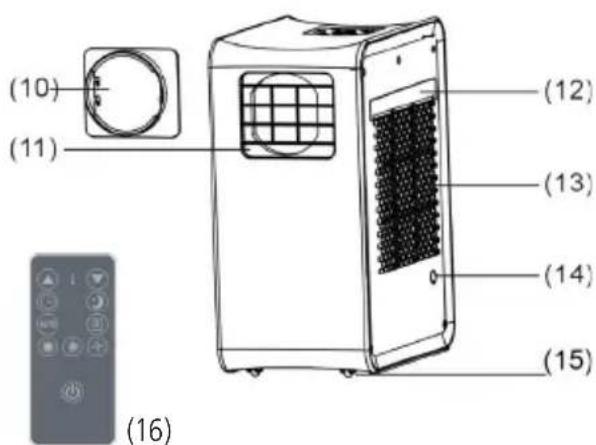

3 Beschreibung des Geräts Betriebsgrenzen min/max. (Innentemperature): Kühlbetrieb: 17°C T.K. - 13°C F.K./ 32°C T.F. – 23°C T.K. Heizbetrieb: 10°C T.K./32 °C T.K. Entfeuchten: 10°C T.K./32°C T.K. Wenn die Innentemperatur sinkt, kann sich die Leistung des Gerätes vermindern. Wird der gewünschte Temperaturwert mit einem Klimagerät nicht erreicht, muß ein weiteres Heizgerät. verwendet werden.

1. Bedienfeld - funktionstasten ohne

2. Empfänger fernbedienung

3. Kaltuftzufuhr (kühlbetrieb)

4. Beschlag für abluftschlauch

(heizbetrieb - kaltuftzufuhr)

5. Anschluss für abluftschlauch

8. Öffnung kondenswasserablass

(kühlbetrieb und heizbetrieb)

9. Fach für fernbedienung

10. Beschlag für abluftschlauch

(kühlbetrieb - heissluftzufuhr)

11. Heissluftzufuhr (heizbetrieb)

13. Seitliche gitter

14. Öffnung kondenswasserablass

15. Versenkbare laufrollen

Vorderansicht: kaltbetrieb und entfeuchtung Hinteransicht: warmbetrieb (16)8

4 Inbetriebnahme des gerätes Digitale Fernbedienung Beschlag für Abluftschlauch (Heizbetrieb - Kaltuftzufuhr). Runder Anschluss, der zwischen dem Schlauchendstück und dem Flachstecker. Beschlag für abluftschlauch (kühlbetrieb-heissluftzufuhr) Flachstecker für kühle / Heißluft Ausfahrt, der verbunden und zwischen den Fensterflügeln positioniert wird. Batterie für Fernbedienung (Typ CR2025) Schlauch Mitgelieferte Teile (siehe nachstehende Zeichnungen)9

Stellen Sie das Gerät in vertikaler Position auf einer ebenen und stabilen Fläche auf, möglichst in der Nähe eines Fensters. Halten Sie dabei einen Mindestabstand von 50 cm zur Wand oder anderen nahen Hindernissen ein. Kühlbetrieb - Ruckansicht Heizbetrieb - Ruckansicht Verbinden Sie den Beschlag für den Schlauch für die Warmluftabfuhr (1) und den Abluft- schlauch. Drehen Sie den Schlauch im Uhrzeigersinn - folgen Sie dem Pfeil - und fixieren Sie sie auf dem Gerät (2). Schließen Sie die kreisförmige Verbindung zum Schlauch und Ziehen Sie den Schlauch genügend aus, um das Freie zu erreichen (maximum 400 mm); ergänzen Sie die Verbindung mit der flachen Anschluss, falls erforderlich. Um den Schlauch zu entfernen, drehen Sie ihn gegen den Uhrzeigersinn, nach dem Pfeil (3). Verbinden Sie den Beschlag für den Schlauch für die Kaltluftabfuhr (1) und den Ab- luftschlauch. Drehen Sie den Schlauch im Uhrzeigersinn - folgen Sie dem Pfeil - und fixieren Sie sie auf dem Gerät. Schließen Sie das kreisförmige Verbindung zum Schlauch und Ziehen Sie den Schlauch genügend aus, um das Freie zu erreichen (maximum 400 mm); ergänzen Sie die Verbindung mit der flachen Anschluss, falls erforderlich. Um den Schlauch zu entfernen, drehen Sie ihn gegen den Uhrzeigersinn, nach dem Pfeil (3).10

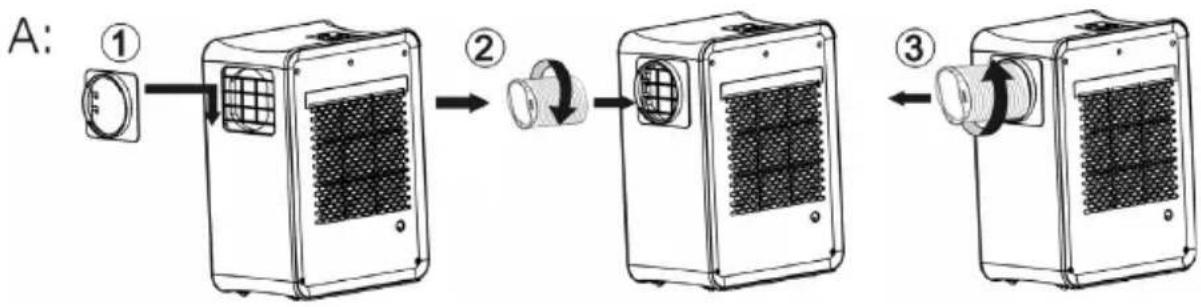

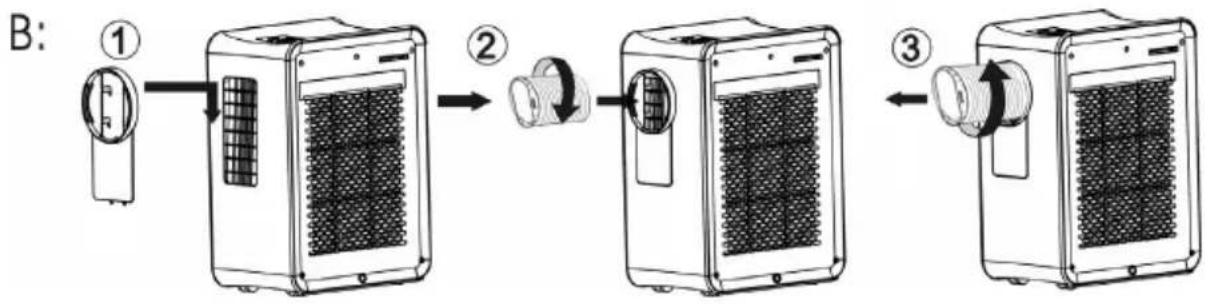

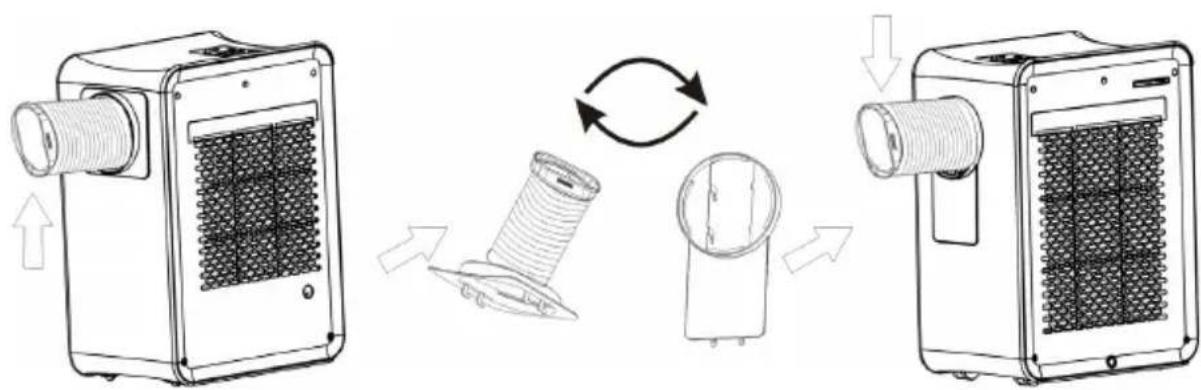

Von kühlbetrieb auf heizbetrieb - Ruckansicht Trennen Sie den flexiblen Schlauch und den Beschlag, drehen Sie 180° das Gerät. Stecken Sie den Anschluss für kühle Luft Vertreibung und den flexiblen Schlauch an der Rückseite des Gerätes Gebrauch des gerätes mit endanschluss für fenster Schließen Sie an das Endstück den Endanschluss (4). Öffnen Sie das Fenster und blockieren Sie einen der beiden Fensterflügel mit dem Griff. Setzen Sie den Endanschluss am feststehenden Flügel auf und lehnen Sie den anderen Flügel an.11

Dieses Gerät kann zum Kühlen, Entfeuchten und Heizen verwendet werden. Beim Übergang von einem Betriebsmodus zum anderen bleibt das Gebläse in Betrieb, doch der Verdichter schaltet sich aus: der Verdichter läuft erst nach 3,5 Minuten wieder an. Diese Startverzögerung schützt den Verdichter vor eventuellen Schäden. WICHTIG! Für die Funktionen Kühlen und Entfeuchten positionieren Sie das Klimagerät mit den Bedienfeld und dem breitesten Luftauslass mit Abweiser vor Ihnen. Anschließend per Fernbedienung oder über die Taste FUNC Bedienfeldes die Funktion Kühlen (COO- LING) und Entfeuchten (DEHUMIDIFY) wählen (siehe Kapitel BETRIEBSMODI). Für den Betriebsmodus Heizen muss das Gerät 180° um sich selbst gedreht werden, da- mit sich mit der Bedienfeld ist verkehrt herum und den kleine Luftauslass mit Abweiser vor Ihnen befindet; anschließend per Fernbedienung oder über die Taste FUNC des Bedienfeldes die Funktion Heizen (HEATING) wählen (siehe Kapitel BETRIEBSMODI). Vermeiden Sie übermäßige Krümmungen oder Biegungen des Schlauches. Schließen Sie das Netzkabel an eine geeignete Steckdose (220-240V) an. 5 Betriebsmodi des klimageräts12

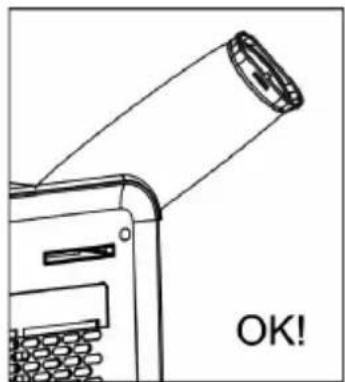

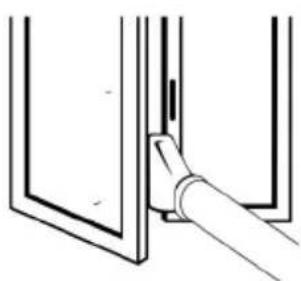

Der abluftschlauch muss immer an das gerät angeschlossen sein, es sei denn, es wird die Funktion Entfeuchtung genutzt: nur in diesem Fall empfiehlt es sich, dass das Gerät die Luft direkt in den Raum ausstößt, um maximale Effizienz zu erzielen (siehe Absatz zum Betriebsmodus Entfeuchten). Reinigen Sie periodisch die Luftfilter unter den leicht entfernbaren Seitenpaneelen, um die Betriebseffizienz des Klimageräts zu gewährleisten. Kühlbetrieb Entfeuchten Heizbetrieb13

• Beim ersten Einschalten arbeitet das Klimagerät im Betriebsmodus Kühlen bei einer voreingestellten Temperatur von 25°C. Die LED COOLING erlischt.

• Das Intervall zur Temperatureinstellung reicht von 17°C bis 30°C.

• In diesem Betriebsmodus wird jedes Mal, wenn die Taste Power betätigt und somit das Gerät ausgeschaltet wird, die eingestellte Temperatur gespeichert und beim erneuten Einschalten beibehalten.

• In diesem Betriebsmodus kann die Geschwindigkeit des Gebläses (Speed ) die Timer- und SLEEP Funktion eingestellt werden.

• Für einen ruhigeren Betrieb die Geschwindigkeit auf Minimum (LO) reduzieren.

2. Betriebsmodus entfeuchten (DEHUMIDIFY)

• Drücken Sie die Taste FUNC zur Auswahl der Funktion Entfeuchten. Die LED DEHUMIDIFY erlischt.

• Die Temperatur wird über eine Platine gesteuert und kann nicht eingestellt werden.

• In diesem Betriebsmodus wird jedes Mal, wenn die Taste Power betätigt und somit das Gerät ausgeschaltet wird, die eingestellte Temperatur gespeichert und beim erneuten Einschalten beibehalten.

• In diesem Betriebsmodus kann die Timer eingestellt werden.

• Die Geschwindigkeit des Gebläse ist vorgegeben (LO) und kann nicht eingestellt werden. Hinweis Das Klimagerät kühlt den Raum nicht, wenn es in der Funktion Entfeuchten arbeitet. Wenn das Gerat als Entfeuchter benutzt wird, muss der Abluftschlauch nicht ange- schlossen werden.Lassen Sie für eine maximale Entfeuchtung den Abluftanschluss auf der Rückseite frei, sodass das Gerät die Luft direkt in den Raum ausstoßen kann. Der Betriebsmodus Entfeuchten wird im Herbst und Winter empfohlen. Beim Gebrauch dieser Funktion im Sommer sollte der Abluftschlauch angeschlossen sein, damit die warme Luft nach Außen und nicht in den Raum abgeführt wird. Während der Entfeuchtung sollte der Dauerabfluss gewählt werden (siehe Absatz entfernen des kondenswassers).14

3. Betriebsmodus heizen (HEATING)

Um das klimagerät im modus heizen zu nutzen, trennen sie den flexiblen schlauch und den beschlag, drehen sie 180° das gerät. stecken sie den anschluss für kühle luft vertreibung und den flexiblen schlauch an der rückseite des gerätes.

• Drücken Sie die Taste FUNC zur Auswahl der Funktion Heizen. Die LED HEA- TING erlischt.

• Die Temperatur ist standardmäßig auf 25°C eingestellt.

• Das Intervall zur Temperatureinstellung reicht von 15°C bis 25°C.

• In diesem Betriebsmodus wird jedes Mal, wenn die Taste Power betätigt und somit das Gerät ausgeschaltet wird, die eingestellte Temperatur gespeichert und beim erneuten Einschalten beibehalten.

• Die Geschwindigkeit des Gebläse ist vorgegeben (HI) und kann nicht eingestellt werden.

• In diesem Betriebsmodus kann die Timer und SLEEP-Funktion eingestellt werden.15

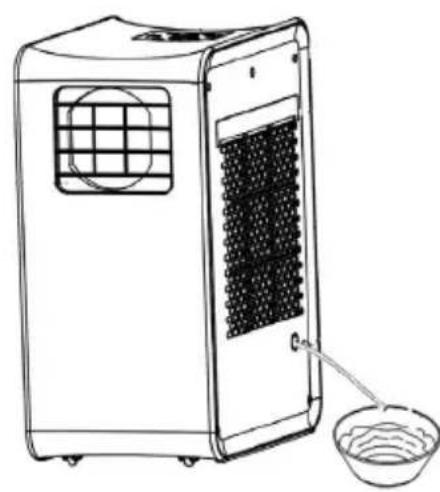

Dieses Gerät lässt das Kondenswasser im Kühl- und Heizbetrieb automatisch verduns- ten. Vergewissern Sie sich im Falle eines Kühl- oder Heizbetriebs, dass die Gummiver- schlusse die, die Abluftöffnung auf der Seiten verschließen, korrekt positioniert sind. Bei einem Betrieb des Klimageräts im Kühl- oder Heizmodus muss der Dauerabfluss nicht angeschlossen sein; nur bei besonderen Klimabedingungen, wenn die Luftfeuch- tigkeit sehr hoch ist, kann sich Wasser im Gerät ansammeln. Wenn der interne Behälter voll ist, das Bedienfeld zeigt E4 und zeigt die Füllung an; der Betrieb des Gerätes wird daraufhin blockiert. Kühlbetrieb und Heizbetrieb Zum Leeren des Behälters muss die Klimaanla- ge ausgeschaltet und der Netzstecker gezogen werden. Entfernen Sie das Ablaufloch Kappe an der Unterseite rechts (Frontansicht , Kühlbetrieb) und einen kleinen Schlauch zum Ablassen des Kondens- wassers daran anschließen; das andere Ende in einem normalen Wasserabfluss positionieren. Kontrollieren, dass der Schlauch nicht verdreht und verbogen ist. Der Schlauch muss ein Gefälle haben. Die Abluftöffnung mit einem Deckel verschließen und die Klimaanlage wieder in Gebrauch nehmen. Entfeuchten ACHTUNG! Bei einer Nutzung des Klimagerätes im Modus Ent- feuchten empfiehlt es sich immer, den Dauerabfluss anzuschließen, um so maximale Effizienz bei der Entfeuchtung zu gewährleisten. Zum Leeren des Behälters muss die Klimaanlage ausgeschaltet und der Netzstecker gezogen wer- den. Entfernen Sie das Ablaufloch Kappe unter dem Gitter rechts (ruckansicht , Entfeuchten) und einen kleinen Schlauch zum Ablassen des Kondenswas- sers daran anschließen; das andere Ende in einem normalen Wasserabfluss positionieren.

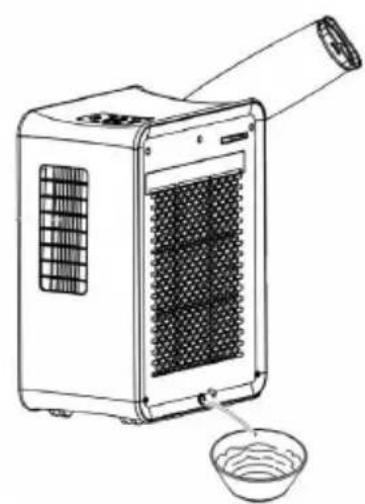

7 Entfernen des kondenswassers16

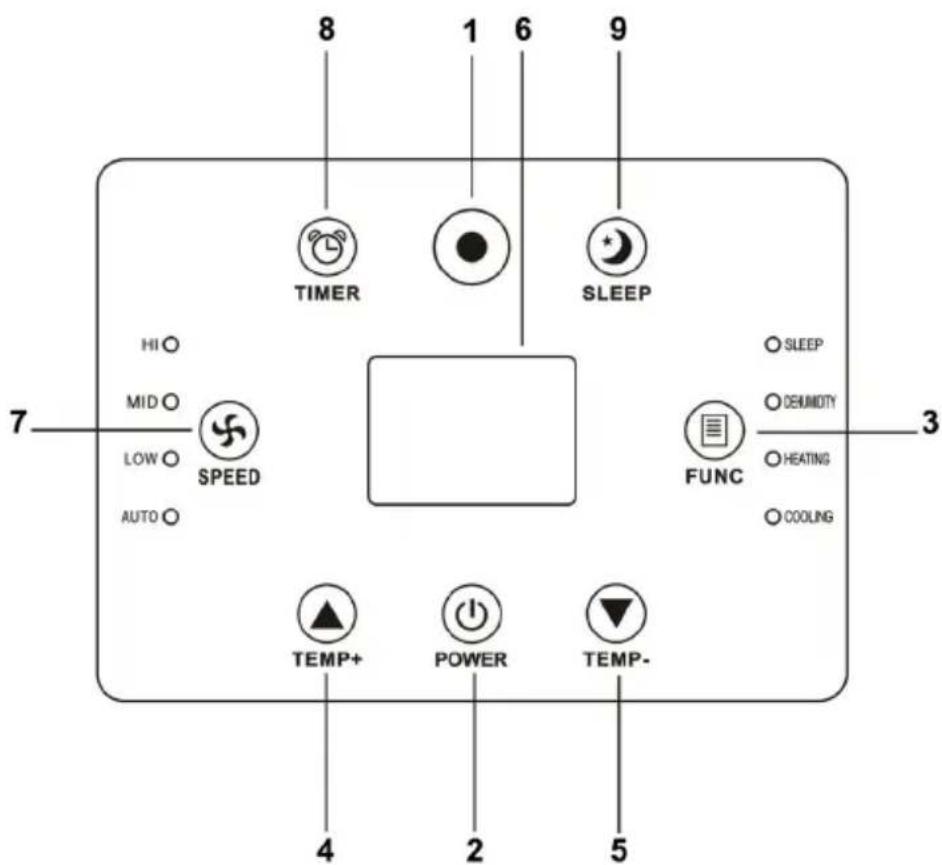

8 Bedienfeld (1) Signalsender (2) Taste ein-/ausschalten (power ) Drücken Sie die Taste POWER, um das Klimagerät ein- oder auszuschalten. Beim Einschalten arbeitet das Gerät in Übereinstimmung mit den zuletzt gespeicherten Einstellungen (Speicherfunktion). (3) Taste zur funktionsauswahl (func ) Drücken Sie diese Taste, um die verschiedenen Betriebsmodi in dieser Reihenfolge auszuwählen: Kühlung - Heizung - Entfeuchtung. (4) (5) Taste temperatureinstellung Temperatur erhöhen ( ):

1) Erlaubt es, die gewünschte Temperatur im Betriebsmodus Kühlen und Heizen einzustellen.

2) Mit jeder Betätigung die Taste ( ) wird die eingestellte Temperatur um 1°C erhöht; bei

einer Dauerbetätigung steigt die Temperatur kontinuierlich.17

1) Erlaubt es, die gewünschte Temperatur im Betriebsmodus Kühlen und Heizen einzustellen.

2) Mit jeder Betätigung die Taste ( ) wird die eingestellte Temperatur um 1°C abgesenkt;

ei einer Dauerbetätigung sinkt die Temperatur kontinuierlich. (6) Display betrieb Das Display zeigt die Temperatur und die eingestellte Timer. Wenn die Temperatur und der Timer eingestellt werden, die neue Einstellungen auf dem Bedienfeld angezeigt werden für einige Sekunden, dann zeigt das Display wieder die Raumtemperatur. Das Display erkennt auch Fehler. Problem Ursache Lösung E1-E2 Defekter Temperaturfühler oder PCB. Bitte kontaktieren Sie den Kundendienst.

Tank voll oder der Stecker nicht richtig eingesteckt. Entleeren Sie den Tank. Prüfen Sie, ob der Stecker korrekt montiert ist. Dann drücken Sie die Taste POWER . (7) Taste gebläsegeschwindigkeit Drücken Sie diese Taste, wenn das Gerät im Kühlbetrieb ist um die Lüfterdrehzahl zu einstellen. Hohe Drehzahl: Die HI LED schaltet sich ein Mittlere Drehzahl: Die MID LED schaltet sich ein Niedrige Drehzahl: die LED LO schaltet sich ein Die Taste AUTO Wählt automatisch die Gebläsegeschwindigkeit aus 3 möglichen Stufen aus: Hoch (HI), Mittel (MID), Niedrig (LO). Auf der Fernbedienung die Tasten sind: Hoch Mittel Niedrig Im Heizbetrieb wird die Geschwindigkeit automatisch auf den maximalen Wert und im Entfeuchtungsmodus auf den Minimalwert einstellt. (8) Taste timer off (automatisches Ausschalten) Wenn das Gerät eingeschaltet ist, können Sie eingeben, nach welchem Zeitraum sich das Gerät wieder ausschalten soll:

• Wählen Sie eine Stundenzahl zwischen „1“ und „24“ aus.

• Durch mehrmaliges Drücken der Taste TIMER erhöht sich die Stundenzahl bei jedem18

Drücken um 1 Stunde bis 24.

• Durch Drücken der Taste Power vor dem Ablauf der Zeit, wird die Einstellung gelöscht und das Gerät schaltet sich aus. (9) Sleep button

1. Wird diese Taste einmal betätigt, geht das Gerät in den SLEEP modus über und auf

dem Display erscheint das Anzeige; bei zweimaliger Betätigung verlässt das Gerät den Betriebsmodus SLEEP und auf dem Display erlischt das entsprechende Anzeige.

2. Wird die SLEEP-Funktion im Kühlmodus gewählt, erhöht sich die eingestellte Tempe-

ratur in den nächsten 2 Stunden automatisch um 1°C nach einer Stunde: anschlie- ßend bleibt sie für den Rest der Zeit unverändert.

3. Wird die SLEEP-Funktion im Heizmodus gewählt, sinkt die eingestellte Temperatur

in den nächsten 2 Stunden automatisch um 0,5°C nach einer Stunde: anschließend bleibt sie für den Rest der Zeit unverändert.

4. Jedes Mal, wenn Sie das Gerät ausschalten, wird der Modus „SLEEP“ abgebrochen.

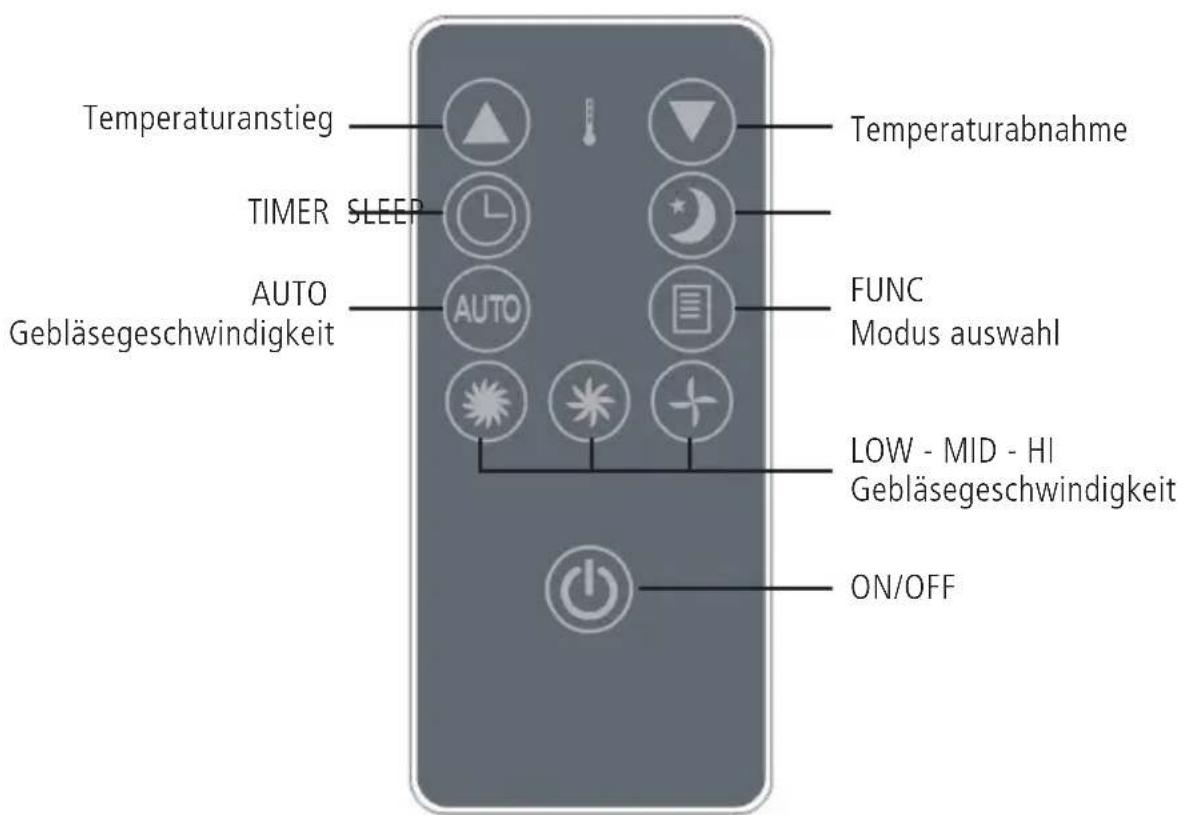

Um sie wiederherzustellen, drücken Sie einfach die Taste „SLEEP“. 9 Fernbedienung Temperaturanstieg TIMER SLEEP FUNC Modus auswahl

Gebläsegeschwindigkeit ON/OFF AUTO Gebläsegeschwindigkeit Temperaturabnahme19

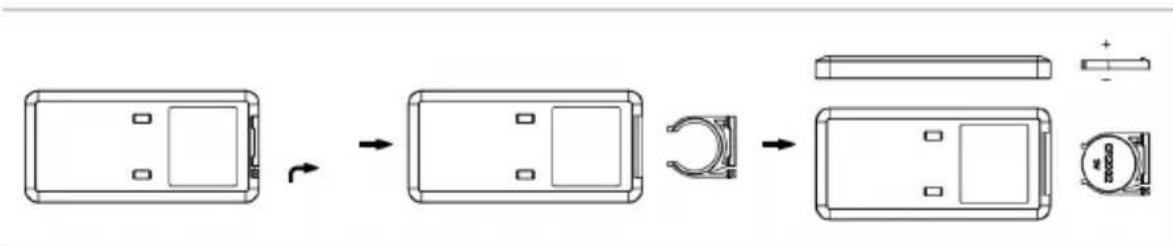

Richten sie für einen optimalen betrieb der fernbedienung den kopf des senders zu dem auf dem klimagerät positionierten empfänger. Fernbedienung batterie Legen Sie die Batterie in die Fernbedienung ein, je nach Polarität. Verwenden Sie nur Batterien des Typs CR2025 3 V Li, gemäss der eu-richtlinie 2006/66/ EG (geliefert mit der Fernbedienung). Entfernen Sie die Batterie, wenn die Fernbedie- nung für einen Monat oder einen noch längeren Zeitraum nicht benutzt wird. Versuchen Sie nicht, die Batterie wieder aufzuladen. Die Batterien dürfen auf keinen Fall verbrannt werden: sie könnten explodieren. Einsetzen / herausnehmen der batterien der fernbedienung (siehe Abbildung weiter unten). Das Batterienfach auf der Rückseite der Fernbedienung öffnen (auf die rückseitige Abdeckung drücken und die Klappe abziehen). Batterie einsetzen und auf die richtige Positionierung der Pole achten. Die Klappe wieder in die Fernbedienung einsetzen. Informationen bezüglich der korrekten entsorgung der batterien gemäss der eu-richtlinie 2006/66/EG Bitte tauschen Sie die Batterie aus, wenn sie leer ist. Die Batterie darf am Ende ihrer Lebensdauer nicht mit dem Hausmüll entsorgt werden. Sie muss zu Mülltrennungsanla gen oder zu Händlern, die diesen Service anbieten, gebracht werden. Die getrennte Entsorgung einer Batterie verhindert Umweltbelastungen und negative Auswirkungen auf die menschliche Gesundheit. Die Wiedergewinnung und das Recycling der Konstruk tionsmaterialien ermöglichen zudem eine erhebliche Ressourcen- und Energieeinspa rung. Um auf die Verpflichtung der getrennten Entsorgung hinzuweisen, ist auf der Bat terie das Symbol der durchgestrichenen Abfalltonne angebracht. Die unsachgemäße Entsorgung durch den Benutzer kann zur Auferlegung der in der geltenden Bestimmung angeführten Verwaltungsstrafen führen.20 10 Wartung und pflege Achtung! Ziehen Sie den Stecker aus der Steckdose, bevor Sie mit jeder Reinigungs- oder War- tungstätigkeit beginnen.

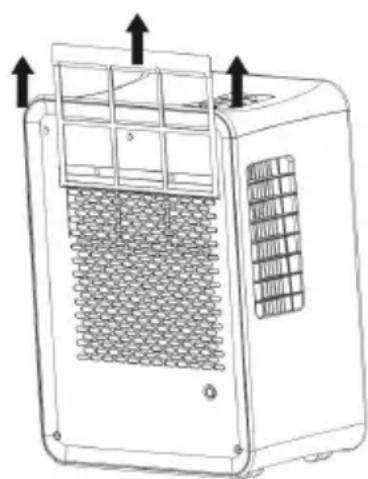

1. Reinigung der Luftfilter

Die Luftfilter müssen nach zwei Wochen des Betriebs des Klimageräts mindestens 1 Mal kontrolliert werden. Eine Nutzung mit verschmutzten oder verstopften Filtern führt immer zu einer Beeinträchtigung der Leistungsfähigkeit des Geräts und kann darüber hinaus ernste Störungen verursachen. Zur Entfernung der Filter die beiden oberen Seiten der seitlichen Ansauggitter lösen und anschließend die Filter vorsichtig nach oben ziehen und herausnehmen. Verwenden Sie einen Staubsauger, um den Staub der Filter zu entfernen. Falls dies nicht ausreichen sollte, die Filter mit lauwarmem Wasser und ggf. neutralem Reinigungsmittel waschen, mit kalten Wasser spülen und auf natürliche Weise trocknen lassen, bevor sie erneut eingesetzt werden. Nachdem beide Filter wieder eingesetzt wurden, die Gitter verschließen; Sie können Ihr Klimagerät jetzt wieder benutzen.

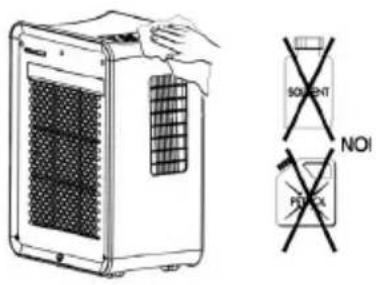

2. Reinigung des Gehäuses.

Verwenden Sie ein weiches, feuchtes Tuch, um die Außenseite des Klimageräts zu reinigen. Verwenden Sie nicht zu heißes Wasser, Lösungsmittel oder andere aggressive chemische Verbindungen, Talkpulver und Bürsten: sie können die Oberfläche beschädi- gen oder die Farbe des Gehäuses verändern. Im Falle von Flecken lauwarmes Wasser mit wenig neutralem Reinigungsmittel verwen- den. Schütten Sie kein Wasser auf das Klimagerät, um es zu reinigen: Sie könnten die internen Bauteile beschädigen und einen Kurzschluss verursachen. D21

Falls abzusehen ist, dass das Klimagerät für einen längeren Zeitraum nicht benutzt wird, vor dem Abstellen des Gerätes die Filter reinigen. Verstauen Sie das Gerät immer in senkrechter Position. Stellen Sie keine schweren Gegenstände auf der Oberfläche ab und schützen Sie das Klimagerät möglichst mit einer Kunststoffabdeckung.

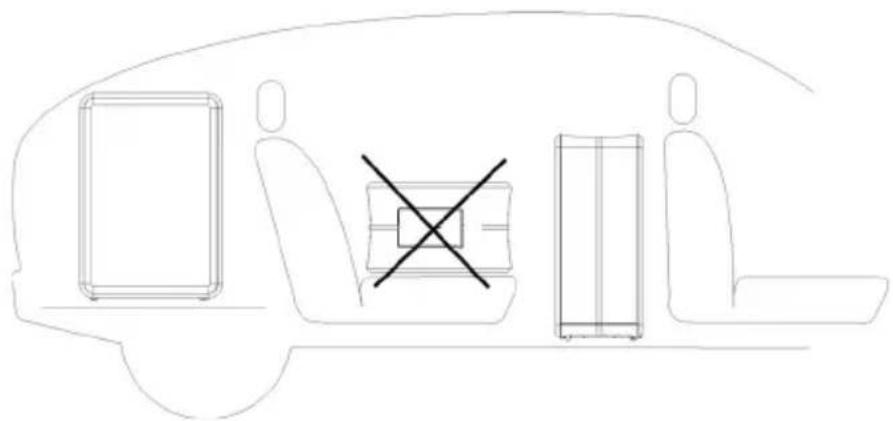

Das Klimagerät sollte möglichst in senkrechter Position transportiert werden. Falls dies nicht möglich ist, es auf die rechte Seite legen; bei Ankunft am Bestimmungsort das Gerät unverzüglich wieder senkrecht aufstellen und mindestens 12 Stunden warten, bevor es benutzt wird. 5.Für maximale Sicherheit des Gerätes sollten Sie periodisch den Zustand des Netz- kabels prüfen; falls es durch den Gebrauch beschädigt ist, wenden Sie sich bitte an unseren Kundendienst. D22

11 Empfehlungen Empfehlungen für maximalen Komfort und geringen Stromverbrauch

• die Ansaug- und Austrittsgitter des Gerätes stets frei sind;

• die Luftfilter stets sauber sind; ein verschmutzter Filter verringert den Luftdurchgang und reduziert die Leistungsfähigkeit des Gerätes;

• Türen und Fenster stets geschlossen sind, damit keine unbehandelte Luft von Außen eindringen kann;

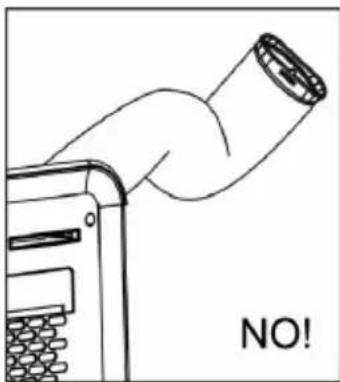

• der Schlauch korrekt positioniert ist und keine enge Krümmungen oder Biegungen aufweist. VERORDNUNG (EG) Nr. 842/2006 F-Gase 842/2006 Die Freisetzung von R410A in die Atmosphäre vermeiden: R410A ist ein fluoriertes, durch das Kyoto-Protokoll geschütztes Treibhausgas mit einer potentiellen globalen Erwärmung (GWP) = 2088. 12 Garantie / Entsorgung / Technische Änderungen Garantie: Die Geräte werden vor der Auslieferung genau kontrolliert. Sollte trotzdem einmal ein Mangel an Ihrem Gerät auftreten, wenden Sie sich vertrauensvoll an Ihren Verkäufer. Bitte bringen Sie den Kaufbeleg mit, denn dieser ist für jede Garantieleistung vorzule- gen.Die Garantie beträgt 24 Monaten ab dem Kaufdatum Entsorgung Das Gerät muss fachgerecht entsorgt werden. Das Gerät kann bei jedem Fachhändler kostenlos zur Entsorgung abgegeben werden. Technische Änderungen Technische Änderungen in Technik und Design vorbehalten. Bitte behalten Sie das Verpackungsmaterial für das Gerät auf. CE-Konformitätserklärung Das Gerät entspricht folgenden Standards: EN 60335-2-40:2003+A11:2004+A12:2005+A1:2006+A2:2009 EN 60335-1:2002+A11:2004+A1:2004+A12:2006+A2:2006+A13:2008+A14:2010+A15:2011 EN 62233:2008 EN 55014-1:2006+A1:2009+A2:2011 EN 55014-2:1997+A1:2001+A2:2008 EN 61000-3-2:2006+A1:2009+A2:2009 EN 61000-3-3:200823
