BEDIENUNGSANLEITUNG GW12798 Gewiss

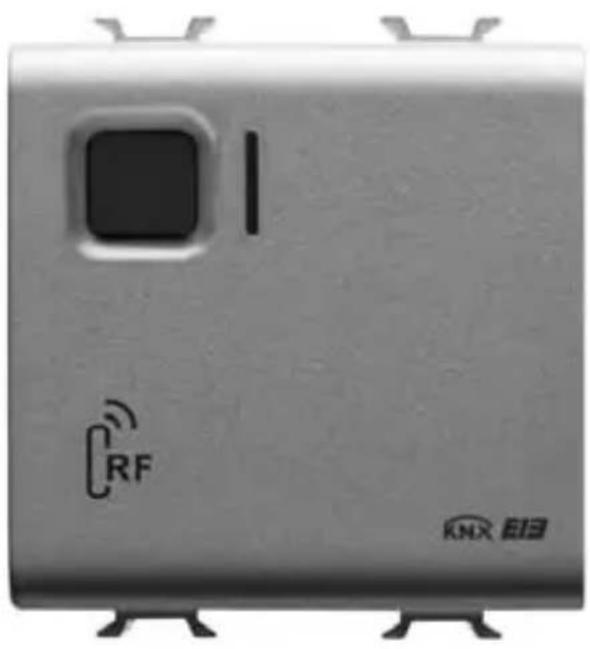

8-Kanal RF-Empfänger EIB - für Unterputzmontage

GW 10798 GW 12798 GW 14798

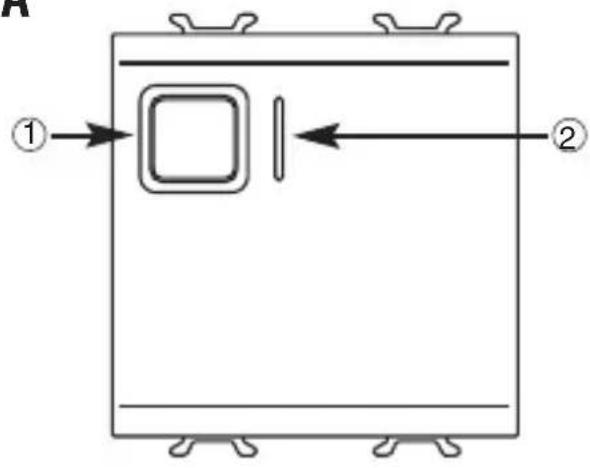

A

Pulsante di test canali EIB - EIB channel test button - Bouton de test canaux EIB - Pulsador de test canales EIB - Taste für EIB-Kanal Test
② LED multifunzione - Multi-function LED - LED multifonctions - LED multifunción - Multifunktons-LED

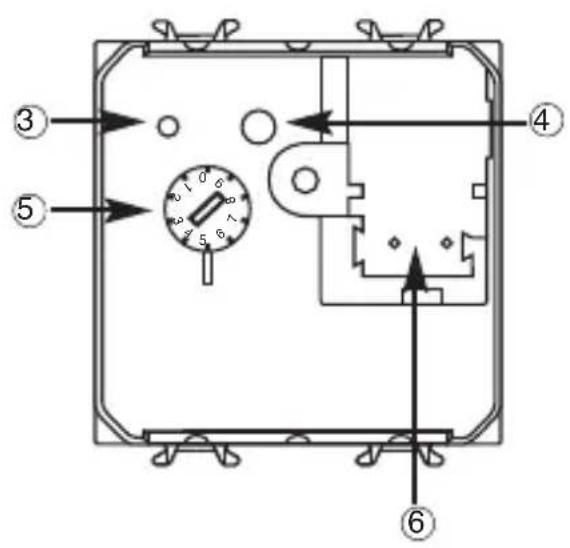

③ LED di programmazione indirizzo fisico - Physical address programming LED - LED de programmation adresse physique - LED deProgramming direccion fisica - LED fur Programmierung physikalische Adresse
Tastodiplagrammazioneindirizzo fisico-Physical address programming kay-Touche deprogrammationadresse physique-Tecla de programacion direccion fisica Taste furProgrammierungphysikalischeAdresse
5 Selettore rotativo - Rotating switch - Selecteur rotatif - Selector giratorio - Drehschalter
6 Terminali bus - Bus terminals - Borniers bus - Terminales bus - Busanschlisse

B

INDICE

Seite ALLGEMEINE HINWEISE 68
ALLGEMEINE BESCHREIBUNG 69
INSTALLATION 77
IN BETRIEB 80
TECHNISCHE DATEN 81

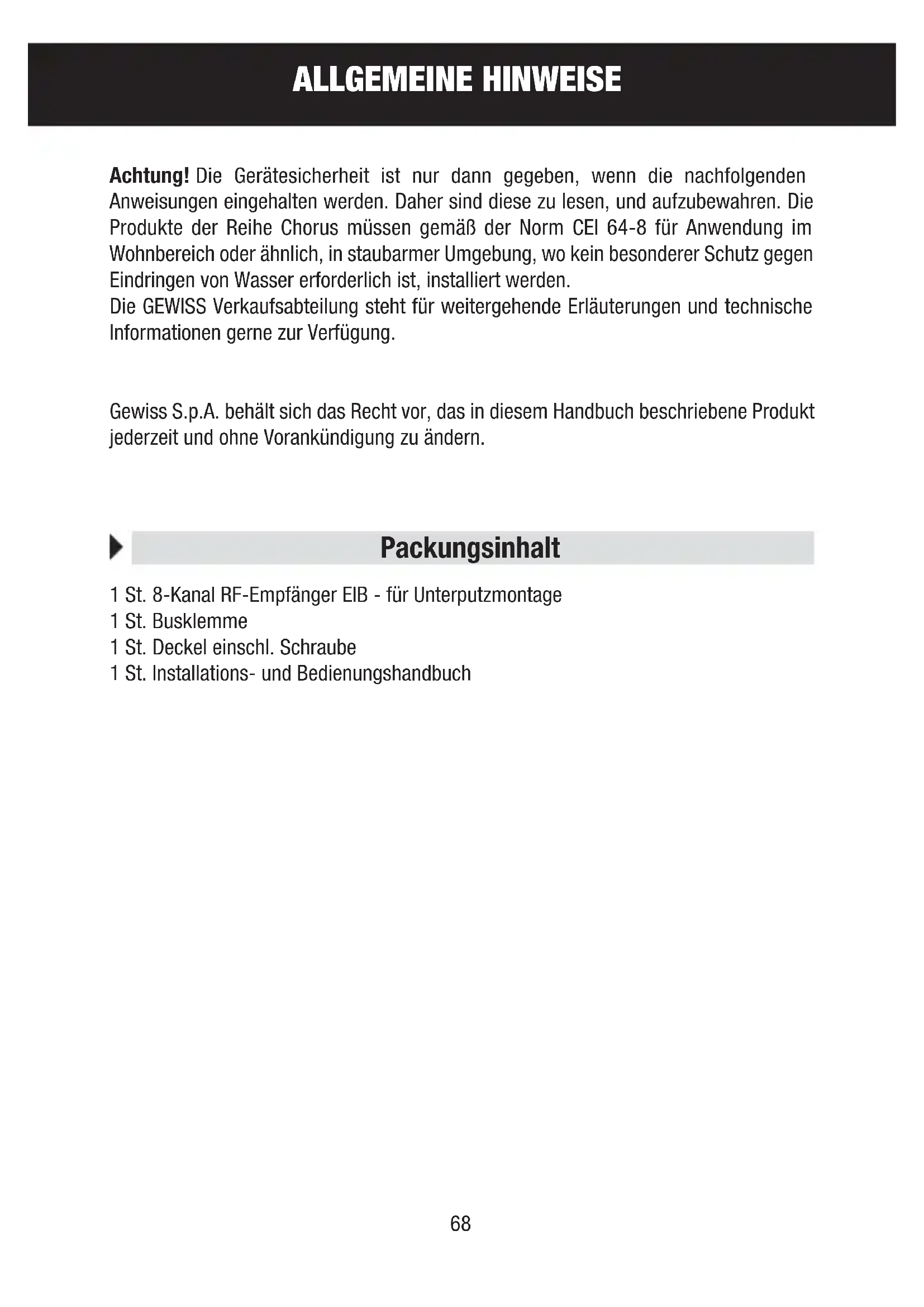

ALLGEMEINE HINWEISE

Achtung! Die Gerätesicherheit ist nur dann gegeben, wenn die nachfolgenden Anweisungen eingehalten werden. Daher sind diese zu lesen, und aufzubewahren. Die Produkte der Reihe Chorus müssen gemäß der Norm CEI 64-8 für Anwendung im Wohnbereich oder ähnlich, in staubarmer Umgebung, wo kein besonderer Schutz gegen Eindringen von Wasser erforderlich ist, installiert werden.

Die GEWISS Verkaufsabteilung steht für weitergehende Erläuterungen und technische Informationen,GLne zur Verflugung.

Gewiss S.p.A. besteht sich das Recht vor, das in diesen Handbuch beschriebene Produkt jederzeit und ohne Vorankündigung zuändern.

Packungsinhalt

1 St. 8-Kanal RF-Empfänger EIB - für Unterputzmontage
1 St. Busklemme
1 St. Deckel einschl. Schraube
1 St. Installations- und Bedienungshandbuch

Kurzbeschreibung

Der 8-Kanal Funkempfänger EIB - für Unterputzmontage möglicht die Kommunikation der Steuereinrichtungen des Systems Chorus RF Steuerung und Überwachung mit einem KNX/EIB-System, wodurch das System Building Automation EIB mit Funk-Steuereinrichtungen erweitert werden kann.

Der Empfänger im System EIB bildet tatsächlich eine 8-Kanal Eingangsschnittstelle. Mit jedem EIB Kanal können 4 verschiedene Funk-Steuerquellen (Sender) gekoppelt werden, womit insgesamt 32 Quellen, wie Funkanäle für Fernsteuerungen (GW 20 963), Funktasten (z.B. GW 14 803), IR-Bewegungsmelder mit Funk-Dämmerungsschalter (z.B. GW 14 811), 2-Kanal Funk-Eingangsgemodule (z.B. GW 14 813), usw. koordiniert werden können.

Der Empfänger wird über die Buslinie versorgt. Die Fronttaste wird beim Test der EIB-Kanäle verwendet, identifiziert durch die Positionen (1-8) des hinteren Drehschalters. Durch Einstellen des hinteren Drehschalters in die Positionen (1-8) kann der Funkempfänger die Verknüpfungen mit den Funk-Steuereinrichtungen erlernen. Der Konfigurationsstatus wird durch die Front-LED angezeigt.

Der Empfänger kann über den Bus für jeder Kanal den Batteriestatus der letzten sendenden Funkquelle übermitteln, so dass diese regulzeitig ersetzt werden können, bevor sie vollkommen entladen sind. Das Gerät wird innerhalb normaler Unterputzdosen positioniert, und mit Haltern der Chorus-Reihe innerhalb von zwei Modulen montiert.

Das Gerät muss mit der ETS-Software konfiguriert werden. jeder Kanal kann nach Wunsch eine der folgenden Funktionen ausführten:

Funktionen

SCHALTEN AN/AUS

Ermöglicht das Schalten des Ausgangs eines Antriebs KNX/EIB.

Für die Steuerung konnen zwei Tasten der Funkfernbedienung, eine Taste der Funk-Tastatur, einen Funk-Thermostattinger (z.B. GW 14 841) oder einen bidirektionalen Funk-Thermostattinger (z.B. GW 14 851), einen 2-Kanal Funk-Eingangsmodul oder einen IR-Bewegungsmelder mit Dämmerungsschalter verwendet werden.

DIMMERSTEUERUNG MIT 2 TASTEN

Ermöglicht die Steuerung von Beleuchtungsobjekten, die mit einem Dimmer KNX/EIB verbunden sind. Die Funktion jeder einzelnen Dimmerkanals kann mit den beiden Tasten der Funk-Tastatur oder Funkfernbedienung oder mit einem 2-Kanal Funk-Eingangsmodul gesteuert werden:

• langes Drucken (>0,5s) : Regelung der Helligkeit;
• kurzes Drücken (≤ 0,5s) : Komplettes Ein- oder Ausschalten.

STEUERUNG VON VORHÄNGEN UND ROLLADEN

Ermöglicht die Steuerung von motorisierten Vorhängen oder Rolladen, die mit einem Antrieb für Motorsteuerung KNX/EIB verbunden sind. Die Funktion jeder einzelnen Vorhangs oder Rolladens kann mit den beiden Tasten der Funk-Tastatur oder Funkfernbedienung oder mit einem 2-Kanal Funk-Eingangsmodul gesteuert werden:

• langes Drücken (>0,5 s): Rollladenbewegung;
• kurzes Drücken ( ≤ 0.5 s): Stopp, wenn der Rolladen in Bewegung ist; Einstellung der Lamellen wenn der Rolladen stehen und nur wenn sich der Antrieb in der Konfiguration „Jalousie" befindet.

SZENENVERWALTUNG

Ermöglicht die Steuerung einer Szene. Die Szene kann mit einer Taste der Funk-Tastatur oder der Funkfernsteuerung oder mit einem 2-Kanal Funk-Eingangsmoduls mit der Möglichkeit 2 verschiedene Werte für jeder Kanal zu übermitteln, gesteuert werden:

• kurzes Drücken (≤ 3s) : Aktivierung der Szene;
• langes Drücken (> 3 s): Speicherung der Szene

ÜBERMITTLUNG ZWANGSFUHRUNGEN

Mit den Tasten der Funk-Tastatur oder Funkfernbedienung oder einem 2-Kanal Funk-Eingangsmodus kann der Status (AN oder AUS fest, nach Wahl einstellbar) eines KNX/EIB Geräts erzwungen werden. Diese Funktion kann verwendet werden, um beispelsweise Lichter eingeschaltet zu halten und eventuelle andere Ausschaltbefehle zu ignorieren.

SEQUENZIELLE BEFEHLE

Ermöglicht die gleichzeitige Übermittlung von bis zu 4 Befehlen im Format 1 Bit / 1 Byte für Aktivierungen, Werteübermittlung, usw. Jedem Befehl sind zwei verschiedene Werte im gleichen Format zugewiesen, die je nach empfangenen Funkbefehl verschickt werden.

These Funktion kann nur für die Kanäle von 1 bis 4 eingestellt werden.

WERT 8/16 BIT

Ermöglicht die Übermittlung eines Befehls im Format 8/16 Bit, z.B. zur Übermittlung eines Sollwerts, usw. Jedem Befehl sind zwei verschiedene Werte im gleichen Format zugewiesen, die je nach empfangenen Funkbefehl verschickt werden.

These Funktion kann nur für die Kanäle von 1 bis 8 eingestellt werden.

ALARME

Mit dieser Funktion konnen über den Bus die Befehle eventueller Sensoren übertragen werden, die einen potentialfreien Ausgangskontakt besitzen und die an das Eingangsmodul mit 2 Funkkanalen angeschlossen sind. So konnen beispiesweise automatisch bei Regen die Rolläden geschlossen oder bei starkem Wind eine Markise eingefahren werden.

ALLGEMEINE BESCHREIBUNG

Über KNX/EIB Bus verschickte Befehle

Je nach Art der verwendeten Funk-Einrichtung, der von thisem ausgeübten Aktion und der am KNX/EIB-Kanal des Empfängers programmierten Funktion schickt der Empfänger einen prazisen Befehl über den KNX/EIB-Bus, wie auch in der nachfolgenden Tabelle dargestellt.

IR Funk-Bewegungsmelder mit Dämmerungsschalter
Funk-Einrichtung		Am EIB-Kanal des Empfängers konfigurierte Funktion
Sensor Aktion Schalten Dimmer				Sequenz von Befehlen / Wer-ten 8/16 Bit1
IR Aktivierung AN AN -
IR + Dämme-rungsschafter	Aktivierung AN AN -
Dämme-rungsschafter	Aktivierung AN AN Wert 1
	Deaktivierung AUS AUS Wert 2

(1) Die Kanäle von 1 bis 4 konnen als "Befehlssequenz" konfiguriert werden, die Kanäle 5 bis 8 als "Werte 8/16 Bit".

Funk-Thermostatting oder bidirektionaler Funk-Thermostatting
Aktion der Funk-Einrichtung	Am EIB-Kanal des Empfängers konfigurierte Funktion
	Schalten
Anlagen einschalten AN
Anlagen ausschalten	AUS

ALLGEMEINE BESCHREIBUNG

Tastatur für Funkbefehle oder Funkfernbedienung
Funk-Einrichtung Am EIB-Kanal des Empfängers konfigurierte Funktion
Taste Aktion Schalten Dimmer Rolladen
oben oder rechts	kurzes Drücken AN	AN / Stopp Zunahme	Stopp Bewegung / Lamelleneinstellung beim Öffnen
	langes Drücken -	Helligkeitszunahme	Bewegung Rolladen auf
unter oder links	kurzes Drücken AUS	AUS / Stopp Abnahme	Stopp Bewegung / Lamelleneinstellung beim Schließen
	langes Drücken -	Helligkeitsab-nahme	Bewegung Rolladen ab
Kanal Aktion	Befehlsfolge / Werte 8/16 Bit1	Szene Zwangsführung
oben oder rechts	kurzes Drücken Wert 1	Szene Aaktivieren	Zwangssteuerung aktivieren
	langes Drücken -	Szene A erlernen	-
unter oder links	kurzes Drücken Wert 2	Szene B aktivieren	Zwangssteuerung deaktivieren
	langes Drücken -	Szene B erlernen	-

(1) Die Kanäle von 1 bis 4 konnen als "Befehlssequenz" konfiguriert werden, die Kanäle 5 bis 8 als "Werte 8/16 Bit".

ALLGEMEINE BESCHREIBUNG

2-Kanal Funk-Eingangsmodul
Funk-Einrichtung Am ElB-Kanal des Empfängers konfigurierte Funktion
Kanal Aktion Schalten Dimmer Rolladen
1 (Modus gekoppelte Eingänge)	kurzes Drücken	AN	AN / Stopp Zunahme	Stopp Bewegung / Lamelleneinstellung beim Öffnen
	langes Drücken		Helligkeits-zunahme	Bewegung Rolladen auf
2 (Modus gekoppelte Eingänge)	kurzes Drücken	AUS	AUS / Stopp Abnahme	Stopp Bewegung / Lamelleneinstellung beim Schließen
	langes Drücken		Helligkeits-abnahme	Bewegung Rolladen ab
1 e 2 (Modus Status)	Kontakt schließen	AN AN Bewegung Rolladen auf
	Kontakt öffnen	AUS AUS Bewegung Rolladen ab
1 e 2 (Modus Umkehr)	Kontakt schließen	AN/AUS AN/AUS -
	Kontakt öffnen	- - -
1 e 2 (Modus immer AN)	Kontakt schließen	AN AN Bewegung Rolladen auf
	Kontakt öffnen	- - -
1 e 2 (Modus immer AUS)	Kontakt schließen	AUS AUS Bewegung Rolladen ab
	Kontakt öffnen	- - -

ALLGEMEINE BESCHREIBUNG

2-Kanal Funk-Eingangsmodul
Funk-Einrichtung Am EIB-Kanal des Empfängers konfigurierte Funktion
Kanal Aktion	Befehlsfolge / Werte 8/16 Bit1	Szene Zwangsführung
1 (Modus gekoppelte Eingänge)	kurzes Drücken Wert 1	Szene A aktivieren	Zwangssteuerung aktivieren
	langes Drücken -	Szene A erlernen	-
2 (Modus gekoppelte Eingänge)	kurzes Drücken Wert 2	Szene B aktivieren	Zwangssteuerung deaktivieren
	langes Drücken -	Szene B erlernen	-
1 e 2 (Modus Status)	Kontakt schreiben	Wert 1 -	Zwangssteuerung aktivieren
	Kontakt öffnen	Wert 2 -	Zwangssteuerung deaktivieren
1 e 2 (Modus Umkehr)	Kontakt schreiben	- - -
	Kontakt öffnen	- - -
1 e 2 (Modus immer AN)	Kontakt schreiben	Wert 1 -	Zwangssteuerung aktivieren
	Kontakt öffnen	- - -
1 e 2 (Modus immer AUS)	Kontakt schreiben	Wert 2 -	Zwangssteuerung deaktivieren
	Kontakt öffnen	- - -

(1) Die Kanäle von 1 bis 4 konnen als "Befehlssequenz" konfiguriert werden, die Kanäle 5 bis 8 als "Werte 8/16 Bit".

Fortsetzung auf{nachster Seite

ALLGEMEINE BESCHREIBUNG

2-Kanal Funk-Eingangsmodul
Funk-Einrichtung Am EIB-Kanal des Empfängers konfigurierte Funktion
Kanal Aktion	Alarme Sensoren
1 (Modus gekoppelte Eingänge)	kurzes Drücken
	langes Drücken
2 (Modus gekoppelte Eingänge)	kurzes Drücken
	langes Drücken
1 e 2 (Modus Status)2	Kontakt schreiben	AN/AUS3
	Kontakt öffnen	AN/AUS3
1 e 2 (Modus Umkehr)	Kontakt schreiben	-
	Kontakt öffnen	-
1 e 2 (Modus immer AN)	Kontakt schreiben	-
	Kontakt öffnen	-
1 e 2 (Modus immer AUS)	Kontakt schreiben	-
	Kontakt öffnen	-

(2) Falls die den Kanälen 1 und 2 (Modus Status) zugewiesene Funktion "Alarm Sensoren" ist, wird die Funkmeldung zyklisch alle 10 Minuten übermittelt, die Zeit für das EIB-Telegramm kann mittels ETS eingestellt werden.
(3) Der Wert AN oder AUS hangt davon ab, wie der Alarmstatus des Sensors (direkt oder indirect) bei der ETS-Konfiguration eingestellt wurde.

Test der KNX/EIB-Kanäle

Nachdem der 8-Kanal EIB-Funkempfänger für Unterputzmontage über die ETS-Software programmiert wurde, kann die Fronttaste verwendet werden, um die Funktion der EIB-Kanäle zu prufen.

Nachdem der Drehschalter auf einen Wert zwischen 1 und 8 gestellt wurde, übermittelt der Empfänger nach dem Drücken der Fronttaste einen Befehl über den Bus, der den zugewiesenen EIB-Kanal identifiziert, wie auch in der nachfolgenden Tabelle dargestellt. Diese Funktion ist hilfreich, um die korrekte Funktion des Geräts zu testen und um die EIB-Kanäle zu bestimmen, denen die Funkbefehle während Konfiguration dieser zugewiesen werden.

Wenn der Drehschalter auf Position 0 steht, besitzt die Fronttaste keinerlei Funktion.

Drehschalter Position 1 2 3		4 5 6	7 8
Betrefender Gegenstand der Kommunikation		n. 0 n.	6 n.1	2 n. 18	n. 24	n. 30 n.	36 n.	42
Konfiguration RF-EIB Kanal	Schalten	Übermittlung "AN" an den betreffenden Gegenstand der Kommunikation
	Zwangs-führung	Übermittlung "Zwangssteuerung aktivieren" an den betreffenden Gegenstand der Kommunikation
	Dimmer	Übermittlung "AN" an den betreffenden Gegenstand der Kommunikation
	Rolladen	Übermittlung "Bewegung Rolladen ab" an den betreffenden Gegenstand der Kommunikation
	Alarme Sensoren1	Übermittlung "AN/AUS" an den betreffenden Gegenstand der Kommunikation
	Szene	Übermittlung "Szene A ausführren" an den betreffenden Gegenstand der Kommunikation
	Befehlsfolge / Werte 8/16 Bit	Übermittlung "Wert 1" an den betreffenden Gegenstand der Kommunikation

(1) Der Wert AN oder AUS hangt davon ab, wie der Alarmstatus des Sensors (direkt oder indirect) bei der ETS-Konfiguration eingestellt wurde.

ACKTUNG: Die Installation des Geräts darf ausschließlich von qualifiziertem Personal gemäß der gültigen Richtlinie und den Installationsrichtlinien für KNX/EIB Installationen erfolgen.

Hinweise zur Installation KNX/EIB

1. Die Länge der Busleitung zwischen dem 8-Kanal Funkempfänger EIB und dem Netzgerätarf 350 Meter nicht überschreiben.
2. Die Länge der Busleitung zwischen dem 8-Kanal Funkempfänger EIB und der am weitesten entwickelten liegenden, zu steuernden KNX/EIB-Vorrichtung fert 700 Meter nicht überschreiben.
3. Um unerwünschte Signale und Überspannungen zu vermeiden, sind Ringkreise soweit wie möglich zu vermeiden.

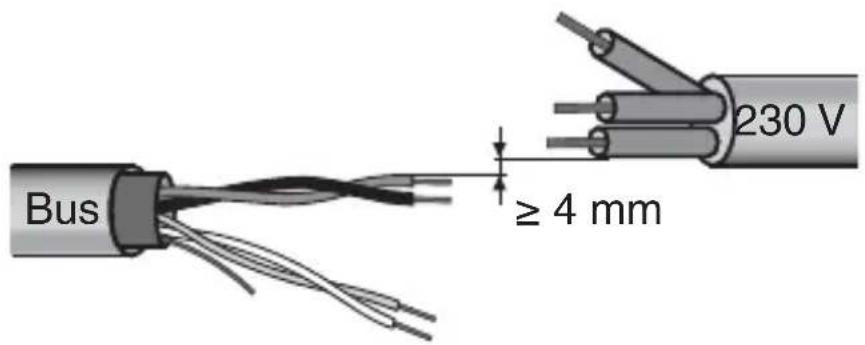

4. Ein Abstand von mindestens 4mm ist zwischen den einzelnen, isolierten Kabeln der Busleitung und denen der elektrischen Leitung einzuhalten (Abbildung C).
5. Der Stromdurchgangsleiter der Abschirmungarf nicht beschadigt werden (Abbildung D).

ACHTUNG: Die nicht verwendeten Bussignalkabel und der Stromdurchgangsleiter)dürfen nie spannungsführende Elemente oder den Erdungsleiter berühren!

Hinweise für eine gute Funkverbindung

• Den Empfänger in einer „zentralen“ Position gegenüber der verschiedene zu empfangenden Funk-Einrichtungen positionieren.
• Den Empfänger fern von möglichen elektromagnetischen Störquellen, wie Elektromotoren, Stromzählern oder Haushaltsgeräten installieren.
• Den Empfänger nichtiben oder hinter Metallflächen installieren.
• Den Empfänger nicht innerhalb von Metallschalschranken oder Verteilerkästen montieren, die in Stahlbetonwände eingelassen sind.

Elektrische Anschlüsse

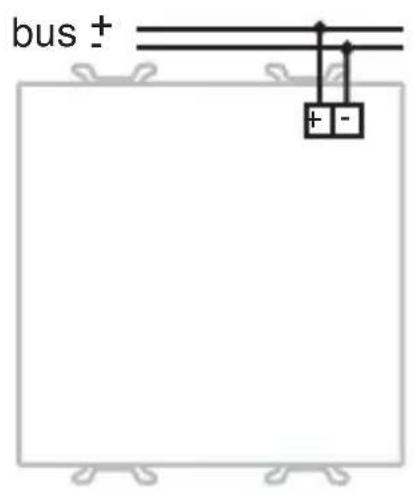

In der Abbildung B ist das Schema der elektrischen Anschlüsse dargestellt.

1. Die rote Ader des Buskabels an die rote Klemme (+) des Terminals und die Schwarze Ader an die Schwarze Klemme (-) anschließen. An den Busanschluss können bis zu 4 Busleitungen angeschlossen werden (Adern gleicher Farbe an ein und dieselbe Klemme) (Abbildung E).
2. Den Schirm, den Stromdurchgangsleiter und die restlichen weiß und gelben Adern des Buskabels isolieren (falls ein Buskabel mit 4 Leitern verwendet wird), da diese nicht erforderlich sind (Abbildung D).
3. Die Busklemme in die entsprechenden Steckkontakte des Gerätes einsetzen. Die korrekte Montagerichtigung wird durch die Befestigungsführungen vorgegeben. Die Busklemme mit dem entsprechenden Deckel isolieren, der mit der Schraube am Gerät befestigt werden muss. Der Deckel garantiert einen Mindestabstand von 4 mm zwischen den Leistungskabeln und den Buskabeln (Abbildung F).

Erlernen der Funkkanäle

Für die Speicherung der Koppelung zwischen den Funksendern und dem Empfänger ist wie folgt vorzugehen:

1. Den Drehschalter auf der Rückseite des Empfängers in Position 1 drehen: Die Front-LED (rot) schaltet sich ein, um anzuzeigen, dass der Empfänger für den Empfang einer zu speichernden Erlernen-Funkmeldung bereit ist.

2. Die zu koppelnde Einrichtung gemäß des entsprechenden Anleitungsblats bedieren, so dass die gewünschte Befehsmeldung generiert wird.

Die LED schaltet sich aus, um anzuzeigen, dass die Funkmeldung erlernt wurde.

1. Nach 5 Sekunden schaltet sich die LED wieder ein und es kann durch Wiederholung des Punkts 2 eine weitere Funkmeldung gespeichert werden. Wenn die LED blinkt (rot) bedeutet dies, dass der Speicher voll ist (4 Sender auf dem gleichen Kanal gespeichert) und dass deshalb auf einen anderen Kanal gewechselt werden muss.

2. Gegebenfalls den Drehschalter auf die{nachste Position (2, 3... 8) drehen und die Prozedur ab Punkt 2 wiederholen, um die anderen Sender zu speichern.

ACHTUNG: Den Drehschalter nicht in Position 9 drehen.

1. Nach der Speicherung aller erforderlichen Sender den Drehschalter für den normalen Betrieb in Position 0 drehen. In dieser Position blinkt die LED des Empfängers kurz grün bei jedem Empfang einer Meldung von einer bereits erlernten Funk-Einrichtung.

Löschen der erlenten Funkkanäle

Um die bei den verschiedenen Funkkanänen gespeicherten Koppelungen zu Löschen, den Drehschalter in Position 9 drehen: Die Front-LED blinkt für 10 Sekunden (gelb) und bleibt dann eingeschaltet (gelb), um das erfolgte Löschen der Koppelungen aller Kanäle anzuzeigen.

Um die Löschprozedur zu unterbrechen, muss der Drehschalter lediglich in eine andere Position gestreht werden bevor die LED zu blinken aufhört.

ACHTUNG: Ein selektives Löschen ist nicht möglich: Nach dem Löschen müssen alle erforderlichen Funksender erneut erlernt werden.

Vervollständigung

Das Gerät in einen Chorus-Halter einsetzen, damit beachten, dass sich die Fronttaste zum Test der KNX/EIB-Kanäle links befindet.

Den Halter eventuell mit anderen Chorus-Geräten oder Lochabdeckungen verwollständigen und im gewünschten Gehäuse montieren (Unterputz-, Aufputzdose, usw.).

Die Frontblende montieren.

Verhalten bei Ausfall und Wiederherstellung der Busversorgung

Bei Ausfall der Busversorgung führt das Gerät keinerlei Aktion aus.

Das Gerät ist ca. 60 Sekunden nach Wiederherstellung der Busversorgung wieder voll Funktionsfähig.

Wartung

Das Gerät erfordert keine Wartung. Zur Reinigung ggf. ein trockenes Tuch verwenden.

TECHNISCHE DATEN

Kommunikation KNX/EIB Bus

Frequenz Funkkommunikation 868 MHz

Stromversorgung Über KNX/EIB Bus, 29 V dc SELV

Stromaufnahme des Bus 15 mA max

Bedienelemente 1 Miniatur-Programmiertaste physikalische

Adresse

1 Fronttaste fur Test der EIB-Kanäle
1 Drehschalter 10 Positionen:
0 normaler Betrieb
1...8 →Erlernen Funkkanäle und Test EIB-Kanäle
9 Löschen der Funkkanäle

Anzeigeelemente 1 rote Programmier-LED für physikalische Adresse

1 Multifunktion LED (rot-grün-gelb)

für Erlernen und Lokalisierung

Nutzungsumgebung Innen, trockene Standorte

Betriebstemperatur -5 ÷ +45 °C

Lagertemperatur -25 ÷ +70^ C

Relative Luftfeuchtigkeit max 93% (ohne Kondensation)

Busanschluss Einrastklemme, 2 Pin 1 mm

Schutzgrad IP20

Abmessungen 2 Module Chorus

Normverweise Niederspannungsrichtlinie 2006/95/EG

EMV-Richtlinie 89/336 EWG,

R&TTE 99/05/EWG, EN50428, EN50090

Zertifizierungen KNX/EIB

NOTE

C

D

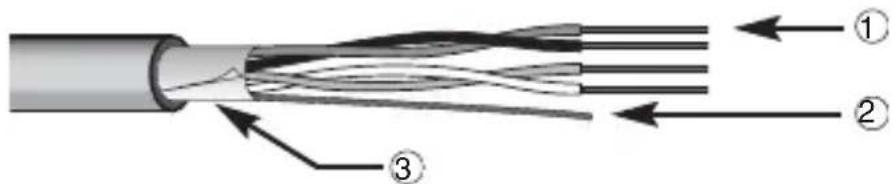

Cavo bus - Bus cable - Cable bus - Cable bus - Buskabel
② Conduitore di continuità elettrica - Electrical continuity conductor - Conducteur de continuité électrique - Conductor de continuidad électrica - Stromdurchgangsleiter
③ Schermatura - Shielding - Blindage - Blindaje - Abschirmung

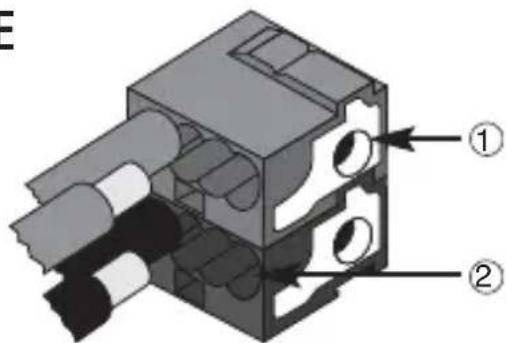

E
