BEDIENUNGSANLEITUNG MultiTool OS10.8 Passat

Oszillations-Schleifer OS10.8

Sie haben ein MultiTool OS10.8 erworben. Wir danken für Ihr Vertrauen in unser Produkt.

Es ist wichtig, dass Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung aufmerksmessen und die Sicherheitshinweise beachten. Diese Gebrauchsanleitung ist aufzubewahren und bei Weitergabe des Geräts mitzugeben.

Der Hersteller übernimmt keine Haftung für Schäden und Verletzungen, die bei unsachgemäßem Gebrauch oder Nichtbeachten der Sicherheitshinweise entstehen.

Wichtig!

Bitte lessen Sie alle Hinweise, Denn Fehler bei der Einhaltung dieser Anweisungen konnen Verletzungen, elektrischen Schlag oder Brand verursachen.

Der unsachgemäß Gebrauch des Geräts kann Personen- bzw. Sachschäden verursachen. Benutzen Sie das Gerät nur zu denen, in der Bedienungsanleitung genommen Zwecken. Der Hersteller ist nicht für Schäden verantwortlich, die durch unsachgemäßen Gebrauch bzw. Handhabung des Geräts verursacht werden.

Dieses Gerät eignet sich nicht für den gewerblichen Gebrauch. Nur für 230V/50Hz geeignet. Der Anschluss muss geerdet sein. Gerät, Kabel und Stecker dürfen nicht in Wasser oder andere Flüssigkeiten eingetaucht werden. Nur im Trockenen verwenden.

Berühren Sie Gerät, Stecker oder Kabel nicht mit nassen oder feuchten Händen. Halten Sie das Gerät während des Gebrauchs unter ständiger Beobachtung. Kinder sollenn nicht ohne Aufsicht bleiben, um sicherzustellen, dass sie nicht mit dem Gerät speilen. Das Gerät nicht abdecken. Das Gerätarf nicht in der Näre von Wärmequellen,heiten Gegenständen oder offenem Feuer aufgestellt bzw. betrieben werden. Achten Sie daraufuf, dass Personen nicht über das Netzkabel stolpern konnen. Schalten Sie das Gerät stets am An/Aus-Schalter aus. Ziehen Sie bei Nichtgebrauch, Reinigung oder Leuchtmittelwechsel den Stecker. Ziehen Sie nie am Kabel, um den Stecker zuziehen. Ziehen Sie nur am Stecker. Das Kabel nicht um das Gerät wickeln. Verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind, wenn Sie im Freien mit Elektrowerkzeugen arbeiten. Dadurch verringn Sie das Risiko eines elektrischen Schlages. Überprüfen Sie regelmäßig, ob Kabel oder Stecker beschädigt sind. Verwenden Sie das Gerät nicht, wenn dies der Fall ist, auch nicht, wenn es auf den Boden oder ins Wasser fallen gelassen oder beschädigt wurde. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder einer Person mit einer entsprechenden Qualifikation ausgewechselt werden, um Risiken zu vermeiden. Falls Sie eine Beschädigung von Gerät oder Stecker feststellen, muss das Gerät entsorgt oder von einer Fachwerkstatt repariert werden - Gefahr von Stromschlagen! Versuchen Sie nie, das Gerät selbst zu reparieren. Bei Reparaturen, die unter die Garantiebedingungen fallen, wenden Sie sich an den Handler. Bei nicht autorisierten Reparaturen oder Änderungen erlischt die Garantie. Den Netzstecker nur an geerdete Steckdosen anschließen. Niemals den Stecker ändern. Nehmen Sie niemals Änderungen am Netzstecker oder Netzkabel vor, dies verringerter die Gefahr eines elektrischen Schocks. Vermeiden Sie den Kontakt mit geerdeten Flächen, wie Leitungen, Heizkörper, Herd und Kühlschränke während das Gerät an eine Steckdose angeschlossen ist. Das Risiko eines Stromschages steigert sich, wenn ihr Körper mit der Erde verbunden ist.

Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschrankten körperlichen, sensorischen oder geistigen Fähigkeiten oder unerfahrenen oder unkundigen Personen verwendet werden, es sei dess, sie werden von Personen, die für ihre Sicherheit verantwortlich sind, überwacht oder haben von ihren Anweisungen zur Verwendung these Geräts erhalten.

1) Sicherer Arbeitsbereich

Halten Sie ihren Arbeitsbereich stets aufgeräumt und sauber. Unaufgeräumte und dunkle Arbeitsbereiche erhöhen die Unfallgefahr.

Mit diesen Gerät nicht in explosionsgeführter Umgebung arbeiten, in der sich z.B. brennbare Flüssigkeiten, Stäube oder Gase befinden. Durch Elektrowerkzeuge konnen Funken erzeugt werden, die möglicherweise Dämpfe oder Staub entzüden.

Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fernhalten. Sonst konnten Sie bei Ablenkung die Kontrolle über das Gerät verlieren.

2) Persönliche Sicherheit

Gehen Sie mit Vernunft an die Arbeit, achten Sie darauf, was Sie tun, seien Sie immer aufmerksam, wenn Sie mit Elektrowerkzeugen arbeiten. Nicht damit arbeiten, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.

Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

Immer persönliche Schutzausrüstung und Schutzbrille tragen. Je nach Art und Einsatz des Elektrowerkzeuges Schutzkleidung, Staubmaske, rutschfeste Schuhe, Schutzhelm oder Gehörschutz tragen. Das verringgert das Risiko von Verletzungen.

Unbeabsichtigte Inbetriebnahme vermeiden. Vergewissern Sie sich, dass der Schalter in Position „AUS“, „OFF“ oder „0" ist, bevor Sie den Stecker in die Steckdose stecken. Das Geräteingeschaltet an die Stromversorgung anzuschreiben kann zu Unfallen führen.

Einstellwerkzeuge oder Schraubenschlüssel entfernen, bevor Sie das Gerät einschalten. Es kann zu Verletzungen kommt, wenn sich Werkzeuge oder Schlüssel in einem sich bewegenden Geräteil befinden.

Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Überschätzen Sie sich nicht. So konnen Sie das Gerät better kontrollieren.

Tragen Sie keine weite Kleidung oder Schmuck. Haare, Kleidung und Handschuhe von sich bewegenden Teilen fernhalten. Lange Haare, lockere Kleidung oder Schmuck konnen von sich bewegenden Teilen erfasst werden.

3) Richtiger Umgang mit Elektrowerkzeugen

Das Gerät nicht überlasten! Immer das für die Arbeit bestimmte Werkzeug benutzen. So arbeiten Sie better und sicher im angegebenen Leistungsbereich.

Niemals ein Elektrowerkzeug benutzen, dessen Schalter defekt ist. Das Gerät ist dann gefährlich und muss repariert werden.

Immer den Stecker aus der Steckdoseziehen, bevor Sie Einstellungen am Gerät vornehmen, Zubehörteile auswechseln, das Gerät reinigen oder lagern. So verhindern Sie den unbeabsichtigten Start des Geräts.

Unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern aufbewahren. Keine Personen das Gerät benutzen halten, die mit dem Gerät nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Für unerfahrne Personen kann das Gerät gefährlich sein.

Kontrollieren Sie, ob bewegliche Geräteile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder beschädigt sind. Es konnte die Funktion des Gerätes beeinträchtigen. Beschädigte Teile vor dem Einsatz des Gerätes reparieren lessen. Viele Unfälle entstehen durch schlecht gepflegte bzw. gewartete Elektrowerkzeuge.

Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. immer entsprechend diesen Anweisungen und so, wie es für den speziellen Gerätotyp vorgeschrieben ist, verwenden.

4) Wartung und Instandhaltung

Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. So wird die Sicherheit des Geräts gewährleistet.

5) Besonderheiten von Oszillations-Werkzeugen

Arbeiten mit oszillierenden Werkzeugen über einen längeren Zeitraum kann zu Kreislaufbeschwerden führen. Um das zu vermeiden, nie länger als 20 Minuten ununterbrochen arbeiten.

Im Gegensatz zu Geräten mit drehenden Werkzeugen (Winkelschleifer, Kreissäge), die Späne etc. vom Arbeitsbereich entfernen, bleibt dies bei oszillierenden Geräten liegen. Dies kann durch die erhöhte Reibung zu Hitzeentwicklung führen. Gerät immer wieder ausschalten und Späne etc. vom Werkstück entfernen. Dabei nicht das Werkzeug berühren - Verbrennungsgefahr.

Das Werkzeug nicht zu lange auf einem Punkt arbeiten setzen, auch das führt zu unerwünschter Hitzeentwicklung bis hin zur Entzündung des Werkstücks.

Werkzeuge und Werkstücke nicht berühren, solange sie noch heiss sind.

6) Sicherheitschinweise für das Ladegerät

Der Lithium-Ionen-Akku des MultiTool OS10.8 dart nur am originalen Ladegerät, das im Lieferumfang enthalten ist, geladen werden.itte beachten: Die Verwendung eines anderen Ladegerates kann gefährlich sein. Verwenden Sie niemals ein anderes Ladegerät, als das im Lieferumfang enthaltene (bzw. ein originales Ersatzteil). Sollte ein Problem mit Akku, Ladegerät oder dem MultiTool OS10.8 entstehen, wenden Sie sich an eine autorisierte Fachwerkstatt.

Bevor Sie das Ladegerät benutzen,lesen Sie alle Anweisungen und Hinweise, die Ladegerät und Akku bettreffen, gründlich durch. Verwenden Sie das Ladegerät nicht, wenn es heruntergefallen oder anderweitig beschädigt worden ist. Bringen Sie das Gerät zu einer autorisierten Fachwerkstatt. Versuchen Sie niemals, das Gerät selbst zu reparieren. Öffnen Sie niemals das Gehäuse, damit besteht die Gefahr eines elektrischen Schocks und/oder Brandgefahr.

Achtung: Niemals einen beschädigten Akku in das Ladegerät einsetzen.

Niemals andere Gegenstände als den Akku in das Ladegerät stellen oder legen. Sie konnten damit das Ladegerät beschädigen. Es besteht die Gefahr eines elektrischen Schocks und/oder Brandgefahr. Verwenden Sie das Ladegerät niemals zum Laden anderer als den originalen Akkus. Sie konnten das Ladegerät wie auch die Akkus ernsthaft beschädigen. Stellen Sie das Ladegerät immer auf eine stabile, ebene Fläche. Halten Sie es von Hitzequellen und offenem Feuer fern. Nur für Innenräume geeignet. Verwenden Sie das Ladegerät nur in gut belufteten Räumen. Achtung: Tauchen Sie das Ladegerät niemals in Wasser oder andere Flüssigkeiten. Stellen Sie das Ladegerät niemals in die Höhe von Wasserquellen (Spül- und Waschbecken, Badewannen etc.). Vermeiden Sie es, Flüssigkeiten in Kontakt mit Ladegerät, Akku oder MultiTool OS10.8 kommt zu halten, darauf besteht die Gefahr eines elektrischen Schocks und/oder Brandgefahr. Sollte der Akku nicht in dem erwarteten Zeitrahmen geladen werden,ziehen Sie den Netzstecker des Ladegerätes und bringen Sie das Gerät mit dem Akku zu einer autorisierten Fachwerkstatt. Stellen oder legen Sie keine Objekte auf das Ladegerät. Stellen Sie sicher, dass niemand über das Netzkabel stolpern kann. Halten Sie das Netzkabel von sich bewegenden Maschinen oder Geräten fern. Ziehen Sie niemals am Kabel, um den Netzstecker aus der Steckdose zuziehen. Verwenden Sie – wenn notig – nur zugelassene Verlängerungskabel. Bei Temperaturen unter 0^ oder über 40^ ist die Verwendung des MultiTool OS10.8 und das Laden des Akkus zu vermeiden. Der Temperaturbereich für Laden und Betrieb des Akkus liegt zwischen 0^ und 40^ . Betrieb und Laden außerhalb dieseres Temperaturbereichs kann den Akku zerstoren. Die ideale Betriebstemperatur beträgt 20-25°C. Zwischen zwei Ladevorgängenziehen Sie den Netzstecker und halten das Ladegerät 15min ruhen.

7) Sicherheitshinweise für den Lithium-lonen-Akku

Der Lithium-Ionen-Akku des MultiTool OS10.8arf nur am originalen Ladegerat, das im Lieferumfang enthalten ist, geladen werden.itte beachten: Die Verwendung eines anderen Ladegerates kann gefährlich sein. Verwenden Sie niemals ein anderes Ladegerat, als das im Lieferumfang enthaltene (bzw. ein originales Ersatzteil).

Verwenden Sie den Akku nur für den vorgesehenen Zweck.

Achtung: Niemals einen beschädigten Akku in das Ladegerät einsetzen. Laden bzw. verwenden Sie den Akku niemals an Orten, an denen statische Elektrizität auftritt. Der Akkuarf nicht in Berührung mit Objeken kommt, die statisch aufgeladen sind.

Der Akku kann zwischen 0^ und 40^ aufbewahrt, geladen und verwendet werden. Betrieb und Laden außerhalb deses Temperaturbereichs kann den Akku zerstoren. Die ideale Betriebstemperatur betragt 20 - 25^ . Setzen Sie den Akku niemals Temperaturen hoher als 40^ aus, damit besteht Brandgefahr. Setzen Sie den Akku niemals direkter Sonneneinstrahlung aus.

Halten Sie den Akku von Hitzequellen und offenem Feuer fern.

Lassen Sie den Akku nach dem Ladevorgang abkühlen.

Achtung: Tauchen Sie den Akku niemals in Wasser oder andere Flüssigkeiten. Stellen Sie den Akku niemals in die Höhe von Wasserquellen (Spül- und Waschbecken, Badewannen etc.). Vermeiden Sie es, Flüssigkeiten in Kontakt mit Ladegerät, Akku oder MultiTool OS10.8 kommt zu halten, damit bereits die Gefahr eines elektrischen Schocks und/oder Brandgefahr. Werfen Sie den Akku nicht ins Feuer, stellen Sieihn nicht in einen Ofen, einen Mikrowellenherd, einen Wäschetrockner oder in einen Abfallcontainer mit Presswerk. Hierbei besteht Explosionsgefahr.

Versuchen Sie niemals, den Akku zu öffnen, Löscher in das Gehäuse zu bohren oder auf das Gehäuse zu schlagen. Sollte das Gehäuse beschädigt sein, entsorgen Sie den Akku den Vorschriften entsprechend (nicht in den Hausmüll geben). Akkus mit beschädigtem Gehäuse nicht laden und nicht verwenden.

Vergewissern Sie sich, dass der Akku fest und sicher im MultiTool OS10.8 einrastet. Er darf nicht aus der Halterung hersrsuten. Sollte der Akku nicht einrasten, verwenden Sieihn nicht mehr. Sollte der Akku deformiert sein, ungewohnliche Wärme abstrahlen oder starken Geruch absondere, verwenden Sieihn nicht mehr.

Sollte Flüssigkeit oder ein starker Geruch aus dem Akku austreten, ist esalanders wichtig,ihn von Wärmequellen und offenem Feuer fernzuhalten. Ausgetretene Flüssigkeit sofort grundlich mit Wasser abwaschen. Falls ausgetretene Flüssigkeit ins Auge gelangt, keinesfalls reiben. Mindestens 10min mit Wasser spulen und umgehend arztlichen Rat einholen. Verwenden bzw. laden Sie niemals Akkus, bei denen Flüssigkeit austritt.

Behandeln Sie Akkus mit besonderer Sorgfalt, um Kurzschlüsse durch Nagel, Schrauben, Schlüssel, Ringe oder andere leitende Materialien zu vermeiden. Es besteht Überhitzungs- und Brandgefahr. Wenn der Akku am Ende seiner Lebensdauer ist, entsorgen Sieihn umweltgerecht (nicht in den Hausmull geben). Versuchen Sie nicht, die Zellen zu ersetzen, zu reparieren oder zu modifizieren. Vor der Entsorgung decken Sie die elektrischen Kontaktflächen mit Isolierband ab.

8) Produktssicherheit

Das MultiTool OS10.8 nutzt einen Lithium-lonen-Akku. Sorgfalt ist zwingend notwendig, um sowohl die Sicherheit als auch die Lebensdauer des Akkus zu gewährleisten. Vergewissern Sie sich vor der Verwendung des MultiTool OS10.8, dass Sie alle Sicherheitshinweise in den vorangegangenen Kapiteln gelesen haben.

In den Akku sind Leistungsregelung und Absicherung für Betrieb und Laden integriert. Er ist nicht nur eine Energiequelle, sondern eine wichtige Komponente im gesamten System. Behandeln Sie den Akku mit Sorgfalt nach den Anweisungen in dieser Anleitung. Sollte der Akku mit Wasser oder anderen Flüssigkeiten in Kontakt kommt, oder herunter gefallen sein, oder nicht innerhalb der normalen Parameter Funktionieren, verwenden bzw. laden Sieihn nicht mehr. Lassen Sieihn von einem Fachbetrieb überprüfen.

Achten Sie darauf, das MultiTool OS10.8 während des Betriebes nicht zu überlasten. Bei Überlastung schaltet sich das MultiTool OS10.8 selbständig ab. Überlastung kann eine Reihe von Gründen haben, z.B. zu starker Andruck, zu großehzw. ungeeignetes Werkzeug etc. Sollte dieser Zustand eintreten, schlagen Sie im Kapitel, Überlastung' nach.

Bitte beachten: Bei niedrigem Ladezustand des Akkus erreicht das MultiTool OS10.8 den Überlastungszustand Schneller. Ständiger Betrieb an der Überlastungsgrenze - oder ein mehrmals wiederholter Reset nach Überlastung - kann den Akku zum Überhitzen bringen. In this fall schaltet sich der Akku selbständig ab. Er wird erst wieder betriebsbereit, wenn die Temperatur auf ein sicheres Niveau gesunden ist. Bitte beachten: Stellen Sie einen überhitzten Akku nicht in den Kühlschrank, eine Tiefkühltruhe o.a. Dies kann den Akku zerstären.

Der Akku verfügbar über einen Entladungsschutz. Wenn die Spannung unter einen bestimmten Wert fällt, schaltet sich der Akku selbständig ab. In dieser Fall muss der Akku geladen bzw. ein Ersatz-Akku eingesetzt werden. Ein Neustart mit dem entladenen Akku führt nach weniger Augenblicken zu einer erneuten Abschaltung.

9) Akku laden

Neue Akkus werden mit einer niedrigen Vor-Ladung ausgeliefert. Vor dem ersten Einsatz muss ein Akku vollständig aufgeladen werden. Wahrend des Arbeitsens kann der Akku jederzeit geladen werden, sofern es nicht zu Überhitzung kommt. Wenn der Akku sich auf Grund Entladung selbständig abschaltet oder eine Aufgabe mangels Leistung nicht erledigt werden kann, sollte der Akku geladen werden. Für die Aufbewährung empfeht sich ein Ladungszustand von 50-75%. Überprüfen Sie dies, indem Sie das MultiTool OS10.8 einschalten. Leuchten die gelbe und die rote Akku-LED, befindet sich der Akku in dieser Ladezustand.

10) Technische Daten

MultiTool Oscillations-Schleifer OS10.8

Model: WT02229

n0: 5000 - 19000/min unbelastet

Oszillationswinkel: 3.2^

Gerauschentwicklung (nur Gerät): 76 - 95dB (A)

Akku

Typ: Lithium-Ionen

Betriebsspannung: 10.8V

Kapazität: 1300mAh

Ladezeit: ca. 60min

Ladegerät

Modell:HYCH0201261500G3

Stromversorgung: 220-240V 55Hz

Leistungsaufnahme: 27W

Ausgang: 12.6V DC 1500mA

Korrekte Entsorgung these Produktes

(Elektromull)

(Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Hausmüll entsorgt werden darf. Entsorgen Sie these Gerätittegetrennt von anderen Abfallen, um der Umwelt bzw. dermenschlichen Gesundheit nicht durch

unkontrolierte Müllbeseitigung zu schaden. Recycleln Sie das Gerät, um die nachhaltige Wiederverwendung von stofflichen Ressourcen zu fördern. Private Nutzer sollen den Handler, bei dem das Produkt gekauft wurde, oder die zuständige Behörde kontaktieren, um in Erfahrung zu bringen, wie Sie das Gerät auf umweltfreundliche Weise recycleln können. Gewerbliche Nutzer sollen sich an den Lieferanten wenden und die Bedingungen des Verkaufsvertrages konsultieren. Dieses Produkt darf nicht zusammen mit anderen Gewerbmüll entsorgt werden.

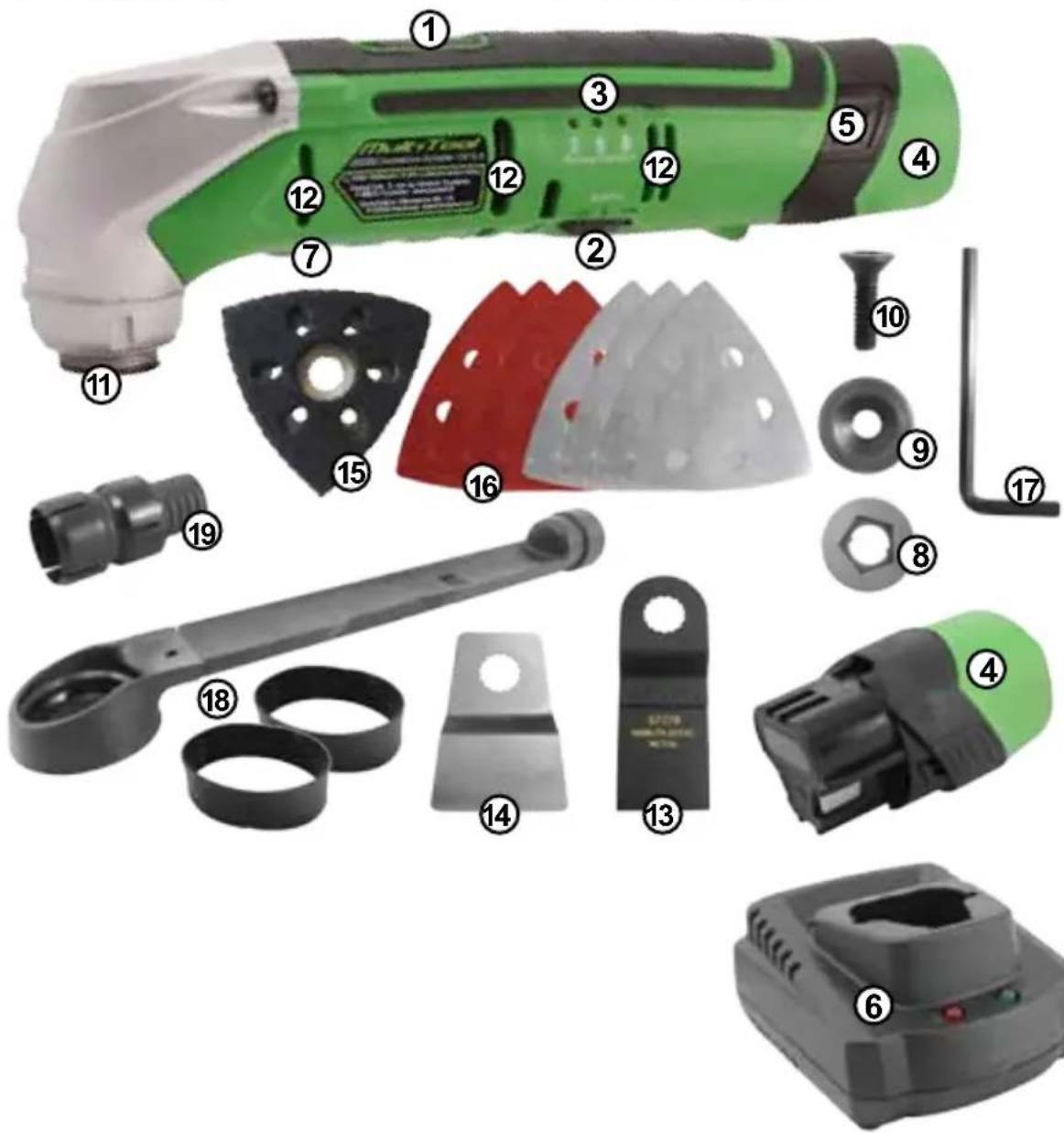

11) Lieferumfang

Bitte beachten Sie, dass diesen Gerät in verschiedene Konfigurationen angeboten wird. Es kann dazu zu optischen Abweichungen sowie entsprechenden Packungsinhalten kommt.

1 Ein/Aus-Schalter
2 Frequenzwahlschalter
3 Akkuladeanzeige
4 Akku
5 Entriegelungs-Tasten
6 Ladegerat
7 LED Arbeitsleuche (nicht sightbar)
8 Werkzeugadapter
9 Unterlegscheibe
10 Feststellschraube
11 Werkzeugaufnahme

12 Ventilationssöffnung
13 Universalsägeblatt (Holz, Kunststoff, NE-Metall)
14 Schaber
15 Schleifpad-Adapter
16 Schleifpads (2x60/120/240) für Holz (rot) / Metall (weiss)
17 Innensechskantschlüssel
18 Staubabsaugung (Schnorchel, Griffstück, Befestigungsgummi)
19 Staubsaugeradapter

Prufen Sieittevor dererstenVerwendungalleTeileaufhrenZustand.

12) Verwendung des Geräts

Das Gerät ist für folgende Aufgaben konzipiert (unter Verwendung des jeweils vorgesehenen Werkzeugs): Schleifen (trocken) kleiner Flächen und an unzugänglichen Stellen (Ecken). Sägen bzw. Schneiden von Holz (inkl. Laminat und Parkett), Gipskarton, NE-Metallen und Befestigungselementen (Nägel, Tackerklammern). Ablösen von Bodenbelägen (Teppich, PVC). Wird zum Auftrennen von Fliesenfugen (zwecks Auswechseln von Fliesen) verwendet.

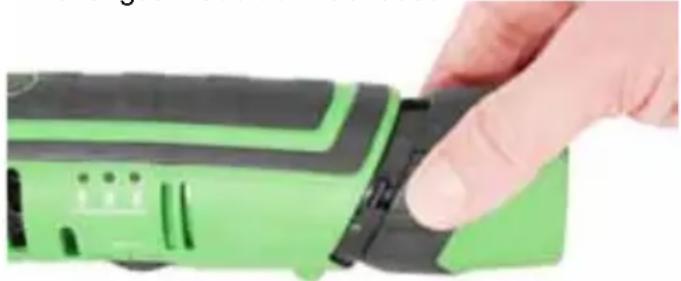

13) Akku entfernen bzw. einsetzen

Um den Akku vom MultiTool OS10.8 zu trennen, schalten Sie das Gerät zunachst aus. Drücken Sie gleichzeitig die seitlichen Entriegelungs-Tasten des Akkus undziehen Sie den Akku langsam aus dem Gehäuse.

Um den Akku einzusetzen, richten Sie den Akku passend zur Andocköffnung aus. Die elektrischen Kontakte von MultiTool OS10.8 und Akku müssen damit zueinander ausgerichtet sein. Schieben Sie den Akku langsam in das Gehäuse, bis die Verriegelungen mit einem hörbaren Klicken einrasten.

14) Akku laden

Bitte beachten: Überprüfen Sie vor dem ersten Laden anhand der Angaben auf dem jeweiligen Gerät, ob das Ladegerät zum Akku passt. Der Akku muss vor dem ersten Gebrauch vollständig geladen werden. Dies dauert i.d.R. 1 Stunde. Danach den Akku aus dem Ladegerät entfernen. Nehmen Sie den Akku spätestens nach 24h aus dem Ladegerät.itte beachten: Der Akku lassst sich nicht laden, wenn er zu heißt ist. Sollen Sie den Akku direkt nach einer längeren oder leistungsintensiven Arbeitsphase aus dem MultiTool OS10.8 genommen haben, ist er (zu)—hei. In thisem Fall lassen Sie den Akku abkühlen. Sie konnen ihn dazu durchaus in das Ladegerät stecken: Der Akku wird den Ladevorgang automatisch zulassen, sobald bald er auf die entsprechende Temperatur abgekühlt ist. Versuchen Sie nicht, den Akku im Kühlschrank o.a. abzukühlen, das konnte ihn zerstoren. Stecken Sie den Netzstecker in eine Steckdose. Die grüne LED zeigt die Betriebsbereitschaft an. Zum Laden richten Sie den Akku über dem Ladegerät aus - die elektrischen Kontakte,müssen zueinander ausgerichtet sein - und drucken ihn leicht hinunter, bis er fest im Ladegerät sitzt. Bei leerem bzw. unvollständig geladenen Akku erlischt die grüne LED und die rote LED leuchtet auf. Sobald der Akku geladen und betriebsbereit ist, erscheint wieder die grüne LED, während die rote LED erlischt.

15) Akkus richtig behandeln

Für eine optimale Lebensdauer des Akkus gilt es, eine Reihe von Dingen zu beachten.
Lassen Sie den Akku bei der Arbeit mit dem MultiTool OS10.8 niemals so leer werden, dass das Gerät zum Stillstand kommt. Der Akku sollte immer dann geladen werden, sobald die Leistung

des Gerätes spürbar nachlässt. Für die Aufbewährung empfeht sich ein Ladungszustand von 50 - 75% . Überprüfen Sie dies, indem Sie das MultiTool OS10.8 einschalten. Leuchten die gelbe und die rote Akku-LED, befindet sich der Akku in diesen Ladezustand. Wenn das Ladegerät nicht benötigt wird, trennen Sie es vom Stromnetz und verwahren Sie es an einem sicheren, trockenen Ort. Vermeiden Sie Ladevorgänge bei Temperaturen von unter 0^ bzw. über 40^ .

16) Anzeige für Ladezustand

Das MultiTool OS10.8 verfügbar über eine dreistufige Ladezustands-Anzeige. Ist der Akku vollständig geladen, erscheinen alle drei LEDs (grün, gelb, rot). Bei abnehmender Ladung erlischt zunachst die grüne LED, die gelbe und die rote LED leuchten weiter. Der Ladezustand ist nun zwischen 50 und 75% der Kapazität. Leuchtet nur noch die rote LED, ist der Akku bei etwa 25% Kapazität angelamt. Sie sollen jetzt die Arbeit mit dem MultiTool OS10.8 unterbrechen und den Akku laden.

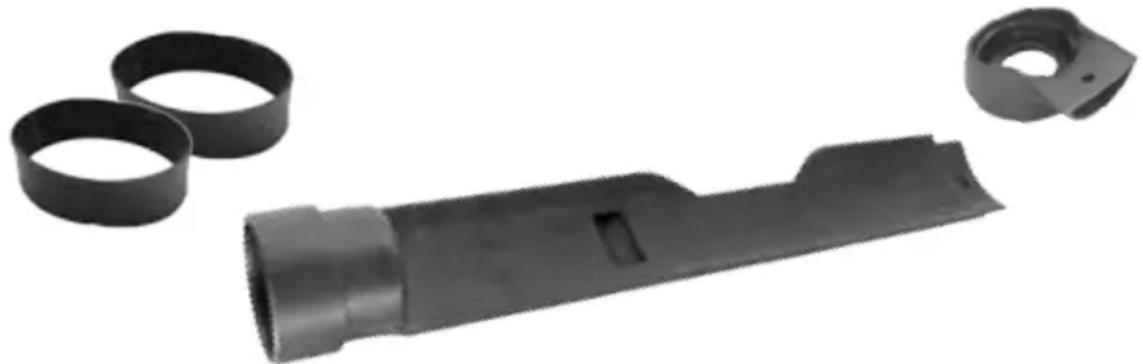

17) Staubabsaugung

Verwenden Sie die Staubabsaugung, wenn Sie z.B. Schleifarbeiten vornehmen. Sie ist schnell montiert und mit dem Staubsaugeradapter kann sie an nahezu alle handelsüblichen Schlauch-Staubsauger angeschlossen werden.

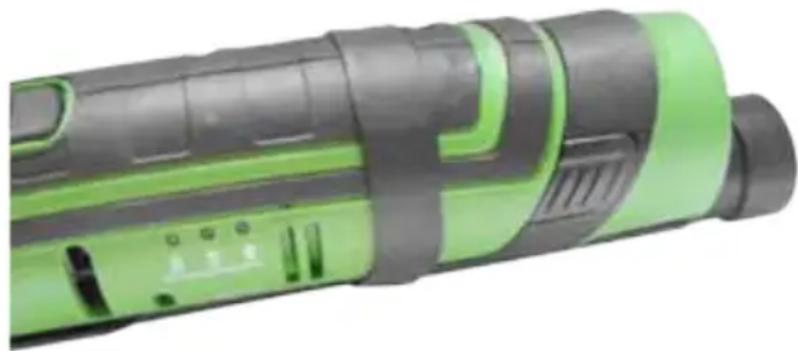

Stecken Sie zunachst Schnorchel und Griffstück zusammen. Der Schnorchel passst genau auf die Werkzeugaufnahme, das Griffstück schmiegt sich an die Unterseite des Gehäuses. Zur Fixierungziehen Sie ein Befestigungsgummi von hinten über MultiTool OS10.8 und Staubabsaugung bis zur gezeigten Position.

Vermeiden Sie es, das Befestigungsgummi über die Akkuladeanzeige oder eine Ventilationsöffnung zuziehen! Zeitzt können Sie ihren Staubsauger an das MultiTool OS10.8 anschliessen.

18) Arbeitsvorbereitung

Scharfe Klingen/Sägeblätter, Hitzeentwicklung und aufgewirbte Späne können für Anwender wie für umstehende Personen gefährlich werden. Die Verwendung von geeigneter

Schutzkleidung, Handschuhen, Sicherheitsschuhen, Augen- und Ohrenschutz sowie sichere Arbeitsmethoden konnen Gefahren abwenden. Staub -, z.B. von bleihaltigen Anstrichen, einigen Holzern, Mineralien und Metallen - kann gesundheitsgefahrnd sein. Berühren oder Einatmen des Staubes kann zu allergischen Reaktionen oder Atemwegsinfekten führen. Einige Stäube stehen im Verdacht, krebserregend zu sein, insbesondere Holzstaub von behandelten Holzern. Asbesthaltige Materialien nur von Spezialisten bearbeiten setzen!

• Verwenden Sie die Staubabsaugung!
• Arbeitsbereich stets gut durchlufen!
• Verwenden Sie einen Atemschutz!
• Decken Sie die Ventilationsöffnungen des Gerätes nicht ab - Überhitzungsgefahr!
• Dieses Gerät vibriert mit hoher Freqenz, was zu Durchblutungstörungen führen kann. Arbeitspausen einlagen!

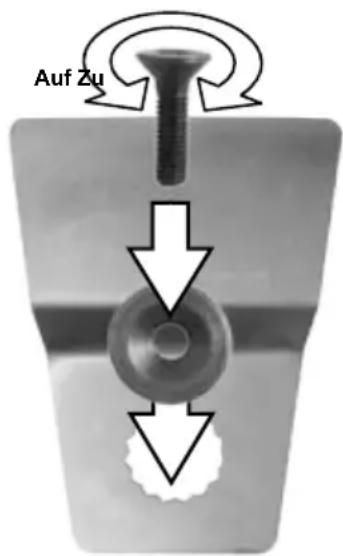

19) Werkzeuge montieren

Falls nötig, entfernen Sie ein vorhandenes Werkzeug. Lüssen Sie die Befestigungsschraube (links herum) mit dem Innensechskantschlüssel und nehmen Sie das Werkzeug ab. Entfernen Sie damit evtl. vorhandene Späne. Montieren Sie das passende Werkzeug so, dass der

"Knick" nach unten weist. Richten Sie das Werkzeug in eine für die Aufgabe passende Richtung aus und dazu sie es in die fünfeckige Werkzeugaufnahme einrasten. 12 verschiedene Positionen sind möglich, jeweils um 30^ gestreht. Befestigen Sie das Werkzeug stets mit der Unterlegscheibe und der originalen Schraube (siehe Abb. rechts), festziehen im Uhrzeigersinn (rechts herum). Mit dem Werkzeugadapter können Sie auch Werkzeuge anderer Hersteller montieren. In thisem Fall zunachst den Werkzeugadapter mit der fünfeckigen Aussparung auf die fünfeckige Werkzeugaufnahme des MultiTool 10.8 setzen. Einfach den Adapter mit der 5- Eckigen Aussparung auf die Werkzeugaufnahme (5- eckig) des Gerats legen, Werkzeug aufsetzen und mit Schraube

und Unterlegscheibe montieren. Auf festen Sitz achten!

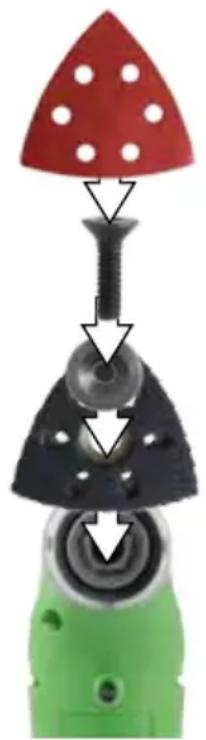

Die Schleifpads sind mit einem Klettverschluss für einfaches und schnelles Wechseln versehen. Vor einem erneuten Befestigen sollen den Sie den Schleifpadapter stets von Spanen und Staub befrei. Zum Befestigen das Schleifpad an den Kanten des Adapters ausrichten und fest drucken. Achten Sie darauf, dass die Öffnungen in den Schleifpads auf den Öffnungen des Schleifpad-Adapters platziert sind (siehe Abb. rechts). Zum Lösen an einer der Spitzen anfassen und langsam abziehen.

Lassen Sie die Werkzeuge immer abkühlen, bevor Sie sie anfassen!

Schraube
Unterleg-scheibe
Werkzeug
Werkzeugaufnahme

20) Arbeitsen mit dem MultiTool OS10.8

Überprüfen Sie den festen Sitz des jeweiligen Werkzeugs vor und auch in Abständen während der Arbeit. Da es sich hier um ein vibrierendes Elektrowerkzeug handelt, besteht die Möglichkeit, dass sich die Befestigung des Werkzeugs offen konnte. Dies kann zu Beschädigungen und zu Verletzungen führen!

Ein- und Ausschalten/Wahl der Ossillation

Zum Einschalten des Geräts schiben Sie den Betriebsschalter in Position 1. Zum Ausschalten schiben Sie den Schalter auf 0.

Frequenz

Zur Frequenzwahr drehen Sie den Frequenzwahlschalter auf die gewünschte Einstellung (1-6). Diese hangt vom zu bearbeitenden Material ab. Im Zweifel ist dies durch Testschnitte bzw. -Schliffe hersauszufunden. Generell gilt: Hohe Frequenz und weniger Druck belastener Werkzeug und Werkstück weniger und führen mehr zum Erfolg.

Sagen

Verwenden Sie nur einwandfrei, unbeschädigte Sägeblätter. Verformte, überhitzte oder anderweitig beschädigte Sägeblätter können brechen und Schäden bzw. Verletzungen verursachen. Halten Sie das Sägeblatt in Bewegung, um Späne zu entfernen und punktuelle Hitzeentwicklung zu vermeiden. Von erhitzten Sägeblättern fernhalten! Tauchschnittte nur in weichen Materialen ausführren, z.B. Holz oder Gipskarton. Wahlen Sie das richtige Sägeblatt aus. Vermuten Sie z.B. Nagel o.a. im Holz, wahren Sie ein Sägeblatt mit gehärter Klinge.

Trennen von Fliesenfugen

Beachten Sie, dass die Werkzeuge beim Trennen von Fliesenfugen stark abnutzen, wenn sie langere Zeit benutzt werden (Hitzeentwicklung!). Lassen Sie die Werkzeuge zwischen durch abkühlen.

Schleifen

Abtragsrate und Schleifmuster sind direkt vom gewählten Schleifpad, der Oszillationsfrequenz und dem ausgeübten Druck abhängig. Die Spitzen des Schleifpads legen den weitesten Weg bei der Oszillation zurück und verschreiben entsprechend Schneller.

Einwandfrei Schleifpads gewährleisten die Beste Abtragsrate. Versuchen Sie, den Druck beim Schleifen möglichst geichmüssig auszuuben, das erhöht die Lebensdauer der Schleifpads. Erhöhter Druck führt nicht zwangslaufig zu erhöhtem Abtrag, dafür aber zu Schnellerem Verschleiß an Gerät und Schleifwerkzeug.

Zum prazisen Punktschleifen bzw. in Ecken und Winkeln biete es sich an, nur mit einer Spitze bzw. Kante des Schleifpads zu arbeiten.

Arbeiten Sie länger an einer einzigen Stelle, können das zu erhöhter Hitzeentwicklung führen. Reduzieren Sie hier die Oszillationsrate und legen Sie Pausen ein, um Werkstoff und Werkzeug abkühlen zu halten.

Ein Schleifpad, das für Metalle eingesetzt wurde, sollte nicht für andere Materialien verwendet werden.

Schaben

Für diese Arbeit wahlen Sie eine mittlere Oszillationsrate. Auf weichen Oberflächen (z.B. Holz) nur mit sehr flachem Winkel arbeiten und weniger Druck einsetzen, sonst können das Werkzeug die Oberfläche beschädigen. Lassen Sie immer das Gerät für sich arbeiten.

Hitzeentwicklung

Konstante Reibung an einem Punkt kann zu extremer Hitzeentwicklung führen - Brandgefahr!

Reduzieren Sie Hitzeentwicklung durch Reibung und Staubentwicklung, indem Sie das Werkzeug in ständiger Bewegung halten. Keinen übermögen Druck ausüb, Sägeblätter arbeiten durch Bewegung. Sägeblätter oder Schleifwerkzeuge setzen sich bei zu hohem Druck zu.

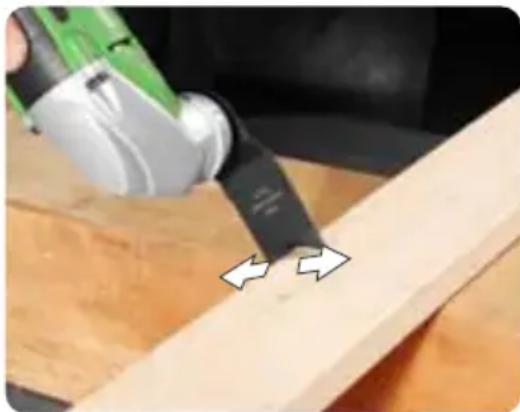

Bewegen Sie das MultiTool OS10.8, wie in der

Abbildung zu sehen, kombiniert mit leichtem Druck. Sie werden mit einem sauberen, Schnellenen und leicht zu kontrollierenden Schnitt belohnt.

Ein rotierendes Sägeblatt (Kreissäge, Winkelschleifer) schleudert Späne und Staub weg. Ein oszillierendes Sägeblatt - wie beim MultiTool OS10.8 - macht das nicht. Bei einem tiefen Tauchschnitt (z.B. um ein Schloss einzusetzen), sollen den Sie von Zeit zu Zeit die Arbeit unterbrechen, um die Rückstände mit einem Pinsel oder Staubsauger zu entfernen. Staub und Späne behindern die Effektivität des MultiTool OS10.8.

Halten Sie das MultiTool OS10.8 fest in der Hand, damit die oszillierende Bewegung zu einem effektiven Schnitt führt. Vergewissern Sie sich, dass das Werkstück fixiert ist.

21) Überlastung

Achten Sie darauf, das MultiTool OS10.8 während des Betriebes nicht zu überlasten. Bei Überlastung schaltet sich das MultiTool OS10.8 selbständig ab. Überlastung kann eine Reihe von Gründen haben, z.B. zu starker Andruck, zu großes bzw. ungeeignetes Werkzeug etc. Sollte dieser Zustand eintreten, untersuchen Sie zunachst, wodurch dieser Zustand entwickelten ist. Tauschen Sie ggf. das Werkzeug gegen ein Originalteil.

Zum Neustart schalten Sie den On/Off-Schalter einmal auf,0 und danach wieder auf,1.

Bitte beachten: Bei niedrigem Ladezustand des Akkus erreicht das MultiTool OS10.8 den Überlastungszustand schneller.

Ständiger Betrieb an der Überlastungsgrenze – oder ein mehrmals wiederholter Reset nach Überlastung – kann den Akku zum Überhitzen bringen. In dieser Fall schaltet sich der Akku selbstständig ab. Er wird erst wieder betriebsbereit, wenn die Temperatur auf ein sicheres Niveau gesunken ist. Lassen Sie das Gerät abkühlen. Zum Neustart schalten Sie den On/Off-Schalter einmal auf 0^ und danach wieder auf 1^ .

Bitte beachten: Stellen Sie einen überhitzen Akku nicht in den Kuhlschrank, eine Tiefkuhltruhe o.ä. Dies kann den Akku zerstoren.

22) Wartung und Aufbewährung

Bitte beachten: Schalten Sie das Gerät aus und entfernen Sie den Akku, bevor Sie irgendwelchen Arbeiten am Gerät vornehmen.

Regelmäßige Prüfung

Prufen Sie regelmäßig den festen Sitz aller am Gerät befindlichen Schrauben. Durch die Vibration konnten sie sich evtl. losein.

Staub

Halten Sie die Ventilationsöffnungen des Geräts stets sauber. Entfern den Sie Staub und Späneregelmögig. Die Reinigung erfolgt am besten mit Druckluft oder einem fusselfreien Tuch. Verwenden Sie keine scharfen bzw. ätzenden Reiniger.

Reinigung

Verwenden Sie nur milde Reinigungsmittel. Lassen Sie niemals Wasser mit dem Gerät in Kontakt kommt.

Aufbewahrung

Verstauen Sie das Gerät damit Bedienungsanleitung und Zubehör an einem sicheren, trockenen Ort. Von Kindern fernhalten!
