BEDIENUNGSANLEITUNG 26HF9472 PHILIPS

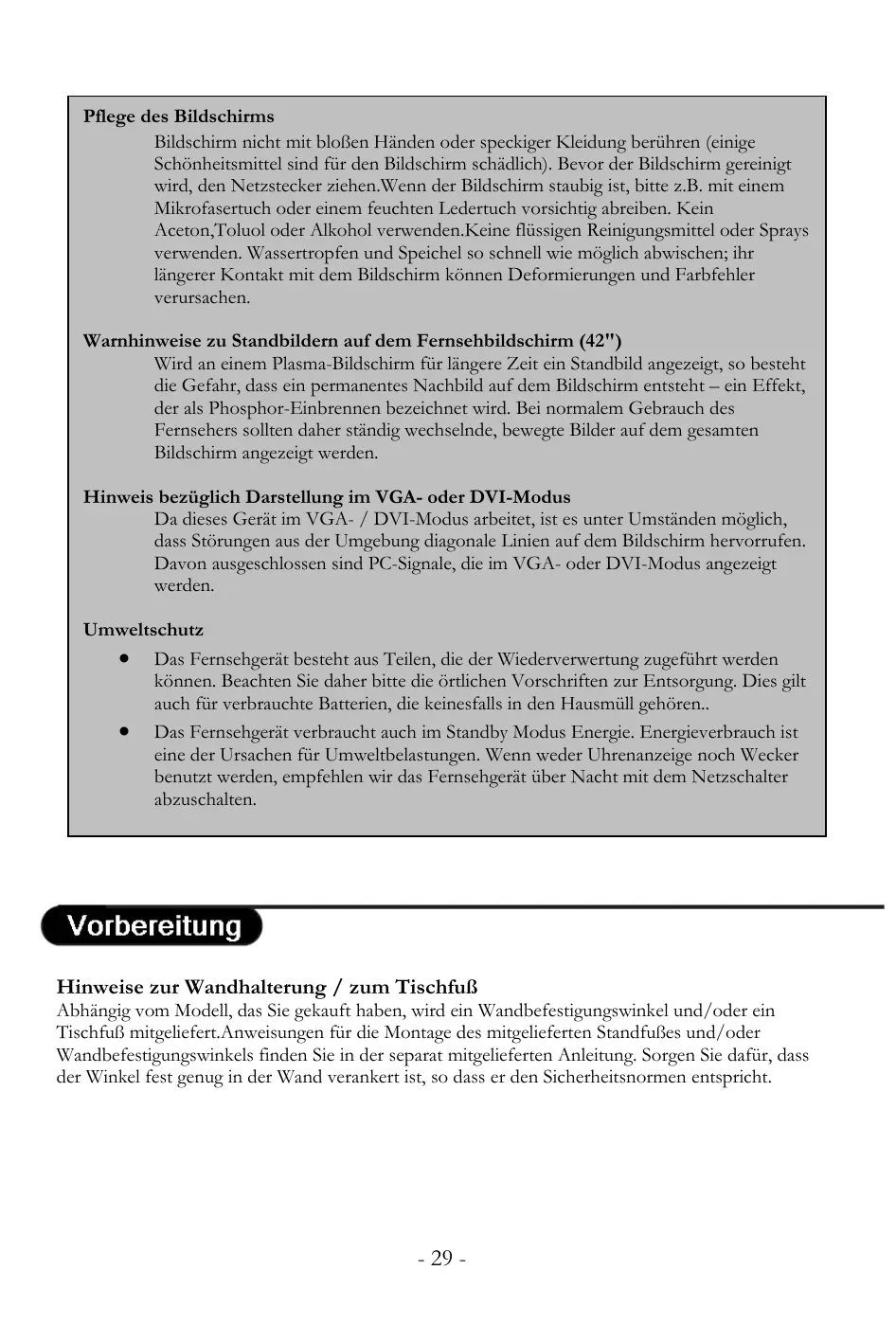

Pflege des Bildschirms Bildschirm nicht mit bloßen Händen oder speckiger Kleidung berühren (einige Schönheitsmittel sind für den Bildschirm schädlich). Bevor der Bildschirm gereinigt wird, den Netzstecker ziehen.Wenn der Bildschirm staubig ist, bitte z.B. mit einem Mikrofasertuch oder einem feuchten Ledertuch vorsichtig abreiben. Kein Aceton,Toluol oder Alkohol verwenden.Keine flüssigen Reinigungsmittel oder Sprays verwenden. Wassertropfen und Speichel so schnell wie möglich abwischen; ihr längerer Kontakt mit dem Bildschirm können Deformierungen und Farbfehler verursachen. Warnhinweise zu Standbildern auf dem Fernsehbildschirm (42") Wird an einem Plasma-Bildschirm für längere Zeit ein Standbild angezeigt, so besteht die Gefahr, dass ein permanentes Nachbild auf dem Bildschirm entsteht – ein Effekt, der als Phosphor-Einbrennen bezeichnet wird. Bei normalem Gebrauch des Fernsehers sollten daher ständig wechselnde, bewegte Bilder auf dem gesamten Bildschirm angezeigt werden. Hinweis bezüglich Darstellung im VGA- oder DVI-Modus Da dieses Gerät im VGA- / DVI-Modus arbeitet, ist es unter Umständen möglich, dass Störungen aus der Umgebung diagonale Linien auf dem Bildschirm hervorrufen. Davon ausgeschlossen sind PC-Signale, die im VGA- oder DVI-Modus angezeigt werden. Umweltschutz • Das Fernsehgerät besteht aus Teilen, die der Wiederverwertung zugeführt werden können. Beachten Sie daher bitte die örtlichen Vorschriften zur Entsorgung. Dies gilt auch für verbrauchte Batterien, die keinesfalls in den Hausmüll gehören.. • Das Fernsehgerät verbraucht auch im Standby Modus Energie. Energieverbrauch ist eine der Ursachen für Umweltbelastungen. Wenn weder Uhrenanzeige noch Wecker benutzt werden, empfehlen wir das Fernsehgerät über Nacht mit dem Netzschalter abzuschalten.

Hinweise zur Wandhalterung / zum Tischfuß

Abhängig vom Modell, das Sie gekauft haben, wird ein Wandbefestigungswinkel und/oder ein Tischfuß mitgeliefert.Anweisungen für die Montage des mitgelieferten Standfußes und/oder Wandbefestigungswinkels finden Sie in der separat mitgelieferten Anleitung. Sorgen Sie dafür, dass der Winkel fest genug in der Wand verankert ist, so dass er den Sicherheitsnormen entspricht.

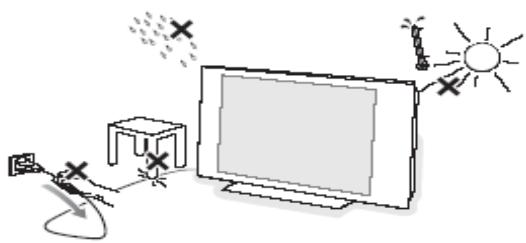

Sorgen Sie dafür, daß die Luft frei durch die Lüftungsschlitze zirkulieren kann. Bitte vermeiden Sie offenes Feuer oder Kerzen in unmittelbarer Nähe des Geräts. Stellen Sie das Fernsehgerät nicht in der Nähe einer Hitzequelle oder an einem Platz in der prallen Sonne auf und vermeiden Sie jeden direkten Kontakt mit Regen oder Wasser. Die Anlage darf keinen tropfenden oder spritzenden Flüssigkeiten ausgesetzt werden und keine mit Wasser gefüllten Gegenstände, wie z.B.Vasen, dürfen auf das Gerät gestellt werden. Stecken Sie den Antennenstecker fest in die Antennenbuchse an der Unterseite des Fernsehgerätes..

Bitte beachten Sie die Spezifikationen zur Stromversorgung an der Rückseite des Fernsehgeräts bevor Sie den Netzstecker in die Steckdose stecken.

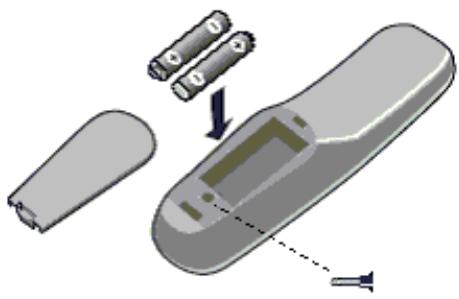

Inbetriebnahme der Fernbedienung

Deckel an der Rückseite der Fernbedienung entfernen. Geeignete Batterien einsetzen. Dabei auf die richtige Polarität (+/-) achten. Den Batteriefachdeckel schließen und ggfs. mit geeigneter Schraube gegen Diebstahl sichern.

Fernsehgerät einschalten: Drücken Sie den Netzschalter am Gerät. Ein Kontroll-Lämpchen am Gerät wird sichtbar. Befindet sich das Gerät im Stand-by-Modus (rotes Kontroll-Lämpchen), drücken Sie die Kanal +/Taste oder eine Zifferntaste auf Ihrer Fernbedienung.

Installationsmenü aufrufen Zum Aufrufen des Installationsmenü wird eine Philips Gastfernbedienung (z. B. RC 2886) benötigt. Durch Eingabe eines Sicherheitscodes wird die normale Verriegelung aufgehoben. In Ausnahmefällen, z.B. in Systemanwendungen kann das Gerät im Modus „Hohe Sicherheit“ verriegelt sein und für den Zugang zum Installationsmenü die Spezialfernbedienung RG4172BK oder RC2573 (Sonderzubehör) erforderlich machen.

Menüfunktionen abrufen Menüfunktionen können über die Cursortasten ^ bzw. v angewählt werden, z.T.auch durch Scrollen. Auf dahinterliegende Untermenüs wird mit > hingewiesen. Die rechte Cursortaste führt in das jeweilige Untermenü. Darüber hinaus dient diese Taste auch zur Bestätigung von Einstellungen.

Die Taste „Menü“ führt zurück zum Hauptmenü. Wählen Sie Ja (Yes) zur Aktivierung eines Features bzw. Nein (No) zur Deaktivierung eines Features. Die Tasten TV +/-, INFO +/-, PAY-TV +/- und RADIO +/sind auch im Menü-Mode aktiv und das Fernsehgerät reagiert wie im normalen TV-Betrieb.

Sprache: Die Sprache kann im Menü unter „LANGUAGE“ (SPRACHE) eingestellt werden. Zur Wahl stehen die Sprachen: „ENGLISH“, „DEUTSCH“, „FRANCAIS“ und „ITALIANO“. Kommunikation: Aktivieren Sie diese Einstellung für Einsatzmöglichkeiten in interaktiven Systemen. Weitere Informationen erhalten Sie im jeweiligen Handbuch des Softwareanbieters. Für alleinstehende Geräte wählen Sie bitte "Aus" bzw. "Nein". Anzahl Programme: Hier kann die Anzahl der TV-, PAY-TV-, RADIO- und INFOProgramme so eingestellt werden, daß keine nicht belegten Speicherplätze angewählt werden können. Die maximale Programmanzahl beträgt insgesamt 125. TV Installation: In diesem Untermenü wird die Einstellung der Programme vorgenommen. Konfiguration: Dieses Untermenü erlaubt die Auswahl verschiedener Einstellungen und Features.. Uhr Installation: Sämtliche Uhr-Einstellungen werden in diesem Untermnenü getätigt.

In diesem Untermenü werden die Programmeinstellungen getätigt. Während der Verwendung dieses Menüs sind alle Verriegelungen deaktiviert.

• Programmnummer: Legen Sie zunächst die Art des abzuspeichernden Programms ( „TV“, „INFO“, „PAYTV“ oder „RADIO“) durch Drücken der Cursor-Tasten „links“ bzw. „rechts“ fest. Wenn die Anzahl Programme einer Programmkategorie 0 beträgt, steht hier diese Programm-Art nicht zur Auswahl. Erhöhen Sie ggf. die für diese Programmkategorie vorgesehenen Speicherplätze unter Anzahl Programme. Geben Sie den Programmplatz durch Eingabe einer 2-stelligen Zahl ein. • Eingang: Wählen Sie die Eingangsquelle für das Signal, dass Sie auf diesem Programmplatz speichern wollen. Möglich sind: TV-Antenne, AV1, AV2, AV2YC, Radio-Antenne, VGA und DVI. Die Anzahl der verfügbaren Eingangsquellen ist geräteabhängig (siehe auch beiliegende Tabelle).

Model / Input 15HF8442 20HF7462

Hinweis: Bei Verwendung einer SmartCard Xpress Box ist normalerweise Eingang AV1 zu wählen.

• System: WEST EU (PAL/SECAM-BG), EAST EU (PAL/SECAM-DK), UK (PAL-I), FRANCE (SECAM-L/L') und AUTO. • Frequenz: Mit der > Taste wird der Sender-Suchlauf aktiviert, der bei jedem nennenswerten Signalpegel anhält, um die Festlegung des Programmspeicherplatzes, usw. zu ermöglichen. Es ist ebenfalls eine direkte Frequenzeingabe in MHz möglich. Bei Frequenzen unter 100 MHz ist eine führende „0“ einzugeben. • Programm-Name: Mit dieser Funktion kann jedem Programm ein Name zugeteilt werden. Die Cursor-Tasten < / > führen zu den Schreibstellen. Durch die Tasten ^ bzw. v kann das Schriftzeichen ausgewählt werden. Mit der Taste „Menü“ wird diese Funktion verlassen. • Speichern: Die Einstellungen für den Programmplatz werden durch die > Taste abgespeichert. Diese Funktion kann, ohne zu speichern, über die Taste „Menü“ verlassen werden. • Feinabstimmung: Durch die Cursor-Tasten < bzw. > kann eine Feinabstimmung des Senders vorgenommen werden. • Stummschaltung: Dieses Untermenü aktiviert / deaktiviert Bild und Ton für einzelne Programme. o KEINE: normale Bild- und Tonausgabe o VIDEO: Das Bild wird für diesen Kanal ausgeblendet (z.B. für Radiokanäle) o AUDIO: Der Ton wird für diesen Kanal ausgeblendet (z.B. für Informationskanäle) • Sprache Videotext: Dieser Punkt dient zur Wahl des Zeichensatzes für die Darstellung des Videotextes. Mit den Cursor-Tasten </> kann zwischen folgenden Regionen gewählt werden: o “WEST EU”: für Westeuropa o “EAST EU”: für Osteuropa o “GREEK”: für Griechisch o “CYRILLIC”: für Kyrillisch • Ausblenden: Diese Einstellung kann verhindern, daß der Programmplatz durch „Zappen“ oder Direktwahl erreicht wird. Mit den Tasten < / > kann von „JA” auf „NEIN” geändert werden.

Dieses Untermenü erlaubt die Auswahl verschiedener Einstellungen und Features. • Einschalt / OSD: In diesem Untermenü (de)aktivieren Sie sämtliche Funktionen, die sich auf Einschalteinstellungen und das OSD beziehen. • Bild/Ton: Bild- und Toneinstellungen werden in diesem Untermenü festgelegt. • Hohe Sicherheit: Die Sicherheitseinstel-lungen für das TVGerät. Achtung: die Einstellung "Hoch" erfordert die Master-FB RC 2573 für den erneuten Zugang in das Installationsmenü • Kontrolle: In diesem Untermenü werden diverse Bedienungseinstellungen vorgenommen.

In diesem Untermenü aktivieren / deaktivieren Sie sämtliche Funktionen, die sich auf Einschalteinstellungen und das On-Screen-Display (OSD) beziehen. • Willkommens-Gruss: Hier kann Ihr Willkommens-Gruss eingegeben werden, der nach Einschalten des Gerätes angezeigt wird. o Willkommens-Gruss o Zeile 1 o Zeile 2 o Löschen Die Cursor-Tasten < / > führen zu den Schreibstellen, mit ^ / v kann das Schriftzeichen gewählt werden. • Einschaltprogramm: Legt fest, mit welchem Programm das Gerät nach dem Einschalten als Standard startet, z.B. dem InfoKanal. • • •

Einschaltlautstaerke: Diese Funktion legt den Lautstärkewert fest, der mit dem Einschalten des Fernsehgerätes gelten soll. Einstellung mit Cusor-Tasten < bzw. >. Einsch. – Bildf.: Diese Funktion bestimmt das Bildformat, das mit dem Einschalten des Fernsehgerätes gelten soll. Einstellung mit Cusor-Tasten < bzw. > Power On: Diese Funktion legt fest, welchen Modus das TV-Gerät nach der Stromzufuhr einnimmt. Sie können wählen zwischen "Ein", "Letzter Status" und "Stand-by". o Wenn der Modus "Ein" gewählt wird, kann der TV nur über den Netzschalter, einer Installationsfernbedienung oder die ESP-Funktion (ESP legt die maximale, kontinuierliche Betriebszeit des TV-Geräts fest) ausgeschaltet werden. o Wird "Letzter Status" gewählt, greift das Gerät auf den zuletzt eingestellten Modus zurück (Ein oder Stand-by). o Bei "Stand-by" stellt sich das TV-Gerät bei Stromzufuhr stets auf den Stand-byModus. Lautstaerkebalken: Wählen Sie aus, ob der Lautstärkebalken bei Veränderung der Lautstärke sichtbar sein soll oder nicht. Programmanzeige: Welche Programminformationen sollen auf dem Bildschirm eingeblendet werden: „Speicherplatz-Nummer“, „Programm-Name“, „Name+Nummer“ oder „keine Einblendung“? Verzoegerung: Bestimmt das Zeitfenster in Sekunden, nachdem das Gerät davon ausgehen kann, daß keine 2. Ziffer zur Programmwahl folgt und die Umschaltung vorgenommen werden kann.

Bild- und Toneinstellungen werden in diesem Untermenü festgelegt

Helligkeit: Einstellung des gewünschten Helligkeitsgrades. Farbe: Einstellung der gewünschten Farbintensität. Kontrast: Einstellung des gewünschten Verhältnisses zwischen hellen und dunklen Tönen. Schaerfe: Anpassung der gewünschten Bildschärfe. Farbton: Stellt das Bild auf möglichst natürliche Hauttöne ein. Active Control: Stellt die Bildqualität je nach Empfangsniveau optimal ein (nur 23“, 26“, 30“ und 42“). • Hoehen/Tiefen: Hiermit wird die Hochton- bzw. Tieftonwiedergabe eingestellt • Balance: Dient zur Anpassung der Stereowiedergabe an die Hörposition, justierbar mit den Cursor-Tasten <bzw.> • AVL (Automatische Lautstärkenivellierung) „JA“ unterdrückt störende, vom Sender verursachte starke Lautstärkesprünge (z.B. bei Werbeblöcken). In Stellung „NEIN“ wird das Originalsignal nicht verändert.

In diesem Untermenü werden die Sicherheitseinstellungen für das TV-Gerät konfiguriert.

• Sicherheitslevel: Diese Funktion erlaubt es dem Nutzer, zwischen einem hohen und einem niedrigem Sicherheitslevel zu wählen. Voreingestellt ist hierbei "NIEDRIG". o Wenn das TV-Gerät auf Sicherheit „HOCH“ geschaltet ist, kann das Installationsmenü nur über eine RG 4172BK or RC2573 Fernbedienung erreicht werden. o Die Werkseinstellung ist „NIEDRIG“, wodurch das Installationsmenü mit der normalen Gastfernbedienung und der Eingabe des Sicherheitscodes erreicht werden kann. • Nahbedienung Aus: Zum Schutz gegen unbefugte Bedienung, sind die Tasten an der Front des Gerätegehäuses abschaltbar. Bei „JA“ können Einstellungen nur mittels Fernbedienung verändert werden. • Video Aus Stumm: Erlaubt es dem Nutzer alle oder einige AV-Ausgänge zu deaktvieren, um illegales Kopieren von Inhalten zu unterbinden.

In diesem Untermenü werden diverse Bedienungseinstellungen vorgenommen.

• ESP: Die Funktion dient zur Einsparung von Energie, indem ein Zeitfenster (zwischen 00 und 99 Std.) für den ununterbrochenen Betrieb definiert wird. Danach schaltet sich das Gerät automatisch ab. • Audio/Video Stumm: Für den Fall, daß keine verwertbaren Signale empfangen werden, kann bestimmt werden, ob Ton und Bild entweder „stumm“ geschaltet oder abgeschaltet (ein schwarzer Bildschirm erscheint) werden. • Sofort Umschalten In Stellung „NEIN“ wartet das Gerät nach Eingabe der 1. Ziffer auf die Eingabe einer 2. Ziffer, bis zum Ablauf der unter „Verzögerung“ eingestellten Zeit. Bei „JA“ wird sofort auf Programme 1-9 umgeschaltet. • Auto Scart: Soll bei Anliegen eines Signals an der Euro-AVBuchse automatisch auf diese umgeschaltet werden? • RGB-Signal: Aktivieren oder Deaktivieren des RGB-Signals an der AV-Buchse. • Min Lautstaerke: Damit das Abschalten des Gerätes nicht vergessen wird, kann hier ein Mindestpegel für die Lautstärke festgelegt werden. Dazu die Cursortasten < bzw. > verwenden. • Max Lautstaerke Hier kann die Lautstärke so begrenzt werden, daß kein Nachbar gestört werden kann. Einstellung mit Cursor-Tasten < bzw. >. • Ausgangs-Lautstaerke: Bestimmen Sie den Lautstärkepegel des Audioausgangs (z.B. für einen Bad-Lautsprecher). Diese Lautstärke wird nicht durch die Hauptlautsprecher beeinflusst. (nur 23“ und 26“).

Sämtliche Uhr-Einstellungen werden in diesem Untermnenü getätigt (nur für Geräte mit Uhrendisplay).

• Helligkeit Standby: Hier kann die Intensität eingestellt werden, mit der die Uhr im StandbyMode angezeigt werden soll. • Helligkeit Ein: Einstellung der Helligkeit bei eingeschaltetem Gerät. • Uhr Stellen: Mit Hilfe der Zifferntastatur der Fernbedienung kann die aktuelle Uhrzeit eingestellt werden. • VT-Zeit Uebernahme: Bei der Einstellung „JA“ wird die aktuelle Uhrzeit aus dem Videotext übernommen, sobald das Gerät mit dem Netzschalter eingeschaltet wird, z.B.. für die autom. Umstellung von Sommer auf Winterzeit. • Videotext Programm: Bestimmt, aus welchem TV-Programm die Videotext-Zeit für die Aktualisierung der Uhr bezogen werden soll. Das gewählte Programm muß über Videotext verfügen. • Zeitzonen Ausgleich: Findet sich über Videotext keine lokal gültige Uhrzeit, ist hier die Anpassung einer empfangbaren Zeitinformation auf die lokale Zeitzone möglich. • Lautstaerke Weck-Alarm: Bestimmt die Lautstärke des Weckersignals. Einstellung mit CusorTasten < bzw. >.

Alarm ON (für Geräte mit Uhrendisplay): Aktiviert die Weckfunktion. Nach der Eingabe einer korrekten Zeit (00:00 bis 23:59) wird ein Symbol für "Weckfunktion" im Uhrendisplay sichtbar.

Standby Wechseln in den Stand-by-Modus per Tastendruck. + Info Auswahl eines höher oder niedriger abgespeichterten InfoKanals.

+ Pay TV - : Auswahl eines höher oder niedriger abgespeichterten Pay TVKanals.

+ Radio Auswahl eines höher oder niedriger abgespeichterten Radio- Kanals.

Alarm OFF (für Geräte mit Uhrendisplay): Deaktiviert die Weckfunktion. Das Symbol für "Weckfunktion" im Uhrendisplay verschwindet.

Smart Tasten: Anwahl vorprogrammierter Bild- und Toneinstellungen.

Menu Aufrufen oder Verlassen des Menüs per Tastendruck.

Sleep Aktiviert den Sleep-Timer. Drücken Sie diese Taste so oft, bis die Zeit, die das Gerät noch vor Abschaltung laufen soll, erscheint.

+ Vol Regelung der Lautstärke. Mute Schaltet den Ton stumm oder schaltet ihn wieder ein..

+ TV – Fernsehsender wählen: Auswahl einer höher oder niedriger abgespeicherten Fernsehkanals.

0/9 Zifferntasten: Direkteingabe des gewünschten Kanals. Bei einer zweistelligen Programmnummer ist die zweite Ziffer einzugeben, bevor der Strich verschwindet.

Videotext ist ein Informationssystem, das von den meisten Sendern ausgestrahlt wird und wie eine Zeitung gelesen werden kann. Dieses System ermöglicht auch den Zugang zu Untertiteln für Schwerhörige oder Personen, die mit der Sprache des übertragenen Programms (über Kabel, Satellit usw.) nur wenig vertraut sind.

Aufrufen bzw. Verlassen des Videotextes

Wechseln zu einer (dreistelligen) Seitennummer Wechseln zur vorherigen / nachfolgenden Seite Wechseln zur vorherigen / nachfolgenden Seite Am unteren Bildschirmrand werden farbige Bereiche angezeigt. Mit den 4 farbigen Tasten können Sie die entsprechende Themen bzw. Seiten aufrufen.

Die Bilder, die Sie empfangen, können im Bildformat 16:9 (Kinoformat) oder 4:3 (konventioneller Bildschirm) übertragen werden. Bilder im Format 4:3 besitzen mitunter am oberen und unteren Bildrand einen schwarzen Streifen (Letterboxformat). Mit dieser Funktion können die schwarzen Streifen entfernt und die Darstellung der Bilder auf dem Bildschirm optimiert werden. Benutzung der verschiedenen Bildschirmformate Benutzen Sie die Bildformat 16:9-Taste, um die verschiedenen Funktionsarten zu wählen: 4:3, Zoom 14:9, Zoom 16:9, 16:9 Untertitel, Super Zoom, Breitbild und Fullscreen. 4:3 4:3 Das Bild wird im Format 4:3 wiedergegeben, ein schwarzer Streifen erscheint an jeder Seite des Bildes. Zoom 14:9 Das Bild ist auf das Format 14:9 vergrößert, ein kleiner schwarzer Streifen verbleibt am oberen und unteren Bildrand. Zoom 16:9 Das Bild ist auf das Format 16:9 vergrößert. Diese Funktionsart wird empfohlen, um ein Letterboxbild im Vollformat zu zeigen. Untertitel Zoom Mit dieser Funktionsart können die Bilder im Format 4:3 auf der ganzen Bildschirmfläche gesehen werden, indem die Untertitel sichtbar bleiben. Super Wide Mit dieser Funktionsart können die Bilder im Format 4:3 auf der ganzen Bildschirmfläche gesehen werden, indem beide Seiten des Bildes verbreitert werden. Breitbild Mit dieser Funktionsart kann das richtige Bildformat, das in 16:9 übertragen wird, wieder hergestellt werden, indem es voll im Bildschirm angezeigt wird. Fullscreen In diesem Modus wird das Bild auf dem kompletten Bildschirm angezeigt. Auto Modus Der Fernseher ist mit einer automatischen Umschaltung ausgestattet, die das von einigen Programmen gesendete Kenn-Signal dekodiert und das richtige Bildschirmformat wählt (nur in Auto Modus).

Durch Drücken der Taste für ca. 5 Sekunden erscheint auf dem Bildschirm ein "OK", sofern die Batterien der Fernbedienung voll funktionsfähig sind.

Erscheint ein "NIEDRIG", sollten die schwachen Batterien gewechselt werden.

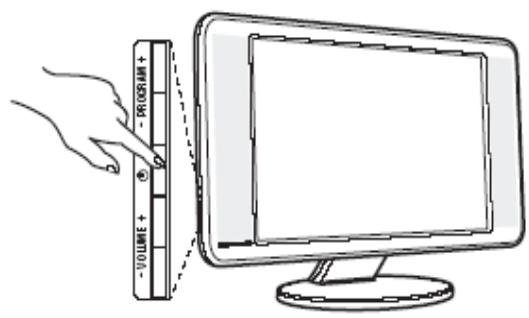

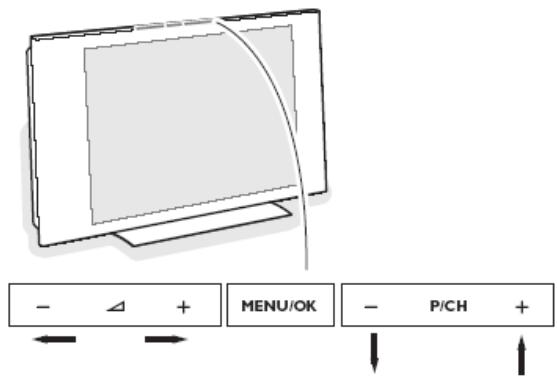

Falls Ihre Fernbedienung unauffindbar ist oder nicht funktioniert, können Sie trotzdem einige Einstellungen mit den Tasten direkt am Fernsehgerät ändern, sofern keine Sperrung der Nahbedienungstasten vorgenommen wurde (siehe auch Menü Sicherheitseinstellungen).

Drücken Sie: • Die - V + Taste, um die Lautstärke zu regulieren. • Die Tasten -P/CH+, um die entsprechenden Fernsehsender oder Quellen auszuwählen. Die Taste MENU/OK kann dazu verwendet werden, das Hauptmenü ohne die Fernbedienung abzurufen. • Die Taste - V + sowie die Tasten - P/CH +, um die Menüpunkte in den angegebenen Richtungen auszuwählen. • Die MENU/OK-Taste um das Menü zu entfernen.

Dieser Abschnitt enthält Informationen über die Anschlussmöglichkeiten der verschiedenen LCD TV-Geräte. Beachten Sie die Zollgröße, die auf Ihr TV-Gerät zutrifft.

15” LCD TVs Anschlüsse bei 15" LCD-TV-Geräten 1. 2. 3. 4. 5. 6. 7.

TV- und Radioantenneneingang EXT1-Anschluss VGA-Eingang für die Verbindung mit einem PC Seitliche Ein- und Ausgänge - Kopfhöreranschluss, Audio-Eingang, Video-Eingang, S-Video und PC Audio-Eingang 12V-Stromversorgung Datenbuchse 2 (RJ48) - zum Gebrauch interaktiver Verbindungen Datenbuchse 1 (RJ12) - zum Gebrauch interaktiver Verbindungen

20” LCD TVs Anschlüsse bei 20" LCD-TV-Geräten 1. 2. 3. 4. 5.

TV- und Radioantenneneingang EXT1-Anschluss Seitliche Ein- und Ausgänge - Kopfhöreranschluss, Audio-Eingang, Video-Eingang und S-Video Datenbuchse 2 (RJ48) - zum Gebrauch interaktiver Verbindungen Datenbuchse 1 (RJ12) - zum Gebrauch interaktiver Verbindungen

23” & 26” LCD TVs Anschlüsse bei 23" und 26“ LCD-TV-Geräten 1. 2. 3. 4. 5. 6. 7.

TV- und Radioantenneneingang EXT1- und EXT2-Anschluss Audio-Ausgang zum Anschluss eines Verstärkers VGA-, DVI- und Audio-Eingang für die Verbindung mit einem PC Externer (Bad)lautsprecher Datenbuchse 2 (RJ48) - zum Gebrauch interaktiver Verbindungen Datenbuchse 1 (RJ12) - zum Gebrauch interaktiver Verbindungen

30” LCD TVs Anschlüsse bei 30" LCD-TV-Geräten 1. 2. 3. 4. 5. 6. 7. 8.

Seitliche Ein- und Ausgänge - Kopfhöreranschluss, Audio-Eingang, Video-Eingang und S-Video Datenbuchse 2 (RJ48) - zum Gebrauch interaktiver Verbindungen Datenbuchse 1 (RJ12) - zum Gebrauch interaktiver Verbindungen 12V-Stromversorgung VGA-Eingang für die Verbindung mit einem PC Audio-Ausgang zum Anschluss eines Verstärkers EXT1- und EXT2-Anschluss TV-Antenneneingang

42” TVs Anschlüsse bei 42" Plasma-TV-Geräten 1. 2. 3. 4. 5. 6. 7.

Datenbuchse 2 (RJ48) - zum Gebrauch interaktiver Verbindungen Datenbuchse 1 (RJ12) - zum Gebrauch interaktiver Verbindungen 12V-Stromversorgung VGA-Eingang für die Verbindung mit einem PC Audio-Ausgang zum Anschluss eines Verstärkers EXT1- und EXT2-Anschluss TV-Antenneneingang
