Produkttyp	5-in-1 Bart- und Haarschneider
Marke	SilverCrest
Modell	SHBS 3.7 A1
Stromversorgung	Netzbetrieb (über Netzteil 4,5 V / 1000 mA) oder wiederaufladbarer Li-Ion-Akku 3,7 V, 700 mAh
Ladezeit	ca. 90 Minuten
Betriebsdauer	ca. 60 Minuten kabellos
Hauptfunktionen	Haarschneiden, Bartschneiden, Rasieren, Präzisionstrimmen, Nasen-/Ohrenhaartrimmen
Inklusive Aufsätze	5: Haarschneiden, Bartschneiden, Präzisionstrimmen, Rasieren, Nasen-/Ohrenhaare
Kammaufsätze	4 Kammaufsätze für Haare (3, 6, 9, 12 mm) und 1 verstellbarer Kammaufsatz für Bart (3-6 mm)
Feineinstellung der Schnittlänge	3 Positionen: 0,8 mm / 1,3 mm / 1,8 mm
Zusätzliches Zubehör	Kamm, Schere, Reinigungsbürste, Ölflasche, Aufbewahrungstasche
Pflege und Reinigung	Wasserreinigung für Kammaufsätze und Nasen-/Ohrenaufsatz; Bürsten und Ölen der Klingen
Sicherheit	Feuchtigkeitsschutz, automatische Abschaltung beim Aufsatzwechsel, Hinweise für Kinder und Personen mit eingeschränkten Fähigkeiten
Ersatzteile und Reparierbarkeit	Ersatzteile erhältlich auf www.hoyerhandel.com; Reparaturen ausschließlich durch Fachwerkstatt
Garantie	3 Jahre ab Kaufdatum
Sprachen der Bedienungsanleitung	Französisch, Deutsch, Englisch, Italienisch

Häufig gestellte Fragen - SHBS 3.7 A1 SILVERCREST

Wie lade ich den SilverCrest SHBS 3.7 A1 Trimmer auf?

Setzen Sie den Trimmer in die Ladestation ein, die mit dem Netzteil verbunden ist. Die rote LED zeigt den Ladevorgang an, die grüne LED zeigt an, dass der Akku voll ist. Die Ladezeit beträgt ca. 90 Minuten.

Kann ich den Trimmer im Netzbetrieb verwenden?

Ja, Sie können den Trimmer im Netzbetrieb verwenden, auch wenn der Akku leer ist. Schließen Sie das Netzteil direkt an den Trimmer an und schalten Sie ihn ein.

Wie wechsle ich die Schneidaufsätze?

Schalten Sie das Gerät immer aus, bevor Sie die Aufsätze wechseln. Zum Entfernen eines Aufsatzes drücken Sie ihn mit dem Daumen nach unten und heben ihn aus. Zum Einsetzen führen Sie die untere Lasche in die Führung ein und drücken den oberen Teil ein, bis er einrastet.

Wie reinige und öle ich den Trimmer?

Reinigen Sie das Gehäuse mit einem feuchten Tuch. Die Kammaufsätze und der Nasen-/Ohrenaufsatz können unter Wasser abgespült werden. Die Klingen müssen gebürstet und mit einigen Tropfen säurefreiem Öl (z. B. Nähmaschinenöl) geölt werden. Bauen Sie den Scherkopf nicht auseinander.

Welches Zubehör ist im Lieferumfang enthalten?

Der Trimmer wird mit 5 Aufsätzen (Haare, Bart, Präzision, Rasieren, Nasen/Ohren), 4 Kammaufsätzen für Haare (3, 6, 9, 12 mm), einem verstellbaren Bartkamm, einem Kamm, einer Schere, einer Reinigungsbürste, einer Ölflasche, einer Aufbewahrungstasche, einem Netzteil und einer Ladestation geliefert.

Wie stelle ich die Schnittlänge ein?

Verwenden Sie die Kammaufsätze in verschiedenen Größen für eine feste Schnittlänge. Für den Bart ermöglicht der verstellbare Kamm Längen von 3 bis 6 mm. Zusätzlich bietet der Feineinstellungsschalter 3 Positionen (0,8 / 1,3 / 1,8 mm) zur Feinabstimmung des Schnitts.

Ist der Trimmer wasserdicht?

Nein, das Gerät ist nicht wasserdicht. Tauchen Sie es nicht in Wasser und schützen Sie es vor Feuchtigkeit. Nur die Kammaufsätze und der Nasen-/Ohrenaufsatz können nach dem Abnehmen unter Wasser abgespült werden.

Wie lange beträgt die Garantiezeit?

Die Garantie beträgt 3 Jahre ab Kaufdatum. Bewahren Sie den Kassenbon auf. Sie deckt Material- und Herstellungsfehler ab, ausgenommen Verschleißteile und Schäden durch unsachgemäße Verwendung.

Was tun, wenn das Gerät nicht mehr funktioniert?

Überprüfen Sie zunächst, ob der Akku geladen ist oder die Stromversorgung korrekt ist. Wenn die Klingen blockiert sind, reinigen und ölen Sie sie. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst (0800 919270 Frankreich, 0842 665566 Schweiz). Versuchen Sie nicht, selbst Reparaturen durchzuführen.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Werfen Sie das Gerät nicht in den Hausmüll. Entnehmen Sie den Akku (nach vollständiger Entladung) und entsorgen Sie ihn getrennt. Geben Sie das Gerät an einer Sammelstelle für Elektro- und Elektronik-Altgeräte ab.

BEDIENUNGSANLEITUNG SHBS 3.7 A1 SILVERCREST

HAAR- UND BARTSCHNEIDER

Bedienungsanleitung

IT CH

TAGLIACAPELLI-REGOLABARBA

TONDEUSE BARBE ET CHEVEUX

Mode d'emploi

GB

HAIR & BEARD TRIMMER

KRA103906_B1.book Seite 1 Mittwoch, 10. Dezember 2014 10:34 10

Deutsch...... 2

Français.... 24

Italiano.... 48

English....70

ID: SHBS 3.7 A1_15_V1.2

1. Übersicht 3
2. Bestimmungsgemäßer Gebrauch 5
3. Sicherheitshinweise 5
4. Lieferumfang 10
5. Aufladen 10
6. Bedienen 11

6.1 Wechseln der Schneidaufsätze ..... 11
6.2 Wechseln der Kammaufsätze ..... 12
6.3 Haare schneiden 12
6.4 Bart schneiden 13
6.5 Konturen schneiden 14
6.6 Rasieren 14
6.7 Nasen- und Ohrhaare schneiden ..... 14

1. Reinigen und Pflege 15
2. Aufbewahren 17
3. Teile nachbestellen 17
4. Entsorgen 17
5. Problemlösungen 19
6. Technische Daten 20
7. Garantie der HOYER Handel GmbH ...... 20

2

DE

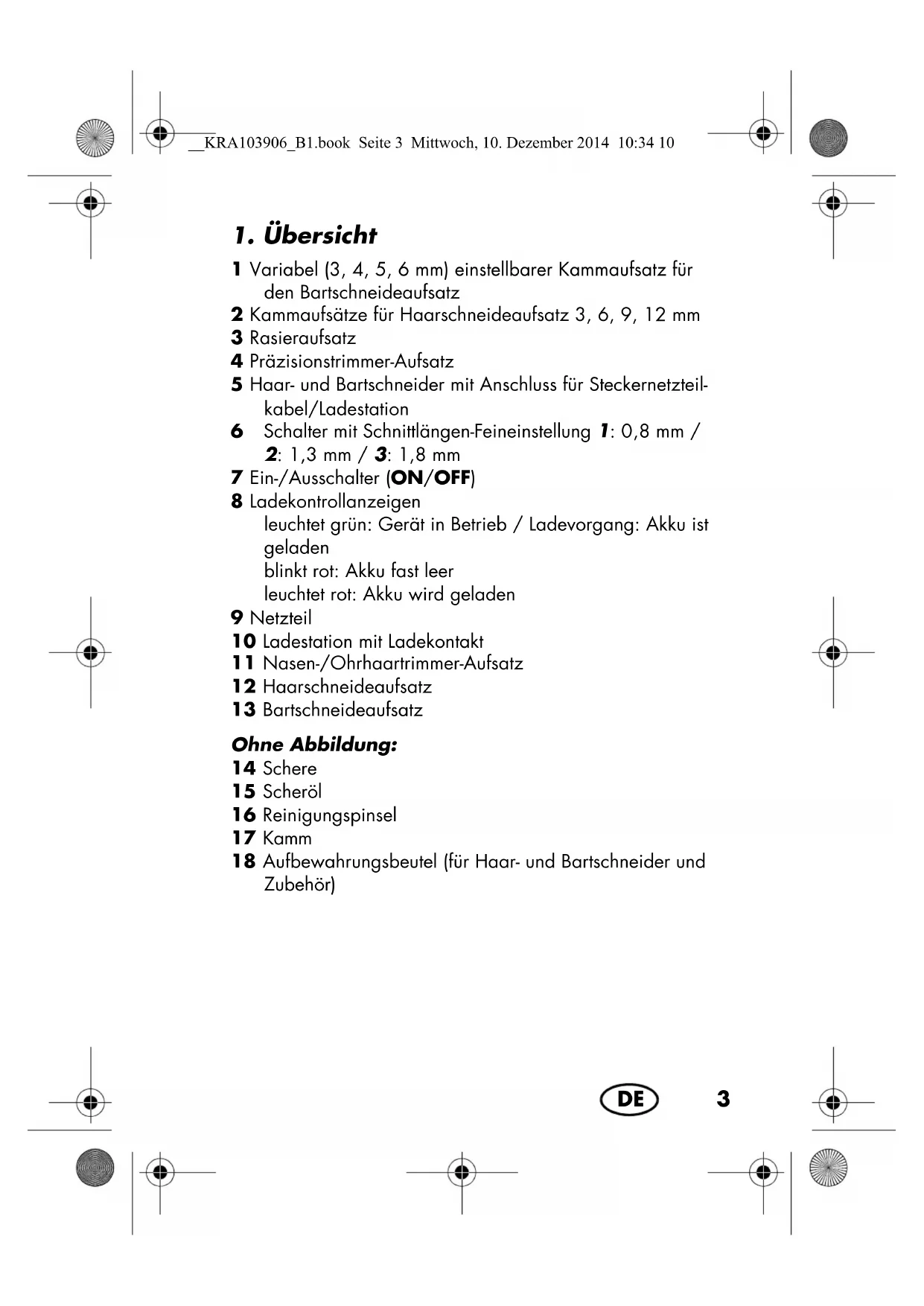

1. Übersicht

1 Variabel (3, 4, 5, 6 mm) einstellbarer Kammaufsatz für den Bartschneideaufsatz
2 Kammaufsätze für Haarschneideaufsatz 3, 6, 9, 12 mm
3 Rasieraufsatz
4 Präzisionstrimmer-Aufsatz
5 Haar- und Bartschneider mit Anschluss für Steckernetzteil-kabel/Ladestation
6 Schalter mit Schnittlängen-Feineinstellung 1: 0,8 mm / 2: 1,3 mm / 3: 1,8 mm

7 Ein-/Ausschalter (ON/OFF)

8 Ladekontrollanzeigen leuchtet grün: Gerät in Betrieb / Ladevorgang: Akku ist geladen blinkt rot: Akku fast leer leuchtet rot: Akku wird geladen

9 Netzteil

10 Ladestation mit Ladekontakt
11 Nasen-/Ohrhaartrimmer-Aufsatz
12 Haarschneideaufsatz
13 Bartschneideaufsatz

Ohne Abbildung:

14 Schere
15 Scheröl
16 Reinigungspinsel
17 Kamm
18 Aufbewahrungsbeutel (für Haar- und Bartschneider und Zubehör)

DE

3

KRA103906 B1.book Seite 4 Mittwoch, 10. Dezember 2014 10:34 10

Herzlichen Dank für Ihr Vertrauen!

Wir gratulieren Ihnen zu Ihrem neuen Haar- und Bartschneider 5in1.

Für einen sicheren Umgang mit dem Gerät und um den ganzen Leistungsumfang kennenzulernen:

• Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung gründlich durch.
• Befolgen Sie vor allen Dingen die Sicherheitshinweise!
• Das Gerät darf nur so bedient werden, wie in dieser Bedienungsanleitung beschrieben.
• Bewahren Sie diese Bedienungsanleitung auf.
• Falls Sie das Gerät einmal weitergeben, legen Sie bitte diese Bedienungsanleitung dazu.

Wir wünschen Ihnen viel Freude mit Ihrem neuen Haar- und Bartschneider 5in1!

4

DE

2. Bestimmungsgemäßer Gebrauch

Der Haar- und Bartschneider 5in1 ist ausschließlich zum Schneiden von menschlichen Haaren vorgesehen. Verwenden Sie das Gerät nur für trockene Haare.

Das Gerät ist für den privaten Haushalt konzipiert und darf nicht für gewerbliche Zwecke eingesetzt werden. Das Gerät darf nur in Innenräumen benutzt werden.

Vorhersehbarer Missbrauch

WARNUNG vor Sachschäden!

Schneiden Sie mit dem Gerät kein Kunsthaar und kein Tierhaar.

3. Sicherheitshinweise

Warnhinweise

Falls erforderlich, werden folgende Warnhinweise in dieser Bedienungsanleitung verwendet:

GEFAHR! Hohes Risiko: Missachtung der Warnung kann Schaden für Leib und Leben verursachen.

WARNUNG! Mittleres Risiko: Missachtung der Warnung kann Verletzungen oder schwere Sachschäden verursachen.

VORSICHT: Geringes Risiko: Missachtung der Warnung kann leichte Verletzungen oder Sachschäden verursachen.

HINWEIS: Sachverhalte und Besonderheiten, die im Umgang mit dem Gerät beachtet werden sollten.

Anweisungen für den sicheren Betrieb

- Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt

DE

5

werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauches des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

• Kinder jünger als 8 Jahre sind vom Gerät und der Anschlussleitung fernzuhalten.
• Verwenden Sie für den Netzbetrieb nur das mitgelieferte Original-Steckernetzteil.

GEFAHR für Kinder

• Verpackungsmaterial ist kein Kinderspielzeug. Kinder dürfen nicht mit den Kunststoffbeuteln spielen. Es besteht Erstickungsgefahr.
• Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.

GEFAHR von Stromschlag durch Feuchtigkeit

• Schützen Sie das Gerät vor Feuchtigkeit, Tropf- oder Spritzwasser.
• Bedienen Sie das Gerät nicht mit nassen Händen.
  Das Gerät, die Ladestation und das Netzteil dürfen nicht in Wasser oder andere Flüssigkeiten getaucht werden und nicht unter fließendem Wasser abgespült werden.

6

DE

- Sollte das Gerät doch einmal ins Wasser gefallen sein, ziehen Sie sofort das Netzteil und nehmen Sie erst danach das Gerät heraus. Benutzen Sie das Gerät in diesem Fall nicht mehr, sondern lassen Sie dieses durch einen Fachbetrieb überprüfen.

- Sollte Flüssigkeit in das Gerät gelangen, lassen Sie vor einer erneuten Inbetriebnahme das Gerät prüfen.

- Wenn das Gerät in einem Badezimmer verwendet wird, ist nach Gebrauch das Netzteil zu ziehen, da die Nähe von Wasser eine Gefahr darstellt, auch wenn das Gerät ausgeschaltet ist.

- Als zusätzlicher Schutz wird die Installation einer Fehlerstromschutzeinrichtung (FI/RCD) mit einem Bemessungsauslösestrom von nicht mehr als 30 mA im Stromkreis empfohlen. Fragen Sie Ihren Elektroinstallateur um Rat. Lassen Sie den Einbau ausschließlich von einer Elektrofachkraft durchführen.

GEFAHR durch Stromschlag

• Nehmen Sie das Gerät nicht in Betrieb, wenn das Gerät, die Ladestation oder das Kabel sichtbare Schäden aufweist oder wenn das Gerät zuvor fallen gelassen wurde.
• Stecken Sie das Netzteil erst dann in eine Steckdose, wenn das Kabel mit dem Gerät/der Ladestation verbunden ist.
  Schließen Sie das Netzteil nur an eine ordnungsgemäß installierte, gut zugängliche Steckdose an, deren Spannung der Angabe auf dem Typenschild entspricht. Die Steckdose muss auch nach dem Anschließen weiterhin gut zugänglich sein.
• Achten Sie darauf, dass das Kabel nicht durch scharfe Kanten oder heiße Stellen beschädigt werden kann.
• Achten Sie darauf, dass das Kabel nicht eingeklemmt oder gequetscht wird.
• Um das Netzteil aus der Steckdose zu ziehen, immer am Netzteil, nie am Kabel ziehen.

DE

7

- Ziehen Sie das Netzteil aus der Steckdose, ...

... nach jedem Gebrauch,

... nach jedem Ladevorgang,

... wenn eine Störung auftritt,

... bevor Sie das Gerät mit dem Kabel verbinden,

... bevor Sie das Gerät reinigen und

... bei Gewitter.

- Um Gefährdungen zu vermeiden, nehmen Sie keine Veränderungen am Gerät vor. Lassen Sie Reparaturen nur von einer Fachwerkstatt bzw. im Service-Center durchführen.

GEFAHR durch Akkus

• Schützen Sie den Akku vor mechanischen Beschädigungen. Brandgefahr!
• Setzen Sie das Gerät nicht direkter Sonne oder Hitze aus. Die Umgebungstemperatur soll -10 °C nicht unter- und +40 °C nicht überschreiten.
• Die Ladekontakte am Gerät dürfen nicht durch metallische Gegenstände verbunden werden.
• Laden Sie den Akku ausschließlich mit dem Original-Zubehörteil (Netzteil) auf.
• Der nur für die Entsorgung ausgebaute Akku darf nicht wieder verwendet werden.
• Sollte aus dem Akku Elektrolytlösung auslaufen, vermeiden Sie den Kontakt mit Augen, Schleimhäuten und Haut. Spülen Sie betroffene Stellen sofort mit reichlich klarem Wasser und suchen Sie einen Arzt auf. Die Elektrolytlösung kann Reizungen hervorrufen.

WARNUNG vor Verletzungen durch Schneiden

Die Spitzen der Kammaufsätze, des Haarschneideaufsatzes, des Bartschneideaufsatzes und des Präzisionstrimmer-Aufsatzes sind scharf. Gehen Sie vorsichtig damit um.
Benutzen Sie das Gerät nicht mit einem beschädigten Aufsatz.
- Schalten Sie das Gerät aus, bevor Sie die Aufsätze aufstecken oder wechseln sowie vor jeder Reinigung.

8

DE

WARNUNG vor Verletzungen

• Legen Sie das Kabel so, dass niemand darüber stolpert oder darauf tritt.
• Drücken Sie den Nasen-/Ohrhaartrimmer-Aufsatz nicht zu tief in das Nasenloch bzw. in die Ohrmuschel.
  Benutzen Sie das Gerät nicht bei offenen Wunden, Schnittwunden, Sonnenbrand oder Blasen.

WARNUNG vor Sachschäden

Die Ladestation ist mit rutschfesten Silikonfüßen ausgestattet. Da Möbel mit einer Vielfalt von Lacken und Kunststoffen beschichtet sind und mit unterschiedlichen Pflegemitteln behandelt werden, kann nicht völlig ausgeschlossen werden, dass manche dieser Stoffe Bestandteile enthalten, die die Kunststofffüße angreifen und aufweichen. Legen Sie ggf. eine rutschfeste Unterlage unter die Ladestation.
-Verwenden Sie nur das Original-Zubehör.
Legen Sie das Gerät niemals auf heiße Oberflächen (z. B. Herdplatten) oder in die Nähe von Wärmequellen oder offenem Feuer.
- Decken Sie das Netzteil nicht ab, um eine Überhitzung zu vermeiden.
- Üben Sie keinen zu starken Druck auf die Scherfolie des Rasieraufsatzes aus, um eine Beschädigung der Scherfolie zu vermeiden.
- Bauen Sie die Scherfolie nicht aus dem Scherfolienrahmen aus und reinigen Sie diese nicht mit der Bürste.
- Verwenden Sie keine scharfen oder scheuernden Reinigungsmittel.

DE

9

4. Lieferumfang

1 Haar- und Bartschneider 5in1 5

1 Netzteil 9

1 Ladestation 10

5 auswechselbare Schneideaufsätze:

Haarschneideaufsatz 12

Bartschneideaufsatz 13

Präzisionstrimmer-Aufsatz 4

Nasen-/Ohrhaartrimmer-Aufsatz 11

Rasieraufsatz 3

4 K a m m a u f s ä t z e 2 für Haarschneideaufsatz 3, 6, 9, 12 mm

1 variabel (3, 4, 5, 6 mm) einstellbarer Kammaufsatz 1 für den Bartschneideaufsatz 13

1 Kamm 17

1 Schere 14

1 Reinigungspinsel 16

1 Scheröl 15

1 Aufbewahrungsbeutel (für Haar- und Bartschneider und Zubehör) 18

1 Bedienungsanleitung

5. Aufladen

HINWEISE:

• Laden Sie vor der Erstanwendung (ohne Kabel) sowie für die folgenden Ladevorgänge den Haar- und Bartschneider 5 ca. 90 Minuten auf.

• Wenn die Akkus nahezu leer sind, blinkt die Landekontrollanzeige 8 im Betrieb rot. Das Gerät ist dann nur noch kurze Zeit netzunabhängig betriebsbereit.

• Stellen Sie die Ladestation 10 auf eine ebene Fläche.

• Verbinden Sie das Netzteil 9 mit der Ladestation 10.
• Schalten Sie ggf. das Gerät mit dem Ein-/Ausschalter 7 aus.
• Stecken Sie das Netzteil 9 in eine gut zugängliche Steck-dose, deren Spannung der Angabe auf dem Typenschild entspricht.

10

DE

1. Stellen Sie den Haar- und Bartschneider 5 in die Ladestation 10.
2. Die Ladekontrollanzeige 8 leuchtet rot und der Akku wird geladen. Wenn der Akku vollständig geladen ist, leuchtet die Ladekontrollanzeige grün. Die netzunabhängige Betriebsdauer mit vollständig geladenem Akku beträgt ca. 60 Minuten.

6. Bedienen

Sie können den Haar- und Bartschneider 5in1 unabhängig vom Ladezustand des Akkus jederzeit im Netzbetrieb verwenden.

1. Für den Netzbetrieb stellen Sie sicher, dass der Haar- und Bartschneider 5 ausgeschaltet ist.
2. Verbinden Sie das Netzteil 9 mit dem Anschluss am Haar- und Bartschneider 5.
3. Stecken Sie das Netzteil 9 in eine gut zugängliche Steck-dose, deren Spannung der Angabe auf dem Typenschild entspricht.
4. Schalten Sie das Gerät mit dem Ein-/Ausschalter 7 ein.

6.1 Wechseln der Schneidaufsätze

WARNUNG vor Verletzung!

Schalten Sie den Haar- und Bartschneider 5 aus, bevor Sie die Aufsätze aufstecken oder abnehmen.

• Bild A: Zum Abnehmen der Aufsätze 12, 3, 4, 11, 13 drücken Sie den Aufsatz mit dem Daumen nach hinten vom Haar- und Bartschneider 5 ab.
• Bild B: Zum Aufstecken führen Sie die untere Lasche im Aufsatz 12, 3, 4, 11, 13 in die Schiene im Haar- und Bartschneider 5 ein und drücken den oberen Teil des Aufsatzes auf den Haar- und Bartschneider, bis er hörbar einrastet und festsitzt.

DE

11

6.2 Wechseln der Kammaufsätze

Aufstecken

- Zum Aufstecken der Kammaufsätze 2 + 1 schieben Sie den entsprechenden Kammaufsatz vorsichtig über den Haar-bzw. Bartschneideaufsatz 12 / 13. Drücken Sie das untere Ende der Kammaufsätze 2 fest, bis dieses einrastet.

Abnehmen

• Zum Abnehmen der Kammaufsätze 2 lösen Sie den Kammaufsatz an seinem unteren Ende und ziehen ihn vom Haar- und Bartschneider 5 ab.
• Den Kammaufsatz 1 für den Bartschneideaufsatz 13 schieben Sie nach oben vom Haar- und Bartschneider 5 ab.

6.3 Haare schneiden

Haarschneideaufsatz 12

HINWEISE:

• Das zu frisierende Haar muss trocken sein.
- Die Schnittlänge kann abhängig vom Schnittwinkel abweichen.

- Legen Sie ein Tuch oder einen Umhang um Hals und Nacken, um zu vermeiden, dass Haarreste in den Kragen fallen.

• Kämmen Sie das Haar gut durch.

- Beginnen Sie zuerst mit einem Kammaufsatz 2 mit einer längeren Schnittlänge und verwenden Sie im Verlauf des Schneidens stufenweise kürzere Schnittlängen.

- Beginnen Sie den Haarschnitt im Nacken oder an den Seiten und schneiden Sie Richtung Kopfmitte. Schneiden Sie danach die vordere Haarpartie in Richtung Kopfmitte.

- Halten Sie den Haar- und Bartschneider 5 so, dass der Kammaufsatz 2 möglichst flach am Kopf aufliegt. Führen Sie das Gerät gleichmäßig durch das Haar.

- Schneiden Sie, wenn möglich, gegen die Wuchsrichtung des Haares.

12

DE

• Um alle Haare zu erfassen, fahren Sie mehrmals mit dem Haar- und Bartschneider 5 durch eine Haarpartie.
• Kämmen Sie die Haare immer wieder gut durch.
• Um bei Schnittlängen über 12 mm eine gerade Schnittlinie zu erzielen, sollte der Haar- und Bartschneider 5 mehrmals von unterschiedlichen Richtungen durch das Haar geführt werden.

6.4 Bart schneiden

Bartschneideaufsatz 13

HINWEIS: Bitte beachten Sie, dass die entsprechenden Schnittlängen nur dann zustande kommen, wenn der Schalter für die Schnittlängen-Feineinstellung 6 sich auf Position 1 befindet und der Haar- und Bartschneider 5 im rechten Winkel zur Hautoberfläche gehalten wird.

• Kämmen Sie den Bart in Wuchsrichtung.
- Schneiden Sie den Bart vom Ohr zum Kinn nach unten hin. Trimmen Sie zuerst die eine, dann die andere Seite.
- Kammaufsatz 1
Bild C: Verstellen Sie die Schnittlänge mit dem Schieber je nach gewünschter Haarlänge und lesen Sie die Schnittlängen seitlich am Kammaufsatz 1 an der Markierung ab (3, 4, 5, 6 mm). Kürzen Sie Ihren Bart nun stufenweise.
- Benutzen Sie den Bartschneideaufsatz 13 ohne Kammaufsatz 1, um den Bart sehr kurz oder Schnurrbart und Konturen zu schneiden.
- Mit dem Schalter für die Schnittlängen-Feineinstellung 6 kann die Schnittlänge gering in 3 Stufen (1: 0,8 mm / 2: 1,3 mm / 3: 1,8 mm) variiert werden.
- Um Ihren Schnurrbart zu schneiden, kämmen Sie ihn zunächst gerade nach unten. Benutzen Sie dann entweder den Bartschneideaufsatz 13 oder den Präzisionstrimmer-Aufsatz 4. Beginnen Sie in der Mitte über dem Mund und schneiden Sie zunächst die eine Seite, dann die andere.

6.5 Konturen schneiden

Präzisionstrimmer-Aufsatz 4

• Benutzen Sie den Präzisionstrimmer-Aufsatz 4, um Schnurrbart, Backenbärte, Koteletten oder Augenbrauen zu kürzen und zu formen.
• Legen Sie die Kante des Aufsatzes an der gewünschten Höhe des Haaransatzes an und bewegen Sie den Haar- und Bartschneider 5 nach unten.

6.6 Rasieren

Rasieraufsatz 3

HINWEIS: Ihre Haut muss sauber und trocken sein.

• Halten Sie den Haar- und Bartschneider 5 im rechten Winkel zur Hautoberfläche und führen Sie ihn sanft über Ihr Gesicht.
• Rasieren Sie gegen die Bartwuchsrichtung.
• An komplizierten Stellen, wie z. B. am Kinn, straffen Sie die Haut, um ein besseres Ergebnis zu erhalten.

6.7 Nasen- und Ohrhaare schneiden

Nasen-/Ohrhaartrimmer-Aufsatz 11

• Führen Sie nur die Metallspitze langsam in ein Nasenloch oder ein Ohr ein.
• Bewegen Sie den Haar- und Bartschneider 5 langsam kreisförmig, um die Haare zu schneiden.

14

DE

7. Reinigen und Pflege

GEFAHR durch Stromschlag!

Ziehen Sie das Netzteil 9 aus der Steckdose, bevor Sie den Haar- und Bartschneider 5 und die Ladestation 10 reinigen.

WARNUNG vor Verletzung!

Schalten Sie vor jeder Reinigung den Haar- und Bartschneider 5 aus.

WARNUNG vor Sachschäden!

Verwenden Sie keine scharfen oder scheuernden Reinigungsmittel.

HINWEIS: Reinigen und ölen Sie das Gerät nach jedem Gebrauch.

Haar- und Bartschneider 5 und Ladestation 10

- Wischen Sie das Gehäuse des Haar- und Bartschneiders und die Ladestation mit einem leicht angefeuchteten Tuch ab.

Kammaufsätze 2, 1

- Nehmen Sie den Kammaufsatz ab. Spülen Sie den Kammaufsatz mit Wasser ab und lassen Sie diesen trocknen, bevor Sie ihn wieder verwenden.

Haarschneide-, Bartschneide- und Präzisionstrimmer-Aufsatz 12, 13, 4

1. Bild A: Drücken Sie den Aufsatz mit dem Daumen nach hinten vom Haar- und Bartschneider 5 ab.
2. Entfernen Sie Haarreste mit dem mitgelieferten Reinigungspinsel 16 vom Aufsatz.
3. Tragen Sie wenige Tropfen Scheröl 15 auf die Schnittkante des Aufsatzes auf. Wischen Sie ggf. überschüssiges Öl mit einem weichen Tuch ab. Verwenden Sie nur säurefreies Öl, wie z. B. Nähmaschinenöl.

DE

15

Nasen-/Ohrhaartrimmer-Aufsatz 11

- Nehmen Sie den Nasen-/Ohrhaartrimmer-Aufsatz 11 ab. Spülen Sie ihn mit Wasser ab und lassen Sie diesen vollständig trocknen, bevor Sie ihn wieder verwenden.

Rasieraufsatz 3

WARNUNG!

Bauen Sie die Scherfolie nicht aus dem Scherfolienrahmen aus und reinigen Sie diese nicht mit dem Reinigungspinsel 16.

HINWEIS: Geben Sie von Zeit zu Zeit einige Tropfen säurefreies Öl (z. B. Nähmaschinenöl) auf das Schermesser. Setzen Sie den Rasieraufsatz auf den Haar- und Bartschneider 5 und lassen diesen einige Sekunden laufen, ohne ihn zu benutzen. Wischen Sie ggf. überschüssiges Öl mit einem weichen Tuch ab.

1. Nehmen Sie den Rasieraufsatz 3 ab.
2. Drücken Sie auf die seitlich angebrachten Knöpfe des Rasieraufsatzes und ziehen Sie den Scherfolienrahmen ab. Halten Sie den Scherfolienrahmen dabei nur seitlich und drücken Sie nicht auf die Scherfolie.
3. Reinigen Sie das Schermesser mit dem mitgelieferten Reinigungspinsel 16.
4. Reinigen Sie die Scherfolie im Scherfolienrahmen unter fließendem Wasser und lassen Sie diese vollständig trocknen, bevor Sie sie wieder auf den Rasieraufsatz 3 setzen.
5. Setzen Sie den Scherfolienrahmen wieder auf den Rasieraufsatz 3. Achten Sie beim Aufsetzen darauf, dass die Befestigungslaschen am Scherfolienrahmen in die entsprechenden Aussparungen am Rasieraufsatz passen, und drücken Sie den Scherfolienrahmen leicht herunter, bis er hörbar einrastet.

16

DE

8. Aufbewahren

- Zur Aufbewahrung ... ... stellen Sie den Haar- und Bartschneider 5 in die La- destation 10 oder ... verwenden Sie den mitgelieferten Aufbewahrungsbeu- tel 18.

9. Teile nachbestellen

Teile, wie z. B. den Scherfolienrahmen des Rasieraufsatzes 3, können Sie bestellen:

- unter www.hoyerhandel.com oder - bei der Hotline des Service-Centers, die im Kapitel "Garantie der HOYER Handel GmbH" auf Seite 20 angegeben ist.

10. Entsorgen

Das Symbol der durchgestrichenen Abfalltonne auf Rädern bedeutet, dass das Produkt in der Europäischen Union einer getrennten Müllsammlung zugeführt werden muss. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Gekennzeichne-

te Produkte dürfen nicht über den normalen Hausmüll entsorgt werden, sondern müssen an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Recycling hilft, den Verbrauch von Rohstoffen zu reduzieren und die Umwelt zu entlasten. Informationen zur Entsorgung und der Lage des nächsten Recyclinghofes erhalten Sie z. B. bei Ihrer Stadtreinigung oder in den Gelben Seiten.

Verpackung

Wenn Sie die Verpackung entsorgen möchten, achten Sie auf die entsprechenden Umweltvorschriften in Ihrem Land.

Akku ausbauen

• Dieses Gerät wird mit einem wiederaufladbaren Lithium-Ionen-Akku betrieben, den Sie ausbauen müssen, bevor Sie das Gerät entsorgen lassen.
• Für das Ausbauen des Akkus benötigen Sie etwas handwerkliches Geschick, ansonsten besteht Verletzungsgefahr! Sollten Sie keine Erfahrungen im Umgang mit Werkzeug haben, sollten Sie den Akkuausbau einer Person überlassen, die diesen fachgerecht ausführen kann.

GEFAHR durch Akkus!

• Achten Sie beim Ausbau darauf, dass der Akku nicht beschädigt wird. Brandgefahr!
• Der ausgebaute Akku darf nicht auseinandergenommen werden.
• Schließen Sie den Akku niemals kurz. Die Kontakte am ausgebauten Akku dürfen nicht durch metallische Gegenstände verbunden werden. Der Akku kann überhitzen und explodieren.

• Bauen Sie den Akku nur für die Entsorgung des Gerätes aus. Durch den Ausbau des Akkus wird das Gerät zerstört. Nehmen Sie ein zerlegtes Gerät nicht wieder in Betrieb.

• Trennen Sie das Gerät vom Netz.

• Schalten Sie das Gerät ein und lassen Sie es so lange laufen, bis der Akku leer ist.
• Bild A: Drücken Sie den Aufsatz 12, 3, 4, 11, 13 mit dem Daumen nach hinten vom Haar- und Bartschneider 5 ab.
• Bild D: Lösen Sie mit einem Kreuzschlitzschraubendreher die 3 Schrauben auf der Rückseite und am oberen Ende des Gerätes.
• Bild E: Hebeln Sie mit einem Schraubendreher die Seitennaht auf und klappen Sie die Gehäusehälften auseinander.

18

DE

1. Bild F: Lösen Sie die 3 Schrauben an der Platine und drehen Sie die Platine so herum, dass der Akku zu Ihnen zeigt.
2. Bild G: Lösen Sie die Verbindungen des Akkus zur Platine mit einer Zange/einem Seitenschneider. Entnehmen Sie den freiliegenden Akku. Geben Sie Akku und Gerät getrennt zur geeigneten Entsorgung.

Der mit diesem Gerät verwendete Lithium-Ionen-Akku darf nicht in den Hausmüll. Der Akku muss sachgerecht entsorgt werden. Wenden Sie sich dazu an den batteriever-treibenden Handel sowie die kommunalen Sammelstellen.

Li-Ionen

11. Problemlösungen

Sollte Ihr Gerät einmal nicht wie gewünscht funktionieren, gehen Sie bitte erst diese Checkliste durch. Vielleicht ist es nur ein kleines Problem, das Sie selbst beheben können.

GEFAHR durch Stromschlag!

Versuchen Sie auf keinen Fall, das Gerät selbstständig zu reparieren.

Fehler	Mögliche Ursachen / Maßnahmen
Keine Funktion	Ist die Stromversorgung sichergestellt?Akku leer?
Schneideaufsätze 12, 3, 4, 11, 13 laufen schwer	Aufsätze gereinigt und ggf. geölt?

DE

19

12. Technische Daten

Modell: SHBS 3.7 A1
Haar- und Bartschneider: Eingang: 4,5 V,, 1000 mA
Schutzklasse des handgehaltenen Gerätes: III
NetzteilModel LY045-045-1000E:	Eingang: 100-240 V ~ 50/60 Hz, 0,2 A maxAusgang: 4,5 V [IMAGE], 1000 mA
Schutzklasse des Netzteils: II
Umgebungsbedingungen: nur für Innenräume zugelassen
Akku: 1x 3,7 V Li-Ion, 700 mAh
Betriebstemperatur: -10 °C bis +40 °C

Technische Änderungen vorbehalten.

13. Garantie der HOYER Handel GmbH

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.

Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Pro-

20

dukt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Dreijahresfrist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder Teile, die aus Glas gefertigt sind.

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserem autorisierten Service-Center vorgenommen wurden, erlischt die Garantie.

21

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen die Artikelnummer IAN: 103906 und den Kassenbon als Nachweis für den Kauf bereit.
• Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst das nachfolgend benannte Service-Center telefonisch oder per E-Mail.
• Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service Anschrift übersenden.

Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Software herunterladen.

Service-Center

DE Service Deutschland

Tel.: [phone]

(kostenfrei)

E-Mail: [e-mail]

AT Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN: 103906

22

_KRA103906_B1.book Seite 23 Mittwoch, 10. Dezember 2014 10:34 10

Lieferant

Bitte beachten Sie, dass die folgende Anschrift keine

Serviceanschrift ist.

Kontaktieren Sie zunächst das oben benannte Service-Center.

HOYER Handel GmbH

Kühnehöfe 5

22761 Hamburg

Deutschland

23

Sommaire

KRA103906 B1.book Seite 26 Mittwoch, 10. Dezember 2014 10:34 10

KRA103906 B1.book Seite 44 Mittwoch, 10. Dezember 2014 10:34 10

Conditions de garantie

KRA103906 B1.book Seite 46 Mittwoch, 10. Dezember 2014 10:34 10

Fournisseur

_KRA103906_B1.book Seite 47 Mittwoch, 10. Dezember 2014 10:34 10

47

Indice

KRA103906 B1.book Seite 50 Mittwoch, 10. Dezember 2014 10:34 10

_KRA103906_B1.book Seite 69 Mittwoch, 10. Dezember 2014 10:34 10

Fornitore

KRA103906 B1.book Seite 72 Mittwoch, 10. Dezember 2014 10:34 10

KRA103906 B1.book Seite 80 Mittwoch, 10. Dezember 2014 10:34 10

6.3 Cutting hair

KRA103906 B1.book Seite 82 Mittwoch, 10. Dezember 2014 10:34 10

KRA103906 B1.book Seite 84 Mittwoch, 10. Dezember 2014 10:34 10

KRA103906 B1.book Seite 90 Mittwoch, 10. Dezember 2014 10:34 10

_KRA103906_B1.book Seite 91 Mittwoch, 10. Dezember 2014 10:34 10

91

KRA103906_B1.book Seite 92 Mittwoch, 10. Dezember 2014 10:34 10

Stand der Informationen · Version des informations ·

12/2014 · Ident.-Nr.: SHBS 3.7 A1

IAN 103906

1
