BEDIENUNGSANLEITUNG MULTI HL 3000 BRENNENSTUHL

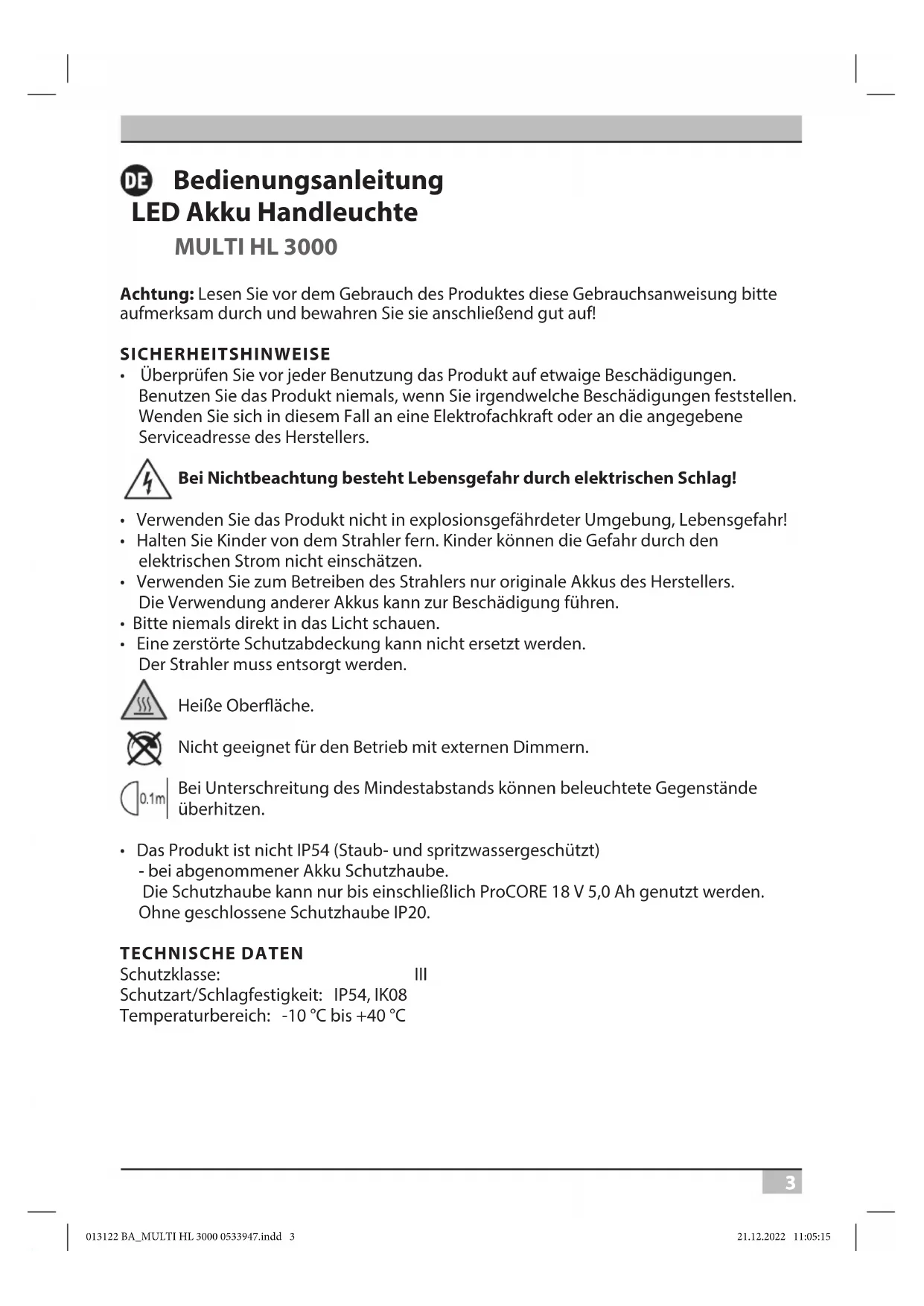

• Überprüfen Sie vor jeder Benutzung das Produkt auf etwaige Beschädigungen. Benutzen Sie das Produkt niemals, wenn Sie irgendwelche Beschädigungen feststellen. Wenden Sie sich in diesem Fall an eine Elektrofachkraft oder an die angegebene Serviceadresse des Herstellers.

Bei Nichtbeachtung besteht Lebensgefahr durch elektrischen Schlag!

• Verwenden Sie das Produkt nicht in explosionsgefährdeter Umgebung, Lebensgefahr!

• Halten Sie Kinder von dem Strahler fern. Kinder können die Gefahr durch den elektrischen Strom nicht einschätzen.

• Verwenden Sie zum Betreiben des Strahlers nur originale Akkus des Herstellers. Die Verwendung anderer Akkus kann zur Beschädigung führen.

• Bitte niemals direkt in das Licht schauen.

• Eine zerstörte Schutzabdeckung kann nicht ersetzt werden. Der Strahler muss entsorgt werden. Heiße Oberäche.

Nicht geeignet für den Betrieb mit externen Dimmern. Bei Unterschreitung des Mindestabstands können beleuchtete Gegenstände überhitzen.

• Das Produkt ist nicht IP54 (Staub- und spritzwassergeschützt) - bei abgenommener Akku Schutzhaube. Die Schutzhaube kann nur bis einschließlich ProCORE 18 V 5,0 Ah genutzt werden. Ohne geschlossene Schutzhaube IP20. TECHNISCHE DATEN Schutzklasse: III Schutzart/Schlagfestigkeit: IP54, IK08 Temperaturbereich: -10 °C bis +40 °C 013122 BA_MULTI HL 3000 0533947.indd 3013122 BA_MULTI HL 3000 0533947.indd 3 21.12.2022 11:05:1521.12.2022 11:05:154 Bedienungsanleitung MULTI HL 3000 Typ: MULTI HL 3000 Kompatible Akkutypen: Eine Übersicht aller erhältlichen Adapter und den passenden Akkus nden Sie auf unserer Homepage www.brennenstuhl.com Max. projizierte Fläche: 183,63 cm

Maße: 18,2x13,8x21,4 cm Maße Schutzabdeckung: 11,1x11,1x2 cm Gewicht: 1,37 kg Dieses Produkt ist für Beleuchtungszwecke im Innen- und Außenbereich geeignet. INBETRIEBNAHME Stellen Sie den Strahler auf eine trockene, ebene Fläche oder nehmen Sie den Strahler in die Hand. Mit dem verstellbaren Fußbügel lassen sich verschiedene Neigungswinkel des Strahlers realisieren (Abb. 2a). Der Fußbügel ist zusätzlich mit Magneten ausgestattet. Zum Einschalten des Strahlers betätigen Sie den Schalter oben am Handgri. Durch einmaliges Drücken wird das Spotlicht mit voller Lichtstärke aktiviert. Durch erneutes Drücken (innerhalb von fünf Sekunden) schaltet der Strahler auf die Zweitlichtquelle (100%) (Abb. 2b). Diese lässt sich durch weiteres Betätigen in den Stufen 75%, 50% und 25% regulieren und anschließend ausschalten (Abb. 2c). Je weniger Lichtleistung eingestellt ist, desto länger ist die Leuchtdauer. Ist eine Schalterposition länger als 5 Sekunden unverändert, dann führt ein nochmaliges Drücken immer in den „aus“ Zustand. Ist der Akku nahezu leer, blinkt der LED-Strahler fünf Mal auf. Danach wird der Strahler noch für ca. 10 Minuten, in Abhängigkeit der Akkukapazität, mit 50% Helligkeit weiter leuchten, bevor der Tiefentladeschutz den Strahler abschaltet. Somit bleibt noch genügend Zeit, um den Akku zu wechseln oder die Arbeit zu beenden.

EINSETZEN UND ENTNEHMEN DES AKKUS

Der Adapter kann einfach und schnell eingesetzt werden. Dazu den Verschluss önen und die Akkuabdeckung zu sich ziehen (Abb. 1a - 1b). Setzen Sie nun den passenden Adapter in die Brennenstuhl Schnittstelle ein (Abb. 1c) und verriegeln Sie diesen mit dem roten Verriegelungsmechanismus (Abb. 1d). Setzen Sie den geladenen 18 Volt Akku von hinten in die Akkuaufnahme ein (Abb. 1e), bis dieser spürbar in der Endposition einrastet. Zum Entnehmen des Akkus die Akku-Entriegelungstaste drücken und Akku nach hinten aus der Akkuaufnahme ziehen. Danach Abdeckung wieder verschließen (Abb. 1f). 013122 BA_MULTI HL 3000 0533947.indd 4013122 BA_MULTI HL 3000 0533947.indd 4 21.12.2022 11:05:1521.12.2022 11:05:155 MULTI HL 3000 Bedienungsanleitung Der Strahler darf, um IP54 (Staub- und spritzwassergeschützt) zu gewährleisten, nur mit korrekt verschlossener Akkuabdeckung betrieben werden. Bei längerem Nichtgebrauch den Akku aus dem Gerät nehmen. Der Strahler kann auch ohne Akkuabdeckung bis zum 12 Ah Akku betrieben werden, allerdings reduziert sich dann die Schutzart auf IP20 und der Strahler darf nur in trockener Umgebung betrieben werden. Dazu önen Sie die Verriegelung der Akkuabdeckung (Abb. 1a). Danach entfernen Sie die Akkuabdeckung.

Benutzen Sie nur ein original Ladegerät des Herstellers. LIEFERUMFANG Strahler, 4 Multi Adapter Bosch, Makita, Metabo, Milwaukee/Dewalt, Tasche für Adapter. ZUBEHÖR Passendes Zubehör nden Sie auf unserer Homepage www.brennenstuhl.com. REINIGUNG Entnehmen Sie den Akku vor der Reinigung. Verwenden Sie keine Lösungsmittel, ätzende Reinigungsmittel oder ähnliches. Benutzen Sie zur Reinigung nur ein trockenes oder leicht angefeuchtetes Tuch. WARTUNG ACHTUNG: die LED-Leuchte enthält keine Komponenten, die gewartet werden müssen. Die Lichtquelle dieser Leuchte ist nicht ersetzbar. Wenn die Lichtquelle ihr Lebensende erreicht hat, ist die gesamte Leuchte zu ersetzen. Die Leuchte darf nicht geönet werden.

EU-KONFORMITÄTSERKLÄRUNG

Die EU-Konformitätserklärung ist beim Hersteller hinterlegt. 013122 BA_MULTI HL 3000 0533947.indd 5013122 BA_MULTI HL 3000 0533947.indd 5 21.12.2022 11:05:1621.12.2022 11:05:166 Bedienungsanleitung MULTI HL 3000 ENTSORGUNG Informationen zum Elektro- und Elektronikgerätegesetz 3 – ElektroG3 Bedeutung des durchgestrichenen Mülltonnen-Symbols Die durchgestrichene Mülltonne bedeutet, dass Sie gesetzlich verpichtet sind, diese Geräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen, d.h. Altgeräte sind getrennt vom Hausmüll zu entsorgen. Nicht vom Altgerät umschlossene Altbatterien oder Altakkumulatoren sowie Lampen, die zerstörungsfrei aus dem Altgerät entfernt werden können, müssen vorher zerstörungsfrei entnommen und getrennt entsorgt werden. Ein Balken unter der Mülltonne bedeutet, dass das Produkt nach dem 13. August 2005 in Verkehr gebracht wurde. Möglichkeiten der Rückgabe von Altgeräten Besitzer von Altgeräten können diese aufgrund der Picht zur unentgeltlichen Rücknahme bei Vertreibern abgeben. Dies sind im Einzelnen:

• Größere Elektrofachmärkte (also Elektro-Fachgeschäfte, mit einer Verkaufsäche für Elektro- und Elektronikgeräte von mindestens 400 m

• Lebensmittelläden mit einer Gesamtverkaufsäche von mindestens 800 m

, die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen.

• Diese Händler müssen beim Verkauf eines neuen Elektrogeräts ein Altgerät der gleichen Art kostenfrei zurücknehmen (1:1-Rücknahme); dies gilt auch für Lieferungen nach Hause.

• Diese Händler müssen bis zu drei kleine Altgeräte (keine äußere Abmessung größer als 25 cm) kostenfrei im Verkaufsgeschäft oder in unmittelbarer Nähe zurücknehmen, ohne dass dies an einen Neukauf geknüpft werden darf (0:1-Rücknahme).

• Rücknahmepichten gelten auch für den Versandhandel, wobei die Picht zur 1:1-Rücknahme im privaten Haushalt nur für Großgeräte (eine Kantenlänge > 50cm) gilt; für die 1:1-Rücknahme von Lampen, Kleingeräten und kleinen ITK-Geräten sowie die 0:1-Rücknahme müssen Versandhändler Rückgabemöglichkeiten in zumutbarer Entfernung zum Endverbraucher bereitstellen. Besitzer von Altgeräten können diese auch im Rahmen der durch öentlich-rechtliche Entsorgungsträger eingerichteten und zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten abgeben, damit eine ordnungsgemäße Entsorgung sichergestellt ist.

• Personenbezogene Daten Alle Endnutzer von Elektro- und Elektronikaltgeräten werden darauf hingewiesen, dass Sie für das Löschen personenbezogener Daten auf den zu entsorgenden Altgeräten selbst verantwortlich sind.

• Informationen in Bezug auf die Erfüllung der quantitativen Zielvorgaben nach § 10 Absatz 3 und § 22 Absatz 1 ElektroG Entsprechende Informationen nden Sie beim Bundesministerium für Umwelt, Naturschutz und nukleare Sicherheit (BMU) unter: https://www.bmuv.de/themen/wasser-ressourcen-abfall/kreislaufwirtschaft/statistiken/ elektro-und-elektronikaltgeraete 013122 BA_MULTI HL 3000 0533947.indd 6013122 BA_MULTI HL 3000 0533947.indd 6 21.12.2022 11:05:1621.12.2022 11:05:167 MULTI HL 3000 Bedienungsanleitung

• WEEE-Registrierungsnummer Unter der Registrierungsnummer DE 82437993 sind wir bei der Stiftung Elektro- Altgeräte Register, Nordostpark 72, 90411 Nürnberg, als Hersteller von Elektro- und/ oder Elektronikgeräten registriert. Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtliche Recyclingstellen entsorgen können. ENTSORGUNG Batterien und Akkus dürfen nicht in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpichtet, alle Batterien und Akkus bei einer Sammelstelle in Ihrer Gemeinde/Ihrem Stadtteil oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können, ansonsten bestehen mögliche Gefahren für die Umwelt und die menschliche Gesundheit. HERSTELLER Hugo Brennenstuhl GmbH & Co. KG Seestraße 1-3 · D-72074 Tübingen H. Brennenstuhl S.A.S. 4 rue de Bruxelles ∙ F-67170 Bernolsheim lectra technik ag Blegistrasse 13 · CH-6340 Baar Für weitere Informationen empfehlen wir den Bereich Service/FAQ’s auf unserer Homepage www.brennenstuhl.com. 013122 BA_MULTI HL 3000 0533947.indd 7013122 BA_MULTI HL 3000 0533947.indd 7 21.12.2022 11:05:1621.12.2022 11:05:168 Operating instructions LED Rechargeable Hand Lamp MULTI HL 3000 Attention: Before using the product, please carefully read the operating instructions and store them in a proper location! SAFETY INSTRUCTIONS
