BEDIENUNGSANLEITUNG EIV85446 ELECTROLUX

DE Benutzerinformation | Kochfeld 72

1.2 Algemeneeiligkeit

5.5 Automatisch opwarmen

De automatische modus veränderen

10. TECHNISCHE GEGEVENS

10.1 Typeplaatje

Model EIV85446 PNC-productnummer 949 596 704 00

Type 62 D4A 08 AA 220-240 V/400 V 2N 50-60 Hz

Willkommen bei Electrolux! Danke, dass du dich für unser Gerät entschieden hast.

Um Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und Reparatur zu erhalten:

www.electrolux.com/support

Änderungen vorbehalten.

INHALTSVERZEICHNIS

1. SICHERHEITSHINWEISE 72
   2.SICHERHEITSANWEISUNGEN 75
   3.MONTAGE 77
   4.GERATEBESCHREIBUNG 79
2. TÄGLICHER GEBRAUCH 81
3. FLEXIBLE INDUKTIONSKOCHFLÄCHE 85
4. TIPPS UND HINWEISE 88
5. REINIGUNG UND PFLEGE 91
6. FEHLERSUCHE 91
7. TECHNISCHE DATEN 94
8. ENERGIEEFFIZIENZ 94
9. UMWELTTIPIPS 95

1. SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhalten haben, wie das

Gerät)sicher zu bedieten ist und welche Gefahren bei nicht ordnungsgemäßer Bedienung bestehen. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung sollen vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.

• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät.
• Halten Sie sãmtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.
• WARNING: Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Halten Sie Kinder und Haustiere von dem Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Kinder dürfen keine Reinigung und Wartung des Geräts ohne Beaufsichtigung durchführren.

1.2 Allgemeine Sicherheit

• Dieses Gerät ist nur zum Kochen bestimmt.
• Dieses Gerät ist für den tatsächlichen Gebrauch im Haushalt in Innenräumen konzipiert.
• Dieses Gerätarf in Būros, Hotelzimmern, Gästezimmern in Pensionen, Bauernhöfen und anderen ähnlichen Unterkünften verwendet werden, wenn diese Nutzung das (durchschnittliche) Nutzungsniveau im Haushalt nicht überschreitet.
• WARNING: Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente.
• WARNING: Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann ggf. zu einem Brand führen.
• Rauch ist ein Hinweis auf Überhitzung. Verwende niemals Wasser, um das Kochfeuer zu Löschen. Schalte das Gerät

aus und lösche Flammen beispielsweise mit einer Löschdecke oder einem Deckel.

• WARNING: Das Gerät darf nicht durch ein externes Schaltgerät, wie eine Zeitschaltuhr, mit Strom versorgt oder an einen Schaltkreis angeschlossen werden, der von einem Programm regelmäß ein- und ausgeschaltet wird.
• ACHTUNG: Der Garvorgang muss überwacht werden Ein kurzer Garvorgang muss kontinuierlich überwacht werden.
• WARNING: Brandgefahr: Lagern Sie keine Gegenstände auf den Kochflächen.
• Metallische Gegenstände wie Messer, Gabeln, Löffel und Deckel sollenn nicht auf die Oberfläche des Kochfelds gelegt werden, da diese heißt werden können.
• Verwende das Gerät nicht, bevors in den Einbauschrank gesetzt wird.
• Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.
• Schalten Sie das Kochfeld nach dem Gebrauch aus und verlassen Sie sich nicht auf die Topferkennung.
• Hat die Glaskeramik-/Glasoberfläche einen Sprung, schalten Sie das Gerät aus undnehmen Sie es vom Stromnetz. Falls das Gerät direkt mit dem Stromnetz verbunden ist und nicht getrennt werden kann,nahme Sie die Sicherung fur den Anschluss hersaus,um die Stromversorgung zu unterbrechen. Verständigen Sie in jeder Fall den autorisierten Kundendienst.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem autorisierten Kundendienst oder einer ähnlich qualifizierten Person zur Vermeidung einer Gefahrenquelle ersetzt werden.
• WARNING: Verwenden Sie nur Schutzabdeckungen des Herstellers des Kochgeräts, von whom in der Bedienungsanleitung als geeignet empfohlene Schutzabdeckungen oder die im Gerät enthaltene Schutzabdeckung. Es besteht Unfallgefahr durch die Verwendung ungeeigneter Schutzabdeckungen.

2. SICHERHEITSANWEISUNGEN

2.1 Montage

WARNING!

Nur eine qualifizierte Fachkraft darf die Montage des Geräts vornehmen.

WARNING!

Andernfalls besteht Verletzungsgefahr und das Gerät konnte beschädigt werden.

• Entfernen Sie das gesamte Verpackungsmaterial.
• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
  Die Mindestabstände zu anderen Geräten und Kuchenmöbeln sind einzuhalten.
• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.
  Dichten Sie die Ausschnittskanten des Schranks mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.
• Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.
• Installieren Sie das Gerät nicht direkt geben einer Tur oder unter einem Fenster. So kann heiges Kochgeschirr nicht herunterfallen, wenn die Tur oder das Fenster geöffnet wird.
• Jedes Gerät besitzt Kuhlgeblase auf seiner Unterseite.
• Ist das Gerät über einer Schublade installiert:

Lagern Sie keine kleinen Papierstücke oder -blätter, die eingezogen werden konnen, in der Schublade, da sie die Kühlgeläse beschädigen oder das Kühlsystem beeinträchtigen konnen.

• Halten Sie einen Abstand von mindestens 2 cm zwischen dem Geräteboden und den Teilen, die in der Schublade gelagert sind, ein.

• Entfernen Sie Trennplatten, die im Kichenmöbel unter dem Gerät installiert sind.

2.2 Elektrischer Anschluss

WARNING!

Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sollenn von einem qualifizierten Elektriker vorgenommen werden.
• muss das Gerät geerdet werden.
• Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.
• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.
• Vergewissere dich, dass das Gerät ordnungsgemäß installiert ist. Lockere und unsachgemäße Stromnetzkel oder Stecker (falls vorhanden) können die Klemme überhitzen.
• Verwende das richtige Stromnetzkel.
• Achte darauf, dass sich das Stromnetzkel nicht verheddert.
  Stelle sicher, dass ein Überspannungsschutz installiert ist.
• Verwende die Klemme für die Zugentlastung am Kabel.
• Stelle beim Anschluss des Gerästeckers an eine Steckdose sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem bereits Gerät oder freiem Kochgeschirr in Berührung kommt.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achte darauf, den Netzstecker (falls zutreffend) oder das Netzkabel nicht zu beschädigen. Wende dich zum Austausch eines beschädigten Netzkabels an unser autorisiertes Servicezentrum oder eine Elektrofachkraft.
• Alle Teile, die gegen direktes Berühren schätzen, sowie die isolierten Teile müssen so befestigt werden, dass sie

nicht ohne Werkzeug entfern't werden können.

• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zuganglich ist.
• Falls die Steckdose lose ist, schreiben Sie den Netzstecker nicht an.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.
  Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführst sein.

2.3 Gebrauch

WARNING!

Verletzungs-, Verbrennungs- und Stromschlaggefahr.

• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Entferne vor der ersten Inbetriebnahme alle Verpackungen, Kennzeichnungen und Schutzfolien (falls zutreffend).
• Vergewissere dich, dass die Luftungsöffnungen nicht blockiert sind.
• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.
• Schalte die Kochzone nach jedem Gebrauch auf „aus".
• Lege kein Besteck bzw. keine Deckel auf die Kochzonen. Anderenfalls werden sie sehr heiß.
• Benutzen Sie das Gerät nicht mit nassen Händen oder wenn es mit Wasser Kontakt hat.
• Verwenden Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Ist die Oberfläche des Geräts gesprungen, trennen Sie das Gerät sofort von der

Stromversorgung. So vermeiden Sie einen elektrischen Schlag.

• Benutzer mit einem Herzschrittmacher müssen einen Mindestabstand von 30 cm zu den Induktionskochzonen einhalten, wenn das Gerät in Betrieb ist.
• Wenn du Speisen in heiBes Öl legst, kann es spritzen.
• Verwende keine Aluminiumfolie oder andere Materialien zwischen der Kochfläche und dem Kochgeschirr, sofern vom Hersteller theses Geräts nicht anderes angegeben.
• Verwende nur vom Hersteller empfohlenes Zubehor für diesen Gerät.

WARNING!

Brand- und Explosionsgesefahr.

• Ole und Fette können beim Erhitzen brennbare Dämpfe freiisetzen. Halten Sie Flammen oder erhitzte Gegenstände während des Kochens von Fetten und Ölen fern.
  Die Dämpfe, die sehr heißes Öl freisetzt, können zu einer spontanen Verbrennung führen.
• Gebrauchtes Öl, das Speisereste enthalten kann, kann schon bei einer niedrigeren Temperatur einen Brand verursachen als Öl, das zum ersten Mal verwendet wird.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

WARNING!

Risiko von Schaden am Gerät.

Stelle kein heiBes Kochgeschirr auf das Bedienfeld.
- Lege keineheiten Topfdeckel auf die Glasoberfläche des Kochfeldes.
- Lass Kochgeschirr nicht leerkochen.
- Achte darauf, dass keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche konnte beschädigt werden.
- Schalte die Kochzonen nicht mit leerem Kochgeschirr oder ohne Kochgeschirr ein.
Kochgeschirr aus Gusseisen oder mit einem beschädigten Boden kann Kratzer an dem Glas / der Glaskeramik

verursachen. Hebe these Gegenstände immer an, wenn du sie auf der Kochfläche bewegen musst.

2.4 Reinigung und Pflege

• Reinige das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.
• Schalte das Gerät vor dem Reinigen aus undlasse abkühlen.
• Reinige das Gerät nicht mit Wasserspray oder Dampf.
• Reinige das Gerät mit einem feuchten, weichen Lappen. Verwende ausschließlich Neutralreiniger. Verwende keine Scheuermittel, Scheuerschwämme, scharfe Reinigungsmittel oder Metallgegenstände, sofern nicht anders angegeben.

2.5 Wartung

Wenden Sie sich zur Reparatur des Gerats an den autorisierten Kundendienst. Dabei dürfen ausschließlich Originalersatzteile verwendet werden.

• Bezüglich der Lampe(n) in thisem Gerät und separat verkafter Ersatzlampen: Diese Lampen müssen extrema physikalischen Bedingungen in Haushaltsgeräten standhalten, wie z.B. Temperatur, Vibration, Feuchtigkeit, oder sollen Informationen über den Betriebszustand des Gerätes anzeigen. Sie sind nicht für den Einsatz in anderen Geräten vorgesehen und nicht für die Raumbeleuchting geeignet.

2.6 Entsorgung

WARNING!

Verletzungs- und Erstickungsgefahr.

Informationen zur Entsorgung des Geräts erhalten Sie von ihrer Gemeindeverwaltung.
- Trennen Sie das Gerät von der Stromversorgung.
- Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.

3. MONTAGE

WARNING!

Siehe Kapitel Sicherheitshinweise.

3.1 Vor der Montage

Notieren Sie vor der Montage des Kochfelds folgende Daten, die Sie auf dem Typenschild finden. Das Typenschild ist auf dem Boden des Kochfelds angebracht.

Seriennummer

3.2 Einbau-Kochfelder

Einbau-Kochfelder dürfen nur nach dem Einbau in normgerechte, passende Einbaumöbel und Arbeitsplatten betriebenen werden.

3.3 Anschlusskabel

• Das Kochfeld wird mit einem Anschlusskabel.

• Ersetzen Sie ein defektes Netzkabel durch den Kabeltyp: H05V2V2-F die einer Temperatur von 90^ oder hoher standhalt. Wenden Sie sich an einen autorisierten Kundendienst. Das Anschlusskabelarfur von einem qualifizierten Elektriker ersetzt werden.

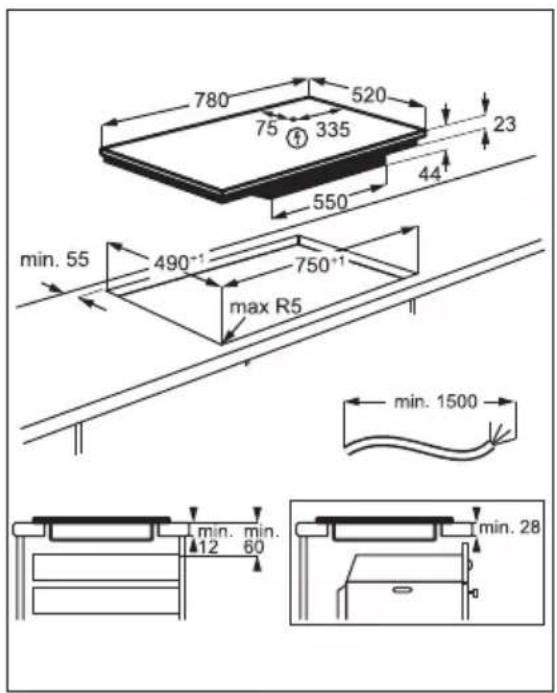

3.4 Aufbau

Wenn Sie das Kochfeld unter einer Dunstabzugshaube installieren, beachten Sieitte die Montageanleitung der Dunstabzugshaube fur den Mindestabstand zwischen den Geräten.

Ist das Gerät über einer Schublade installiert, kann die Kochfeldbelüftung die in der Schublade aufbewahrten Gegenstände während des Garvorgangs aufwärmen.

Sie finden das Video-Tutorial „So installmenten Sie Ihr Electrolux Induktionskochfeld - Arbeitsflächeninstallation", indem Sie den vollständigen Name nengaben, der in der folgenden Grafik angegeben ist.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

4. GERÄTEBESCHREIBUNG

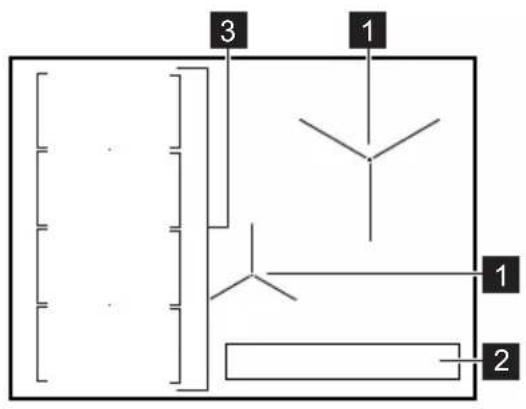

4.1 Anordnung der Kochflächen

1 Induktionskochzone
2 Bedienfeld
3 Flexible Induktionskochfläche bestehend aus vier Bereichen

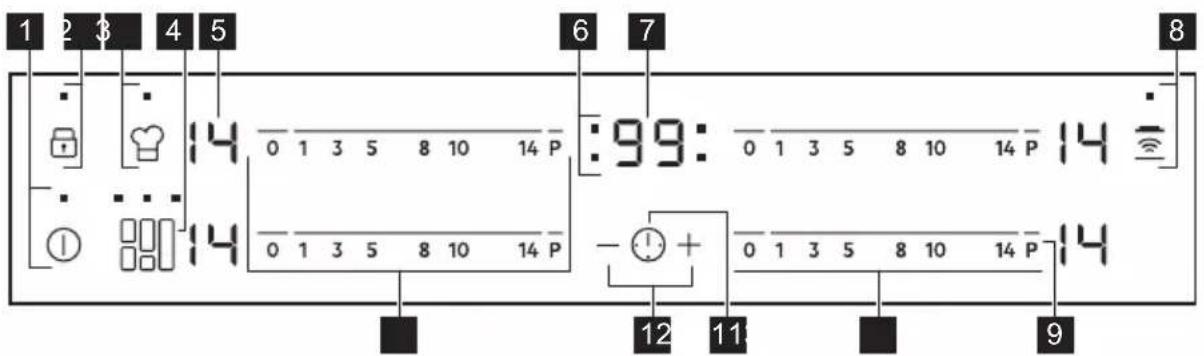

4.2 Ausstattung des Bedienfelds

Bedieren Sie das Gerät über die Sensorfelder. Die Anzeigen, Kontrollampen und akustischen Signale informieren Sie über die aktiven Funktionen.

	Sensorfeld	Funktion Kommentar
1	①	EIN / AUS Ein- und Ausschalten des Kochfeldes.
2	®	Verriegelung / Kindersicherung Verriegeln / Entriegeln des Bedienfelds.
3	®	PowerSlide Ein- und Ausschalten der Funktion.

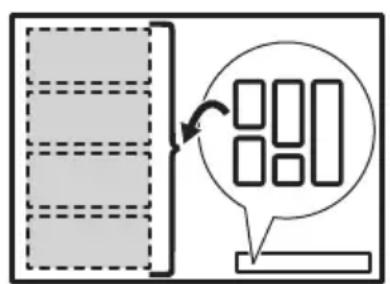

4	®	FlexiBridge Umschalten zwischen den drei Modi der Funktion.
5	- Kochstufenanzeige Zeigt die Kochstufe an.
6	- Kochzonen-Anzeigen des Timers Zeigt an, für welche Kochzone die Zeit eingestellt wurde.
7	- Timer-Anzeige	Zeigt die Zeit in Minuten an.
8	®	Hob2Hood Ein- und Ausschalten des manuellen Modus der Funktion.
	Sensor- feld	Funktion Kommentar
9	P	PowerBoost Ein- und Ausschalten der Funktion.
10	- Einstellskala Einstellen der Kochstufe.
11	◎	- Auswählen der Kochzone.
12	+/-	- Erhöhen oder Verringern der Zeit.
13	- Einstellskala Einstellen der Kochstufe für die flexible Induktionskoch-fläche.

4.3 Anzeige der Kochstufen

Display Beschreibung
0	Die Kochzone ist ausgeschelt.
1-14	Die Kochzone ist eingescheltet.
A	Automatisches Aufheizen ist eingescheltet.
P	PowerBoost ist eingescheltet.
E+Zahl	Eine Störung ist aufgetreten.
3/7	OptiHeat Control (3-stufige Restwärmeanzeige): Weitergaren/Warmhalten/Restwärme.
L	Verriegelung/ Kindersicherung ist eingescheltet.
F	Das Kochgeschirr ist ungeeignet oder zu Klein bzw. es befindet sich kein Kochgeschirr auf der Kochzone.
-	Automatische Abschaltung ist eingescheltet.
I-, I-	PowerSlide ist eingescheltet.

4.4 OptiHeat Control (3-stufige Restwärmeanzeige)

WARNING!

三 Solange die Anzeige leuchtet, besteht Verbrennungsgefahr durch Restwärme.

Die Induktionskochzonen erzeugen die erforderliche Hitze zum Kochen direkt im Boden des Kochgeschirrs. Die Glaskeramik wird durch die Hitze des Kochgeschirrs erhitzt.

Die Anzeigen /erscheinen, wenn eine Kochzone hei ist. Sie zeigen den Restwärmegrad der Kochzonen an, die Sie gerade verwenden.

Die Anzeige kann ebenso erschinen:

• für die benachbarten Kochzonen, auch wenn Sie sie nicht benutzen,
• wenn heiBes Kochgeschirr auf die kalte Kochzone gestellt wird,
• wenn das Kochfeld ausgeschaltet ist, aber die Kochzone noch frei ist.

Die Anzeige erlischt, wenn die Kochzone abgekühlt ist.

5. TÄGLICHER GEBRAUCH

WARNING!

Siehe Kapitel Sicherheitshinweise.

5.1 Ein- und Ausschalten

Berühren Sie Sekunde lang, um das Kochfeld ein- oder auszuschalten.

5.2 Automatische Abschaltung

Mit dieser Funktion wird das Kochfeld in folgenden Fälle automatisch ausgeschaltet:

• Alle Kochzonen sind ausgeschaltet,
• Nach dem Einsatz des Kochfelds wird keine Kochstufe gewählt,
• Das Bedienfeld ist mehr als 10 Sekunden mit verschütteten Lebensmitteln oder einem Gegenstand bedeckt (Topf, Tuch usw.). Ein akustisches Signal ertont und das Kochfeld schaltet ab. Entfernen Sie den Gegenstand oder reinigen Sie das Bedienfeld.
• Das Kochfeld wird zu heiß (wenn beispelsweise ein Topf leerkocht). Lassen Sie die Kochzone abkühlen, bevor Sie das Kochfeld wieder verwenden.
• Sie verwenden ungeeignetes Kochgeschirr. Das Symbol fuchtet auf und die Kochzone wird automatisch nach 2 Minuten ausgeschaltet.
• Eine Kochzone wurde nicht ausgeschaltet bzw. die Kochstufe wurde nicht geändert. Nach einer Weile leuchtet auf und das Kochfeld schaltet sich aus.

Verhältnis zwischen der Kochstufe und der Zeit, nach der das Kochfeld ausgeschaltet wird:

Kochstufe Das Kochfeld wird ausgeschaltet nach
u, 1 - 3	6 Std
4 - 75 Std
8 - 94 Std
10 - 14 1,5 Stunden

5.3 Kochstufe

Einstellen oder Andern der Kochstufe:

Berühren Sie die Einstellskala auf der gewünschten Kochstufe oder fahren Sie mit dem Finger entlang der Skala bis zur gewünschten Kochstufe.

5.4 Verwendenden der Kochzonen

Stellen Sie das Kochgeschirr mittig auf die ausgewählte Kochzone. Induktionskochzonen passen sich automatisch an die große des Kochgeschirrbodens an.

5.5 Automatisches Aufheizen

Schalten Sie diese Funktion ein, damit die gewünschte Kochstufeneinstellung in kürzerer Zeit erreicht wird. Wenn sie eingeschaltet ist, schaltet sich die Kochzone mit der hochsten Stufe ein und wechselt dann zur gewünschten Einstellung.

Zum Einsatz der Funktion muss die Kochzone abgekühlt sein.

Einschalten der Funktion für eine

Kochzone: Berühren Sie R leuchtet auf). Berühren Sie dann gleich danach die gewünschte Kochstufe. Nach 3 Sekunden leuchtet auf.

Ausschalten der Funktion: Andern Sie die Kochstufe.

5.6 PowerBoost

These Funktion stelltden

Induktionskochzonen zusammenliche Leistung zur Verfügung. Für die Induktionskochzone kann diese Funktion nur für einen begrenzten Zeitraum eingeschaltet werden. Danach schaltet die Induktionskochzone automatisch wieder auf die hochste Kochstufe um.

i

Siehe Kapitel „Technische Daten".

Einschalten der Funktion für eine

Kochzone: Berühren Sie P leuchtet auf.

Ausschalten der Funktion: Andern Sie die Kochstufe.

5.7 PowerBoost mit einer Dreikreis-Kochzone

Die Funktion wird für den inneren Kreise eingeschaltet, wenn das Kochfeld erkennt, dass der Topf kleiner als der Durchmesser des inneren Kreises ist. Die Funktion wird für den äußerten Kreis eingeschaltet, wenn das Kochfeld erkennt, dass der Topf größter als der Durchmesser des inneren Kreises ist.

5.8 Kurzzeitwecker

- Countdown-Timer

Sie können diese Funktion verwenden, um die Dauer eines einzelnen Kochvorgangs einzustellen.

Stellen Sie zuerst die Kochstufe für die Kochzone und erst danach die Funktion ein.

Auswahlen der Kochzone: Berühren Sie ① wiederholt, bis die Anzeige der gewünschten Kochzone erscheint.

Einschalten der Funktion: Berühren Sie + des Timers, um die Zeit einzustellen (00 - 99 Minuten). Wenn die Kontrollampe der Kochzone anfangt zu blinken, wird die Zeit heruntergebnzt.

So wird die Restzeit angezeigt: Berühren Sie um die Kochzone auszuwahlen. Die Kontrollampe der Kochzone beginnt zu blinken. Das Display zeigt die Restzeit an.

Andern der Zeit: Berühren Sie um die Kochzone auszuwahlen. Berühren Sie + oder -

Ausschalten der Funktion: Berühren Sie um die Kochzone auszuwahlen und berühren Sie dann. Die verbleibende Zeit zahlt ruckwart bis 00. Die Kontrollampe der Kochzone erlischt.

i

Nach Ablauf der Zeit ertont ein akustisches Signal und 00 blinkt. Die Kochzone wird ausgeschaltet.

Ausschalten des Signaltons: Berühren Sie

- CountUp Timer

Mit dieser Funktion konnen Sie feststellen, wie lange eine Kochzone bereits in Betrieb ist.

Auswahlen der Kochzone: Berühren Sie wiederholt, bis die Anzeige der gewünschten Kochzone erscheint.

Einschalten der Funktion: Berühren Sie des Timers. Urscheint. Wenn die Kontrollampe der Kochzone anfangt zu blinken, wird die Zeit hochgezahlt. Das Display schaltet um zwischen und der abgelaufenen Zeit (in Minuten).

So konnen Sie feststellen, wie lange die Kochzone bereits in Betrieb ist: Berühren Sie um die Kochzone auszuwahlen. Die Kontrollampe der Kochzone beginnt zu blinken. Im Display wird die Einschaltdauer der Zone angezeigt.

Ausschalten der Funktion: Berühren Sie und dann oder Die Kontrollampe der Kochzone erlischt.

Kurzzeit-Wecker

Sie können diese Funktion verwenden, wenn das Kochfeld eingeschaltet, die Kochzonen aber nicht in Betrieb sind. Das Display zeigt an.

Einschalten der Funktion: Berühren Sie und dann oder des Timers, um die Zeit einzustellen. Nach Ablauf der Zeit blinkt ertont ein akustisches Signal und 00 blinkt.

Ausschalten des Signaltons: Berühren Sie.

i

These Funktion hat keine Auswirkung auf den Kochzonenbetrieb.

5.9 Verriegelung

Sie konnen das Bedienfeld sperren, wenn Kochzonen eingeschaltet sind. So wird verhindert, dass die Kochstufe versehentlich geändert wird.

Stellen Sie zuerst die Kochstufe ein.

Einschalten der Funktion: Berühren Sie Leuchtet 4 Sekunden auf. Der Timer bleibt eingeschaltet.

Ausschalten der Funktion: Berühren Sie. Die vorherige Kochstufe wird angezeigt.

i

These Funktion wird auch ausgeschaltet, sobald das Kochfeld ausgeschaltet wird.

5.10 Kindersicherung

These Funktion verhindert ein versehentliches Einsatz den Kochfelds.

Einschalten der Funktion: Schalten Sie das Kochfeld mit ein. Stellen Sie keine Kochstufe ein. Berühren Sie Sekunden lang. 4euchtet auf. Schalten Sie das Kochfeld mit aus.

Ausschalten der Funktion: Schalten Sie das Kochfeld mit ① ein. Stellen Sie keine Kochstufe ein. Berühren Sie Sekunden lang. ② leuchtet auf. Schalten Sie das Kochfeld mit ③ bus.

Vorübergehendes Ausschalten der Funktion für einen einzelnen Kochvorgang: Schalten Sie das Kochfeld mit ein leuchtet auf. Berühren Sie 4 Sekunden lang. Stellen Sie die Kochstufe innerhalb von 10 Sekunden ein. Das Kochfeld kann jetzt bedient werden. Wenn Sie das Kochfeld mit ausschalten, wird diese Funktion wieder eingeschaltet.

5.11 OffSound Control (Ein- und Ausschalten der Signtõne)

Schalten Sie das Kochfeld aus. Berühren Sie ① 3 Sekunden lang. Das Display wird ein

und ausgeschaltet. Berühren Sie Sekunden lang. Es wird beder angezeigt. Berühren Sie des Timers zum Auswahlen von:

• Der Signalon ist ausgeschaltet
• der Signalon ist eingeschaltet ihre Einstellungen werden übernommen, sobald das Kochfeld automatisch ausgeschaltet wird.

Haben Sie die Funktion auf beingestellt, ertont der Signalton nur in folgenden Falle:

Beider Berhrung von ①
- Nach Ablauf der für Kurzzeit-Weckereingestellten Zeit
- Nach Ablauf der für Countdown-Timer eingestellten Zeit
- Wenn das Bedienfeld bedeckt ist.

5.12 Power-Management

Sind mehrere Zonen eingeschaltet und die verbrauchte Leistung überschreitet die Begrenzung der Stromversorgung, teilt diese Funktion die verfügbare Leistung zwischen allen Kochzonen auf. Das Kochfeld steuert die Kochstufen, um die Sicherungen der Hausinstallation zu schützen.

Die Kochzonen werden nach Position und Anzahl der Phasen im Kochfeld gruppiert. Jede Phase darf mit einer maximalen Leistung von (3700 W) belastet werden. Erreicht das Kochfeld die maximale verfügbare Leistung innerhalb einer Phase, wird die Leistung der Kochzonen automatisch reduziert.
Die Kochstufe der zuletzt gewählten Kochzone wird immer priorisiert. Die verbleibende Leistung wird zwischen den zuvor eingeschalteten Kochzonen in umgekehrter Reihenfolge aufgeteilt.
Die Kochstufenanzeige der reduzierten Zonen wechselt zwischen der anfangs gewählten Kochstufe und der reduzierten Kochstufe.
Warten Sie, bis das Display aufhört zu blinken, oder verringern Sie die Kochstufeder zuletzt ausgewählten Kochzone. Die Kochzonen arbeiten mit der reduzierten Kochstufe weiter. Andern Sie bei Bedarf die Kochstufen der Kochzonen manuell.

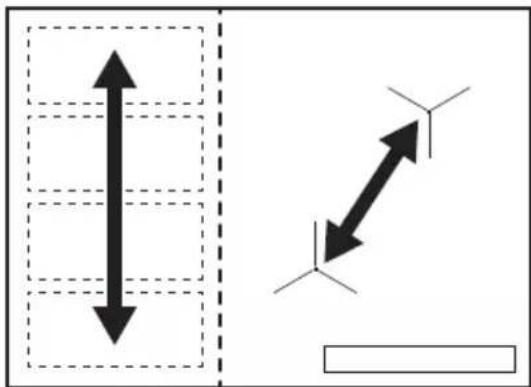

Siehe Abbildung für mögliche Kombinationen, wie die Leistung unter den Kochzonen verteil werden kann.

5.13 Hob²Hood

These innovative automatische Funktion verbindet das Kochfeld mit einer speziellen Dunstabzugshaube. Das Kochfeld und die DunstabzugshaubeCOMMUNIZIEREN mit Hilfe von Infrarotsignalen. Die Geschwindigkeit des Lufters wird automatisch eingestellt. Sie richtet sich nach dem eingestillten Modus und der Temperatur des heilbesten Kochgeschirrs auf dem Kochfeld. Sie konnen den Lufter auch manuell auf dem Bedienfeld des Kochfelds einstellen.

i

Bei den meisten Dunstabzugshauben ist das Fernsteuerungssystem werkseitig ausgeschaltet. Schalten Sie es ein, bevor Sie die Funktion nutzen. Weitere Informationen finden Sie in der Anleitung der Dunstabzugshaube.

Automatikbetrieb der Funktion

Stellen Sie für den automatischen Betrieb den Modus auf H1-H6. Das Kochfeld ist standardmäßig auf H5 gestellt.Die Dunstabzugshaube schaltet sich ein, wenn Sie das Kochfeld bedieren. Das Kochfeld misst die Temperatur des Kochgeschirrs automatisch und passst die Geschwindigkeit des Lufters an.

Automatikmodi

Automati-sche Ein-schal-tung der Beleuch-tung		Kochen1)	Braten2)
Modus H0 Aus Aus Aus
Modus H1 Ein Aus Aus
Modus Ein Lüfterge-H23)		schwindig-keit 1	Lüfterge-schwindig-keit 1
Modus H3 Ein Aus Lüfterge-			schwindig-keit 1
Modus H4 Ein Lüfterge-		schwindig-keit 1	Lüfterge-schwindig-keit 1
Modus H5 Ein Lüfterge-		schwindig-keit 1	Lüfterge-schwindig-keit 2
Modus H6 Ein Lüfterge-		schwindig-keit 2	Lüfterge-schwindig-keit 3

1) Das Kochfeld erkennt, dass gekocht wird und regelt die Lüftergeschwindigkeit je nach eingestelltem Automatikmodus.
2) Das Kochfeld erkennt, dass gebraten wird und regelt die Lüftergeschwindigkeit je nach eingestelltem Automatikmodus.
3) In this modus werden der Lüfter und die Beleuchtung unabhängig von der Temperatur eingeschaltet.

Ändern des Automatikmodus

1. Schalten Sie das Gerät aus.
2. Berühren Sie 31 Sekunden lang. Das Display wird ein- und ausgeschaltet.
3. Berühren Sie Sekunden lang.
4. Berühren Sie wiederholt, bis angezeigt wird.
5. Berühren Sie des Timers, um einen Automatikmodus zu wahlen.

i

Schalten Sie den Automatikbetrieb aus, um die Dunstabzugshaube direkt über ihr Bedienfeld einzustellen.

Wenn Sie nach Kochende das Kochfeld ausschalten, kann die Dunstabzugshaube noch eine gewisse Zeit in Betrieb sein. Nach dieser Zeit schaltet das System den Lüfter automatisch aus. Wahrend der folgenden 30 Sekunden kann der Lüfter nicht wieder eingeschaltet werden.

Manuelles Einstellen der Lüftergeschwindigkeit

Sie konnen den Lüfter auch manuell einstellen. Berühren Sie hierzu, wenn das Kochfeld eingeschaltet ist. Auf diese Weise wird der Automatikbetrieb ausgeschaltet und Sie können die Lüftergeschwindigkeit manuelländern. Durch Drücken von erhöht sich die Lüftergeschwindigkeit um eine Stufe. Wenn Sie die Intensivstufe gewählt haben und

erneut drücken wird die Geschwindigkeit auf 0 gesetzt und die Dunstabzugshaube ausgeschaltet. Berühren Sie um die Lüftergeschwindigkeit 1 wieder einzustellen.

Zum erneuten Einsatz des Automatikbetriebs schalten Sie das Kochfeld aus und wieder ein.

Einschalten der Beleuchtung

Sie konnen das Kochfeld so einstellen, dass sich die Beleuchtung automatisch einschaltet, wenn Sie das Kochfeld einschalten. Stellen Sie hierzu den Automatikmodus auf H1-H6.

Die Beleuchtung der Dunstabzugshaubeschaltet sich 2 Minuten nach Ausschalten des Kochfelds aus.

6. FLEXIBLE INDUKTIONSKOCHFLÄCHE

WARNING!

Siehe Kapitel Sicherheitshinweise.

6.1 Funktion FlexiBridge

Die flexible Induktionskochfläche besteht aus vier Bereichen. Die Bereiche{laffen sich zu zwei Kochzonen underschiedlicher Groß oder zu einer größten Kochfläche zusammen schalten. Sie wahren die gewünschte Kombination durch die Auswahl des Modus, der für die Groß des zu verwendenden Kochgeschirrs geeignet ist. Es stehen drei Modi zur Verfügung: Standard (wird automatisch eingeschaltet, wenn Sie das Kochfeld einschalten), Big Bridge und Max Bridge.

Stellen Sie die Kochstufe mit einer der beiden linken Einstellskalen ein.

Umschalten zwischen den Modi

Umschalten zwischen den Modi mit dem Sensorfeld:

Wenn Sie zwischen den Modi umschalten, wird die Kochstufe darüber auf 0 gestellt.

Durchmesser und Position des Kochgeschirrs

Wahlen Sie den Modus, der für die große und Form des Kochgeschirrs geeignet ist. Das Kochgeschirr sollte möglichst die gesamte ausgewählte Fläche bedecken. Stellen Sie das Kochgeschirr mittig auf den ausgewählten Bereich!

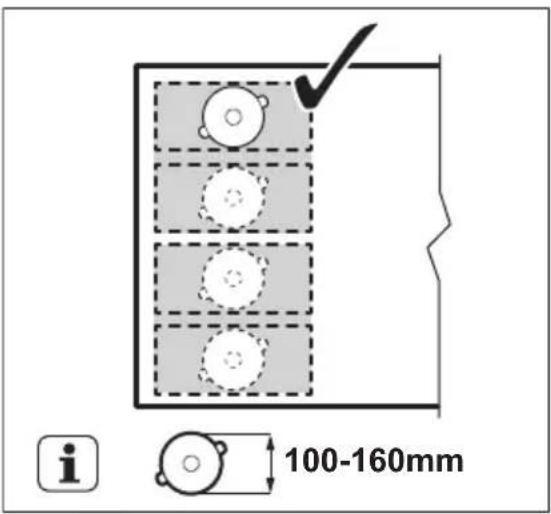

Stellen Sie Kochgeschirr mit einem Bodendurchmesser, der kleiner als 160mm ist, mittig auf einen einzelnen Bereich.

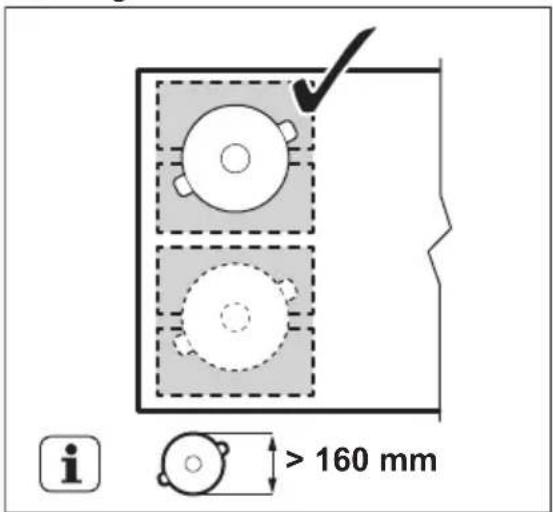

Stellen Sie Kochgeschirr mit einem Bodendurchmesser, der größer als 160 mm ist, mittig auf zwei Bereiche.

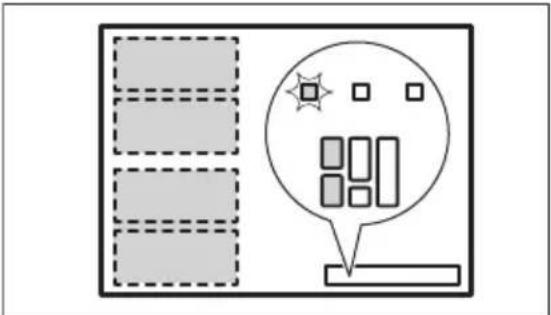

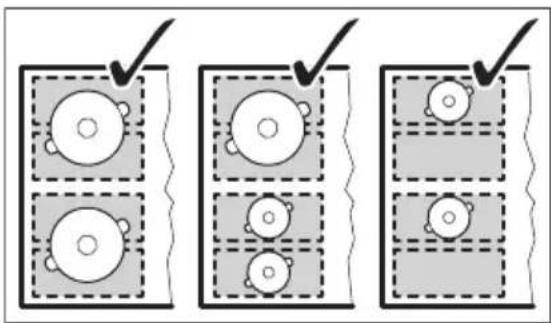

6.2 FlexiBridge Standardmodus

Dieser Modus ist eingeschaltet, wenn Sie das Kochfeld einschalten. Er schaltet die Bereiche zu zwei getrennten Kochzonen zusammen. Sie können die Kochstufe für jeder Zone getrennt einstellen. Verwenden Sie hierfür die beiden linken Einstellskalen.

Richtige Position des Kochgeschirrs:

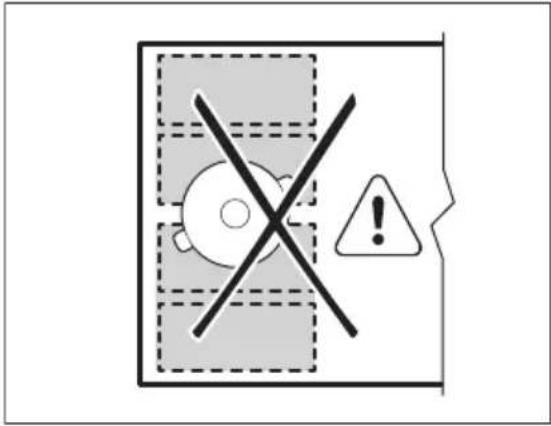

Falsche Position des Kochgeschirrs:

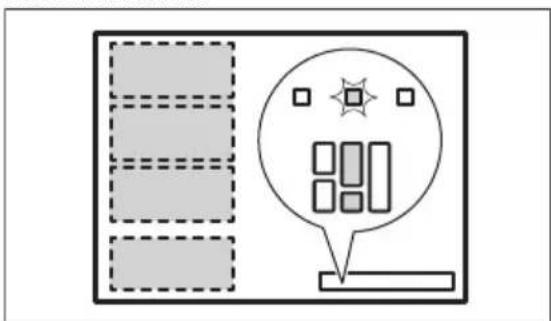

6.3 FlexiBridge Big Bridge-Modus

Berühren Sie zum Einschalten des Modus, bis der gewünschte Modus angezeigt wird. Diese Modus schaltet die drei hinteren Bereiche zu einer Kochfläche zusammen. Der vordere Bereich wird nicht dazu geschaltet und dient als Einzelkochzone. Sie können die Kochstufe für jeder Zone getrennt einstellen. Verwenden Sie die beiden linken Einstellskalen.

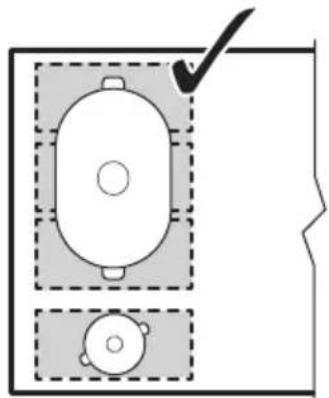

Richtige Position des Kochgeschirrs:

Um diesen Modus verwenden zu konnen,
müssen Sie das Kochgeschirr auf die drei zusammengeschalteten Bereiche stellen.
Wenn das Kochgeschirr nicht zwei Bereiche bedeckt, zeigt das Display Fan und die Kochzone wird nach 2 Minuten ausgeschelt.

Falsche Position des Kochgeschirrs:

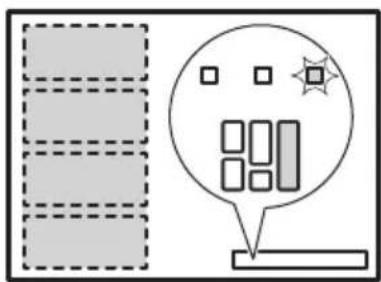

6.4 FlexiBridge Max Bridge-Modus

Berühren Sie zum Einschalten des Modus bis der gewünschte Modus angezeigt wird. Diese Modus schaltet alle Bereiche zu einer größten Kochfläche zusammen. Stellen Sie die Kochstufe mit einer der beiden linken Einstellskalen ein.

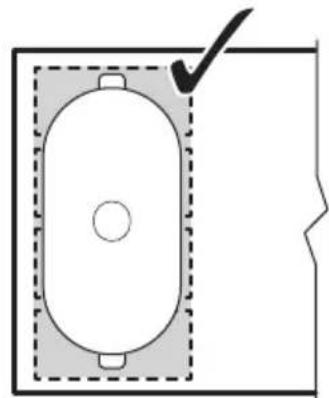

Richtige Position des Kochgeschirrs:

Um diesen Modus verwenden zu konnen,
müssen Sie das Kochgeschirr auf alle vier zusammengeschalteten Bereiche stellen.
Wenn das Kochgeschirr nicht drei Bereiche bedeckt, zeigt das Display und die Kochzone wird nach 2 Minuten ausgeschaltet.

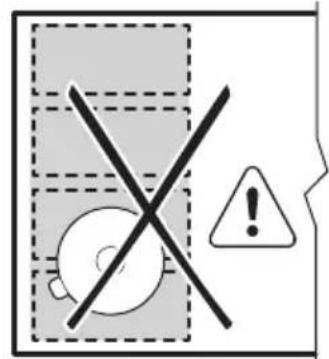

Falsche Position des Kochgeschirrs:

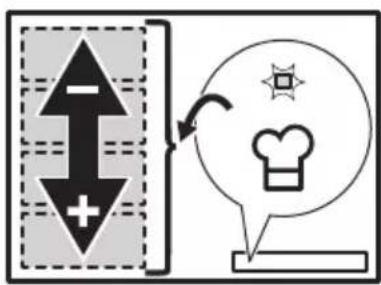

6.5 PowerPoint

Mit dieser Funktion konnen Sie die Kochstufe durch einfaches Verschieben des Kochgeschirrs auf einen anderen Bereich der Induktionskochfläche einstellen.

These Funktion unterteilt die Induktionskochfläche in drei Bereiche mit entsprechenden Kochstufen. Das Kochfeld erkennt die Position des Kochgeschirrs und stellt die Kochstufe entsprechend der Position ein. Sie können das Kochgeschirr auf den vorderen, mittleren oder hinteren Bereich stellen. Der vordere Bereich hat die hochste Kochstufe. Um sie zu verringn, schiben Sie das Kochgeschirr auf die mittlere oder hintere Position.

i

Verwenden Sie nur einen Topf, wenn Sie diese Funktion nutzen.

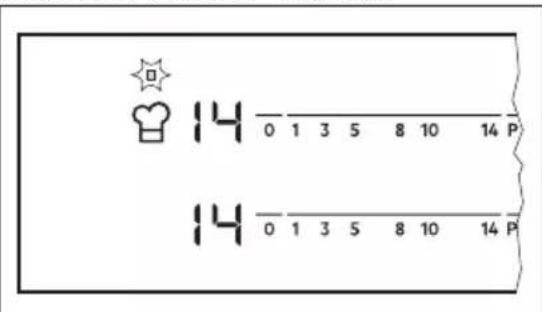

Allgemeine Informationen:

• Bei dieser Funktion beträgt der Mindestdurchmesser des Kochgeschirrbodens 160 mm
  Die Kochstufenanzeige der linken hinteren Einstellskala zeigt die Position des Kochgeschirrs auf der

Induktionskochfläche an. Vorderer I, mittlerer Hinterer Bereich.

Die Kochstufenanzeige der linken vorderen Einstellskala zeigt die Kochstufe an. Andern Sie bei Bedarf die Kochstufe mit der linken vorderen Einstellskala.
- Wenn Sie die Funktion zum ersten Mal einschalten, ist der vordere Bereich auf 14, der mittlere Bereich auf 9 und der hinterere Bereich auf 7. ingestellt.

7. TIPPS UND HINWEISE

WARNING!

Siehe Kapitel Sicherheitshinweise.

Sie können die Kochstufe für jeder Bereich getrennt ändern. Das Kochfeld speichert ihre Kochstufeneinstellungen und verwendet sie wieder, wenn Sie die Funktion erneut einschalten.

Einschalten der Funktion

Stellen Sie zum Einsatzen der Funktion das Kochgeschirr auf die richtige Position der Kochfläche. Berühren Sie Die Kontrollampe über dem Symbol leuchtet.

Wenn Sie kein Kochgeschirr auf die Kochfläche stellen, leuchtet und nach 2 Minuten wird die flexible Induktionskochfläche auf geschalte.

Ausschalten der Funktion

Berühren Sie zum Ausschalten der Funktion oder stellen Sie die Kochstufe auf die Kontrollampe über dem Symbol berlischt.

7.1 Kochgeschirr

Bei Induktionskochzonen erzeugt ein starkes Elektromagnetfeld die Hitze im Kochgeschirr sehr schnell.

Benutzen Sie für die Induktionskochzonen geeignetes Kochgeschirr.

• Der Boden des Kochgeschirrs muss so dick und flach wie möglich sein.
• Stellen Sie sicher, dass die Topfböden sauber sind, bevor Sie sie auf das Kochfeld stellen.
• Um Kratzer zu vermeiden,arf der Topf nicht auf dem Keramikglas verschoben werden.

Kochgeschirrmaterial

• geeignet: Gusseisen, Stahl, Stahlemail, Edelstahl, Boden aus mehreren Schichten verschiedener Materialien (vom Hersteller als geeignet gekennzeichnet).
• nicht geeignet: Aluminium, Kupfer, Messing, Glas, Keramik, Porzellan.

Kochgeschirr eignet sich für Induktionskochfelder, wenn:

• Wasser sehr Schnell auf einer Kochzone kocht, die auf die höchste Erhitzungsstufe geschalteit ist.
• Ein Magnet auf den Boden des Kochgeschirrszieht.

Abmessungen des Kochgeschirrs

• Induktionskochzonen passen sich automatisch an die Grübe des Kochgeschirrbodens an.
  Die Kochzoneneffizienz hangt vom Durchmesser des Kochgeschirrs ab. Kochgeschirr mit einem Durchmesser kleiner als das Minimum erhalten nur einen Teil der von der Kochzone erzeugten Leistung.
• Verwenden Sie aus Sicherheitsgründen und für optimale Kochergebnisse nicht mehr Kochgeschirr als in der „Spezifikation der Kochzonen" angegeben. Vermeiden Sie es, Kochgeschirr während des Kochvorgangs in die Höhe des Bedienfelds zu stellen. Dies konnte sich auf die Funktionseise des Bedienfelds auswirken oder die Kochfeldfunktionen versehentlich aktivieren.

i

Siehe hierzu „Technische Daten".

7.2 Betriebsergebnisse

Es gibt verschiedene Betriebsgeräusa:

• Knacken: Das Kochgeschirr besteht aus entsprechenden Materialien (Sandwichkonstruktion).
• Pfeifen: Sie haben die Kochzone auf eine hohe Stufe geschalte und das Kochgeschirr besteht aus entsprechenden Materialien (Sandwichkonstruktion).
  Summen: Sie haben die Kochzone auf eine hohe Stufe geschaltet.
• Klicken: Elektrisches Umschalten.
  Zischen, Surren: Der Ventilator lauft. Die Gerausche sind normal und weisen nicht auf eine Störung hin.

7.3 Öko Timer (Öko-Timer)

Um Energie zu sparen, schaltet sich die Kochzonenheziehung vor dem Signal des Kurzzeitmessers ab. Die Abschaltzeit hängt von der eingestillten Kochstufe und der Gardauer ab.

7.4 Beispiele für Kochanwendungen

Das Verhältnis zwischen der Kochstufe und dem Energieverbrauch der Kochzone ist nicht linear. Bei einer hohenen Kochstufe steigt der Energieverbrauch nicht proportional an. Das bedeutet, dass eine Kochzone, die auf eine mittlere Kochstufe eingestellt ist, weniger als die Hälfte ihrer maximalen Leistung verbraucht.

i

Die Angaben in der Tabelle sind Richtwerte.

Kochstufe Verwendung für: Dauer		Tipps
	(Min.)
- 1	Warmhalten von gekochen Speisen. nach Be-darf	Legen Sie einen Deckel auf das Koch-geschirr.
1 - 3 Sauce Hollandaise, Schmelzen: Butter, Schokolade, Gelatine.	5 - 25 Von Zeit zu Zeit rühren.

Kochstufe Verwendung für: Dauer	Tipps(Min.)
1 - 3 Stocken: Lockere Omeletts, gebackene Eier.	10 - 40 Mit einem Deckel garen.
3 - 5 Köcheln von Reis und Milchgerichten, Erhitzen von Fertiggerichten.	25 - 50 Mindestens doppelte Menge Flüssig-keit zum Reis geben, Milchgerichte nach der Hälfte der Zeit umruhren.
5 - 7 Düsten von Gemüse, Fisch, Fleisch. 20 - 45 Einige Esslöfeln Flüssigkeit zugeben.
7 - 9 Kartoffeln Düsten. 20 - 60 Max. ¼ l Wasser für 750 g Kartoffeln	verwenden.
7 - 9 Kochen Sie größere Mengen an Lebensmitteln, Eintopfgerichten und Suppen.	60 - 150 Bis zu 3 l Flüssigkeit plus Zutaten.
9 - 12 Sanfes Braten: Schnitzel, Cordon bleu, Kotelett, Frikadellen, Bratwürste, Leber, Mehlschwitze, Eier, Pfannku-chen, Krapfen.	nach Be-darf Nach der Hälfte der Zeit wenden.
12 - 13 Scharfes Braten, Rösti, Lendenstücke, Steaks.	5 - 15 Nach der Hälfte der Zeit wenden.
14 Wasser kochen, Nudeln kochen, Fleisch anbraten (Gulasch, Schmorbraten), Frittieren von Pommes frites.
P	Kochen Sie große Mengen Wasser. PowerBoost ist eingeschaltet.

7.5 Tipps und Hinweise für Hob²Hood

Bei der Bedienung des Kochfelds mit der Funktion:

• Schützen Sie die Dunstabzugshaube vor direktem Sonnenlicht.
• Stellen Sie kein Halogenlicht auf die auf die Dunstabzugshaube.
• Decken Sie das Bedienfeld des Kochfelds nicht ab.
• Unterbrechen Sie den Signalfluss zwischen dem Kochfeld und der Dunstabzugshaube nicht (z. B. mit der Hand, einem Kochgeschirrrgriff oder große Topf). Siehe Abbildung.

Die abgebildete Dunstabzugshaube ist nur beiselpaft.

Andere ferngesteuerte Geräte konnen das Signal blockieren. Verwenden Sie solche Geräte nicht in der Nähe des Kochfelds, wenn Hob²Hood eingeschaltet ist.

Dunstabzugshauben mit der Funktion Hob²Hood

Das gesamte Sortiment an Dunstabzugshauben, die mit dieser Funktion ausgestellt sind, finden Sie auf unserer

Kunden-Website. Electrolux Dunstabzugshauben, die mit dieser Funktion ausgestattet sind, haben das Symbol

8. REINIGUNG UND PFLEGE

WARNING!

Siehe Kapitel Sicherheitshinweise.

8.1 Allgemeine Informationen

• Reinigen Sie das Kochfeld nach jedem Gebrauch.
• Verwenden Sie stets Kochgeschirr mit sauberen Böden.
• Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Kochfelds nicht.
• Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche.
• Verwenden Sie einen speziellen Reinigungsschaber für das Glas.

Der Aufdruck auf der flexiblen Induktionskochfläche kann verschmutzen oder seine Farbe ändern, wenn das Kochgeschirr verschoben wird. Sie können den Bereich auf Standardweise reinigen.

8.2 Reinigen des Kochfelds

• Folgendes muss(sofort entfernt werden: Geschmolzener Kunststoff,

9. FEHLERSUCHE

WARNING!

Siehe Kapitel Sicherheitshinweise.

Plastikfolie, Zucker und zuckerhaltige Lebensmittel. Anderenfalls konnen die Verschmutzungen das Kochfeld beschädigen. Achten Sie darauf, dass sich niemand Verbrennungen zuzieht. Den speziellen Reinigungsschaber schrag zur Glasfläche ansetzen und über die Oberfläche bewegen.

• Folgendes kann nach ausreichender Abkuhlung des Kochfelds entfernt werden: Kalk- und Wasserränder, Fettspritzer und metallisch schimmernde Verfürbungen. Reinigen Sie das Kochfeld mit einem feuchten Tuch und nicht scheuernden Reinigungsmittel. Wischen Sie das Kochfeld nach der Reinigung mit einem weichen Tuch trocken.
• Entfernen Sie metallisch schimmernde Verfarbungen: Benutzen Sie für die Reinigung der Glasoberfläche ein mit einer Lösung aus Essig und Wasser angefeuchtetes Tuch.

9.1 Was zu tun ist, wenn ...

Störung Mögliche Ursache Problembehebung
Das Kochfeld kann nicht eingeschalt oder bedient werden.	Das Kochfeld ist nicht oder nicht ordnungsgemäß an die Spanningsversorgung angeschlossen.	Prüfen Sie, ob das Kochfeld ordnungsgemäß an die Spanningsversorgung angeschlossen ist.
Die Sicherung ist durchgebrannt. Vergewisern Sie sich, dass die Siche-rung die Ursache für die Störung ist. Brennt die Sicherung wiederholt durch, wenden Sie sich an eine qualifizierte Elektrofachkraft.
Sie haben die Kochstufe nicht inner-halb von 10 Sekunden eingestellt.	Schalten Sie das Kochfeld erneut ein und stellen Sie die Kochstufe innerhalb von weniger als 10 Sekunden ein.
Sie haben 2 oder mehr Sensorfeldergleichzeitig berührt.	Berühren Sie nur ein Sensorfeld.
Auf dem Bedienfeld befinden sich Wasser- oder Fettspritzer.	Reinigen Sie das Bedienfeld.
Es ist ein konstanter Piepton zu hören.	Unsachgemäßer elektrischer An-schluss.	Trennen Sie das Kochfeld von der Stromversorgung. Wenden Sie sich an eine Elektrofachkraft zur Überprüfung der Installation.
Ein akustisches Signal ertönt und das Kochfeld wird ausgeschaltet. Wenn das Kochfeld ausgeschalt ist, ertönt ein akustisches Sig-nal.	Sie haben etwas auf ein oder mehrere Sensorfelder gestellt.	Entfernen Sie den Gegenstand von den Sensorfeldern.
Das Kochfeld wird ausgeschaltet. Sie haben etwas auf das Sensorfeld gestellt.	Anternen Sie den Gegenstand von dem Sensorfeld.
Die Restwärmeanzeige faktio-niert nicht.	Die Kochzone ist nicht heißt, da sie nur kurze Zeit in Betrieb war oder der Sensor ist beschädigt.	Wenn die Kochzone large genug be-triben wurde, um heißt zu sein, wen-den Sie sich an ein autorisiertes Kun-denzentrum.
Hob?Hood faktioniert nicht. Sie haben das Bedienfeld bileckt. Entfern Sie den Gegenstand vom Bedienfeld.
Sie benutzen einen sehr große		Verwenden Sie einen kleineren Topf, wechseln Sie die Kochzone oder be-dienen Sie die Dunstabzugshaube ma-nuell.
Automatisches Aufheizen faktio-niert nicht.	Die Kochzone ist heißt. Lassen Sie die Kochzone abkühlen.
Die höchste Kochstufe ist eingestellt. Die höchste Kochstufe hat die gleiche Leistung wie die Funktion.
Die Kochstufe schaltet zwischen zwei Stufen hin und her.	Power-Management ist eingeschal-tet.	Siehe „Täglicher Gebrauch".
Das Bedienfeld führt sich heißt an.	Das Kochgeschirr ist zu groß oder Sie legen es zu nah an das Bedien-feld.	Stellen Sie großees Kochgeschirr nach Möglichkeit auf die hinteren Kochzo-nen.

Störung Mögliche Ursache Problembehebung

Es ertont kein Signatton, wenn Sie die Sensorfelder des Bedienfelds berühren.	Der Ton ist ausgeschaltet. Schalten Sie den Ton ein. Siehe „Täglicher Gebrauch".
Die flexible Induktionskochfläche erhütet das Kochgeschirr nicht.	Das Kochgeschirr befindet sich nicht an der richtigen Stelle auf der flexiblen Induktskochfläche.	Stellen Sie das Kochgeschirr an die richtige Stelle auf der flexiblen Indukti-onskochfläche. Die richtige Stelle für das Kochgeschirr hängt von der einge-schalteten Funktion oder dem Funkti-onsmodus ab. Siehe „Flexible Indukti-onskochfläche".
Der Durchmesser des Kochgeschirr-bodens ist für die eingeschaltete Funktion oder den Funktionmodus nicht geeignet.		Verwenden Sie Kochgeschirr mit ein- nem für die eingeschaltete Funktion oder den Funktionmodus geeigneten Durchmesser. Siehe „Flexible Indukti-onskochfläche".
L leuchtet.	Kindersicherung oder Verriegelung ist eingeschaltet.	Siehe „Täglicher Gebrauch".
F leuchtet.	Es befindet sich kein Kochgeschirr auf der Kochzone.	Stellen Sie Kochgeschirr auf die Koch-zone.
Sie verwenden ungeeignetes Koch-geschirr.		Verwenden Sie Kochgeschirr geeignet für Induktskochfelder. Siehe „Tipps und Hinweise".
Der Durchmesser des Kochgeschirr-bodens ist zu Klein für die Kochzone.		Verwenden Sie Kochgeschirr mit den wichtigen Abmessungen. Siehe hierzu „Technische Daten".
FlexiBridge (Flexible Bridge) ist ein-geschaltet. Ein oder mehrere Berei- che des eingeschalteten Funktion-modus sind nicht mit Kochgeschirr bedeckt.		Stellen Sie das Kochgeschirr auf die richtige Anzahl von Abschnitten des Funktionmodus, der den Funktions- modus aktiviert oder ändert. Siehe „Flexible Induktskochfläche".
PowerSlide ist eingeschaltet. Zwei Töppe werden auf die flexible Indukti-onskochfläche gestellt oder das Kochgeschirrdeckt mehr als eine durch die Funktion aktivierte Koch-fläche ab.		Verwenden Sie nur einen Topf. Siehe „Flexible Induktskochfläche".
Der äußere Heizkreis schaltet sich nicht ein.	Der Durchmesser des Kochgeschirr-bodens ist zu Klein.	Verwenden Sie Kochgeschirr mit ein- nem größeren Bodendurchmesser.
E und eine Zahl werden ange-zeigt.	Es ist ein Fehler im Kochfeld aufge- treten.	Schalten Sie das Kochfeld aus und nach 30 Sekunden wieder ein. Wenn E erneut erscheidt, trennen Sie das Kochfeld von der Spannungsvorsor-gung. Schalten Sie nach 30 Sekunden das Kochfeld wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Service-zentrum.

9.2 Wenn Sie keine Lösung finden ...

Wenn Sie das Problem nicht selbst losen konnen, wenden Sie sich an ihren Handler oder einen autorisierten Kundendienst. Geben Sie die Daten auf dem Typenschild an. Geben Sie den dreistelligen BuchstabenCode fur die Glaskeramik (befindet sich in der Ecke der Glasoberfläche) und eine

Fehlermeldung an. Vergewissern Sie sich, dass Sie das Kochfeld richtig bedient haben. Wenn die Wartung von einem Servicetechniker oder einem Handler nicht kostenlos erfolgt, ist auch während der Garantiezeit eine Gebühr zu entrichten. Die Informationen über Garantiezeitraum und autorisierte Kundendienststellen finden Sie in der Garantieborschüre.

10. TECHNISCHE DATEN

10.1 Typenschild

Modell EIV85446 Produkt-Nummer (PNC) 949 596 704 00
Typ 62 D4A 08 AA 220-240 V/400 V 2N ~ 50-60 Hz
Induktion 7.35 kW Hergestellt in Deutschland
Ser.-Nr. 7.35 kW ELECTROLUX

10.2 Technische Daten der Kochzonen

Kochzone Nennleistung (höchste Kochstufe) [W]		PowerBoost [W]	PowerBoost ma-ximale Dauer [min]	Kochgeschirr-durchmesser [mm]
Vorne mittig 1400 2500 4 125 - 145
Hinten rechts 1600		2500	10	125 - 180
	2300	3600	10	210 - 240
	3000	3600	10	285 - 320
Flexible Induktions-kochfläche	2300 3200 10 min. 100

Die Leistung der Kochzonen kann geringfällig von den Daten in der Tabelle abweichen. Sieändert sich je nach Material und Abmessungen des Kochgeschirrs.

Verwenden Sie für optimale Kochergebnisse kein Kochgeschirr, dessen Durchmesser größter als der in der Tabelle angegebene Wert ist.

11. ENERGIEEFFIZIENZ

11.1 Produktinformationen*

Modellbezeichnung EIV85446
Kochfeldtyp Einbau-Kochfeld
Anzahl der Kochfelder 2
Anzahl der Kochflächen 1
Heiztechnik Induktion
Durchmesser der kreisförmigen Kochfelder (Ø) Vorne mittig	Hinten rechts	14,5 cm32,0 cm
Länge (L) und Breite (W) der Kochfläche Links L 45,8 cm		W 21,4 cm
Energieverbrauch pro Kochfeld (EC electric cooking) Vorne mittig	Hinten rechts	180,4 Wh/kg184,3 Wh/kg
Energieverbrauch der Kochfläche (EC electric coo-king)	Links 182,6 Wh/kg
Energieverbrauch des Kochfelds (EC electric hob) 182,5 Wh/kg

• Für die Europäische Union gemäß EU-Richtlinie EU 66/2014. Für Weißrussland gemäß STB 2477-2017 Anhang A. Für die Ukraine gemäß 742/2019.

EN 60350-2 - Elektrische Kochgeräte für den Hausgebrauch - Teil 2: Kochfelder - Verfahren zur Messung der Leistung

Die Energiemessungen der Kochflächen wurden an den Markierungen der entsprechenden Kochflächen vorgenommen.

11.2 Energie sparen

Beachten Sie folgende Tipps, um beim tätiglichen Kochen Energie zu sparen.

• Wenn Sie Wasser erwärmen, verwenden Sie nur die benötigte Menge.
• Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.
• Stellen Sie Kochgeschirr auf die Kochzone, bevor Sie sie einschalten.
• Stellen Sie kleineres Kochgeschirr auf die kleineren Kochzonen.
• Stellen Sie das Kochgeschirr mittig auf die Kochzone.
• Nutzen Sie die Restwärme, um die Speisen warm zu halten oder zu schmelzen.

12.UMWELTTIPPS

Recycleln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recycleln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte

mit diesen Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu ihrer ortlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.
