Produkttyp	Dockingstation / Tragbarer Bluetooth-Lautsprecher
Marke	Denver
Modell	TSP303
Stromversorgung	AC-Netzadapter 100-240V ; wiederaufladbarer Blei-Säure-Akku 12V 2600 mAh (Modell Tianchang 6-FM-2.6)
Akkulaufzeit	Etwa 2 Stunden Dauerwiedergabe (variiert je nach Lautstärke und Umgebung)
Ladezeit	Etwa 3 Stunden (vollständige Ladung; LED-Anzeige rot während des Ladens, grün wenn fertig)
Bluetooth-Konnektivität	Bluetooth 5.0 (oder gleichwertige Version); Reichweite bis zu 10 Meter; Pairing-Name: TSP-303
FM-Radio	Automatische Sendersuche und Speicherung; Auswahl der gespeicherten Sender
USB-Player	USB-Anschluss für Audio-Dateiwiedergabe (USB-Stick); Wiederholungs- und Zufallsmodus
Aux-Eingang	LINE-Eingang (3,5-mm-Klinke) zum Anschluss externer Audiogeräte
Mikrofoneingang	2 Mikrofonanschlüsse (MICRO 1 und MICRO 2) mit Lautstärke- und Echo-Einstellungen
Integrierter USB-Ladeanschluss	Ladeanschluss 5V/1A für Smartphone oder Tablet (erfordert angeschlossenen Netzadapter)
Equalizer	5 Voreinstellungen: Flach, Klassik, Pop, Rock, Jazz
Automatische Abschaltung	Nach 20 Minuten Inaktivität
Pflege	Vor der Reinigung Netzstecker ziehen; trockenes Tuch verwenden; keine flüssigen oder Spray-Reinigungsmittel verwenden
Sicherheit	Gerät nicht öffnen; nicht Wasser oder Wärmequellen aussetzen; Lüftungsöffnungen nicht blockieren; mindestens 10 cm Abstand lassen
Ersatzteile	Netzadapter im Lieferumfang; Akku Modell Tianchang 6-FM-2.6 (Austausch durch autorisierten Service)
Regulatorische Informationen	Konform mit der Richtlinie 2014/53/EU; Konformitätserklärung verfügbar unter www.denver-electronics.com
Hersteller / Importeur	DENVER ELECTRONICS A/S, Omega 5A, Soeften, DK-8382 Hinnerup, Dänemark

Häufig gestellte Fragen - TSP303 DENVER

Wie lade ich den Akku des Denver TSP303?

Schließen Sie den mitgelieferten Netzadapter an das Gerät und eine Steckdose an. Die Akku-LED leuchtet während des Ladevorgangs rot und grün, wenn der Akku vollständig geladen ist. Der erste Ladevorgang sollte etwa 6 Stunden dauern.

Wie verbinde ich mein Smartphone über Bluetooth?

Schalten Sie das Gerät ein (Schalter ON). Der Bluetooth-Modus ist standardmäßig aktiv, die LED blinkt. Aktivieren Sie auf Ihrem Smartphone Bluetooth und suchen Sie nach 'TSP-303'. Tippen Sie zum Koppeln. Ein Signalton ertönt und die blaue LED leuchtet dauerhaft.

Wie verwende ich das FM-Radio?

Drücken Sie die Source-Taste, um den Radiomodus auszuwählen. Die FM-Frequenz wird angezeigt. Drücken Sie Wiedergabe/Pause, um den automatischen Sendersuchlauf und Speicherung zu starten. Verwenden Sie die Tasten TU ◀◀ oder TU ▶▶, um einen gespeicherten Sender auszuwählen.

Kann ich ein Mikrofon zum Singen anschließen?

Ja, schließen Sie ein Mikrofon (nicht im Lieferumfang) an die MICRO 1- und/oder MICRO 2-Buchsen an der Seitenleiste an. Stellen Sie die Lautstärke mit den Tasten MIC+/MIC- und den Echo mit EH+/EH- ein.

Was tun, wenn der Ton leise oder gar nicht vorhanden ist?

Überprüfen Sie die Lautstärke des Geräts und der angeschlossenen Quelle (Smartphone usw.). Stellen Sie sicher, dass der Bluetooth-Modus ausgewählt ist und die Quelle Ton ausgibt. Wenn Sie den LINE-Eingang verwenden, überprüfen Sie den Lautstärkepegel.

Wie wiederhole ich einen Titel im USB-Modus?

Drücken Sie einmal die REP-Taste, um den aktuellen Titel zu wiederholen, zweimal, um alle Titel zu wiederholen, dreimal, um die Zufallswiedergabe zu aktivieren.

Kann ich mein Telefon mit diesem Gerät aufladen?

Ja, verwenden Sie den Anschluss 'Ladegerät 1A' an der Seitenleiste. Schließen Sie das USB-Kabel Ihres Telefons an diesen Anschluss an. Das Laden funktioniert nur, wenn der Netzadapter angeschlossen ist (nicht mit Akku allein).

Was tun, wenn das Gerät nicht eingeschaltet wird?

Überprüfen Sie, ob der EIN/AUS-Schalter auf der Rückseite auf ON steht. Stellen Sie sicher, dass der Netzadapter richtig angeschlossen ist und die Steckdose funktioniert. Wenn der Akku entladen ist, schließen Sie den Adapter zum Laden an.

Wie reinige ich das Gerät?

Ziehen Sie zuerst den Netzadapter ab. Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie keine flüssigen oder Spray-Produkte. Vermeiden Sie es, die Lüftungsöffnungen zu berühren.

Wie lange hält der Akku?

Ein vollständig geladener Akku bietet etwa 2 Stunden Dauerwiedergabe. Die Akkulaufzeit kann je nach Lautstärke, Umgebung und Akkuzustand variieren.

BEDIENUNGSANLEITUNG TSP303 DENVER

ÜBERSICHT DES GERÄTS 2

SICHERHEITSHINWEISE....3

ANSCHLUSS AN DIE STROMVERSORGUNG ....4

AUFLADEN....4

BLUETOOTH-ANSCHLUSS....5

UKW-RADIO 5

USB-PORT......5

LINE-EINGANG 6

SMARTPHONE/TABLETS AUFLADEN 6

MITSINGEN 7

SOUNDEFFEKTE 7

STÖRBEHEBUNG 7

VORSICHT....9

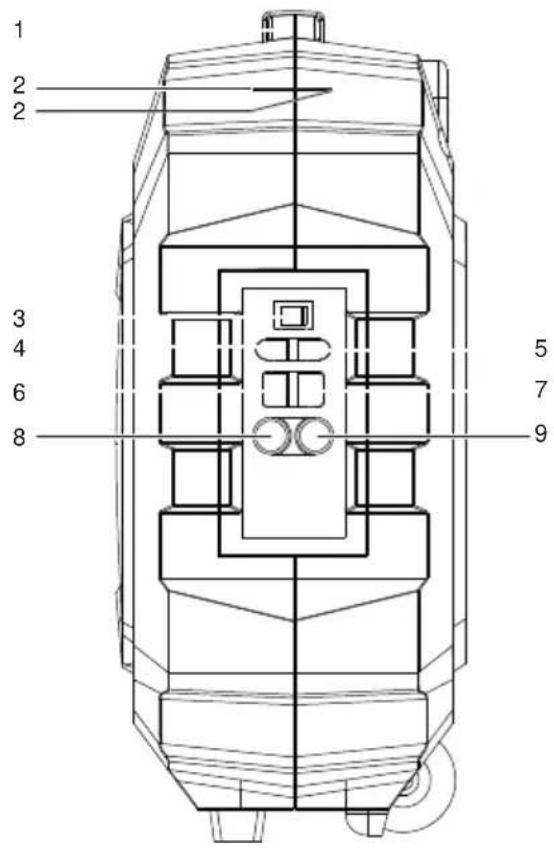

1 2 2 3 4 6 8 5 7 9

12 13 11 14 15 5 16 21 22 10 17 18 19 20 23 24

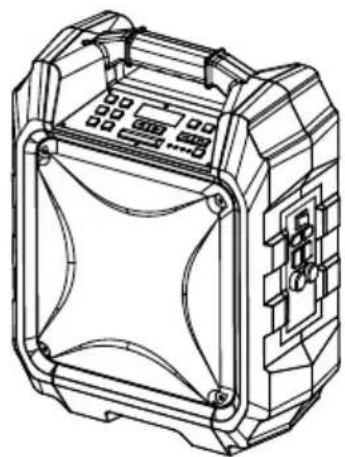

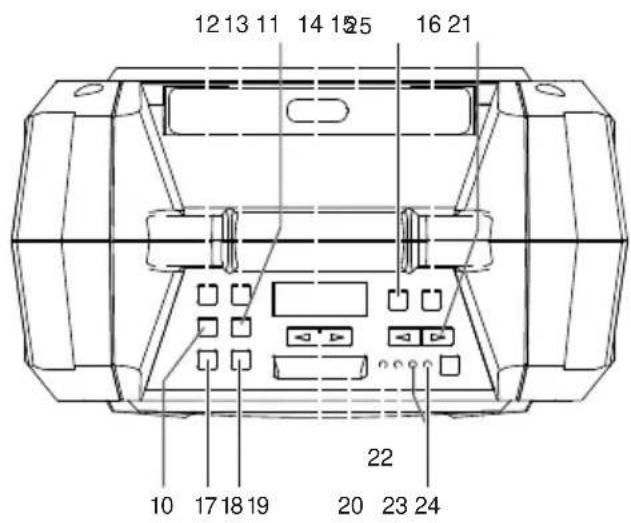

1. GRIFF
2. ROBUSTES GEHÄUSE
3. EIN/AUS-TASTE
4. LINE-EINGANG
5. DC-EINGANG (15V 1,5A
6. USB-ANSCHLUSS
7. 1A LADEGERÄT (5V)
8. MIC-PORT 1
9. MIC-PORT 2
10. SENDERSUCHE ABWÄRTS/
11. SENDERSUCHE AUFWÄRTS/▶▶
12. WIEDERHOLUNGSTASTE
13. EQ-TASTE
14. LED-DISPLAY

15. ECHO REDUZIEREN

16. ECHO ERHÖHEN

17. QUELLE
18. PAUSE/WIEDERGABE/BT AUS (TRENNEN)
19. LAUTSTÄRKE (ERHÖHEN/REDUZIEREN)
20. LED-ANZEIGE
21. MIC-LAUTSTÄRKE (ERHÖHEN/REDUZIEREN)
22. STATUS-LED
23. BLUETOOTH-ANZEIGE
24. BATTERIEANZEIGE (NIEDRIG/VOLL)
25. KOFFERGRIFF

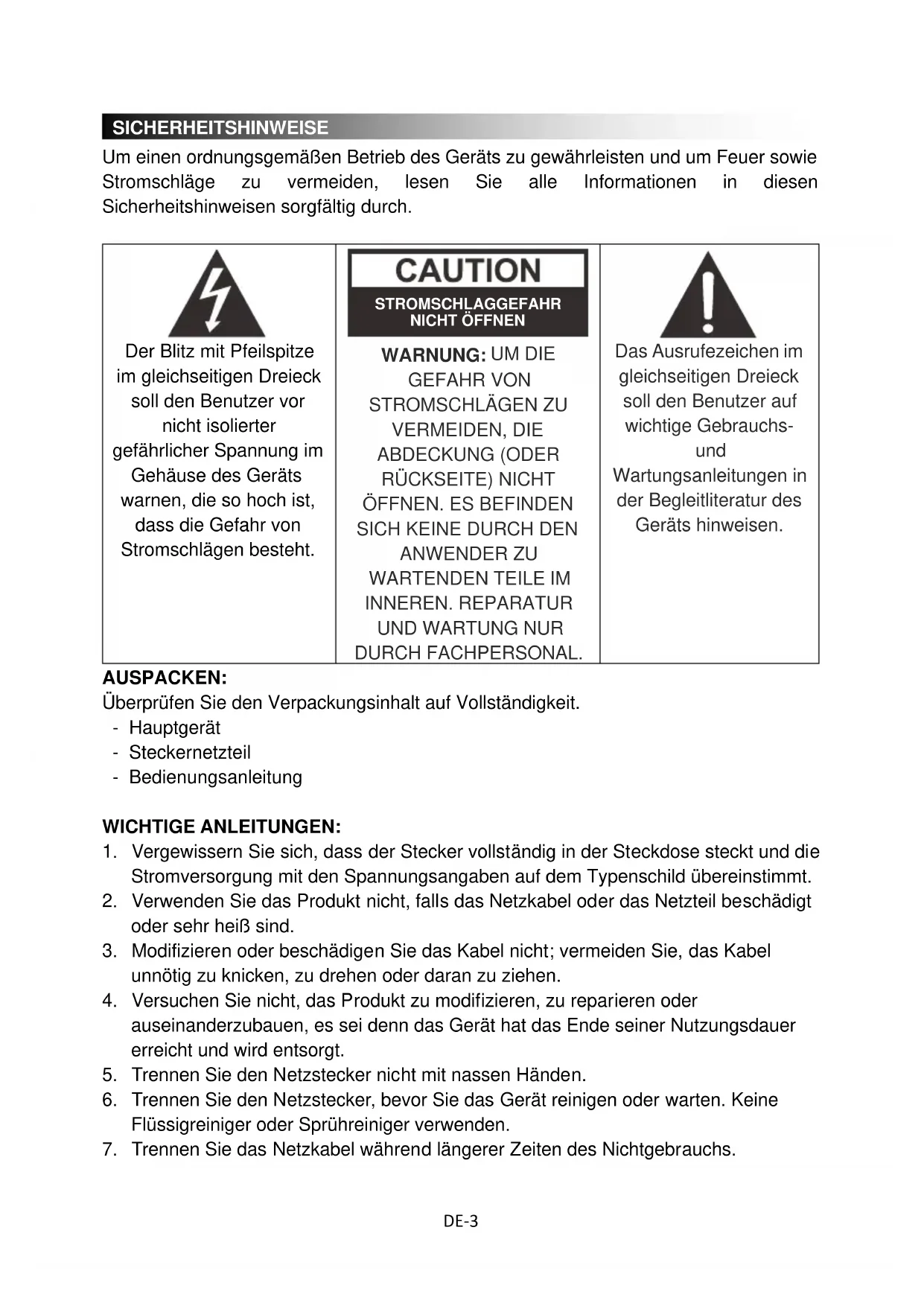

SICHERHEITSHINWEISE

Um einen ordnungsgemäßen Betrieb des Geräts zu gewährleisten und um Feuer sowie Stromschläge zu vermeiden, lesen Sie alle Informationen in diesen Sicherheitshinweisen sorgfältig durch.

Der Blitz mit Pfeilspitze im gleichseitigen Dreieck soll den Benutzer vor nicht isolierter gefährlicher Spannung im Gehäuse des Geräts warnen, die so hoch ist, dass die Gefahr von Stromschlägen besteht.

CAUTION

STROMSCHLAGGEFAHR NICHT ÖFFNEN

WARNUNG: UM DIE

GEFAHR VON

STROMSCHLÄGEN ZU

VERMEIDEN, DIE

ABDECKUNG (ODER

RÜCKSEITE) NICHT

ÖFFNEN. ES BEFINDEN

SICH KEINE DURCH DEN

ANWENDER ZU

WARTENDEN TEILE IM

INNEREN. REPARATUR

UND WARTUNG NUR

DURCH FACHPERSONAL.

Das Ausrufezeichen im gleichseitigen Dreieck soll den Benutzer auf wichtige Gebrauchs- und

Wartungsanleitungen in der Begleitliteratur des Geräts hinweisen.

AUSPACKEN:

Überprüfen Sie den Verpackungsinhalt auf Vollständigkeit.

• Hauptgerät
• Steckernetzteil
• Bedienungsanleitung

WICHTIGE ANLEITUNGEN:

1. Vergewissern Sie sich, dass der Stecker vollständig in der Steckdose steckt und die Stromversorgung mit den Spannungsangaben auf dem Typenschild übereinstimmt.
2. Verwenden Sie das Produkt nicht, falls das Netzkabel oder das Netzteil beschädigt oder sehr heiß sind.
3. Modifizieren oder beschädigen Sie das Kabel nicht; vermeiden Sie, das Kabel unnötig zu knicken, zu drehen oder daran zu ziehen.
4. Versuchen Sie nicht, das Produkt zu modifizieren, zu reparieren oder auseinanderzubauen, es sei denn das Gerät hat das Ende seiner Nutzungsdauer erreicht und wird entsorgt.
5. Trennen Sie den Netzstecker nicht mit nassen Händen.
6. Trennen Sie den Netzstecker, bevor Sie das Gerät reinigen oder warten. Keine Flüssigreiniger oder Sprühreiniger verwenden.

7. Trennen Sie das Netzkabel während längerer Zeiten des Nichtgebrauchs.

8. Lagern Sie das Gerät während des Nichtgebrauchs an einem trockenen Ort.

9. Verwenden Sie das Produkt nicht in der Nähe von Wasser, Wärmequellen oder wärmeerzeugenden Geräten.

10. Schützen Sie die Batterie vor direkter Sonneneinstrahlung oder Feuer.

11. Ersetzen Sie nicht die Batterie. Wenden Sie sich zwecks Reparatur und Wartung an das Geschäft, in dem Sie das Gerät erworben haben, oder an den vom Geschäft ernannten Kundendienst.

VORSICHT: Explosionsgefahr, wenn Batterien nicht korrekt eingesetzt werden.

1. Verwenden Sie nur das für dieses Gerät bestimmte Netzkabel.

2. Bewahren Sie diese Bedienungsanleitung gut auf.

3. Wenden Sie sich an einen autorisierten Kundendienst, falls Sie Fragen zum Produkt haben.

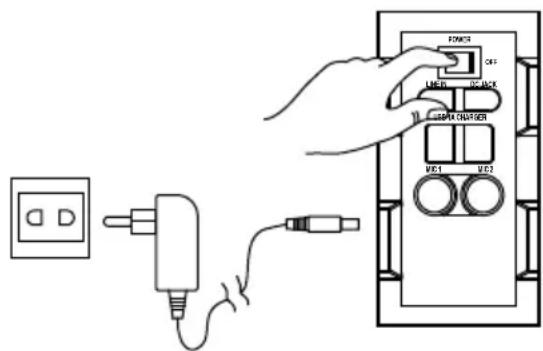

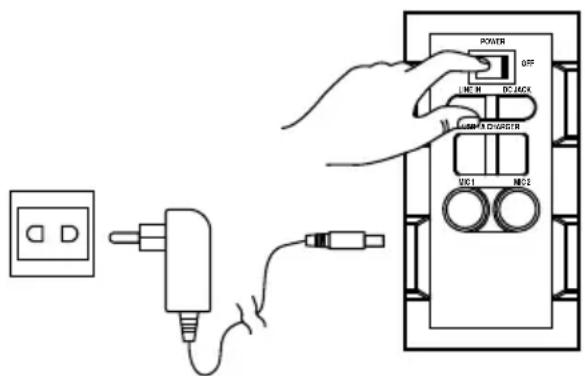

ANSCHLUSS AN DIE STROMVERSORGUNG

• Packen Sie das Gerät aus.
  Vergewissern Sie sich, dass der EIN/AUS-Schalter auf der Position „OFF“ steht.
• Schließen Sie das mitgelieferte AC-Netzteil an das Gerät und dann an eine Steckdose an.
• Die GRÜNE LED-Anzeige leuchtet orange.

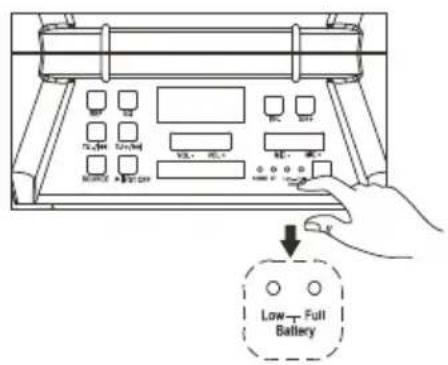

• Das Gerät verfügt über eine Batteriestatusanzeige.
• Falls die LED-Batterieanzeige blinkt, ist die Batteriekapazität gering und die Batterie muss aufgeladen werden.
• Wenn Sie das Gerät an die AC-Stromversorgung anschließen, leuchtet die LED-Batterieanzeige rot und weist somit auf den Ladevorgang hin.
• Wenn die LED-Anzeige grün leuchtet, ist die Batterie vollständig geladen.

Es wird empfohlen, die Batterie ca. 6 Stunden vor dem erstmaligen Gebrauch aufzuladen.

Energieeinsparung: Falls 20 Minuten lang keine Funktion ausgeführt wird, aktiviert das Gerät automatisch den Standby-Modus. Es schaltet sich automatisch aus.

Vorsicht: Um die wiederaufladbare Batterie in einem guten Zustand zu halten, stellen Sie den Ein/Aus-Schalter nach jedem Gebrauch und vor der Lagerung auf die „Off“-Position. Es wird empfohlen, die Batterie mindestens einmal alle zwei Monate aufzuladen.

• Wenn Sie den Betriebsschalter auf die „On“-Position stellen, aktiviert das Gerät automatisch den Bluetooth-Modus „BT“.
• Aktivieren Sie an Ihrem externen Gerät die Bluetooth-Funktion und suchen Sie „TSP-303“; drücken Sie die entsprechende Option zum Verbinden.
• Das verbundene Tonsignal wird wiedergegeben und die blaue LED-Anzeige hört auf zu blinken und le
• Die Bluetooth-Verbindung ist nun abgeschlossen.
• Wählen Sie an Ihrem externen Bluetooth-Gerät die gewünschte Musik aus und starten Sie die Wiedergabe.
• Halten Sie die Taste BT OFF gedrückt, um das gekoppelte Gerät zu trennen und den Kopplungsmodus zu aktivieren.

• Drücken Sie die Taste „Source“ zur Auswahl des Radio-Modus. Im LED-Display erscheint die UKW-Radiofrequenz.
• Drücken Sie die Taste Wiedergabe/Pause, um Sender automatisch zu suchen und zu speichern.
• Halten Sie die Taste TU ◀◀ oder TU ▶ gedrückt, um den nächsten verfügbaren gespeicherten Radiosender zu suchen. Drücken Sie die Tasten kurz für die Feineinstellung.

USB-PORT

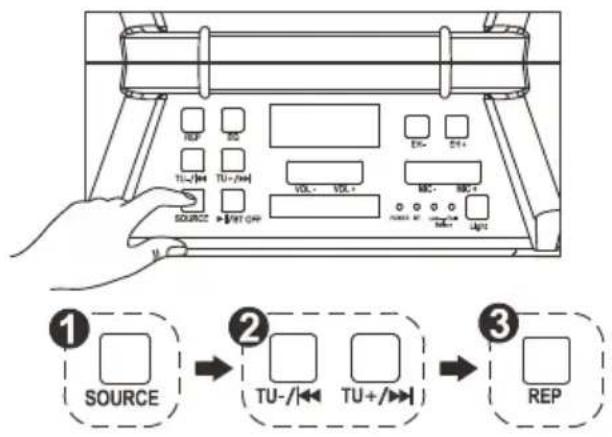

• Drücken Sie die Taste „Source“ zur Auswahl des USB-Modus. Im roten LED-Display erscheint die Anzeige USB.
• Schließen Sie einen USB-Stick an das Gerät an.
• Wählen Sie mit der Taste TU ◀◀ oder TU ▶die Musikinhalte aus.

- Drücken Sie die Taste „REP“ einmal, um den aktuellen Titel wiederholt abzuspielen. Drücken Sie „REP“ erneut, um alle Titel wiederholt abzuspielen. Drücken Sie die Taste ein drittes Mal, um alle Titel in willkürlicher Reihenfolge abzuspielen.

Wenn Sie während der Wiedergabe im

Bluetooth-Modus „BT“ einen

USB-Stick anschließen, aktiviert das

Gerät automatisch den USB-Modus.

Wichtig: Der USB-Port ist nur für die Datenübertragung geeignet. Der USB-Anschluss unterstützt nicht die Verwendung anderer Geräte. Die Verwendung von USB-Verlängerungskabeln wird nicht empfohlen

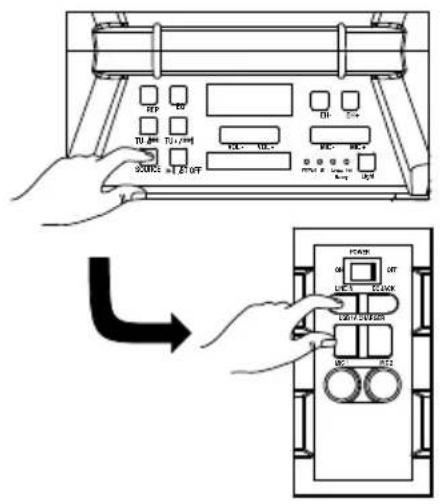

LINE-EINGANG

• Drücken Sie die Taste „Source“ zur Auswahl des LINE-Eingangsmodus. Im roten LED-Display erscheint die Anzeige LINE.
• Schließen sie Ihr 3,5 mm Kabel an den LINE-Eingang an der Rückseite des Geräts an; das Gerät aktiviert den LINE-Eingangsmodus.
• Sie können nun ein Audiogerät mit 3,5 mm Audioausgang anschließen und Musikinhalte vom angeschlossenen Gerät abspielen.

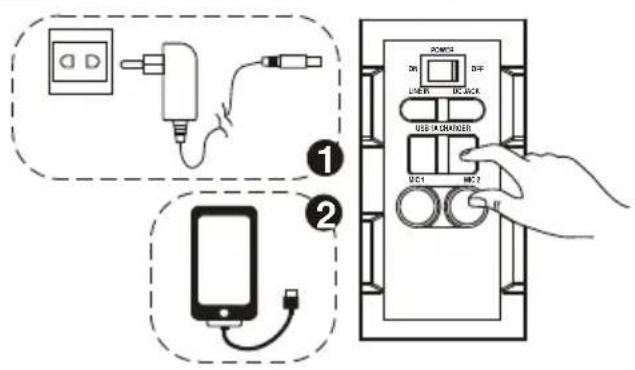

- Smartphones können sowohl via AC-als auch via DC-Stromversorgung aufgeladen werden.

VORSICHT: Wenn die Batterieanzeige rot aufleuchtet, muss das Gerät aufgeladen werden. Smartphones können nur noch via AC-Netzadapter aufgeladen werden.

• Schließen Sie den AC-Netzadapter an die Steckdose an.
• Schließen Sie das USB-Ladekabel Ihres Smartphones/Tablets an den mit „1A Ladegerät“ markierten Anschluss an der Seite des Geräts an.

• Verbinden Sie das Ladekabel dann mit Ihrem Smartphone/Tablet. Der Ladevorgang startet.
• Trennen Sie das USB-Ladekabel, nachdem Ihr Smartphone/Tablet vollständig geladen ist.

Der Stecker ist nur zum Aufladen von Geräten mit einer Leistungsaufnahme von 5V und 1A geeignet. Anderenfalls können Schäden verursacht werden.

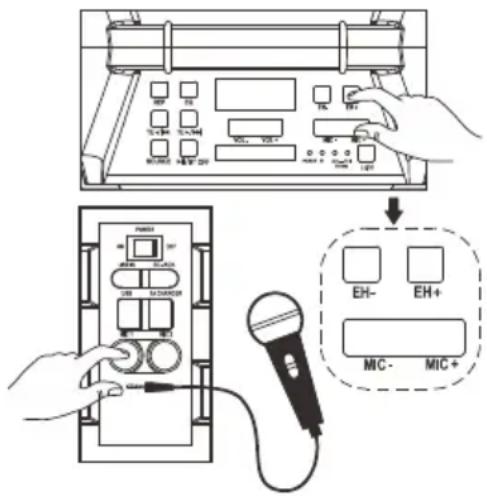

MITSINGEN

• Dieses Gerät verfügt über eine Karaoke-Funktion für die Wiedergabe im BT-, USB- oder LINE-Eingangsmodus; es können bis zu 2 Mikrofone gleichzeitig angeschlossen werden.
• Schließen Sie das Mikrofonkabel an die mit „MIC 1“ und/oder „MIC 2“ markierte Buchse an.
• Dieses Produkt ermöglicht Ihnen, in den Modi BT, USB und LINE zur Musik mitzusingen.
• Schließen Sie Ihr Mikrofonkabel an den mit „MIC“ markierten Anschluss an der Seite des Geräts an.
• Stellen Sie die Mikrofonlautstärke mit den Tasten „MIC +/MIC -“ oder die Hauptlautstärke mit den Tasten an der Oberseite des Geräts an.
• Stellen Sie das Echo mit den Tasten „EH +/EH -“ ein.
• Sie können nun mitsingen.

WARNUNG: - Falls die MIC-Lautstärke oder der ECHO-Pegel zu hoch oder mit dem Höchstwert eingestellt wurden, ist möglicherweise ein hoher Rückkopplungston zu hören. Reduzieren Sie die Lautstärke umgehend, um Schäden zu vermeiden.

• Das „Kundenmodell“ verfügt über einen integrierten Equalizer.
• Drücken Sie die Taste, um einen der voreingestellten Soundeffekte auszuwählen: FLACH, KLASSIK, POP, ROCK und JAZZ.

STÖRBEHEBUNG

Allgemein

Kein Strom

• Überprüfen Sie, ob das AC-Netzteil sicher am Gerät und an der Steckdose angeschlossen ist.
• Vergewissern Sie sich, dass der Ein/Aus-Schalter auf der Ein-Position steht.
• Falls die Batterie leer ist, schließen Sie das AC-Netzteil an, um die Batterie aufzuladen und das Gerät mit Strom zu versorgen.

Tasten ohne Funktion

• Stellen Sie den Ein/Aus-Schalter auf die Aus-Position und dann wieder auf die Ein-Position, um das Gerät zurückzusetzen.
• Trennen Sie das AC-Netzteil und schließen Sie es dann erneut an.

Kein Ton

• Vergewissern Sie sich, dass die Lautstärke des mit dem LINE-Eingang verbundenen Geräts angemessen eingestellt ist.
• Vergewissern Sie sich, dass die Musik des verbundenen Bluetooth-Geräts via BT wiedergegeben wird.
• Vergewissern Sie sich, dass die Lautstärke des via Bluetooth verbundenen Geräts angemessen eingestellt ist.

Bluetooth-Betrieb

Schlechte Audioqualität

- Schlechter Bluetooth-Empfang. Stellen Sie das Bluetooth-Gerät näher an den Lautsprecher heran.

Bluetooth-Gerät kann nicht gekoppelt werden

• Stellen Sie sicher, dass weder das Bluetooth-Gerät noch der Lautsprecher mit anderen Bluetooth-Geräten verbunden ist.
• Vergewissern Sie sich, dass die blaue LED-Anzeige am Lautsprecher zügig blinkt (Kopplungsmodus).
• Stellen Sie den Betriebsschalter auf die Aus-Position und dann wieder auf die Ein-Position. Halten Sie die Taste Bluetooth Aus 2 Sekunden lang gedrückt, um den Kopplungsmodus zu aktivieren.

VORSICHT:

• Das AC/DC-Netzteil und das Gerät sind weder spritz- noch tropfwasserdicht. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände wie Vasen auf das Gerät oder das AC/DC-Netzteil.
• Halten Sie rings um das Gerät einen Abstand von mindestens 10 cm für ausreichende Belüftung.
• Behindern Sie eine ausreichende Ventilation nicht, indem Sie das Gerät mit Zeitungen, einem Tischtuch, Gardinen usw. abdecken.
• Stellen Sie keine offenen Flammen (wie brennende Kerzen) auf dem Gerät ab.
• Falls der Netzstecker des AC/DC-Netzteils als Trennvorrichtung verwendet wird, muss diese Trennvorrichtung jederzeit einsatzfähig sein.
  Zum vollständigen Abtrennen des Geräts vom Stromnetz muss das Netzteil abgezogen werden.
• Das AC/DC-Netzteil darf nicht blockiert werden und muss während des normalen Gebrauchs immer frei zugänglich sein.
• Verwenden Sie das Gerät nicht in tropischen Klimazonen.

Hinweise zur verschlossenen Bleisäurebatterie:

Das Gerät kann via Batterie betrieben werden (Modell-Nr.: Tianchang 6-FM-2.6, 12V, 2600mAh). Trennen Sie das AC-Netzteil vom DC-Eingang des Geräts, um den Batteriebetrieb zu ermöglichen (nach vollständiger Aufladung); falls Sie das AC-Netzteil während des Batteriebetriebs anschließen, wird die Batterie aufgeladen. Die LED-Ladeanzeige leuchtet während des Ladevorgangs rot und leuchtet grün, sobald die Batterie vollständig geladen ist. Es dauert ca. 3 Stunden, die Batterie vollständig aufzuladen. Eine vollständig geladene Batterie ermöglicht einen Betrieb von ca. 2 Stunden bei kontinuierlicher Wiedergabe. Die Wiedergabedauer kann je nach Umgebungsfaktoren, Lautstärkeeinstellung und Batteriezustand variieren. Es wird empfohlen, mit dem Aufladen der Batterie 10-20 Minuten zu warten, falls diese während des Betriebs vollständig entleert wurde.

ALLE RECHTE VORBEHALTEN, URHEBERRECHTE DENVER ELECTRONICS A/S

DENVER*

www.denver-electronics.com

Elektrische und elektronische Geräte sowie Batterien enthalten Materialien, Komponenten und Substanzen, welche für Sie und Ihre Umwelt schädlich sein können, sofern die Abfallmaterialien (entsorgte elektrische und elektronische Altgeräte sowie Batterien) nicht korrekt gehandhabt werden.

Elektrische und elektronische Geräte sowie Batterien sind mit der durchgestrichenen Mülltonne, wie unten abgebildet, kenntlich gemacht. Dieses Symbol bedeutet, dass elektrische und elektronische Altgeräte sowie Batterien nicht mit dem Hausmüll entsorgt werden dürfen, sie müssen separat entsorgt werden.

Als Endverbraucher ist es notwendig, dass Sie Ihre erschöpften Batterien bei den entsprechenden Sammelstellen abgeben. Auf diese Weise stellen Sie sicher, dass die Batterien entsprechend der Gesetzgebung recycelt werden und keine Umweltschäden anrichten.

Städte und Gemeinden haben Sammelstellen eingerichtet, an denen elektrische und elektronische Altgeräte sowie Batterien kostenfrei zum Recycling abgegeben werden können, alternativ erfolgt auch Abholung. Weitere Informationen erhalten Sie bei der Umweltbehörde Ihrer Gemeinde.

Importeur:

DENVER ELECTRONICS A/S

Omega 5A, Soeften

DK-8382 Hinnerup

Dänemark

www.facebook.com/denverelectronics

Hiermit erklärt Inter Sales A/S, dass der Funkanlagentyp TSP-303 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.denver-electronics.com/denver-tsp-303/
