BEDIENUNGSANLEITUNG SUB 10.3 CANTON

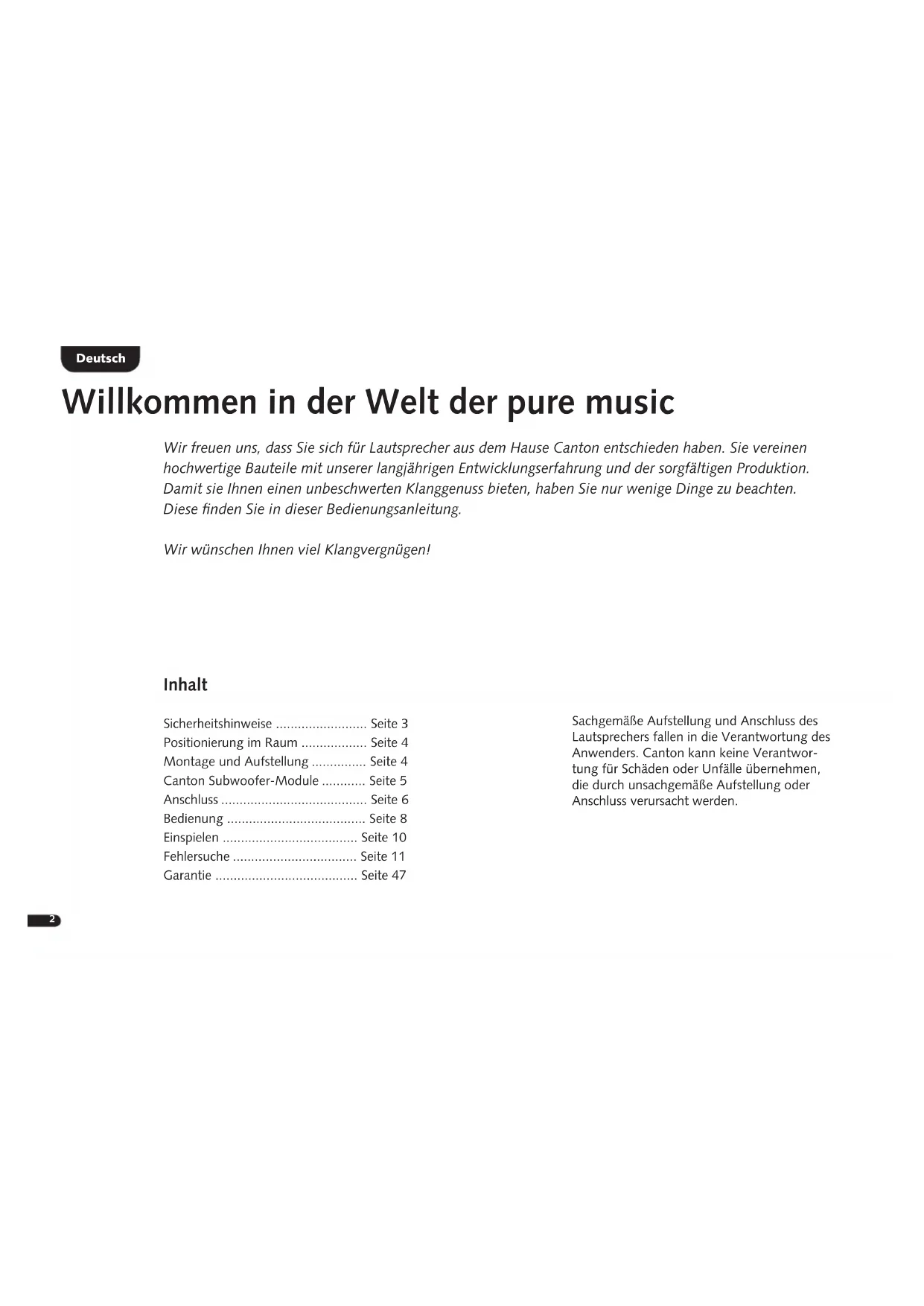

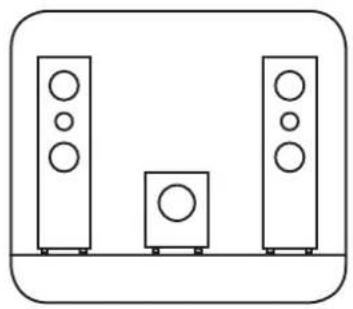

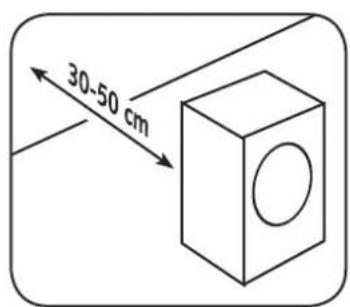

ENG DEU FRA ESP ITA RUS SWE NED POL Garantie-Urkunde Aktivsubwoofer BeDieNuNgSANleiTuNg OPeRATiNg iNSTRuCTiONS NOTiCe D‘uTiliSATiON iNSTRuCCiONeS De uSO iSTRuziONi D’uSO РукОвОдСтвО пО экСплуатацИИ BRuKSANviSNiNg geBRuiKSAANWiJziNg iNSTRuKCJA OBSługi2 Inhalt Sicherheitshinweise ......................... Seite 3 Positionierung im Raum .................. Seite 4 Montage und Aufstellung ............... Seite 4 Canton Subwoofer-Module ............ Seite 5 Anschluss ........................................ Seite 6 Bedienung ...................................... Seite 8 Einspielen ..................................... Seite 10 Fehlersuche .................................. Seite 11 Garantie ....................................... Seite 47 Deutsch Willkommen in der Welt der pure music Wir freuen uns, dass Sie sich für Lautsprecher aus dem Hause Canton entschieden haben. Sie vereinen hochwertige Bauteile mit unserer langjährigen Entwicklungserfahrung und der sorgfältigen Produktion. Damit sie Ihnen einen unbeschwerten Klanggenuss bieten, haben Sie nur wenige Dinge zu beachten. Diese finden Sie in dieser Bedienungsanleitung. Wir wünschen Ihnen viel Klangvergnügen! Sachgemäße Aufstellung und Anschluss des Lautsprechers fallen in die Verantwortung des Anwenders. Canton kann keine Verantwor- tung für Schäden oder Unfälle übernehmen, die durch unsachgemäße Aufstellung oder Anschluss verursacht werden.3 Deutsch Sicherheitshinweise Bitte beachten Sie die Sicherheitshinweise bei der Wahl des richtigen Platzes für Ihren Subwoofer und bei dessen Pflege und Bedienung! Wählen Sie einen ebenen Untergrund Feuchtigkeit vermeiden Erschütterungen vermeiden Direkte Sonneneinstrahlung vermeiden Abstand zu Wärmequellen Vor extremer Kälte schützen Zur Reinigung keine aggressiven, alkoholhaltigen oder scheuernden Mittel einsetzen Gehäuse nicht öffnen Nicht in den Subwoofer greifen Subwoofer nicht abdecken und nichts darauf stellen Mindestabstand zu Wän- den und Möbeln: 10 cm, zu Röhren-TV: 1 Meter Netzstecker bei Gewitter ziehen Netzkabel nicht mit nassen Händen anfassen Freien Zugang zum Netzstecker gewährleisten Bei Überlastung Subwoofer leiser drehen Bei Batterie und Fernbedienung auf richtige Polung achten Nicht in den Hausmüll werfen4 Deutsch Positionierung im Raum Canton Subwoofer können beliebig im Raum positioniert werden. Ideal ist jedoch ein Platz zwischen den beiden Frontlautsprechern. Optimaler Abstand Subwoofer – Wand Montage und Aufstellung Anbringung Absorber/Spikes Wenn Sie Ihren Subwoofer auf hartem Untergrund aufstellen, montieren Sie bitte zur Entkopplung die mitgelieferten selbst- klebenden Absorber oder Spikes. So vermeiden Sie Vibrationen. Nur bei Subwoofern mit Gewindebohrungen5 Deutsch Canton Subwoofer-Module Canton Subwoofer sind mit unterschiedlichen Verstärkermodulen ausgestattet. Bitte überprüfen Sie anhand der Abbildungen, welches Modul in Ihren Subwoofer eingebaut ist. Modul S Modul M Modul L Modul M-R Modul L-R Fernbedienung6 Anschluss Bitte achten Sie darauf, dass vor dem Anschließen alle elektrischen Komponenten ausgeschaltet sind! Je nach Art und Ausstattung Ihres Verstärkers bzw. Receivers gibt es verschiedene Möglichkeiten, den Canton Aktivsubwoofer anzusteuern. Deutsch

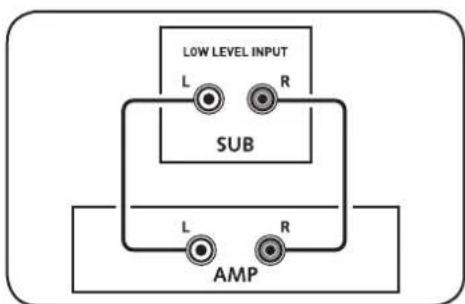

1. Verstärker oder AV-Receiver mit „Pre-Out“ oder

speziellem Stereo-Subwoofer-Ausgang (LFE): Verbindung über Low Level Input Kabel: handelsübliches Cinchkabel

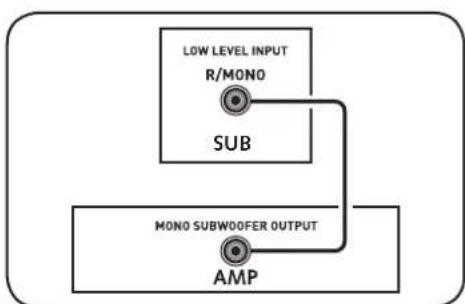

2. Verstärker oder AV-Receiver mit Mono-Subwoofer-

Ausgangsbuchse: Verbindung über Mono Low Level Input Kabel: handelsübliches Cinchkabel Anschlussmöglichkeiten für Subwoofer-Module S, M und L: SUB7 Deutsch

3. Verstärker oder AV-Receiver ohne speziellen Subwoofer-

Ausgang: Verbindung mit Lautsprecherausgängen des Verstärkers über High Level Input Kabel: handelsübliches Lautsprecherkabel Bitte auf die richtige Polung achten: rot = plus, schwarz = minus Hinweis: Die Eingänge Low Level- und High Level Input dürfen nicht gleichzeitig belegt werden!

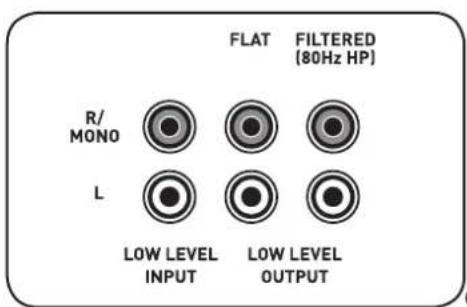

5. „Low Level Out Filtered“: Zur Entlastung kleinerer

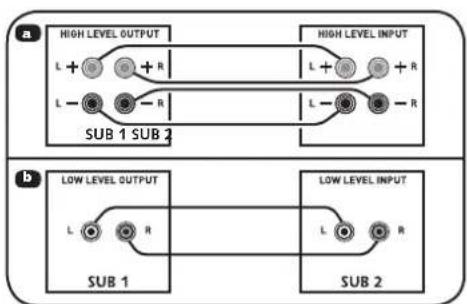

Aktivlaut sprecher werden Frequenzen unterhalb 80 Hz weggefiltert. 4 a. Canton Subwoofer mit zusätzlichen „High Level Output“- Buchsen z. B. für den Anschluss eines zweiten Subwoofers. Kabel: handelsübliches Lautsprecherkabel 4 b. Canton Subwoofer mit zusätzlichen „Low Level Output“- Buchsen z. B. für den Anschluss eines zweiten Subwoofers. Kabel: handelsübliches Cinchkabel Hinweis: Bitte die Seiten links und rechts nicht vertauschen! Anschlussmöglichkeiten für Subwoofer-Module M und L: Anschlussmöglichkeiten für Subwoofer-Module S, M und L: Anschlussmöglichkeit für Subwoofer-Modul L: SUB 1 SUB 2

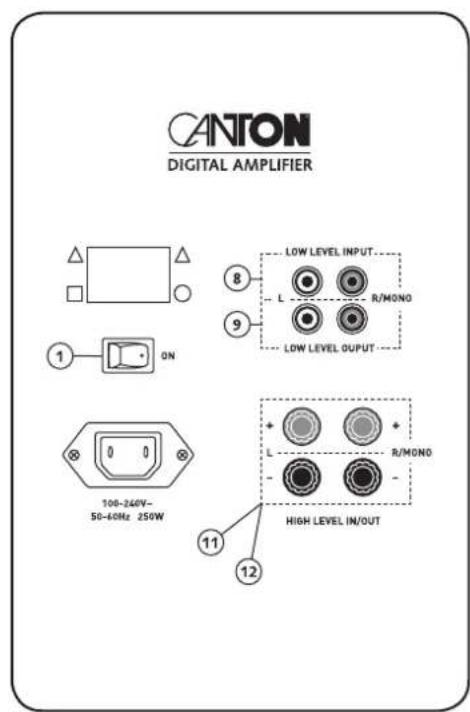

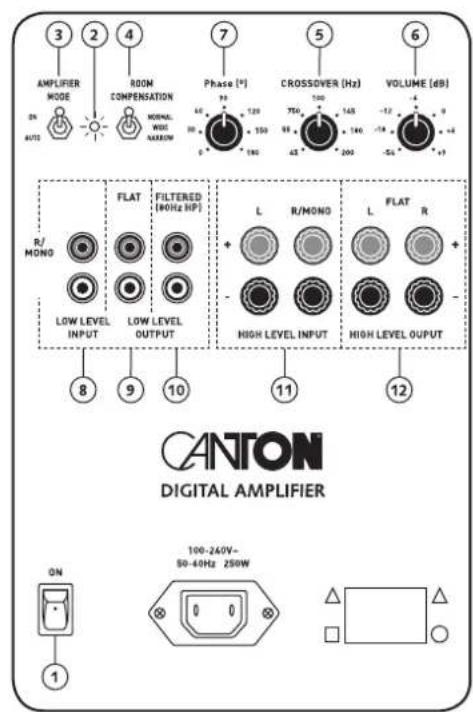

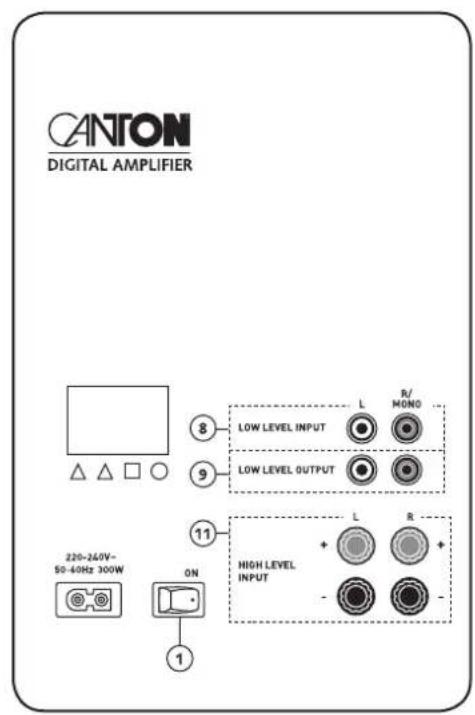

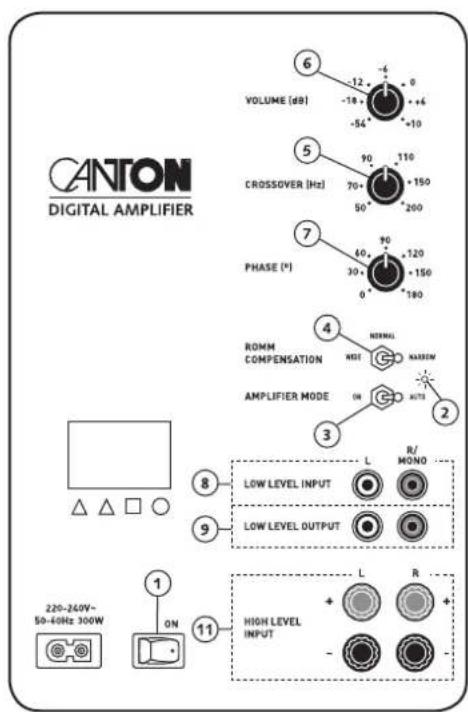

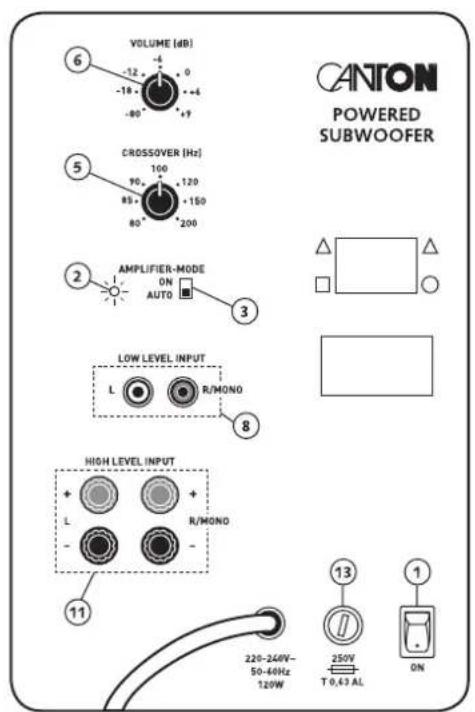

Bedienung Deutsch Modul S Modul LModul M9 Deutsch Modul L-R Modul M-R Fernbedienung Power10 Einspielen Einspielphase bis zur Entfaltung der maximalen Klang eigenschaften:

15 - 20 Betriebsstunden.

• Bitte in dieser Zeit in normaler Lautstärke hören

• Extrem hohe Pegel vermeiden

• Unterschiedlichstes Musikmaterial hören

Ein-/Ausschalter Stromversorgung

Betriebsanzeige (grün/rot)

Akustische Raumanpassung (gilt nicht für Modul S)

Einstellung der oberen Übertragungs- frequenz

Phasenanpassung (gilt nicht für Modul S)

Low-Level-Ausgang (gilt nicht für Modul S)

Low-Level-Ausgang, bis 80 Hz gefiltert (gilt für Modul L)

High-Level-Ausgang (gilt für Modul L)

Sicherung (gilt für Modul S)

Setup Mode (gilt für Modul M-R und L-R) Amplifier Mode zur Wahl zwischen zwei Betriebsarten Subwoofer-Modul S, M und L:

• „Amplier Mode“ auf „AUTO“: Subwoofer schaltet sich bei anliegendem Musiksignal automatisch ein; stoppt die Musik, geht der Subwoofer nach 5 bis 15 Minuten automa- tisch in den Standby-Modus.

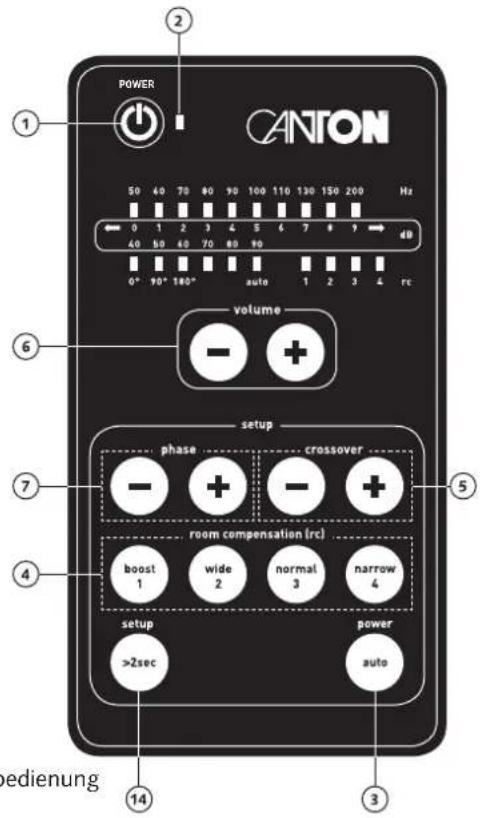

• „Amplier Mode“ auf „ON“: Subwoofer bleibt immer eingeschaltet Room Compensation – Einstellungen bei der Erstinstallation (Modul M und L) Wählen Sie bitte die Schalterstellung, die zur besten Tonwiedergabe führt, um den Sub- woofer optimal an die akustischen Gegeben- heiten des Raumes anzupassen. Dabei gilt folgende Grundregel: Einstellung „Normal“ für normal große Räume, Einstellung „Wide“ für große Räume, Einstellung „Narrow“ für kleine Räume. (Modul M-R / L-R) Einstellung „Boost“ für ein volleres Musikempnden bei leisen und mittleren Lautstärken. Fernbedienung Zur Aktivierung des Setup-Modus die Taste „Setup“ für 2 Sec. gedrückt halten. Ein erneutes Drücken der Taste „Setup“ bringt die Fernbedienung wieder in den Normal- Modus. Das zuletzt eingestellte Setup wird beim Ausschalten des Subwoofers abgespei- chert. Deutsch11 Fehlersuche Anbei finden Sie eine Übersicht der am häufigsten auftretenden Probleme. Sollten Sie weiterführende Fragen haben, wenden Sie sich bitte an Ihren Canton Fachhändler, kontaktieren Sie unsere Service-Hotline unter Tel. +49 (0) 6083 / 287-57 oder senden Sie uns eine E-Mail an info@canton.de. Problem Mögliche Ursache Lösung Subwoofer schaltet nicht ein

1. Netzkabel nicht mit Steckdose und Subwoofer

verbunden Verbindung herstellen

2. Netzschalter nicht eingeschaltet Schalter auf „ON“

3. Schalter für die Einschaltautomatik nicht in Position

„ON“ oder „AUTO“ bzw. „AUTO HIGH“ Schalterstellung überprüfen

4. Subwoofer nicht mit dem Verstärker (Receiver) über

dessen Lautsprecherausgang (Hochpegel) oder Sub- wooferausgang (Cinch) verbunden Verbindung herstellen

5. Signalleitung (Cinch) defekt Mit anderem Cinchkabel testen und ggf. Kabel austauschen

6. Eingestellte Pegel des Verstärkers (Volume) zu niedrig Lautstärkepegel zum Testen erhöhen

7. Bei „Dolby Digital“ Receiver (Verstärker): Receiver

nicht auf Subwooferbetrieb (Betriebsart „Small“ bzw. „ActiveSub = On“) eingestellt Betriebsart überprüfen

8. Ausgangspegel am Verstärker für den Subwoofer-

ausgang (Cinchausgang) zu niedrig eingestellt Ausgangspegel des Verstärkers erhöhen

9. Feinsicherung im Subwoofer ausgelöst (Sicherung

„durchgebrannt“) Sicherung von Fachmann ersetzen lassen Deutsch12 Deutsch Problem Mögliche Ursache Lösung Tonwiedergabe zu leise

1. Volume des Subwoofers zu niedrig eingestellt Lautstärke an „Volume“-Regler erhöhen

2. Nur für den High-Level-Eingang: Eingänge verpolt Polung überprüfen: Die rot oder mit + gekennzeichneten

Ausgänge des Verstärkers müssen mit den roten Eingangs- buchsen des Subwoofers verbunden sein

3. Ausgangspegel am Verstärker für den Subwoofer-

ausgang (Cinchausgang) zu niedrig eingestellt Ausgangspegel am Verstärker erhöhen. Kann der Pegel des Subwooferausgangs nicht mehr erhöht werden, Pegel der übrigen Ausgänge um den jeweils gleichen Pegel absenken Subwoofer schaltet nicht

1. Schalter für die automatische Einschaltung (Standby)

auf „ON“ Schalter auf „AUTO“ bzw. „OFF“ stellen

2. Ständiges Brummsignal am Eingang des Subwoofers

Kürzere Signalleitung vom Verstärker zum Subwoofer verwenden oder mögliche Störquellen entstören lassen (siehe „Subwoofer brummt“) Subwoofer reagiert nicht auf Fernbedienung

1. Die Batterie ist leer Batterie auswechseln,

beim Einlegen auf die richtige Polung achten

2. Die Fernbedienung ist nicht am Subwoofer

angemeldet Schalten sie den Subwoofer aus und nach 30 Sec. wieder ein. Aktivieren sie die Fernbedienung und drücken sie die Tasten „- Phase“, „+ Phase“ und „Power/Auto“ kurz hintereinan- der. Subwoofer und Fernbedienung sind nun wieder synchron13 Deutsch Problem Mögliche Ursache Lösung Subwoofer brummt

1. Signalleitungen vom Verstärker zum

Subwoofer zu lang Kürzere Signalleitungen verwenden

2. Verwendete Signalleitung nicht abgeschirmt

oder die Abschirmung an der verwendeten Leitung unterbrochen (defekt) Leitung gegen eine geschirmte Leitung austauschen

3. Erdungsschleife (Brummschleife) „erzeugt“ Eine Erdungsschleife kann entstehen, wenn mind. zwei mit

Signalleitungen (Cinch) verbundene Geräte mit Schutzkon- taktstecker (z. B. Verstärker und Computer) an örtlich getrenn- ten Steckdosen angeschlossen sind. Alle mit dem Verstärker verbundenen Geräte mit Schutzkontaktstecker an einer Steckdosenleiste (Vielfachsteckdose) anschließen

4. Ein nicht entstörter Verbraucher

(z. B. Kühlschrank) am Netz Mögliche Störquellen zum Testen ausschalten; betreffendes Gerät entstören lassen, falls das Brummgeräusch verschwindet oder zunächst die Störquelle an einer anderen Netzphase (L1, L2 oder L3) anschließen. (Falls erforderlich, einen Fach- mann zu Rate ziehen) Speziellen „Mantelstromlter“ (im Fachhandel erhält- lich) zwischen Verstärker und Subwoofer schalten, um das Brummen zu eliminieren Netzstecker drehen, um die so genannte Brummspannung zu reduzieren. (Besonders wichtig, wenn der Verstärker nicht geerdet ist)14 Notizen DeutschAktivsubwoofer Nederlands English Français Español Italiano
