Produkttyp	Gaskamin
Marke	Faber
Modell	GV36MER
Hauptstromversorgung	Gas (Typ beim Installateur erfragen)
Sekundärstromversorgung	Alkaline-Batterien: 4 x 1,5 V AA (Empfänger), 1 x 9 V (Fernbedienung)
Hauptfunktionen	Integrierter Thermostat, 24h-Timer, Infrarot-Fernbedienung (optional)
Flammeneinstellung	Manuell (Taste B) oder über Fernbedienung
Zündung	Manuelle Zündflamme (Taste A)
Sicherheitsvorrichtung	Zündflammen-Thermoelement
Mindestsicherheitsabstand	100 cm von brennbaren Materialien
Feuerschutz	Empfohlen bei Anwesenheit von Kindern, älteren oder behinderten Personen
Installation	Muss von einem zugelassenen Installateur durchgeführt werden
Glasreinigung	Weiches Tuch, ggf. Reiniger für Keramikkochfelder
Jährliche Wartung	Kontrolle und Reinigung durch zugelassenen Installateur
Batteriewechsel	Empfänger: 4xAA, Fernbedienung: 1x9V, Lebensdauer ca. 1 Jahr
Entsorgung	Verpackung recyclingfähig, Batterien als Sondermüll, Gerät nach örtlichen Vorschriften
Oberflächentemperatur	Kann 100°C überschreiten (einschließlich Glas)
Brenner	Hauptbrenner und Zündflamme
Timer	Programmierbar für 2 Heizperioden
Anzeige	Temperatur in °C oder °F, Timer 12h oder 24h
Anleitung	32 Seiten, mehrsprachig (FR, DE, EN, NL)
Verwendung	Zusatzheizung

Häufig gestellte Fragen - GV36MER FABER

Wie zünde ich die Zündflamme an?

Drücken Sie die Bedientaste A und drehen Sie sie nach links bis zur Position kleine Flamme. Halten Sie sie einige Sekunden gedrückt. Wenn die Zündflamme nicht angeht, wiederholen Sie den Vorgang. Sobald sie brennt, halten Sie sie 10 Sekunden gedrückt und lassen Sie dann los. Drehen Sie den Knopf auf die hohe Position.

Was tun, wenn die Zündflamme ausgeht?

Warten Sie mindestens 5 Minuten, bevor Sie sie wieder anzünden. Wenn das Erlöschen häufig vorkommt, wenden Sie sich an Ihren Installateur: Dies kann auf einen Bedienfehler, einen Defekt der Sicherheitsvorrichtung oder des Zu-/Abluftsystems zurückzuführen sein.

Wie benutze ich die Fernbedienung?

Die Fernbedienung ermöglicht die Einstellung der Flammenhöhe und der Temperatur über den integrierten Thermostat. Sie kann die Zündflamme weder ein- noch ausschalten. Zum Einschalten des Hauptbrenners drücken Sie die Taste "+". Zum Verringern oder Ausschalten drücken Sie "-". Der Modus AUTO regelt die Temperatur automatisch.

Wie programmiere ich den Timer?

Drücken Sie TIMER, die Anzeige P1* erscheint. Stellen Sie die Startzeit mit den Tasten +/- ein. Drücken Sie erneut TIMER, um die Endzeit einzustellen. Wiederholen Sie für den Zeitraum P2, falls gewünscht. Verwenden Sie AUTO, um zum Normalmodus zurückzukehren.

Wie reinige ich das Glas des Kamins?

Schalten Sie das Gerät aus und warten Sie, bis es abgekühlt ist. Öffnen Sie die Tür, indem Sie die Griffverriegelung lösen. Entfernen Sie Ablagerungen mit einem weichen Tuch. Bei Bedarf verwenden Sie einen Reiniger für Keramikkochfelder. Vermeiden Sie Fingerabdrücke, die einbrennen können.

Welche Sicherheitsvorkehrungen sind zu beachten?

Die Installation muss von einem zugelassenen Installateur durchgeführt werden. Platzieren Sie keine brennbaren Materialien in weniger als 100 cm Abstand. Verwenden Sie einen Feuerschutz, wenn Kinder oder schutzbedürftige Personen anwesend sind. Die Oberflächen (einschließlich Glas) können 100°C überschreiten. Betreiben Sie das Gerät nicht bei zerbrochenem Glas.

Wie wechsle ich die Batterien des Empfängers und der Fernbedienung?

Für den Empfänger: Entfernen Sie die vordere Abdeckung und legen Sie 4 AA 1,5 V Alkaline-Batterien ein. Für die Fernbedienung: Entfernen Sie die rückseitige Abdeckung und legen Sie 1 9V-Batterie Typ MN1604 ein. Lebensdauer ca. 1 Jahr. Beachten Sie die örtlichen Vorschriften zur Entsorgung verbrauchter Batterien.

Warum schaltet sich der Kamin regelmäßig aus?

Dies kann auf einen Bedienfehler, eine Reaktion der Sicherheitsvorrichtung (Zu-/Abluftproblem) oder ein Problem mit der Zündflamme zurückzuführen sein. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Installateur.

Kann der Kamin ohne Fernbedienung verwendet werden?

Ja, die Fernbedienung ist optional. Sie können die manuellen Tasten A und B verwenden, um die Flammen zu zünden, einzustellen und auszuschalten. Die Fernbedienung bietet zusätzliche Funktionen wie Thermostat und Timer.

Welcher Sicherheitsabstand ist um das Gerät einzuhalten?

Halten Sie einen Mindestabstand von 100 cm zwischen dem Gerät und brennbaren Materialien (Vorhänge, Möbel, Kleidung) ein. Dieser Abstand ist wichtig, um Brandgefahr zu vermeiden.

BEDIENUNGSANLEITUNG GV36MER FABER

Bedienungsvorschrift

4 Bedienungsvorschrift 22

4.1 Wichtige Sicherheitshinweise für den Benutzer 22 4.2 Manuelle Bedienung 23 4.3 Fernbedienung - Allgemeines 24 4.4 Lebensdauer Batterien 27 4.5 Auswechseln der Batterien 27 4.6 Reinigung und Wartung 27 4.7 Reinigung des Glases 28

4 Bedienungsvorschrift

4.1 Wichtige Sicherheitshinweise für den Benutzer

• Achten Sie bei der ersten Inbetriebnahme des Kamins auf ausreichende Belüftung des Raumes, in dem der Kamin installiert wurde. Heizen Sie den Kamin ein paar Stunden lang auf der höchsten Stufe, sodass der Lack aushärten und eventuell frei werdende Dämpfe sicher abgeführt werden können. Kinder und Haustiere während des Vorgangs fern halten!
• Warten Sie nach dem Abschalten des Kamins mindestens drei Minuten, bevor Sie ihn erneut anzünden. (Der Brennerautomat wird aus Sicherheitsgründen den Kamin innerhalb von drei Minuten nicht wieder anzünden.)
• Der Kamin darf nur von einem zugelassenen und anerkannten Installateur/Händler installiert werden.
• Vor der Installation müssen alle örtlichen Aufbaubedingungen (Gas-, Entlüftungs- und Abgasanschluss) erfüllt sein. Lesen Sie hierzu die Installationsvorschriften.
• Entfernen Sie vor dem Heizen alle Aufkleber, Schutzfolien und eventuelle Schutzverpackungen des Glases.
• Der Kamin darf nicht benutzt werden, wenn das Glas beschädigt oder entfernt worden ist.
• Das Gerät ist für Zier- und Heizzwecke konzipiert. Alle Oberflächen, inklusive Glas, können deshalb sehr heiß werden (über 100°C). Eine Ausnahme hiervon bilden die Unterseite des Kamins und die Bedienungsknöpfe.
• Legen Sie kein brennbares Material in die Brennkammer und den Rauchfang.
• Verändern Sie niemals die Aufstellung des Holzsatzes und fügen Sie nie mehr Dekorationsmaterial oder Carrara-Kiesel zu, als mit dem Kamin geliefert wurde. Wenn der Kamin eingeschaltet ist, muss die Zündflamme immer sichtbar sein!
• Platzieren Sie keine Gardinen, Kleidung, Wäsche, Möbel oder anderes brennbares Material in der Höhe des Gerätes. Der minimale Sicherheitsabstand beträgt 100 cm.
• Kinder sollen die Fernbedienung nur unter Aufsicht benutzen.
• Es wird empfohlen, das Schutzgitter vor den Kamin zu stellen, wenn Kinder, Senioren oder Behinderte im gleichen Raum anwesend sind.
• Achtung! Da ein Kamin eine Wärmequelle darstellt, entsteht eine hohe Luftzirkulation. Deshalb ist es wichtig, dass Sie den Kamin nicht zu schnell nach dem Aufbau heizen. Durch die natürliche Luftzirkulation werden Feuchtigkeit und noch nicht ausgehärtete flüchtige Bestandteile von Farbe, Baustoffen, Bodenbelägen, etc. mit in diese Luftzirkulation aufgenommen. Diese Bestandteile können sich als Ruß auf kalten Oberflächen absetzen. Der Zeitpunkt, an dem Sie den Kamin zum ersten Mal benutzen sollten, hängt von mehreren Umständen ab. Informieren Sie sich hierüber bei Ihrem Installateur.

4.2 Manuelle Bedienung

Die Zündflamme muss immer brennen, bevor man die Hauptbrenner benutzen kann. Knopf A (siehe Abb. 2) funktioniert als Hauptklappe und muss verwendet werden, um die Zündflamme anzuzünden. Mit Knopf B kann die Flammenhöhe eingestellt werden.

Warnung! Wenn die Zündflamme aus welchem Grund auch immer erlischt, warten Sie mindestens 5 Minuten, bevor Sie wieder anzünden.

Mögliche Ursachen für das Erlöschen der Zündflamme sind:

Bedienungsfehler, Auslösen der Sicherung, Fehler im Zündflammensystem

Nehmen Sie Kontakt mit Ihrem Installateur auf, wenn das Gerät regelmäßig ausschaltet.

4.2.1 Zündflamme anzünden

• Halten Sie Knopf A eingedrückt, um die Luft aus der Gasleitung zu entfernen.
• Gleichzeitig drücken und drehen Sie Knopf A entgegen dem Uhrzeigersinn in die Position (kleine Flamme). Sie hören dann ein Klicken und das piezoelektrische Element beginnt zu zünden.
• Wenn die Zündflamme nicht brennt, versuchen Sie es noch einmal.
• Wenn die Zündflamme brennt, halten Sie Knopf A eingedrückt und warten Sie ungefähr zehn Sekunden.
• Drehen Sie Knopf A entgegen dem Uhrzeigersinn in die Position (große Flamme), die Hauptbrenner können jetzt eingeschaltet werden. (siehe Flammenhöhe einstellen)

4.2.2 Flammenhöhe einstellen

Mithilfe des Knopfes B kann die Flammenhöhe eingestellt werden.

4.2.3 Zündflamme ausschalten

Ausschalten der Zündflamme:

Zuerst drehe Knopf B nach der (aus) Position. - Drehe Knopf A nach der (klein Flamme) Position. - Gleichzeitig drücke und drehe Knopf A nach der (aus) Position.

4.3 Fernbedienung - Allgemeines

Die Fernbedienung (Abb. 3 und 4) und der Empfänger (Abb. 5) bilden zusammen das Fernbedienungsset. Der Empfänger funktioniert erst, nachdem am Kamin oder Rauchfang: die Bedienungsklappe geöffnet wurde, das Schubfach an der Unterseite geöffnet wurde, und die Einfassung entfernt wurde.

Jetzt wird auch der Gasregelblock (Abb. 1 und 2) sichtbar. Mit dem Knopf B kann die Flammenhöhe ohne Hilfe der Fernbedienung eingestellt werden (Thermostatfunktion ausgeschaltet).

4.3.1 Grundeinstellungen der Fernbedienung

Die Fernbedienung hat vier Tasten (Abb. 1.1). Damit können alle Funktionen des Kamins bedient werden, inklusive Anzünden, Abschalten und Einstellen der gewünschten Flammenhöhe. Bei einem richtig empfangenen Signal ertönt im Empfänger ein Piepton. Mithilfe des Kippschalters (Abb. 1.2) und des Drehknopfes (Abb. 1.3 B) auf dem Gasregelblock kann der Kamin jederzeit abgeschaltet oder die Flammenhöhe manuell eingestellt werden.

4.3.2 Umfangreichere Einstellungen der Fernbedienung (Thermostat und Timer)

Die Fernbedienung berechnet automatisch die Flammenhöhe und damit die Zimmertemperatur. Um die optimale Zeit bestimmen zu können, muss die Fernbedienung erst ein paar Heizzyklen durchlaufen. Wenn eine niedrige Flammenhöhe ausreichend ist, um den Raum zu erwärmen, wird der (Zier-)Kamin zwischen niedriger Flammenhöhe und Off-Stufe des Hauptbrenners pendeln. Hierdurch wird der Brenner länger auf einer niedrigen Stufe laufen, was zu einer konstanten Zimmertemperatur führt.

Für das optimale Funktionieren des Thermostates:

• muss sich die Fernbedienung im gleichen Raum wie der (Zier-)Kamin befinden.
• Achten Sie auf genügend Freiraum rund um die Fernbedienung, sodass der eingebaute Temperatur-Sensor die Umgebungstemperatur so genau wie möglich messen kann. Dies ist wichtig im Zusammenhang mit einer guten Funktion der Fernbedienung. Es wird empfohlen, die mitgelieferte Wandhalterung (siehe Abb. 6a bis 6c) innerhalb von vier Metern des Kamins an der Wand anzubringen.
• Kontrollieren Sie vor dem Einstellen der Timer-Funktion immer, ob der Empfänger auf die Fernbedienung reagiert. Dies können Sie ganz leicht durch kurzes Eindrücken der Dreieck-Taste oder der Viereck-Taste (siehe Abb. 2) prüfen; jedes Mal, wenn

eine Taste eingedrückt wird, erscheint auf dem Display das Antennensymbol und auf dem Empfänger leuchtet ein LED-Lämpchen.

4.3.3 Temperaturanzeige

Die Temperaturanzeige auf dem Display kann von Grad Celsius / 24 Stunden auf Grad Fahrenheit / 12 Stunden und umgekehrt wie folgt umgestellt werden:

• Halten Sie gleichzeitig die AUTO-Taste und die TIMER-Taste gedrückt (Abb. 2).
• Das Display beginnt zu blinken.
• Drücken Sie die AUTO-Taste, um die Temperaturanzeige einzustellen. Warten Sie oder drücken Sie die TIMER-Taste, um das Menü zu verlassen.

4.3.4 Zeitanzeige

Die Zeit kann wie folgt eingestellt werden:

• Halten Sie gleichzeitig die AUTO-Taste und die TIMER-Taste gedrückt (Abb. 2).
• Das Display beginnt zu blinken.
• Drücken Sie die Dreieck-Taste, um die Stunden einzustellen.
• Drücken Sie die Viereck-Taste, um die Minuten einzustellen. Warten Sie oder drücken Sie die AUTO-Taste, um das Menü zu verlassen.

4.3.5 Die Nutzerfunktionen

Auf dem Display der Fernbedienung wird immer eine der folgenden Funktionen angezeigt:

MAN

Manuelle Nutzerfunktion

Nur in der manuellen Nutzerfunktion MAN kann die Flammenhöhe vom Benutzer eingestellt werden.

AUTO

Thermostat-Temperatur

Wenn die AUTO-Anzeige auf dem Display erscheint, passt das Thermostat die Umgebungstemperatur an.

TIMER

Schaltuhrgesteuerte Nutzerfunktion

Bei den Timer-(Schaltuhr) gesteuerten Funktionen wird die Flammenhöhe gänzlich vom Thermostaten, der die Umgebungstemperatur regulieren kann, innerhalb bestimmter Grenzen eingestellt. Des Weiteren besteht die Möglichkeit, dass der Kamin den Raum mit Hilfe der Schaltuhr schon mal aufwärmt (z. B. morgens vor dem Aufstehen oder abends vor der Heimkehr).

4.3.6 Hauptbrenner abschalten und regulieren (MAN Funktion)

• Drücken Sie auf die -Taste oder die -Taste.
• Das MAN-Anzeigen erscheint. Die Flammenhöhe wird länger, wenn die -Taste eingedrückt wird, und die Flammenhöhe wird kleiner, wenn die -Taste eingedrückt wird.

4.3.7 Thermostat-Temperatur einstellen (AUTO Funktion)

• Halten Sie die AUTO-Taste so lange eingedrückt, bis im Bild die Temperatur blinkt.
• Stellen Sie nun die Temperatur ein mit der -Taste oder mit der -Taste. Warten Sie oder drücken Sie auf die AUTO-Taste, um das Menü zu verlassen.

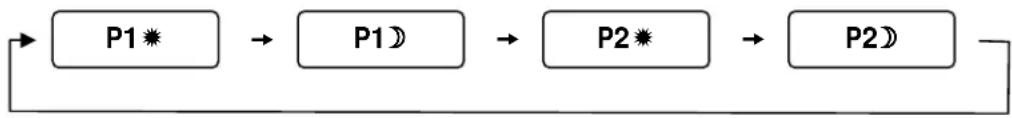

4.3.8 Timer einstellen

Wählen Sie die Nutzerfunktion TIMER. Mit dem TIMER kann das Thermostat in 24 Stunden zwei Mal auf Tagestemperatur und zwei Mal auf Nachttemperatur in hiernach angeführter Reihenfolge umgeschaltet werden:

Stellen Sie zuerst die Start- und Stoppzeit ein: (Programmieren Sie beide Start- und Stoppzeiten gleich nacheinander ein, wenn nur eine Heizperiode eingestellt werden soll.)

• Kontrollieren Sie, ob auf dem Display TIMER angezeigt wird; drücken Sie so oft auf die TIMER-Taste, bis die TIMER-Anzeige im Bild erscheint.
• Halten Sie die TIMER-Taste so lange eingedrückt, bis im Bild P1* erscheint.
• Stellen Sie nun die Startzeit mit der △-Taste (Abb. 1.6) ein für die Stunden und mit der ∇-Taste für die Minuten.
• Drücken Sie erneut die TIMER-Taste. Das P1)-Symbol erscheint im Bild.
• Stellen Sie nun die Endzeit mit der △-Taste ein für die Stunden und mit der ∇-Taste für die Minuten.
• Drücken Sie erneut die TIMER-Taste. Das Symbol für die zweite Heizperiode P2* erscheint im Bild.
• Stellen Sie nun die Startzeit mit der △-Taste ein für die Stunden und mit der ∇-Taste für die Minuten.
• Drücken Sie erneut die TIMER-Taste. Das P2)-Symbol erscheint im Bild.
• Stellen Sie nun die Endzeit mit der △-Taste ein für die Stunden und mit der ∇-Taste für die Minuten.
• Drücken Sie auf die TIMER-Taste oder warten Sie zehn Sekunden, um die Einstellungen zu speichern.

4.4 Lebensdauer Batterien

Um die Lebensdauer der Batterien zu verlängern, wird empfohlen, die Fernbedienung auf Manuell (MAN) einzustellen und den Hauptbrenner abzuschalten, indem die -Taste so lange eingedrückt wird, bis nur noch die Zündflamme brennt. Wenn die Fernbedienung bei abgeschaltetem Kamin in den Funktionen AUTO oder TIMER eingestellt ist, bleibt die Temperaturregulierung aktiv und werden so die Batterien schneller verbraucht.

4.5 Auswechseln der Batterien

• Wenn auf dem Display rechts oben die Anzeige BATT erscheint oder wenn das LED-Lämpchen auf dem Empfänger leicht anfängt zu brennen, müssen die Batterien des Empfängers und der Fernbedienung ausgewechselt werden.
• Der Hauptbrenner kann jederzeit mit Knopf B auf dem Gasregelblock abgeschaltet werden (auch wenn die Fernbedienung unverhofft wegen verbrauchter Batterien nicht funktioniert).

4.5.1 Batterien der Fernbedienung auswechseln

• Entfernen Sie den Deckel auf der Rückseite der Fernbedienung (Abb. 3).
• Legen Sie eine 9Volt MN1604/6LR61 Alkaline Long Life Batterie in das Fach. Schließen Sie das Batteriegehäuse.

4.5.2 Batterien des Empfängers auswechseln

• Nehmen Sie den Empfänger aus dem Kamin (Abb. 4).
• Entfernen Sie den Deckel des Empfängers.
• Legen Sie vier AA/LR6 Alkaline Long Life Batterien ein. Schließen Sie den Deckel.

4.6 Reinigung und Wartung

• Das Gerät muss jährlich von einer fachkundigen Person (Installateur) gereinigt und kontrolliert werden.
• Ist der Kamin an einen Schornstein angeschlossen, dann muss auch der Schornstein einmal jährlich überprüft werden. Die Außenseite des Kamins kann mit einem feuchten Tuch gereinigt werden.

4.7 Reinigung des Glases

• Demontieren Sie das Glas so, wie es in der Installationsvorschrift angegeben wird.
• Entfernen Sie Schmutzablagerungen mit einem trockenen Tuch. Wenn nötig, kann ein Spezialreiniger für Keramikkochplatten benutzt werden.
• Achtung! Vermeiden Sie Fingerabdrücke auf dem Glas. Diese können einbrennen und dann nicht mehr entfernt werden.
