BEDIENUNGSANLEITUNG ALAN 507 MIDLAND

CARATTERISTICHE TECHNICHE

GENERALI

Anschluse und Bedienelemente 2

Bedienung Ihres ALAN 507 4

ZurBeachtung! 4

Technische Daten 5

EINFUHRUNG

Sie haben sich für das Free Communication System ALAN 507, auchbekannt unter dem Namen LPD (Funkanlagen kleiner Leistung), entschieden. Ihr ALAN 507 verfügbar über eine Allgemeingenehmgung und arbeitet gemäß den Vorschriften auf dem frei gegeben Frequenzbereich für LPD Geräte. Das ALAN 507 arbeitet auf 69 Kanänen. Das ALAN 507 ist ein klinnes und leistungsfähiges Handy mit einer glasklaren und weltreichenden Sprachübertragung. Die Einsatzmöglichekeiten des ALAN 507 sind weilseitig. Ob beim Wandern, Fahrdrathafen, Skilaufen, Gleitschirmflügen, zur Coordination von Veranstaltungen oder zum professionellen Einsatz - das ALAN 507 ist immer einsatzbereit und paft in jeder Westentesche. Ein Geräf für Jedermann, anmelde- und gebührenfrei und ohne laufende Kosten. Sollen einmal Unterbrechnungen im Empfang auftenen, so liegt es wahrscheinlich daran, daß sie sich in einer ungünstigen Position befinden wie z. B. in einem Auto, unter oder in einer Metalkonstruktion (Brücken), die dann eine Reichweitenverningerung mit sich bringt.

Besonderheit: Das ALAN 507 kann auch als Babysitter benutz werden. Beachten Sie hierzu die Hinweise unter PTT/VOX-Funktion. Hierbei wird das ALAN 507 als Sendestation verwendet. Als Empfänger konnen Sie sowohl ein weiteres ALAN 507 oder z.B. auch das ALAN 401 einsetzen.

Zur Inbetriebnahme Ihres ALAN 507 benötigten Sie 3 Mignonbatterien Typ AA oder NiCd Akkus.itte achten Sie darauf, daß die verwendeten Batterien voll bzw. die Akkus komplett geladen sind.

Zur Beachtung

• Setzen Sie das ALAN 507 niemals Feuchigkeit oder extremen Temperatoren aus beispieleweise direkter Sonneneinstrahlung durch Ablegen des Gerätes auf der Hutablage oder auf dem Armaturenbrett im Auto.
• Lassen Si die Batterien/Akkus nicht über längerere Zeit ungenutzt im Gerät, das Gerät können durch Auslaufen der einlegenden Batterien zu Schaden kommt.
  Die Antenne darf nicht mit Gewalt vom Gerat entfernt werden
• Schlieben Sie das ALAN 507 nicht an eine 13,8 V Stromquelle an.
• Schlieben Sie das ALAN 507 nicht an ein Bordnetzkel mit Zigarettenanzünder-anschluß an.

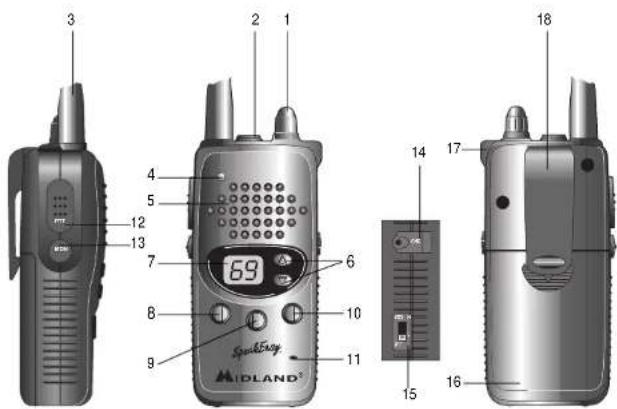

Anschlisse und Bedienelemente

1. EIN/AUS-Lautstarkeregler

Mit dieser Regler können Sie das ALAN 507 einschalten und die gewünschte Laustsfranke einstellen, wenn ein Signal empfangen, oder die Moni-Taste gedrück wird.

2. Anschlußbuchsen für externen Ohrhörer und Mikrofon/PTT

An diese Buchsen konnen Sie eine Ohrhörer/Lautsprecherkombination anschlieben.

3.Antenne

4. TX/BATT-Sende-/Empfangsanzeige und Batteriekontrolle

Kontroll-LED für Sendebetrieb und Empfangssignal sowie Batterie-Zustandsanzeige 5. Mikrofon und Lautsprach

Mikrofon und Wiedergabelaustprecher. Beim Senden sprechen Sieitte mit einem Abstand von 4 / 10~cm in das interne Mikrofon.

1. Kanal-Selektionstasten △/

Mit Hilfe dieser Tasten kann der gewünschte Kanal eingestellt werden, der dann auf dem Display erscheidt.

7. LED-Display

Das Display zeit den eingestellen Kanal an.

8. CALL-Taste

Wird die CALL Taste des ALAN 507 betatigt, schaltet das Gerat auf Senden und sendet damit

einen Signaton aus.

9. Zweikanal-Überwachung (Dual Watch)

Mit der Zweikanal-Überwachung schaltet das Funkgerät automatisch zwischen zwei beliebigen Kanalen hin und her. Wahrend Sie auf dem Hauptkanal hören, wird in kurzen Abständen auf den zu überwachenden Kanal gesch帐t. So haben Sie mit der Zweikanal-Überwachung immer zwei Kanäle gleichzeitig „im Blick".

Sobald auf dem zu überwachenden Kanal ein Signal empfangen wird, das die Siqueh-Schelle überschreitet, stoppt das Funkgerät auf thisem Kanal. Fällt das Signal für einegen Sekunden ab, schaltet das Funkgerät wieder zwischen den beiden eingestellen Kanalen hin und her.

Schalten Sie das Funkgerät ein.

• Mit dem Kanalwahler den zu überwachenden Kanal einstellen.

Taste DW drucken (9)

• Mit dem Kanalwahler den Hauptkanal einstellen- die Zweikanal- Uberwachung beginnnt nach ca. 4 Sekunden zu arbeitenet

Zum Ausschalten Taste DW oder PTT drucken

10.Suchlauftaste,SCAN

Durch Einschalten des Suchlaufbetriebs lessen sich belegte Kanäe automatisch

finden.Drucken Sie die Scan-Taste: Der Suchlauf beginnnt. Der Suchlauf stoppt.

sobald ein belegter Kanal gefunden ist, oder die Taste PTT gedrück wird.

11. MikrofonanschluB

12.PTT-Taste

Beim Drücken dieser Taste schaltet Ihr ALAN 507 in den Sendebetrieb. Nach

dem Loslassen dieser Taste wird wieder in den Empfangsbetrieb umgeschaltet.

13.Moni

Solange die Taste M (Monitor) gehalten wird, ist die Rauschunterrückung (Squelch) außer Funktion gesetzt.

1. Akku-Ladebuchse

Uber diese Buchse konnen sich im Gerat befindliche Akkus geladen werden. Das

ALAN 507 verträgt eine max. Spannung von 6 V. SchlieBen Sie das Gerat niemals an eine

höhere Spannungssquelle an, das Gerät könnte sonst zu Schaden kommt.

15.PTT-/VOX-Betrieb/Babysitterfungtion

Hir Gerat ist mit einer VOX (autom. Sprachsteuerung) ausgestattet. Durch die VOX werden Beschprüche in der Nähne des Funkerätes aufgenommen. Die Ansprechschelle kann in zwei Empfindlichkeitstufen unterschieden werden: "H" (Hohe Empfindlichkeit) "L"(niedrige Empfindlichkeit).

Die Einstellung H^* ist ideal für die Babysitterfunktion, da alle Gerausche im früheren Umfeld des Gerätes aufgenommen werden.

In Position "L" ist die Empfindlichkeit entspruchend geringer, ideally zum Betrieb mit einer Mikrofon/Lautsprucherkombination.

16.Batterie-Akkufach

In these Fach werden 3 × Alkaline Mignonzellen Typ AA oder NiCd Akkus polaritätsrichtig eingelegt.

17.Befestigung fur Gurteltrageclip

18.Trageschlaufe

Bedienung Ihres ALAN 507

1. Legen Sie 3 Mignonzellen oder Akkus in das Batteriefach des ALAN 507 ein. Dabei muß auf die richtige Polarität der eingelegenden Mignonzellen geachtet werden (siehe Markierungen im Batterie-/Akkufach). Versuchen Sie nicht die Batterien zu laden!
2. Zum Einschaten des Gerätes drehen Sie den EIN / AUS- Lautstärkeregler im Uhrzeitersinn bis ca. zur Mittelstellung und stellen Sie die gewünschte Lautstärke ein. Zur Kontrolle der Lautstärke können Sie die Taste Moni drucken. Es sollt ein Rauschen zu horen sein.
3. Zum Senden drücken Sie die PTT-Taste auf der linken Seite des Funkgerätes. Sprechen Sie aus etwa vier bis zehn Zentimetern Enternung in das interne Mikrofon. Ihr Funkgerät befindet sich solange auf Sendung, bis Sie die PTT-Taste wieder losliassen.

Zur Beachtung!

Schalten Sie das ALAN 507 aus, bevor Sie das Batterie-/Akkufach öffnen.

Bevor Sie Akkus auflagen, achen Sie darauf auf die Akkus vorher komplett entladen wurden, ansonsten kann eine „Memory-Effekt" auftreten, der die Leistungskapazität der Akkus enorm schmälert.

Achten Sie davon, daß die Akkus vor den Einlagen in das Gerät aufgeladen sind. Versuchen Sie niemals Alkaline- oder Zink-Kohle-Zellen wiederaufzuladen.

Technische Daten

Allgemeine Daten

Kanale 69

Frequenzschritte 25 kHz

Frequenzbereich 433.075 MHz -434.775 MHz

Spannungsversorgung 3 Mignonzellen o.1,2 V NiCd

Temperaturebereich -10°C +55°C

Frequenzkontrolle.. PLL System Frequency stability 2.5 mm

Frequenzstabilitat 2,5 ppm

Gewicht 100 g (ohne Akkus) Abmessungen 50 × 100 × 30 mm

Empfänger

Empfindlichkeit (12 dB SINAD) <0,35 V

Squelchempfindlichkeit automatisch

NF-Wiedergabeleistung 0,3W max.

Frequenzwiedergabe 300 Hz - 3000 Hz

Zwischenfrequenz 1.ZF:21,4 MHz

2.ZF:0,455MHz

Sender

HF-Sendeleitung max. 10mWERP

Modulation FM

Modulationhub 4,5 kHz

Frequenztoleranz 2.5 PPM

Ext.MikrofonanschluB. Stereo Klinkenstecker 3,5 mm

Die Änderung der Technischen Daten ohne vorherige Ankündigung im Zuge der Weiterentwicklung bleiben vorbehalten
