BEDIENUNGSANLEITUNG EDR 30 INVENTUM

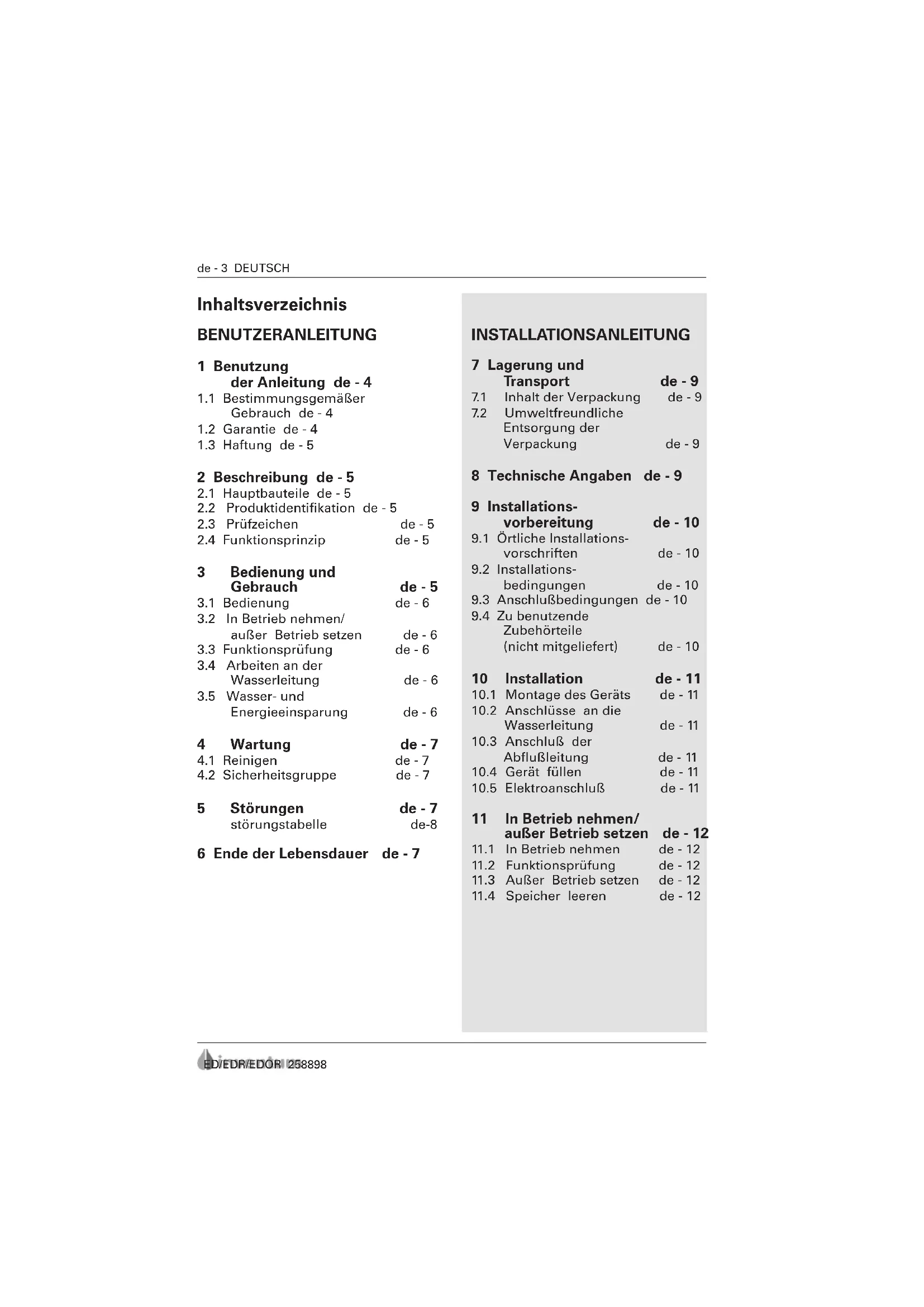

1.1 Bestimmungsgemäßer

2 Beschreibung de - 5

2.1 Hauptbauteile de - 5

2.2 Produktidentifikation de - 5

2.3 Prüfzeichen de - 5

2.4 Funktionsprinzip de - 5

3 Bedienung und Gebrauch de - 5

3.1 Bedienung de - 6

3.2 In Betrieb nehmen/

außer Betrieb setzen de - 6

3.3 Funktionsprüfung de - 6

Wasserleitung de - 6

5 Störungen de - 7 störungstabelle de-8 6 Ende der Lebensdauer de - 7 INSTALLATIONSANLEITUNG 7 Lagerung und Transport de - 9

7.1 Inhalt der Verpackung de - 9

7.2 Umweltfreundliche

Entsorgung der Verpackung de - 9 8 Technische Angaben de - 9 9 Installations- vorbereitung de - 10

9.3 Anschlußbedingungen de - 10

Zubehörteile (nicht mitgeliefert) de - 10 10 Installation de - 11

Wasserleitung de - 11

Abflußleitung de - 11

11 In Betrieb nehmen/ außer Betrieb setzen de - 12

11.1 In Betrieb nehmen de - 12

11.2 Funktionsprüfung de - 12

11.3 Außer Betrieb setzen de - 12

11.4 Speicher leeren de - 12258898 ED/EDR/EDOR

DEUTSCH de - 4 1 Benutzung der Anleitung Diese Anleitung ist als Leitfaden für den Benutzer und den Installateur gedacht. Mit dieser Anleitung kann der auf der Vorderseite genannte Warmwasserspeicher auf sichere Weise installiert, benutzt und gewartet werden. Bewahren Sie die Anleitung bei dem Warmwasserspeicher auf. Der erste Teil ist sowohl fü den Benutzer als für den Installateur gedacht, während der zweite Teil ausschließlich für den Installateur bestimmt ist. Lesen Sie den für Sie bestimmten Teil der Anleitung sorgfältig durch. Der Benutzer wird darauf hingewiesen, daß er den Installateur bitten sollte, ihn über den sicheren Gebrauch des Warmwassergerätes zu informieren. In der Anleitung werden die folgenden Piktogramme und Symbole benutzt: Achtung! Installateur

Diese Anleitung wurde von Inventum Techno- logies B.V. mit äußerster Sorgfalt verfaßt, aller- dings können keine Rechte auf diese Anleitung gegründet werden. Im Zusammenhang mit der kontinuierlichen Produktinnovation behält Inventum Technologies B.V. sich jederzeit das Recht vor, die Spezifikationen ohne vorherige Ankündigung zu ändern.

1.1 Bestimmungsgemäßer Gebrauch

Diese Warmwasserspeicher ist dazu geeignet, Brauchwasser unter Druck zu speichern und zu erwärmen. Der Warm wasserspeicher muß an ein Wasserleit ungsnetz mit einem Wasserdruck von höchstens 700 kPa (7 bar) angeschlossen werden. Jede andere oder weitergehende Form des Gebrauchs entspricht nicht der Bestimmung. Installieren und benutzen Sie das Warmwassergerät nur, wenn es sich in technisch perfektem Zustand befindet.

Diese Warmwasserspeicher ist mit großer Sorgfalt hergestellt worden, und wir geben eine Garantie auf alle Material- und/oder Herstellungsfehler. Garantiegewährung Die Verantwortlichkeit für die Ausführung der Garantie ruht in erster Linie auf dem Installa- teur/Lieferanten, bei dem der Warmwasser- speicher erworben wurde. Bitte nehmen Sie auch zuerst mit Ihrem Installateur/Lieferanten Kontakt auf. Garantiezeitraum - 5 Jahre* auf den Innenbehälter (ohne Zubehör), - 2 Jahre* auf die sonstigen Teile,

• ab dem Datum des Ankaufs gerechnet. Garantiebedingungen - Bei Inanspruchnahme der Garantie muss die Typen- und Seriennummer des Warm- wasser geräts angegeben werden. - Der Kaufzettel für den Warmwasserspei- cher muss unter Angabe des Kaufdatums vorgelegt werden können. - Die Garantie gilt nur für Material- und Herstellungsfehler (dies obliegt der Beur- teilung des Herstellers). - Der Warmwasserspeicher darf ausschließ- lich gemäß der Installations- und Bedie- nungsanleitung installiert, benutzt und gewartet worden sein. - An dem Warmwasserspeicher dürfen in kon- struktiver Hinsicht keine Änderungen oder Anpassungen vorgenommen worden sein. - Der Defekt darf keine Folge von Trocken- kochen, zu hartem oder zu aggressivem Trinkwasser, aggressiven Flüssigkeiten und/ oder Stoffen, Dämpfen oder Gasen sein und nicht auf Korrosion oder Kalkablagerungen innen oder außen zurückzuführen sein. - Der Defekt darf keine Folge von eigener Schuld, Nachlässigkeit oder unsachgemäßer Benutzung sein. Garantieausschluss - Arbeitslohn - Anfahrtskosten - Versandkosten - Verwaltungskosten - Transportschaden - Folgeschaden wie Brandschaden, Be- triebsschaden, Wasserschaden und kör- perlicher Schaden. Service Bitte nehmen Sie immer erst mit Ihrem Installateur oder Lieferanten vor Ort Kontakt auf, wenn Sie Probleme mit dem Gerät und/ oder der Bedienung des Warmwasserspeichers haben. Auch für die Nachbestellung von Ersatz- teilen ist dies die richtige Adresse. Inventum Technologies B.V. verfügt über einen eigenen Wartungsdienst, an den sich der Installateur unter den vorstehend genannten Bedin- gungen wenden kann. Bitte beachten Der Defekt von einem oder mehreren Teilen des Warmwasserspeichers rechtfertigt in keinem Fall den Ersatz oder die Rücksendung des gesamten Warmwasserspeicher. Alle Inventum- Ersatzteile sind kurzfristig lieferbar.ED/EDR/EDOR 258898 de - 5 DEUTSCH Abb. 2 Funktionsprinzip A Warmwasserspeicher B Warmwasserleitung C Kaltwasserleitung D Sicherheitsgruppe E Überlaufventil F Absperrhahn G Trichter

Inventum Technologies B.V. oder Ihr Installa- teur/Lieferant übernehmen keine Haftung für Schäden oder Verletzungen gleich welcher Art, die verursacht wurden durch: - die Nichtbeachtung der Anweisungen in dieser Anleitung; - Unvorsichtigkeit bei der Installation, beim Gebrauch, bei der Wartung und Reparatur dieses Geräts; - nicht bestimmungsgemäßen Gebrauch; - die Verwendung von Ersatzteilen, die nicht vom Hersteller geliefert wurden; - Folgeschäden durch Leckage. 2 Beschreibung Dieses Gerät wurde zur Speicherung und Erwärmung von Brauchwasser entworfen. In dem Warmwasserspeicher befindet sich ein isolierter Innenbehälter, der je nach ausführung zwischen 30 und 150 Liter Wasser enthalten kann. Eine eingebaute Heizquelle erwärmt das Wasser. Über den Warm- und Kaltwasseran- schluß kann der Warmwasserspeicher in ein Wasser leitungsnetz aufgenommen werden.

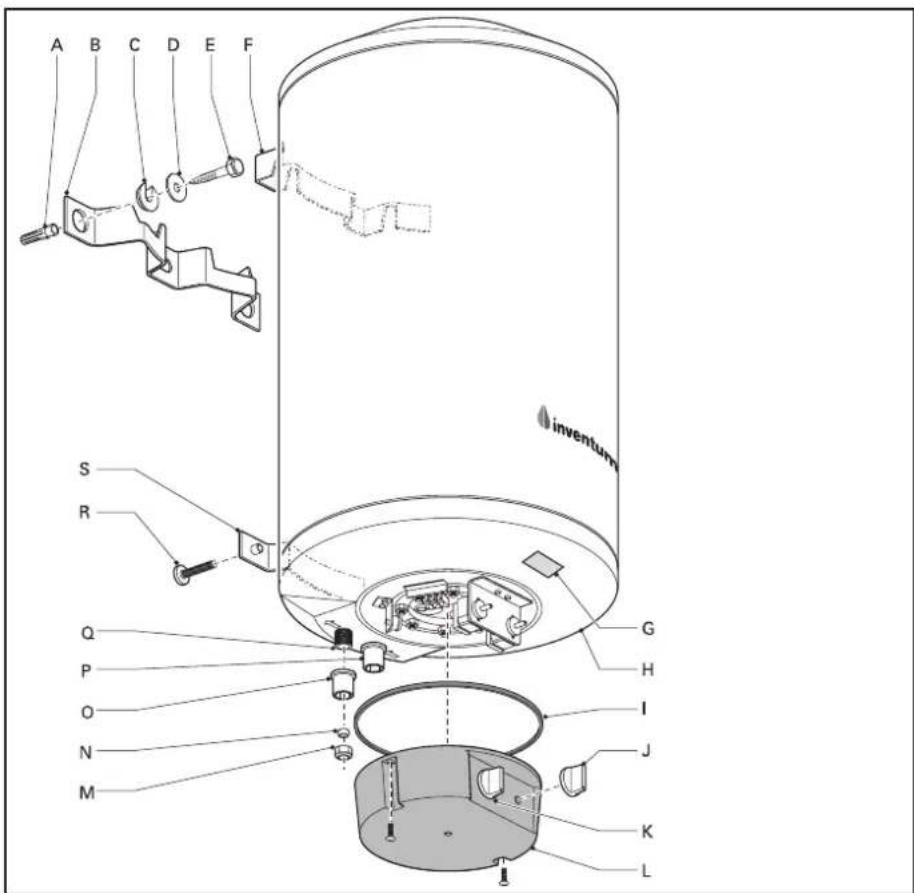

Abb. 1 (Seite 2) zeigt die Hauptbauteile.

2.2 Produktidentifikation

Das Typenschild enthält folgende Angaben: - Produktbezeichnung - Typennummer - Seriennummer - Inhalt [L] - Prüfzeichen - Betriebsdruck [kPa oder bar] - Leistung [W] - Elektrischer Anschlußwert [V] - Feuchtebeständigkeit

Auf dem Typenschild befinden sich eines oder mehrere der folgenden Prüfzeichen: - CE - KEMA - CEBEC - VDE - NF

2.4 Funktionsprinzip

Über die Sicherheitsgruppe strömt kaltes Leitungswasser in das Gerät. Ein Thermostat und eine Heizquelle sorgen dafür, daß das Wasser erwärmt wird, bis es die eingestellte Temperatur erreicht hat. In diesem Fall besteht die Heizquelle aus einem oder mehreren elektrischen Heizelementen. Bei der Erwärmung dehnt sich das Wasser aus, wodurch der Druck im Gerät steigt. Dieser Überdruck wird durch das Überlaufventil der Sicherheitsgruppe begrenzt.

3 Bedienung und Gebrauch Diese Warmwasserspeicher ist in verschiede- nen Ausführungen liefer bar. Alle Ausführun- gen eignen sich zur Wassererwärmung mit “Normaltarifstrom”oder verbilligtem “Nachtstrom” (Niedrigtarif). Mit Nachtstrom wird das Gerät nachts vollständig aufgewärmt. Das E-Werk kann Sie über die Möglichkeiten eines Nachtstrom- anschlusses näher informieren.258898 ED/EDR/EDOR DEUTSCH de - 6

Das Wasser wird nachts auf 73 °C erwärmt (Abb. 3).

EDR/EDOR..0 + EDR/EDOR..2

Mit dem Thermostatknopf können Sie die Wassertemperatur zwischen 65 und 88 °C einstellen. EDOR.2 ist für den Anschluß an einen externen Zeit schalter (z.B. im Zähler- schrank) geeignet (Abb. 3). EDR/EDOR..1 Mit dem Zeitschalter (links) können Sie das Warmwassergerät für die Dauer von 120 Minuten auf Tagstrom umschalten. Mit dem Thermostatknopf (rechts) können Sie die Wassertempe ratur auf einen Wert zwischen 65 und 88 °C einstellen (Abb. 3). EDR/EDOR..3 Das Wasser wird nachts auf 88 °C erwärmt. Mit dem Thermostatknopf können Sie das Gerät auf Normaltarifstrom (Tagstrom) umschalten, so daß das Wasser die eingestellte Temperatur behält. Die Einstellung “Küche” entspricht 55 °C, die Einstellung “Dusche” 40 °C. Die Ein- stellung “aus” bedeutet, daß tagsüber keine Warm wasserbereitung erfolgt (Abb. 3).

3.2 In Betrieb nehmen/außer Betrieb

setzen Das Gerät kann ein-/ ausgeschaltet werden, in dem man den Strom (im Zählerschrank) ein- bzw. ausschaltet.

3.3 Funktionsprüfung

Das Gerät erwärmt das Wasser, wenn die An- zeigelampe (Option) aufleuchtet und wenn Ex- pansionswasser aus dem Überlaufventil tropft. Berücksichtigen Sie die Aufheizzeit, wenn Sie das Gerät wieder in Betrieb nehmen. Je nach dem Inhalt und der Leistung des Geräts liegt die Aufheizzeit zwischen mehreren Minuten und einigen Stunden (Abb. 6).

3.4 Arbeiten an der Wasserleitung

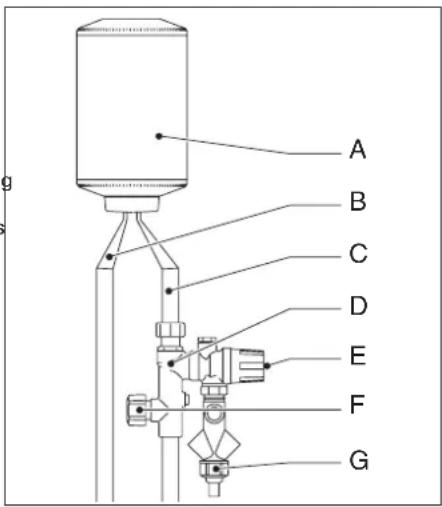

Wenn der Wasserdruck wegfällt, beispielsweise infolge von Arbeiten am Wasserleitungsnetz, führen Sie folgende Handlungen durch:

heitsgruppe (Abb. 2). Sobald der Wasserdruck wieder vorhanden ist: ฀฀฀฀฀฀฀฀฀฀- heitsgruppe. ฀฀฀฀฀฀฀฀฀฀฀฀ Nähe des Haupthahns. ฀฀฀฀฀฀฀฀฀฀฀ Wasser klar bleibt.

3.5 Wasser- und Energieeinsparung

Durch einen bedachtsamen Umgang mit (warmem) Wasser schonen Sie die Umwelt und können Sie Wasser- und Energiekosten einsparen. So führt z.B. ein Sparduschkopf zu einer durchschnittlichen Einsparung von 7500 Litern Warmwasser pro Person pro Jahr. Durch den Einsatz wassersparender Hähne ist eine jähr liche Einsparung von durch- schnitt lich 1000 Litern pro Person möglich. Thermostatische Mischbatterien tragen zu einem sicheren Gebrauch von Warm wasser bei, erhöhen den Komfort und senken den Warmwasser verbrauch.ED/EDR/EDOR 258898 de - 7 DEUTSCH 4 Wartung Es empfiehlt sich, einen Wartungs vertrag mit einem anerkannten Installateur zu schließen, damit das Gerät in regelmäßigen Abständen kontrolliert wird. Auf diese Weise stellen Sie sicher, daß Ihr Gerät (betriebs-) sicher funk- tioniert. Wenn Sie das Gerät mieten oder leasen, wird die Wartung im allge mei nen durch den Vertrag geregelt. Für Informa- tionen über spezifische Einstel lungen, War- tungs- oder Reparatur arbeiten, die in dieser Benutzeranlei tung nicht behandelt werden, wenden Sie sich bitte an einen staatlich anerkannten Installateur. Dieser ist immer gerne bereit, Ihnen zu helfen.

Die Außenseite des Geräts kann mit einem weichen Tuch und einem nicht aggressiven Haushaltsreiniger gereinigt werden.

4.2 Sicherheitsgruppe

Prüfen Sie regelmäßig, ob das Expan sionswasser ungehindert durch das Überlaufventil (Abb. 2) aus dem Gerät abgeleitet wird. Um Kalkablage- rung im Überlaufventil zu verhindern, ist dieses in regelmäßigen Abständen zu bedienen. 5 Störungen Inventum Warmwasserspeicher werden mit großer Sorgfalt hergestellt, so daß eine hohe Zuverlässigkeit gewährleistet werden kann. Sollten unverhofft dennoch Störungen an dem Warmwasserspeicher auftreten, beachten Sie dann die Störungstabelle (Tabelle 1).

INFORMIEREN SIE IHREN INSTALLATEUR, WENN

DIE STÖRUNG MIT DEN VORGESCHRIEBE-

NEN HANDLUNGEN NICHT BEHOBEN WERDEN

KANN!! Sorgen Sie dafür, daß Sie dabei folgende Angaben zur Hand haben: - Produktbezeichnung - Typennummer - Seriennummer 6 Ende der Lebensdauer Alle von Inventum Technologies B.V. benutzten Materialien enthalten keinerlei Stoffe, die sich bei der Demontage und/oder Vernichtung umweltschädlich auswirken. LEGIONELLEN-PRÄVENTION ! Nach längerer Abschaltung des Speichers, z.B. während des Urlaubs, müssen Sie den Speicher vor der Wiederinbetriebnahme als Vor- sichtsmaßnahme gegen einen eventuellen Legionellenbefall vollständig bis auf die Maximaltemperatur aufheizen. Vor dem ersten Gebrauch nach einer längeren Stillstandszeit ist es ratsam, die Leitungen eine Minute lang durchzuspülen und dabei möglichst nicht den Duschkopf zu verwenden. ACHTUNG ! Bei Speichern, die auf eine hohe Temperatur eingestellt sind, besteht Verbrühungsgefahr (ins- besondere für Kinder). Wir empfehlen den Gebrauch einer Thermostat-Mischarmatur. Lassen Sie Ihren Warmwasser- speicher jährlich entkalken, wenn Sie in einem Gebiet mit hartem Wasser wohnen (mehr als 12 °dH). Das Tropfen von Expansionswasser darf keinesfalls verhindert werden. Wenn das Tropfen unterbunden wird, kann sich im Gerät ein unzulässiger Druckaufbau entwickeln. Reparieren Sie das Gerät auf keinen Fall selbst. Dadurch entsteht mögli- cherweise eine unsichere Situation, außerdem entfällt die Garantie.258898 ED/EDR/EDOR DEUTSCH de - 8

STÖRUNG ERKLÄRUNG MASSNAHME

oder nicht isoliert. serleitung. ฀฀฀฀฀฀฀฀฀฀฀฀฀฀฀฀฀ einstellen

฀฀฀฀฀฀฀฀฀฀฀฀฀฀฀฀฀฀฀฀฀฀฀ das Gerät angeschlossen oder zum Gerät aus. - Dichtung undicht oder฀฀฀฀฀฀฀฀ ฀฀฀฀฀฀฀฀฀฀฀฀฀ hahn, um den Druck im Gerät zu senken.

฀฀฀฀฀฀฀฀฀฀฀฀฀฀฀฀฀฀฀ Kochgeräusche hörbar. Tabelle 1 StörungstabelleED/EDR/EDOR 258898 de - 9 DEUTSCH INSTALLATIONSANLEITUNG 7 Lagerung und Transport Das Gerät muß immer in der Originalver- packung des Herstellers gelagert werden. Alle auf der Außenseite dieser Verpackung genann- ten Anweisungen müssen eingehalten werden. Der Lagerraum muß trocken und so eingerichtet sein, daß Beschädigungen an der Verpackung vermieden werden. Zum Schutz des Gerätes muß beim Transport die Originalverpackung intakt bleiben. Stellen Sie den Karton so in das Transportfahrzeug, daß er sich nicht verschie- ben kann. Lassen Sie das Gerät so lange wie möglich in der Verpackung, bis Sie die Montage- stelle erreicht haben.

7.1 Inhalt der Verpackung

Die Verpackung enthält die folgenden Teile: - Warmwasserspeicher - Wandbügel (im Polystyrol-Deckel der Verpackung - Beutel mit Befestigungsmaterial - Anleitung

7.2 Umweltfreundliche Entsorgung der

Verpackung Zur Schonung der Umwelt sollten Sie:

bei einer lokalen Sammelstelle abgeben, um eine Wiederverwertung zu ermöglichen.

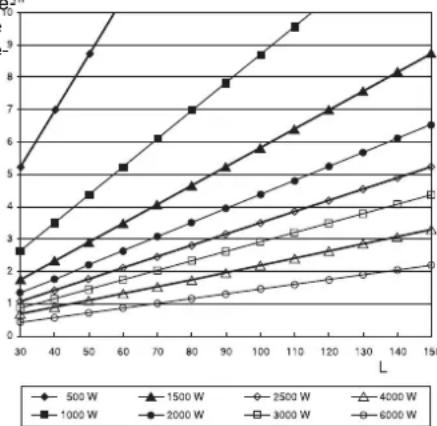

reste mit dem normalen Abfall entsorgen. 8 Technische Angaben Für die technischen Angaben dieses Warm- wassergeräts verweisen wir Sie auf: - das Typenschild (Abb. 1) - die Maßskizze (Abb. 6) - die Graphik mit Aufheizzeiten (Abb. 5). Diese Graphik zeigt die Aufheizzeit (hr) als Funktion des Volumens (L) und der Leistung (W) des Geräts. Die Aufheizzeit ist die Zeit, die das Gerät benötigt, um den gesamten Inhalt von 15 °C auf 88 °C zu erwärmen. Abb. 5 Aufheizzeiten Stellen Sie das Gerät niemals di- rekt auf den Boden. Lassen Sie das Gerät so lange wie möglich in dem Fußstück der Verpackung stehen.258898 ED/EDR/EDOR DEUTSCH de - 10 9 Installationsvorbereitung

9.1 Örtliche Installationsvorschriften

Bitte halten Sie bei der Installation des Warm- wasserspeichers die Installa tions vorschriften des örtlichen E-Werks, des Wasserwerks u.ä. ein.

9.2 Installationsbedingungen

Bestimmen Sie anhand der Geräteabmes- sungen (Abb. 5), wo das Gerät angebracht werden soll. Dabei sind die folgenden Punkte zu berücksichtigen: - Gerät, Sicherheitsgruppe, Wasser- und Abflußleitungen befinden sich in einem frostfreien Raum; - Die Wand oder der Boden ist flach und kann das Gewicht des gefüllten Speichers tragen; - Rund um das Gerät ist ausreichend Platz für Service- und Wartungsarbeiten.

9.3 Anschlußbedingungen

- Stromanschlüsse sind vorhanden oder können angelegt werden; - Im Stromanschluß des Geräts muß ein allpoliger Schalter mit einem minimalen Kon- taktabstand von 3 mm montiert werden. - Wasserleitungen sind vorhanden, oder können angelegt werden. - Zwischen der Sicherheitsgruppe und dem Ge- rät wird niemals ein Absperrhahn angebracht. - Eine frostfreie Abflußleitung ist vorhan- den oder kann angelegt werden. - Direkt hinter dem Überlaufventil kommt ein offener Trichter in die Abflußleitung. - Das Expansionswasser aus dem Entla- stungsventil wird unter gleichmäßigem Gefälle zu einer Badewanne, einem Waschbecken oder in die Kanalisation abgeleitet.

9.4 Zu benutzende Zubehörteile (nicht

mitgeliefert) - Für die Wand geeignete Befestigungs- materialien: drei Keilbolzen (M10) oder Schlüsselschrauben (10 x 60 mm). - Eine Sicherheitsgruppe* mit einem Über- laufventil, wobei der Öffnungs druck dem Betriebsdruck des Geräts entspricht oder niedriger und mindestens 100 kPa (1 bar) höher ist als der Wasserleitungsdruck. - Ein Drosselventil*, wenn der Wasser- leitungsdruck höher ist als der Schließ- druck des Überlaufventils. - Ein mehrpoliger Schalter zur Montage im Stromanschluß. - Ein Siphon, wenn die Abflußleitung di- rekt an die Kanalisation angeschlossen wird. Inhalt 30 50 80 120 150 L Amin 820 1005 1155 1455 1645 mm B 535 725 865 1160 1330 mm C 244 432 576 876 1066 mm Dmin 130 130 130 130 130 mm E 470 470 525 525 525 mm F 430 430 485 485 485 mm G 340 340 340 340 340 mm H 367 555 705 1005 1195 mm I 100 100 100 100 100 mm J 60 60 60 60 60 mm

• 31 37 42 57 66 W/h ** 16 21 28 39 50 kg *** 46 71 108 159 200 kg

• Stilstandsverlust ** Gewicht leer *** Gewicht voll Fig. 6 MaßskizzeED/EDR/EDOR 258898 de - 11 DEUTSCH

tung. ฀฀฀฀฀฀฀฀฀฀฀ durchlaufen.

trollieren Sie die Installation auf undichte Stellen.

10.5 Elektroanschluß

฀฀฀฀฀฀฀฀฀฀฀฀ aus, so daß der Anschluß spannungslos erfolgen kann. ฀฀฀฀฀฀฀฀฀฀฀฀ richtigen Anschlußschema an (Abb. 7). ฀฀฀฀฀฀฀฀฀฀฀฀ Dichtungsprofil. 10 Installation

10.1 Montage des Geräts

฀฀฀฀฀฀฀฀฀฀฀ Bolzen an der zuvor fest gelegten Stelle. ฀฀฀฀฀฀฀฀฀฀฀฀ der Wandbügel horizontal und vertikal verstellt werden. ฀฀฀฀฀฀฀฀฀฀฀฀ Stützbügel. ฀฀฀฀฀฀฀฀฀฀฀฀฀฀ ฀฀฀฀฀฀฀฀฀฀฀฀฀฀- schrauben vertikal ein.

10.2 Anschlüsse an die Wasserleitung

die an das Gerät angeschlossen werden, gut durchzuspülen (vor allem wichtig bei Neubauten).

Kaltwasseranschluß des Geräts. ฀฀฀฀฀฀฀฀฀฀฀฀฀ Sicherheitsgruppe.

aufwärts zur Sicherheitsgruppe wenn der Wasserleitungsdruck höher als der Schließdruck der Sicherheitsgruppe ist. ฀฀฀฀฀฀฀฀฀฀฀ der Sicherheitsgruppe oder dem Drossel- ventil und die Warmwasser leitung mit dem Warmwasser anschluß unten am Gerät. Benutzen Sie zu diesem Zweck die mitgeliefer ten Klemmringe mit Überwurf- muttern.

10.3 Anschluß der Abflußleitung

laufventil einen offenen Trichter in der Abflußleitung.

tung, wenn diese direkt an die Kanalisation angeschlossen wird. - Ein Gerätesockel*, wenn das Gerät auf den Boden gestellt wird. - Rohrisolationsmaterial zur Isolation der Warmwasserleitung.

• Zu bestellen bei Inventum Technologies B.V. Benutzen Sie bei der Montage von Überwurfmuttern und Klemmkup- plungen immer 2 Gabelschlüssel, um zu verhindern, daß Leitungen und Armaturen verbogen oder verdreht werden. Der Warmwasserspeicher muß ganz mit Wasser gefüllt sein und die Anlage muß leckfrei sein, bevor das Gerät an die Stromzufuhr ange- schlossen wird.258898 ED/EDR/EDOR DEUTSCH de- 12 11 In Betrieb nehmen/ außer Betrieb setzen

11.1 In Betrieb nehmen

฀฀฀฀฀฀฀฀฀฀฀฀ Wasser gefüllt und dicht ist.

11.2 Funktionsprüfung

Nach der Inbetriebnahme des Geräts sind die folgenden Punkte zu überprüfen: - Das Tropfen von Expansionswasser aus dem Überlaufventil oder dem drucklosen Mischhahn. Dies ist notwendig, um zu ho- hen Druck im Gerät beim Aufwärmen zu verhindern; - Die gesamte Anlage auf undichte Stellen überprüfen, auch 30 Minuten nach der Inbetriebnahme.

11.3 Außer Betrieb setzen

฀฀฀฀฀฀฀฀฀฀฀ aus. Der Haupthahn der Wasserleitung kann geöffnet bleiben.

11.4 Speicher leeren

mehrere Liter Wasser laufen. ฀฀฀฀฀฀฀฀฀฀- leitung. ฀฀฀฀฀฀฀฀฀฀- cherheitsgruppe.

schließen Sie ihn wieder, wenn kein Warmwasser mehr ausströmt. ฀฀฀฀฀฀฀฀฀฀฀ eventuelles Leckwasser aufzufangen.

an den Kaltwasseranschluß des Geräts an und legen Sie das Schlauchende an eine Stelle, wo das Wasser gut abfließen kann.

lösen Sie die Überwurfmutter des Warm- wasseranschlusses.

TR = Temperaturregler TB = Temperaturbegrenzer L = Phase Nachtstromanschluß L = Phase Normaltarifstromanschluß N = Nullanschluß L1- L2 -L3 = 3-Phasenanschluß Abb. 7 Elektrische Anschlußschemas Nachdem der Warmwasserspeicher installiert und mit Wasser gefüllt wurde, muß er innerhalb von drei Monaten in Betrieb genommen werden, um ein gutes Funktionieren gewä- hrleisten zu können.Geïnstalleerd door: Installé par: Installiert durch: Inventum Technologies B.V. Postbus 275, 3990 GB Houten Kaagschip 25, 3991 CS Houten Nederland/Pays-Bas/Niederlande Tel.: +31 (0)30 274 84 84 Fax: +31 (0)30 274 84 85 E-mail: info@inventum.com België/Belgique Tel.: 03 227 43 43 Fax: 03 227 43 44 www.inventum.com 10/2016
