BEDIENUNGSANLEITUNG Easy Parasol Sun Garden

SUN-GARDEN bietet Ihnen mit dem Easy Sun PARASOL Ampelschirm ein hochwertiges, technisch ausgereiftes und langlebiges Produkt. Es ist nach dem Stand der Technik und anerkannten sicherheitstechnischen Regeln gebaut. Die folgende Bedienungsanleitung hilft Ihnen, lange Freude an Ihrem Ampelschirm zu haben.

Die Bedienungsanleitung ist sowohl für die 4-eckige als auch die 8-eckige Ausführung des Ampelschirmes gültig, da der Unterschied bei den Ampelschirmen nur in der Form der Schirmgestelle und Sonnenschutzbezüge liegt.

Viele Skizzen der vorliegenden Bedienungsanleitung zeigen die 8-eckige Ausführung des Ampelschirmes. Sie dienen der Veranschaulichung und sind auf die 4-eckige Ausführung übertragbar. Alle Bedienungs- und Arbeitsabläufe sind bei beiden Ausführungen identisch.

Die Anleitung enthält Hinweise zu folgenden Themen:

- Sicherheit • Montage • Bedienung • Pflege

Lesen Sie die Bedienungsanleitung vor der Benutzung des Ampelschirmes sorgfältig durch. Schäden, die durch Nichtbeachtung der Anleitung entstehen, sind von jeglicher Haftung und Gewährleistung ausgeschlossen.

Der Ampelschirm ist als Sonnenschirm ausgelegt und auch nur für diese Verwendung vorgesehen.

Benutzen Sie den Ampelschirm nur

• für die bestimmungsgemäße Verwendung als Sonnenschirm
• im technisch einwandfreiem Zustand
  Störungen, die Sicherheit und Funktion des Ampelschirmes beeinträchtigen können, müssen umgehend beseitigt werden.

Die in der Anleitung beschriebenen Wartungs- und Pflegearbeiten sind vom Benutzer durchführbar. Weitreichendere Reparaturen dürfen vom Benutzer nicht vorgenommen werden. Die Pflegehinweise sind für Personen gedacht, die mit dem sicheren Umgang der zu verwenden- den Werkzeuge vertraut sind. Führen Sie die Arbeiten nur mit geeigneten Werkzeugen aus.

Sun Garden GmbH • Emsdettener Straße 233 • D-48485 Neuenkirchen

Internet: www.sun-garden.de

Änderungen aufgrund technischer Verbesserungen können ohne Voranzeige vorgenommen werden. Die vorliegende Anleitung darf weder vollständig noch teilweise ohne vorherige Zustimmung von SUN-GARDEN nachgedruckt oder vervielfältigt werden.

Inhaltsverzeichnis

1.0 Sicherheitshinweise ....2

1.1 Wichtige Symbole 2
1.2 Sicherheitshinweise 2

2.0 Lieferform und Lieferumfang .....3

3.0 Aufbau des Ampelschirmes .....4

4.0 Ausstattung ....5

4.1 Allgemeines 5
4.2 Typenschild 5
4.3 Sonnenschutzbezug 5
4.4 Sonnenschirmgestell 6
4.5 Bedienelemente: die Handkurbel ..... 6
4.6 Bedienelemente: das Klemmstück..... 6
4.7 Gleitrohranschlag 7
4.8 Bodenhülse 7
4.9 Schutzhülle 7

5.0 Platzbedarf des Ampelschirmes ..8

6.0 Ampelschirm aufstellen .....9

7.0 Handkurbel montieren .....9

8.0 Bedienung des Ampelschirmes .10

8.1 Öffnen des Sonnenschutzes ...... 10
8.2 Neigung des Ampelschirmes einstellen .... 11

8.3 Schließen des Sonnenschutzes ..... 11
8.4 Verdrehen des Sonnenschirmes im Schirm- oder Bodenständer ..... 12

9.0 Schutzhülle aufziehen ....13

10.0 Pflege des Easy Sun Parasol Ampelschirmes....13

10.1 Sonnenschutzbezug reinigen ..... 13
10.2 Sonnenschutzbezug entfernen ..... 14
10.3 Sonnenschutzbezug imprägnieren .... 15
10.4 Ampelschirm reinigen 15

11.0 Lagerung ....15

12.0 Wartung ...... 16

12.1 Regelmäßige Wartung 16
12.2 Jährliche Wartung 16

13.0 Service-Center / Ersatzteilversorgung ....17

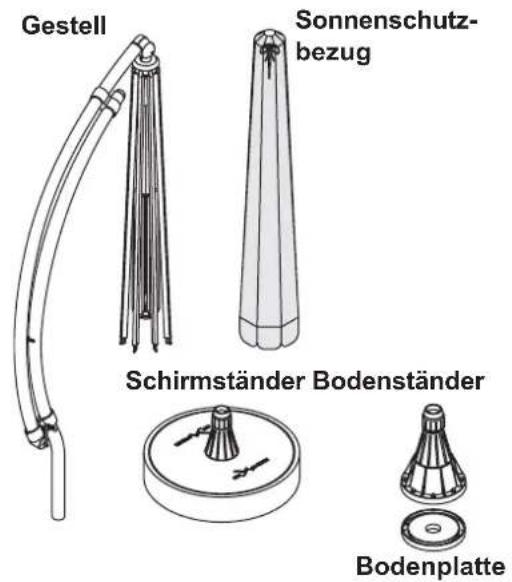

14.0 Entsorgung.... 17

15.0 Technische Daten .... 17

16.0 Garantie .... 18

Garantieschein.... 19

1.0 Sicherheitshinweise

1.1 Wichtige Symbole

In der Anleitung sind spezielle Informationen mit folgenden Grafiken gekennzeichnet:

Achtung!

Dieses Symbol kennzeichnet Hinweise, die auf Unfall- und Verletzungsgefahren hinweisen.

Hinweis

Unter diesem Symbol finden Sie allgemeine Tipps zur Handhabung.

Hinweis

Unter diesem Symbol finden Sie Hinweise, die einer Beschädigung des Ampelschirmes vorbeugen.

1.2 Sicherheitshinweise

Achtung: Kippgefahr!

- Verwenden Sie nur die original SUN-GARDEN Schirm- oder Bodenständer. Eine Haftung hinsichtlich der Standsicherheit des Easy Sun PARASOL Ampelschirmes kann nur bei der Verwendung eines original SUN-GARDEN Schirm- oder Bodenständers erfolgen.

Achtung: Kippgefahr!

• Stellen Sie den Ampelschirm nur auf festem Untergrund auf.
• Sorgen Sie immer für einen festen Stand des Schirm- oder Bodenständers.
• Bei „mäßiger Brise“, Schnee- oder Regenfällen Ampelschirm schließen und Schutzhülle aufziehen.

Bestimmung der Windstärke (Beaufortskala):

„Mäßige Brise“ = Windstärke 4 Bft Auswirkung Land = Zweige und dünne Äste bewegen sich, Papier und Staub wird gehoben Auswirkung See = kleine, aber lange Wellen, mehr Schaumköpfe

- Hängen Sie keine Gegenstände (z.B. Kleidung) an das Sonnenschirmgestell.

Achtung: Unfallgefahr!

• Vergewissern Sie sich vor dem Öffnen des Ampelschirmes, dass sich keine Person im Öffnungsbereich aufhält.
• Vergewissern Sie sich vor dem Schließen des Ampelschirmes, dass sich keine Person unter dem Ampelschirm aufhält.
• Der Ampelschirm ist kein Spielgerät! Achten Sie darauf, dass Kinder den Ampelschirm sowie den Schirm- oder Bodenständer nicht zum Spielen und Klettern verwenden.

Achtung: Feuergefahr!

- Keine offenen Feuer (z.B. Gartenofen / Grill) unterhalb oder dicht neben dem Ampelschirm betreiben.

Achtung: Verletzungsgefahr!

- Führen Sie Wartungs- und Pflegearbeiten an Ihrem Ampelschirm nur dann aus, wenn Sie mit dem sicheren Umgang der zu verwendenden Werkzeuge vertraut sind.

2.0 Lieferform und Lieferumfang

Hinweise

Vor der Auslieferung werden unsere Produkte einer strengen Prüfung auf Qualität und Vollständigkeit unterzogen. Prüfen Sie den Inhalt der Verpackung, bevor Sie mit der Montage beginnen. Sollten Bauteile fehlen oder Mängel erkennbar sein, setzen Sie sich mit Ihrem Händler in Verbindung. Bewahren Sie nach Möglichkeit die Verpackungen für die Abwicklung eventueller Garantiefälle auf.

Die Lieferung des Ampelschirmes erfolgt in einer stabilen Kartonverpackung.

Maße: 3000 x 800 x 200 mm

Gesamtgewicht: 24 kg

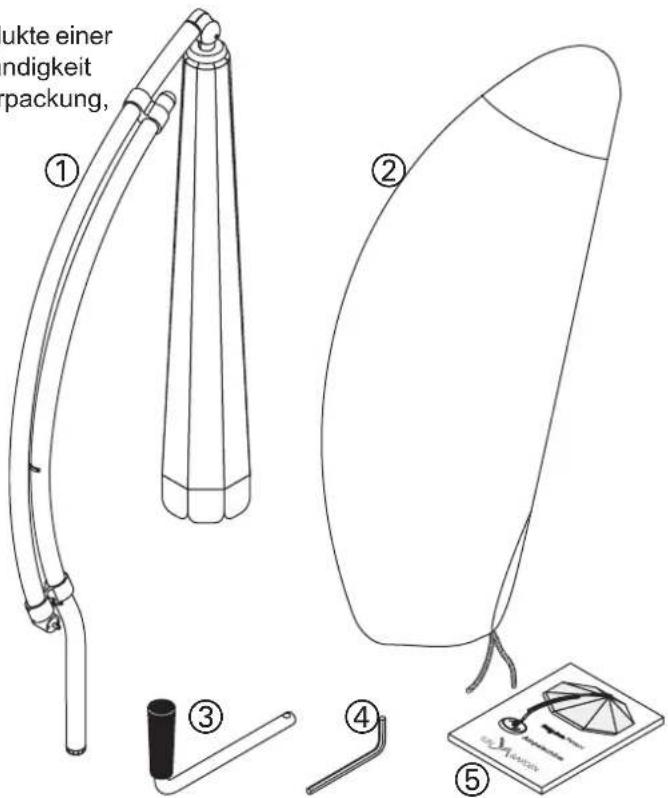

In der Verpackung befinden sich folgende Bauteile:

①ein Ampelschirm
②eine Schutzhülle
③eine Handkurbel
④ ein Innensechskantschlüssel; Schlüsselweite (SW) 4 mm
⑤eine Bedienungsanleitung

ukte einer ndigkeit packung, ① ② ③ ④ ⑤

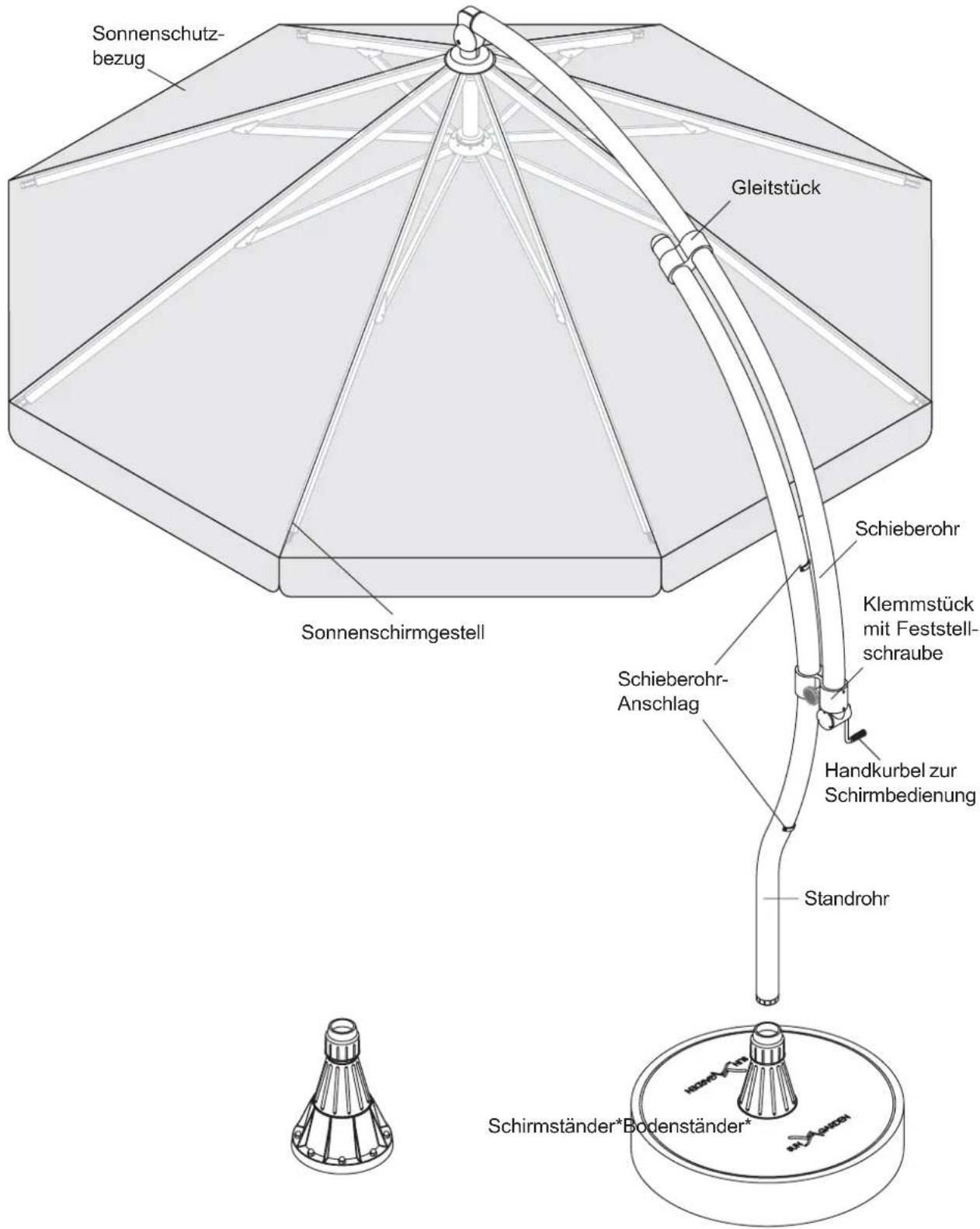

3.0 Aufbau des Ampelschirmes

Sonnenschutz- bezug Gleitstück Schieberohr Klemmstück mit Feststell- schraube Handkurbel zur Schirmbedienung Schieberohr- Anschlag Standrohr Schirmständer*Bodenständer*

* Der Boden- / Schirmständer ist NICHT im Lieferumfang des Ampelschirmes enthalten (Zukaufteil).

4.0 Ausstattung

4.1 Allgemeines

Für alle mechanischen Bauteile des Ampelschirmes wurden Materialien wie Kunststoff, kunststoffbeschichtetes Aluminium und nichtrostender Stahl verwendet.

Dadurch erhält der Ampelschirm ein Höchstmaß an Witterungsbeständigkeit, Funktionalität und Lebensdauer.

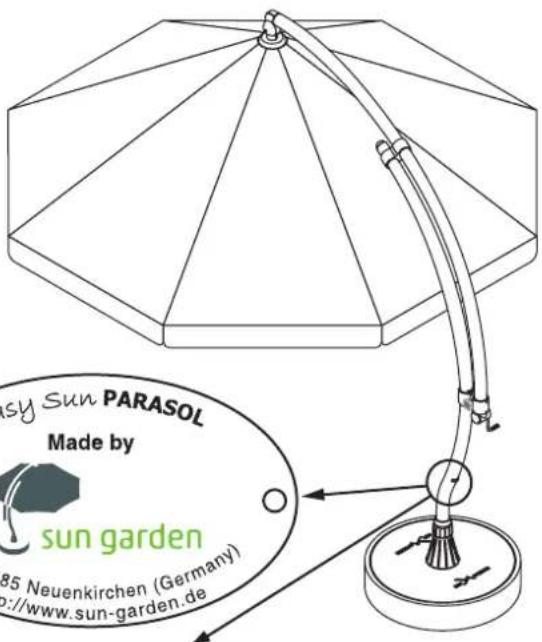

4.2 Typenschild

Das Typenschild ist am Standrohr im Bereich des unteren Schieberohr-Anschlages angebracht. Auf dem Typenschild finden Sie folgende Angaben:

• Modell des Ampelschirmes —
- Hersteller
- Herstelleradresse
- Internetadresse des Herstellers

Aufkleber mit Fabrikations-Nr.

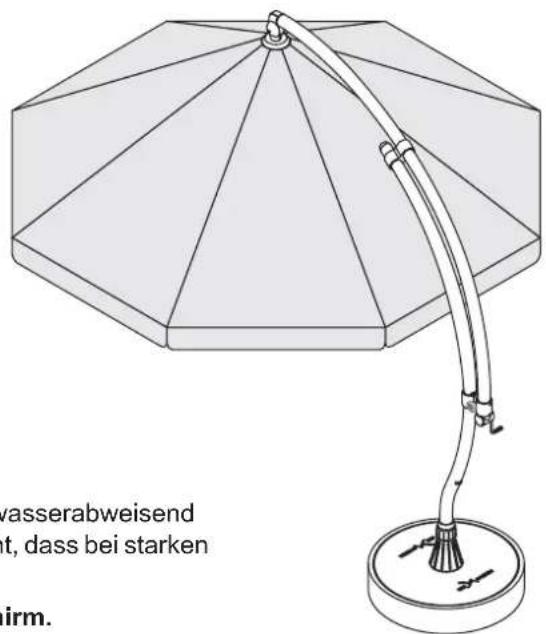

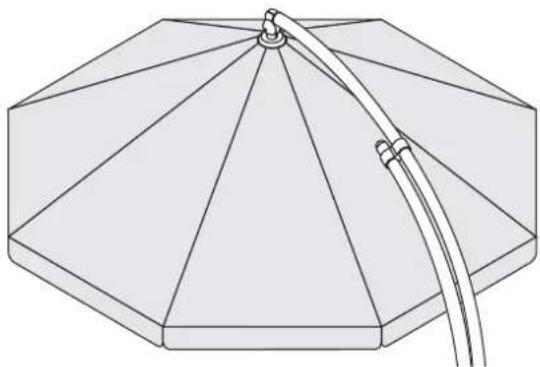

4.3 Sonnenschutzbezug

Der Sonnenschutzbezug ist je nach Ausführung aus Polyestergewebe oder Polypropylene hergestellt.

Beide Gewebearten sind wasserabweisend behandelt.

Die farbigen Bezüge wurden auf Ihre Licht- und Farbechtheit getestet (DIN 54 004).

Zur Reinigung kann der Sonnenschutzbezug mit wenigen Handgriffen vom Ampelschirm abgenommen werden. Bitte beachten Sie die Hinweise im Kapitel Pflege.

vasserabweisend t, dass bei starken irm.

Hinweis

Der Sonnenschutzbezug des Ampelschirmes ist wasserabweisend behandelt. Die Behandlung verhindert jedoch nicht, dass bei starken Regenfällen Wasser durchdringt.

Der Easy Sun PARASOL ist kein Regenschirm.

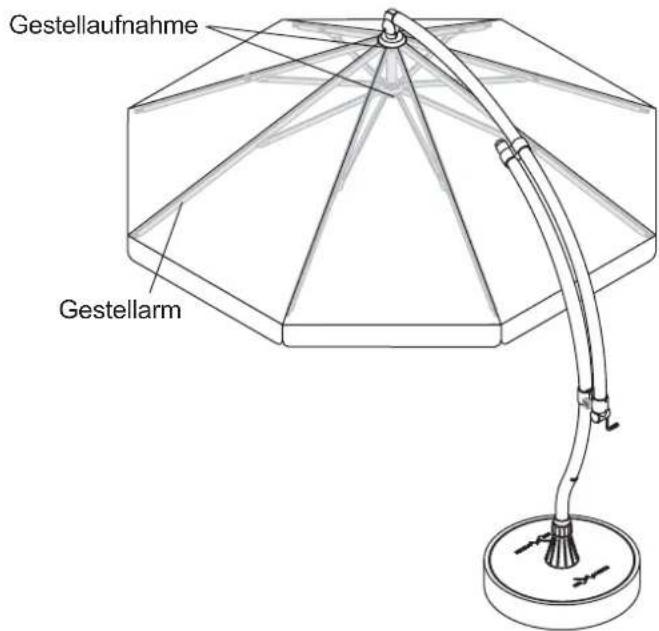

4.4 Sonnenschirmgestell

Das Sonnenschirmgestell dient zum Spannen des Sonnenschutzbezuges. Es besteht aus den Gestellarmen und zwei Gestellaufnahmen. Der Sonnenschutzbezug ist mit Klettbändern und Schrauben am Schirmgestell befestigt. Das Öffnen des Gestells erfolgt über einen Seilzug der über die Handkurbel zu bedienen ist.

Gestellaufnahme Gestellarm

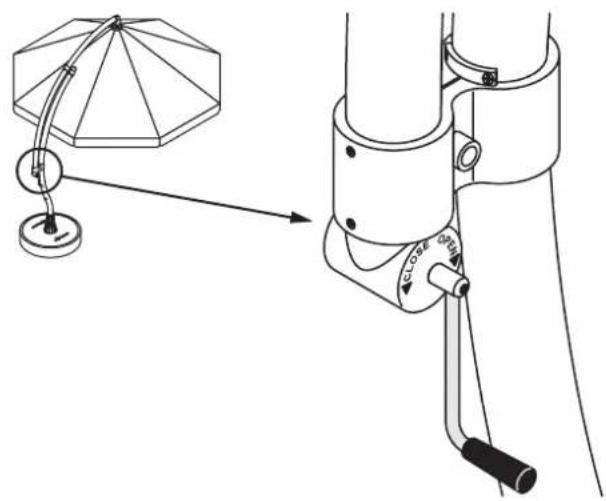

4.5 Bedienelemente: die Handkurbel

Die aus nichtrostendem Stahl hergestellte Handkurbel dient zum Öffnen und Schließen des Sonnenschirmes.

Der drehend gelagerte Griff der Handkurbel erleichtert die Handhabung. Die Länge der Handkurbel ist so ausgelegt, dass sich der Ampelschirm ohne großen Kraftaufwand öffnen und schließen lässt.

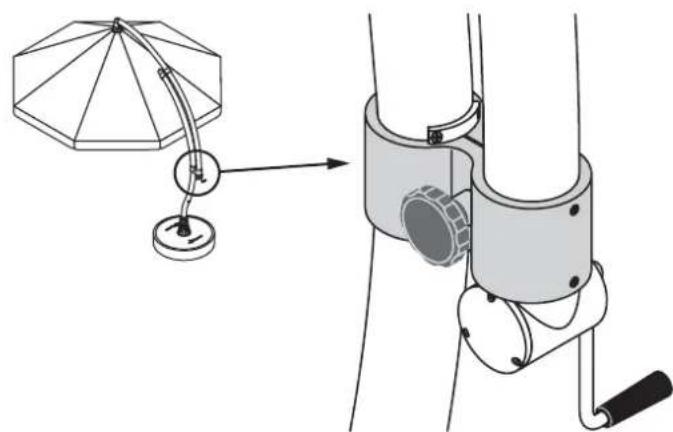

4.6 Bedienelemente: das Klemmstück

Durch das Klemmstück wird das Gleitrohr des Ampelschirmes in der gewünschten Position gehalten.

Nach dem Lösen der Feststellschraube kann die Neigung des Ampelschirmes verändert und dem Sonnenstand angepasst werden.

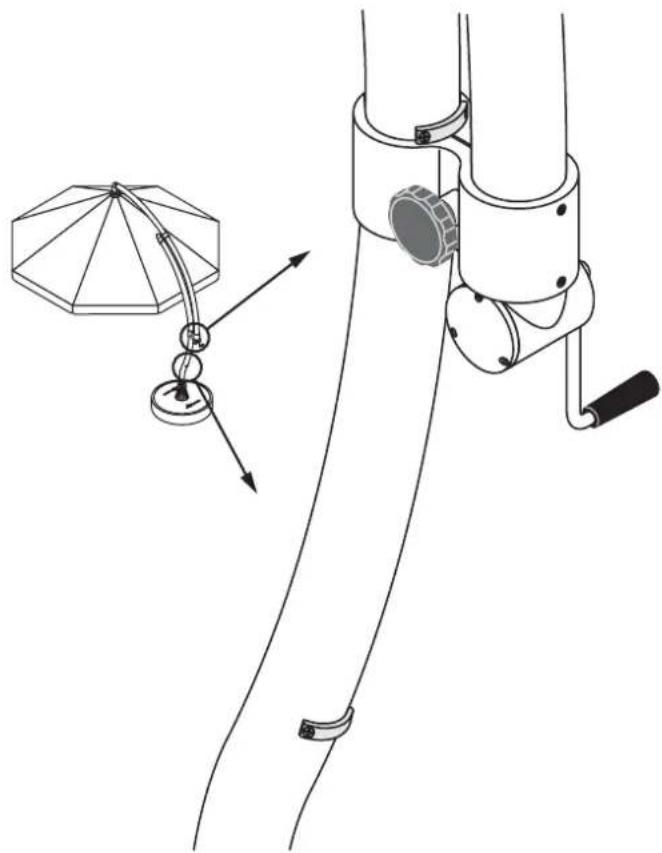

4.7 Gleitrohranschlag

Die Gleitrohranschläge begrenzen die Neigung des Ampelschirmes. Sie verhindern, dass der Ampelschirm durch eine zu große Neigungseinstellung umkippt.

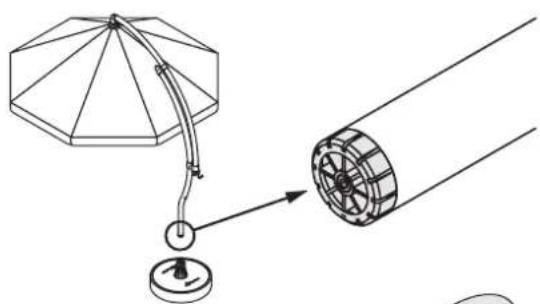

Die Bodenhülse ist in die Unterseite des Ampelschirm-Standrohres eingesetzt. Sie dient zur Zentrierung des Standrohres im Bodenständer und sorgt für den sicheren Stand des Ampelschirmes.

Die Schutzhülle aus witterungsbeständigem PE-Gewebe schützt Ihren Ampelschirm bei jeder Witterung vor Schäden an den Gestängen und dem Sonnenschutzbezug. Bei extremen Witterungsbedingungen wie Sturm oder starkem Frost, sollten Sie den Ampelschirm jedoch nicht im Freien belassen, sondern ihn an einem geschützten und trockenen Ort aufbewahren.

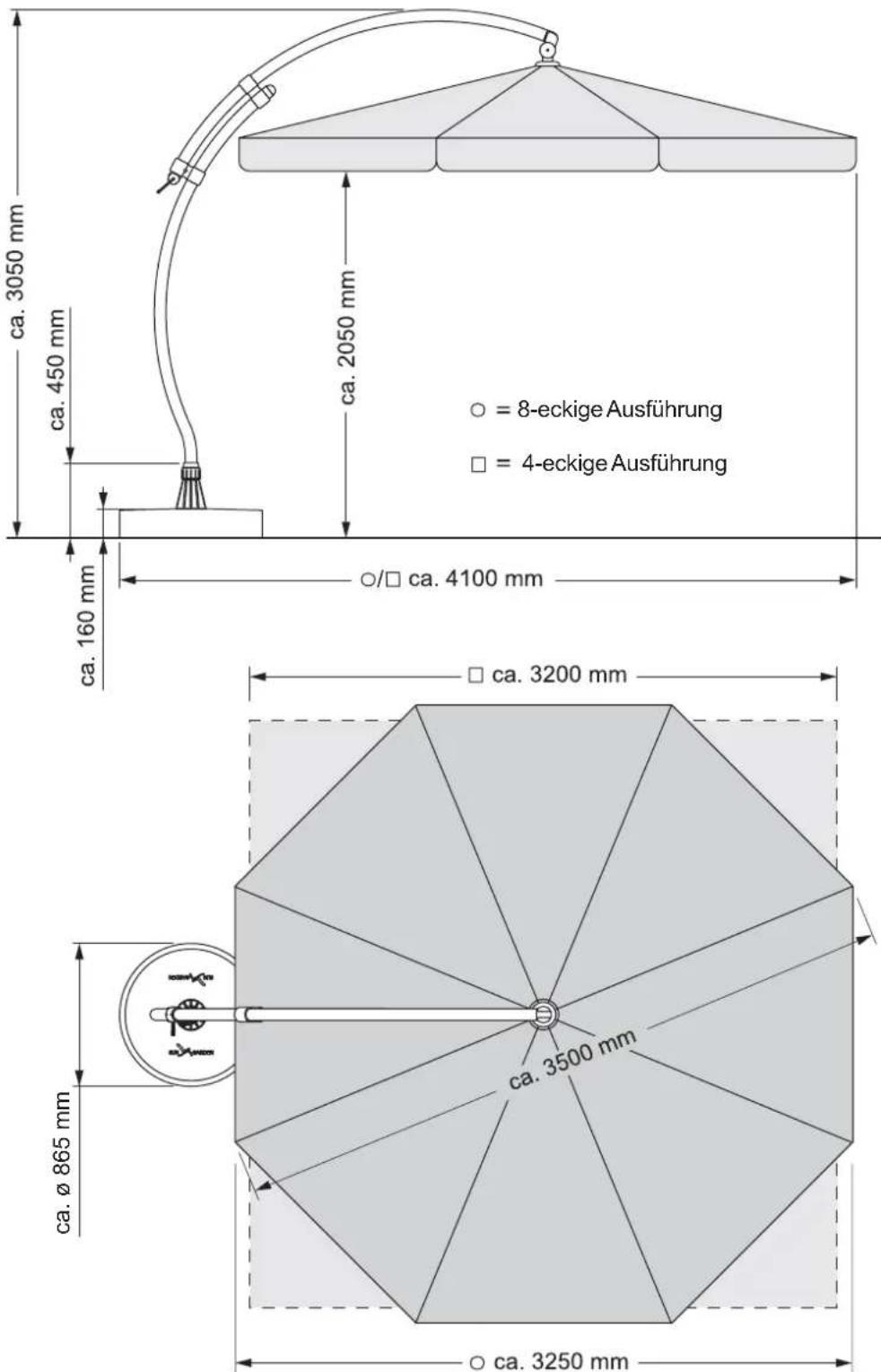

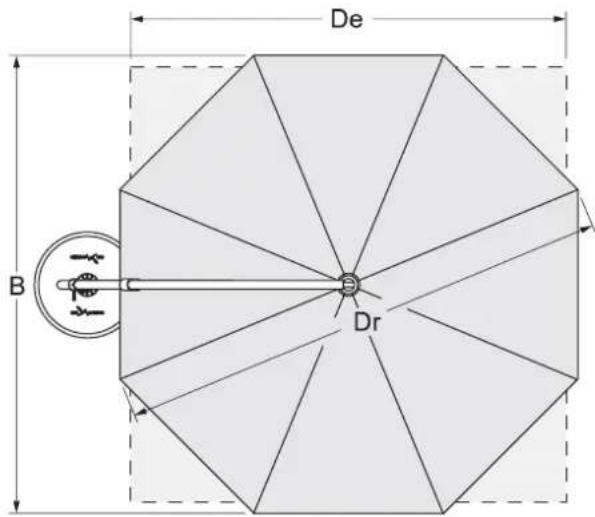

5.0 Platzbedarf des Ampelschirmes

Achten Sie bei der Auswahl des Stellplatzes für den Easy Sun PARASOL - Ampelschirm auf ausreichend Abstand zu angrenzenden Objekten wie Gebäude, Bäume, usw. Die folgenden Skizzen zeigen Ihnen den Bedarf an Stellfläche des geöffneten Ampelschirmes.

ca. 3050 mm ca. 450 mm ca. 2050 mm ○ = 8-eckige Ausführung □ = 4-eckige Ausführung ca. 160 mm ○/□ ca. 4100 mm ca. 3200 mm ca. 3500 mm ca. 865 mm ca. 3250 mm

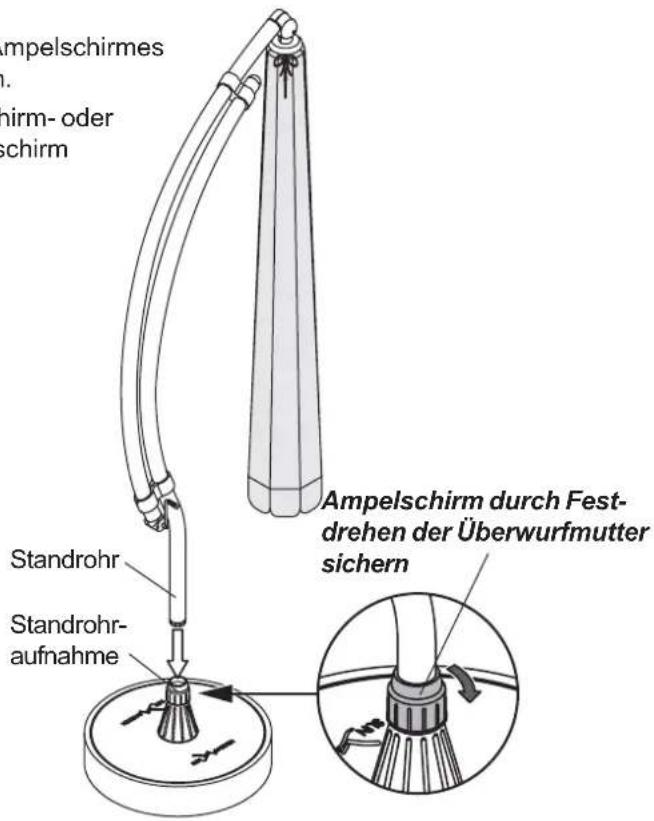

6.0 Ampelschirm aufstellen

Achtung: Unfallgefahr!

• Lassen Sie sich beim Aufstellen des Ampelschirmes von einer zweiten Person unterstützen.
• Prüfen Sie den sicheren Stand des Schirm- oder Bodenständers, bevor Sie den Ampelschirm aufstellen.

Setzen Sie den Ampelschirm mit dem Standrohr von oben in die Standrohraufnahme des Schirm- oder Bodenständers.
Schieben Sie das Standrohr bis zum Anschlag in die Standrohraufnahme ein.
Drehen Sie den Ampelschirm hin- und her, bis die Bodenhülse in die Standrohraufnahme einrastet (zentriert).

Hinweis

Ist die Bodenhülse ordnungsgemäß eingerastet, lässt sich der Ampelschirm nicht mehr drehen.

Klemmen Sie den Ampelschirm durch Festziehen der Überwurfmutter in der Standrohraufnahme fest.

ampelschirmes hirm- oder schirm Standrohr Standrohr- aufnahme Ampelschirm durch Fest- drehen der Überwurfmutter sichern

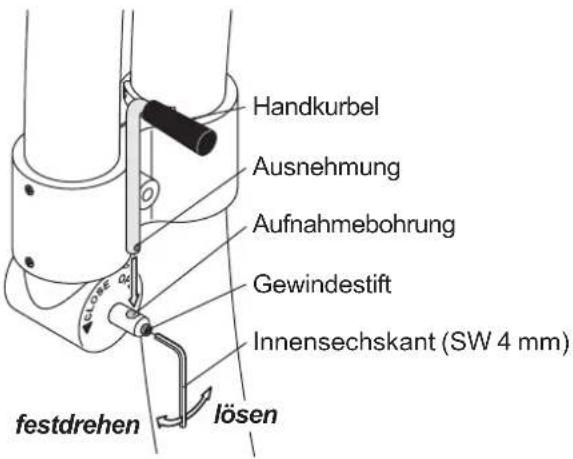

7.0 Handkurbel montieren

Gewindestift mit dem Innensechskant-Schlüssel (SW 4 mm) lösen.
Handkurbel so in die Aufnahmebohrung einsetzen, dass die Ausnehmung in der Kurbel zum Gewindestift zeigt.
Gewindestift festziehen. Achten Sie beim Festziehen darauf, dass der Gewindestift exakt in die Ausnehmung eingreift.

Hinweis

Zu starkes Festdrehen des Gewindestiftes führt zur Zerstörung des Innensechskantes.

Handkurbel Ausnehmung Aufnahmebohrung Gewindestift Innensechskant (SW 4 mm) festdrehen lösen

8.0 Bedienung des Ampelschirmes

8.1 Öffnen des Sonnenschutzes

Achtung: Unfallgefahr!

- Vergewissern Sie sich vor dem Öffnen des Sonnenschutzes, dass sich keine Personen oder Gegenstände im Öffnungsbereich befinden.

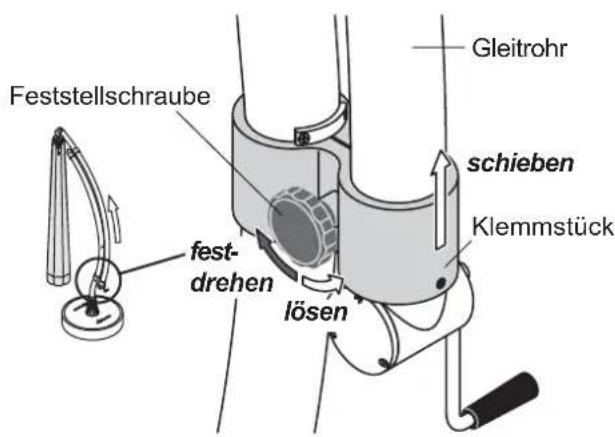

Lösen Sie die Feststellschraube des Klemm- stückes.
Schieben Sie das Gleitrohr des Ampelschirmes an den oberen Anschlag an und sichern Sie es durch Festdrehen der Feststellschraube.

Gleitrohr schieben Klemmstück feststellschraube fest-drehen lösen

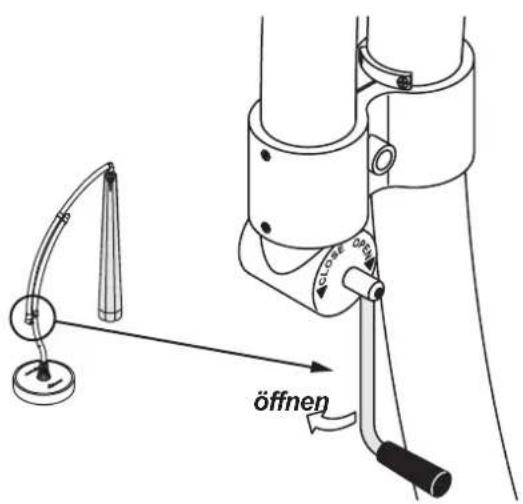

Öffnen Sie den Ampelschirm durch Drehen der Handkurbel im Uhrzeigersinn (OPEN).

OFFnen

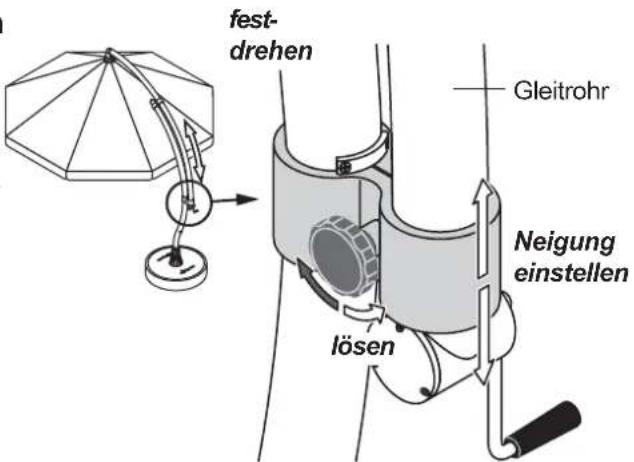

8.2 Neigung des Ampelschirmes einstellen

Lösen Sie die Feststellschraube des Klemm- stückes.
Schieben Sie das Gleitrohr des Ampelschirmes in die gewünschte Stellung und sichern Sie es durch Festdrehen der Feststellschraube.

fest- drehen Gleitrohr Neigung einstellen lösen

8.3 Schließen des Sonnenschutzes

Achtung: Unfallgefahr!

- Vergewissern Sie sich vor dem Schließen des Sonnenschutzes, dass sich keine Personen oder Gegenstände unter dem Ampelschirm befinden.

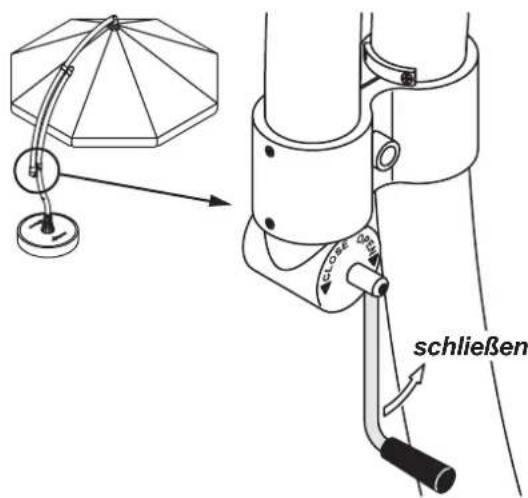

Schließen Sie den Ampelschirm durch Drehen der Handkurbel entgegen des Uhrzeigersinns (CLOSE).

Hinweis

Zur Vermeidung von Wasserflecken sollten Sie den Sonnenschutz nur im trockenen Zustand schließen und mit der Schutzhülle versehen.

- Im nassen Zustand geschlossene Ampelschirme sobald wie möglich öffnen und austrocknen lassen.

CLOSE schließen

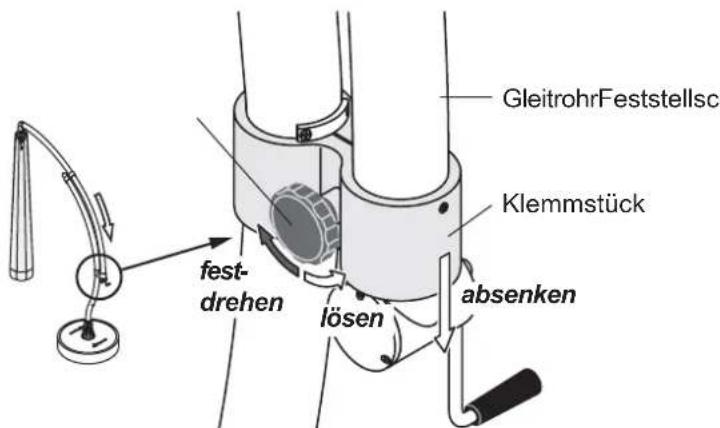

Lösen Sie die Feststellschraube des Klemmstückes.
Schieben Sie das Gleitrohr des Ampelschirmes bis an den unteren Anschlag.
Sichern Sie es durch Festdrehen der Feststellschraube.

GleitrohrFeststellsc Klemmstück fest- drehen lösen absenken

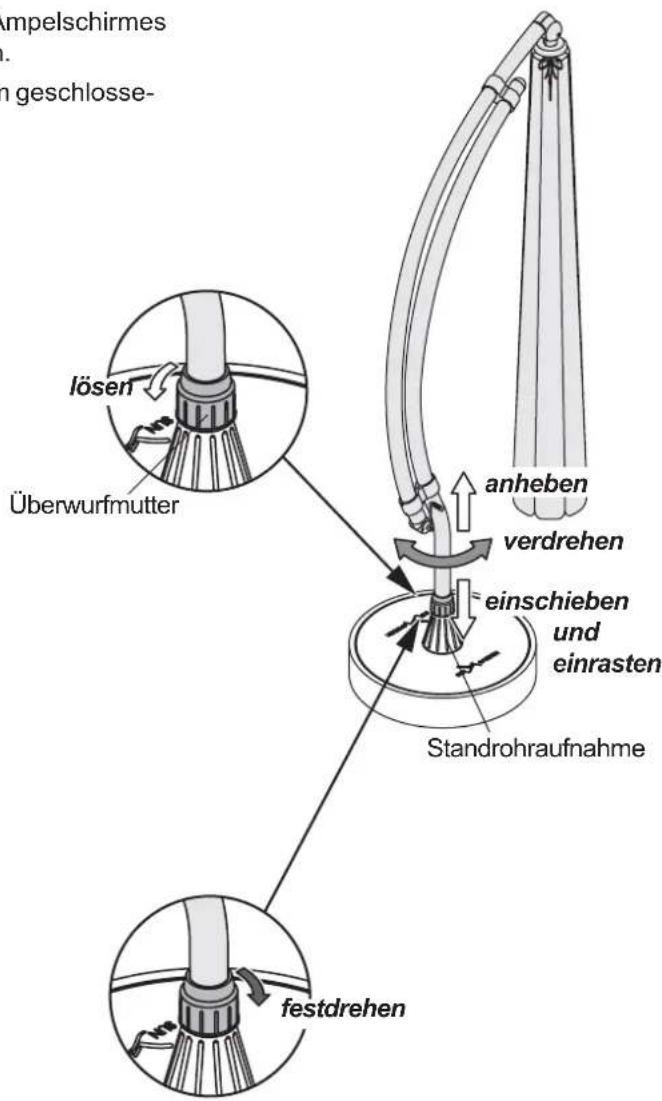

8.4 Verdrehen des Sonnenschirmes im Schirm- oder Bodenständer

Achtung: Unfallgefahr!

• Lassen Sie sich beim Verdrehen des Ampelschirmes von einer zweiten Person unterstützen.
• Verdrehen Sie den Ampelschirm nur im geschlossenem Zustand

Schließen Sie den Sonnenschutz (siehe Kapitel 8.3).
Lösen Sie die Überwurfmutter der Standrohraufnahme bis sich der Ampelschirm verdrehen lässt (ca. 2 Umdrehungen).
Heben Sie den Ampelschirm ca. 5 cm an (Bodenhülse aus Standrohraufnahme ausrasten).
Verdrehen Sie den Ampelschirm in die gewünschte Position.
Schieben Sie den Ampelschirm bis zum Anschlag in die Standrohraufnahme ein.
Drehen Sie den Ampelschirm hin- und her, bis die Bodenhülse in die Standrohraufnahme einrastet (zentriert).

Hinweis

Ist die Bodenhülse ordnungsge- mäß eingerastet, lässt sich der Ampelschirm nicht mehr drehen.

Klemmen Sie den Ampelschirm durch Festziehen der Überwurfmutter in der Standrohraufnahme fest.

ampelschirmes n geschlosse- lösen Überwurfmutter anheben verdrehen einschieben und einrasten Standrohraufnahme festdrehen

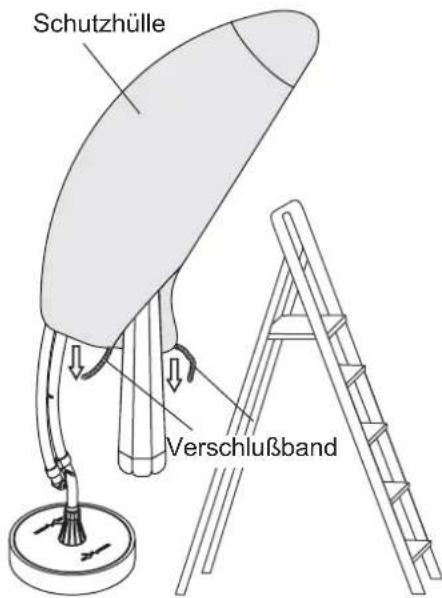

9.0 Schutzhülle aufziehen

Der Ampelschirm sollte bei Nichtgebrauch durch Aufziehen der Schutzhülle gegen Verschmutzung und Beschädigung des Sonnenschutzbezuges geschützt werden.

- Verwenden Sie zum Aufziehen eine Stehleiter und lassen Sie sich von einer zweiten Person unterstützen.

Achtung: Unfallgefahr!

- Stellen Sie die Stehleiter nur auf festen Untergrund und lassen Sie die Leiter von einer zweiten Person gegen Umfallen sichern.

Ziehen Sie die Schutzhülle von oben über den Sonnenschirm.
Verschließen Sie die Schutzhülle durch Verzurren und Verknoten des Verschlußbandes.

Schutzhülle Verschlußband

10.0 Pflege des Easy SunPARASOL AMPELSCHIRMES

Hinweise

• Verwenden Sie zum Reinigen des Ampelschirmes keine scharfkantigen Werkzeuge (Messer, Metallspachtel) und keine aggressiven Reiniger oder Lösungsmittel.
• Setzen Sie den Ampelschirm beim Reinigen nicht größeren Mengen Wasser aus (kein Wasserschlauch oder Hochdruckreiniger verwenden).

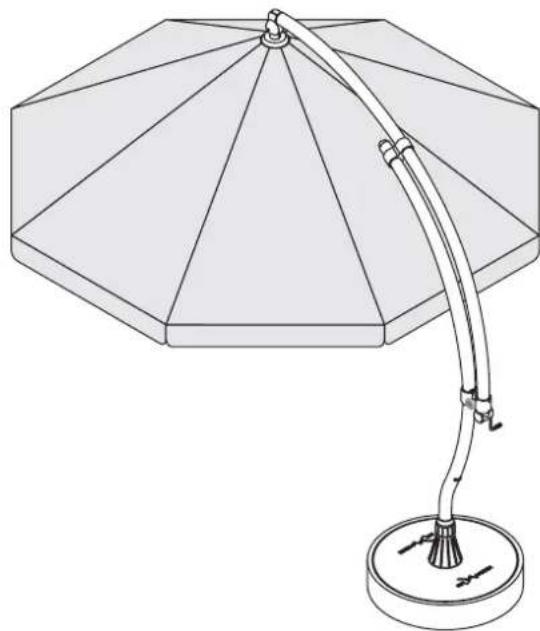

10.1 Sonnenschutzbezug reinigen

Der Sonnenschutzbezug kann mit einer Bürste oder einem feuchten Tuch von Staub und leichter Verschmutzung befreit werden. Bei stärkerer Verschmutzung muß der Bezug vom Schirmgestell abgenommen und gereinigt werden. Hinweise zur Reinigung des Sonnenschutzbezuges finden Sie auf dem eingenähten Pflegeetikett.

10.2 Sonnenschutzbezug entfernen

Benötigtes Werkzeug:

□ Kreuzschlitz-Schraubendreher Nr. 2

Arbeitsschritte:

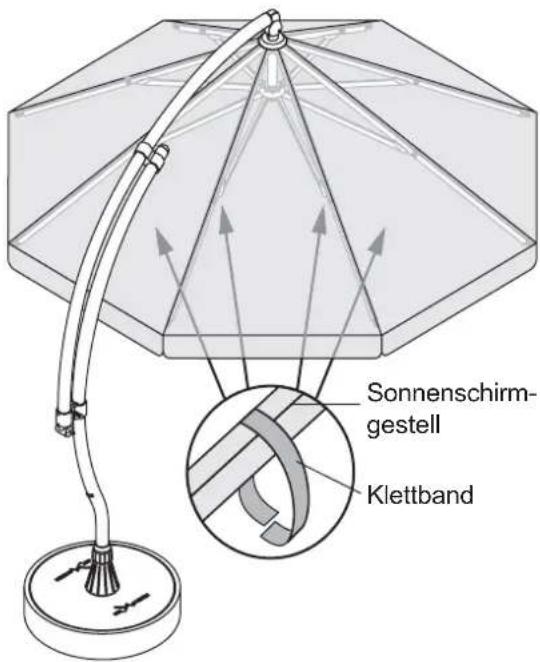

Sonnenschirm etwa zur Hälfte öffnen.
- alle Klettbänder des Bezuges am Gestell des Sonnenschirmes von der Innenseite lösen.

Sonnenschirm- gestell Klettband

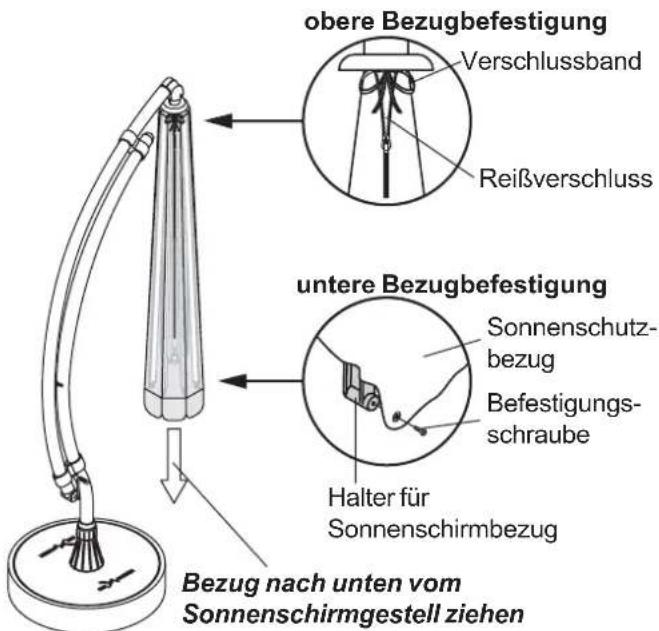

Sonnenschirm schließen und alle Schrauben der unteren Befestigung des Sonnenschutzbezuges mit Kreuzschlitz-Schraubendreher entfernen.
Reißverschluss und Verschlussband der oberen Bezugbefestigung öffnen und den Bezug nach unten vom Schirmgestell entfernen.

Die Montage des Sonnenschutzbezuges erfolgt sinngemäß, in umgekehrter Reihenfolge.

obere Bezugbefestigung Verschlussband Reißverschluss untere Bezugbefestigung Sonnenschutz- bezug Befestigungs- schraube Halter für Sonnenschirmbezug Bezug nach unten vom Sonnenschirmgestell ziehen

10.3 Sonnenschutzbezug imprägnieren

Nach dem Reinigen muß der Sonnenschutzbezug wieder wasserabweisend imprägniert werden. Zur Imprägnierung können Sie handelsübliche Imprägniermittel verwenden.

Hinweis

Verwenden Sie nur, für das Material Ihres Bezuges zugelassene Imprägniermittel. Beachten Sie in jedem Fall die Anwendungshinweise des verwendeten Mittels.

10.4 Ampelschirm reinigen

Reinigen Sie alle Kunststoff- und Aluminium-Bauteile mit einem feuchten Tuch. Starke Verschmutzungen entfernen Sie am besten mit einem milden, scheuermittelfreien Reinigungsmittel.

Hinweis

Zur Vermeidung von Schäden an den Bauteiloberflächen beachten Sie die Anwendungshinweise des Reinigungsmittels.

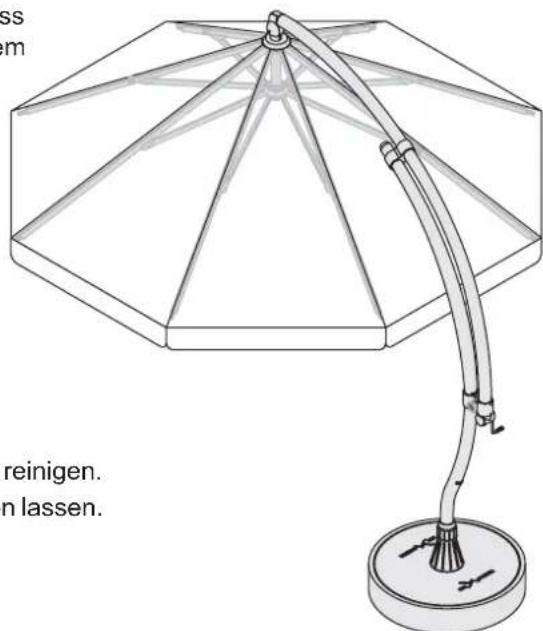

Bei längerem Nichtgebrauch und über die Wintermonate muss Ihr Ampelschirm und der Schirm- oder Bodenständer an einem trockenen und frostsicheren Ort aufbewahrt werden.

Hinweise

• Zur Vermeidung von Wasserflecken dürfen Sie Ihren Easy SunPARASOL-Ampelschirm nur im trockenen Zustand zuklappen, mit der Schutzhülle versehen und einlagern.
• Nutzen Sie zum Einlagern nach Möglichkeit die Originalverpackung des Ampelschirmes.

ss m reinigen. n lassen.

Lagern des Ampelschirmes:

• Stand- und Gleitrohr, Sonnenschutzbezug und Schutzhülle reinigen.
• Sonnenschutzbezug und Schutzhülle gründlich austrocknen lassen.
• Schutzhülle anbringen und Ampelschirm einlagern.

12.0 Wartung

12.1 Regelmäßige Wartung

Gleitbereich am Stand- und Gleitrohr regelmäßig mit einem feuchten Tuch reinigen. In diesem Bereich führen Staub und Schmutz zur Schwergängigkeit der Neigungsverstellung und zur Beschädigung der Rohroberfläche.

12.2 Jährliche Wartung

Einmal jährlich, nach dem ersten Aufstellen oder vor dem Einlagern des Ampelschirmes, sollten Sie ihn einer gründlichen „Inspektion“ anhand der folgenden Prüfliste unterziehen.

Gleitbereiche

Prüfung NICHT in Ordnung
Sonnenschutzbezug auf Beschädigungen prüfen Sonnenschutzbezug ersetzen
Funktion des Klemmstückes prüfen(Funktion siehe Kapitel 4.6 und 8.2)	Klemmstück ersetzen1
Handkurbel auf Beschädigungen prüfen Handkurbel ersetzen	1
Anschläge des Gleitrohres auf Beschädigungen prüfen Gleitrohranschläge ersetzen	1
Funktion der Handkurbel prüfen (Leichtgängigkeit) Spulenachse ersetzen	1
Funktion der Bremsen prüfen(der Ampelschirm muss beim Öffnen oder Schließenin jeder Position stehen bleiben)	Deckel des Windengehäuses ersetzen1
Schirmgestell auf Beschädigungen überprüfen Gestellarm ersetzen	1
Aufnahmen des Schirmgestells prüfen(siehe Kapitel 4.4)	Gestellaufnahmen ersetzen1
Bodenhülse auf Beschädigungen prüfen(siehe Kapitel 4.8)	Bodenhülse ersetzen1
den gesamten Ampelschirm einer Sichtprüfung unterziehen beschädigte Bauteile ersetzen

1) setzen Sie sich mit unserem Service-Center in Verbindung
2) siehe Kapitel Pflege

13.0 Service-Center / Ersatzteilversorgung

Bei Fragen zur Instandsetzung, zur Anforderung unseres Reparaturservices, sowie zur Ersatzteilbestellung wenden Sie sich bitte an eines unserer Service-Center (siehe Infoblatt Service-Center / Ersatzteilversorgung) oder besuchen Sie uns im Internet unter www.sun-garden.de.

14.0 Entsorgung

Der Ampelschirm besteht aus Metall- und Kunststoffbauteilen. Die Entsorgung der einzelnen Materialien ist entsprechend den regionalen Umwelt- und Entsorgungsbestimmungen vorzunehmen. Bei Fragen zur Entsorgung wenden Sie sich bitte an Ihre örtlichen Entsorgungsstellen oder eines unserer Service-Center (siehe Infoblatt Service-Center / Ersatzteilversorgung).

Gestell Sonnenschutz- bezug Schirmständer Bodenständer Bodenplatte

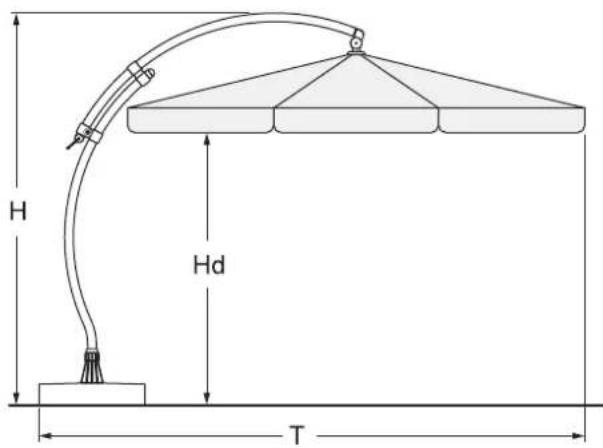

15.0 Technische Daten

Gesamthöhe (H): bei eingefahrenem Gleitrohr = ca. 2950 mm bei ausgefahrenem Gleitrohr = ca. 3050 mm

Durchgangshöhe (Hd) = ca. 2050 mm

Tiefe (T) / geschlossen: Schirmständer = ca. 1200 mm Bodenständer = ca. 1000 mm

Tiefe (T) / geöffnet / 4-eckige Ausführung: Schirmständer = ca. 4100 mm Bodenständer = ca. 3850 mm

Tiefe (T) / geöffnet / 8-eckige Ausführung: Schirmständer = ca. 4100 mm Bodenständer = ca. 3850 mm

H Hd T

Breite (B) / geschlossen:

Schirmständer = ca. 880 mm

Bodenständer = ca. 500 mm

Breite (B) / geöffnet:

4-eckige Ausführung = ca. 3200 mm

8-eckige Ausführung = ca. 3250 mm

Maße des Sonnenschutzbezuges:

4-eckige Ausführung (De) = ca. 3200 mm

8-eckige Ausführung (Dr) = ca. 3500 mm

Stand- und Gleitrohr-

durchmesser = ca. 70 mm

Gewicht:

kompletter Ampelschirm = ca. 19,00 kg

Gewicht / Schirmbezug:

Polyester - 4-eckige Ausführung = ca. 1,85 kg

Polyester - 8-eckige Ausführung = ca. 1,65 kg

Polypropylene - 4-eckige Ausführung = ca. 2,40 kg

Polypropylene - 8-eckige Ausführung = ca. 2,10 kg

De B Dr

16.0 Garantie

Die Sun Garden GmbH, Emsdettener Straße 233, 48485 Neuenkirchen, gewährt auf ihre Produkte eine Garantie von 2 Jahren in der Weise, dass die Sun Garden GmbH Teile, die aufgrund von Material- oder Fabrikationsfehlern defekt geworden sind, nach ihrer Wahl austauscht oder repariert.

Von der Garantie ausgenommen sind:

a.) Schäden, die durch Nichtbeachtung der Montage- und Bedienungsanleitung oder durch eigenmächtige Reparaturen entstehen.

b.) Produkte, bei denen die Fabrikations-Nr. entfernt oder zerstört ist.

c.) Schäden durch höhere Gewalt.

Zum Nachweis von Garantieansprüchen ist der vollständig ausgefüllte Garantieschein und der Kaufbeleg (Zahlungsbeleg) vorzulegen.

Die Garantiefrist beginnt mit dem Tag des Kaufes.

Zwecks Abwicklung von Garantieansprüchen gehen Sie bitte folgendermaßen vor:

- Füllen Sie den Garantieschein vollständig mit einer kurzen Mängelbeschreibung aus.

- Legen Sie Ihren Kaufbeleg dem Garantieschein bei.

- Bringen Sie den kompletten Artikel (Einzelteile siehe Lieferumfang) zum Händler zurück, dieser übernimmt für Sie die Garantieabwicklung.

Durch diese Garantie werden die Mängelansprüche des Käufers auf Nacherfüllung, Rücktritt, Minderung oder Schadenersatz gegen den Verkäufer nicht eingeschränkt.

Hinweis

Um weitere Beschädigungen zu vermeiden, verwenden Sie zum Transport des Ampelschirmes nach Möglichkeit die Originalverpackung.

Garantieschein

Angaben des Typenschildes:

Käuferadresse:

Modell:

Fabrikations-Nr.:

Kaufdatum: ____

Händleradresse:

Händlerstempel und Unterschrift:

Mängelbeschreibung in Stichpunkten:

Sun Garden GmbH • Emsdettener Straße 233 • D-48485 Neuenkirchen

Internet: www.sun-garden.de
