BEDIENUNGSANLEITUNG Easy Sun Garden

SUN-GARDEN bietet Ihnen mit dem Easy Sun PARASOL Ampelschirm ein hochwertiges, technisch ausgereiftes und langlebiges Produkt. Es ist nach dem Stand der Technik und anerkannten Sicherheitstechnischen Regel gebaut. Die folgende Bedienungsanleitung hilft Ihnen, lange Freude an Ihrem Ampelschirm zu haben.

Die Bedienungsanleitung ist sowohl für die 4-eggige als auch die 8-eggige Ausführung des Ampelschirmes gültig, da der Unterschied bei den Ampelschirmen nur in der Form der Schirmgestelle und Sonnenschutzbezüge liegt.

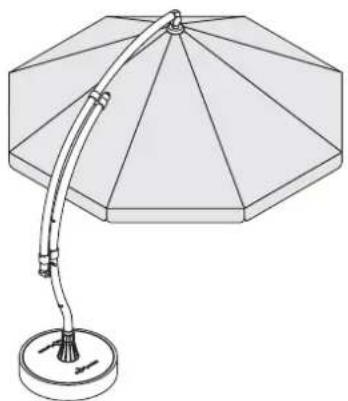

Viele Skizzen der vorliegenden Bedienungsanleitung zeigen die 8- Eckige Ausführung des Ampelschirmes. Sie dienen der Veranschaulichung und sind auf die 4- Eckige Ausführung übertragbar. Alle Bedienungs- und Arbeitsabläufe sind bei beiden Ausführungen identisch.

Die Anleitung enthalt Hinweise zu folgenden Themen:

• Sicherheit · Montage · Bedienung · Pflege

Lesen Sie die Bedienungsanleitung vor der Benutzung des Ampelschirmes sorgfältig durch. Schäden, die durch Nichtbeachtung der Anleitung entstehen, sind von jeglicher Haftung und Gewährleistung ausgeschlossen.

Der Ampelschirm ist als Sonnenschirm ausgelegt und auch nur für diese Verwendung vorgesehen.

Benutzen Sie den Ampelschirm nur

• für die bestimmungsgemäße Verwendung als Sonnenschirm

-im technisch einwandfreiem Zustand

Störungen, die Sicherheit und Funktion des Ampelschirmes beeinträchtigen können,Müssen umgehend beseitigt werden.

Die in der Anleitung beschrieben Wartungs- und Pflegarheiten sind vom Benutzer durchführbar. Weitreichendere Reparaturen dürfen vom Benutzer nicht vorgenommen werden. Die Pflegehinweise sind für Personen gedacht, die mit dem sicheren Umgang der zu verwenden Werkzeuge vertraut sind. Führten Sie die Arbeiten nur mit geeigneten Werkzeugen aus.

Sun Garden GmbH·Emsdettener Straße 233·D-48485 Neuenkirchen

Internet: www.sun-garden.de

Änderungen aufgrund technischer Verbesserungen können ohne Voranzeige vorgenommen werden. Die vorliegende Anleitungarfder vollständig noch teilweise ohne vorherige Zustimmung von SUN-GARDEN nachgedruckt oder verwielfaltigt werden.

Inhaltsverzeichnis

1.0 Sicherheitschinweise 2

1.1 Wichtige Symbole 2
1.2 Sicherheitshinweise 2

2.0 Lieferform und Lieferumfang ....3

3.0 Aufbau des Ampelschirmes 4

4.0 Ausstattung 5

4.1 Allgemeines 5
4.2 Typenschild 5
4.3 Sonnenschutzbezug 5
4.4 Sonnenschirmgestell 6
4.5 Bedienelemente: die Handkurbel 6
4.6 Bedienelemente: das Klemmstück.... 6
4.7 Gleitrohranschlag 7
4.8 Bodenhülse 7
4.9 Schutzhülle 7

5.0 Platzbedarf des Ampelschirmes ..8

6.0 Ampelschirm aufstellen 9

7.0 Handkurbel montieren 9

8.0 Bedienung des Ampelschirmes .10

8.1 Offnen des Sonnenschutzes 10
8.2 Neigung des Ampelschirmes
einstellen 11

8.3 Schlieben des Sonnenschutzes 11
8.4 Verdrehen des Sonnenschirmes im Schirm- oder Bodenständer 12

9.0 Schutzhülle aufziehen 13

10.0 Pflege des Easy Sun Parasol Ampelschirmes 13

10.1 Sonnenschutzbezug reinigen 13
10.2 Sonnenschutzbezug entfernen 14
10.3 Sonnenschutzbezug imprägnieren ... 15
10.4 Ampelschirm reinigen 15

11.0 Lagerung 15

12.0 Wartung 16

12.1 Regelmäßige Wartung 16
12.2 Jährliche Wartung 16

13.0 Service-Center / Ersatzteilversorgung 17

14.0 Entsorgung 17

15.0 Technische Daten 17

16.0 Garantee 18

Garantieschein 19

1.0 Sicherheitshinweise

1.1 Wichtige Symbole

In der Anleitung sind spezielle Informationen mit folgenden Grafiken gekennzeichnet:

Achtung!

Dieses Symbol kennzeichnet Hinweise, die auf Unfall- und Verletzungsgefahren hinweisen.

Hinweis

Unter thisem Symbol finden Sie allgemeine Tipps zur Handhabung.

Hinweis

Unter thisem Symbol finden Sie Hinweise, die einer Beschädigung des Ampelschirmes vorbeugen.

1.2 Sicherheitshinweise

Achtung: Kippgefahr!

• Verwenden Sie nur die original SUN-GARDEN Schirm- oder Bodenständner. Eine Haftung hinsichtlich der Standsicherheit des Easy Sun PARASOL Ampelschirmes kann nur bei der Verwendung eines original SUN-GARDEN Schirm- oder Bodenständers erfolgen.

Achtung: Kippgefahr!

• Stellen Sie den Ampelschirm nur auf festem Untergrund auf.
  Sorgen Sie immer für einen festen Stand des Schirm- oder Bodenständers.
• Bei „mäßiger Brise“, Schnee- oder Regenfallen Ampelschirm schlieben und Schutzhülle aufziehen.

Bestimmung der Windstarke (Beaufortskala):

"Maßige Brise" = Windstärke 4 Bft
Auswirkung Land = Zweige und)dinne Aste bewegen sich, Papier und Staub wird gehoben Auswirkung See = kleine, aber lange Wellen, mehr Schaumkopfe
- Hängen Sie keine Gegenstände (z.B. Kleidung) an das Sonnenschirmgestell.

Achtung: Unfallgefahr!

• Vergewissern Sie sich vor dem Offnen des Ampelschirmes, dass sich keine Person im Offnungsbereich aufhält.
• Vergewissern Sie sich vor dem Schlieben des Ampelschirmes, dass sich keine Person unter dem Ampelschirm aufhält.
• Der Ampelschirm ist kein Spielgerät!
  Achten Sie darauf, dass Kinder den Ampelschirm sowie den Schirm- oder Bodenständern nicht zum Spielern und Klettern verwenden.

Achtung: Feuergefahr!

• Keine offenen Feuer (z.B. Gartenofen / Grill) unterhalb oder dicht neben dem Ampelschirm betreiben.

Achtung: Verletzungsgefahr!

• Führer Sie Wartungs- und Pflegearbeiten an Ihrm Ampelschirm nur dann aus, wenn Sie mit dem sicheren Umgang der zu verwendenden Werkzeuge vertraut sind.

2.0 Lieferform und Lieferumfang

Hinweise

Vor der Auslieferung werden unsere Produkte einer strengen Prüfung auf Qualität und Vollständigkeit unterzogen. Prufen Sie den Inhalt der Verpackung,

bevor Sie mit der Montage beginnen
Sollten Bauteile fehlen oder Mängel
erkennbar sein, setzen Sie sich mit
them Handler in Verbindung.
Bewahren Sie nach Möglichkeit die
Verpackungen für die Abwicklung
eventueller Garantiefälle auf.

Die Lieferung des Ampelschirmes erfolgt in einer stabilen Kartonverpackung.

MaBe: 3000 × 800 × 200 ~mm

Gesamtgewicht: 24kg

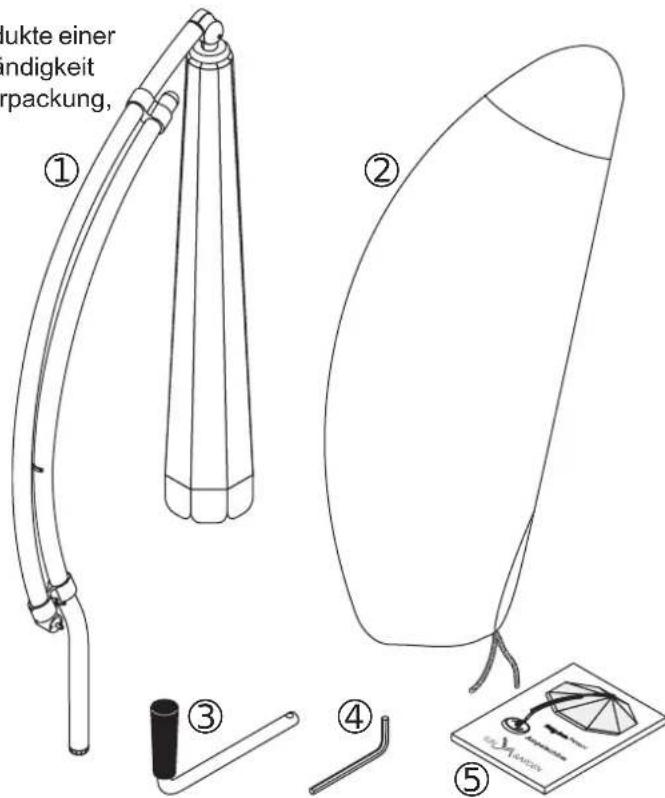

In der Verpackung befinden sich folgende Bauteile:

① einAmpelschirm
② eine Schutzhülle
③ eine Handkurbel
④ ein Innensechskantschlüssel; Schlüsselweite (SW) 4 mm
⑤ eine Bedienungsanleitung

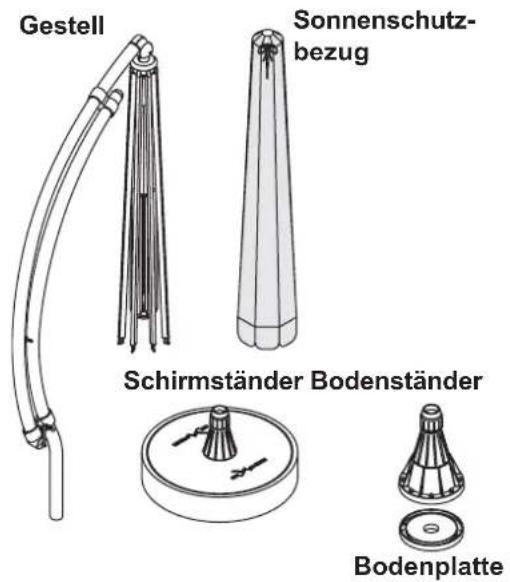

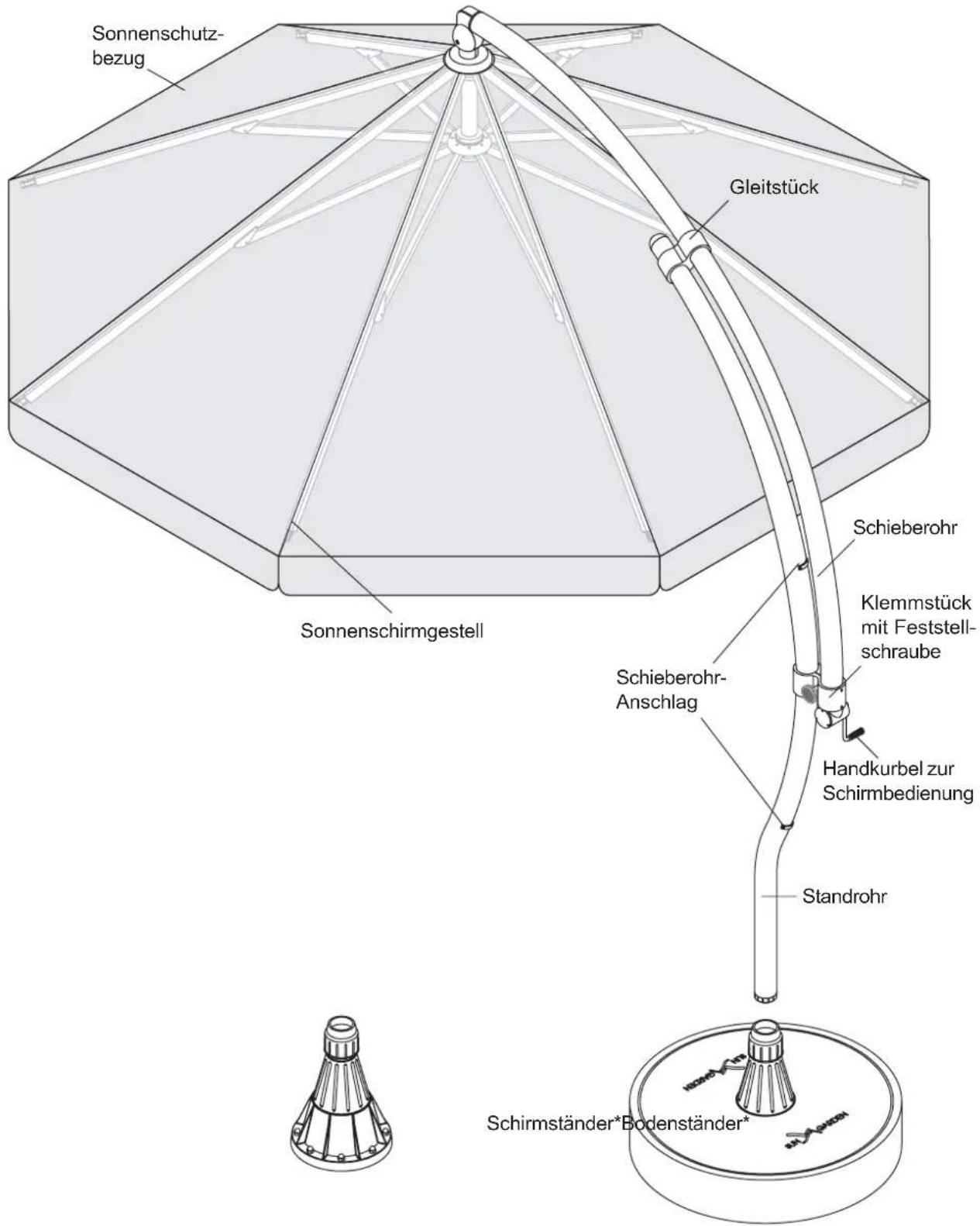

3.0 Aufbau des Ampelschirmes

* Der Boden-/ Schirmständer ist NICT im Lieferumfang des Ampelschirmes enthalten (Zukaufteil).

4.0 Ausstattung

4.1 Allgemeines

Für alle mechanischen Bauteile des Ampelschirmes wurden Materialien wie Kunststoff, kunststoffbeschiedetes Aluminium und nichtrostender Stahl verwendet. Dadurch erhalten der Ampelschirm ein Höchstkmaß an Witterungsbestandigung, Funktionalität und Lebensdauer.

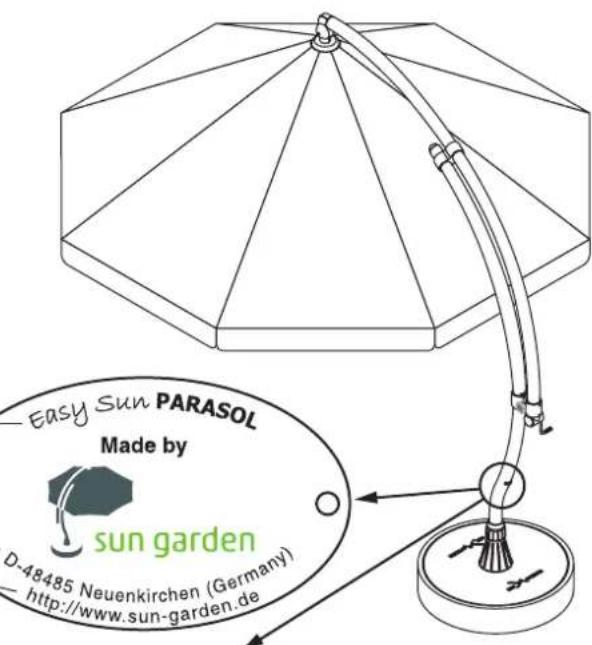

4.2 Typenschild

Das Typenschild ist am Standrohr im Bereich des unteren Schieberohr-Anschlages angebracht. Auf dem Typenschild findsen Sie folgende Angaben:

• Modell des Ampelschirmes
  Hersteller
  Herstelleradresse
• Internetadresse des Herstellers

Aufkleber mit Fabrikations-Nr.

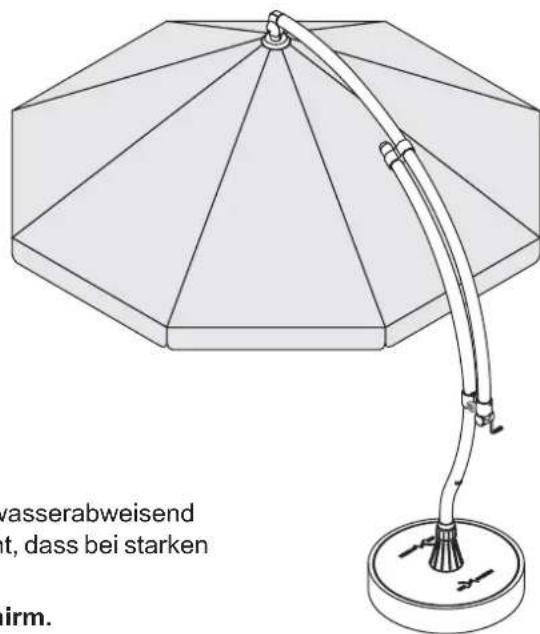

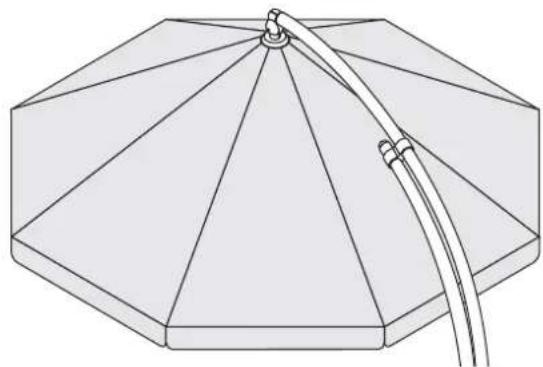

4.3 Sonnenschutzbezug

Der Sonnenschutzbezug ist je nach Ausführung aus Polyestergewebe oder Polypropylene hergestellt.

Beide Gewebearten sind Wasserabweisend behandelt.

Die farbigen Bezüge wurden auf ihre Licht- und Farbechtheit getestet (DIN 54 004).

Zur Reinigung kann der Sonnenschutzbezug mit weniger Handgriffen vom Ampelschirm abgenommen werden.itte beachten Sie die Hinweise im Kapitel Pflege.

Hinweis

Der Sonnenschutzbezug des Ampelschirmes ist Wasserabweisend behandelt. Die Behandlung verhindert jedoch nicht, dass bei starken Regenfällen Wasser durchdringt.

Der Easy Sun PARASOL ist kein Regenschirm.

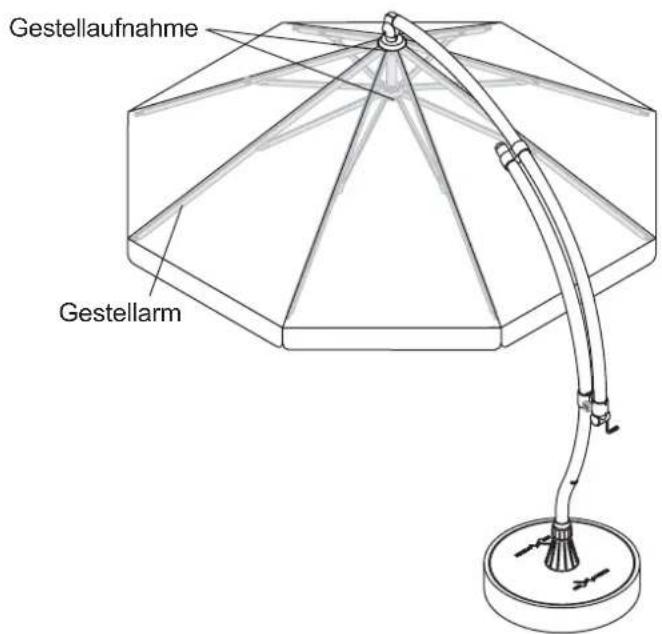

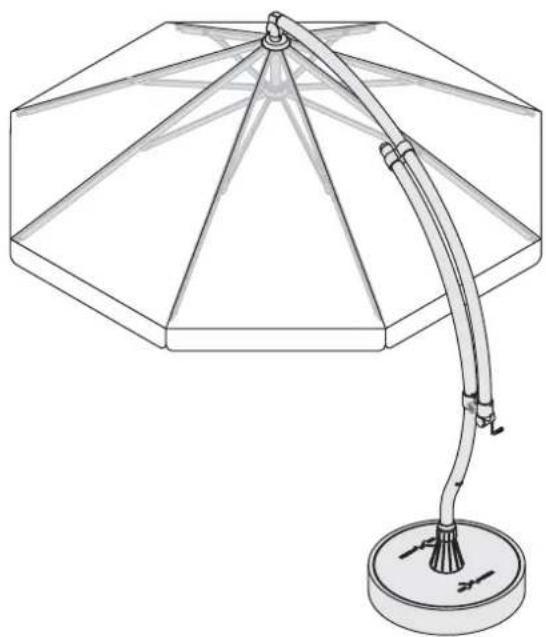

4.4 Sonnenschirmgestell

Das Sonnenschirmgestell dient zum Spannen des Sonnenschutzbezuges. Es besteht aus den Gestellarmen und zwei Gestellaufnahmen. Der Sonnenschutzbezug ist mit Klettbändern und Schrauben am Schirmgestell befestigt. Das Offnen des Gestells erfolgt über einen Seilzug der über die Handkurbel zu bedieten ist.

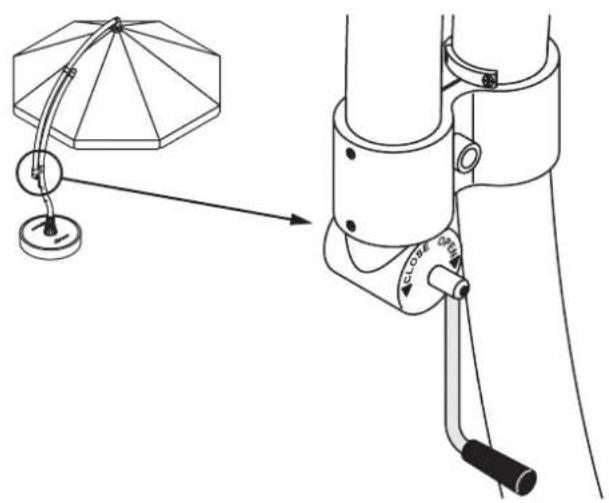

4.5 Bedienelemente: die Handkurbel

Die aus nichtrostendem Stahl hergestellte Handkurbel dient zum Öffnen und Schlieben des Sonnenschirmes.

Der drehend gelagerte Griff der Handkurbel erleichtert die Handhabung. Die Länge der Handkurbel ist so ausgelegt, dass sich der Ampelschirm ohne große Kraftaufwand öffnen und schlieben lasst.

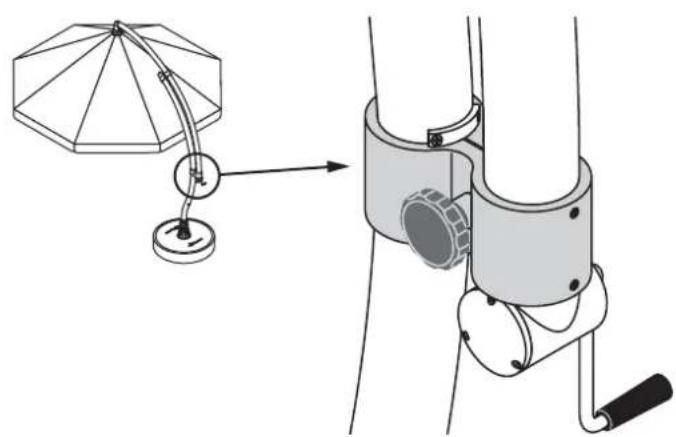

4.6 Bedienelemente: das Klemmstück

Durch das Klemmstück wird das Gleitrohr des Ampelschirmes in der gewündsten Position gehalten.

Nach dem Lösen der Feststellschraube kann die Neigung des Ampelschirmes verändert und dem Sonnenstand angepasst werden.

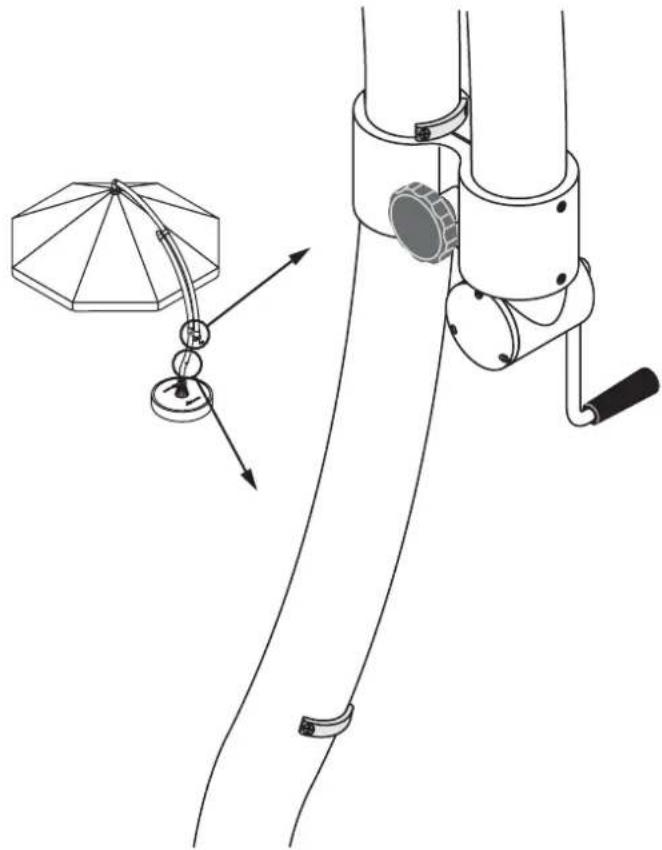

4.7 Gleitrohranschlag

Die Gleitrohranschlage begrenzen die Neigung des Ampelschirmes.

Sie verhindern, dass der Ampelschirm durch eine zu große Neigungseinstellung umkippt.

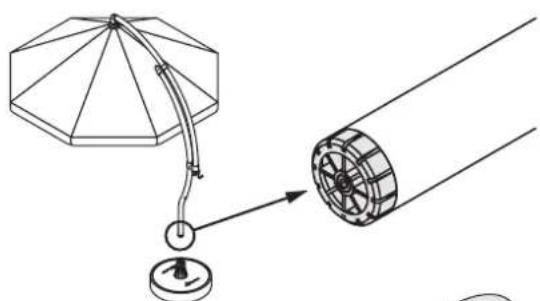

4.8 Bodenhülse

Die Bodenhülse ist in die Unterseite des Ampelschirm-Standrohres eingesetzt.

Sie dient zur Zentrierung des Standrohres im Bodenstander und sorgt fur den sicheren Stand des Ampelschirmes.

4.9 Schutzhülle

Die Schutzhülle aus witterungsbeständigem PE-Gewebe schützt ihren Ampelschirm bei jeder Witterung vor Schäden an den Gestängen und dem Sonnenschutzbezug.

Bei extremen Witterungsbedingungen wie Sturm oder starkem Frost, sollen den Ampelschirm jedoch nicht im Freien belassen, sondernihn an einem geschützten und trockenen Ort aufbewahren.

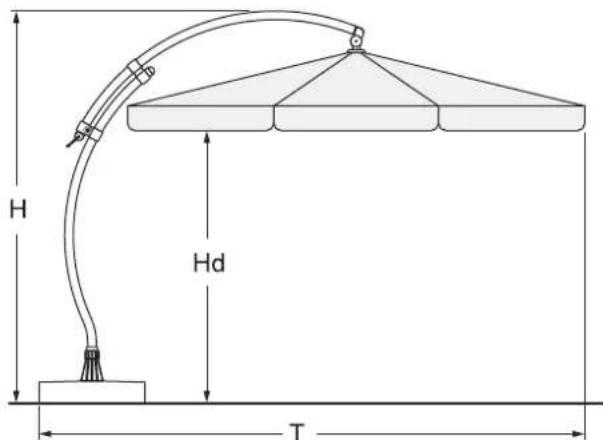

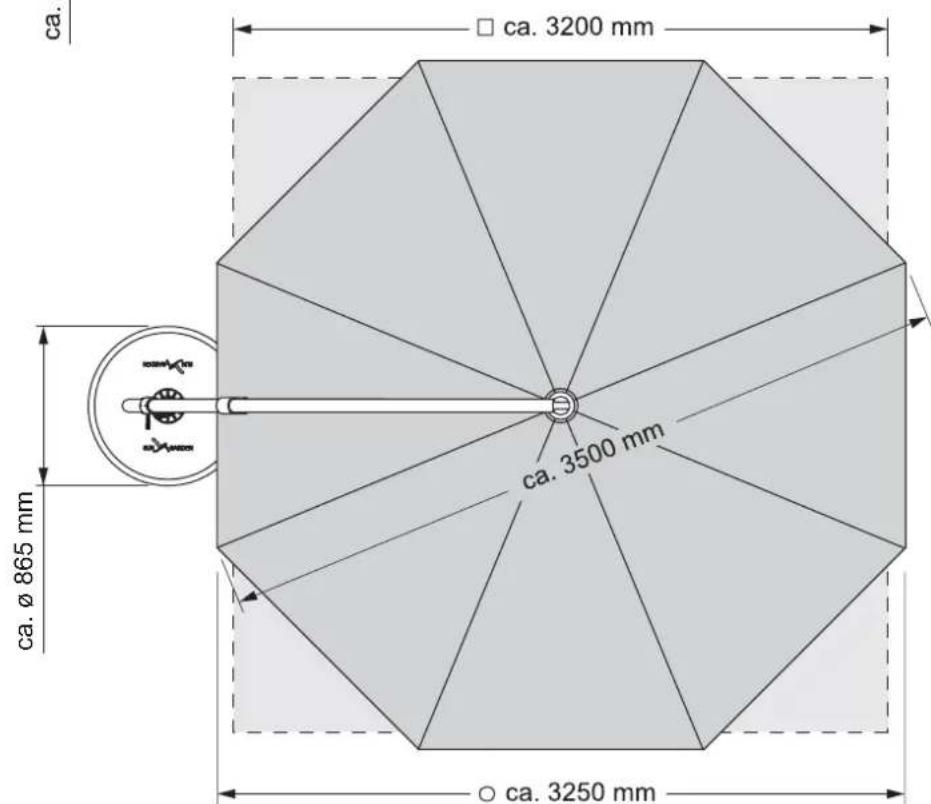

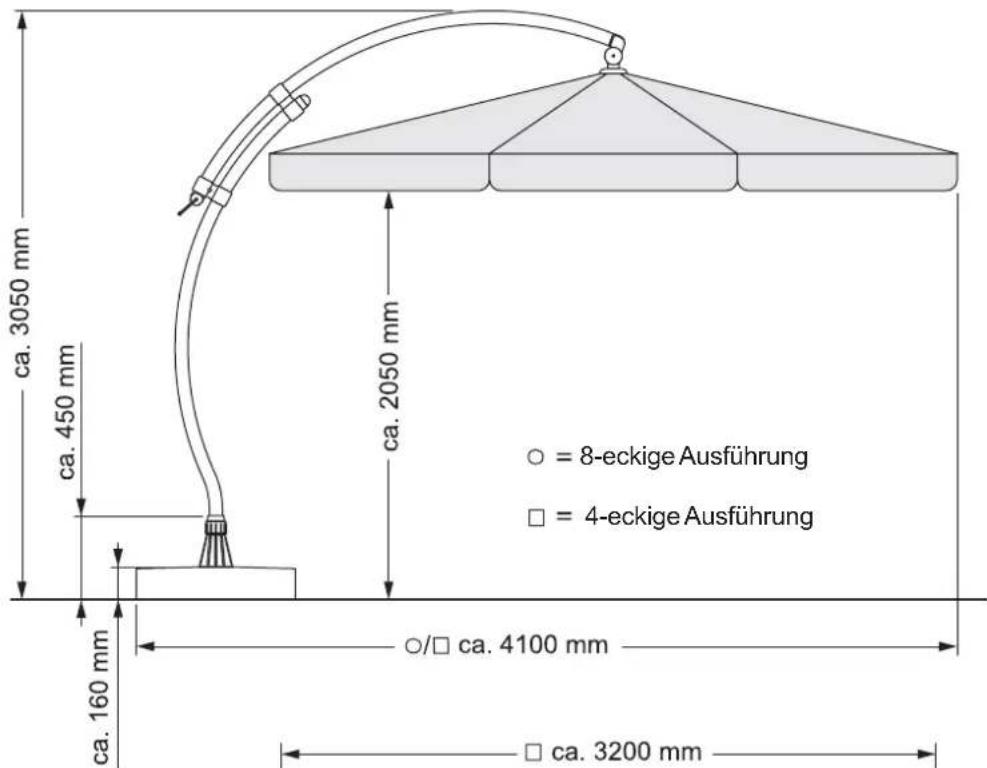

5.0 Platzbedarf des Ampelschirmes

Achten Sie bei der Auswahl des Stellplatzes für den Easy Sun PARASOL - Ampelschirm auf ausreichend Abstand zu angrenzenden Objeken wie Gebäude, Bäume, usw.

Die folgenden Skizzen zeigen Ihnen den Bedarf an Stellfläche des geöffneten Ampelschirmes.

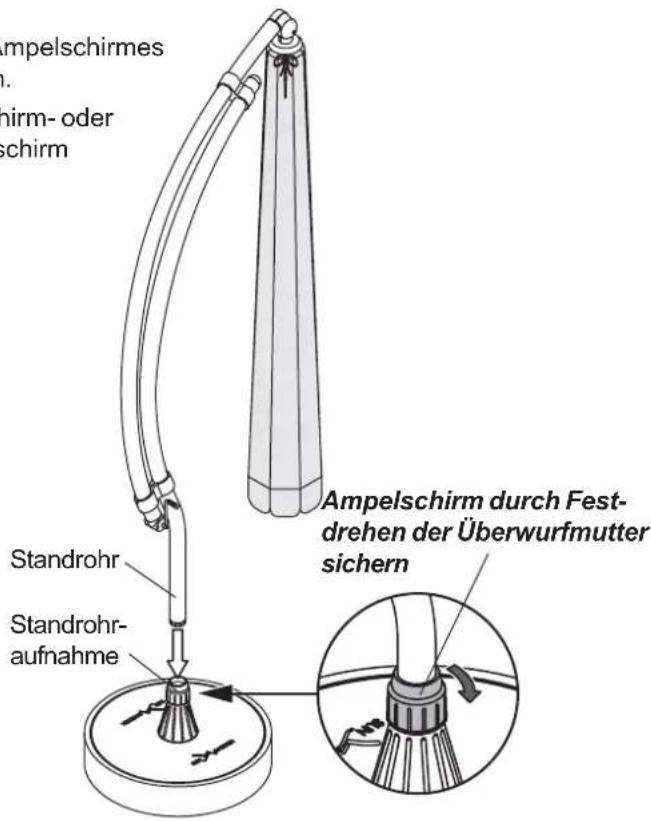

6.0 Ampelschirm aufstellen

Achtung: Unfallgefahr!

• Lassen Sie sich beim Aufstellen des Ampelschirmes von einer zweiten Person Unterstützung.
• Prüfen Sie den sicheren Stand des Schirm- oder Bodenstanders, bevor Sie den Ampelschirm aufstellen.

Setzen Sie den Ampelschirm mit dem Standrohr von oben in die Standrohr-aufnahme des Schirm- oder Bodenstanders.
Schieben Sie das Standrohr bis zum Anschlag in die Standrohmaufnahme ein.
Drehen Sie den Ampelschirm hin- und her, bis die Bodenhülse in die Standrohraufnahme einrastet (zentriert).

Hinweis

Ist die Bodenhülse ordnungsgemäß eingerastet, lasst sich der Ampelschirm nicht mehr drehen.

Klemmen Sie den Ampelschirm durch Festziehen der Überwurfmutter in der Standrohmaufnahme fest.

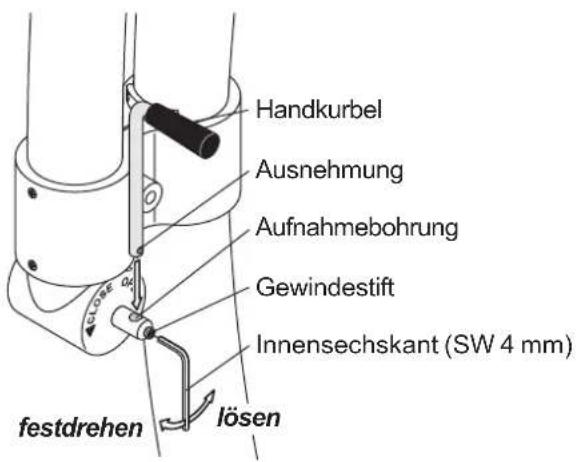

7.0 Handkurbel montieren

Gewindestift mit dem Innensechskant-Schlüssel (SW 4 mm) offen.
Handkurbel so in die Aufnahmebohrung einsetzen, dass die Ausnehmung in der Kurbel zum Gewinde-stift zeigt.
Gewindestift festziehen.
Achten Sie beim Festziehen darauf, dass der Gewindestift exakt in die Ausnehmung eingreift.

Hinweis

Zustarkes Festdrehen des Gewinde-stiftes führt zur Zerstörung des Innensechskantes.

8.0 Bedienung des Ampelschirmes

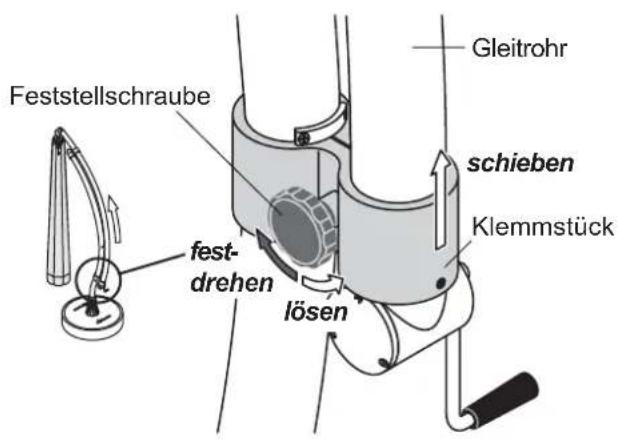

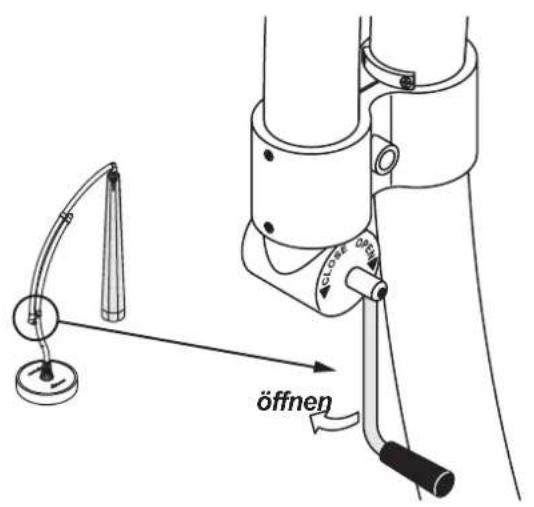

8.1 Öffnen des Sonnenschutzes

Achtung: Unfallgefahr!

• Vergewissern Sie sich vor dem Offnen des Sonnenschutzes, dass sich keine Personen oder Gegenstände im Offnungsbereich befinden.

Losen Sie die Feststellschraube des Klemm-stückes.
Schieben Sie das Gleitrohr des Ampelschirmes an den oberen Anschlag an und sichern Sie es durch Festdrehen der Feststellschraube.

Offnen Sie den Ampelschirm durch Drehen der Handkurbel im Uhrzeigersinn (OPEN).

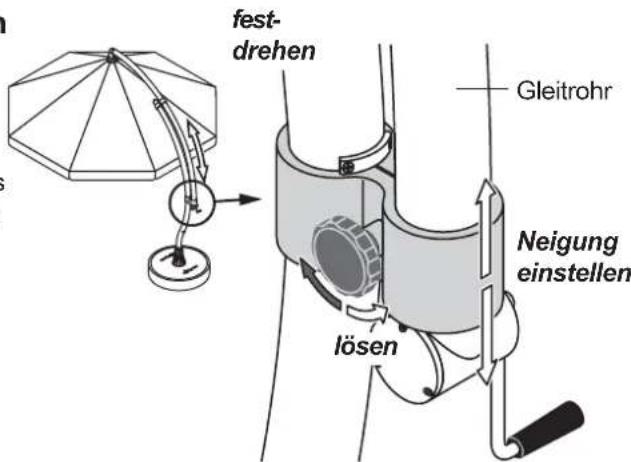

8.2 Neigung des Ampelschirmes einstellen

Losen Sie die Feststellschraube des Klemm-stückes.
Schieber Nie das Gleitrohr des Ampelschirmes in die gewünschte Stellung und sichern Sie es durch Festdrehen der Feststellschaube.

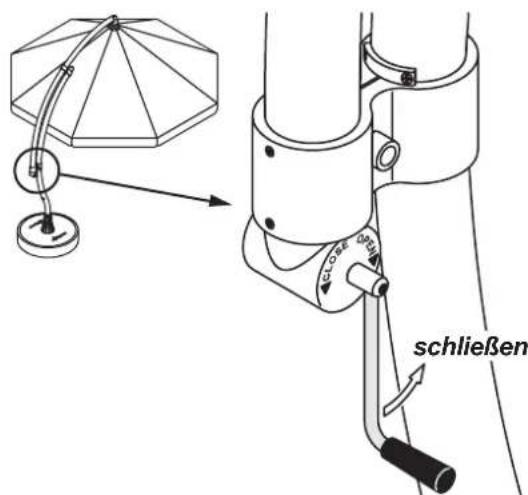

8.3 Schlieben des Sonnenschutzes

Achtung:Unfallgefahr!

Vergewissern Sie sich vor dem Schlieben des Sonnenschutzes, dass sich keine Personen oder Gegenstände unter dem Ampelschirm befinden.

Schlieben Sie den Ampelschirm durch Drehen der Handkurbel entgegen des Uhrzeigersinns (CLOSE).

Hinweis

Zur Vermeidung von Wasserfleckensollten Sie den Sonnenschutz nur im trockenen Zustand schlieben und mit der Schutzhülle versehen.

Im nassen Zustand geschlossene Ampelschirme sobald wie möglich offen und austrocknen halten.

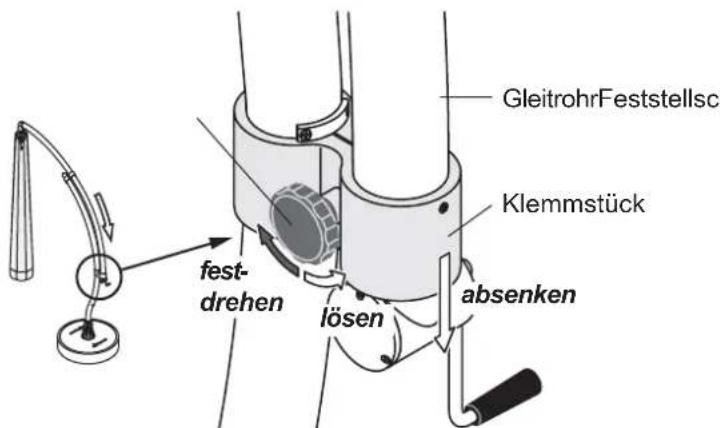

Losen Sie die Feststellschraube des Klemmstückes.
Schiebern Sie das Gleitrohr des Ampelschirmes bis an den unteren Anschlag.
Sichern Sie es durch Festdrehen der Feststellschraube.

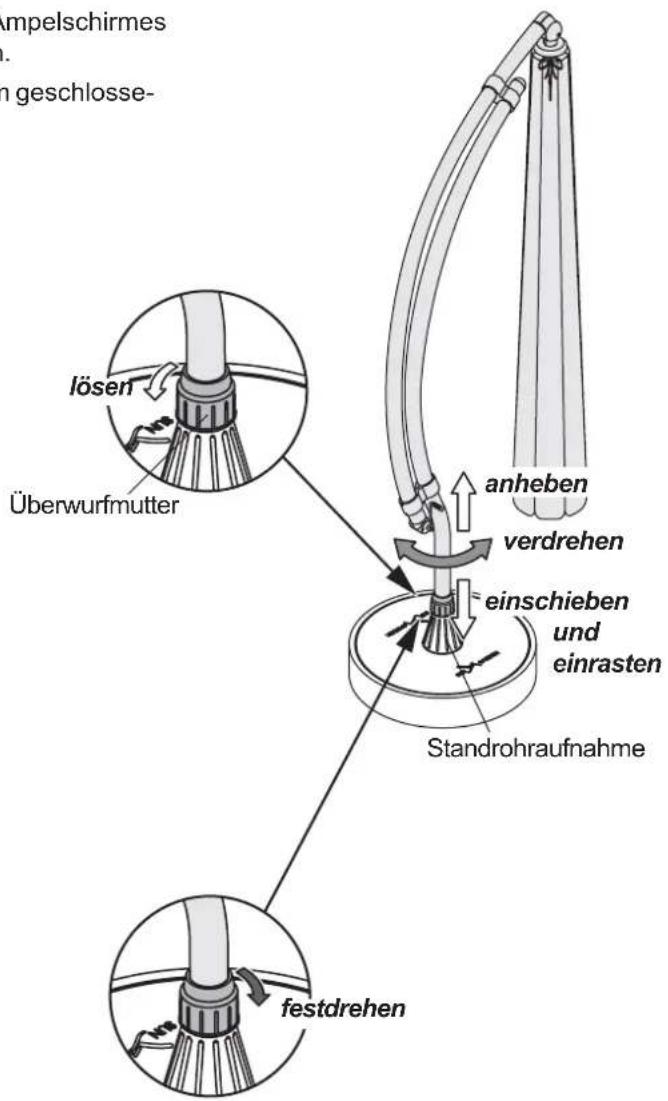

8.4 Verdrehen des Sonnenschirmes im Schirm- oder Bodenständner

Achtung: Unfallgefahr!

• Lassen Sie sich beim Verdrehen des Ampelschirmes von einer zweiten Person unterstützen.
• Verdrehen Sie den Ampelschirm nur im geschlossen Zustand

Schlieben Sie den Sonnenschutz (siehe Kapitel 8.3).
Losen Sie die Überwurfmutter der Standrohraufnahme bis sich der Ampelschirm verdrehen lasst (ca. 2 Umdrehungen).
Heben Sie den Ampelschirm ca. 5 cm an (Bodenhülse aus Standrohmaufnahme ausrasten).
Verdrehen Sie den Ampelschirm in die gewünschte Position.
Schieben Sie den Ampelschirm bis zum Anschlag in die Standrohraufnahme ein.
Drehen Sie den Ampelschirm hin- und her, bis die Bodenhülse in die Standrohraufnahme einrastet (zentriert).

Hinweis

Ist die Bodenhülse ordnungsgemäß eingerastet, lasst sich der Ampelschirm nicht mehr drehen.

Klemmen Sie den Ampelschirm durch Festziehen der Überwurfmutter in der Standrohraufnahme fest.

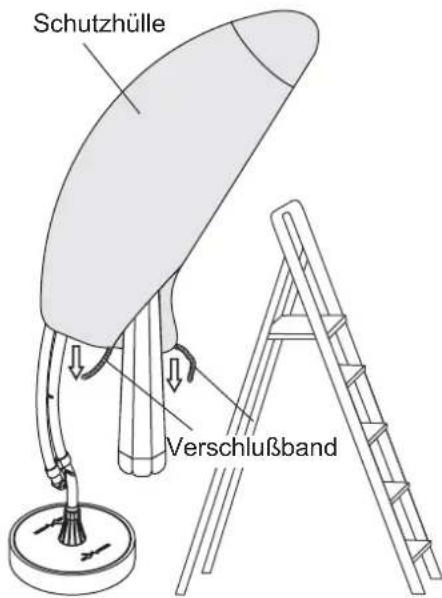

9.0 Schutzhülle aufziehen

Der Ampelschirm sollte bei Nichtgebrauch durch Aufziehen der Schutzhülle gegen Verschmutzung und Beschädigung des Sonnenschutzbezuges geschützt werden.

• Verwenden Sie zum Aufziehen eine Stehleiter und halten Sie sich von einer zweiten Person untersätzen.

Achtung: Unfallgefahr!

• Stellen Sie die Stehleiter nur auf festen Untergrund und setzen Sie die Leiter von einer zweiten Person gegen Umfallen sichern.

Ziehen Sie die Schutzhülle von oben über den Sonnenschirm.
Verschlieben Sie die Schutzhülle durch Verzurren und Verknoten des Verschluß-bandes.

10.0 Pflege des Easy SunPARASOL AMPELSCHIRMES

Hinweise

• Verwenden Sie zum Reinigen des Ampelschirmes keine scharfkantigen Werkzeuge (Messer, Metallspachtel) und keine aggressiven Reiniger oder Lösungsmittel.
• Setzen Sie den Ampelschirm beim Reinigen nicht größeren Mengen Wasser aus (kein Wasserschlauch oder Hochdruckreiniger verwenden).

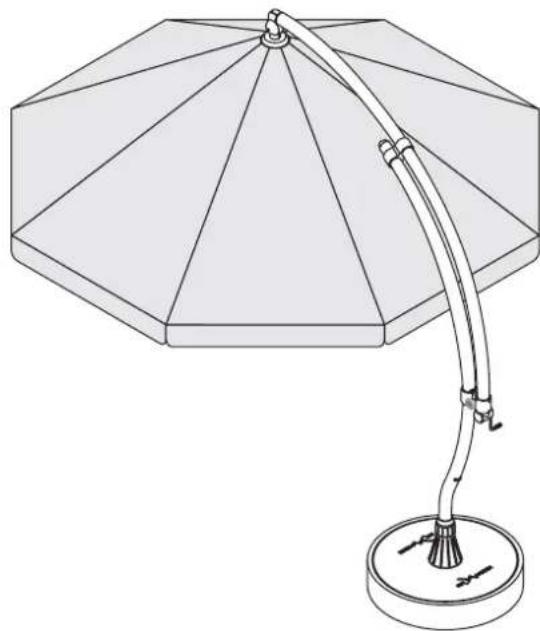

10.1 Sonnenschutzbezug reinigen

Der Sonnenschutzbezug kann mit einer Bürste oder einem feuchten Tuch von Staub und leichter Verschmutzung befreit werden. Bei stärkerer Verschmutzung muß der Bezug vom Schirmgestell abgenommen und gereinigt werden. Hinweise zur Reinigung des Sonnenschutzbezuges finden Sie auf dem eingenäthen Pflegeetikett.

10.2 Sonnenschutzbezug entfernen

Benötigtes Werkzeug:

Kreuzschlitz-Schraubendreher Nr. 2

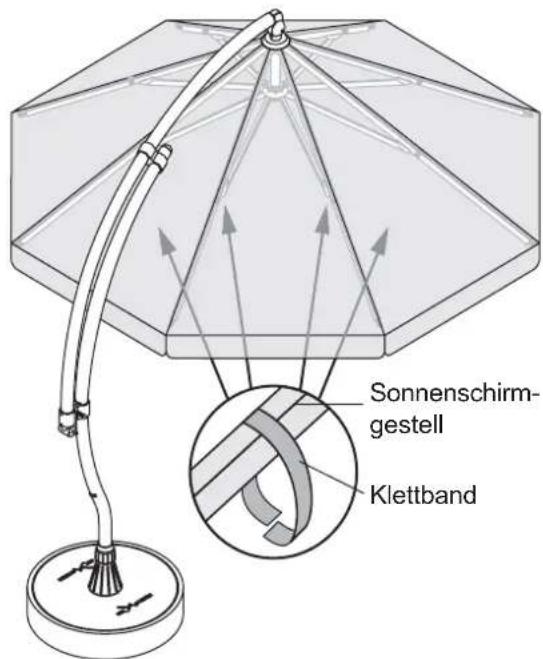

Arbeitsschritte:

Sonnenschirm etwas zur Hälfte öffnen.
alle Klettbänder des Bezuges am Gestell des Sonnenschirmes von der Innenseite losen.

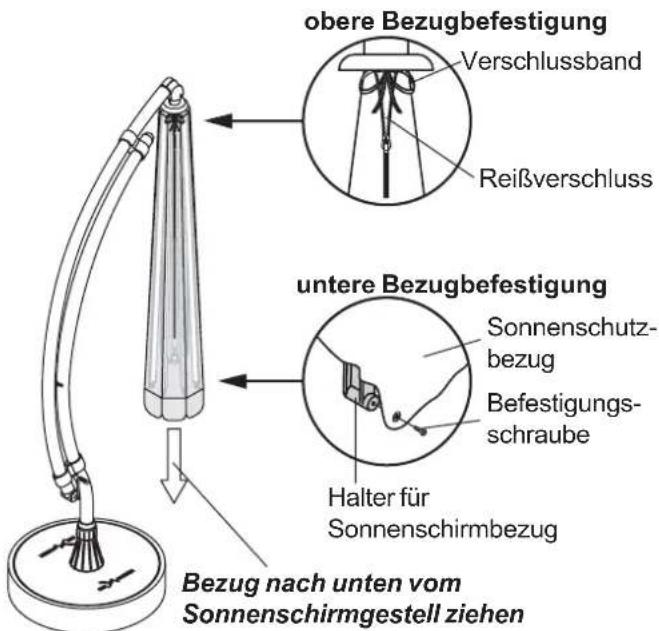

Sonnenschirm schlieben und alle Schrauben der unteren Befestigung des Sonnenschutzbezuges mit Kreuzschlitz-Schraubendreher entfern.
ReiBverschluss und Verschlussband der oberen Bezugbefestigung offen und den Bezug nach unten vom Schirmgestell entfern.

Die Montage des Sonnenschutzbezuges erfolgt sinngemäß, in umgekehrter Reihenfolge.

10.3 Sonnenschutzbezug imprägnieren

Nach dem Reinigen muß der Sonnenschutzbezug wieder wasserabweisend imprägniert werden. Zur Imprägnierung können Sie handelsübliche Imprägniermittel verwenden.

Hinweis

Verwenden Sie nur, für das Material Ihres Bezuges zugelassene Imprägniermittel. Beachten Sie in jedem Fall die Anwendungs-hinweise des verwendeten Mittels.

10.4 Ampelschirm reinigen

Reinigen Sie alle Kunststoff- und Aluminium-Bauteile mit einem feuchten Tuch.
Starke Verschmutzungen entfernen Sie am besten mit einem milden, scheuermittelfreien Reinigungsmittel.

Hinweis

Zur Vermeidung von Schaden an den Bauteiloberflächen beachten Sie die Anwendungshinweise des Reinigungsmittels.

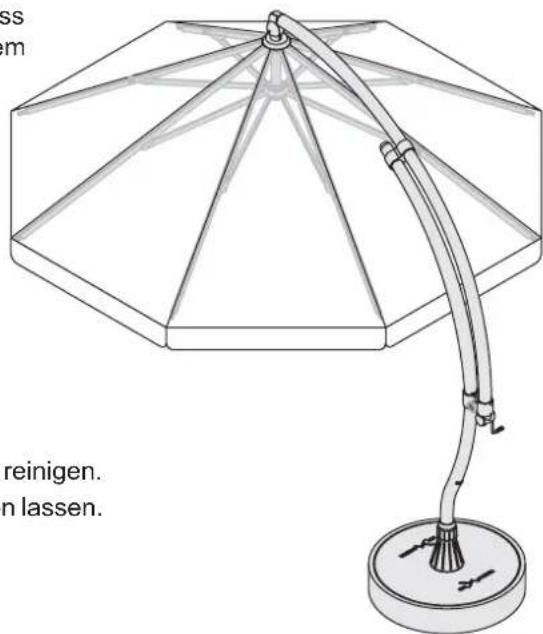

11.0 Lagerung

Bei längerem Nichtgebrauch und über die Wintermonate muss Ihr Ampelschirm und der Schirm- oder Bodenstandener an einem trockenen und frostsicheren Ort aufbewahrt werden.

Hinweise

Zur Vermeidung von Wasserflecken durren Sie Ihren Easy SunPARASOL- Ampelschirm nur im trockenen Zustand zuklappen, mit der Schutzhülle versehen und einlagern.
- Nutzen Sie zum Einlagern nach Möglichkeit die Originalverpackung des Ampelschirmes.

Lagern des Ampelschirmes:

• Stand- und Gleitrohr, Sonnenschutzbezug und Schutzhülle reinigen.
• Sonnenschutzbezug und Schutzhülle gründlich austrocknen halten.
• Schutzhülle anbringen und Ampelschirm einlagern.

12.0 Wartung

12.1 Regelmäßige Wartung

Gleitbereich am Stand- und Gleitrohr regelmäßig mit einem feuchten Tuch reinigen.
In dieser Bereich führen Staub und Schmutz zur Schwergängigkeit der Neigungsverstellung und zur Beschädigung der Rohroberfläche.

12.2 Jährliche Wartung

Einmal jährlich, nach dem ersten Aufstellen oder vor dem Einlagern des Ampelschirmes, sollenn Sie einher gründlichen „Inspektion“ anhand der folgenden Prüfliste unterziehen.

Gleitbereiche

Prüfiste Easy Sun PARASOL Ampelschirm:

Prüfung NICHT in Ordnung
Sonnenschutzbezug auf Beschädigungen prüfen Sonnenschutzbezug ersetzen	2
Funktion des Klemmstückes prüfen(Funktion siehe Kapitel 4.6 und 8.2)	Klemmstück ersetzen1
Handkurbel auf Beschädigungen prüfen Handkurbel ersetzen	1
Anschläge des Gleitrohres auf Beschädigungen prüfen Gleitrohranschläge ersetzen	1
Funktion der Handkurbel prüfen (Leichtgängigkeit) Spulenachse ersetzen	1
Funktion der Bremsen prüfen(der Ampelschirm muss beim Öffnen oder Schliebenin jeder Position stehen bleiben)	Deckel des Windengehäuses ersetzen1
Schirmgestell auf Beschädigungen überprüften Gestellarm ersetzen	1
Aufnahmen des Schirmgestells prüfen(siehe Kapitel 4.4)	Gestellaufnahmen ersetzen1
Bodenhülse auf Beschädigungen prüfengsiehe Kapitel 4.8)	Bodenhülse ersetzen1
den gesamten Ampelschirm einer Sichtprüfung unterziehen beschädigte Bauteile ersetzen	1

1) setzen Sie sich mit unserem Service-Center in Verbindung
2) siehe Kapitel Pflege

13.0 Service-Center / Ersatzteilversorgung

Bei Fragen zur Instandsetzung, zur Anforderung unseres Reparaturservices, sowie zur Ersatzteilbestellung wenden Sie sichitte an eines unserer Service-Center (siehe Infoblatt Service-Center/Ersatzteilversorgung) oder besuchen Sie uns im Internet unter www.sun-garden.de.

14.0 Entsorgung

Der Ampelschirm besteht aus Metall- und Kunststoffbauteilen. Die Entsorgung der einzelnen Materialien ist entsprechend den regionalen Umwelt- und Entsorgungsbestimmungen vorzunehmen. Bei Fragen zur Entsorgung wenden Sie sichitte an ihre ortlichen Entsorgungsstellen oder eines unserer Service-Center (siehe Infoblatt Service-Center / Ersatzteilversorgung).

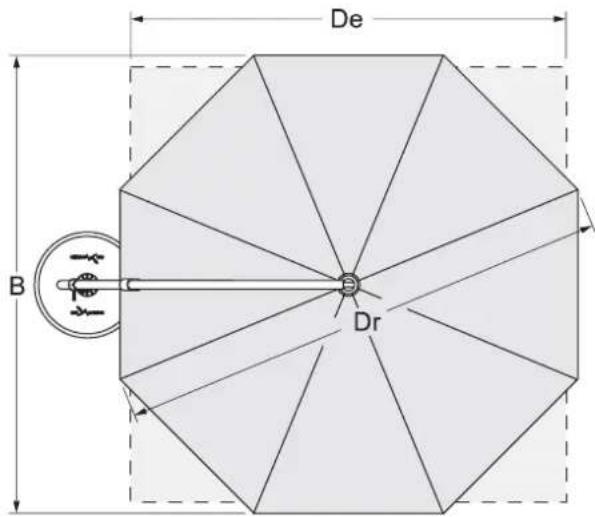

15.0 Technische Daten

Gesamthöhe (H): bei eingefahrenem Gleitrohr = ca. 2950 mm bei ausgefahrenem Gleitrohr = ca. 3050 mm

Durchgangshöhe (Hd) = ca. 2050 mm

Tiefe (T)/geschlossen: Schirmständer = ca. 1200mm Bodenstandner = ca. 1000mm

Tiefe (T)/geöffnet/4- Eckige Ausführung: Schirmständer = ca. 4100 mm Bodenständer = ca. 3850 mm

Tiefe (T)/geöffnet/8-eggige Ausführung: Schirmständer = ca.4100 mm Bodenständer = ca.3850 mm

Breite (B)/geschlossen:

Schirmständer = ca.880 mm

Bodenstander = ca. 500~mm

Breite (B) / geöffnet:

4-eggige Ausführung = ca. 3200 mm

8- Eckige Ausführung = ca. 3250 mm

Maße des Sonnenschutzbezuges:

4-eggige Ausfuhrung (De) = ca. 3200~mm

8-eckige Ausführung (Dr) = ca 3500~mm

Stand- und Gleitrohr

durchmesser = ca. 70~mm

Gewicht:

kompletter Ampelschirm = ca. 19,00 kg

Gewicht / Schirmbezug:

Polyester-4- Eckige Ausfuhrung = ca.1,85 kg

Polyester-8- Eckige Ausfuhrung = ca.1,65 kg

Polypropylene - 4- Eckige Ausführung = ca. 2,40 kg

Polypropylene - 8- Eckige Ausführung = ca. 2,10 kg

16.0 Garantie

Die Sun Garden GmbH, Emsdettener Straße 233, 48485 Neuenkirchen, gewährt auf ihre Produkte eine Garantie von 2 Jahren in der Weise, dass die Sun Garden GmbH Teile, die aufgrund von Material- oder Fabrikationsfehlern defekt geworden sind, nach ihrer Wahl austauscht oder repariert.

Von der Garantie ausgenommen sind:

a.) Schäden, die durch Nichtbeachtung der Montage- und Bedienungsanleitung oder durch eigenmächtige Reparaturen entstehen.
b.) Produkte, bei denen die Fabrikations-Nr. entfern oder zerstört ist.
c.) Schaden durch höhere Gewalt.

Zum Nachweis von Garantieansprüchen ist der vollständig ausgefüllte Garantieschein und der Kaufbeleg (Zahlungsbeleg) vorzulegen.

Die Garantiefrist beginnt mit dem Tag des Kaufes.

Zwecks Abwicklung von Garantieansprüchen gehen Sieitte folgendermahen vor:

• Füllen Sie den Garantieschein vollständig mit einer kurzen Mängelbeschreibung aus.
• Legen Sie ihren Kaufbeleg dem Garantieschein bei.
• Bringen Sie den kompletten Anteil (Einzelteile siehe Lieferumfang) zum Handler zusück, dieser übernimmt für Sie die Garantieabwicklung.

Durch diese Garantie werden die Mängelansprüche des Käufers auf Nacherfüllung,

Rücktritt, Minderung oder Schadenersatz gegen den Verkäfern nicht eingeschränkt.

Hinweis

Um weitere Beschädigungen zu vermeiden, verwenden Sie zum Transport des

Ampelschirmes nach Möglichkeit die Originalverpackung.

Garantieschein

Angaben des Typenschildes:

Käuferadresse:

Modell:

Fabrikations-Nr.:

Kaufdatum:

Händleradresse:

Handlerstempel und Unterschrift:

Mängelbeschreibung in Stichpunkten:

Operation Manual

Easy SunPARASOL Sunshade

Introduction

Sun Garden GmbH · Emsdettener Straße 233 · D-48485 Neuenkirchen

Internet: www.sun-garden.de
