BEDIENUNGSANLEITUNG LP60 WIFI Venta

RAUMLUFTEXPERTEN SEIT 1981

DE

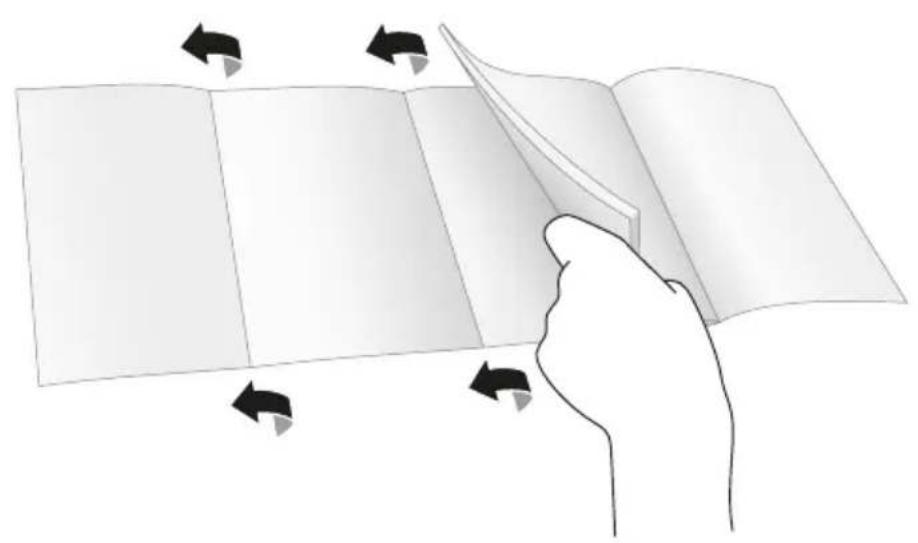

Ausklappseiten beachten!

Seite 1

EN

EG-Konformitätserkläragung

Der Hersteller / Inverkehrbringer

Venta-Luftwäscher GmbH

Weltestr. 5

88250 Weingarten

erklär hermit, dass folgende Produkte in der gelieferten Ausführung

ab Herstellungsdatum:

Luftreiniger / Luftbefeuchter

Air Purifier / Humidifier

LP60; LPH60 // LW60T, LW62T, LW62

from 16xxxxxxxxx

from 16xxxxxxxxx

Production date

den Bestimmungen folgender EU-Richtlinien entspricht:

Folgende harmonisierte Normen wurden angewendet:

These EG-Konformitäserklung verliert ihre Gültigkeit, wenn das Produkt ohne Zustimmung umgebaut oder verändert wird.

Weingarten, 01.02.2018

Ort, Datum Unterschrift

Wir sind überzeugt, dass der Venta Luftreiniger ihre Erwartungen übertreffen wird, und wünschen Ohnen viel Freude damit.

Bitte lessen Sie diese Bedienungsanleitung vollständig durch, bewahren Sie diese zur späteren Verwendung auf und beachten Sie die Sicherheitshinweise.

INHALT

Lieferumfang	1
Symbole	1
Sicherheitshinweise	2
Bestimmungsgemäß Verwendung 4
Technische Daten 4
Übersicht	5
Inbetriebnahme	5
Funktionen & Einstellungen	6
Wifi Konfiguration	7
Venta app	8
Reinigung & Wartung	9
Fehlerbehebung	9
Zubehör	10
Venta Düfte	10
Datenschutz	10
Garantie	11
Entsorgung	11

LIEFERUMFANG

1 × Venta Luftreiniger LP60 WiFi
2 × VENTAcel Filter (Vormontiert)
2 × Vorfilter (Vormontiert)
1 × Fernbedienung

Falls Teile fehlen oder beschädigt sind, wenden Sie sichitte an

DE [e-mail]
CH [e-mail]
AT [e-mail]

SYMBOL

Bitte lessen Sie diese Bedienungsanleitung aufmerksam durch und bewahren Sie diese für den späteren Gebrauch auf.

Achtung! Unfall- und Verletzungsgefahr sowie schwere Sachschäden möglich.

Das Gerät nicht im Freien oder in feuchter Umgebung verwenden.

SICHERHEITSHINWEISE

• Dieses Gerät ist für den Gebrauch durch Kinder ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder mentalen Fähigkeiten oder mit mangelhafter Erfahrung und Kenntnissen geeignet, sofern sie beaufsichtigt werden oder hinsichtlich der sicheren Verwendung des Gerätes unterwiesen wurden und die bestehenden Gefahren verstanden haben.
  Das Gerät ist kein Spielzeug für Kinder.
• Reinigung und Benutzerpflge darf nicht von Kindern unter 8 Jahren bzw. ohne Aufsicht durchgeführt werden.
• Das Gerät und dessen Netzkabel von Kindern unter 8 Jahren fernhalten.
• Unsachgemäß Verwendung kann das Gerät beschädigen und Körperverletzungen verursichen.
  Bedienungsanleitung vor der Inbetriebnahme vollständig durchleisen und zum späteren Nachschlagen gut aufbewahren.
• Das Gerät nur an geeignete Netzsteckdosen anschließen - Netzspannung gemäß den Typenschildangaben am Gerät.
• Ziehen Sie vor jedem Reinigungs- oder Wartungseingriff sowie zum Umstellen oder Transportieren des Gerätes den Netzstecker aus der Steckdose.
• Den Luftreiniger nie in Betriebnehmen, wenn die Netzanschlussleistung beschädigt ist.
• Ersatz-Netzanschlussleitungen müssen dem Typ, Kaltgerätestecker mit Kleeblattkupplung IEC 320 C5' entsprechen
• Den Luftreiniger nie in Betriebnehmen, wenn dieser heruntergefallen ist oder auf eine andere Art beschädigt wurde.

• Reparaturen an Elektrogeräten dürfen nur von Fachkräften durchgeführrt werden. Durch unsachgemäße Reparaturen konnen erhebliche Gefahren für den Benutzer entstehen.

• Setzen Sie sich keinesfalls auf das Gerät und legen Sie keine Gegenstände daraufuf.

• Stecken Sie keine Fremdgegenstände in das Gerät.
  Gerät nie in Wasser oder andere Flüssigkeiten tauchen.
• Niemals den Netzstecker am Kabel oder mit nassen Händen aus der Steckdoseziehen.

• Der Luftreinigerarf nur in komplettzusammengebautem Zustand in Betrieb genommen werden.
  Den Luftreiniger nur auf eine ebene, trockene Fläche stellen.

• Halten Sie zu Gegenständen und Wänden einen seitlichen Mindestabstand von mindestens 20 cm sowie nach oben von 50 cm.
  Das Gerät so aufstellen, dass es nicht umgeßen werden kann und dass niemand über das Gerät oder das Kabel stolpern kann.

• Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie das Gerät nicht gebrauchen.
• Niemals die Luftungsschlitze abdecken oder blockieren, um eine Überhitzung/Beschädigung des Gerätes zu verhindern.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der Venta Luftreiniger ist ein Haushaltsgerät zur Luftreinigung von Wohn-, Buro- und Aufenthaltsräumen.

Das Gerät ist nicht für den Außenbereich geeignet.

Jegliche anderweitige Verwendung oder Veränderung des Geräts wird als unsachgemäß Verwendung betrachtet. Der Hersteller haftet nicht für Schaden oder Verletzungen infolge einer unsachgemäßen Verwendung.

Ein nicht bestimmungsgemäßer Gebrauch kann Gesundheit und Leben gefährden. Dazu zählt der Einsatz unter folgenden Bedingungen:

In Räumen mit explosionsgeführdeten und/oder aggressiven Atmosphären.
- In Räumen mit hoher Lösemittelkonzentration.
In der Höhe von Schwimmbadern oder nassen Geländen.

TECHNISCHE DATEN

Modell LP60 WiFi
Für Räume* ≤ 75 m	2
Netzspannung	220-240V 50/60Hz
Drehzahlstufen 5
Schallpegel 19/29/40/46/51 dB(A)
Maße	61 × 30 × 52 cm
Gewicht	ca. 13kg
Leistungsaufnahme	ca. 7/8/14/21/33 W
Boost	60 dB(A) & 59 W

• bezogen auf eine Raumhöhe von max. 2,5m,
  Raumgroßeneignung in Abhängigkeit der Raumluftbelastung:
• Raumluftbelastung Leicht: Raumgroßeneignung bis ca. 75m^2 (> AQI 0 - 100)
• Raumluftbelastung Mittel: Raumgroßeneignung bis ca. 50 m² (> AQI 101 - 200)
• Raumluftbelastung Schwer: Raumgroßeneignung bis ca. 25m^2 (> AQI 201 - 500)

BERSICHT

1 Display
2 Ein-/Ausschalter
3 Duft-/Filterfach
4 Dufthalter
5Vorfilter
6 VENTAcel Filter

7 Duft-/Filterfach
8 Duffhalter
9Vorfilter
10 VENTAcel Filter
11 Kabelfach
12 Fernbedienung

01

INBETRIEBNAHME

Achtung! Sicherstellen, dass das Gerät ausgeschaltet und der Netzstecker gezogen ist.

01 Gerät auspacken und aufstellen. Duft-/Filterfach 3+7 öffnen, Vorfilter 5+9 entnahmen, VENTAcel Filter 6+10 entnahmen und auspacken.
02 VENTAcel Filter 6+10 und Vorfilter 5+9 wieder einsetzen.
03 Duft-/Filterfach 3+7 schlieben.
04 Duft einsetzen: Duft-/Filterfach 3 oder 7 öffnen. Duftkappe durch Drehen öffnen und in Dufthalter 8 einsetzen. Bis zu jeweils drei Düfte in Dufthalter 4+8 einsetzen. Duft-/Filterfach 3/7 schlieben.
05 Display 1 in gewünschte Position bringen (3 Positionen möglich).
06 Netzkabel durch Auf- bzw. Abwickeln im Kabelfach 11 auf gewünschte Länge bringen.

Achtung! Kupplung des Netzkabels muss fest im Gerät eingesteckt sein!

Batteriesicherung und Schutzfolie an Fernbedienung 12 entfernen.

Netzstecker an Steckdose einstecken und Gerät am Ein-/Ausschalter 2 einschalten bzw. mit der Fernbedienung 12 einschalten.

ON/OFE

Einstellen der Lüfterstufe

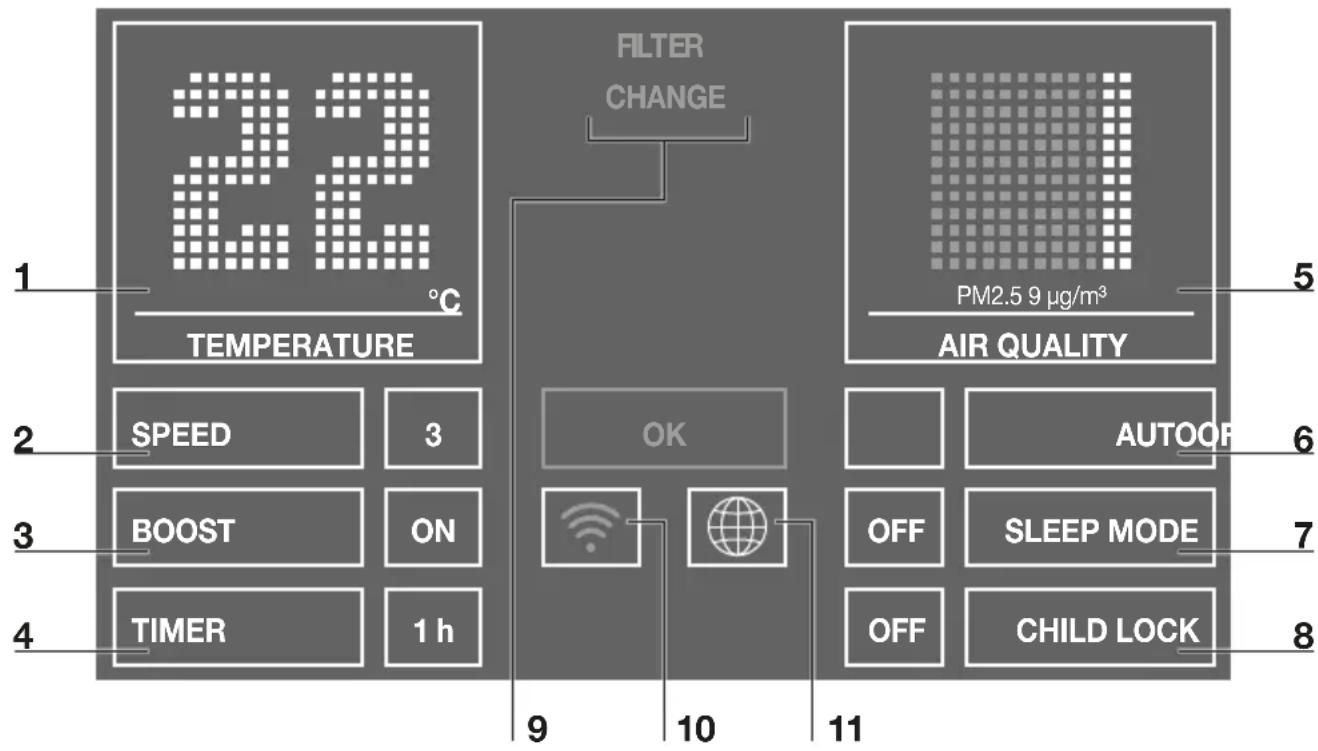

FUNKTIONEN, EINSTELLUNGEN & ANZEIGEN

Die gewünschte Einstellung kann durch kurzes Berühren auf die jeweilige Funktion gewählt bzw. geändert werden.

Funktion Einstellung

1 Temperatur/Luftfeuchtigkeit

Temperatur oder Luftfeuchtigkeit anzeigen. 3 Sek. halten, um zwischen ^ C und ^ zu wechseln.

2 Geschwindigkeit Lüfterstufe 1 (schwach) - 5 (stark).

3 Boost OFF / ON Für max. Reinigungslistung

4 Zeitvorwahr OFF/1/3/5/7/9h (Stunden). Nach Ablauf der ein-gestellten Stunden schaltet sich das Gerät automatisch ab.

5 Luftqualität (EPA)	PM2.5 μg/m3	AQI US
	0-12	0-50	Gut	GRÜN
	13-35	51-100	Moderat	GELB
	36-55	101-150	Ungesund für empfind- liche Personengruppen
	56-150	151-200	Ungesund	ROT
	151-250	201-300	Sehr ungesund	VIOLETT
	251-500	301-500	Gefährlich	BRAUN

6 Auto OFF Gerät lauft mit eingestellter Lüfterstufe 1 - 5. ON Je nach Luftqualität im Raum regelt das Gerät automa- tisch die Lüfterstufen 1 - 5 (Boost wird damit nicht aktiviert).
7 Nachtmodus	OFF / ON Gerät reduziert die Lüfterstufe auf 1 und dimmt das Display. Eine manuelle Änderung der Luftstromstände ist jederzeit möglich. Die Luftqualität wird nicht angezeigt.
8 Kindersicherung	OFF / ON 3 Sek. halten zum Aktivieren / Deaktivieren der Tastensprerre.
9 Hinweise Anzeige und Bestätigung von Hinweismeldungen.
10 WiFi Anzeige und Konfiguration der WiFi-Verbindung grau: WiFi deaktiviert grün: WiFi-Verbindung hergestellt (local access) blau: WiFi-Verbindung hergestellt (full access) rot: keine WiFi-Verbindung.itte überprüfen Sie in der WiFi Kconfiguration Ihr Netzwerk und WiFi-Password. Fol- gen Sie den Hinweisen in „WIFI KCONFIGURATION".

11 Sprachauswahl

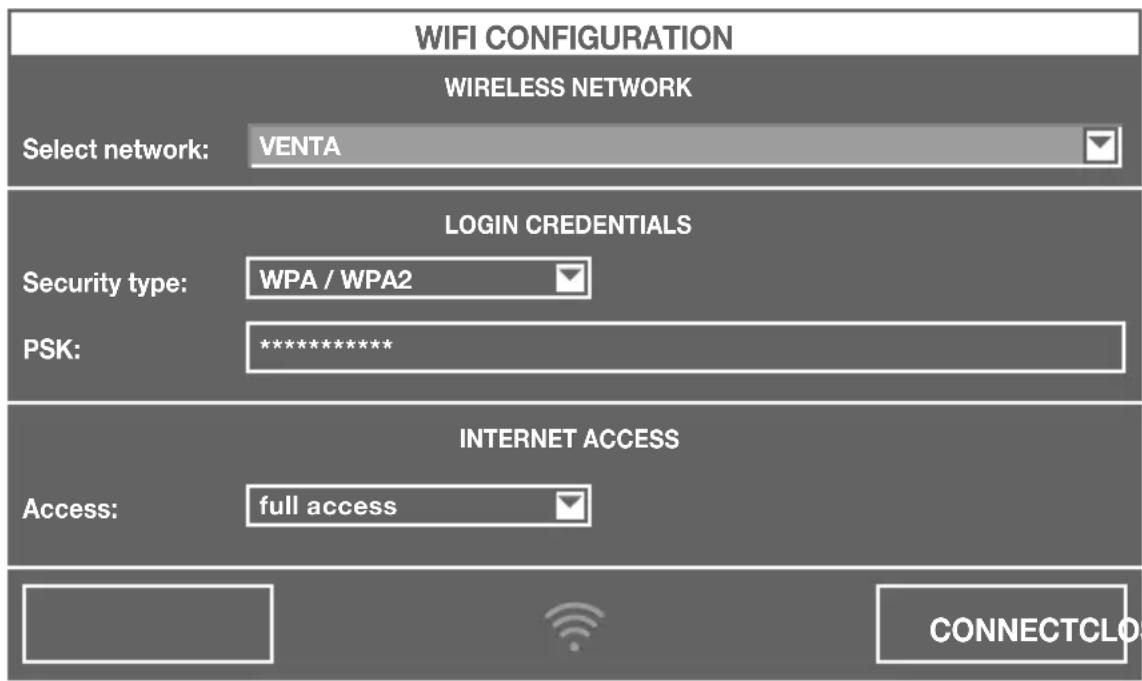

WIFI KONFIGURATION

WiFi Anzeige 10 3 sek. halten, um in die WiFi Konfiguration zu gelangen. Wahlen Sie bei „Select network" in der DropDown-Liste Ihr Netzwerk aus. Der „Security Type" wird automatisch eingestellt, sobald das Netzwerk ausgewählt wurde.itte geben Sie in dem Feld „PSK" (Eingabemodus ASCII) Ihr WLAN-Password/

WLAN-Schlüssel ein und bestätigen Sie mit der ENTER-Taste. Enthält Ihr Password Sonderzeichen oder Umlaute, die nicht auf der Tastatur abgebildet sind, können Sie Ihr gesamtes Password auf der Website zu einem HEX-Code generieren: www.venta-luftwaescher.de

Bitte geben Sie nun in dem Feld „PSK“ (Eingabemodus HEX) ihren generierten HEX-Code ein und bestätigen Sie mit der ENTER-Taste. Wahlen Sie unter „Access“ die von Ihnen gewünschte Internetzugriffsberechtigung aus.

full access: Zugang zu allen Komfortnutzungen der App.

local access: lokaler Zugang zur Nutzung der App.

Betätigkeiten Sie die Taste CONNECT, um die WiFi-Verbindung zur aufzubauen.

WiFi Anzeige grün: Verbindung WiFi hergestellt (local access)

WiFi Anzeige blau: Verbindung WiFi hergestellt (full access)

WiFi Anzeige rot: keine WiFi Verbindung. Prüfen Sie erneut Ihr Netzwerk und WLAN-Password.

WiFi Anzeige grau: WiFi deaktiviert

Durch Betätigten der Taste CLOSE gelangen Sie wieder in das Bedienfeld des Gerätes. Durch Berühren der WiFi Anzeige 10 kann die WiFi-Verbindung aktiviert bzw. deaktiviert werden. Wenn die WiFi-Verbindung deaktiviert ist, verbindet sich das Gerät nicht mit der Venta App.

VENTA APP

Die Gerätefunktionen können mithilfe der Venta App erweitert und kontrolliert werden. Die Venta App ist verfügbar für Smartphones und Tablets.itte laden Sie die Venta App herunter unter: www.venta-luftwaescher.de oder nutzen Sie den QR-Code.

Folgen Sie nun den Anweisungen auf dem Bildschirm Ihres Smartphones/Tablets.

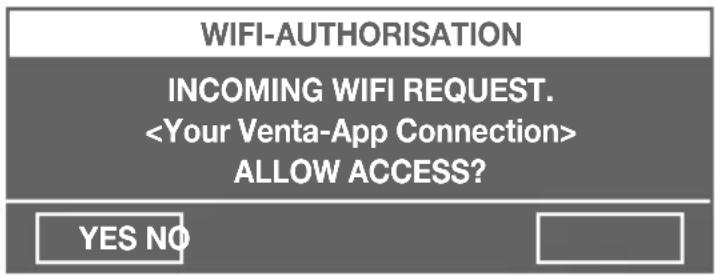

Beim Verbindungsaufbau der App zum Gerät ertönt ein Signalton am Gerät.itte bestätigten Sie nun am Gerät den Verbindungsaufbau zu Ihr dem Smartphone/Tablet.

A - B REINIGUNG & PFLEGGE

Achtung! Sicherstellen, dass das Gerät ausgeschaltet und der Netzstecker gezogen ist.

Hinweis / Intervall Maßnahmen

A Filter change

Duft-/Filterfach 3+7 öffnen, Vorfilter 5+9 entnahmen. VENTAcel Filter 6+10 entnahmen und erneuern. Gerät wieder montieren und OK-Anzeige im Display berühren und 3 Sek. halten bis sie erlischt.

Die Lebensdauer eines Filters beträgt ca. 1 Jahr (bei 24-h Dauerbetrieb). Die Filternutzungsdauer hängt von der Betriebsstundenzahl und von der Luftqualität im Raum ab (Wechselanzeige erscheint dazu im interaktiven Touchdisplay).

B Empfehlung alle 1-2 Monate bzw. je nach Bedarf

Duft-/Filterfach 3+7 öffnen, Vorfilter 5+9 entnahmen und absaugen oder abspulen.itte beachten:Vorfilter muss vor Einbau vollständig trocken sein! Gerät wieder montieren.

FEHLERBEHEBUNG

Problem Lösung

Gerät Funktioniert nicht. Netzstecker einstecken.

Kupplung der Netzleitung in das Gerät einstecken.

Sollten Sie ein Problem mithilfe der aufgeführten Informationen nicht beheben können, wenden Sie sichitte an den VENTA-Kundenservice:

DE [phone], www.venta-luftwaescher.de

AT 05572 202 539, www.venta.at

CH 041 781 15 15, www.venta-luftwaescher.ch

Article Verpackungseinheit / Stk.

Filter

VENTAcel Filter 1 / 2

VENTAcarb Filter 1 / 2

Dufte 3

Zubehör kann Telefonisch oder Online bezogen werden. Fordern Sie Ihr kostenlose Aroma Kapsel an:

DE (0751) 5008 88, www.venta-luftwaescher.de

AT 05572 202 539, www.venta.at

CH 0417811515,www.venta-luftwaescher.ch

VENTA DÜFTE

Die Venta Düfte wurden speziell für Venta Luftwäscher GmbH entwickelt und sind aus 100% ätherischen Ölen und der Natur angelehten Düften.

Anwendungsbereich: Nur in vorgesehenen Dufthalter des Luftwäschers/Luftreinigers (LW60T, LW60T WiFi, LW62 WiFi, LW62T WiFi, LP60, LP60 WiFi, LPH60 WiFi) einsetzen.itte Hinweise in der Bedienungsanleitung beachten.Aroma Kapsel nicht gewaltsam offnen. Entsorgung: Verbrauchte Aroma Kapsel mit dem Hausmull entsorgen. Haltbarkeit: nach dem Offnen innerhalb von 20 Tagen aufbrauchen. Dosierung: Durch Drehen der Duftkappe kann die Intensitat des Duftes reguliert werden.

DATENSCHUTZ

Ohr.
Ihre Daten werden durch Venta Luftwäscher GmbH vertraulich behandelt. Wenn sich ihre personlichen Daten andern oder Sie Fragen zu unserem Umgang mit Ihren Daten haben, wenden Sie sichitte an den Venta Kundendienst:

DE [phone], www.venta-luftwaescher.de
AT 05572 202 539, www.venta.at
CH 041 781 15 15, www.venta-luftwaescher.ch

Weitere Informationen zum Thema Datenschutz finden Sie in unseren Datenschutzrichtlinien unter www.venta-luftwaescher.de, www.venta.at, www.venta-luftwaescher.ch

GARANTIE

Die Firma Venta-Luftwäscher GmbH leistet 2 Jahre Garantie auf schadhafte Teile und Arbeitslohn Ihres Luftreinigers. Der Geltungsbereich der Garantie liegt innerhalb der Europäischen Union. Für alle anderen Länder gilt der Geltungsbereich ausschließlich für das Land, in dem das Gerät erworben wurde. Als Garantienachweis gilt ein gultiger Kaufbeleg.

ENTSORGUNG

Das Symbol „durchgestrichene Mulltonne" erfordert die separate Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) sowie verbrauchten Batterien. Solche Geräte können gefährliche und umweltgefährdende Stoffe enthalten. Diese Produkte sind an einer ausgewiesenen Sammelstelle für

das Recycling von elektrischen und elektronischen Geräten zu entsorgen und dürfen nicht im unsortingen Hausmüll entsorgt werden. Verbrauchte Batterien gehören nicht in den Hausmüll. Geben Sie diese bei entsprechenden Sammelstellen oder im Handel ab. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Informationen wenden Sie sichitte an die örtlichen Behörden.

Kinder dürfen auf keinen Fall mit Kunststoffbeuteln und Verpackungsmaterial spei- len, da Verletzungs- bzw. Erstickungsgefahr besteht. Solches Material safer lagern oder auf umweltfreundliche Weise entsorgen.

THANK YOU!
