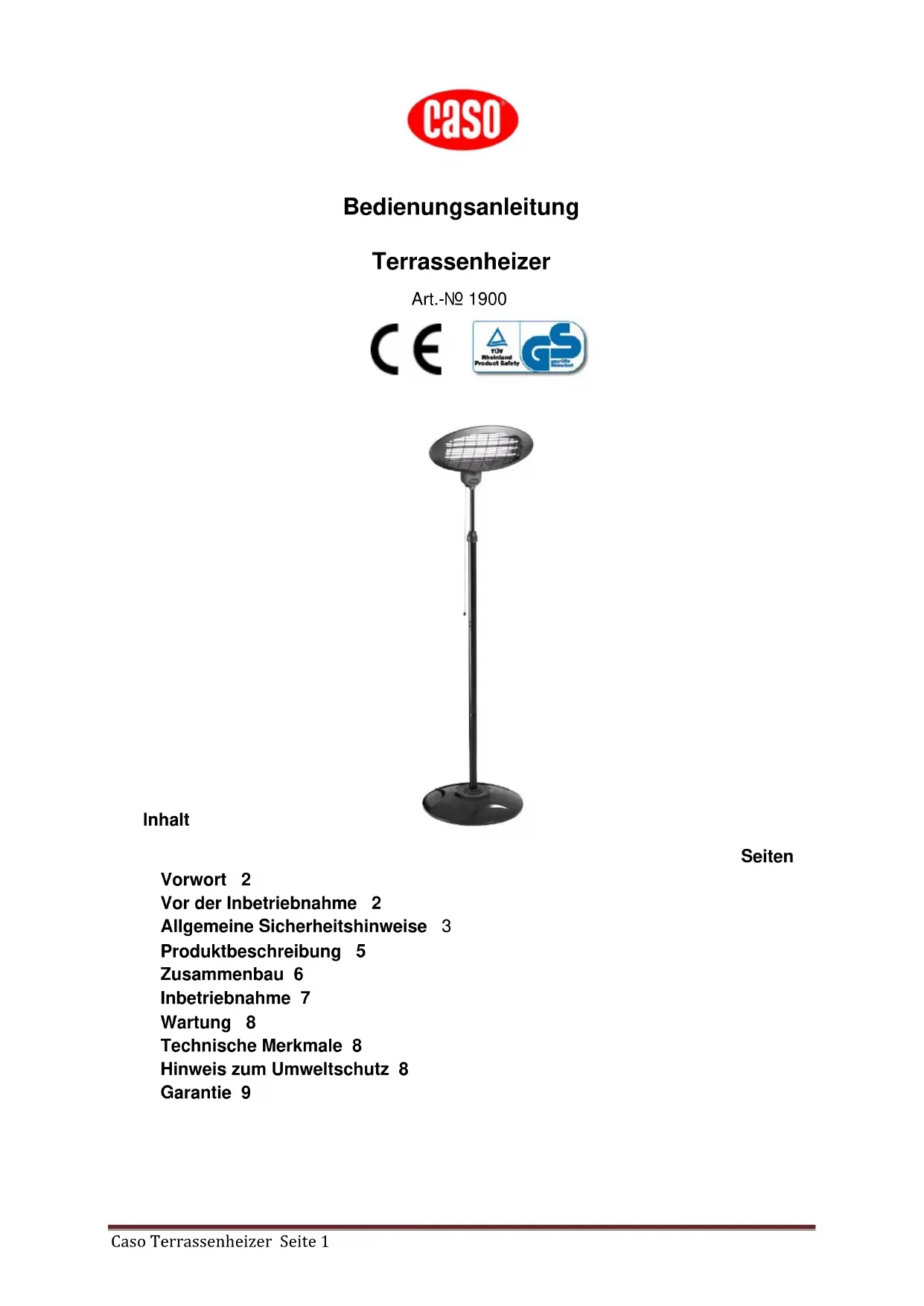

BEDIENUNGSANLEITUNG 1900 CASO

Vor der Inbetriebnahme 2

Allgemeine Sicherheitshinweise 3

Produktbeschreibung 5

Zusammenbau 6

Inbetriebnahme 7

Wartung 8

Technische Merkmale 8

Hinweis zum Umweltschutz 8

Garantie 9

Braukmann GmbH
Raiffeisenstraße 9
D-59757 Arnsberg

Tel.: [phone] / 54 76 6 - 99 Fax: [phone] / 54 76 6 - 77

eMail: [e-mail] Internet: www.caso-germany.de

Dokument-No: 1900 07.08.2011 © 2011 Braukmann GmbH

Vorwort

Sehr geehrte Kundin, sehr geehrter Kunde,

bitte lessen Sie diese Bedienungsanleitung sorgfältig und vollständig durch bevor Sie den Terrassenheizer in Betriebnehmen.

Beachten Sie insbesondere die Hinweise zur Sicherheit auf den folgenden Seiten.

Bewahren Sie diese Anleitung zum späteren Nachschlagen auf, und geben Sie die Unterlagen an einen eventuellen Nachbesitzer weiter.

Vor der Inbetriebnahme

Kontrollieren Sie das Gerät auf sightbare Schäden.

Das Stromkabel und der Stecker dürfen keine Schäden aufweisen. Bemerken Sie einen Schaden, ist vor der Inbetriebnahme eine Kontrolle durch einen qualifizierten Kundendienst vorzunehmen, um Gefährdungen zu vermeiden.

Allgemeine Hinweise

Das Gerät wurde auf Funktionstüchtigkeit geprüft, davon kann es während des Transportes zu Beschädigungen kommt.itte überprüfen sie das Gerät,sofar nach Erhalt, auf einwandfrei Zustand.

Werfen Sieitte den Umkarton Ihres Terrassenhezers nicht weg. Sie benotigen hinn eventuell zur Aufbewahrung, beim Umzug oder wenn Sie das Gerat bei eventuellen Schaden an unsere Service-Stelle senden müssen.

Allgemeine Sicherheitshinweise

Das von Ihnen erworbene Produkt entspricht dem Stand der Technik und den anerkannten Sicherheitstechnischen Regeln, trotzdem konnen Gefahren entstehen. Betreiben Sieitte den Terrassenheizer nur in einwandfreiem Zustand und unter Beachtung dieser Bedienungsanleitung. Das Gerat nur fur seinen bestimmungsmassigen Einsatzzweck verwenden. Das Gerat ist fur den privaten Gebrauch ausgelegt und fur gewerbliche Zwecke ungeeignet. Bei Zeeckentfremdung erlischt der Garantieanspruch.

Aufgrund ständiger technischer Verbesserungen können Änderungen in der Bedienungsanleitung auftreten.

Wichtige Hinweise

Wenn Elektrogeräte benutzt werden, müssen immer alle allgemeinen Sicherheitshinweise beachtet werden; das gilt auch für die folgenden:

1. Um einen elektrischen Schlag zu vermeiden, halten Sie das Gerät fern von Wasser oder jeder anderen Flüssigkeit. Auch Netzkabel und Netzstecker sollenn niemals mit Flüssigkeiten in Berührung kommt.
2. Berühren Sie das Gerät niemals mit nassen Händen.

3. Achtung Verbrennungsgefahr: Berühren Sie nie den Heizer, wenn das Gerät in Betrieb ist. Auch wenn das Gerät ausgescheltet ist, seien Sieitte vorsichtig. Der Heizer ist noch langle nach dem Betrieb sehr hei, auch wenn er nicht mehr gluft.
   4.itte drehen Sie das Heizelement nicht, wenn der Terrassenheizer in Betrieb ist.Warten Sie ca. 15 Minuten nach dem Ausschalten des Gerates, bis Sie das Heizelement drehen oder verstellen.
   5.itte legen Sie keine Tcher oder Decken uber die Hezung.
   6.itte benutzen Sie den Terrassenheizer nicht als Wäschetrockner.
   7.itte schalten Sie den Terrassenheizer in folgenden Falleim mer aus und uberprüfen Si, dass das Gerat von der Stromzufuhr getrennt ist:

4. nach dem Gebrauch
   im Falle einer Störung
   vor der Reinigung

5. wenn das Gerät umgefallen ist

6. wenn der Heizer beschädigt ist

7. Das Gerät weder öffnen, noch verändern. Die Reparaturen dürfen nur und ausschließlich von hierzu autorisiertem Personal ausgeführten werden. Durch nicht autorisierte Reparaturen verliert die Garantie ihre Gültigkeit.

8. Personen, die aufgrund ihrer körperlichen, geistigen oder motorischen Fähigkeiten nicht in der Lage sind das Gerät safer zu bedienen, dürfen das Gerät nur unter Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
9. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
10. Dieses bewegliche Gerät ist sowohl für die Benutzung im Freien als auch in geschlossenen Räumen ausgelegt. Die Garantie gilt nicht bei professioneller Nutzung. Auch wenn der Terrassenheizer im Freien benutzt wird, daß der Hauptstecker nur im Inneren angeschlossen sein.
11. Dieses Gerat ist nicht mit einem thermischen Schutz gegenüber der Raumtemperatur ausgerüstet. Verwenden Sie den Heizstrahler nicht in kleinen Räumen, wenn sie mit Personen belegt sind, die nicht in der Lage sind den Raum selbständig zu verlassen, es sei dessandige Beaufsichtigung ist gewährleistet.
12. Die elektrische Installation und der Gebrauch Ihres Gerätes müssen mit den Sicherheitsstandards in Ihr dem Land übereinstimmen.
13. Stellen Sie keine leicht brennbaren Gegenstände in die Nähe des Terrassenhezers, wenn er eingeschaltet ist. Brandgefahr! Vergewissem Sie sich, dass sich alle Benutzer dieser Gefahr

Caso

bewusst sind und sich entsprechend verhalten.

1. Wenn Sie Fragen hinsichtlich der Installation haben, wenden Sie sichitte an einen qualifizierten Elektriker.

2. Kinder, ätere und schwache Menschen sind sich nicht immer der Gefahren bewusst, die von der Benutzung elektrischer Geräte, ausgehen. Lassen Sie das Gerät niemals unbeaufsichtigt während es in Betrieb ist.

3. Stellen Sie das Gerät so auf, dass es in der Nähe der Steckdose steht und der Stecker zugänglich ist.

4. Benutzen Sie das Gerät nur, wenn es auf einem ebenen und stabilen Untergrund stehen.

5. Ziehen Sie nach jedem Gebrauch und vor jeder Reinigung den Stromstecker aus der Steckdose.

6. Setzen Sie das Gerät niemals schlechten Witterungsgverhältnissen (Sturm, Regen, Schnee, Gewitter usw.) aus.

21.itte benutzen Sie den Terrassenheizer nicht mit einem Timer,Programmierer oder einer anderen Vorrichtung, die die Hezung automatisch einschaltet. Es besteht Brandgefahr, wenn die Hezung in eine falsche Position gestellt oder abgedeckt wurde.

1. Die Hezungarf sich nicht unmittelbar unterhalb des Stromanschlusses befinden.

2. Der Hersteller ist stets bemührt, jeder Produkt mit der hochstmögenen Qualität und Sicherheit auszustatten,riotzdem ist es, wie bei jedem Elektrogerät,unerlösslich,dass grundlegende Sicherheitsvorkehrungen getroffen werden, um möglichche Gefahren fur Personen,bzw.Sachgegenstände zu vermeiden.Vor dem ersten Gebrauch sowie auch danach in regelmäßigen Abständen muss das Stromkabel kontrolliert werden,um Sicherzustellen,dass es unbeschädigt ist.Sollte es beschädigt sein,dann darf das Gerät nicht mehr an die Stromversorgung angeschlossen werden und das Produkt muss unverzüglich zu einem autorisierten Service-Center oder zu ihrem Handler gebracht werden.

3. Benutzen Sie das Gerät nicht in unmittelbarer Höhe einer Badewanne, einer Dusche oder einem Swimmingpool.

4. Benutzen Sie das Gerät nicht, wenn es umgefallen ist.

5. Dieses elektrische Gerät entspricht den technischen und elektronikten Sicherheitsstandards.

6. Der Terrassenheizer ist mit einem Sicherheitsschalter ausgestattet, der das Gerät automatisch ausschaltet, sobald es sich in Schieflage befindet. In aufrechter Position schaltet der Sicherheitsschalter den Terrassenheizer automatisch wieder an.

7. Elektrische Heizelemente entwickeln während der Benutzung hohe Temperatoren; diese können zu Verbrennungen führen. Vergewissern Sie sich, dass sich alle Benutzer dieser Gefahr bewusst sind.

8. WARNUNG: Dieses Gerät ist nicht damit bestimmt durch Personen (einschließlich Kindern), mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, es sei dann sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Einweisung wie das Gerät zu benutzen ist.

Spannung

Dieses Gerät ist ausgelegt für eine Spannung von 230 Volt. Kontrollieren Sie, ob der Netzanschluss mit den Angaben auf dem Typenschild des Geräts übereinstimmt. Soltte der Terrassenheizer in einem anderen Land benutzt werden als in dem, in dem er gkauft wurde,

laffen Sieihn von einem anerkannten Service Center prufen. Standards variieren von Land zu Land.

Vorsicht: Bevor Sie das Gerät zusammenbauen oder bewegen, vergewissern Sie sich, dass die Stromzufahr des Heizens unterbrochen ist. Überprüfen Sie, dass das Stromkabel an einen 30mA Differenzial-Schalter angeschlossen ist.

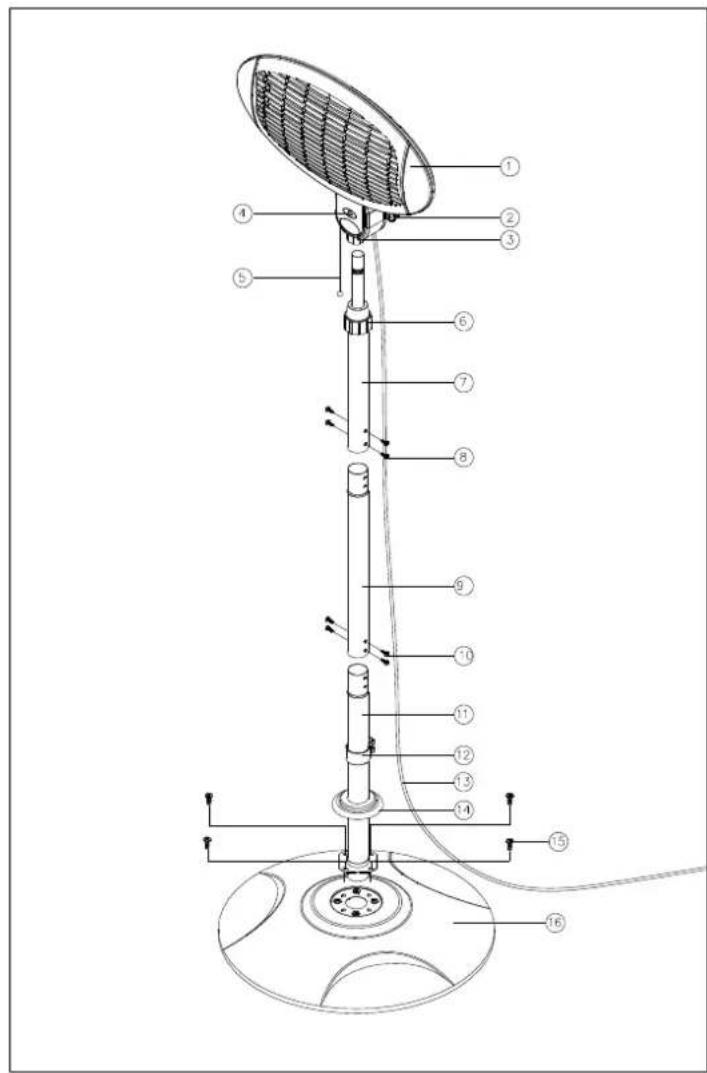

Produktbeschreibung

1. Heizelement 9. Mittleres Standrohr
   2.Drehknopf 10.3-M5x6 Schrauben
2. Gehäuse 11. Unteres Standrohr
3. Heizstufenanzeige 12. Klammer
4. Zugschalter 13. Netzanschlusskabel
5. Feststellschraube 14. Fußabdeckung
6. Oberes Standrohr 15.4-M6x30 Schrauben
7. 3-M5x6 Schrauben 16.FuB

Im Lieferumfang enthalten sind:

8-M5x6 Schrauben, 4-M6x30 Schrauben, 1 Klammer und 1-M4x8 Schraube

Zusammenbau

Bevor Sie das Gerät aufbauen, müssen Sie den elektrischen Anschluss vom Hauptschalter trennen.

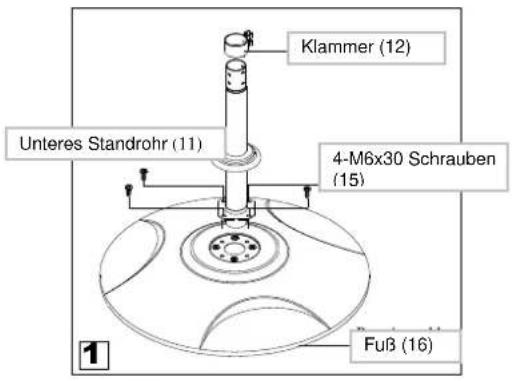

Setzen Sie dasunte Standrohr (11) in den FuB 16),setzen Sie die 4-M6x30 Schrauben (15) in den FuB und schrauben Sie dasunte Standrohr mit dem FuB fest. Stecken Sie die Klammer (12) auf dasunte Standrohr (11) (Abb.1).

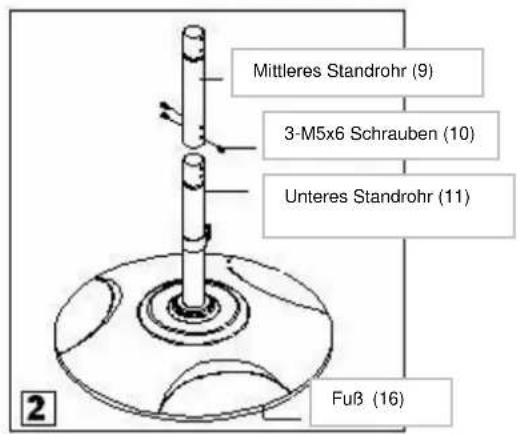

Verschrauben Sie das untere Standrohr (11) mit dem mittleren Standrohr (9). Verwenden Sie dazu die 3-M5x6 Schrauben (10) (Abb.2).

Caso

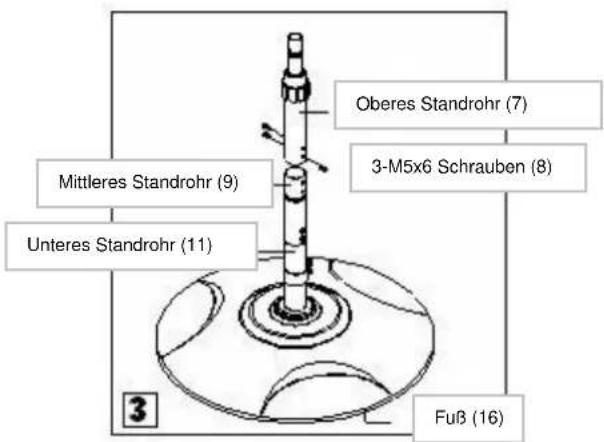

Verschrauben Sie das obere Standrohr (7) mit dem mittleren Standrohr (9). Verwenden Sie dazu die 3-M5x6 Schrauben (8) (Abb. 3).

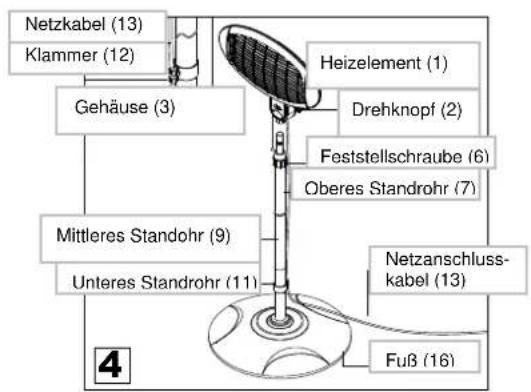

Setzen Sie das Heizelement (1) auf das obere Standrohr (7) und befestigen Sie es, indem Sie den Drehknopf (2) nach rechts dreiben. Vergewissern Sie sich, dass das Heizelement richtig festgeschraubt ist. Stecken Sie nun das Netzanschlusskabel (13) in die Klammer (12) (Abb. 4).

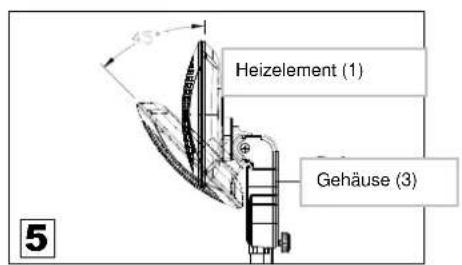

Das Heizelement ist im Winkel von 0^ - 45^ verstellbar (Abb. 5).

Inbetriebnahme

Der Terrassenheizer wird mit dem Zugschafter (5) eingeschaltet.

1 x ziehen -Position 1
2xziehen Position 2
3xziehen Position 3
4x ziehen Position 0 (Aus)

Wenn das Gerät eingeschaltet wird, bemerkt man eine keine Vibration, die aber nach einigen Sekunden wieder aufhört.

Mit Hilfe der Feststellschraube (6) ist der Terrassenheizer hohenverstellbar - von1, 60m bis 1,90m.

Heizleistung:

Position 0 = aus

Position 1 = 650W (normale Energie)

Position 2 = 1350 W (Zwischenenergie)

Position 3 = 2000W (volle Energie)

Wartung

• Reinigen Sie das Gerät nur mit einem trocknen oder einem leicht feuchten Tuch. Vor dem Reinigen die Stromzufuhr unterbrechen

Technische Merkmale

Article1900

Anschluss: 230V 50Hz

Spannung: 2000 Watt

Grosse: verstellbar von 1,60 bis 1,90m

Gewicht: ca. 8kg

Heizstufen: 3

Kabellange: ca. 6m

Der Hersteller, der Verkäufe sowie der Importeur erklaren sich nur dann für die Sicherheit, die Zuverlösigkeit sowie die Leistungen des Gerats verantwortlich, wenn:

• das Gerät entsprechend den Gebrauchsanweisungen benutzt wird:
  die elektrische Strom-Anlage der Unterkunft, in der das Gerät benutzt wird, den IEC-Normen entspricht:
• die Montage, die Zusätze, die Änderungen, beziehungsweise Reparaturen von hierzu qualifiziertem Personal ausgeführten werden.

Ausgehend von der kontinuierlichen technologischen Forschung auf thism Gebiet, behalten wir uns das Recht vor, ohne Ankündigung sowohl technische als auch Funktionelle Änderungen an dem Produkt vorzunehmen.

Hinweise zum Umweltschutz

Entsorgen Sie die Verpackung sortenrein.

Falls Sie diesen Gerät irgendwann entsorgen,müssen,beachten Sieitte,dass

elektrische Geräte nicht über den normalen Haushaltsabfall entsorgt werden sondern an einem Sammelpunkt für Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist daraufhin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.itte Fragen Si bei Ihr Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

Wir gewähren Ihnen auf den caso Terrassenheizer

2 Jahre GARANTIE

(Bei gewerbblicher Nutzung von mehr als 2 Stunden tätiglich erlischt die Garantie).

Für these Produkt übernehmen wir beginnend vom Verkaufsdatum 24 Monate

Garantie für Mängel, die auf Fertigungs- oder Werkstofffehler zurückzuführen sind. Ihr gesetzlichen Gewährleistungsansprüche nach §439 ff. BGB-E bleiben hiervon unberührt. In der Garantie nicht enthalten sind Schäden, die durch unsachgemäß Behandlung oder Einsatz entstanden sind, sowie Mängel, welche die Funktion oder den Wert des Gerätes nur gingfugig beeinflussen. Weitergehend sind Verschleibeiteile, Transportschäden, soweit wir dies nicht zu verantworten haben, sowie Schäden, die durch nicht von uns durchgeführte Reparaturen entstanden sind, vom Garantieanspruch ausgeschlossen.

Bei berechtigten Reklamationen werden wir das mangelhafte Gerät nach unserer Wahl reparieren oder gegen ein mängelfreies Gerät austauschen.

Offene Mangel sind innerhalb von 14 Tagen nach Lieferung anzuzeigen. Weitere Ansprüche sind ausgeschlossen.

Zur Geltendmachung eines Garantieanspruches setzen Sie sichitte vor einer Rücksendung (immer mit Kaufbeleg) mit uns in Verbindung.

Braukmann GmbH
Raiffeisenstraße 9
59757 Arnsberg

Reparaturen, die nicht der Garantiepflicht unterliegen, werden billigst berechnet.

Braukmann GmbH
Raiffeisenstraße 9
59757 Arnsberg
