JetStream Rackmount TLSF1024 - Schalter TP-LINK - Kostenlose Bedienungsanleitung

Produkttyp	Netzwerk-Switch
Marke	TP-Link
Modell	JetStream Rackmount TLSF1024
Kategorie	Nicht verwalteter Switch
Anzahl der Ports	24 RJ45-Ports
Porttyp	10/100 Mbit/s (Fast Ethernet)
Übertragungsgeschwindigkeit	10/100 Mbit/s
Montage	Desktop oder 19-Zoll-Rack (1U)
Stromversorgung	100-240 V AC, 50/60 Hz (intern)
Stromverbrauch	Ca. 5 W (geschätzt)
Abmessungen (B x T x H)	440 x 200 x 44 mm
Gewicht	Ca. 2,0 kg
Betriebstemperatur	0 bis 40 °C
Betriebsfeuchtigkeit	10 % bis 90 % nicht kondensierend
Montagezubehör inbegriffen	Rackwinkel, Schrauben, Gummifüße
Sicherheit	Nicht zerlegen, Wasser vermeiden
Garantie	TP-Link beschränkte Garantie (Dauer auf Verpackung)
Wartung	Vor Reinigung Netzstecker ziehen, trockenes Tuch verwenden
Reinigung	Weiches, trockenes Tuch; keine Flüssigkeiten verwenden
Reparierbarkeit	Nicht selbst reparieren; TP-Link-Support kontaktieren
Hauptfunktionen	Nicht verwaltete Switching, automatische MDI/MDIX-Erkennung

Häufig gestellte Fragen - JetStream Rackmount TLSF1024 TP-LINK

Wie installiere ich den Switch auf einer ebenen Fläche?

Stellen Sie den Switch auf eine ebene und stabile Oberfläche. Entfernen Sie die Schutzfolien von den Klebestellen der mitgelieferten Gummifüße, drehen Sie das Gerät um und befestigen Sie die Füße an den vier Ecken.

Wie montiere ich den Switch im Rack?

Überprüfen Sie die Erdung und Stabilität des Racks. Befestigen Sie die Montagewinkel an jeder Seite des Switches mit den mitgelieferten Schrauben, und verwenden Sie dann geeignete Bolzen (nicht im Lieferumfang), um es im Rack zu befestigen.

Welche Kabel verwende ich zum Anschließen von Geräten?

Verwenden Sie standardmäßige Ethernet-Kabel (Kategorie 5e oder höher) mit RJ45-Steckern. Der Switch unterstützt automatische MDI/MDIX-Erkennung, daher können Sie sowohl gerade als auch gekreuzte Kabel verwenden.

Wie schalte ich den Switch ein?

Schließen Sie das mitgelieferte Netzkabel an die Stromversorgungsbuchse des Switches an und stecken Sie das andere Ende in eine Steckdose. Der Switch schaltet sich automatisch ein.

Was tun, wenn ein Port nicht funktioniert?

Überprüfen Sie, ob das Kabel richtig eingesteckt und nicht beschädigt ist. Versuchen Sie, ein anderes Gerät an denselben Port anzuschließen. Falls das Problem weiterhin besteht, starten Sie den Switch neu, indem Sie ihn aus- und wieder einstecken.

Ist der Switch mit Gigabit Ethernet kompatibel?

Nein, dieses Modell ist ein Fast-Ethernet-Switch (10/100 Mbit/s). Für Gigabit-Geschwindigkeiten wählen Sie ein Gigabit-kompatibles Modell (z. B. TL-SG1024).

Kann ich den Switch mit einem Router verwenden?

Ja, schließen Sie einfach ein Ethernet-Kabel zwischen einem LAN-Port Ihres Routers und einem beliebigen Port des Switches an. Der Switch erweitert Ihr kabelgebundenes Netzwerk ohne zusätzliche Konfiguration.

Wie reinige ich den Switch?

Ziehen Sie vor der Reinigung den Netzstecker. Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche abzuwischen. Verwenden Sie keine Flüssigkeiten, Sprays oder scheuernde Reinigungsmittel.

Was tun bei einer Störung oder Fehlfunktion?

Versuchen Sie nicht, das Gerät selbst zu reparieren. Kontaktieren Sie den TP-Link-Support oder konsultieren Sie die Garantie für Reparatur- oder Austauschmöglichkeiten.

Wie lange beträgt die Garantiezeit?

Die Dauer der TP-Link beschränkten Garantie ist auf der Produktverpackung angegeben. In der Regel beträgt sie 3 Jahre für nicht verwaltete Switches, aber überprüfen Sie Ihre Verpackung zur Bestätigung.

BEDIENUNGSANLEITUNG JetStream Rackmount TLSF1024 TP-LINK

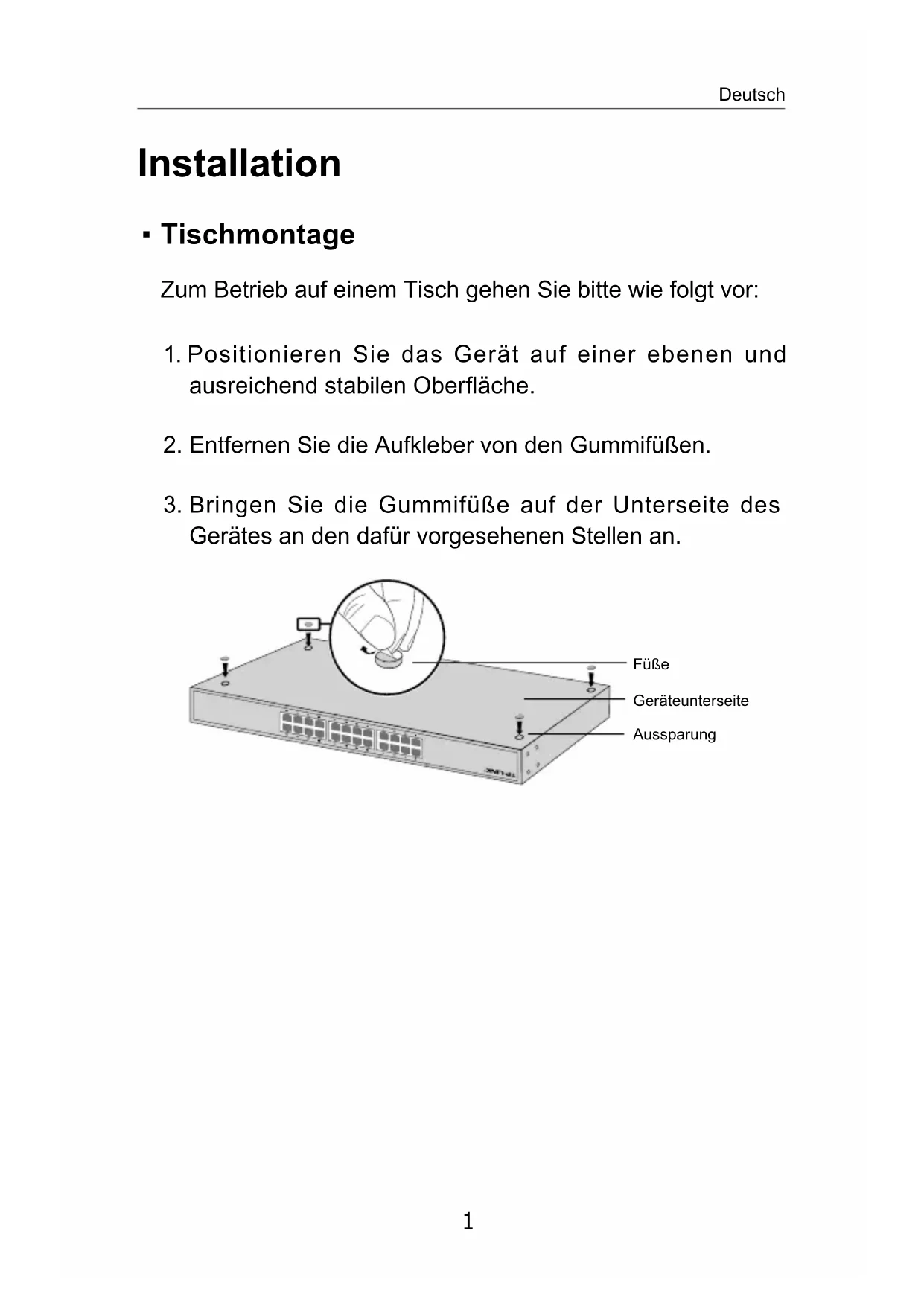

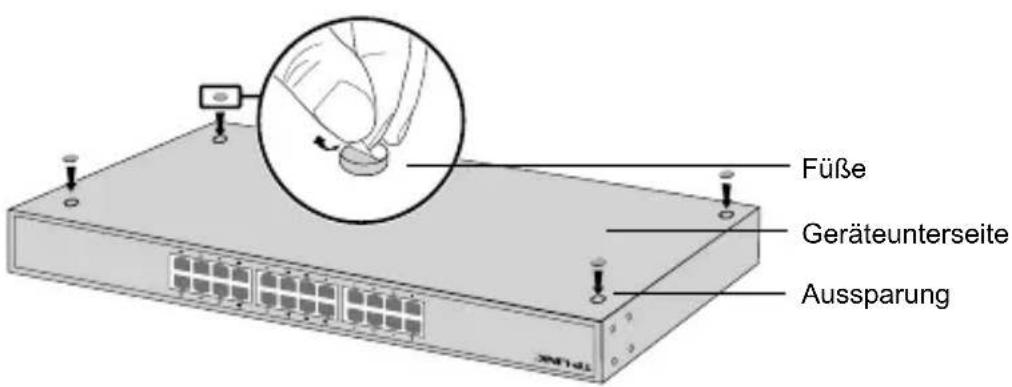

Zum Betrieb auf einem Tisch gehen Sieitte wie folgt vor:

1. Positionieren Sie das Gerät auf einer ebenen und ausreichend stabilen Oberfläche.
2. Entfernen Sie die Aufkleber von den Gummifüllen.
3. Bringen Sie die Gummifüsse auf der Unterseite des Gerätes an den darauf vorgesehenen Stellen an.

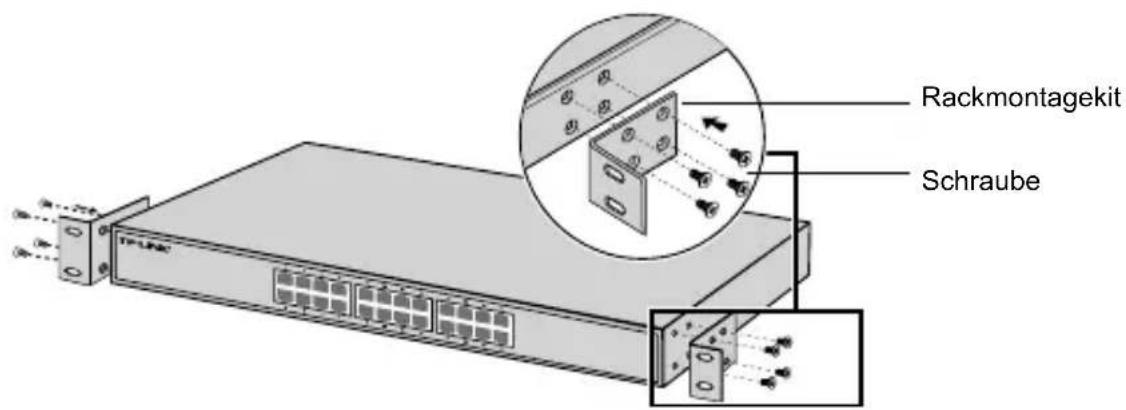

- Rackmontage

Zum Betrieb in einem Rack folgen Sieitte diesen Anweisungen:

1. Stellen Sie sicher, dass Ihr Rack geerdet und ausreichend stabil ist.

2. Bringen Sie das mitgelieferte Rackmontagekit mit den Schrauben an den vorgesehenen Stellen an.

1. Nachdem das Rackmontagekit angebracht wurde, fixieren Sie dies in Ihrrem Rack (Schrauben hierfür befinden sich nicht im Lieferumfang).

Verbindung

- Ethernet-Port

Verbinden Sie einen Ethernet-Port des Switches mittel eines RJ45-Kabels mit Ihr dem Computer, wie im Bild gezeigt.

- Einsatzlen

Verbinden Sie das mitgelieferte Netzkabel mit dem Switch und einer spannungsführenden Steckdose.

Installation

• Hat ein Produkt eine POWER-Taste, kann das Gerät damit komplett abgeschelt werden. Produkte ohne POWER-Taste können einzig und allein durch Trennen des Spanningsadapters komplett ausgeschelt werden. Das von der Spannungsvorsorgung getrennte Gerät besteht jedoch seine Konfiguration.
• Öffnen Sie these Produkt nicht und versuchen Sie nicht, es zu warten oder zu reparieren. Sie konnten Spannungsschlägen oder anderen Gefahren ausgesetzt sein. Das Entfernen oder Beschädigten eines Siegels lasst die Garantie erlösen.itte wenden Sie sich an uns, wenn Ihr Gerät defekt ist.
• Betreiben Sie theses Produkt nicht in der Nähe von Wasser.

Eingeschränkte Produktgarantie von TP-LINK

Nur für Original-TP-LINK-Produkte.

DIESSE GARANTIE VERLEIHT IHNEN BESTIMME RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-LINK garantiert für einen einwandfrei den Zustand von originalverpackten TP-LINK-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.
