BEDIENUNGSANLEITUNG Front Qibbel

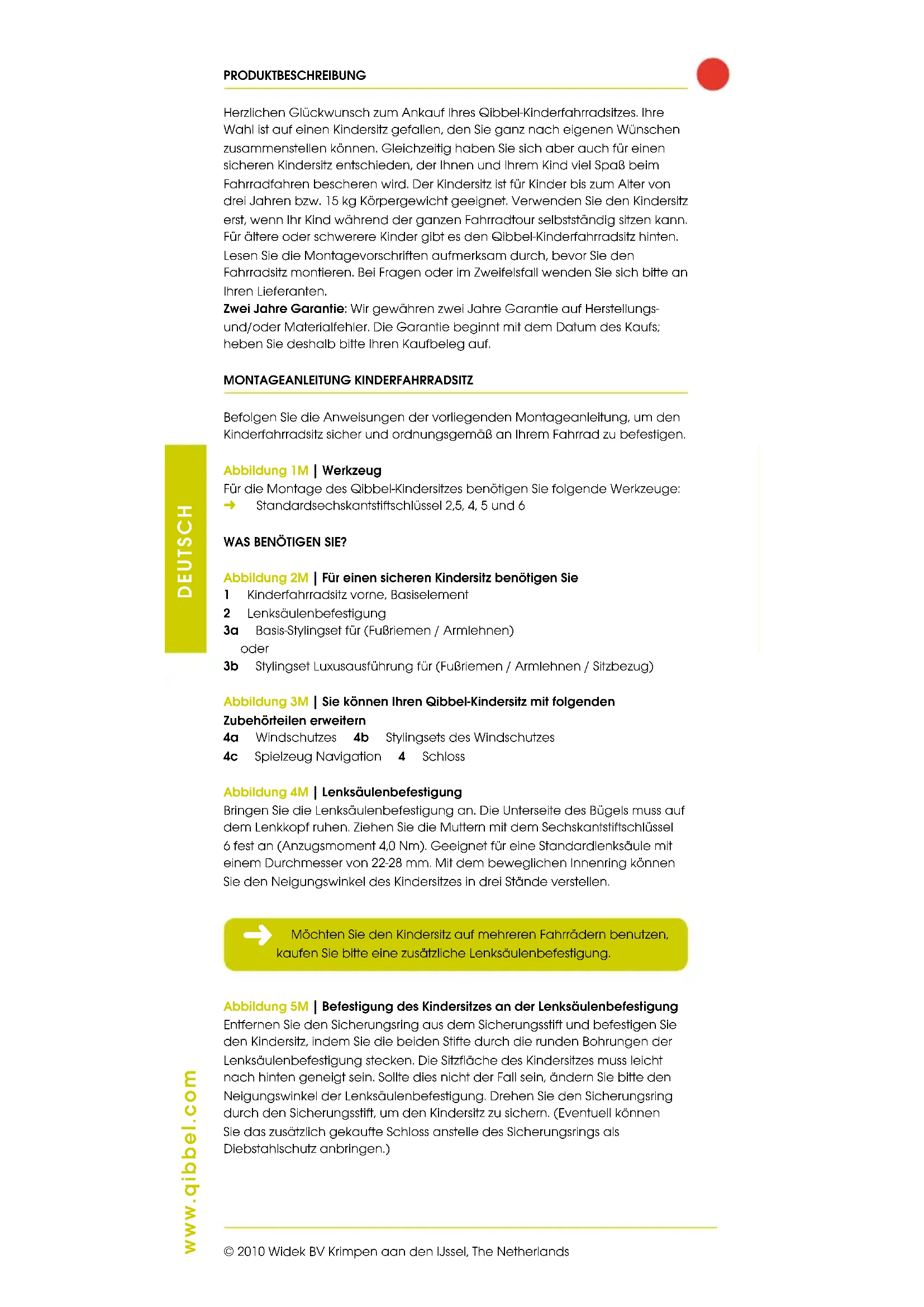

Herzlichen Glückwunsch zum Ankauf Ihres Qibbel-Kinderfahrradsitzes. Ihre Wahl ist auf einen Kindersitz gefallen, den Sie ganz nach eigenen Wünschen zusammenstellen können. Gleichzeitig haben Sie sich aber auch für einen sicheren Kindersitz entschieden, der Ihnen und Ihrem Kind viel Spaß beim Fahrradfahren bescheren wird. Der Kindersitz ist für Kinder bis zum Alter von drei Jahren bzw. 15 kg Körpergewicht geeignet. Verwenden Sie den Kindersitz erst, wenn Ihr Kind während der ganzen Fahrradtour selbstständig sitzen kann. Für ältere oder schwerere Kinder gibt es den Qibbel-Kinderfahrradsitz hinten. Lesen Sie die Montagevorschriften aufmerksam durch, bevor Sie den Fahrradsitz montieren. Bei Fragen oder im Zweifelsfall wenden Sie sich bitte an Ihren Lieferanten.

Zwei Jahre Garantie: Wir gewähren zwei Jahre Garantie auf Herstellungs- und/oder Materialfehler. Die Garantie beginnt mit dem Datum des Kaufs; heben Sie deshalb bitte Ihren Kaufbeleg auf.

MONTAGEANLEITUNG KINDERFAHRRADSITZ

Befolgen Sie die Anweisungen der vorliegenden Montageanleitung, um den Kinderfahrradsitz sicher und ordnungsgemäß an Ihrem Fahrrad zu befestigen.

Abbildung 1M | Werkzeug

Für die Montage des Qibbel-Kindersitzes benötigen Sie folgende Werkzeuge: → Standardsechskantstiftschlüssel 2,5, 4, 5 und 6

WAS BENÖTIGEN SIE?

Abbildung 2M | Für einen sicheren Kindersitz benötigen Sie

1 Kinderfahrradsitz vorne, Basiselement
2 Lenksäulenbefestigung
3a Basis-Stylingset für (Fußriemen / Armlehnen) oder
3b Stylingset Luxusausführung für (Fußriemen / Armlehnen / Sitzbezug)

Abbildung 3M | Sie können Ihren Qibbel-Kindersitz mit folgenden

Zubehörteilen erweitern

4a Windschutzes 4b Stylingsets des
4c Spielzeug Navigation 4 Schloss

Abbildung 4M | Lenksäulenbefestigung

Bringen Sie die Lenksäulenbefestigung an. Die Unterseite des Bügels muss auf dem Lenkkopf ruhen. Ziehen Sie die Muttern mit dem Sechskantstiftschlüssel 6 fest an (Anzugsmoment 4,0 Nm). Geeignet für eine Standardlenksäule mit einem Durchmesser von 22-28 mm. Mit dem beweglichen Innenring können Sie den Neigungswinkel des Kindersitzes in drei Stände verstellen.

Möchten Sie den Kindersitz auf mehreren Fahrrädern benutzen, kaufen Sie bitte eine zusätzliche Lenksäulenbefestigung.

Abbildung 5M | Befestigung des Kindersitzes an der Lenksäulenbefestigung

Entfernen Sie den Sicherungsring aus dem Sicherungsstift und befestigen Sie den Kindersitz, indem Sie die beiden Stifte durch die runden Bohrungen der Lenksäulenbefestigung stecken. Die Sitzfläche des Kindersitzes muss leicht nach hinten geneigt sein. Sollte dies nicht der Fall sein, ändern Sie bitte den Neigungswinkel der Lenksäulenbefestigung. Drehen Sie den Sicherungsring durch den Sicherungsstift, um den Kindersitz zu sichern. (Eventuell können Sie das zusätzlich gekaufte Schloss anstelle des Sicherungsrings als Diebstahlschutz anbringen.)

Kontrollieren Sie, ob der Kindersitz ordnungsgemäß angebracht ist.

Stellen Sie den Lenker Ihres Fahrrads gerade und prüfen Sie, ob der Sitz gerade montiert wurde. Setzen Sie sich auf das Fahrrad und prüfen Sie, ob die Drehbewegungen des Lenkers und die Bremsen nicht von den Fußstützen oder dem Kindersitz behindert werden. Achten Sie darauf, dass der Abstand zwischen der Armlehne des Kindersitzes und dem Lenker groß genug ist um zu verhindern, dass Ihr Kind eingeklemmt wird. Verstellen Sie den Lenker eventuell.

Abbildung 6M | Befestigung der Fußriemen

(Stylingset Basis oder Luxusausführung vorne)

Stecken Sie die Fußriemen mit dem Qibbel-Logo auf der Innenseite durch die Aussparung. Ziehen Sie sie von unten nach oben, bis sie festklicken.

Abbildung 7M | Befestigung der Armlehnen

(Stylingset Basis oder Luxusausführung vorne)

Klicken Sie die Armlehne in der Aussparung fest. Befestigen Sie die Armlehne mit den mitgelieferten Schrauben, indem Sie sie mit dem Sechskantstiftschlüssel 2,5 (Anzugsmoment 1,0 Nm) vorsichtig festdrehen. Tun Sie dies auf beiden Seiten des Kindersitzes.

Abbildung 8M | Befestigung des Sitzbezugs

(Stylingset Luxusausführung vorne)

Lösen Sie den Sicherheitsgurt (drei Punkte – hellgrau – gleichzeitig eindrücken) und teilen Sie diesen in zwei Teile (hellgraue Teile), sodass der Bezug befestigt werden kann. Ziehen Sie die beiden Riemen des Gurts von hinten nach vorne durch den Bezug und bringen Sie den Bezug ordnungsgemäß an. Drücken Sie den Entwässerungsstopfen, der sich in der Sitzfläche befindet, in die Entwässerungsöffnung; hierdurch wird der Bezug fixiert.

Waschvorschrift: Wenn der Bezug schmutzig ist, können Sie ihn der Hand mit einem milden Reinigungsmittel reinigen.

GEBRAUCHSANWEISUNG

Abbildung 1F | Verstellung der Fußstütze

Sie können die Stellung der Fußstützen ohne Zuhilfenahme von Werkzeugen leicht anpassen. Zur Verstellung der Fußstützen drehen Sie den Clip um 90 Grad nach oben und stellen die Fußstütze in einen der vorgeformten Stände. Wenn die Fußstütze in der richtigen Höhe steht, drücken Sie den Clip zwecks Verriegelung wieder herunter.

Abbildung 2F | Verwendung eines Sicherheitsgurts

Zur Lösung des Sicherheitsgurts drücken Sie die drei hellgrauen Punkte gleichzeitig ein und schieben das Gurtgehäuse nach oben. So können Sie die Gurtbänder ggf. teilen, indem Sie die hellgrauen Teile auseinanderschieben, z.B. wenn Ihr Kind einen Fahrradhelm trägt. Zur Befestigung des Sicherheitsgurts werden die ineinandergeschobenen hellgrauen Teile in die Halterung gedrückt. Ziehen Sie das Gurtband an, bis es straff genug ist, wenn Ihr Kind aufrecht im Kindersitz sitzt. Sie können das Band lockern, indem Sie den grauen Knopf eindrücken, kippen und verschieben. Wenn die Schultern Ihres Kindes höher sind als die normale Gurtbefestigung, können Sie den Gurt über die Oberseite des Kindersitzes leiten. Führen Sie die Gurte durch die Aussparung, die sich auf der Oberseite des Kindersitzes befindet, zur Rückseite, bevor Sie sie durch die Führungen, die sich auf der Oberseite des Kindersitzes befinden, über den Schultern Ihres Kindes befestigen.

Abbildung 1AC | Befestigung des Windschutzbügels

Entfernen Sie den Sicherungsring aus dem Windschutzbügel. Platzieren Sie den Bügel des Windschutzes in der Lenksäulenbefestigung des Kindersitzes, indem Sie die beiden Stifte in die vorderen Bohrungen schieben. Drehen Sie den mitgelieferten Sicherungsring durch den Windschutzbügel, um den Windschutz zu verriegeln. (Eventuell können Sie den Windschutz gleichzeitig mit dem Kindersitz sichern, indem Sie das zusätzlich gekaufte Schloss an beiden Stiften befestigen.)

Abbildung 2AC | Befestigung des Windschutzes

Befestigen Sie den Windschutz am Windschutzbügel, indem Sie den Bolzen mit dem Sechskantstiftschlüssel 4 vorsichtig festdrehen (Anzugsmoment 5,0 Nm). Sie können den Neigungswinkel des Windschutzes in verschiedene Stände einstellen. Entfernen Sie die Schutzfolie.

Abbildung 3AC | Befestigung des Stylingsets des Windschutzes

Platzieren Sie das Tuch über den Nocken auf der Unterseite des Windschutzes. Bringen Sie den Befestigungsstreifen über den Nocken an und schieben Sie den Streifen auf die Außenseite des Windschutzes, um das Tuch zu fixieren. Klicken Sie den Streifen an der äußeren Nocke fest. Wiederholen Sie diese Handlung auf der anderen Seite.

Abbildung 4AC | Befestigung des Navigation Spielzeuges

Befestigen Sie das Navigation Spielzeug am Bügel des Windschutzes, indem Sie den mitgelieferten Bolzen mit dem Sechskantstiftschlüssel 5 vorsichtig festdrehen (Anzugsmoment 3,0 Nm).

ANWEISUNGEN FÜR EINEN SICHEREN GEBRAUCH

* Der Kindersitz ist für Kinder bis zum Alter von drei Jahren bzw. einem Körpergewicht von 15 kg bestimmt. Prüfen Sie immer, ob Ihr Kind nicht zu alt, zu groß oder zu schwer für den Qibbel-Kinderfahrradsitz vorne ist. Zum Transport älterer Kinder empfiehlt sich ein Qibbel-Kinderfahrradsitz hinten.
* Ändern Sie nichts an der Lieferausführung des Kindersitzes, sonst erlischt die Garantie.
* Denken Sie daran, dass sich Ihr Fahrverhalten ändert, wenn Sie Ihr Kind auf dem Fahrrad mitnehmen; achten Sie insbesondere auf Gleichgewicht, Lenken und Bremsen.
* Machen Sie nach dem Anbringen des Kinderfahrradsitzes eine Probefahrt mit Ihrem Kind. Achten Sie dabei darauf, ob das Fahrrad angenehm fährt, Ihr Kind gut sitzt, alle Teile fest montiert sind und die Höhe der Fußstützen richtig ist.
* Stellen Sie die Höhe Ihres Sattels so ein, dass Sie Ihre Füße beim Auf- und Absteigen leicht auf den Boden setzen können.
* Verwenden Sie immer den Sicherheitsgurt und die Fußriemen.
* Schließen Sie den Dreipunkt-Sicherheitsgurt immer, auch wenn sich kein Kind im Kindersitz befindet.
* Achten Sie darauf, dass Ihr Kind warm genug angezogen ist. Während der Fahrradfahrt sitzt Ihr Kind still und ist dadurch kälteempfindlicher.
* Achten Sie beim Fahrradfahren darauf, dass keine Körperteile oder Kleidungsstücke in die Nähe der sich drehenden oder beweglichen Teile des Fahrrads geraten, wie z.B. ein Fuß, der in die Nähe der Speichen gelangt, oder ein Finger, der in den Bremsmechanismus gerät.
* Wenn der Kindersitz zu lange in der Sonne steht, kann er sehr warm werden. Achten Sie darauf, bevor Sie Ihr Kind in den Kindersitz setzen.
* Lassen Sie Ihr Kind nicht hinten im Kindersitz allein, wenn Sie Ihr Fahrrad abstellen.
* Prüfen Sie regelmäßig, ob alle Bolzen noch fest angezogen sind.
* Reinigen Sie den Kindersitz regelmäßig mit Seifenlauge. Den Bezug können Sie mit der Hand mit einem milden Reinigungsmittel waschen.
* Entfernen Sie den Kindersitz, wenn Sie das Fahrrad mit dem Auto transportieren.

* Um den Drehwinkel des Lenkers zu vergrößern, kann es erforderlich sein, den Lenker höher zu stellen. Wenn sich der Lenker weniger als 45 Grad nach links oder rechts bewegen lässt, muss ein anderer Lenker angebracht werden.
* Nach einem Unfall muss der Kindersitz immer ausgetauscht werden, auch wenn kein sichtbarer Schaden vorliegt. Informieren Sie sich diesbezüglich bei Ihrem Lieferanten.
* Es empfiehlt sich, einen gut sitzenden Fahrradhelm zu verwenden, der Ihrem Kind zusätzliche Sicherheit bietet.
* Prüfen Sie, ob der Gebrauch des Qibbel-Kinderfahrradsitzes vorne in dem Land, in dem Sie den Kindersitz verwenden möchten, gesetzlich erlaubt ist.
