BEDIENUNGSANLEITUNG BabySeat II Topeak

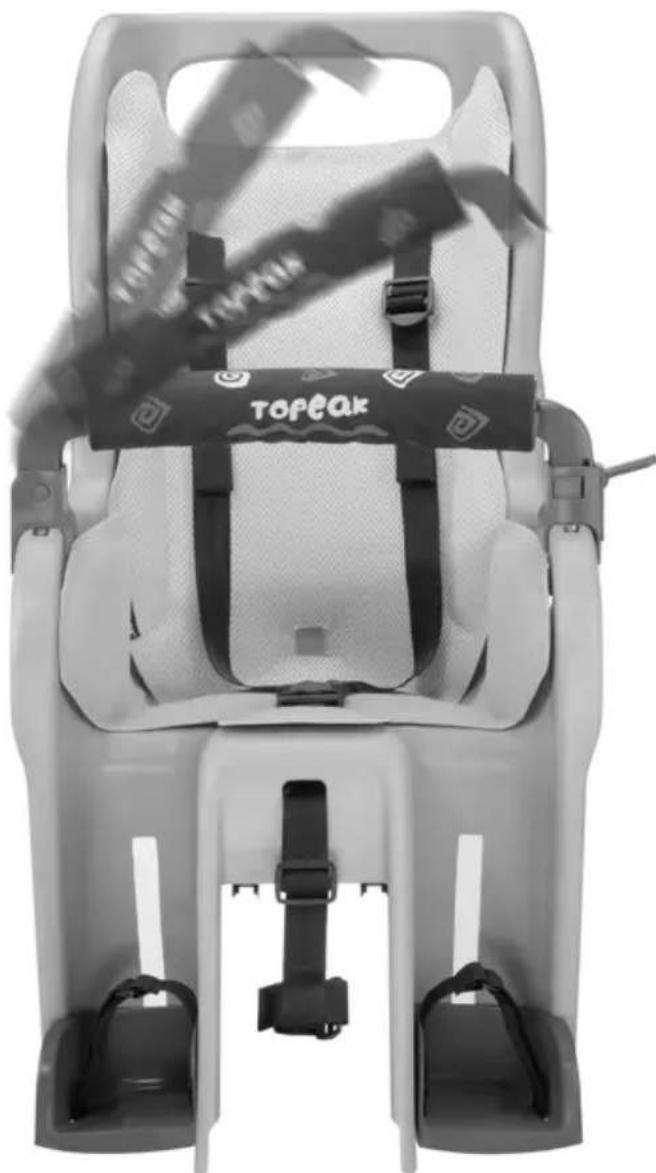

Gefederter Kindersitz

Der Aufbau und die Montage des Kindersitzes an Ihr Fahrrad sollte von einem professionellen Fahrradfachhandler vorgenommen werden.

Lesen Sie sich diese Anleitung vor der Montage genau durch.

Lastklasse: A22 (22 kg / 48,5 lbs)

FÜR DIE MONTAGE WERDEN FOLGENDE WERKZEUGE BENÖTIGT: 5mm Innensechskant-Schlüssel

Inhaltsverzeichnis

Lieferumfang 4

Montage desGepackträgers 6

Befestigung des Kindersitzes am Gepäckträger 8

Sichern des Kindersitzes an der Sattelstütze 9

Öffnen des Sicherungsbügels 10

Höheneinstellung der Fußstützen 11

So setzen Sie Ihr Kind richtig in den Kindersitz 12

Lösen des Sitzpolsters 13

Sicherheitshinweise 14

Lieferumfang

Die)nachstenSeitenwerdenIhnenhelfen,dieBestandteiledes Topeak Kindersitzes zu bestimmen.

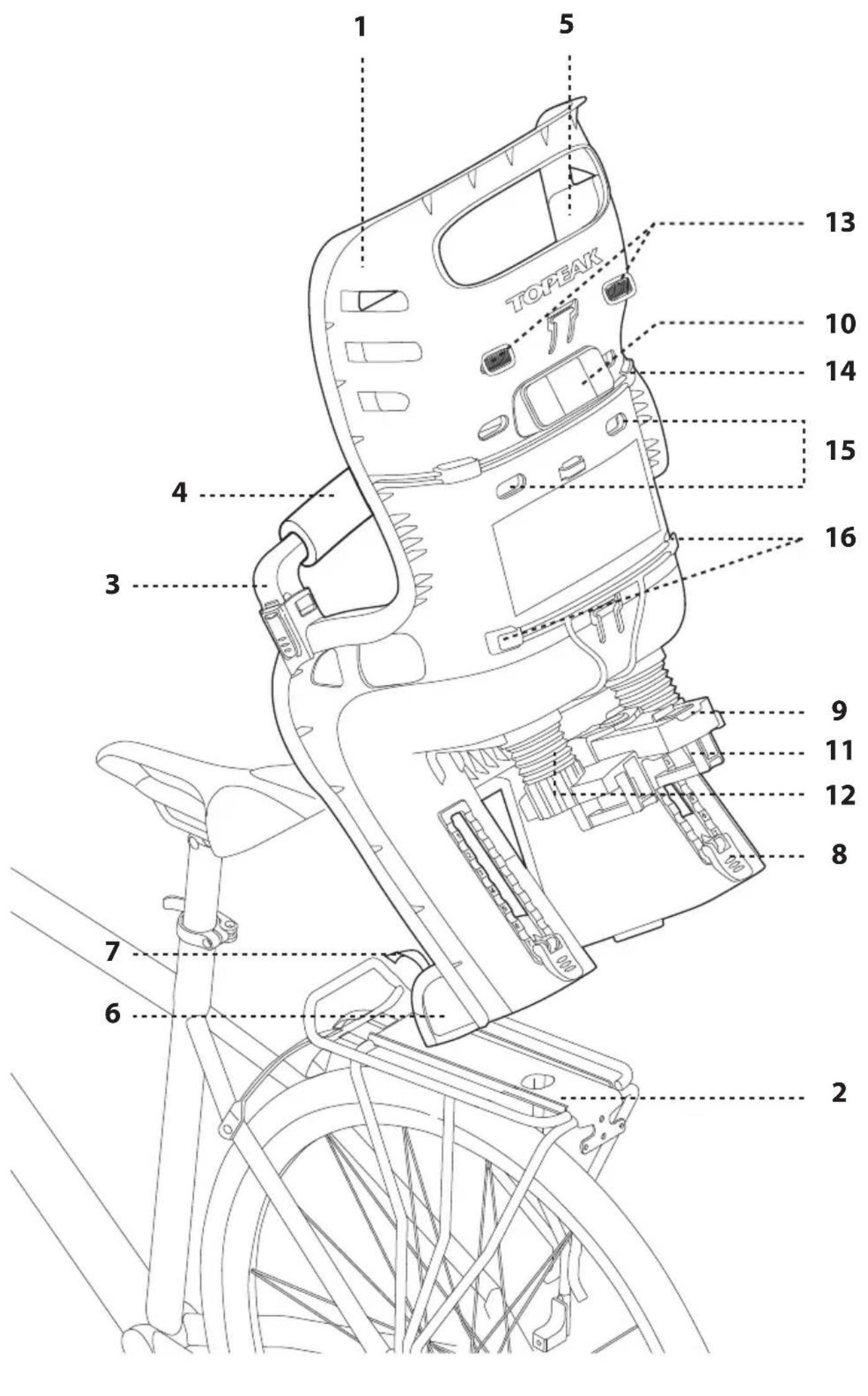

Bebilderte Teileliste:

1. Sitzschale
2. Sicherungsverschluss
3. Gepäckträger
4. Reflektor
5. Sicherheitsbügel
6. Stoßdämpfende Platte
7. Polster für Sicherheitsbügel
8. Sprungfeder (2x)
9. Sitzpolster
10. Sicherheitsgurt
11. Fußstützen (2x)
12. Rückseitige Öse
13. Sicherheitsschlaufen für Fußstützen (2x)
14. Unteres Loch
15. Schnellverschluss für Fußstützen (2x)
16. Rückseitiger Haken

Pflegehinweise:

Bitte verwenden Sie milde Seite und Wasser zum Reinigen des Kindersitzes. Das Sitzpolster, der Sicherheitsgurt und das Polster für den Sicherheitsbügelitte nur mit der Hand waschen. Fetten Sie den Gepäckträger und die Metallteile des Kindersitzes gelegentlich mit einem Teflon® basierten Schmiermittel.

DE 5

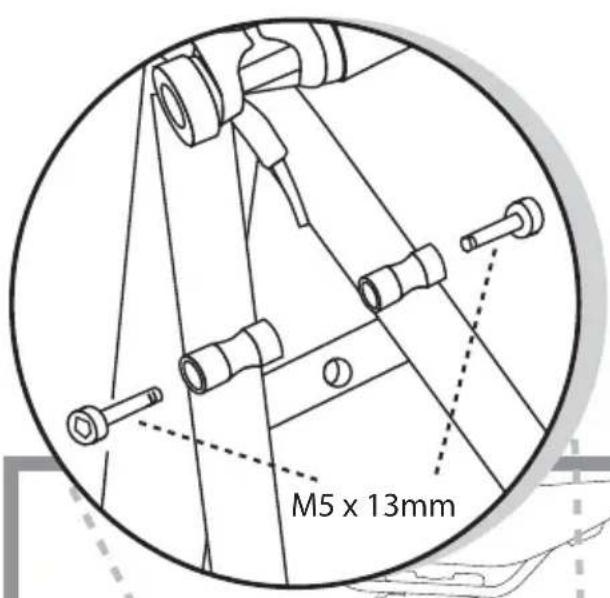

Montage des Gepäckträgers

Folgen Sie den Abbildungen um den Gepäckträger am Fahrrad zu montieren. Achten Sieitte daraufuf, dass der Gepäckträger parallel zum Boden ausgerichtet ist, bevor Sie die Befestigungstreben befestigen. Um die parallele Ausrichtung zu erreichen, sind mehrere Einstellmöglichkeiten vorhanden.

Verschieben Sie die Befestigungstreben des Gepäckträgers nach vorne oder hinten um die genaue Position einzustellen, bevor Sie die Kreuzschrauben am Fahrradrahmen befestigen.

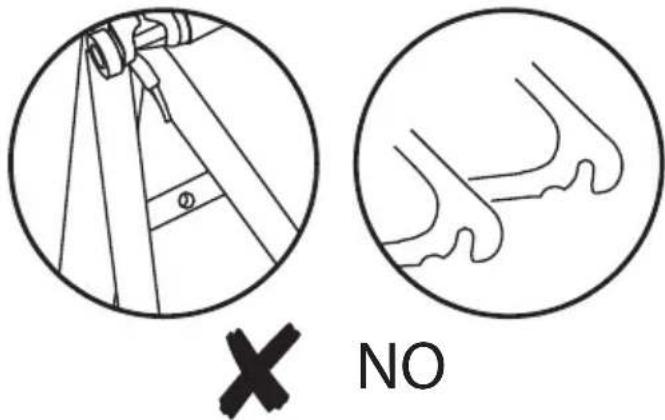

ACHTUNG

Der Topeak Kindersitz ist nur verwendbar für Rahmen mit Sitzstreben, die Gepäckträger-Befestigungslöcher aufweiser und mit Ausfallenden mit Gewindeösen. Verwenden Sie den Topeak Kindersitz aus Sicherheitsgründen niemals auf Rahmen, die diese Kriterien nicht erfüllen.

Kindersitz-Gepäckträger ohne Scheibenbremsen-Aufnahme

Kindersitz-Gepäckträger mit Scheibenbremsen-Aufnahme

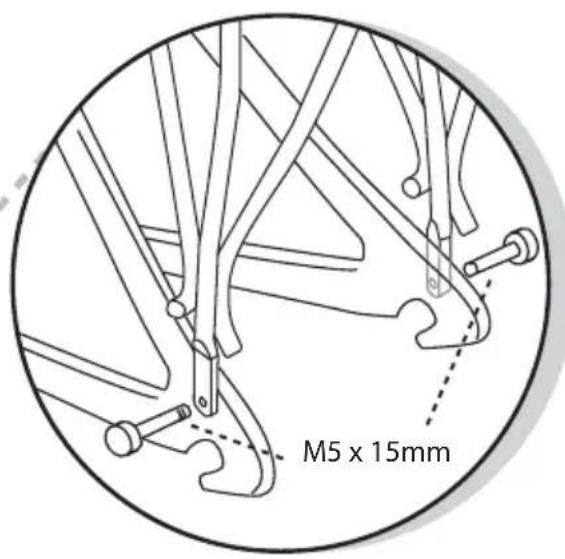

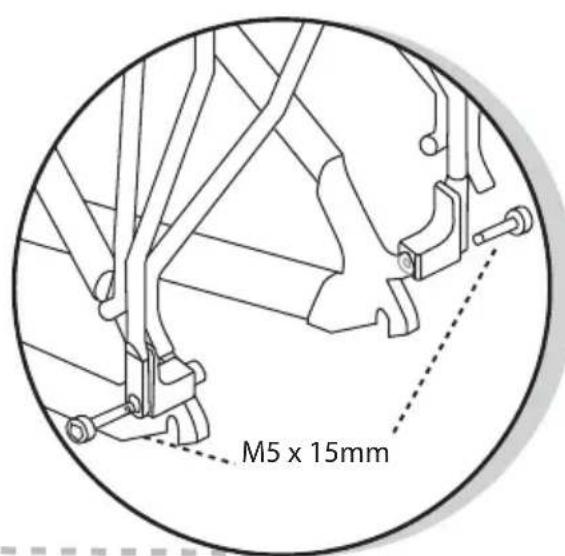

Verbinden Sie die Enden des Gepäckträgers mit den Ausfallenden des Hinterrrads. Die meisten Rahmenausfallendenieten mehr als eine Befestigungsposition.

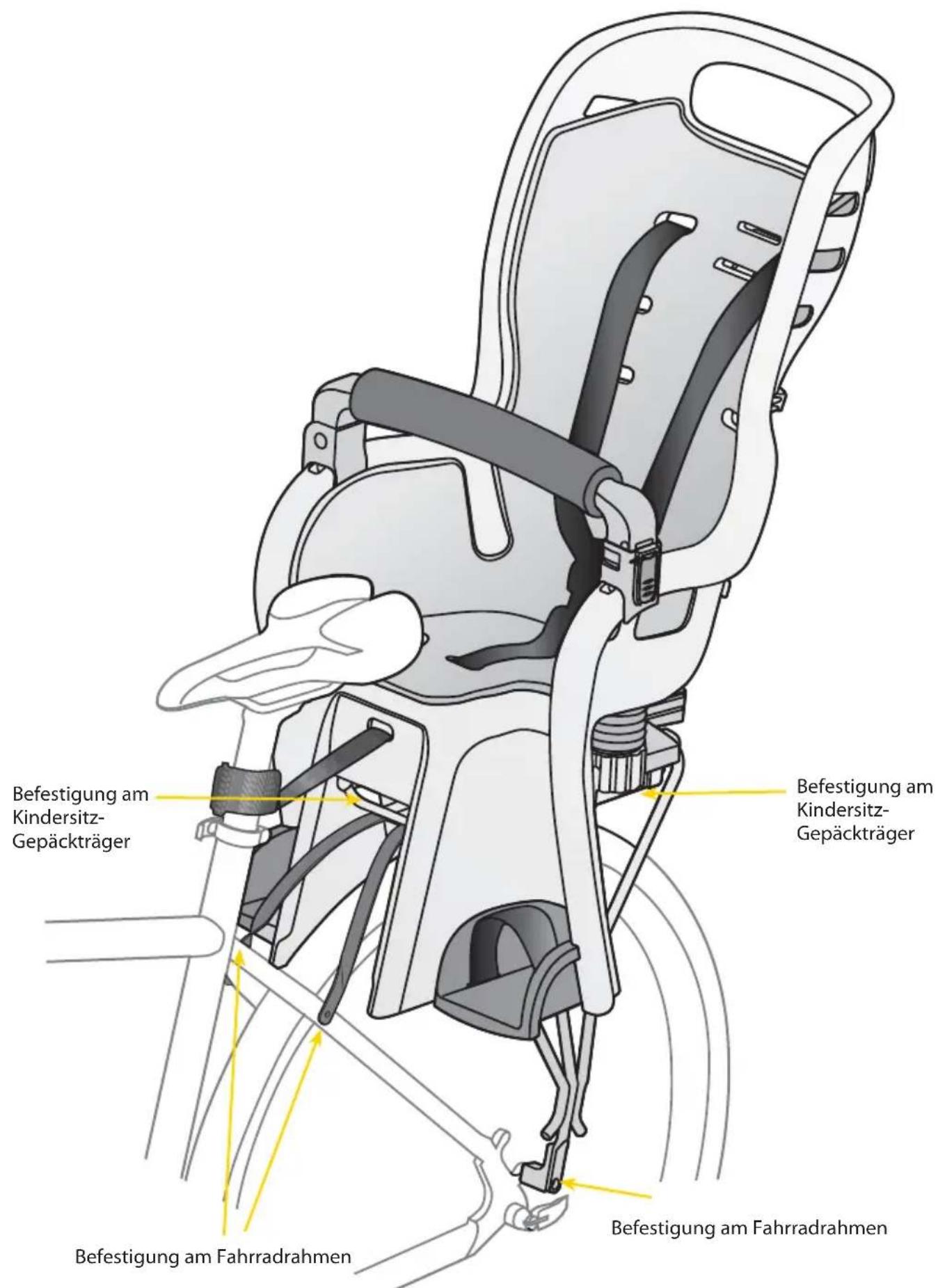

Befestigung des Kindersitzes am Gepäckträger

demGepackträger

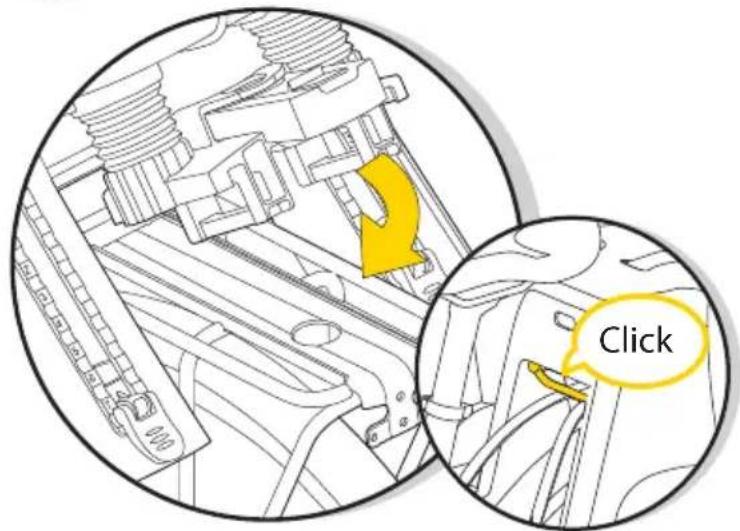

Haken Sie die Sitzschale an der vorderen Querstrebe des Gepäckträgers ein. Nun kippen Sie den Sitz nach unten, bis er in die richtige Vorrichtung eingerastet ist.

Lösen Sie den SicherungsverschlussMontier

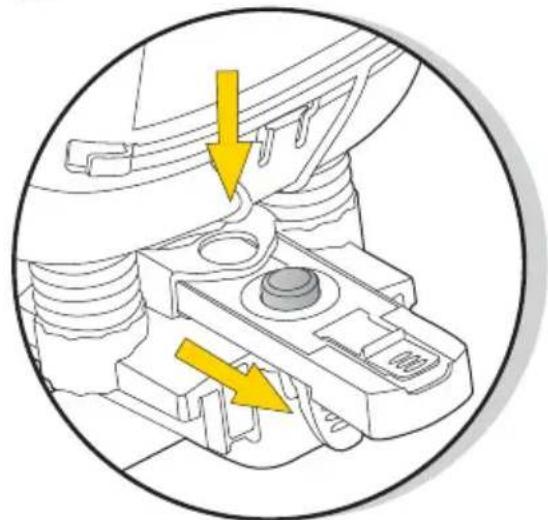

Drücken Sie den roten Sicherheitsknopf undziehen Sie den Sicherheitsverschluss weg von der Sitzschale nach hinten.

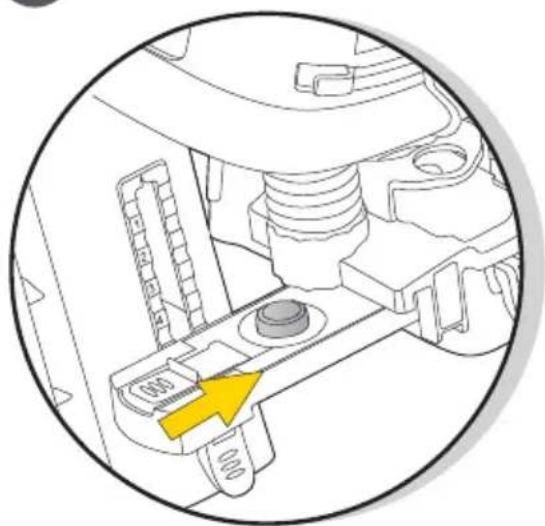

Befestigen Sie den Sicherungsverschluss auf dem Gepäckträger

Drücken Sie erneut den roten Sicherheitsknopf und schieben Sie den Sicherheitsverschluss zurück in den Gepäckträger.

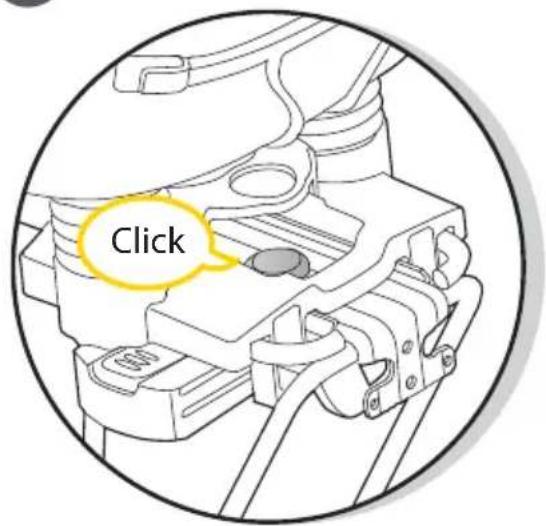

Wenn Sie ein Einrastgeräusch horen, ist der Verschluss verriegelt und der rote Sicherheitsknopf ragt durch die Lochöffnung an der Oberseite des Gepäckträgers.

ACHTUNG

• Wenn der Sicherheitsverschluss nicht in den Gepäckträger eingerastet und/oder der rote Sicherheitsknopf nicht durch die Lochöffnung des Gepäckträgers Herausragt, ist die Montage fehlerhaft.
• Falls Sie einen gefederten Sattel verwenden,decken Sie die Federnitte ab,damit sich Ihr Kind daran nicht die Finger einklemmt.
• Nehmen Sie keine Modifizierungen am Kindersitz oder Gepäckträger vor.
• Bringen Sie kein zusätzliches Gepäck an den Kindersitz an. Wir empfehlen Ihnen diese auf der gegenüberliegenden Seite des Fahrrades zu befindern, z.B. im Falle eines Rücksitzes verwenden Sieitte einen Frontkorb fur das Gepäck.
  Vergewisern Sie sich, dass Ihr Fahrrad einen stabilen Stand hat, bevor Sie den Kindersitz montieren oder abnehmen.

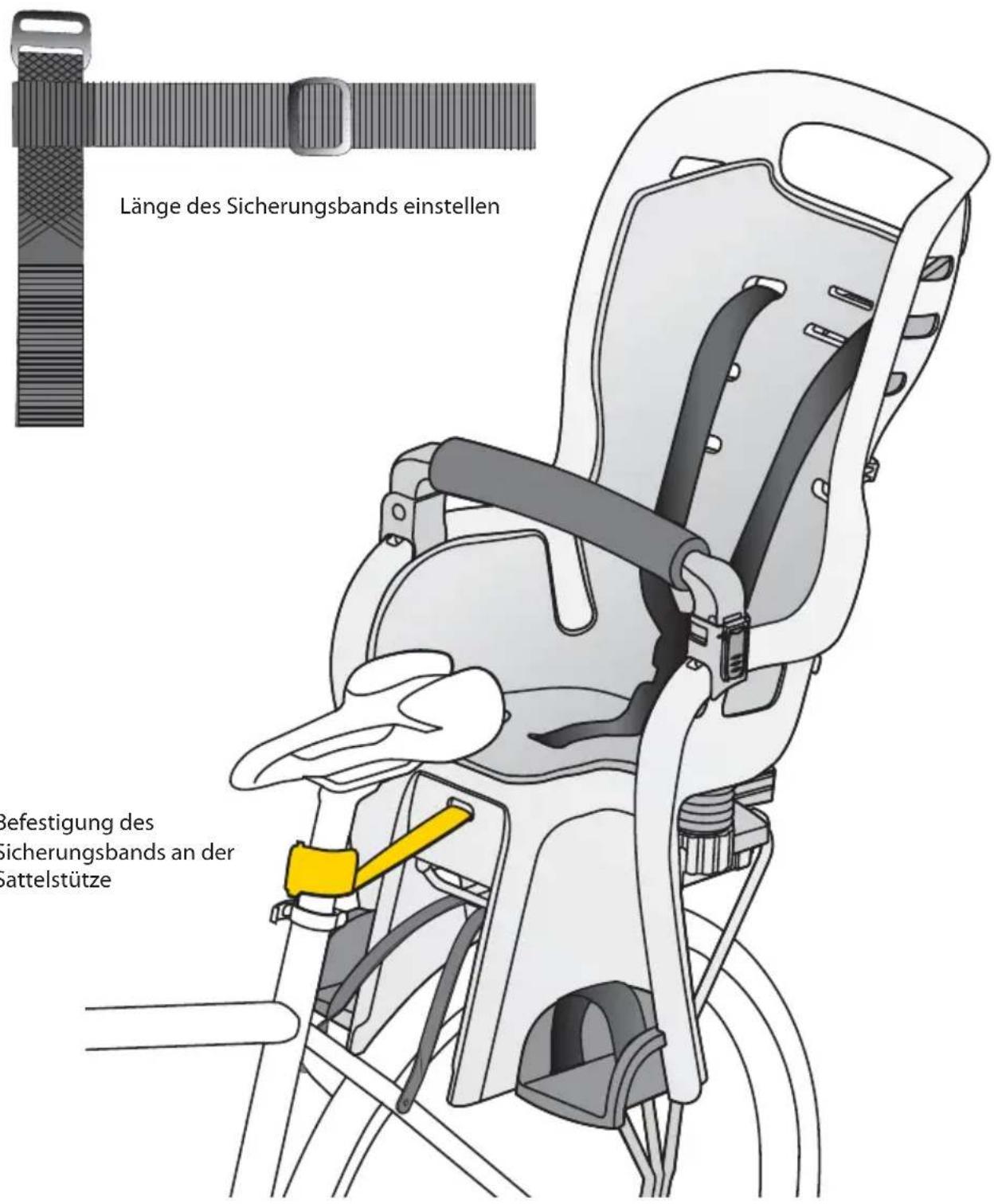

Sichern des Kindersitzes an der Sittelstütze

Für eine optimierte Sicherheit ist der Kindersitz mit einem zusätzlichen t-formigen Sicherungsband ausgerüstet, mit welchem der Kindersitz an der Sattelstütze befestigt wird.

These Befestigung sollen unmittelbar nach der Montage des Kindersitzes auf dem Gepäckträger vorgenommen und nur dann gelöst werden, wenn der Kindersitz vom Gepäckträger genommen wird.

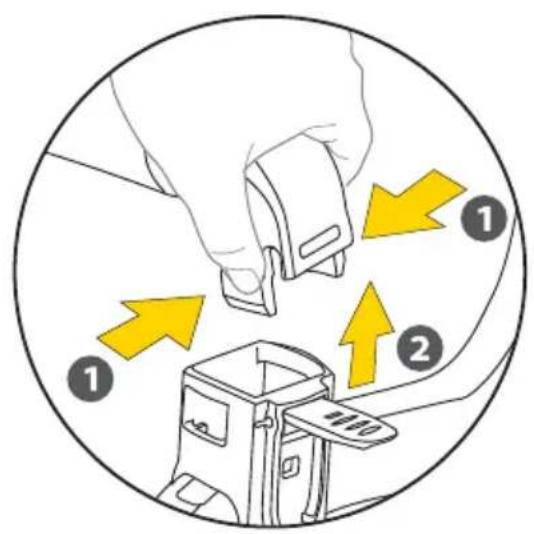

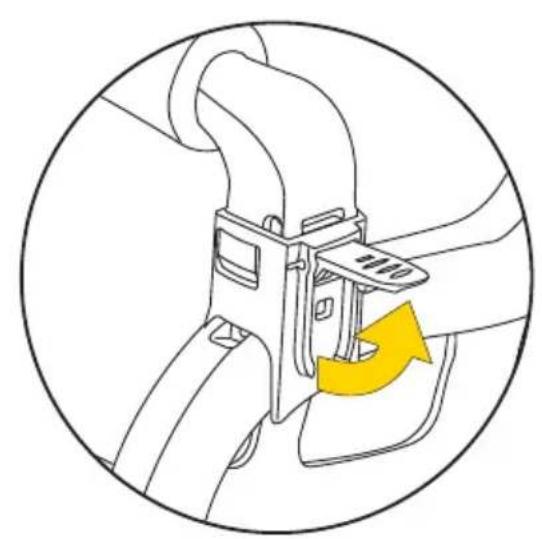

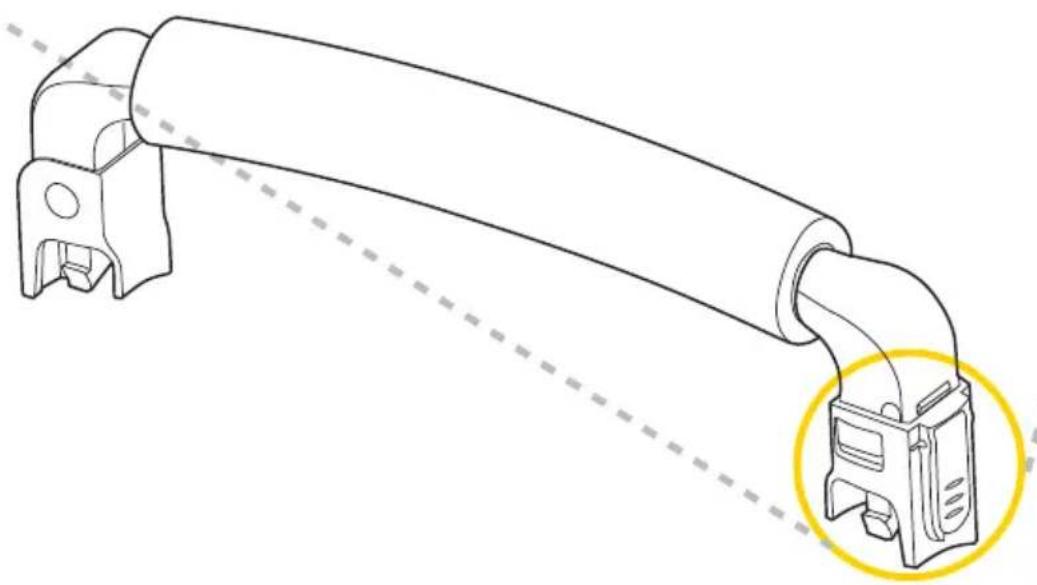

Öffnen des Sicherungsbügels

Ziehen Sie den Hebel nach oben

Drucken Sie die Seiten des
Bügelendes zusammen undziehen
Sie nun den Bügel nach oben.

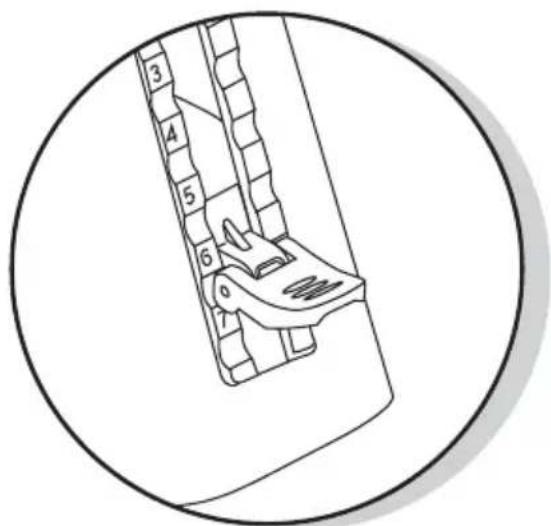

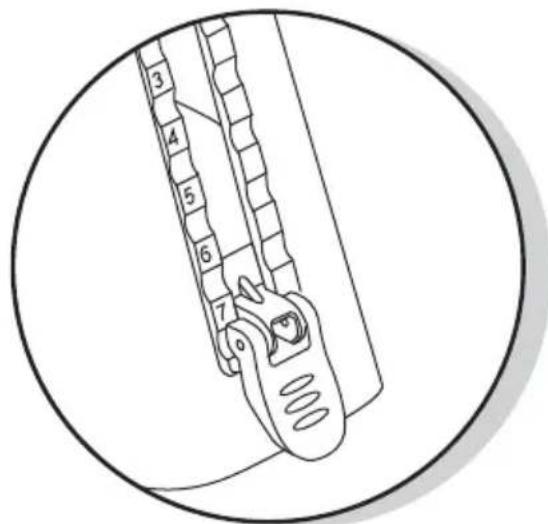

Höheneinstellung der Fußstützen

Ziehen Sie den Hebel nach oben, um die Höhe der Fußstützen einzustellen.

Drucken Sie den Hebel nach unten, um die Einstellung zu sichern.

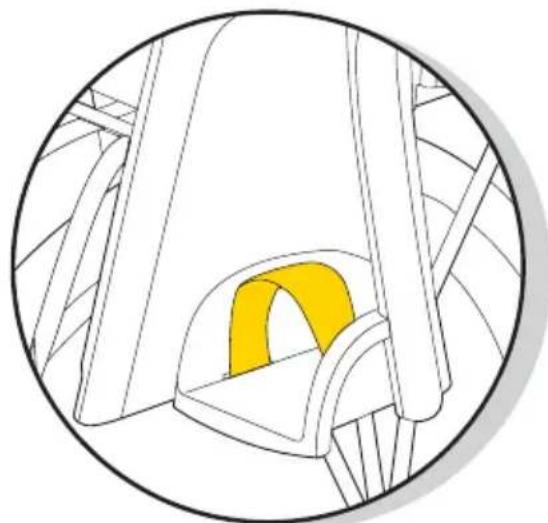

Passen Sie die Sicherheitsschlaufender Fußstützen dem Kinderfuß an.

ACHTUNG

Setzen Sie Ihr Kind niemals in den Kindersitz, wenn nur der Seitenstände das Fahrrad stabilisiert.

1. Eine zweite Person sollte das Fahrrad festhalten, während Sie Ihr Kind in den Kindersitz setzen.
2. Sobald das Kind in einer bequemer Sitzposition ist, stellen Sie den Sicherheitsgurt richtig ein undziehen ihn fest.
3. Prufen Sie die Position der Fuße und Beine des Kindes. Nunziehen Sie die Sicherheitsschlaufen fest.
   Heben Sie das Kind aus dem Kindersitz und korrigieren Sie ggf. die Fußstützen.
4. Verwenden Sie den Kindersitz nicht, wenn ein Bestandteil defekt ist.

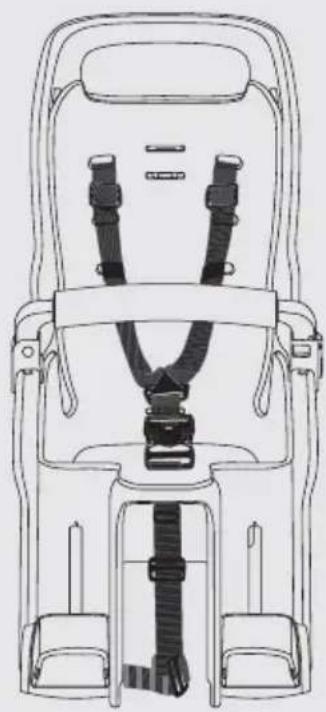

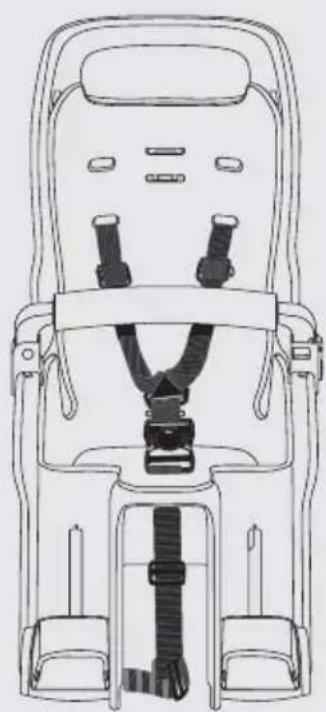

So setzen Sie Ihr Kind richtig in den Kindersitz

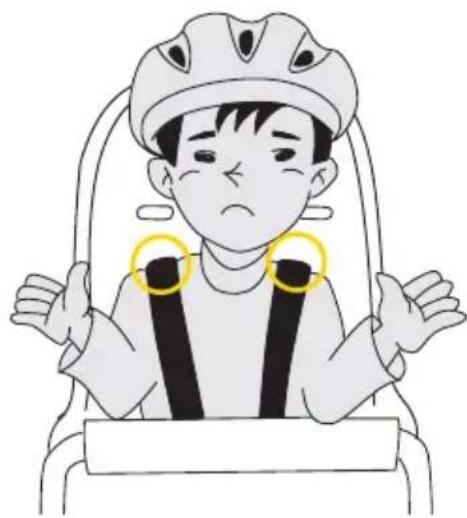

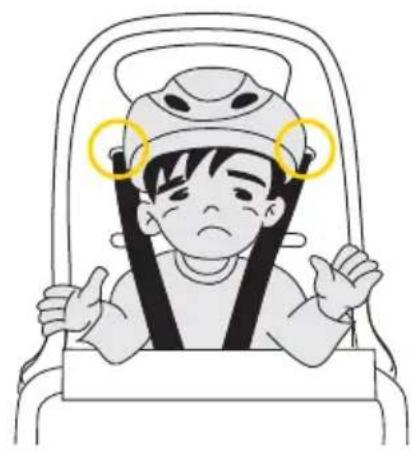

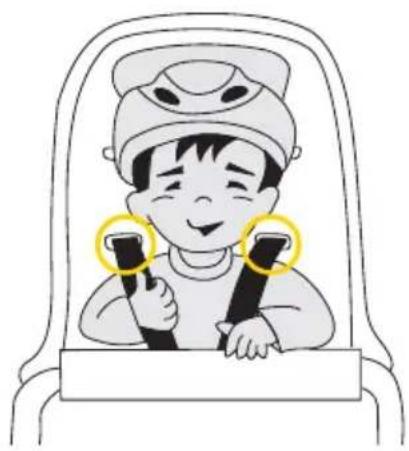

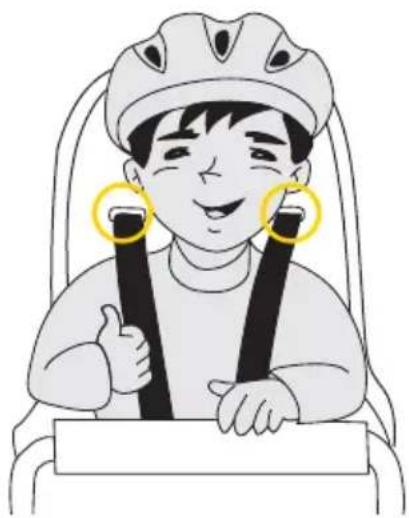

Die Schultergurte können in einer hohen und niedrigen Position eingestellt werden. Passen Sie die Schultergurte auf die große Ihres Kindes an.

NO

Schultergurte sind zu hoch.

Hohe Position.

OK

NO

Schultergurte sind zu niedrig.

Niedrige Position.

ACHTUNG

Achten Sie darauf, dass die Sicherheitsgurte auf der Rückseite des Kindersitzes korrekt zusammengesteckt sind.

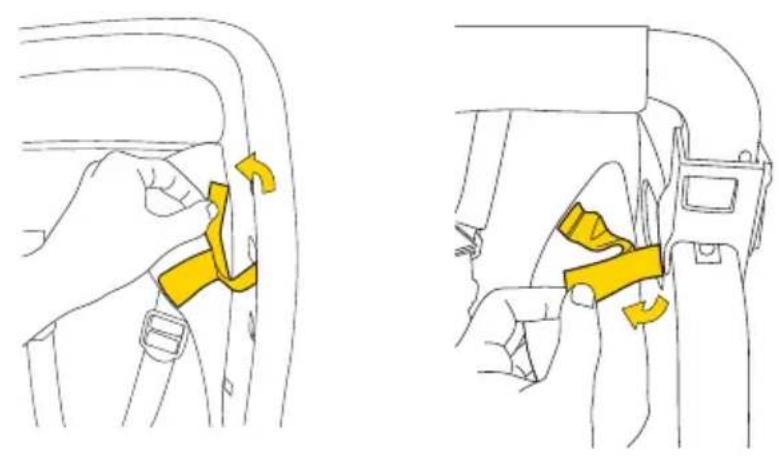

Lösen des Sitzpolsters

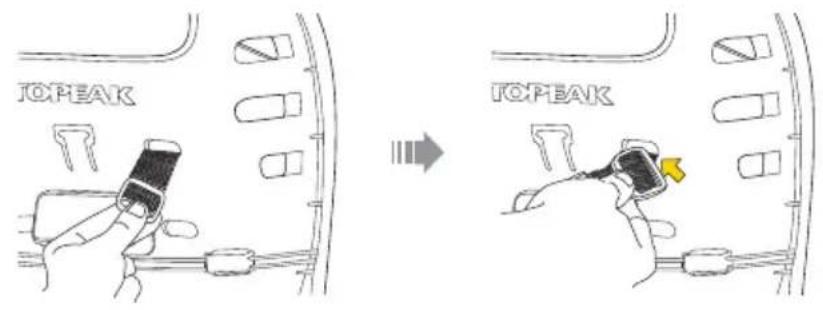

1 Losen Sie den Sicherheitsgurt auf der Rückseite.

Entfernen Sie die Riemen auf\ beiden Seiten des Kindersitzes.

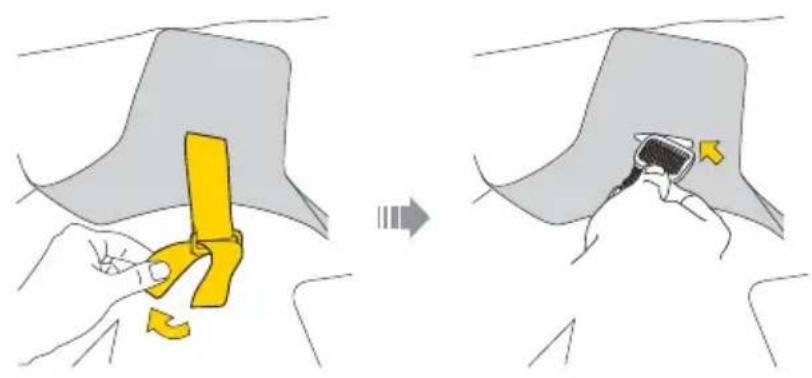

3 Losen Sie die Riemen auf der Unterseite des Sitzpolsters und losen Sie den Sicherheitsgurt.

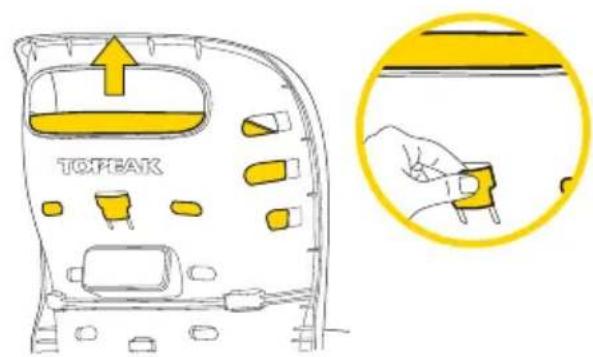

4 Losen Sie den Sicherheitsgurt von der Rückseite des Sitzpolsters und entfernen Sie das Sitzpolster vom Haken hinter dem Kindersitz.

Sicherheitshinweise

1. Nehmen Sie nur Kinder mit, welche beim Tragen eines korrekt sitzenden Fahrradhelmes in der Lage sind ihren Kopf aufrecht zu halten. Achten Sie daraufuf, dass das Kind zwischen 1 und 4 Jahren alt ist und das Körpergewicht zwischen 9 und 22kg liegt. Diese Werte sollenn niemals übersritten werden.
2. Der Fahrer muss mindestens 18 Jahre alt sein.
3. Das Gewicht, das durch den Kindersitz auf dem Fahrrad lastet, kann u.U. die Stabilität Ihres Fahrrads verringn bzw. die Fahreigenschaften, insbesondere in Bezug auf Lenkung und Bremsleistung verändern.
4. Achten Sie darauf, dass das Fahrrad stabil stehen und Sie es unter Kontrolle haben, wenn Sie Ihr Kind auf den Kindersitz setzen bzw. es ausjenem hersausheiten.
5. Das Kindersitz-System ist nicht kompatibel mit Fahrrädern mit Hinterradfederung.
6. Das Fahrrad, auf welches das Kindersitz-System montiert wird, muss sich in einem einwandfreiien Zustand befinden. Es muss für das zusätzliche Gewicht des Kindersitzes ausgerichtet sein und sollte in seinen Abmessungen und Einstellungen auf den Fahrer abgestimmt sein. Informieren Sie sich bezüglich des Ladegewichts in der Betriebsanleitung Ihres Fahrrades. Achten Sie daraufuf, dass Sie Ihr Fahrrad nicht überladen, wenn Sie das Kindersitz-System verwenden. Vermeiden Sie zudem weiteres Gepäck und Zubehor am Gepäckträger.
7. Der Kindersitzgepackträger ist ausgelegt für Laufräder in den Größen 26" und 700C.
8. Sowohl der Fahrer als auch das Kind sollenn stets Fahrradhelme trag, welche den nationalen Sicherheitsrichtlinien entsprechen.
9. Vermeiden Sie Fahrten auf verkehrsrückenen Straßen und bei schlechtem Wetter. Fahren Sie mit erhöhter Aufmierksamkeit und mit reduzierter Geschwindigkeit.
10. Achten Sie auf den korrekten Sitz und die korrekte Befestigung des Sicherheitsgurtes.
11. Lassen Sie das Kind niemals unbeaufsichtigt im Kindersitz sitzen.
12. Rücksitze, welche am Gepäckträger befestigt werden, sollen ein eine zusätzliche Befestigung haben. Diese sollte nicht vom Sitz abnehmbar sein und an einer anderen Stelle am Fahrrad befestigt werden, so dass eine Rückwärtsbewegung des Sitzes vermieden wird.
13. Wenn Sie Ihr Fahrrad schieben, während das Kind im Kindersitz sitszt, halten Sie mit einer Hand den Fahrradlenker und mit der anderen den Kindersitzgepackträger fest.
14. Ziehen Sie alle Befestigungen vor jeder Gebrauch des Kindersitzes fest und überprüfen Sie diese regelmäßig.
15. Achten Sie vor jeder Fahrt daraufuf, dass der montierte Kindersitz nicht mitvorhandenen Bremsanlagen, Pedalen und Lenkvorrichtungen in Berührung kommt.
16. Achten Sie stets daraufuf, dass das Kind selbst, dessen Kleidung, Schnursenkel und Spielzeug niemals in Kontakt mit bewegenden Fahrradteilen (insbesondere Reifen und Bremsen) kommt und überprüfen Sie dies mit dem Wachstum Ihr's Kindes.

17. Nehmen Sie kein Kind mit, welches zu jung ist um sicher im Kindersitz zu sitzen. Nehmen Sie nur Kinder mit, welche eine längerere Zeit ohne Hilfe sitzen konnen.

18. Nehmen Sie keine Modifizierungen am Kindersitz und dem Kindersitz-Gepäckträger vor.

19. Fahren Sie bei Dunkelheit ausschließlich unter Verwendung entsprechender Beleuchtungssysteme.
20. Losen Sie den Kindersitz stets vom Gepäckträger, wenn Sie Ihr Fahrrad z.B. mit dem Auto transportieren. Andernfalls wurden der Kindersitz und der Gepäckträger durch die Kraft des Windes zerstört oder beschädigt werden und waren nicht mehr betriebssicher.
21. Das Vorhandensein eines Kindersitzes kann unter Umständen dazu führen, dass der Fahrer seine gewohnte Art das Fahrrad zu besteigen und abzusteigen ändern muss. Seien Sie stets vorsichtig!
22. Vergewissern Sie sich, dass sich keine scharfkantigen Objekte in der Reichweite des Kindes befinden, z.B. ausgefranste Kabel.
23. Wenn Sie kein Kind mit führen, sollen alle loseben Befestigungsrieren befestigt werden.
24. Das Kind im Kindersitz sollte warmer als der Fahrer angezogen sein und vor Regen geschützt werden.
25. Bevor Sie das Kind in den Sitz setzen, überprüfen Sie ob der Sitz nicht zu stark überhitzt wurde (z.B. auf Grund starker Sonneneinstrahlung).
26. Falls Sie einen gefederten Sattel auf dem Fahrrad montiert haben, bedecken Sie die Federung um Verletzungen zu vermeiden.
27. Versichert Sie sich, dass das eingespannte System nicht lose ist oder fähig ist sich im Reifen einzuklemmen, insbesondere bei Fahren ohne Kind darin.
    28.itte wenden Sie sich sofort an den nachsten Topeak-Fachhandler, wenn Sie ein gebrochenes oder beschadigtes Bestandteil des Kindersitz-Systems bemerken.
28. Überprüfen Sie anfänglich und von Zeit zu Zeit, ob das Gewicht und die große des Kindes nicht länger sind als die empfohlene Belastbarkeit des Kindersitzes.
29. Mit einem Kind auf dem Fahrrad werden sich ggf. die Fahreigenschaften, insbesondere in Bezug auf Balance, Lenkung und Bremsleistung, verändern
30. Der Abstand zwischen dem Körperschwerpunkt und der Frontseite der Hinterradachse sollen weniger als 100mm betragen.

• Befolgen Sie stets die Anweisungen dieser Handbuches.
  Bei Nichteinhaltung kann dies ernsthafte Verletzungen oder gar den Tod des Fahrs und des Kindes nach sichziehen.
• Zusätzliche Sicherheitsvorrichtungen sollen stets angelegt werden.
• Aus Sicherheitsgründen sollene dieser Sitz nur in Verbindung mit Gepäckträgern mit der Bauart ISO 11243 verwendet werden.

GARANTIE

2 Jahre Gewährleistung auf alle verbauten Teile, jedoch nur gegen Herstellermängel. Gewährleistungsanspruch

Sie benötigen ihren Originalkaufbeleg um den Gewährleistungs-Service zu erhalten. Bei Antikel die ohne Kaufbeleg eingesendet werden, wird davon ausgegangen, dass die Gewährleistung mit dem Herstellungsdatum beginnt.Alle

Gewährleistungsansprüche werden ungültig, wenn der Anteil auf Grund eines Unfalls beschädigt oder zweckentfremdet wurde, Systemänderungen oder andere Veränderungen vorgenommen wurden oder der Anteil anderweitig verwendet wurde als in thisem Handbuch beschrieben.

* Anderungen in Design und Eigenschaft bedürfen keiner vorherigen Ankündigung.

Topeak Produkte sind ausschließlich im Fahrradfachhandel erhältlich.
Bitte nehmen Sie Kontakt mit ihrem nachsten Topeak Handler auf, um offene Fragen zu klären. Für Kunden in Deutschland, Tel. [phone]
Homepage: www.topeak.de

Stempel und Unterschrift des Topeak Fachhändlers

Gefederter Kindersitz

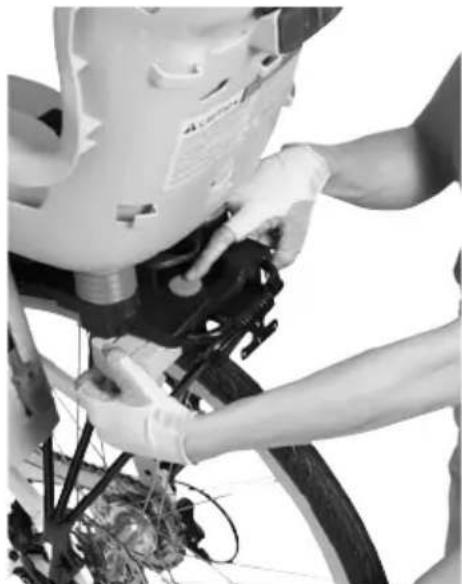

Lösen Sie den Kindersitz vom Gepäckträger
