Produkttyp	Trinokulares Biologisches Mikroskop
Marke	Bresser
Modell	SCIENCE TRM 301
Kopf	Neigbarer Trinokularkopf, interpupillare und dioptrische Einstellung
Okulare	Weitfeld WF 10x, 20 mm Sehfeld
Objektive	Plan-Achromaten 4x/0.10, 10x/0.25, 40x/0.65, 100x/1.25 (Öl)
Gesamtvergrößerung	40x bis 1000x
Beleuchtung	Halogen mit Helligkeitsregler
Stromversorgung	Netz 230 V AC, Sicherung 0,5 A / 250 V
Kreuztisch	Mechanisch, orthogonale Verschiebung 75 mm
Kondensor	Abbe N.A. 1,25, mit Irisblende und Höhenverstellung
Fokussierung	Grob- und Feinfokussierung mit Sicherheitsarretierung
Beobachtung	Helfeld, Köhler-Beleuchtung
Pflege	Optiken mit einem weichen, mit Alkohol oder Ether getränkten Tuch reinigen
Sicherheit	Kinder nicht unbeaufsichtigt lassen, spitze Zubehörteile aufbewahren
Garantie	2 Jahre
Konformität	CE
Mitgeliefertes Zubehör	Okulare, Objektive, Kondensor, Kreuztisch, Immersionsöl (nicht spezifiziert)

Häufig gestellte Fragen - SCIENCE TRM 301 BRESSER

Wie stelle ich die Köhler-Beleuchtung ein?

Setzen Sie den Kondensor in die obere Position, schließen Sie die Leuchtfeldblende, zentrieren Sie das Bild mit den Zentrierschrauben des Kondensors, öffnen Sie dann die Blende, bis ihre Ränder das Sehfeld leicht überragen.

Wie verwende ich das 100x Ölimmersionsobjektiv?

Geben Sie einen Tropfen Immersionsöl zwischen Objektiv und Präparat sowie zwischen Kondensor und Objektträger. Fokussieren Sie vorsichtig.

Wie reinige ich die Linsen?

Verwenden Sie ein optisches Spezialtuch oder ein weiches Tuch, das mit einem Alkohol-Ether-Gemisch (Isopropanol) getränkt ist. Reinigen Sie das 100x-Objektiv nach jedem Gebrauch.

Wie ersetze ich die Lampe?

Schalten Sie das Mikroskop aus und ziehen Sie den Netzstecker. Neigen Sie es, schrauben Sie die Schraube des Lampenfachs ab, entnehmen Sie die alte Lampe (Vorsicht: heiß) und setzen Sie die neue ein, ohne das Glas zu berühren. Schrauben Sie wieder fest.

Wie ersetze ich die Sicherung?

Ziehen Sie den Netzstecker. Hebeln Sie mit einem kleinen Schraubendreher den Sicherungshalter aus und ziehen Sie ihn heraus. Ersetzen Sie die Sicherung durch eine vom Typ 250 V, 0,5 A, F. Setzen Sie den Sicherungshalter wieder ein.

Wie stelle ich den Pupillenabstand ein?

Legen Sie ein Präparat ein und fokussieren Sie. Drehen Sie den Binokularkopf, bis sich die beiden Bilder zu einem überlagern.

Wie fokussiere ich?

Verwenden Sie das Grobrad für die grobe Einstellung, dann das Feinrad für die Feineinstellung. Stellen Sie sicher, dass die Sicherheitsarretierung gelöst ist.

Was tun, wenn das Bild nicht scharf ist?

Überprüfen Sie die Dioptrieneinstellung (Ring am linken Okular), zentrieren Sie den Kondensor neu und stellen Sie sicher, dass die Köhler-Beleuchtung korrekt eingestellt ist.

Wie zentriere ich den Kondensor?

Schließen Sie die Leuchtfeldblende, beobachten Sie das Bild der Blende im Sehfeld. Verwenden Sie die Zentrierschrauben des Kondensors, um das Bild in die Mitte zu bringen.

Wie lagere ich das Mikroskop?

Decken Sie es mit einer Schutzhülle ab und stellen Sie es an einen trockenen Ort. Lagern Sie Objektive und Okulare getrennt in einer verschlossenen Box mit einem Trockenmittelbeutel.

BEDIENUNGSANLEITUNG SCIENCE TRM 301 BRESSER

Bedienungsanleitung Instruction Manual Mode d'emploi

BRESSER Science TRM-301

Durchlicht-Mikroskop

BRESSER Science TRM-301

Werfen Sie Elektrogeräte nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Entladene Altbatterien und Akkus müssen vom Verbraucher in Batteriesammelgefäßen entsorgt werden. Informationen zur Entsorgung alter Geräte oder Batterien erfahren Sie beim kommunalen Entsorgungsdienstleister oder Umweltamt.

Für die Arbeit mit diesem Gerät werden häufig scharfkantige und spitze Hilfsmittel eingesetzt. Bewahren Sie deshalb dieses Gerät sowie alle Zubehörteile und Hilfsmittel an einem für Kinder unzugänglichen Ort auf. Lassen Sie Kinder nur unter Aufsicht mit dem Gerät arbeiten! Verpackungsmaterial (Plastiktüten, Gummibänder etc.) von Kindern fernhalten!

Inhaltsverzeichnis

I. Komponenten

II. Technische Daten / Lieferumfang

III. Betrieb

IV. Die Betriebsoperationen im Einzelnen

V. Wartung, Konformitätserklärung, Garantie

I. KOMPONENTEN

Abb. 1

Objektiv-Revolver

Kondensor-Höhentrieb

Friktionstrieb

Grobfokussiertrieb (Grobtrieb)

Feinfokussiertrieb (Feintrieb)

Ein/Aus-Schalter (Hauptschalter)

Helligkeitsregler

Kondensor-Hilfslinse

Kondensor-Halteschraube

Kondensor-Justierschraube

Objekttisch (Kreuztisch)

Objektiv

Abb. 2

Okular

Objekthalter

Kondensor (mit Aperturblende)

Leuchtfeldblende und Filterhalter

Tischhöhenbegrenzung

Feinfokussiertrieb (Feintrieb)

Stromanschluss

Sicherungshalter

Transversaler Kreuztischtrieb

Longitudinaler Kreuztischtrieb

Tubus-Halteschraube

Trinokularer Mikroskopkopf

Abb. 3

Tubus-Halteschraube

Trinokularer Mikroskopkopf

Okular

Objektiv-Revolver

Objektiv

Kondensor-Justierschraube

Kondensor-Halteschraube

Kondensor (mit Aperturblende)

II. TECHNISCHE DATEN / LIEFERUMFANG

Okulare
Okulartyp Vergrößerung Schfeld			Brennweite	Bemerkungen
Weitfeld-Okular (WF) 10x 20 25		/mm	f /mm
WF-Okular mit Fadenkreuz 10x 20 25 optional erhältlich

Objektive

Objektivtyp	Vergrößerung	Numerische AperturNA	ArbeitsabstandWD / mm
Planachromatische Objektive	4x	0,1	17,9
	10x	0,25	8,8
	40x	0,65	0,56
	100x	1,25 (Öl)	0,33

Gesamtvergrößerung

Objektive: 4x 10x 40x 100x (Öl)
Gesamtvergrößerung
Okular:
10x 40x	100x	400x 1000x

longitudinal 50 mm, transversal 75 mm.

(6 V, 20 W) mit Helligkeitsregler.

III. BETRIEB

1. Drücken Sie den Ein/Aus-Schalter auf „I“, um die Beleuchtung einzuschalten.
2. Bringen Sie das 4x-Objektiv durch Drehen des Objektiv-Revolvers in die Arbeitsposition. Danach stellen Sie das Objekt auf dem Objekttisch scharf (fokussieren).
3. Stellen Sie den Augenabstand und die Sehstärkenkorrektur (für binokulare Beobachtung) ein.
4. Stellen Sie den Kondensor auf die richtige Höhe ein. Stellen Sie auch den Helligkeitsregler der Beleuchtung und die Aperturblende so, dass Sie eine ausreichende Beleuchtung erhalten. Um beim Mikroskopieren mit dem 4x- oder 10x-Objektiv eine gleichmäßige Beleuchtung zu erzielen, stellen Sie den Kondensor tiefer. Zur Beobachtung mit dem 4x-Objektiv schwenken Sie die Kondensor-Hilfslinse in den Lichtweg ein.
5. Wenn Sie zwischen den Objektiven wechseln wollen, drehen Sie den Objektiv-Revolver entsprechend und fokussieren mit dem Feinfokussiertrieb leicht nach. Bei Verwendung des 100x-Objektivs sollten Sie je einen Tropfen Immersionsöl zwischen Kondensor und Objektträger sowie zwischen dem Deckglas des Objekts und dem Objektiv einbringen.

IV. DIE BETRIEBSOPERATIONEN IM EINZELNEN

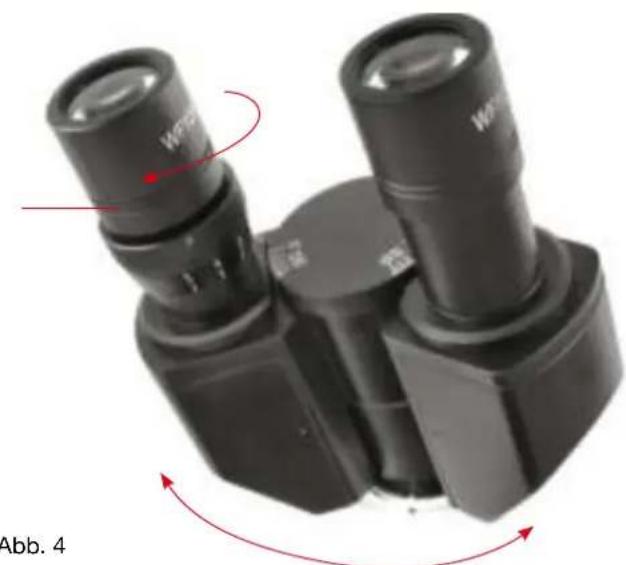

1. Einstellung des Augenabstands (Abb. 4)

Platzieren Sie ein Objekt auf dem Objekttisch und stellen Sie seine Abbildung scharf (fokussieren). Den richtigen Augenabstand bei binokularer Beobachtung stellen Sie durch Schwenken („Falten“) der Okulartuben (1) auf dem Mikroskopkopf ein, so dass das rechte und das linke Seh feld beim Betrachten zu einem einzigen verschmelzen.

2. Einstellung der Sehstärkenkorrektur (Abb. 4)

Platzieren Sie ein Objekt auf dem Objekttisch. Drehen Sie das 40x-Objektiv in die Arbeitsposition. Zunächst beobachten Sie nur durch das rechte Okular mit dem rechten Auge; stellen Sie das Bild mit dem Grob- und dem Feinfokussiertrieb scharf. Im zweiten Schritt beobachten Sie nur durch das linke Okular mit dem linken Auge; hier stellen Sie das Bild mit dem Einstellring für die Sehstärkenkorrektur (Dioptrieneinstellring) (2) scharf.

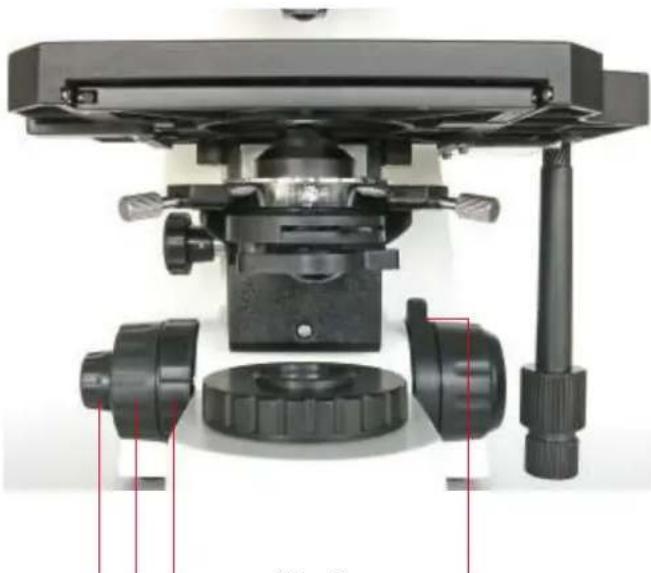

3. Grob- und Feinfokussierung (Abb. 5)

Das Instrument besitzt einen koaxialen Grob- und Feinfokussiermechanismus. Der Friktionstrieb (4) des Grobfokussiertriebs (3) dient dazu, die Schwer- oder Leichtgängigkeit des Grobfokussiertriebs richtig einzustellen, damit der Objektisch nicht von selbst herabrutscht. Die Tischhöhenbegrenzung (1) soll verhindern, dass es beim Fokussieren zu einem ungewollten Kontakt zwischen Objekt und Objektiv kommt. Wenn Sie ihn bei einer von Ihnen vorgegebenen Höhe des Objekt-tisches feststellen (durch Festdrehen nach oben), können Sie mit dem Grobfokussiertrieb das Objektiv nicht näher an das Objekt bringen, das damit gegen Beschädigung geschützt ist. (2) ist der Feinfokussiertrieb.

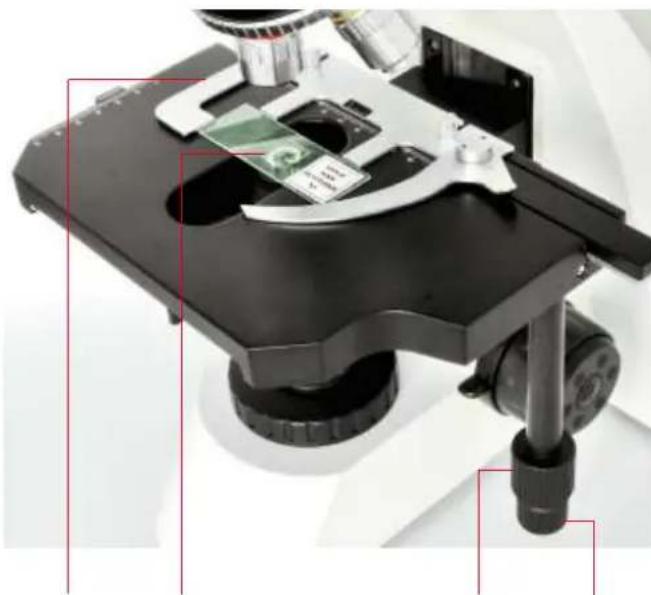

4. Objektisch (Abb. 6)

Der Objekthalter (1) auf dem Objektisch ist passend angefertigt, um einen Objektträger (2) zu halten. Der longitudinale Kreuz tischtrieb (3) (für die Bewegung in Längsrichtung) und der transversale Kreuztischtrieb (4) (für die Bewegung in Querrichtung) sind koaxial. Der Objektisch lässt sich damit Ihren Anforderungen gemäß bewegen.

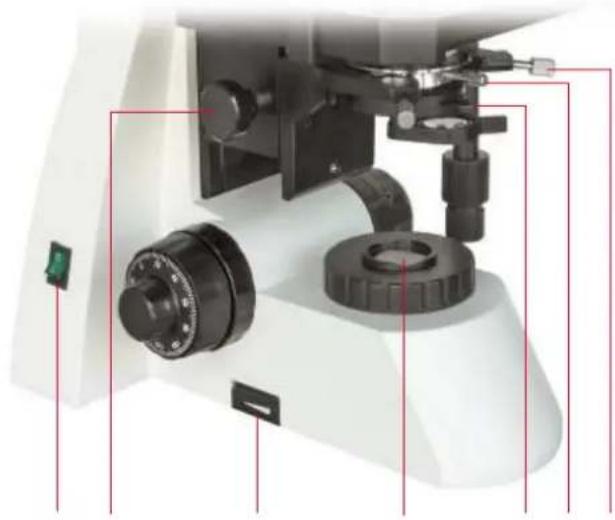

1. Höhenverstellbarer und zentrierbarer Abbe-Kondensor (Abb. 7)


Der Kondensor wird durch Drehen des Kondensor-Höhentriebs (1) auf oder ab bewegt. Zur Zentrierung des Kondensors benutzt man die Kondensor-Justierschrauben (7). Nach Lösen der Kondensor-Halteschraube (2) lässt sich der Kondensor leicht aus seiner Halterung entnehmen. Der Filterhalter (6) bietet Platz für eine Filterscheibe.

6. Hauptschalter und Helligkeitsregler (Abb. 7)

Schalten Sie den Ein/Aus-Schalter (Hauptschalter) (3) ein. Stellen Sie den Helligkeitsregler (4) so ein, dass Sie die mikroskopische Abbildung gut anschauen können. Achten Sie darauf, den Helligkeitsregler nicht über lange Zeit auf maximaler Helligkeit stehen zu lassen. Dies verkürzt die Lebensdauer der Lampe.

7. Köhlersche Beleuchtung (Abb. 7)

Die Köhlersche Beleuchtung ist die optimale Objektbeleuchtung und stellt daher im wissenschaftlichen Arbeiten und in der Mikrofotografie den Standard dar. Sie ist mit der fest eingebauten Leuchtfeldblende und dem höhenverstellbaren und justierbaren Abbe-Kondensor einstellbar:

a) Bringen Sie den Kondensor (Abb. 3, Nr. 8) mit Hilfe des Kondensor-Höhentriebs (1) in die höchste Position direkt unter dem Objektisch.

b) Schalten Sie die Beleuchtung mit dem Ein/Aus-Schalter (3) ein und fokussieren Sie Ihr Objekt.

c) Schließen Sie die Leuchtfeldblende (Abb. 2, Nr. 4) so weit wie möglich. Falls sich nun das Bild der Leuchtfeldblende außerhalb des Sehfeldes befindet, bringen Sie es mit Hilfe der Kondensor-Justierschrauben (Abb. 1, Nr. 10) in das Sehfeld.

d) Verstellen Sie die Höhe des Kondensors mit Hilfe des Kondensor-Höhentriebs (1), bis das noch unscharfe Bild der Leuchtfeldblende scharf erscheint.

e) Bringen Sie das Bild der Leuchtfeldblende mit Hilfe der Kondensor-Justierschrauben (Abb. 1, Nr. 10) in die Mitte des Sehfeldes.

f) Nun öffnen Sie die Leuchtfeldblende so weit, bis ihr Rand gerade aus dem Sehfeld verschwunden ist und das Sehfeld komplett ausgeleuchtet ist; eventuell müssen Sie dabei den Kondensor ein wenig nachzentrieren. Nun müssen Sie noch die Aperturblende einstellen, was im nächsten Punkt erklärt wird.

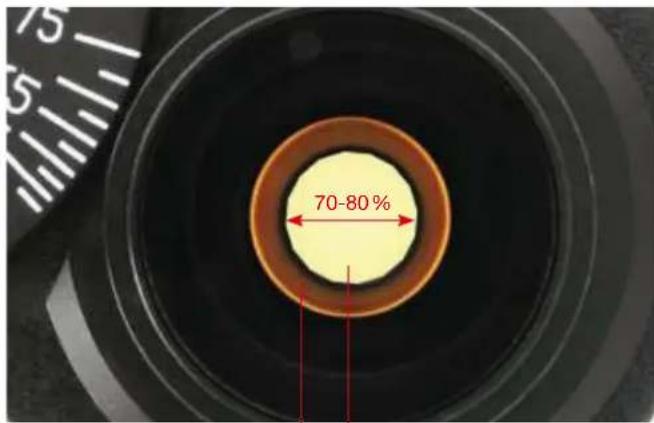

1. Aperturblende (Abb. 8)


70-80%

Abb. 8

Der Aperturblenden-Einstellhebel (Abb. 7, Nr. 5) lässt sich herumschieben, um die Aperturblende zu öffnen oder zu schließen. – Entfernen Sie ein Okular und blicken Sie in den offenen Okulartubus. Falls das Bild der Aperturblende (2) exzentrisch zur Objektivpupille (1) steht, werden die Kondensor-Justierschrauben (Abb. 7, Nr. 7) zur Zentrierung benutzt. Stellen Sie die Aperturblendenöffnung so ein, dass Sie eine gute Auflösung und Bildkontrastwahrnehmung erhalten. Gewöhnlich beträgt der einzustellende Durchmesser des Aperturblendenbildes (2) 70 bis 80 Prozent der Objektivpupille.

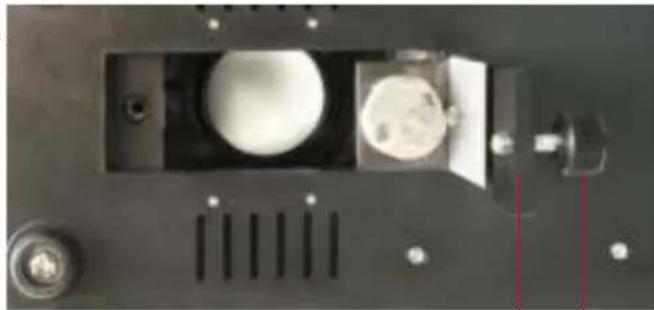

1. Lampenwechsel (Abb. 9)


a) Schalten Sie den Hauptschalter aus und ziehen Sie die Stecker des Netzkabels aus der Netzsteckdose und dem Stromanschluss am Mikroskop (Abb. 2, Nr. 7).

b) Neigen Sie das Mikroskop vorsichtig, lösen Sie die Befestigungsschraube (3) der Bodenklappe, die die Lampenhalte-

rung (1) trägt und sich am Mittelteil der Mikroskopunterseite befindet, und öffnen Sie die Bodenklappe.

c) Ziehen Sie die alte Lampe (4) aus der Lampenfassung (5). Seien Sie dabei vorsichtig, denn die Lampe kann noch heiß sein!
d) Stecken Sie eine neue Lampe (4) in die Lampenfassung (5). Achten Sie darauf, die Lampe dabei nicht direkt mit Ihren Fingern zu berühren (Schutz gegen Verschmutzung der Lampe, die ihre Lebensdauer und Intensität erniedrigt). Verwenden Sie z. B. die Schutzhülle der Lampe oder ein Taschentuch, um die Lampe zu greifen.
e) Verschließen Sie wiederum die Bodenklappe (1) an der Unterseite mit der Befestigungsschraube (3).
f) Nachdem Sie die Lampe in rechter Weise montiert haben, schließen Sie das Netzkabel wieder an, schalten den Hauptschalter ein, drehen ein Objektiv in den Lichtweg, stellen den Kondensor auf die richtige Höhe und beleuchten das Sehfeld. Falls der Lichtfleck von der Mitte des Sehfeldes weg verschoben ist, lösen Sie die Schraube (2) leicht und bewegen damit die Lampenfassung (5). Führen Sie den Lichtfleck der Lampe in die Mitte, danach drehen Sie die Schraube (2) sofort wieder fest.

10. Austausch der Sicherung (Abb. 10)

Abb. 10

Schalten Sie den Hauptschalter aus (Abb. 1, Nr. 6) und ziehen Sie den Stecker des Netzkabels aus dem Stromanschluss am Mikroskop. Greifen Sie mit einem kleinen Schrau ben dreher unter die Lasche der Sicherungshalterung und ziehen diese vorsichtig nach vorne (Abb. 10). Entnehmen Sie danach

den Sicherungshalter und ersetzen Sie die defekte Sicherung durch eine neue gleicher Spezifikation: 250 V, 0,5 A, F. Schließen Sie den Sicherungshalter wieder. Ihr Mikroskop ist wieder einsatzbereit.

V. WARTUNG

1. Linsenreinigung: Wischen Sie die Linsen mit einem Linsenputztuch oder weichem Stoff ab, die Sie zuvor mit etwas Alkohol oder Alkohol-Äther-Gemisch angefeuchtet haben. Reinigen Sie das 100x-Immersionsobjektiv jedes Mal nach seiner Benutzung von dem Immersionsöl.
2. Reinigung der lackierten Geräteteile: Der Staub auf den lackierten Geräteteilen kann mit Gaze entfernt werden. Bei Fettflecken wird die Verwendung von Gaze, die leicht mit Waschbenzin getränkt wurde, empfohlen. Verwenden Sie keine organischen Lösemittel wie Alkohol, Ether oder Verdünner usw., um lackierte Geräteteile oder Kunststoffkomponenten zu reinigen.
3. Bauteile: Vermeiden Sie es, das Mikroskop auseinander zu bauen. Da das Mikroskop ein Präzisionsinstrument ist, sollten Sie es nicht unnötigerweise auseinander bauen. Dies kann seiner Funktionsfähigkeit ernsthaft schaden.
4. Staubschutz: Bei Nichtgebrauch decken Sie das Mikroskop mit der Staubschutzhülle ab (aus Polymethylmethacrylat oder Polyethylen) und stellen es an einen trockenen und schimmelfreien Platz. Wir empfehlen die Lagerung aller Objektive und Okulare in einem geschlossenen Behälter mit Trockenmittel.

KONFORMITÄTSERKLÄRUNG

Die Bresser GmbH, ansässig in 46414 Rhede/Westf., Gutenbergstr. 2, Germany, erklärt für die ses Produkt die Übereinstimmung mit nachfolgend aufgeführten EG-Richtlinien:

EN 61326: 1997

EN 61000-3-2

Produktbeschreibung: Durchlichtmikroskop

Typ / Bezeichnung: BRESSER Science TRM-301

Rhede, 20. Juli 2007

Bresser GmbH

Helmut Ebbert

Geschäftsführer

GARANTIE

Die Garantiezeit beträgt 2 Jahre und beginnt am Tag des Kaufs. Bitte bewahren Sie den Kassenbeleg, bzw. die Rechnung als Nachweis für den Kauf auf. Während der Garantiezeit werden defekte Geräte von Ihrem Fachhändler vor Ort angenommen und ggf. eingeschickt. Sie erhalten dann ein neues oder repariertes Gerät kostenlos zurück. Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, ein defektes Gerät zwecks Reparatur zurückzugeben.

Nach Ablauf der Garantiezeit anfallende Reparaturen sind jedoch kostenpflichtig.

Wichtig:

Achten Sie darauf, dass das Gerät sorgfältig verpackt in der Original-Verpackung zurückgegeben wird, um Transportschäden zu vermeiden! Bitte den Kassenbeleg als Kopie beilegen. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

_Ihr Fachhändler:

Name: ____

PLZ / Ort: ____

Straße: ____

Telefon: ____

Kaufdatum: ____

Unterschrift: ____
