BEDIENUNGSANLEITUNG 425GM DOVRE

INSTALLATION INSTRUCTIONS AND OPERATING MANUAL EINBAUANLEITUNG UND GEBRAUCHSANWEISUNG

Inhoudsopgave pag

Voorwoord 4

1. Einleitung 31
2. Sicherheit 31
3. Montagevorschrift 32

3.1.Vorher 32

3.1.1.Der Schornstein 32
3.1.2.Luftung des Raumes 33
3.1.3.Fussboden,Wande 33

3.2.VorbereitendeArbeiten 34

3.2.1. Montage der Füsse und Aschenfänger 34
3.2.2.Rauchgasausgang 34
3.2.2. Montage des "kalten Handgriffs" (450 - 555GM) 35

3.3.Abfertigung 35
3.4.Verpackungsmaterialien 36

1. Gebrauchsanleitung 36

4.1.Brennstoff 36
4.2.Anzunden 37
4.3.Heizen mit Holz 37
4.4.Heizen mit Kohlen 38
4.5. Entaschen 38
4.6.Auslöschen 38
4.7.Wetterlage 38

5.Wartung 39

Anlage 1: Technischen Daten 41
Anlage 2:Abmessungen 42

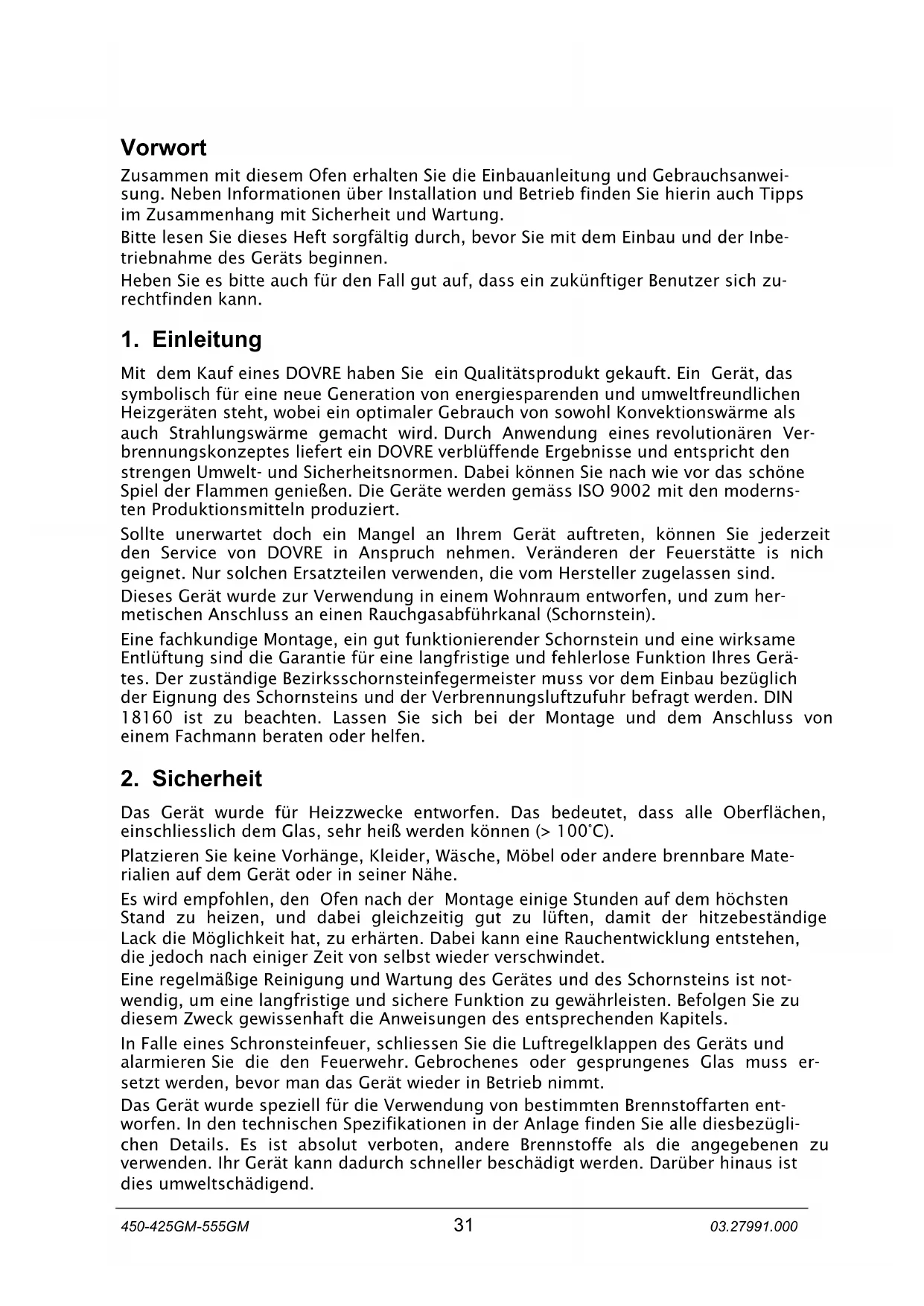

Voorwoord

Zusammen mit diesen Ofen erhalten Sie die Einbauanleitung und Gebrauchsanweisung. Neben Informationen über Installation und Betrieb finden Sie hierin auch Tipps im Zusammenhang mit Sicherheit und Wartung.

Bittelesen Sie diese Heft sorgfältig durch, bevor Sie mit dem Einbau und der Inbetriebnahme des Geräts beginnen.

Heben Sie esitte auch fur den Fall gut auf, dass ein zukunftiger Benutzer sich zurechtfinden kann.

1. Einleitung

Mit dem Kauf eines DOVRE haben Sie ein Qualitätssprodukt gekauft. Ein Gerät, das symbolisch für eine neue Generation von energiesparenden und umweltfreundlichen Heizgeräten steht, wobei ein optimaler Gebrauch von sowohl Konvektionswärme als auch Strahlungswärme gemacht wird. Durch Anwendung eines revolutionären Verbrennungskonzeptes liefert ein DOVRE verblüffende Ergebnisse und entspricht den strengen Umwelt- und Sicherheitsnormen. Dabei konnen Sie nach wie vor das schon Spiel der Flammen genieten. Die Geräte werden gemäss ISO 9002 mit den modernsten Produktionsmittelnprodukiert.

Sollte unerwartet noch ein Mangel an Ihrm Gerät auftreten, konnen Sie jederzeit den Service von DOVRE in Anspruchnehmen. Veränderen der Feuerstätte is nich geignet. Nur solchen Ersatzteilen verwenden, die vom Hersteller zugelassen sind.

Dieses Gerät wurde zur Verwendung in einem Wohnraum entworfen, und zum hermetischen Anschluss an einen Rauchgasabführkanal (Schornstein).

Eine fachkundige Montage, ein gut Funktionierender Schornstein und eine wirksame Entlüfung sind die Garantie für eine langfristige und fehlerlose Funktion Ihres Gerätes. Der zuständige Bezirksschornsteinfegermeister muss vor dem Einbau bezüglich der Eignung des Schornsteins und der Verbrennungsluftzufuhr befragt werden. DIN 18160 ist zu beachten. Lassen Sie sich bei der Montage und dem Anschluss von einem Fachmann beraten oder halten.

2. Sicherheit

Das Gerät wurde für Heizwische entworgen. Das bedeutet, dass alle Oberflächen, einschliesslich dem Glas, sehr heißt werden konnen (> 100°C).

Platzieren Sie keine Vorhänge, Kleider, Wasche, Möbel oder andere brennbare Materialien auf dem Gerät oder in seiner Höhe.

Es wird empfohlen, den Ofen nach der Montage eine Stunden auf dem hochsten Stand zu heizen, und damit gleichzeitig gut zu luften, damit der hitzebestandige Lack die Möglichkeit hat, zu erhäten. Dabei kann eine Rauchentwicklung entstehen, die jedoch nach einer Zeit von selbst wieder verschwindet.

Eine regelmäßige Reinigung und Wartung des Gerätes und des Schornsteins ist notwendig, um eine langfristige und sichere Funktion zu gewährleisten. Befolgen Sie zu dieser Gewinnchaft die Anweisungen des entsprechenden Kapitels.

In Falle eines Schronsteinfeuer, schliessen Sie die Luftregelklappen des Geräts und alarmieren Sie die den Feuerwehr. Gebrochenes oder gesprungenes Glas muss ersetzt werden, bevor man das Gerät wieder in Betrieb nimmt.

Das Gerät wurde speziell für die Verwendung von bestimmen Brennstoffarten entworfen. In den technischen Spezifikationen in der Anlage finden Sie alle diesbezüglich Details. Es ist absolut verboten, andere Brennstoffe als die angegebenen zu verwenden. Ihr Gerät kann dadurch schneller beschädigt werden. Darüber hinaus ist dies umweltschädigend.

3. Montagevorschrift

3.1. Vorher

Der Ofen muss in einem Raum mit ausreichender Entlüfung hermetisch an einen gut Funktionierenden Schornstein angeschlossen, und ausreichend von brennbaren Materialien (Fußboden, Wände) abgeschirmt werden.

Erkundigen Sie sich über这点 bezügliche nationale oder regionale Normen und Vorschriften. Ihr Handler kann Ihnen darauf helfen. Informieren Sie sich eventuell auch bei der Feuerwehr und/oder Versicherungsgesellschaft nach speziellen Vorschriften oder Erfordernissen. Machen Sie sich auch mit den technischen Spezifikationen in der Anlage dieser Gebrauchsanleitung vertraut, bevor Sie mit der Montage beginnen.

3.1.1. Der Schornstein

Die Schornsteinberechnung erfolgt nach DIN 4705 T1 bzw. T 2 mit dem in dieser Anleitung vergebenem Wertetripel. Der Schornstein (der Rauchkanal) hat eine zweifache Funktion:

• Das Ansaugen der Luft aus dem Zimmer, was für die Verbrennung des Brennstoffes im Ofen oder Kamin nötig ist.
• Das Abführren der Verbrennungsgase durch thermischen und natürlichen Zug. Der thermische Zug entsteht durch den Wärmeunterschied zwischen der Luft im und außerhalb des Rauchkanals. Die erwärmtte Luft im Rauchkanal ist leichter als die kältere Luft außerhalb des Kanals, und steigt darum nach oben, gemeinsam mit den Verbrennungsgasen. Der natürliche Zug wird durch Umgebungsfaktoren, wie z.B. Wind, verursacht.

Es ist verboten, mehrere Geräte an einen einzigen Schornstein anzuschreiben (z.B. den Zentralheizungskessel), es sei dess, dass regionale oder nationale Reglementierungen dies vorsehen.Bei Kamine mit selbstschliessenden Feuerraumtären ist ein Anschluss an einen bereits mit anderen Öfen und Herden belegten Schornstein möglich, sofern die Schornsteinbemessung gem. DIN 4705, Teil 3, dem nicht widerspricht.

Prüfen Sie, welcher Schornstein für das gewählte Gerät erforderlich ist, und ob der bestehende Schornstein sich damit eignet. Lassen Sie sich hierbei von einem Spezialisten beraten.

Der Schornstein entspricht am besten folgenden Voraussetzungen:

• Der Rauchkanal muss aus feuerfestem Material hergestellt sein. Elemente aus Keramik oder rostfreiem Stahl sind empfehlenswert.
• Der Schornstein muss luftdicht und gut gereinigt sein, sowie einen ausreichenden Zug garantieren (ein Zug oder Unterdruck von 15 bis 20 Pa während der Normalbelastung ist ideal).
• Er muss möglichst vertical verlaufen, ausgehend vom Ausgang des Gerätes. Von Richtungsveränderungen und horizontalen Stücken wird aufgrund der Störung der Rauchgasabfuhr und einer möglichen Anhäufigung von Russ (Verstopfung!!) abgeraten.
  Die Innemasse des Schornsteins dürfen nicht zu groß sein, um die Rauchgase nicht zu stark abkühlen zu halten. Lesen Sie die technischen Spezifikationen in der Anlage über den empfohlenen Schornsteindurchmesser. Wenn der Rauchkanal angemessen isoliert ist, kann der Durchmesser eventuell größer sein.
• Der Abschnitt des Rauchkanals muss vor allem konstant sein. Verbreiterungen und vor allem Verengungen sollenn möglichst vermieden werden. Das selbst gilt für eine Deckplatte oder Abfuhrabdeckung oben auf dem Schornstein. Geben Sie

acht, dass dadurch die Ausmündung nicht verengt wird, und dass die Abdeckung so gestaltet ist, dass sie bei Wind die Abfuhr der Rauchgase nicht behindiert, sondern fördert.

• Vor allem, wenn der Rauchkanal durch angeheizte Räume lauft oder Außenwände hat, ist eine zusätzliche Isolierung wichtig. Metallene Schornsteine, oder Schornsteinteile außerhalb der Wohnung mussen stets in doppelwandig isolierten Rohren ausgeführht sein. Jener Teil des Schornsteins, der sich außerhalb am Dach befindet, muss immer isoliert sein.
• Der Schornstein muss ausreichend hoch sein (mindestens 4 Meter), und in einen Bereich munden, der nicht durch umliegende Gebäude, nahe gelegene Bäume oder andere Hindernisse gestört wird. Als Faustregel gilt: 60~cm ober dem Dachfirst. Wenn der Dachfirst mehr als 3 Meter vom Schornstein entfernt ist, sehen Sie sich die Abmessungen an, die in unterstehender Abbildung angegeben sind. Abhängig von eventuell nahe gelegen den Gebäuden und/oder Bäumen muss der

Schornstein hohen sein.

3.1.2. Lüftung des Raumes

Die Verbrennung von Holz, Kohlen oder Gas verbraucht Sauerstoff. Es ist also von großer Bedeutung, dass der Raum, in dem das Gerät montiert wurde, ausreichend geluftet oder ventiliert wird. Bei einer unzureichenden Luftung kann die Verbrennung gestört werden, und kann die fehlerlose Abfuhr der Rauchgase durch den Schornstein nicht mehr garantiert werden, mit möglichen Rauchausdünstungen im Wohnraum zur Folge. Platzieren Sie nötigenfalls ein Luftungsgitter, das die Zufuhr von frischer Luft garantiert. Diese Vorkehrung ist safer nötig bei gut isolierten Räumen, wenn eine mechanische Luftung vorhanden ist. Geben Sie auch auf andere Luftverbraucher acht, die sich im selbst Raum oder in der Wohnung befinden; wie beispielsweise ein anderes Heizgerät, ein Dunstabzug, ein Trockner oder ein Badezimmerventilator. Verwenden Sie diese Geräte nicht, wenn der Kamin brennt, oder sorgen Sie für eine zusätzliche Luftzufuhr für diese Geräte.

3.1.3. Fussboden, Wande

Sehen Sie einen ausreichenden Abstand zwischen dem Gerät und brennbaren Materialien, wie beispelsweise hölzernen Wänden oder Möbeln vor. Für freistehende Geräte muss dieser Abstand mindestens 40 cm betragen. Das aufstellen der Feuerstätte ist nur bei ausreichender Tragfähigkeit der Aufstellfläche möglich. Bei unzureichenden Tragfähigkeit müssen geeignete Massnahmen (z.B. Platte zur Lastverteilung) getroffen werden, um diese zu errichen.

Ein brennbarer Fußboden muss mit einer feuerfesten Schutzplatte ausreichend gegen Wärmeabstrahlung geschützt werden. Ein Fußbodenbelag muss mindestens 80 cm vom Feuer entfernt sein.

3.2. Vorbereitenden Arbeiten

Kontrollieren Sie das Gerät unmittelbar nach dem Erhalt auf Transportschaden und/oder sightbaren Schaden, und informieren Sie nötigenfalls den Lieferanten. Nehmen Sie das Gerät in der Zwischenzeit nicht in Betrieb.

Um eine Beschädigung des Gerätes bei der Montage zu vermeiden, und um das Gerät leichter handhaben zu konnen, kann es nützlich sein, erst einen Teil aller beweglichen Bestandteile aus dem Kamin zu entfernen (lose Oberplatte, feuERfeste Steine, Gitter, Aschenlade etc.). Achten Sie beim Herausnehmen der Bestandteile auf deren Position, damit Sie diese danach auf die richtige Art und Weise wieder im Gerät anbringen konnen.

Mit dem Ofen wird das nachstehende Zubehör mitgeliefert:

• Ein Satz Füssel
• Ein Werkzeug um die Anschlusslicher zu machen (425GM - 555GM)
• Ein Anschlusskragen mit Befestigungsschienen
• Ein "kalter Handgriff" für die Tur (450 - 555GM)
• Ein "kalter Handgriff" zum Ausnehmen der Aschenlade
• Eine Zugschaufel für die Asche
• Eine Aschenfänger (450)

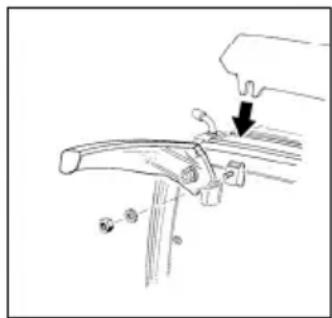

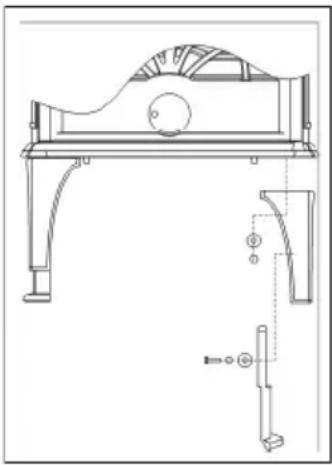

3.2.1. Montage der Beine und Aschenfänger

(425GM - 555GM) Montieren Sie den obersten und untersten Teil der Beine mit Hilfe der mitgelieferten Bolzen und Ringe aneinander, und davon auf der von Ihnen gewünschten Höhe. Kippen Sie den Ofen nach hinten auf die Rückseite, und montieren Sie jetzt die 4 Beine auf den Ofen. Verwenden Sie die Ringe und Muttern, die bereits auf der Bodenplatte montiert sind.

(450) Montieren Sie den Aschenfänger auf der Vorderseite unter der Bodenplatte. Schrauben Sie zwei Gewindeenden (M8× 20) in die Bodenplatte, und befestigen Sie den Aschenfänger mit zwei Muttern (M8) und zwei Ringen.

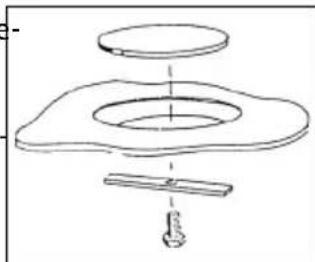

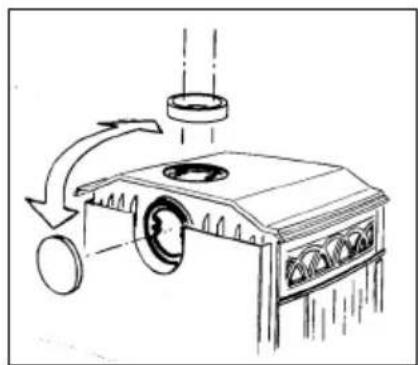

3.2.2. Rauchgasausgang

Ihr Ofen lasst die nachstehenden Anschlüsse zu: Obenanschluss und Rückanschluss.

425GM - 555GM

Sobald Sie sich für einen Anschluss entschieden haben, machen Sie das entsprechende Loch mit Hilfe des mitgelieferten Werkzeugs. Berücksichtigten Sie beim Machen des Lochs die mitgelieferten Hinweise.

Im Fall eines Obenanschlusses sollenn Sie das Loch in der Oberplatte des Ofens ausbrechen. Im Fall eines Rückanschlusses entfernen Sie zuerst den Hitzenschild und brechen Sie die vorgeschnittene Platte ab. Nachher machen Sie das Loch in der Rückplatte des Ofens.

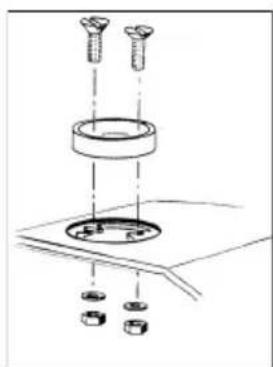

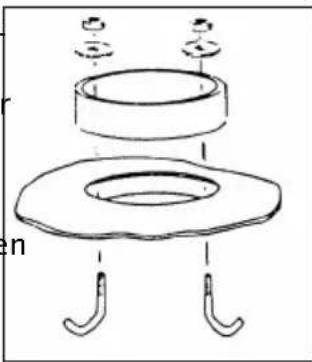

Bauen Sie den Anschlusskragen wie erwünscht in die Ober-bzw. Rückplatte des Ofens mit den zwei mitgelieferten Schlussteilen an der Innenseite und den zwei Muttern an der Aussenseite (siehe Zeichnung darüber). Beachten Sie die richtige Stelle der Schlussteile in der dazu vorgesehenen Spalte auf der linke und rechten Seite des Lochs. Sorgen Sie für eine richtige Dichtung zwischen dem Anschlusskragen und dem Ofen mit Hilfe des mitgelieferten Kitts.

Montieren Sie wieder den eventuell entfernten Hitzenschild, bevor Sie den Ofen mit dem Kamin verbinden.

Ein bereits gemachtes Loch kann nachher immer wieder gedichtet werden mit Hilfe des Deckelchens das mit dem Stahlriegel und einem Bolzen befestigt werden kann (siehe Zeichnung besoinan). Ein solches Deckelchen ist immer als Zubehor verfügbar.

450

Montieren Sie den mitgelieferten Anschlusskragen und Abschlussdeckel (bei der Lieferung lose in der Oberplatte) mit Hilfe der mitgelieferten Muttern und Klemmlatten (siehe Abbildungen) gemass der gewünschten Anschlussrichtung. Bei einem rückwärten Anschluss haken Sie erst das Hitenschild ab, und brechen die vorgeschnittene Platte aus.

Sorgen Sie für eine gute Abdichtung des Anschlusskragens und Deckels am Gerät, und während beiliegendem Kit oder Pasta.

Platzieren Sie das eventuell entfernte Hitzeschild zurück, bevor Sie das Gerät mit dem Schornstein verbinden.

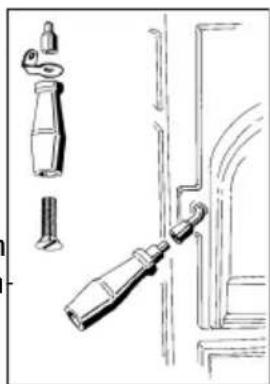

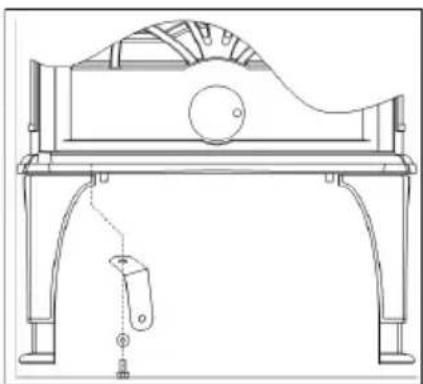

3.2.3. Montage des "kalten Handgriffs" (450 - 555GM)

Die M8x50-Schraube wird an den Holzhandgriff befestigt und dann an den Bedienungsschiene und nachher an den Verschmalerungsteil geschraubt. Siehe Zeichnung fur die Montage.

Der "kalte Handgriff" kann unter an den Ofen gehängt werden, an den Handgriffshalter der auf die Boden platte des Ofens zu montieren ist (siehe Zeichnung) - nicht für alle Ofen.

3.3. Abfertigung

Wenn das Gerät am richtigen Platz stehen, und hermetisch an den Schornstein ange-schlossen ist, werden alle losen Teile wieder zurück im Gerät platziert.

Ihr Gerät ist jetzt gebrauchsfertig.

Achtung!!: Lassen Sie das Gerät NIEMALS ohne Innenplatten oder feuerfeste Steine brennen.

3.4. Verpackungsmaterialien

Die Verpackungsmaterialien müssen auf verantwortungsvolle Art und Weise und gemäß den amtlichen Bestimmungen entsorgt werden.

4. Gebrauchsanleitung

4.1 Brennstoff

Dieses Gerät ist ausschließlich zum Heizen mit Holz, Braunkohlebriketts und Kohlen geeignet. Alle anderen Brennstoffe sind verboten. Die Verwendung davon kann zu ernsthaftem Schaden an Ihr dem Gerät führen.

Heizen Sie auch nicht mit behandeltem Holz, wie z.B. Abbruchsholz, gefarbtem Holz, imprägniertem Holz oder haltbar gemachttem Holz, Mehrfach- oder Spannplatten. Das Heizen dieser Materialien, ebenso wie von Kunststoff, Altpapier und Haushaltsmüll ist stark verschmutzend für das Gerät, den Schornstein und die Umwelt. Es kann einen Schornsteinbrand zur Folge haben.

Holz

Verwenden Sie vorzugsweise Hartholz. Eiche, Birke und Holz von Obstbäumen sind sehr gute Holzsorten zum Heizen.

Das Holz muss mindestens 2 Jahre gut auf einem überdachten und gut gelufteten Platz getrocknet sein. Bereits gespaltetes Holz trocknet better. Der maximale Prozent-satz an Feuchtigkeit für trockenes Holz beträgt 20% .

Nasses Holz ist als Brennstoff nicht geeignet. Es gibt keine Wärme, da die ganze Energie im Verdampfen der Feuchtigkeit verloren gehen. Es werden schlecht riechende Gase freigesetzt und es verursacht viel Russbelag auf der Scheibe der Türen und im Schornstein.

Braunkohlebriketts

Braunkohlebriketts brennen ungebahr auf die gleiche Art und Weise wie Holz. Sorgen Sie davon, dass ein gutes Aktivkohlenbett im Ofen vorhanden ist, bevor Sie mit Briketts heizen.

Kohlen

Anthrazitkohlen sind in verschiedene Kategorien erhältlich. Einige Merkmale konnen gesetzlich festgelegt sein. So muss Anthrazitkohle "A" weniger als 10% flüchtige Bestandteile enthalten, Anthrazit "B" weniger als 12% . Der Aschengehalt kann von 3 bis 13% variieren.

Für eine gute Funktionswise Ihres Gerätes wird die Verwendung von Anthrazit "A" mit einer Lage Aschengehalt empfohlen. Brandstoff mit einem hohenen Aschengehalt hat immerhin einen niedrigeren Heizwert, muss offen entsucht werden und erlischt Schneller.

Das empfohlene Maß ist 12/22 oder 20/30.

4.2. Anzünden

Um genügend Zug im Schornstein zu erzeugen, und um so keinen Rauch im Raum zu besteht, muss der Schornstein vor dem Anzünden des Ofens erst ausreichend erwartt werden. Bei einem kalten Schornstein kann man am besten ein "Lockfeuer" machen, durch beispielsweise einen Ball mit (Zeitungs-)Papier oberhalb der Flammenplatte anzuzünden.

Das Gerät wird mit (Zeitungs-)Papier und/oder Zündblocken und kleinen Holzstücke angezündet.

Machen Sie die Tur einen Spaltbreit und die Luftschieber vollständig auf. Sehen Sie sich auf der Nebenstehender Abbildung die Funktionseise der Luftschieber an.

Es ist wichtig, dass das Anbrennfeuer heftig durchbrennt. Danach konnen dickere Holzstücke aufgelegt und die Türg geschlossen werden. Wenn das Feuer ausreichend stabilisiert und genugend Glut vorhanden ist, kann man Holz, Kohlen oder Braunkohlebrikettes auflagen.

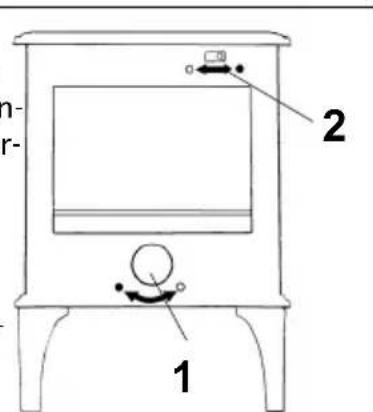

1: Primarluft

2: Sekundärluft

= geoffnet

= geschlossen

4.3. Heizen mit Holz

Die Beste Regelung der Feuerstelle erhält man, indem man die Anbrenn-Luftschieber auf der Unterseite vollständig schliebt und die Luftzufuhr vollständig mit dem obersten Luftschieber regelt. Wenn diese Regelung nicht ausreichend erscheint, oder um das Feuer anzufachen, kann vorübergehend der unterste Luftschieber teilweise geöffnet werden, um eine zusätzliche Luftzufuhr zu erhalten.

Sorgen Sie davon, dass die Tur des Ofens immer gut geschlossen ist. Heizen Sie niemals mit offener Tur.

Füllen Sie rechtzeitig Brennstoff nach. Füllen Sie nie zuviel zugleich ein. Es ist am besten, die Feuerstelle bis zu maximal einem Drittel zu fullen, und dann regelmäß nachzufullen.

Öffnen Sie die Fülture immer langsam und für möglichst kurze Zeit. Sorgen Sie davon, dass das Aktivkohlenbett gleichmäßig über den Kaminboden verteilt wird, bevor Sie nachfüllen, und kontrollieren Sie, dass sich unmittelbar nach dem Feuergitter genugend Glut befindet, damit die Nachfüllung unverzüglich Feuer fasst. Öffnen Sie notigenfalls kurz den unteren Anbrenn-Luftschieber.

Wenn das Holz lose gestapelt wird, wird es sehr Schnell verbrennen, da der Sauerstoff jeges Holzstück leicht erreichen kann. Diese Staplung verwendet man, wenn man kurz heizen möchte. Wenn das Holz kompakter gestapelt wird, wird es langsamer verbrennen, da die Luft nur bestimmt Holzstücke erreichen kann. Das Holz wird am besten auf diese Weise gestapelt, wenn man für eine langere Zeit heizen möchte.

Wenn Sie langfristig Holz auf einem niedrigen Stand heizen, kann sich im Schornstein ein Belag von Teer und Teerölen bilden. Teer und Teeröle sind sehr leicht brennbar. Wenn sich diese Stoffe zuviel im Schornstein absetzen, kann bei einer plottlichen hohen Temperatur ein Schornsteinbrand entstehen. Darum ist es

nötig, das Gerät regelmässig kraftig durchzuheizen, damit geringe Beläge von Teer und Teerölen sofort verschwinden.

Bei einem zu niedrigen Stand wird sich Teer auch auf den Scheiben und Turen absetzen.

Es ist better, bei milden Außentemperaturen den Ofen nur eine Stunden pro Tag intensiv brennen zu halten.

4.4. Heizen mit Kohlen

FÜR DAS HEIZEN VON KOHLEN WIRD DER LUFTSCHIEBER OBEN STETS GESCHLOSSEN GEHALTEN.

Wenn das Feuer ausreichend stabilisiert ist, und genom Glut vorhanden ist, kann man eine erstene Schaufel Kohlen auf das Feuer geben. Sobald die Kohlen Feuer gefasst haben, verrollständigen Sie die Füllung. Geben Sie acht, dass Sie das Feuer nicht löschen, weil sie auf einmal zu weitere Kohlen hineingegeben. Regeln Sie nach einer Weile des Durchbrennens den Stand des Luftschiebers unter der Türe. Direkt vor dem Nachfüllen öffnen Sie den Luftschieber unter vollständig. Verwenden Sie jetzt den Schüttelrost (425GM - Bedienung unter links) oder die mitgelieferte Zugschaufel, schütten Sie, bis gluhende Teile in die Aschenlade fallen, und fullen Sie danach die Kohlen nach. Setzen Sie nach einigen Minuten den Luftschieber wieder in die gewünschte Position. Füllen Sie hochstens so weitere Kohlen nach, bis Sie noch gerade die Glut der vorgen Nachfüllung sehen können.

Wenn der Feuerkorb oder die Gusseisen-Lamellen rot gluhen, heizen Sie zu kräftig.

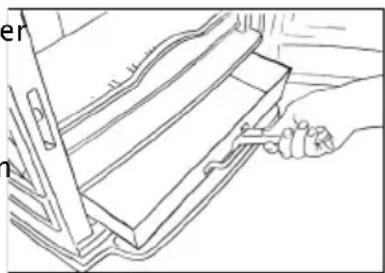

4.5. Entaschen

Unter der Feuerstätte ist das Gerät mit einem Heiz-oder Schüttelrost ausgestattet, durch den die Asche im Aschenbehalter landet. Durch das Hin- und Herbewegen des Schüttelstabes (425GM) und/oder die Verwendung der Zugschaufel kann die Asche ordentlich entfernt und im Aschenbehalter gesammelt werden. Mit der mitgelieferten "kalten" Hand kann der Aschenbehalter aus dem Gerät genommen werden (siehe Abbildung).

Von Holz erhält man relativ weniger Asche, und es ist nicht erforderlich, Ihr Gerät jedes Mal zu entschen. Das Heizen von Holz in einem Aschenbett ergibt übrigens eine bessere Verbrennung.

Bei Kohlenheizung muss regelmässig entsacht, und die Aschenladen rechtzeitig entleert werden. Die Ascheoridae des Heizrostes NIEMALS berühren.

4.6. Auslöschen

Füllen Sie keinen Brennstoff nach, und{lassen Sie den Ofen einfach ausgehen.

Wennein Feuer gedampft wird, indem man die Luftzufuhr verringgert,kommen viiele Schadstoffe frei. Das Feuer muss darum von selbst ausbrennen, und darf erst verlassen werden, wenn es gut ausgeloscht ist.

4.7. Wetterlage

Warning!

Bei Nebel wird die Abfuhr der Rauchgase durch den Schornstein stark erschwert, und es konnen sich Rauchgase niederschlagen und Geruchsbelastigung verursichen.

Wenn es nicht unbedingt nötig ist, ist es better, unter diesen Wetterbedingungen nicht zu heizen.

5. Wartung

Es erfordert weniger Anstrengungen, um Ihr Gerät in gutem Zustand zu erhalten.

Kontrollieren Sie regelmäßig, ob die Dichtungen der Türen noch gut abschieden.

Das Gerät wird an der Aussenaseite mit einem feuchten Ledertuch gereinigt, wenn es ausreichend kalt ist. Putzen Sie das Gerät niemals, solange es noch warm ist.

Kleine Farbbeschädigungen können mit einer Spraydose ausgebessert werden. Ihr Handler kann Ohnen die passende Spraydose bescharen.

Bei der ersten Benutzung nach dem Sprayen kann Ihr Gerät noch etwas Geruch abgeben. Dies verschwindet jedoch schnell.

Das Glas wird mit im Handel erhältlichen Glasreinigungskoprokten (z.B. Produkte für keramische Kochplatten) gereinigt. Ihr Installateur kann Ohnen auch passende Pro

dukte besorgen. Verwenden Sie jedoch nie scheuernde oder atzende Produkte.

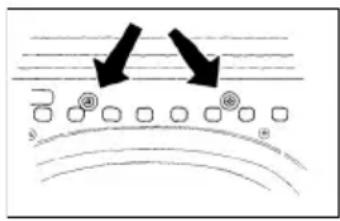

Eine eventuell schlecht laufende Luftlade kann geregelt werden mit Hilfe der zwei Schrauben in der Vorderplatte über die Luftlöchern (siehe Zeichnung).

Am Ende der Heizsaison schliessen Sie den Kamin mit Hilfe einer Zeitungspapierkugel ab. Sie konnen dann den Innen-ofen gut saubermachen. Ersetzen Sie, falls notwendig, die Dichtungsschnur und dachten Sie eventuelle Brüche mit Kitt. Entfernen Sie gegebenenfalls auch die Flammplatte oben im Herd für eine gründliche Reinigung.

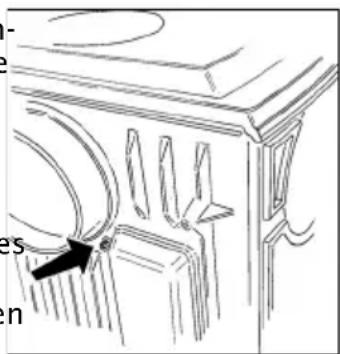

Die Flammplatte ist an die Hinterplatte mit einem Bolzen befestigt (siehe Zeichnung). Nach dem Losschrauben these Bolzens kann die Flammplatte einfach aus dem Ofen genommen werden. Entfernen Sie eventuell zuerst die feuerfester Steine.

Lassen Sie erst den Schornstein durch einen anerkannten Fachmann fegen, bevor Sie mit der neuen Heizsaison beginnen. Auch während der Heizsaison ist es nützlich, den Schornstein auf Russ zu kontrollieren. Die Kontrolle und Pflege des Schornsteins ist eine gesetzliche Verpflichtung.

Wenn obengenanne Punkte beachtet werden, werden Sie ihren Ofen in voller Zufriedenheit genießen konnen.

Technical data sheet

Technischen Daten

Annex 1 :

Anlage 1 :

Technische gegevens

Données techniques

Bijlage 1 :

Annexe 1 :

Model / Modèle / Modell	425GM / 450/500GM / 555GM/550GM
Nominaal vermogen / Puisance nominale / Nominal heat output / Nominalleistung	8 kW
Schoorsteenaansluiting (diameter) / Raccordement ché-minée (diamètre) / Flue connection (diametre) / Schornsteinanschluss (Diameter)	150 mm
Afstand tot brandbaar materiaal / Distance entre poële et les matériaux combustibles / Distance to adjacent combustible materials / Abstand zwischen dem Gerät und brennbaren Materialien	40 cm minimum (20 cm aller, derrière, back, hinter)
Gewicht / Poids / Weight	125 kg (555GM, 550GM: 133 kg)
Aanbevolen brandstoffenCombustibles conseillésAdvised combustiblesEmpfohlene Brennstoffe	HoutBoisWoodHolz	BruinkoolligniteBrowncoalBraunkohl	KolenCharbonCoalKohlen
% CO	0.11 %	0.10 %	0.10 %
Rendement / Rendement/ Efficiency / Wirkungsgrad 78.9	%	70.1 %	71.9 %
Massadebiet van rookgassen / Débit des fumées / Flue gas mass flow / Abgasmassenstrom	9.2 g/s	9.9 g/s	9.1 g/s
Rookgastemperatuur / Température des fumées / Flue gas temperature / Abgasstutzentemperatuur	290 °C	360 °C	350 °C
Minimum trek / Dépression minimal / Minimum draught / Mindesforderdruck	12 Pa	10 Pa	10 Pa

Afmetingen

Dimensions

Bijlage 2 :

Annexe 2 :

Annex 2 : Dimensions

Abmessungen

555 GM

425 GM

450

CE-conformiteitsverklaring Declaration de conformité CE EC Declaration of conformity Konformitätserklärung CE

Notified body: 1625

Wij, Nous, We, Wir,

Im Rahmen kontinuierlicher Produktverbesserung, können Specifikationen des gefelertes Produktes von den Beschreibungen in dieser Broschure abweichen.
