BEDIENUNGSANLEITUNG ASTRO 3CBWB PEGASUS DOVRE

Kachelruitenreiniger 16

Mist, nicht stoken 14

Muren

brandveiligheid.6

N

Naaldhout.11

Nat hout.1.1

Nevel, nicht stoken.14

Konformitätserklung 3

Sicherheit 4

Installationsbedingungen.4

Allgemeines.4
Schornstein 4
Belüftung des Raums.5
Boden und Wände.6
Produktbeschreibung.6.

Installation 7

Vorbereitung.7.
Anwendung des Außenluftanschusses.8..
Einbau in einen neuen Kamin 9

Inbetriebnahme 11

Erste Inbetriebnahme 11
Brennstoff 11
Anzünden 12
Heizen mit Holz 12

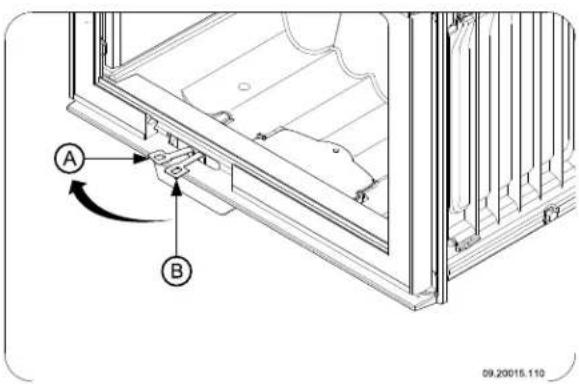

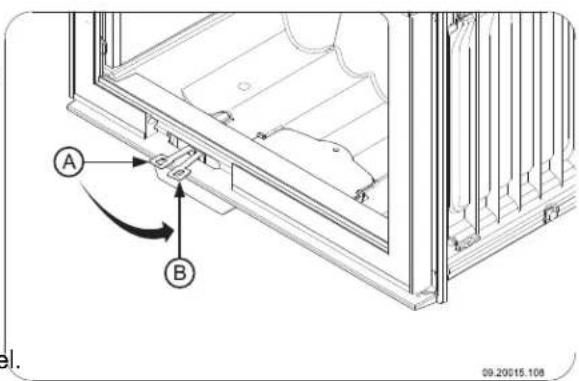

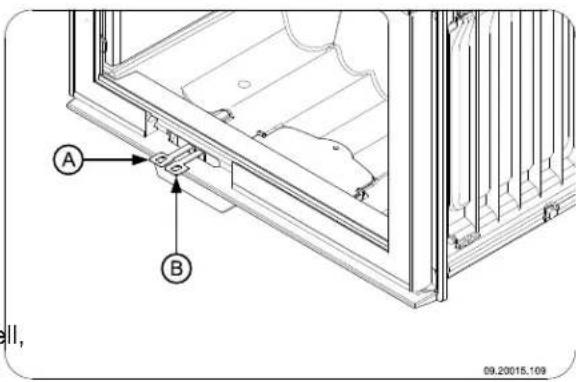

Regelung der Verbrennungsluft 13
Löschen des Feuers 14
Entaschen 14.
Nebel 15
Eventuelle Probleme 15

Wartung 15

Schornstein 15
Reinigung und andere Wartungsarbeiten. 15

Anlage 1: Technische Daten. 18

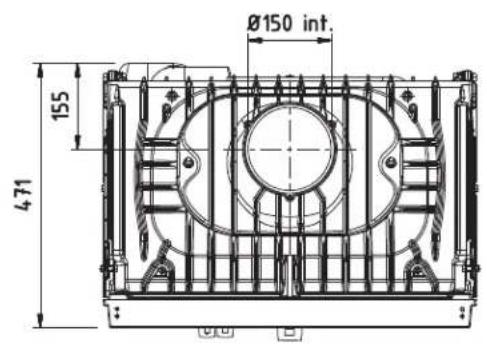

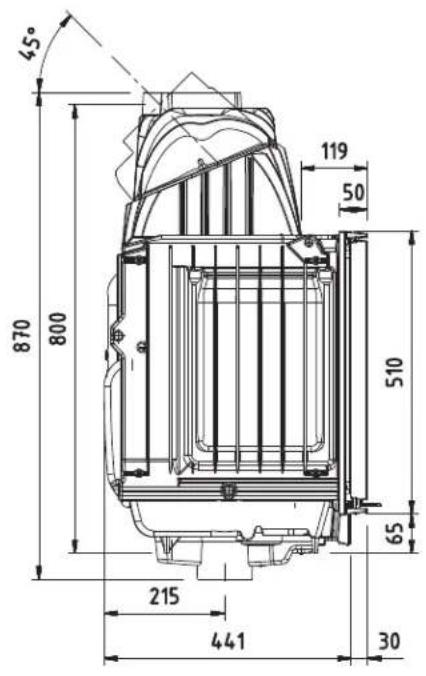

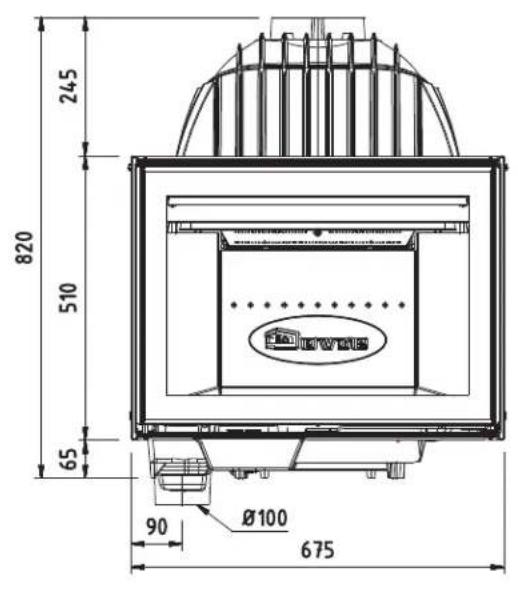

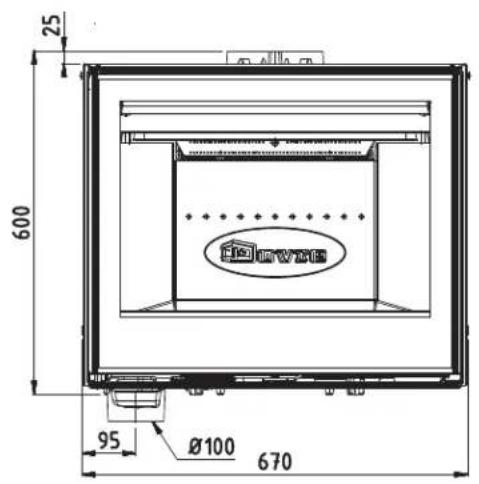

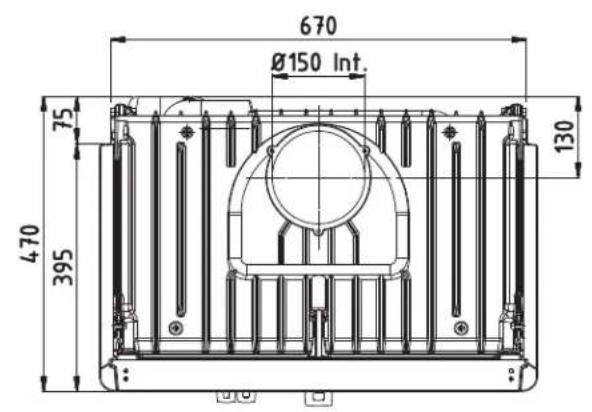

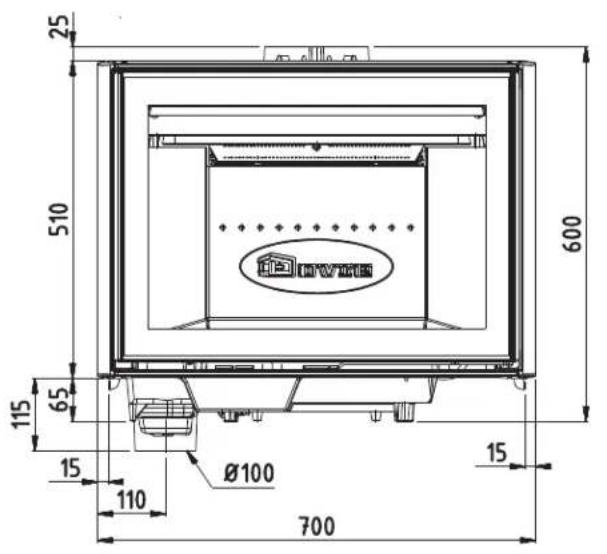

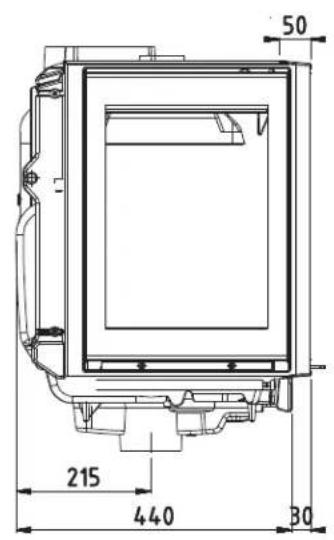

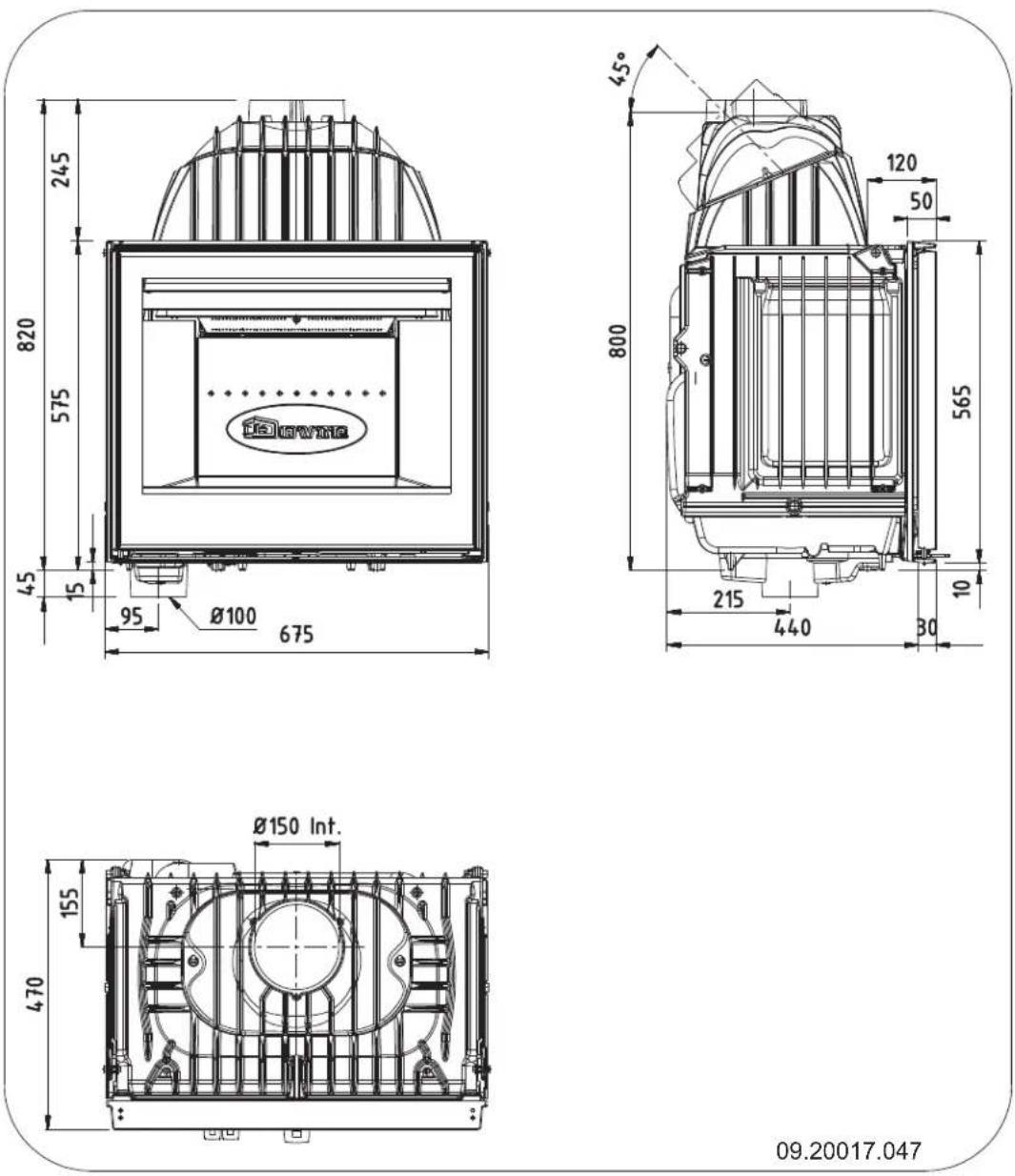

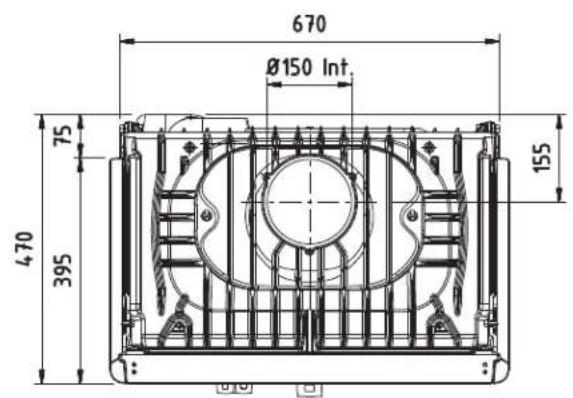

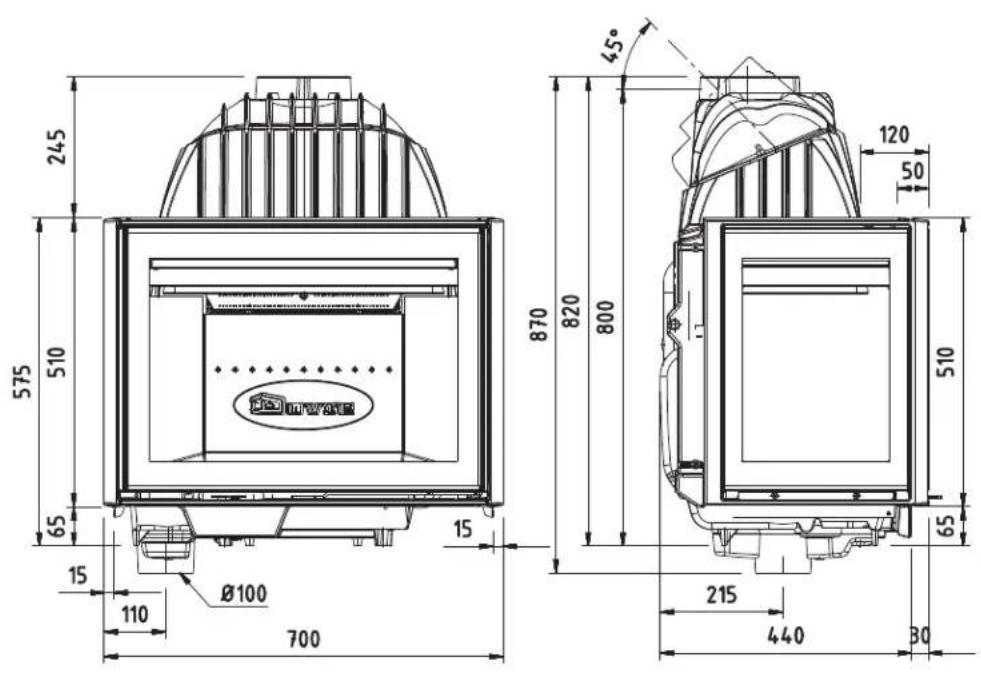

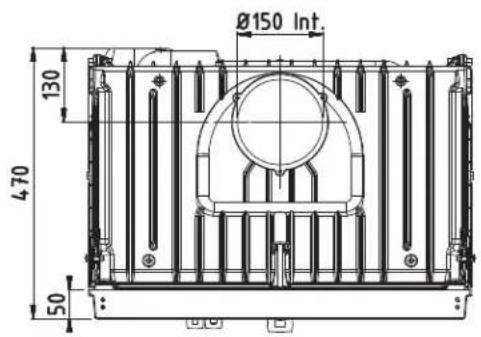

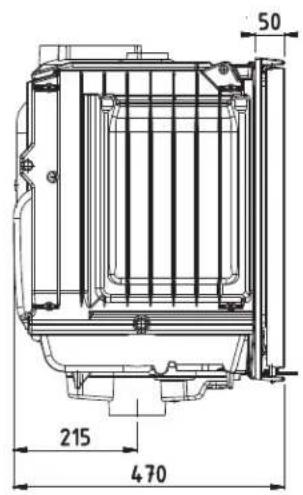

Anlage 2: Abmessungen 19

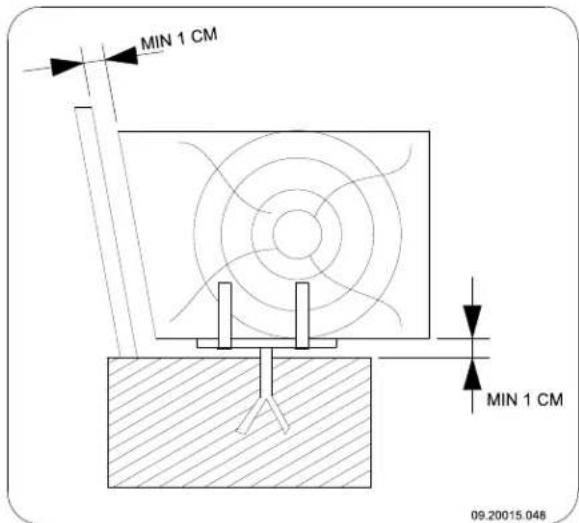

Anlage 3: Abstand zu brennbarem Material. 24
Anlage 4: Diagnoseschema 25
Index 26

Einleitung

Sehr geehrte(r) Benutzer(in),
Mit dem Kauf these Heizgeräts von DOVRE haben
Sie sich für ein hochwertiges Produkt entschieden.
Dieses Produkt gehört zu einer neuen Generation
energiesparender und umweltfreundlicher Heizgeräte.
These Geräte nutzen sowohl Konvektionswärme als
auch Strahlungswärme.

Konformitätserklarung

Benachrichtigte Behörde: 2013

Ihr DOVRE-Gerät wurde mithilfe der modernsten Produktionsmittel gefertigt. Sollte Ihr Gerät wider Hiermit erklart Erwarten davon einen Mangel aufweisen, können Sie sich jederzeit an den DOVRE-Service wenden. Dovre nv, Nij
Das Gerätarf nicht verändert werden; verwenden Sie stets Original-Ersatzteile.
Das Gerät ist zum Aufstellen in einem Wohnraum2576 gemäß EN 13229 produziert werden. gedacht. Es muss hermetisch damit an einen gut Funktionierenden Schornstein angeschlossen werden. Weelde 20-05-2008
Wir empfehlen, das Gerät durch einen qualifizierten Techniker installmenten zu halten.
DOVRE übernimmt keinerlei Haftung für Probleme oder Schäden, die auf eine inkorrekte Installation zurückzuführen sind.
Bei Installation und Verwendung müssen die nachfolgend aufgeführten Sicherheitsvorschriften beachtet werden.

These Anleitung erläutert, wie Sie das DOVRE-Heizgerät sicher installieren, verwenden und warten. Wenn Sie weitergehende Informationen und technische Daten benötigen oder ein Installationsproblem haben, wenden Sie sichitte zuerst an ihren Lieferanten.

© 2012 DOVRE NV

Da die Produkte kontinuierlich verbessert werden, können die Spezifikationen des gefelften Geräts ohne vorherige Ankündigung von den Angaben in dieser Broschüre abweichen.

DOVRE N.V.
Nijverheidsstraat 18 Tel.: [phone]
B-2381 Weelde Fax: [phone]
Belgien E-Mail: [e-mail]

Sicherheit

Achtung! Alle Sicherheitsvorschriften müssen strikt eingehalten werden.
Lesen Sie die Anleitungen zu Installation, Inbetriebnahme und Wartung sorgfältig durch, bevor Sie das Gerät in Betrieb fühmen.
Das Gerät muss gemäß den in Ihr dem Land geltenden gesetzlichen Bestimmungen installiert werden.
Alle lokalen Bestimmungen sowie Bestimmungen aufgrund von EU-Normen müssen bei der Installation des Geräts beachtet werden.
Lesen Sie die Anleitungen zu Installation, Inbetriebnahme und Wartung, die dem Gerät beiliegen.
Vorzugsweise sollte das Gerät von einem dazu befugten Techniker installiert werden. Diese kennt alle geltenden Bestimmungen und Vorschriften.
Das Gerät wurde zu Heizungszwecken entwickelt. Alle Oberflächen, einschließlich Glas und Anschlussrohr, können sehr heißt werden (mehr als 100^ ! Verwenden Sie bei der Bedienung eine "kalte Hand" oder hitzebestandige Handschuhe.
Legen Sie keine Gardinen, Kleider, Wäschstücke oder andere brennbare Materialien auf oder neben das Gerät.
Verwenden Sie während des Betriebs Ihres Geräts keine leicht entflammbaren oder explosiven Materialien in der Nähe des Gerä
Lassen Sie den Schornstein regelmäßig reinigen, um Schornsteinbrände zu verhindern. Heizen Sie niemals mit geöffneter Tur.
Bei einem Schornsteinbrand: Schließen Sie die Lufteingänge des Geräts, und rufen Sie die Feuerwehr.
Wenn das Glas des Geräts gebrochen oder gesprungen ist, muss diese Glas ausgetauscht werden, bevor das Gerät erneut in Betrieb genommen wird.

Sorgen Sie für eine ausreichende Ventilation in dem Raum, in dem das Gerät aufgestellt ist. Bei nicht ausreichender Ventilation ist die Verbrennung nur unvollständig, wodurch sich giftingige Gase in dem Raum ausbreiten konnen. Vgl. das Kapitel "Installationsbedingungen" für weitere Informationen zur Ventilation.

Installationsbedingungen

Allgemeines

Das Gerät muss hermetisch dicht an einen gut Funktionierenden Schornstein angeschlossen werden.
Fur den Anschluss: vgl. die Anlage "Technische Daten".
Informieren Sie sich bei der Feuerwehr und/oder bei ihrer Versicherungsgesellschaft nach eventuellen speziellen Bedingungen und Vorschriften.

Schornstein

Der Schornstein ist erforderlich für:

Die Abfuhr von Verbrennungsgasen durch natürlichen Abzug.
Die warme Luft in dem Schornstein ist leichter als die Außenluft und steigt dazu nach oben.
Das Ansaugen von Luft, erforderlich für die Verbrennung der Brennstoffe in dem Gerät.

Ein nicht korrekt Funktionierender Schornstein kann zu Rauchrückschlagen beim Offnen der Tur führen.
SSchaden durch Rauchrückschlag fallen nicht unter die Garantie.

Schlieben Sie nicht mehrere Geräte (etwa noch einen Zentralheizungskessel) an denselben Schornstein an, es sei dann, lokale oder landesweite Gesetze halten dies zu.

Fragen Sie ihren Installateur nach einer Beratung zu Ihrem Schornstein. Konsultieren Sie die EU-Norm EN13384 für die korrekte Berechnung Ihres Schornsteins.

Der Schornstein muss die folgenden Bedingungen erfüllen:

Der Schornstein muss aus feuerfestem Material bestehen, vorzugsweise aus Keramik oder Edelstahl.
Der Schornstein muss luftdicht und gut gereinigt sein und vollständigen Zug garantieren.

Ein Zug/Unterdruck von 15 - 20 Pa während der normalen Belastung ist ideal.

Der Schornstein muss - vom Ausgang aus dem Gerät ab - so vertikal wie möglich verlaufen. Richtungsänderungen und horizontale Teilstücke stären den Abzug der Verbrennungsgase und führen möglicherweise zu Rauchansammlungen.
Die Innenmaße des Schornsteins dürfen nicht zu groß sein, um zu vermeiden, dass sich die Verbrennungsgase zu stark abkühlen und dadurch den Zug beeinträchtigen.
Der Schornstein sollte nach Möglichkeit den gleichen Durchmesser aufweisen wie das Anschlussstück.

Für den nominalen Durchmesser vgl. die Anlage "Technische Daten". Wenn der Rauchkanal gut isoliert ist, kann der Durchmesser eventuell etwas großer sein (max. zweimal so groß wie der des Anschlussstücks).

Der Abschnitt (die Oberfläche) des Rauchkanals muss konstant sein. Änderungen und (vor allem) Verengungen stären die Abfuhr der Verbrennungsgase.
Bei Verwendung einer Regenhaube auf dem Schornstein: Achten Sie darauf, dass die Haube nicht die Mündung des Schornsteins verengt, und dass sie nicht die Abfuhr der Verbrennungsgase befindert.
Der Schornstein muss in einem Bereich munden, der nicht durch umliegende Gebäude, in der Näh stehende Bäume oder andere Hindernisse befindert wird.
Der Teil des Schornsteins, der außerhalb der Wohnung liegt, muss isoliert sein.

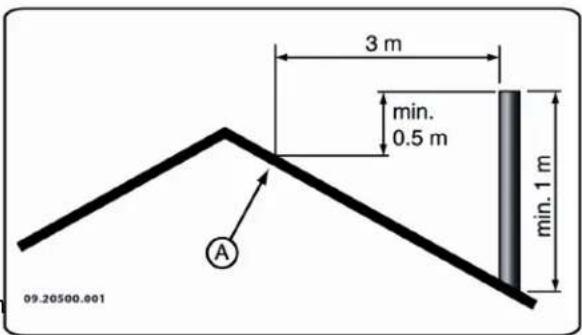

Der Schornstein muss mindestens 4 Meter hoch sein.
Als Faustregel gilt: 60 cm oberhalb des Dachfirsts.

Wenn der Dachfirst mehr als 3 Meter vom Schornstein entfernt ist: halten Sie die in der folgenden Abbildung angegebenen Maße ein. A = der höchste Punkt des Daches innerhalb eines Abstands von 3 Metern.

Belüftung des Raums

Für eine gute Verbrennung besteht das Gerät Luft (Sauerstoff). Die Luft wird über einstellbare Luftinlassoeffnungen aus dem Raum, in dem das Gerät aufgestellt ist, angeführrt.

Bei nicht ausreichender Ventilation ist die Verbrennung nur unvollständig, wodurch sich giftingige Gase in dem Raum ausbreiten konnen.

Eine Faustregel ist, dass die Luftzufuhr 5,5cm^2 /kW betragen muss. Eine zusätzliche Ventilation ist erforderlich:

inn das Gerät in einem gut isolierten Raum.
Wenn eine mechanische Ventilation verwendet wird, etwa durch ein zentrales Absaugsystem oder eine Abzugkappe in einer offenen Kuche.

• Sie können für zusätzliche Ventilation sorgen, indem sie in der Außenwand ein Ventilationsgitter einbauen laßen.

Sorgen Sie davon, dass andere Luft verbrauchende Geräte (eita ein Wäschetrockner, andere Heizgeräte oder ein Badezimmerventilator) über eine eigene Außenluftzufuhr verfügen, oder ausgeschaltet sind, wenn das Gerät in Verwendung ist.

Sie konnen das Gerät auch an einer Außenluftanfuhr anschließen. Hierfür ist ein Anschlussatz im Lieferumfang enthalten. Dann benötigen Sie keine zusätzliche Ventilation.

Boden und Wände

Der Boden, auf dem das Gerät aufgestellt wird, muss über ein ausreichendes Tragvermögen verfügen. Für das Gewicht des Geräts vgl. die Anlage "Technische Daten".

Im Boden unter dem Gerät und in den Wänden rund um das Gerät dürfen sich keine elektrischen Leitungen befinden.

Unter dem Gerät müssen alle brennbaren Materialien entfernt werden oder mit einer Betonplatte (mindestens 6 cm dick) und einer Isolierung (10 cm) geschützt sein.

Brennbare Wände in der Nähe des Gerats müssen mit einer Steinwand (mindestens 10 cm dick) und einer Isolationsschicht von mindestens 10 cm Dicke geschützt werden.

Nicht brennbare Wände in der Höhe des Gerats müssen mit einer mindestens 2,5 cm dicken Isolationsschicht geschützt werden, damit sich keine Risse bilden können.

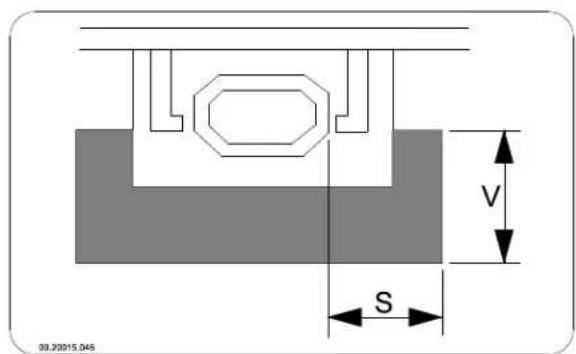

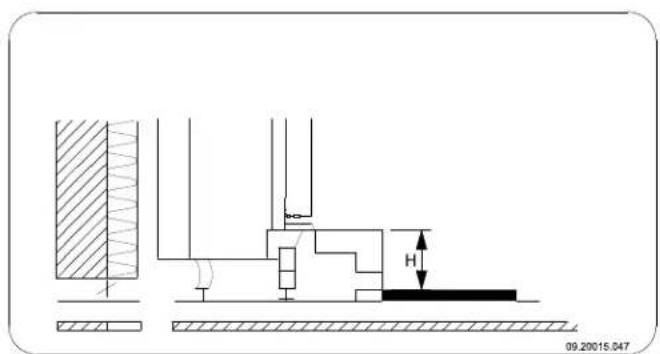

Schützen Sie brennbare Böden mithilfe einer feuerfesten Bodenplatte gegen Wärmeausbreitung und eventuell hersausfallende Asche. Vgl. die Anlage "Abstand zu brennbarem Material".

Sorgen Sie für ausreichenden Abstand zwischen dem Gerät und brennbaren Materialien, wie etwa Möbeln.

Sorgen Sie rund um brenbare Materialien, etwa Zierleisten, für ausreichende Belüfung. Vgl. die Anlage "Abstand zu brennbarem Material".

Zwischen Teppichen und dem Feuer muss ein Mindestabstand von 80 cm gewahrt bleiben.

Im Umkreis von 50 cm um eventuell vorhandene Konvektionsauslassöffnungen)dürfen sich keine brennbaren Materialien befinden.

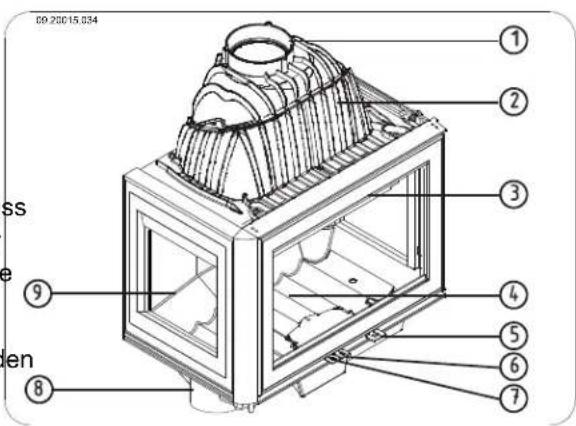

Produktbeschreibung

1. Anschlussstück
2. Rauchfang
3. TUR
4. Feuerboden
5. Riegel
6. Primäre Luftklappe
7. Sekundäre Luftklappe
8. Anschluss Außenluft
9. Seitenglas (nur für die Modelle 2175CBS3 und 2575CBS3)

Merkmale des Geräts

Das Gerät wird mit einem Handschuh zum Schutz ihrer Hand geliefert.

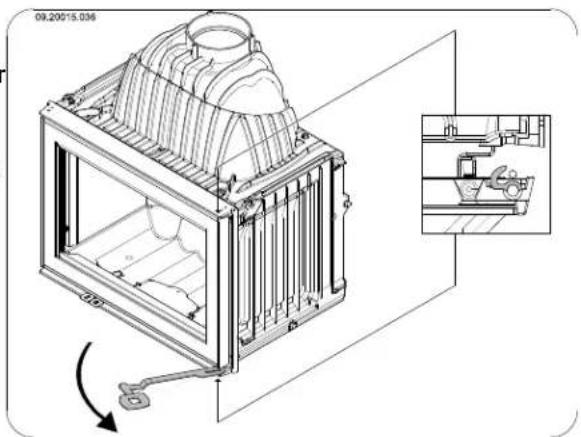

- Sie können die Drehrichtung der Turändern. Das Gerät wird mit ab Werk mit nach links drehender Tur geliefert. Für eine nach rechts drehende Tur ist eine optional erhältliche Riegelstange erforderlich. Die Anleitungen zum Ändern der Drehrichtung liegen dieser Riegelstange bei.
Das Gerät wird mit einem Anschlussatz für die in Außenluftzufuhr geleifert.

Ergänzendes Merkmal der Modelle 2175 und 2176

Die Modelle verfügen über ein Anschlussstück, das die Möglichkeit für einen senkrechten

Anschluss und für einen Anschluss im Winkel vor Entfernen der feuerfesten Innenplatten

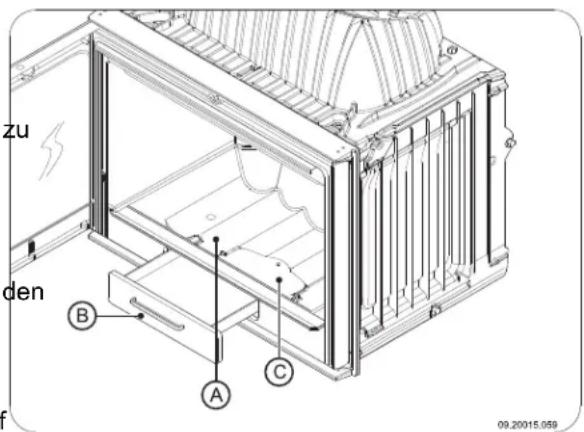

Ergänzendes Merkmal der Modelle

2176 und 2576

Die Modelle verfügbar über eine herausnehmbare Aschenlade.

Ergänzende Merkmale der Modelle 2175CBS3 und 2575CBS3

Die Modelle werden standardmäßig in dreiseitiger Glasausfuhrung gefiefert; sie konnen zu einer zweiseitigen Glasausfuhrung (Glasseite links und rechts) umgebaut werden. Das andere Seitenglas kann durch eine dichte, gusseiserne Seitenplatte ersetzt werden. Die Seitenplatte ist optional erhältlich. Die Anleitung zum Umbau des Geräts durch den Austausch eines Seitenglases durch eine gusseiserne Seitenplatte gehört zum Lieferumfang der Platte.

Installation

Vorbereitung

Überprüfen Sie das Gerät sofort nach Lieferung (Transport-) Schäden und eventuelle Mängel.

Wenn Sie (Transport-) Schaden oder Mängel feststellen, behmen Sie das Gerät nicht in Betrieb und informieren Sie den Handler.

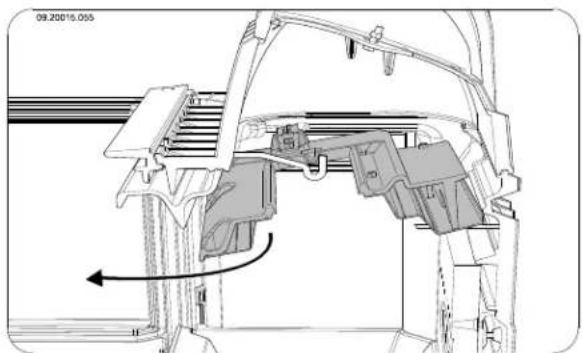

Entfernen Sie die abmontierbaren Teile (feuerfeste Innenplatten, Boden, Feuerkorb, Aschenöffnung und Aschenlade) aus dem Gerät, bevor Sie es installieren.

Wenn Sie die abmontierbaren Teile entfernen, konnen Sie das Gerät leichter verschieben un Beschädigungen vermeiden.

Achten Sie beim Entfernen dieser Teile auf ursprüngliche Lage, damit Sie sie später wieder korrekt anbringen konnen.

Entfernen Sie die feuerfesten Innenplatten in der richtigen Reihenfolge, gemäß der nachfolgenden Anleitung:

1. Offnen Sie die Tur, indem Sie den Riegel nach außen drehen und die Tur so entriegeln; vgl. die ne nachfolgende Abbildung.

1. Nehmen Sie zuerst die Innenplatten an beiden Seiten aus dem Gerät. Bei den Modellen 2175CBS3 und 2575CBS3 in der Ausführung mit auf Seiteingeslas fehlen diese Innenplatten.
2. Nehmen Sie die Innenplatten, die sich links und rechts an der Rückseite befinden, aus dem Gerät.
3. Nehmen Sie die Innenplatte, die sich in der Mitte der Rückseite befindet, aus dem Gerät.

Gusseiserne Innenplatten schützen die Verbrennungskammer und geben Wärme an die Umgebung ab.

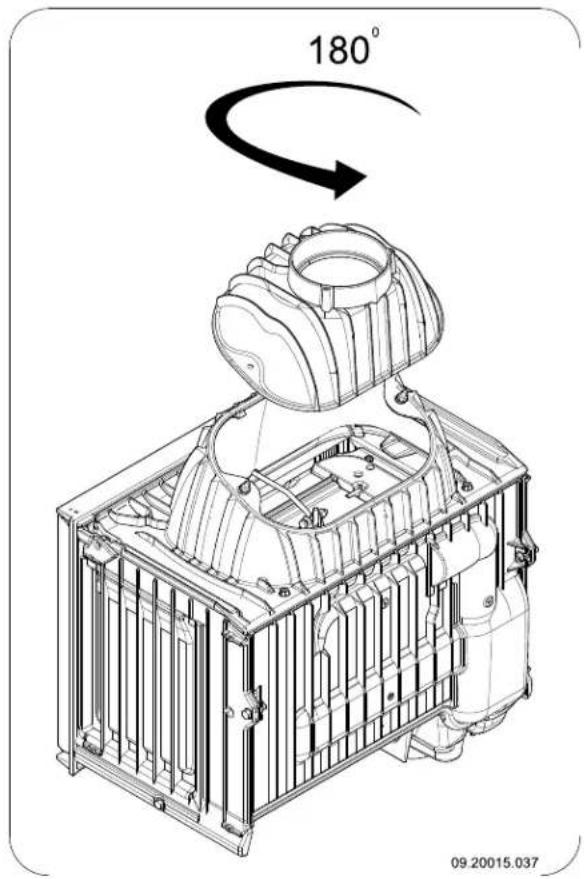

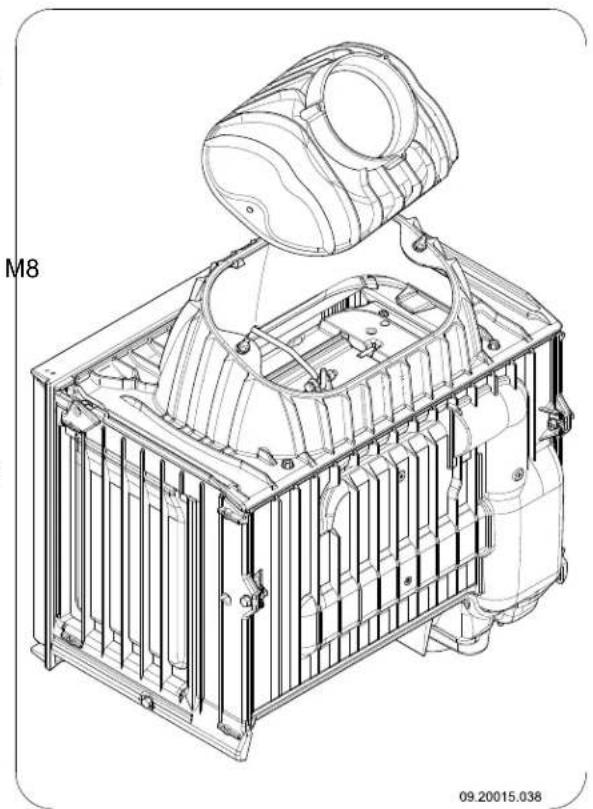

Ändern der Ausrichtung des Anschlussstücks

Wenn Sie anstelle eines vertikalen Anschlusses
neinen Anschluss mit einem Winkel von 45^ wünschen, etwa, um den Anschluss mit einem
vorhandenen Abgasabfuhrkanal zu vereinfachen,
müssen Sie das Anschlussstück um 180^ drehen; vgl. die nachfolgenden zwei Abbildungen.

1. Losen Sie die Verbindung zwischen dem Anschlussstück und dem Rauchfang, indem Sie

die zwei Mattern M8 losdrehen.

1. Kippen Sie das Anschlussstück von den beiden Bolzen weg.
2. Drehen Sie das Anschlussstück um 180^ , und setzen Sie es wieder auf den Rauchfang.
3. Verbinden Sie das Anschlussstück und den Rauchfang wieder, indem Sie die zwei Mutter festdrehen.
4. Dichten Sie den Zwischenraum zwischen dem Anschlusstück und dem Rauchfang mit Ofenkitt ab

Der Ofenkitt gehört nicht zum Lieferumfang des Geräts.

Anwendung des Außenluftanschusses

Wenn das Gerät in einem unzureichend belufteten Raum aufgestellt wird, konnen Sie den mitgelieferten Anschlussatz für die Zufahr von Außenluft an das Gerät anschließen.

Das Luftzufuhrrohr hat einen Durchmesser von 100mm . Bei Verwendung eines glatten Rohrs damit diehises hochstens 12 Meter lang sein. Bei Verwendung von Hilfsstücken, wie etwa Biegungen, müssen Sie die maximale Länge (12 m) pro Hilfsstück um einen Meter vermindern.

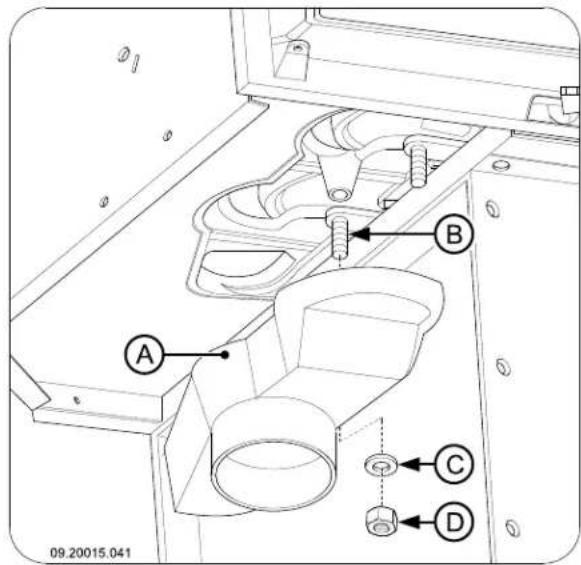

Außenluftanschluss durch Wand/Boden und das Anschlussstück

1. Bringen Sie in der Wand oder dem Boden eine Anschlussöffnung an (Vgl. Anlage 2, "Abmessungen", für die geeignete Position dieser Anschlussöffnung).

2. Schließen Sie das Luftzufuhrrohr hermetisch mit der Wand ab.

3. Montieren Sie das Anschlussrück (A) auf dem Gewindeende M6 (B) mithilfe der Mutter (D) und des Verschlussrings (C); vgl. die nachfolgende Abbildung.

Einbau in einen neuen Kamin

Die Installation des Einbauofens besteht aus zwei Teilen:

Der Platzierung und dem Anschluss des Einbauofens
Dem Aufbau des Kamins um den Einbauofen

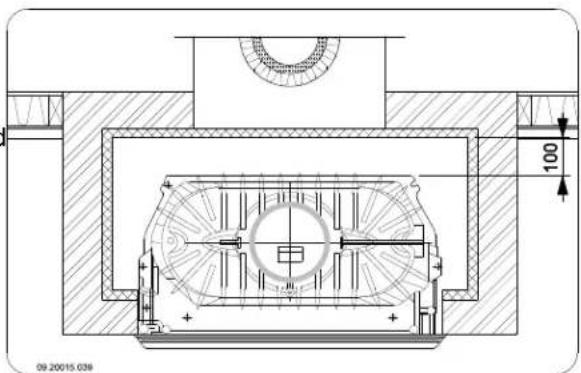

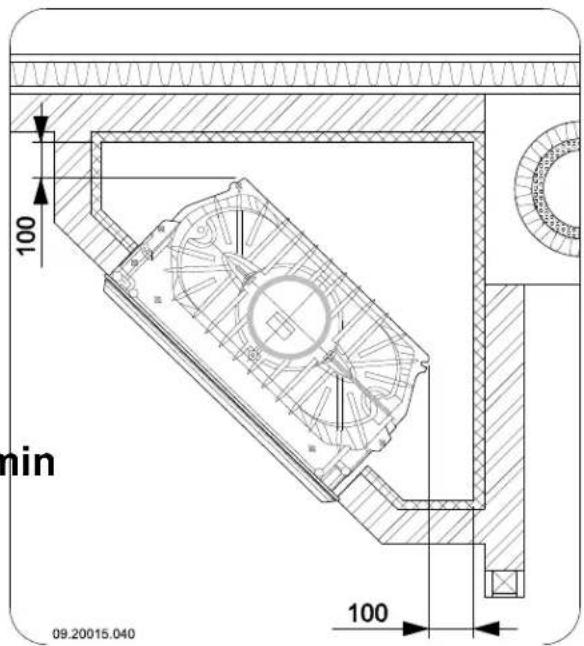

Platzierung und Anschluss des Einbauofens

1. Stellen Sie das Gerät in der geeigneten Höhe auf, und sorgen Sie mit einer Wasserwaage für eine ebene Aufstellung.
2. Sorgen Sie davon, dass zwischen den vorhandenen Wänden, die über die erforderliche Isolierung verfügen (vgl. das Kapitel "Installationsbedingungen"), und der Rückseite des Geräts 100 mm Abstand besteht; vgl. die nachfolgenden zwei Abbildungen.

1. Schlieben Sie das Gerät hermetisch dicht an den Schornstein an.
2. Prüfen Sie den Zug in dem Schornstein und die Abdichtung des Anschlusses an dem Abgasabfuhrkanal, indem Sie ein kleines intensives Probefeuer mit Zeitungspapier und trockenem,)dunnem Holz machen.

Warten Sie bei neuem Mauerwerk, bis diesen vollständig getrocknet ist.
5. Bei Außenluftanschluss: Schlieben Sie die Außenluftzufuhr an dem Anschlussatz an, den Sie an dem Gerät befestigt haben.

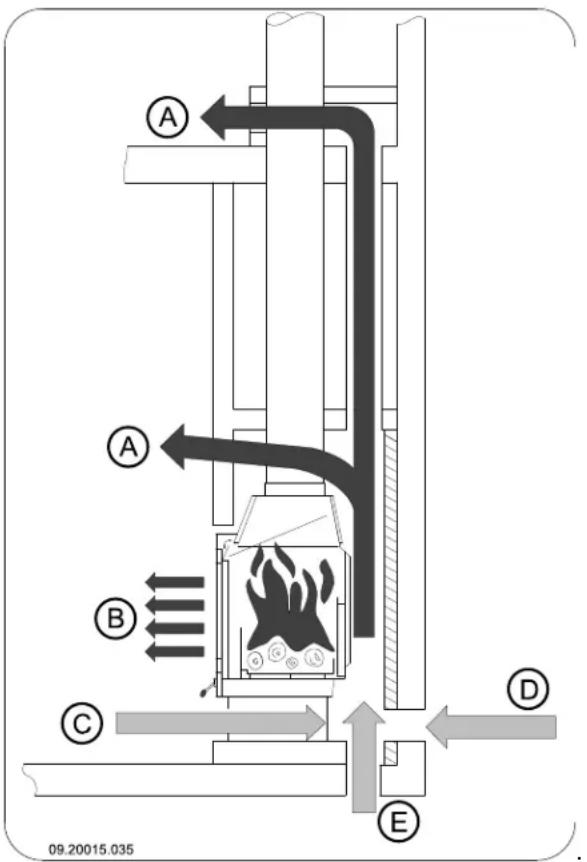

Bau des Kamins

In dem Kamin stellen Sie einen Konvektionsraum her.
In diesen Raum kann sich die Luft frei bewegen. Für

die Verbrennung muss Luft angesaugt werden, und die vom Einbauofen erwärmte Luft (die Konvektionsluft) muss frei in den zu heizenden Raum strömen können; vgl. die nachfolgende Abbildung.

A Konvektionsluftstrom
B Wärnestrahlung
C Luftanfuhr aus dem zu heizenden Raum
D Außenluftanfuhr durch die Wand
E Außenluftanfuhr durch den Fußboden

Befolgen Sie beim Bau des Kamins die folgenden Vorschriften für den Konvektionsraum:

Die Oberseite des Konvektionsraums muss mit einer Abschlussplatte aus hitzebeständigem und nicht brennbarem Material luftdicht abgeschlossen sein.
Die Abschlussplatte muss absoluten liegen und mindestens 30~cm unter der Abgasöffnung in der Decke platziert sein.
Fur die Zufahr der Umgebungsluft mussen sich an

der Unterseite des Kamins Lufteinslassroste befinden. Eine Lufteinlassöffnung muss mindestens eine Fläche von 250² barben. Wenn der Raum nicht ausreichend beluftet ist, müssen Sie mithilfe des mitgelieferten

Außenluftanschlusssets oder eines optionalen Luftklappensets mit Regelknopf für die Anfuhr von Außenluft sorgen.

An der Oberseite des Kamins, direkt unter der Abschlussplatte, müssen Luftauslassroste platziert sein. Eine Luftauslassöffnung muss mindestens eine Fläche von 500^ calben.

Die Einlass- und Auslassroste sind optional erhältlich.

Verwenden Sie in dem Konvektionsraum kein brennbares Material, und verhindern Sie bei Verwendung wärmeleitfähiger Materialien die Bildung von Wärmebrücken.

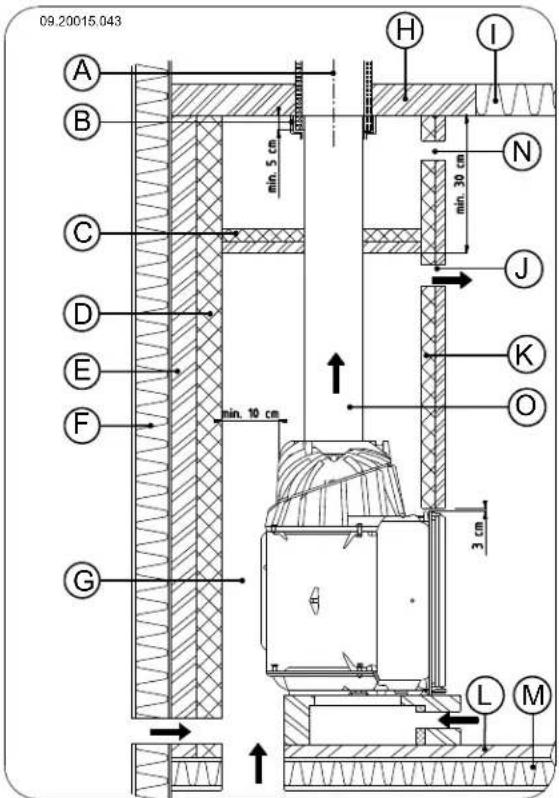

Befolgen Sie beim Bau des Kamins die nachfolgende Anleitung:

1. Mauern Sie den Fuß des Ofens, und bauen Sie in diesen Mauerwerk die Luftteinlassroste ein.

Sie konnen die Luftinlassroste an allen Seiten des Fußesplatzieren.

Sorgen Sie damit, dass die Tur des Ofens frei über die Aufstellfläche des Ofens schwingen kann.

1. Mauern Sie den Kamin weiter auf bis zum Rauchfang.

Sorgen Sie davon, dass zwischen dem Einbauofen und dem Mauerwerk immer 2 mm Spiel blieben, um die Wärmeausdehnung des Einbauofens aufzufangen.

1. Nach Wunsch können Sie die Innenseite des Konvektionsraums mit reflektierendem Isoliermaterial auskleiden.

Eine zusätzliche Auskleidung des Konvektionsraums verhindert eine unnötige Wärmbastrllung an Außenwände und/oder benachbarte Räume. Auch wird dadurch die Beschädigung der Hohlmauerisolierung verhindert.

1. Mauern Sie den Kamin weiter auf bis zur Rauchgasöffnung in der Decke.

Der Einbauofenarf nicht dasMauerwerk tragen.VerwendenSieeineStutze,wie etwa einTrageisen.LassenSiezwischenderStutz und demGeratmindestens3mm Spiel.

1. Schlieben Sie den Konvektionsraum mit der Abschlussplatte ab.
2. Platzieren Sie die Luftauslassroste unter der Abschlussplatte.
3. Stellen Sie oberhalb der Abschlussplatte eine Öffnung her, um eventuellen Druckaufbau zu verhindern.

Die nachfolgende Abbildung zeigt ein Beispiel für d'Platzierung eines Einbauofens in einem Kamin, der gemäß den oben angegebenen Anleitungen und Vorschriften gebaut wurde.

A Schornstein
B Abschlussstück
C Abdeckplatte
D Isolierung 10 cm
E Nicht brennbare Mauer mind. 10 cm (z. B.

Porenbeton)

F Brennbare Mauer
G Konvektionsraum
H Nicht brennbare Decke
Brennbare Decker
J Auslass Konvektionsluft
K Isolierung
L Nicht brennbarer Boden
M Brennbarer Boden
N Öffnung zur Verhinderung von Druckaufbau
O Anschlussrohr

Ausführung

1. Setzen Sie alle abmontierten Teile wieder an ihrem korrekten Platz in das Gerät ein.
2. Sorgen Sie damit, dass der neu gebaute Kamin vollständig trocken ist, bevor Sie mit dem Heizen beginnen.

Lassen Sie das Gerät nicht ohne feuerfeste Innenplatten brennen.

Das Gerat ist jetzt gebrauchsfortig.

Inbetriebnahme

Erste Inbetriebnahme

Wenn Sie das Gerät zum ersten Mal in Betrieb führen, lassen Sie es eine Stunden durchheizen. Dadurch härte der hitzebestände Lack aus. Hierbei kann es zu Rauch- und Geruchsbildung kommt. Öffnen Sie dann eventuell in dem Raum, in dem das Gerät aufgestellt ist, Fenster und Türen.

Brennstoff

Dieses Gerät ist ausschließlich zum Verbrennen von Naturholz geeignet, das gesagt und gespalten sowie ausreichend getrocknet ist.

Verwenden Sie keine anderen Brennstoffe; diese konnen dem Gerät ernsthafte Schäden zufugen.

Die folgenden Brennstoffe dürfen nicht verwendet werden, da sie die Umwelt verschmutzen und da sie Gerät und Schornstein stark verunreinigen, was zu einem Schornsteinbrand führen kann:

Behandeltes Holz, wie etwa Holz mit Beschichtungen, gefarbtes Holz, imprägniertes Holz, konserviertes Holz, Multiplex und Spanplatten.
Kunststoff, Altpapier und Haushaltsabfälle.

Holz

• Verwenden Sie vorzugsweise hartes Laubholz, wie etwas Eiche, Buche, Birke oder Obstbaumholz. Dieses Holz brennt langsam bei ruhiger Flamme. Nadelholz enthalt mehr Harz, brennt schneller und erzeugt mehr Funken.
• Verwenden Sie getrocknetes Holz mit maximal 20% Feuchtigkeitsanteil. Hierzu muss das Holz mindestens zwei Jahre lang getrocknet werden.
  Sagen Sie das Holz auf Maß und spalten Sie es, solange es noch frisch ist. Frisches Holz lassst sich leichter spalten, und gespaltenes Holz trocknet better. Bewahren Sie das Holz unter einer Abdeckung auf, in der sich der Wind frei bewegen kann.
• Verwenden Sie kein nasses Holz. Nasses Holz 4 spendet keine Wärme, da die gesamte Energie für das Verdampfen der Feuchtigkeit verwendet wird. Dabei entsteht viel Rauch und es kommt zu Rußablagerungen an der Gerätetur und im Schornstein. Der Wasserdampf kondensiert im Gerät und kann aus dem Gerät austreten und zu schwarzen Flecken auf dem Fußboden führen. Der Wasserdampf kann auch im Schornstein kondensieren und zur Entstehung von Carbolineum beitragen. Diese Stoff ist weniger brennbar und kann zu einem Schornsteinbrand führen.

Anzünden

Sie konnen überprüfen, ob der Schornstein über ausreichenden Zug verfügt, indem Sie oberhalb der Flammplatte ein Knäuel Zeitungspapier anzünden. E kalter Schornstein verfügt oft über unzureichenden Zug, wodurch Rauch in das Zimmer gelangen kann Wenn Sie das Gerät wie hier beschrieben anzünder vermeiden Sie diese Problem.

1. Stapeln Sie zwei Lagen mittelgroßer Holzstücke kreuzweise übereinander.

2. Stapeln Sie auf den Holzstücken zwei Lagen Anzündehölzchen kreuzweise übereinander.

3. Legen Sie den Anzünderblock zwischen die unterste Lage von Anzündehölzchen, und zünden Sie den Anzünderblock gemäß der Anleitung auf der Verpackung an.

1. Schlieben Sie die Tur des Gerats, und öffnen Sie den primären Luftinlass sowie den sekundären Luftinlass des Gerats; vgl. die nachfolgende Abbildung.
2. Lassen Sie das Anzündfeuer durchbrennen, bis ein gluhendes Holzkohlebett entstanden ist.
   U Anschließend konnen Sie das Gerät erneut fullen und regeln, vgl. das Kapitel "Heizen mit Holz".

Heizen mit Holz

Nachdem Sie die Anleitungen zum Anzünden befolggt haben:

1. Offnen Sie langsam die Tur des Gerats.
2. Verteilen Sie das Holzkohlebett gleichmäßig über den Heizboden.
3. Stapeln Sie eine Holzstücke auf dem Holzkohlebett auf.

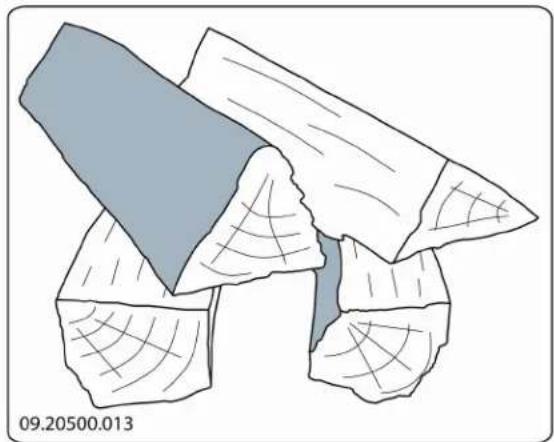

Lose Stapelung

Bei einer losen Stapelung verbrennt das Holz schnell, da der Sauerstoff eines Holzstück einfach erreichen kann. Stapeln Sie das Holz lose, wenn Sie kurz heizen möchten.

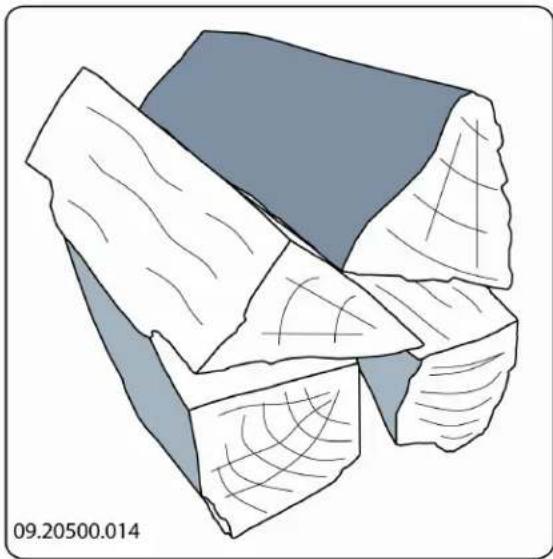

Kompakte Stapelung

Bei einer kompakten Stapelung verbrennt das Holz langsamer, da der Sauerstoff zunachst nur einzeln Holzstücke erreichen kann. Stapeln Sie das Holz kompakt, wenn Sie länger heizen möchten.

1. Schlieben Sie die Tur des Gerats.
2. Schließen Sie den primären Luftteinlass, und halten Sie den sekundären Luftteinlass offen stehen.

Füllen Sie das Gerät maximal zu einem Drittel.

Regelung der Verbrennungsluft

Das Gerät verfügt über verschiedene Einrichtungen für die Luftregelung (vgl. die Abbildung).

Die primäre Luftklappe (A) regelt die Luft unter dem Rost. Die sekundäre Luftklappe (B) regelt die Luft vor dem Glas (Air-Wash).

Drehen Sie die Luftklappe (A) nach links, um sie zu öffnen; vgl. die nachfolgende Abbildung.

Drehen Sie die Luftklappe (B) nach rechts, um sie zu öffnen; vgl. die nachfolgende Abbildung.

Das Gerät verfügbar über eine doppelwandige Flammplatte mit permanenten Luftöffnungen, die für die Nachverbrennung sorgen.

Hinweise

Heizen Sie niemals mit geöffneter Tur.

Heizen Sie das Gerät regelmäßig gut durch.

der Fall ist, können alle Luftklappen geschlossen werden.

Entaschen

Nach dem Verbrennen von Holz bleibt eine relativ geringe Menge Asche zurück. Dieses Aschebett ist einGreater Isolator fur den Heizboden und sorgt fur eine gute Verbrennung. Sie konnen dazu ruhig eine dulle Schicht Asche auf dem Heizboden liegen halten.

Wenn Sie lange mit niedriger Flamme heizen, Schlicht Asche auf dem Heizboden liegen halten.
konnen sich im Schornstein Ablagerungen vonDie Luftzufuhr durch den Heizboden darf jedoch nicht Teer und Carbolineum (Steinkohlenteer) bildenbehindert werden, und hinter der gusseisernen.
These Stoffe sind leicht brennbar. Wenn die Innenplatte darauf sich nicht zu viel Asche ansammeln.
Ablagerungen dieser Stoffe zu sehr Entfernen Sie dazu regelmäßig die angesammelte anwachsen, kann durch eine plottliche Asche.

Entfernung der Asche, Modelle 2175 und 2575

Darüber hinaus kann sich beim Heizen auf zu. Offnen Sie die Tur des Geräts.
geringer Stufe Teer auf der Scheibe der
Gerätetür absetzen. 2. Schaufeln Sie die angesammelte
Bei milden Aufentemperaturen ist esDMAber
besser, das Gerät eine Stunden lang intensiv Aschestaubsauger.
durchbrennen zu halten, als es langere Zeit au! Nehmen Sie dazu immer ein
niedrigem Stand zu betreiben.

Regeln Sie die Luftzufuhr mit dem sekundären Luftteinlass.

Der sekundäre Luftinlass beluftet nicht nur das Feuer, sondern auch das Glas und schützt Schlieben Sie die Tur des Geräts es so vor Schneller Verschmutzung. Entfarkung der Apso

• Offnen Sie den primären Luftteinlass rechtzeitig, wenn die Luftzufuhr über den sekundären Luftteinlass nicht ausreicht, oder wenn Sie das Feuer neu entfachen möchten.
  Das regelmäßige Nachfüllen kleiner Mengen von Holzstücken ist better, als viel Holz auf einmal befüssen.

Löschen des Feuers

Füllen Sie keinen Brennstoff nach, und setzen Sie den Ofen normal ausgehen. Wenn ein Feuer durch Verminderung der Luftzuführ gedämpft wird, werden schädliche Stoffe freigesetzt. Lassen Sie das Feuer davon selbstständig herunterbrennen. Achten Sie auf das Feuer, bis es vollständig erloschen ist. Wenn dies

Staubsauger ohne spezielle Anpassung für Asche kann dadurch ernsthaft beschädigt werden.

Entfernung der Asche, Modelle 2176 und 2576

1. Öffnen Sie die Tur des Geräts.
2. Offnen Sie mit der Zugschaufel die Entaschungsklappe (C) im Boden (A).
3. Schieben Sie die Asche mit der Zugschaufel durch die Entaschungsoffnung in die darunter befindliche Aschenlade (B).
4. Schlieben Sie die Entaschungsöffnung.
5. Entfernen Sie die Aschenlade (B) mit Hilfe des mitgelieferten Handschuhs, und leeren Sie sie.
6. Setzen Sie die Aschenlade wieder ein, und schlieben Sie die Tür des Geräts.

Nebel

Nebel behind the Abfuhr von Abgasen durch den Schornstein. Rauch kann sich niederschlagen und zu Geruchsbelastigung führen. Bei Nebel sollens SieDMAHer nicht mit dem Gerat heizen, wenn dies nicht unbedingt erforderlich ist.

Eventuelle Probleme

Lesen Sie die Anlage "Diagnoseschema", um eventuell bei der Verwendung des Geräts auftretende Probleme zu halten.

Wartung

Befolgen Sie die Wartungsanleitungen in thism Kapitel, um ihr Gerät in einem gute Zustand zu halten.

Schornstein

In denen Ländern sind Sie gesetzlich dazu verpflichtet, den Schornstein regelmäßig kontrollieren und warten zu halten.

Zu Beginn der Heizperiode: Lassen Sie den Schornstein von einem anerkannten Schornsteinfeger reinigen/fegen.
Während der Heizperiode und wenn der Schornstein für längerere Zeit nicht verwendet wurde: Lassen Sie den Schornstein auf Ruß untersuchen.
Nach der Heizperiode: Schlieben Sie den Schornstein mit einem Knäuel Zeitungspapier ab.

Reinigung und andere Wartungsarbeiten

Reinigen Sie das Gerät nicht, so lange es noch warm ist.

Reinigen Sie die Außenseite des Geräts mit einem trockenen und fusselfreien Tuch.

Nach Ablauf der Heizperiode konnen Sie die Innenseite des Gerats reinigen:

Entfernen Sie eventuell zuerst die feuerfesten Innenplatten. Vgl. das Kapitel "Installation" für Anleitungen zum Entfernen und Anbringen von Innenplatten.
Reinigen Sie eventuell die Luftzufuhrkanäe.

Entfernen Sie die Flammplatte oben in dem Gerät und reinigen Sie sie.

Kontrolle der feuerfesten Innenplatten

Die feuerfesten Innenplatten sind Verbrauchsteile, die dem Verschleib unterliegen. Überprüfen Sie die Innenplatten regelmäßig, und tauschen Sie sie bei Bedarf aus.

Vgl. das Kapitel "Installation" für Anleitungen zum Entfernen und Anbringen von Innenplatten.

Die isolierenden Vermiculit-Innenplatten konnen Haarrisse aufweisen, dies hat aber keine nachteiligen Auswirkungen auf ihre Funktion.

Gusseiserne Innenplatten halten lange, wenn Sie regelmäßig die Asche entfernen, die sich dahinter ansammelt. Wenn angesammelte Asche hinter einer gusseisernen Platte nicht entfern wird, kann die Platte keine Wärme mehr an die Umgebung abgeben und sich anschließend verformen oder reifen.

Lassen Sie das Gerät nicht ohne feuerfeste Innenplatten brennen.

Abmontieren von Klappe und Flammatte

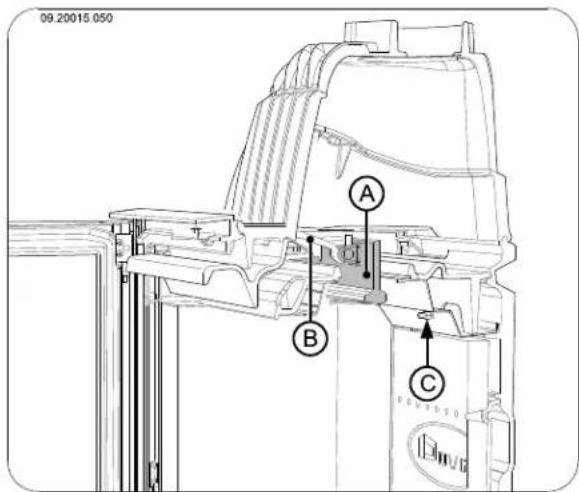

Die Klappe und die Flammplatte können abmontiert werden. Die Klappe (A) ist durch die Klappenstange

(B) mit der Flammplatte verbunden. Die Flammplatte ist mithilfe einer Bolzenverbindung (C) am Gerät befestigt; vgl. die nachfolgende Abbildung.

1. Kippen Sie die Klappe (A) nach oben, und entfernen Sie die Klappenstange (B) von der Klappe. Kippen Sie die Klappe zur Rückseite des Gerats; vgl. die nachfolgende Abbildung.

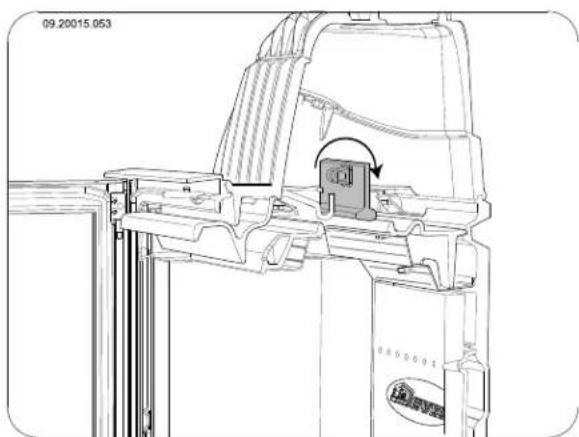

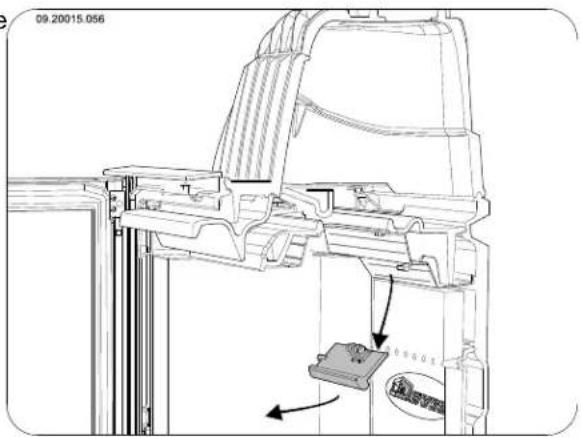

1. Die Klappe ist jetzt frei. Nehmen Sie die Klappe aus dem Gerät; vgl. die nachfolgende Abbildung.

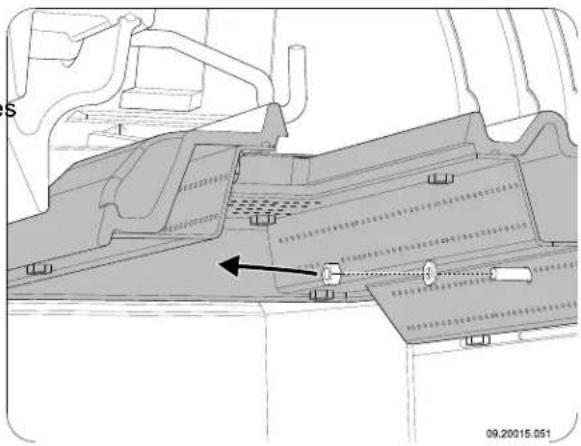

1. Zur Entfernung der Flammplatte mussen Sie zuerst die Bolzenverbindung (C) losschrauben. Drehen Sie die Mutter los; vgl. die nachfolgende Abbildung.

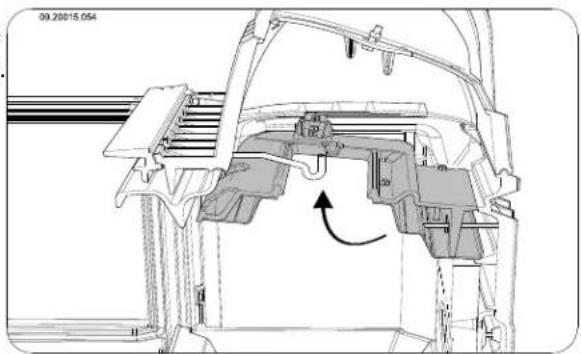

1. Kippen Sie die Flammplatte an der Vorderseite nach oben,ziehen Sie sie nach vorn und schiben Sie sie vom Bolzen weg;vgl. die nachfolgende Abbildung.

1. Die Flammplatte ist jetzt frei. Nehmen Sie die Flammplatte vorsichtig aus dem Gerät; vgl. die nachfolgende Abbildung.

Montieren Sie vor der Inbetriebnahme des

Geräts die Flammplatte und die Klappe wiee an. Befolgen Sie für die Montage der Klappe und der Flammplatte die oben stehende Anleitung in umgekehrter Reihenfolge.

Glas reinigen

Gut gereinigtes Glas nimmt weniger schnell neuen Schmutz auf. Gehen Sie folgendermaßen vor:

1. Entfernen Sie Staub und loseN Rost mit einem trockenen Tuch.
2. Reinigen Sie das Glas mit einem Ofenscheibenreiniger:

a. Tragen Sie Ofenscheibenreiniger auf einen Kuchenschwamm auf, wischen Sie die gesamte Glasoberfläche damit ab und halten Sie den Reiniger einwirken.
b. Entfernen Sie den Schmutz mit einem feuchten Tuch oder mit Kuchenpapier.

1. Reinigen Sie das Glas dann noch einmal mit einem normalen Glasreinigungsdprodukt.

2. Wischen Sie das Glas mit einem trockenen Tuch oder mit Kuchenpapier ab.

3. Verwenden Sie keine scheuernden oder scharfen Produkte zur Reinigung des Glases.
   ▶ Verwenden Sie zum Schutz Ihrer Höhe geeignete Haushaltshandschuhe.

Wenn das Glas des Gerats gebrochen oder gesprungen ist, muss diesen Glas

ausgetauscht werden, bevor das Gerät erneut in Betrieb genommen wird.

Achten Sie darauf, dass kein Ofenscheibenreiniger zwischen das Glas und die gusseiserne Tur lauft.

Schmieren

Obwohl Gusseisen eigentlich "selbstschmierend" ist, müssen bewegliche Teile noch regelmäßig geschmiert werden.

Schmieren Sie die beweglichen Teile (wie etwa Leitungssysteme, Scharnierfedern, Riegel und Luftklappen) mit einem hitzebeständigen Fett (erhaltlich im Fachhandel).

Finish erneern

Kleine Lackschaden konnen Sie mit hitzebeständigem Speziallack aus der Spruhdose beheben, den Sie bei Ihrlem Lieferanten erhalten.

Abdichtung kontrollieren

Prufen Sie, ob die Abdichtungsschnur der Tur noch gut schließt. Diese unterliegt dem Verschleiß und mussrechtzeitig ausgetauscht werden.
Überprüfen Sie das Gerät auf Luftlecks. Verschreiben Sie eventuelle Risse mit Ofenkitt.

Lassen Sie den Kitt gut aushärten, bevor Sie das Gerät in Betrieb fühmen, andernfallsdehynt sich die Feuchtigkeit darin auf und führt erneut zu einem Leck.

Anlage 1: Technische Daten

Modell Serie 2170CB und 2570CB
Nominalleistung 10 kW
Schornsteinanschluss (Durchmesser) 150 mm
Gewicht +/- 160 kg
Empfohlener Brennstoff Holz
Kennzeichen Brennstoff, max. Länge 50 cm
Massenfluss von Abgasen	10,1 g/s
Temperaturanstieg, gemessen im Messabschnitt	260 K
Temperatur, gemessen am Ausgang des Geräts	345°C
Mindestzug	12 Pa
CO-Emission (13 %)	0,06 %
NOx-Emission (13 %)	118 mg/Nm3
CnHm-Emission (13 %)	70 mg/Nm3
Staubemission	19 mg/Nm3
Staubemission gemäß NS3058-NS3059	7,1 gr/kg
Wirkungsgrad	75,9 %

Anlage 2: Abmessungen

2175CBS

09.20017.004

2176CBS

2175CBS3

09.20017.006

2576CBS

09.20017.001

2575CBS3

09.20017.003

Anlage 3: Abstand zu brennbarem Material

Minimaler Belüftungsraum außerhalb des Strahlungsbereichs

Abmessungen der feuerfesten Bodenplatte in Zentimetern

Mindestabmessungen feuerfeste Bodenplatte

$$ V > H + 3 0 > 6 0 $$

$$ S > H + 2 0 > 4 0 $$

Anlage 4: Diagnoseschema

				Problem
●				Holz brennt nicht durch
	●			Liefert nicht ausreichend Wärme
		●		Rauchrückschlag beim Nachfüllen
			●	Gerät brennt zu stark, nicht gut regelbar
				Flammenanschlag an das Glas
				Mögliche Ursache Mögliche Lösung
●	●	●		● Nicht ausreichender Zug	Ein kalter Schornstein führt zu unzureichendem Zug. Folgen Sie der Anleitung zum Anzünden im Kapitel "Verwendung"; öffnen Sie ein Fenster.
●	●	●		● Holz zu feucht Verwenden Sie nur Holz mit max. 20 %Feuchtigkeit.
●	●	●		● Holzstücke zu groß	Verwendten Sie keine Anzündeholzstücke. Verwendten Sie gespaltenes Holz mit maximal 30 cm Stückgröße.
●	●	●	●	● Holz nicht korrekt gestapelt	Stapeln Sie das Holz so, dass zwischen den Blöcken ausreichend Luft zirkulieren kann (lose Stapelung, vgl. "Heizen mit Holz").
●	●	●		● Schornstein Funktioniert nicht korrekt	Überprüfen Sie, ob der Schornstein den Bedingungen entspricht: mindestens 4 m hoch, richtiger Durchmesser, eine gute Isolierung, glatte Innenflächen, nicht zu weitere Biegungen, keine Hindernisse im Schornstein (etwa Vogelnest, Rußablagerungen), hermetische Dichtigkeit (keine Spallen).
●	●	●		● Mündungsöffnung des Schornsteins nicht korrekt	Ausreichende Höhe über der Dachfläche, keine Hindernisse in der Höhe.
●	●	●	●	● Einstellung der Luftinlassoeffnungen nicht korrekt	Öffnen Sie die Luftinlassoeffnungen vollständig
●	●	●		● Anschlussdes Geräts am Schornstein nicht korrekt	Der Anschluss mussermetisch dicht sein.
●	●	●		● Unterdruckin dem Raum, in dem das Gerät aufgestellt ist	Schalten Sie Luftabzugssysteme aus.
●	●	●		● Unzureichende Frischluftzufahr	Sorgen Sie für ausreichende Luftzufahr, verwenden Sie nötigenfalls einen Außenluftanschluss.
●	●	●		● Ungünstige Wetter- umstände? Inversionswetterlage (umgekehrter Luftstrom im Schornstein durch hohe Außentemperatur), extreme Windgeschwindigkeiten	Bei Inversionswetterlagen sollen den Sie das Gerät nicht verwenden. Setzen Sie, falls erforderlich, eine Zugklappe auf den Schornstein. Dies ist nur nach Rücksprache mit dem Schornsteinfeger möglich.
		●		Zug im Wohnzimmer	Vermeiden Sie Zug im Wohnzimmer; sollen den Sie das Gerät nicht in der Höhe einer Tur oder von Heizungsschäften auf.
				● Flammen schlagen an das Glas	Vermeiden Sie es, das Holz zu dicht an das Glas zu legen. Schieber Sie den primären Luftinlass wieder zu.
			●	Gerät verliert Luft	Überprüfen Sie die Abdichtungen der Tür und die Fugen des Geräts.

Index

A

Abdichtungsschnur der Tur.17

Abgas Massenfluss.18

Abmessungen.19

Abschlussplatte Konvektionsraum..10.

Achtung Ventilation.5 Versicherungsbedingungen 4

Anschluss Abmessungen 19.

Anschluss an Außenluftzufuhr.8

Anschlussstück 7

Anstecken.12

Anzündeholz 25

Anzündfeuer 12

Asche entfernen 14

Aschenlade öffnen 15

Aufstellen Abmessungen 19.

Außenluftzufuhr 5,8 Anschluss an 9

B

Belüftung des Feuers 14

Böden
Brandsicherheit 6
Tragvermögen 6

Brandsicherheit Abstand zu brennbarem Material. 24

Boden 6

Möbel 6

Wande 6

Brandstoff fullen 13

Brennbares Material Abstand zu 24

Brennstoff benöttige Menge 15

nachfullen 14

ungeeigneter 11

Brennstoffe geeignete 11

C

Carbolineum 14

D

Drehrichtung
ändern 6

E

Entaschen.14

Entaschungsklappe.15

Entfernen Asche 14

F

Fegen des Schornsteins 15

Feueranzünden 12

Geratbrenntzue heftig 25

Gerat nicht gut regelbar 25

loschen 14

nicht ausreichende Wärme 25

Feuerfeste Innenplatten Warning 11

Wartung.15.

Finish, Pflege 17

Flammplattemontieren 15

Füllhöhe des Geräts.13

G

Geeignete Brennstoffe. 11

Gewicht 18

Glas Anschlag.25 reinigen 17

H

Haube auf dem Schornstein. 5

Heizen 12
Brennstoff nachfullen 12, 14
unzureichende Wärme 15

Holz 12 aufbewahren 12

brennt nicht durch 25

geeignete Sorte 12

nass.12
trocknen 12

Holzstücke stapeln.13

1

Innenplatten

entferen 7

Innenplatten, feuerfeste.7

K

Klappe

montieren.15

Konvektionsraum

Abschlussplatte 10

Vorschriften.10

L

Lack.11

Lagerung von Holz 12

Luftauslassrost

Anforderungen.10

Platzierung .10.

Lufteinlasse.12

Lufteinlassrost

Anforderungen.10

Platzierung .10.

Luftleck 17

Luftzufuhr regeln. 14

M

Mauern

Brandsicherheit 6

N

Nachfullen von Brennstoff 14

Rauchruckschlag 25

Nadelholz 12

Nasses Holz 12

Nebel, nicht heizen 15

Nominale Leistung. 15

Nominalleistung 18

0

Ofenscheibenreiniger 17

0

Öffnen

Aschenlade 15

Entaschungsklappe. 15

P

Primärer Lufteinlass. 12

Probleme losen 15,25

R

Rauch bei erster Inbetriebnahme 11

Rauchruckslag 4,25

Reinigen

Gerat 15

Glas. 17

Risse im Gerät 17

s

Scheiben

Anschlag. 25

reinigen 17

Schmieren. 17

Schmierfett 17

Schornstein

Anschluss an 9

Anschlussdurchmesser. 18

Bedingungen 4

Höhe. 5

Wartung 15

Schomsteinbrand vermeiden 14

Schomsteinhaube 5

Seitenglas 7

Seitenplatte Umbau. 7

Sekundärer Lufteinlass 12

Staubemission 18

T

Teer. 14

Temperatur 18

Temperaturanstieg
Messabschnitt 18

Teppich 6

Tragvermögen des Bodens 6

Trocknen von Holz 12

Tur

Abdichtungsschnur 17

Drehrichtung andern.6

U

Ungeeigneter Brennstoff.11.

V

Ventilation.5

Außenluftzufuhr anschließen 8

Faustregel.5

Ventilationsgitter.5

Verbrennungsluftregelung

Luftregelung.13

Verlöschen des Feuers..14

W

Wande

Brandsicherheit 6

Wärme, unzureichende.15..25

Warnung

brennbare Materialien 4

feuerfeste Innenplatten 11

Glas gebrochen oder gesprungen 4,17

heiBe Oberflache 4

Ofenscheibenreiniger 17

Schornsteinbrand 4,11,14

Ventilation 4

Vorschriften 4

Wartung

Abdichtung 17

Feuerfeste Innenplatten. 15

Gerat reinigen 15

Glas reinigen 17

Schmieren 17

Schornstein 15

Wetterbedingungen, nicht heizen 15

Wirkungsgrad 18

Z

Zug. 18

Zugschaufel fur Entaschung 15

Índice

Introduccion 3

piastrefrattarieinterne 11

prescrizioni 4
