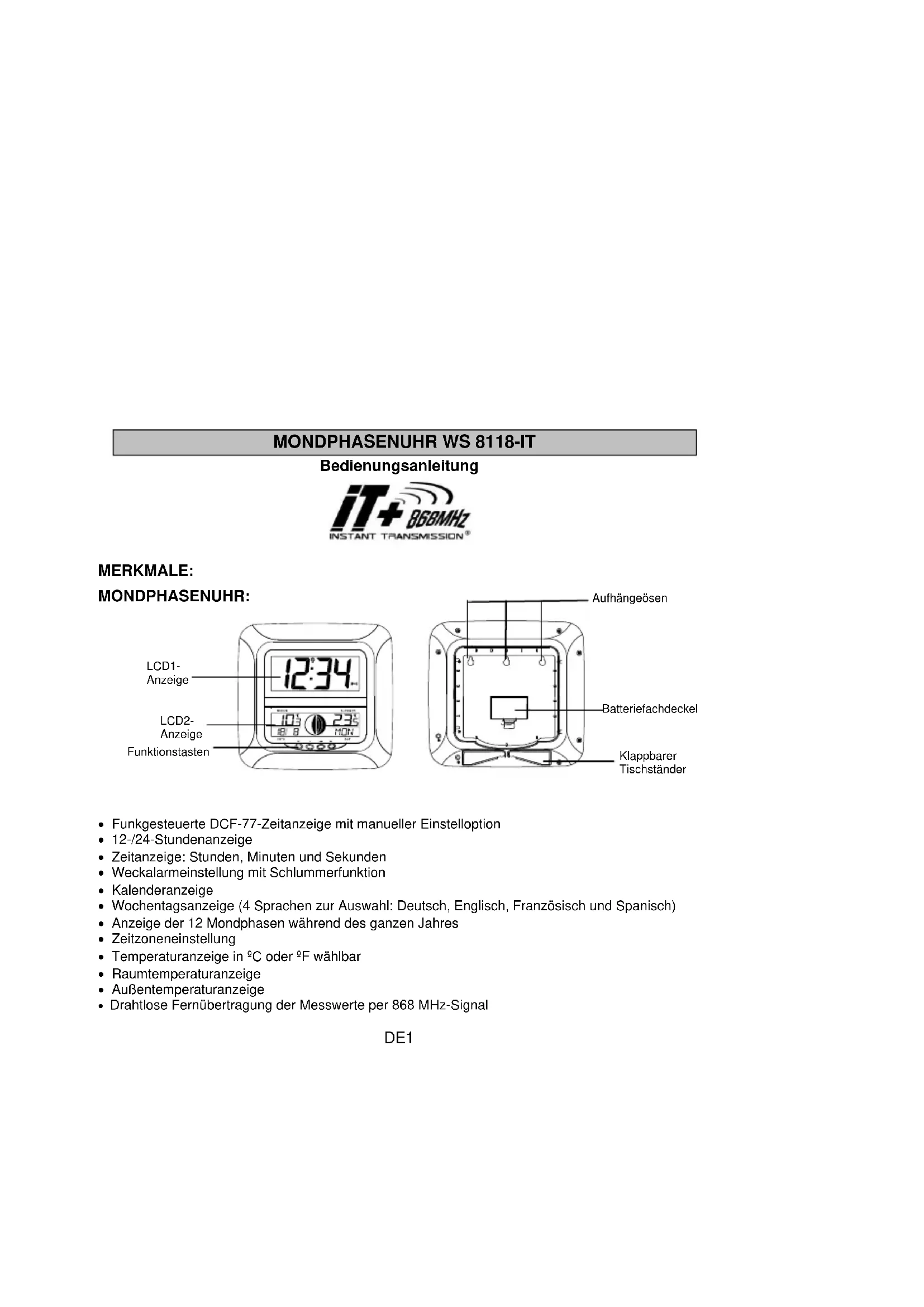

BEDIENUNGSANLEITUNG WS 8118 TECHNOLINE

LCD1- Anzeige 12:34" LCD2- Anzeige Funktionstasten

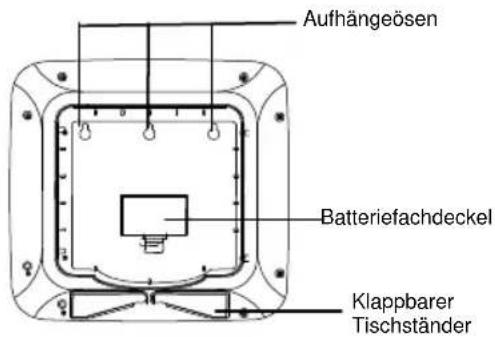

Aufhängeösen Batteriefachdeckel Klappbarer Tischständer

• Funkgesteuerte DCF-77-Zeitanzeige mit manueller Einstelloption
  • 12-/24-Stundenanzeige
• Zeitanzeige: Stunden, Minuten und Sekunden
• Weckalarmeinstellung mit Schlummerfunktion
• Kalenderanzeige
• Wochentagsanzeige (4 Sprachen zur Auswahl: Deutsch, Englisch, Französisch und Spanisch)
• Anzeige der 12 Mondphasen während des ganzen Jahres
• Zeitzoneneinstellung
• Temperaturanzeige in °C oder °F wählbar
  • Raumtemperaturanzeige
  • Außentemperaturanzeige

• Drahtlose Fernübertragung der Messwerte per 868 MHz-Signal

• Außensignalempfang in Intervallen von 4 Sekunden

• Batterietiefstandsanzeige
  • Wandmontage oder Tischaufstellung

AUßENTEMPERATURSENDER:

• Fernübertragung der Außentemperatur zur mondphasenuhr per 868 MHz-Signal
  • Spritzwassergeschütztes Gehäuse
• Gehäuse wandmontierbar (An einem geschützten Ort montieren. Direkten Regen oder Sonnenschein vermeiden)

EINLEGEN UND ERSETZEN DER BATTERIEN IN DER MONDPHASENUHR

Die Mondphasenuhr arbeitet mit 2 x 1,5 V-Batterien vom Typ Mignon AA, IEC LR6. Zum Einlegen und Ersetzen der Batterien folgen Sie bitte den Schritten unten:

1. Mit den Finger oder einem festen Gegenstand in die Lücke des Gehäuses an der unteren Mitte des Batteriefachs greifen, den Batteriefachdeckel anheben und abnehmen.
2. Batterien unter Beachtung der korrekten Polarität (siehe Markierung im Batteriefach) einlegen.
3. Batteriefachdeckel wieder einsetzen.
   DIE UHR BITTE NOCH NICHT EINSTELLEN.

EINLEGEN UND ERSETZEN DER BATTERIEN IM TEMPERATURSENDER

Der Temperatursender arbeitet mit 2 x 1,5 V-Batterien vom Typ Mignon AA, IEC LR6. Zum Einlegen und Ersetzen der Batterien folgen Sie bitte den Schritten unten:

1. Ziehen Sie den Batteriefachdeckel von der Rückseite des Außensenders ab.
2. Batterien unter Beachtung der Polarität (+/-) einlegen (siehe Markierung im Batteriefach).
3. Batteriefachdeckel wieder einsetzen.

Für beide Geräte wird der Einsatz von Alkali-Batterien empfohlen. Benützen Sie keine wieder aufladbaren Batterien.

GRUNDEINSTELLUNG

1. Setzen Sie die zwei 1,5 V-Batterien Typ AA, IEC LR6 in den Temperatursender ein (siehe "Einlegen und Ersetzen der Batterien im Temperatursender" oben).

2. Setzen Sie innerhalb von 3 Minuten die zwei 1,5 V-Batterien Typ AA, IEC LR6 in die Mondphasenuhr ein wie oben gezeigt (siehe "Einlegen und Ersetzen der Batterien in der Mondphasenuhr" oben).

3. Sobald die Batterien eingelegt sind, leuchten alle Segmente der LCD-Anzeige kurz auf. Anschließend werden die Raum- und die Außentemperatur als - -.-°C, die Zeit als 0:00, das Datum als 1/1 sowie der Wochentag angezeigt.
4. Betätigen Sie für etwa 10 Minuten keine der Tasten.
5. Die Mondphasenuhr beginnt, Daten vom Außensender empfangen und die Außentemperatur wird auf der Mondphasenuhr angezeigt. Wird die Außentemperatur nicht innerhalb von 90 Sekunden nach Einsetzen der Batterien in die Mondphasenuhr dargestellt, so müssen die Batterien aus allen Geräteteilen entnommen werden. Nach einer Wartezeit von mindestens 1 Minute ist die Grundeinstellung ab Schritt 1 zu wiederholen.
6. Jetzt wird automatisch der Empfang der DCF-77-Zeitinformation gestartet. Dieser Vorgang dauert unter günstigen Bedingungen etwa 3 – 5 Minuten. Dies ist ein geeigneter Zeitpunkt, um den Außentemperatursender an einer passenden Stelle im Außenbereich zu platzieren. Um eine ausreichende Übertragung des 868 MHz-Sendersignals zu gewährleisten, sollte dies jedoch nicht weiter als 100 m entfernt von jener Stelle geschehen, an der letztlich die Mondphasenuhr platziert wird (siehe Hinweise zu "Platzierung" und "868 MHz-Empfang").
7. Wird innerhalb von 10 Minuten das DCF-Zeitsignal nicht korrekt empfangen, so treten Sie durch Betätigung der SET-Taste manuell in den Einstellmodus ein und ändern dort Zeit oder Datum, um den DCF-77-Signalempfang zu aktivieren. Bei erfolgreichem Empfang wird die manuell eingestellte Zeit durch das empfangene Signal überschrieben. Das Datum wird ebenfalls mit der empfangenen Zeitinformation aktualisiert (siehe hierzu auch "Funkgesteuerter DCF-77-Zeitempfang" und "Manuelle Zeiteinstellung").

Hinweis:

Stellen Sie bitte sicher, dass im Falle eines Batteriewechsels die eingesetzten Batterien nicht wieder aus den Kontakten springen. Warten Sie ferner nach einer Entnahme der Batterien immer mindestens 1 Minute, bevor Sie die neuen Batterien einsetzen, da andernfalls Start- und Übertragungsprobleme auftreten könnten.

FUNKTIONSTASTEN

Die Mondphasenuhr besitzt vier leicht bedienbare Tasten:

Set-Taste : Zum Eintritt in den Einstellmodus für folgende Funktionen: Zeitzone, Sprache, Stunden, Minuten, Jahr, Monat, Tag, Wochentag, 12- oder 24-Stunden- sowie °C- oder °F-Temperaturanzeige.

+-Taste : Zum Wechsel zwischen Sekunden-, Raum-/Außentemperatur-, datum oder Wochentagsanzeige.

Zur Änderung der Werte im manuellen Einstellmodus.

ALM-Taste : Zum Eintritt in den Weckalarm-Einstellmodus.

Zur Ein-/Ausschaltung des Weckalarms.

SNZ-Taste : Zur Aktivierung der Schlummerfunktion während des Wecksignals.

Zum Verlassen aller Einstellmodi.

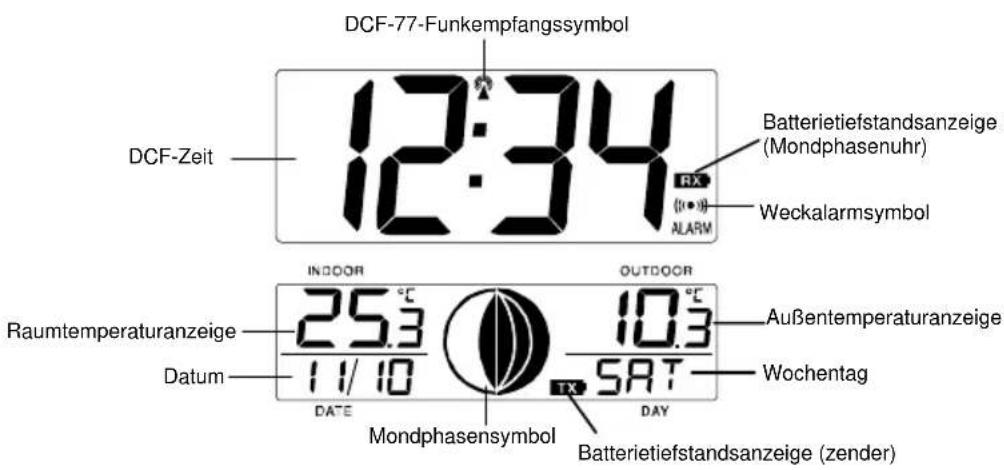

BESCHREIBUNG DES LCD-BILDSCHIRMS DER MONDPHASENUHR

Die LCD-Anzeige der Mondphasenuhr ist in 2 Sektionen unterteilt. Nach dem Einsetzen der Batterien werden alle Anzeigesegmente kurz aufleuchten, um dann die Informationen für Zeit, Datum, Raum- und Außentemperatur, Wochentag anzuzeigen.

DCF-77-Funkempfangssymbol DCF-Zeit 12:34 RX (0.0) ALARM Batterietiefstandsanzeige (Mondphasenuhr) Weckalarmsymbol INDOOR 25.3 11/10 DATUM DATE OUTDOOR 10.3 SAT Wochentag Raumtemperaturanzeige Außentemperaturanzeige DATUM Mondphasensymbol Batterietiefstandsanzeige (zender)

MANUELLE EINSTELLUNGEN

Hinweis:

Wird das DCF-77-Signal von der Mondphasenuhr bereits erfolgreich empfangen und Zeit und Datum korrekt angezeigt, so erübrigen sich die manuellen Einstellungen.

Nach Komplettierung der im obigen Abschnitt "Grundeinstellung" beschriebenen Prozeduren kann durch Betätigung der SET-Taste in den manuellen Einstellmodus eingetreten werden. Hier sind folgende Programmierungen möglich:

• Einstellung der Zeitzone
• Spracheinstellung für die Anzeige
  • Manuelle Zeiteinstellung
• Jahres-Einstellung
  • Monats-Einstellung
  • Einstellung des Tagesdatums
  • Wochentags-Einstellung
• Einstellung der 12- oder 24-Stundenanzeige
• Einstellung der °C- oder °F-Temperaturanzeige

FUNKGESTEUERTER ZEITEMPFANG

Die Zeitbasis für die funkgesteuerte Zeitanzeige ist eine Cäsium-Atomuhr, die von der Physikalisch Technischen Bundesanstalt in Braunschweig betrieben wird und die über eine Abweichung von weniger als 1 Sekunde in einer Mio. Jahren verfügt. Diese Zeit wird kodiert und von einem Sender in Mainflingen bei Frankfurt per DCF-77-Signal (77,5 kHz) über einen Sendebereich von etwa 1.500 km ausgestrahlt. Ihre Mondphasenuhr empfängt dieses Signal, wandelt es um und zeigt Ihnen unabhängig von Sommer oder Winter stets die exakte Zeit.

Die Empfangsqualität ist von den geografischen und baulichen Gegebenheiten abhängig. Im Normalfall sollten in einem Radius von 1.500 km um Frankfurt keine Empfangsprobleme auftreten.

Sobald die Außentemperatur auf der Mondphasenuhr angezeigt wird, beginnt das DCF-Sendemastsymbol zu blinken. Dies zeigt an, dass die Uhr das DCF-77-Signal empfängt und versucht, es auszuwerten. Nachdem der Zeitcode empfangen wurde, bleibt das DCF-Symbol permanent sichtbar und die Uhrzeit wird angezeigt.

Blinkt das Symbol, empfängt aber keine Daten, oder erscheint das DCF-Symbol überhaupt nicht, so beachten Sie bitte folgende Punkte:

- Es wird empfohlen, einen Mindestabstand von 1,5 bis 2 Metern zu eventuell störenden Geräten wie Computerbildschirmen, Fernsehgeräten, usw. einzuhalten.

• In Stahlbetonbauten (Kellern, Hochhäusern, etc.) ist das empfangene Signal zwangsläufig schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe und/oder mit der Vorder- oder Rückseite in Richtung des DCF-77-Senders in Frankfurt auszurichten.
• Nachts sind die atmosphärischen Störungen gewöhnlich geringer und ein Empfang ist in den meisten Fällen möglich. Ein einziger Empfang pro Tag genügt, um die Genauigkeitsabweichung unter 1 Sekunde zu halten.

ZEITZONENEINSTELLUNG

Nach dem oben beschriebenen Eintritt in den manuellen Einstellmodus kann die Zeitzone eingestellt werden. Durchführung wie folgt:

1. Die aktuelle Zeitzone beginnt zu blinken.
2. Stellen Sie mit der +-Taste die gewünschte Zeitzone ein. Die Einstellung reicht in aufeinander folgenden Intervallen von jeweils 1 Stunde von 0 bis -12 Stunden und läuft dann zurück von +12 bis 0 Stunden.
3. Drücken Sie zum Eintritt in den "Sprach-Einstellmodus" kurzzeitig die SET-Taste.

SPRACH-EINSTELLMODUS

Die Wochentage können in LCD1 in den vordefinierten Sprachen Deutsch = d, Englisch = US, Französisch = F und Spanisch = E angezeigt werden.

1. Stellen Sie mit der +-Taste die gewünschte Sprache der Wochentagsanzeige auf LCD1 ein.
2. Drücken Sie zum Eintritt in den Modus "Manuelle Zeiteinstellung" kurzzeitig die SET-Taste.

MANUELLE ZEITEINSTELLUNG

Für den Fall, dass die Mondphasenuhr nicht in der Lage ist, ein DCF-Signal zu empfangen (Störungen, Sendeentfernung, etc.), kann die Zeit auch manuell eingestellt werden. Die Uhr arbeitet dann wie eine normale Quarzuhr.

1. Die Stundenstellen beginnen auf LCD1 zu blinken.
2. Stellen Sie durch kurzzeitig wiederholtes Drücken der +-Taste die Stunden ein und drücken Sie zuletzt die SET-Taste.
3. Die Minutenstellen beginnen zu blinken.
4. Stellen Sie durch kurzzeitig wiederholtes Drücken der +-Taste die Minuten ein. Durch Halten der +-Taste werden die Minuten in Schritten zu 5 weitergeschaltet.
5. Drücken Sie zum Weiterschalten in den Modus "Jahres-Einstellung" kurzzeitig die SET-Taste.

JAHRES-EINSTELLUNG

Das Jahr kann sequentiell von 2001 bis 2029 ausgewählt werden, um dann von vorne zu beginnen (Voreinstellung 2006). Auf dem LCD2 werden nur die letzten beiden Stellen der Jahreszahl angezeigt.

1. Die Jahresstellen beginnen auf LCD2 zu blinken. Wählen Sie die gewünschte Jahreszahl mithilfe der +-Taste.
2. Drücken Sie zum Weiterschalten in den Modus "Monats-Einstellung" kurzzeitig die SET-Taste.

MONATS-EINSTELLUNG

1. Die Monatsstellen beginnen auf LCD2 zu blinken (Voreinstellung 1). Wählen Sie den gewünschten Monat mithilfe der +-Taste.
2. Drücken Sie zum Weiterschalten in den Modus "Einstellung des Tagesdatums" kurzzeitig die SET-Taste.

EINSTELLUNG DES TAGESDATUMS

1. Die Stellen des Tagesdatums beginnen auf LCD2 zu blinken (Voreinstellung 1). Wählen Sie das gewünschte Datum mithilfe der +-Taste. Hinweis: Das Datum kann nur in Verbindung mit dem gewählten Monat eingestellt werden. So ist z. B. die Einstellung des Datums 30 nicht möglich, wenn der Monat Februar gewählt wurde.
2. Drücken Sie zum Weiterschalten in den Modus "Wochentags-Einstellung" kurzzeitig die SET-Taste.

WOCHENTAGS-EINSTELLUNG

1. Das Symbol des Wochentags wird in der voreingestellten Sprache und blinkend auf LCD2 angezeigt. Wählen Sie den gewünschten Wochentag mithilfe der +-Taste.
2. Drücken Sie zum Weiterschalten in den Modus "Einstellung der 12- oder 24-Stunden-Zeitanzeige" kurzzeitig die SET-Taste.

EINSTELLUNG DER 12- ODER 24-STUNDEN-ZEITANZEIGE

1. Auf dem LCD1 wird das Symbol "12h" oder "24h" blinken (Voreinstellung 24h). Wählen Sie den gewünschten Zeitanzeigemodus mithilfe der +-Taste.
2. Drücken Sie zum Weiterschalten in den Modus "Einstellung der °C- oder °F-Temperaturanzeige" kurzzeitig die SET-Taste.

EINSTELLUNG DER °C- ODER °F-TEMPERATURANZEIGE

1. Auf dem LCD1 wird das Zeichen "°C" oder "°F" blinken (Voreinstellung °C). Wählen Sie mithilfe der +-Taste "°C" für die Temperaturanzeige in Grad Celsius bzw. "°F" für die Anzeige in Grad Fahrenheit.
2. Drücken Sie kurzzeitig die SET-Taste zum Verlassen des Einstellmodus und zur Rückkehr in den normalen Anzeigemodus.

VERLASSEN DES MANUELLEN EINSTELLMODUS

• Die Rückkehr in den normalen Anzeigemodus kann im manuellen Einstellmodus überall und jederzeit einfach durch Drücken der SNZ-Taste veranlasst werden.
• Wird im manuellen Einstellmodus für etwa 15 Sekunden keine Taste betätigt, so kehrt die Mondphasenuhr automatisch in den normalen Anzeigemodus zurück.

WECKALARM-EINSTELLUNG

Zum Eintritt in den Alarm-Einstellmodus und zur Einstellung des Alarms verfahren Sie wie folgt:

1. Drücken und halten Sie die ALM-Taste für etwa 2 Sekunden. Die Stundenstellen beginnen zu blinken.
2. Stellen Sie mithilfe der +-Taste die Stunden des Weckalarms ein.
3. Drücken Sie jetzt kurzzeitig erneut die ALM-Taste. Die Minutenstellen beginnen zu blinken.
4. Stellen Sie durch kurzzeitig wiederholtes Drücken der +-Taste die Minuten ein. Durch Halten der +-Taste werden die Minuten in Schritten zu 5 weitergeschaltet.
5. Drücken Sie zum Verlassen des Weckalarm-Einstellmodus kurzzeitig die ALM- oder die SNZ-Taste oder warten Sie 15 Sekunden zur automatischen Rückkehr in den normalen Anzeigemodus.

Hinweis: ist die alarme Zeitdauer ungefähr 85 Sekunden.

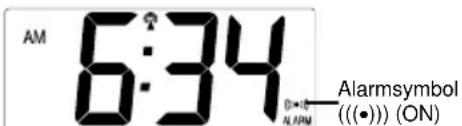

DEAKTIVIERUNG DES WECK ALARMS:

AM 6:34 D→0 N.APM Alarmsymbol ((•)) (ON)

Der Weckalarm wird beim Einstellen der Weckzeit automatisch aktiviert (ON). Drücken Sie zur Deaktivierung des Weckalarms (OFF) im normalen Anzeigemodus einmal kurzzeitig die ALM-Taste. Das Alarmsymbol verschwindet, der Weckalarm ist jetzt ausgeschaltet.

EINSCHALTUNG DER SCHLUMMERFUNKTION (SNOOZE)

Die Schlummerfunktion kann nur während des Ertönens des Weckalarms durch Drücken der SNZ-Taste auf der Frontseite der Mondphasenuhr für eine Schlummerdauer von etwa 10 Minuten eingeschaltet werden.

MONDPHASENSYMBOLE:

Das Mondsymbol auf der Mondphasenuhr zeigt in Abhängigkeit der Kalendereinstellungen während des ganzen Jahres die entsprechenden Mondphasen in den folgenden 12 Schritten.

Neumond

Zunehmender Mond (1/6)

Zunehmender Mond (1/3)

Zunehmender Halbmond

Zunehmender Mond (2/3)

Zunehmender Mond (5/6)

Vollmond

Abnehmender Mond (1/6)

Abnehmender Mond (1/3)

Abnehmender Halbmond

Abnehmender Mond (2/3)

Abnehmender Mond (5/6)

AUSSENTEMPERATURSENDER

Die Außentemperatur wird jede 4 Segunden gemessen und zur Mondphasenuhr gesendet.

Der Sendebereich des Außentemperatursenders kann durch die Umgebungstemperatur beeinflusst werden. Sehr kalte Temperaturen können die Sendedistanz vermindern. Bedenken Sie dies bei der Platzierung des Außensenders. Auch die Batterien können während Perioden extrem kalter Temperaturen Leistungsverluste erleiden.

868 MHZ-EMPFANGSTEST FÜR DEN AUSSENTEMPERATURSENDER

Die Mondphasenuhr sollte die Außentemperaturdaten erstmalig innerhalb von höchstens 4 Segunden nach der Grundeinstellung empfangen. Ist dies nicht der Fall (Anzeige nur “- - .-°C”), so prüfen Sie bitte die folgenden Punkte:

1. Der Abstand von Mondphasenuhr und Außensender zu Störquellen wie z.B.
   Computermonitoren oder Fernsehgeräten sollte mindestens 1,5 bis 2 Meter betragen.

2. Vermeiden Sie, die Mondphasenuhr direkt an oder in die Nähe von metallischen Fensterrahmen zu platzieren.

3. Die Benutzung anderer, auf der selben Frequenz (868 MHz) arbeitender Geräte wie z.B. Kopfhörer oder Lautsprecher kann die korrekte Signalübertragung verhindern.

4. Störungen des Empfangs können auch von Nachbarn verursacht werden, die auf der selben Frequenz (868 MHz) arbeitende Geräte betreiben.

Hinweis:

Erfolgt eine korrekte Übertragung des 868 MHz-Signals, so sollten die Batteriefächer von Mondphasenuhr und Außensender nicht mehr geöffnet werden. Es könnten sich dadurch die Batterien aus den Kontakten lösen und damit eine unerwünschte Rückstellung herbeiführen. Sollte dies trotzdem versehentlich vorkommen, so müssen zur Vermeidung von Übertragungsproblemen alle Einheiten neu eingestellt werden (siehe "Grundeinstellung" oben).

Die maximale Sendeentfernung vom Außensender zur Mondphasenuhr beträgt im freien Raum etwa 100 Meter. Dies ist jedoch von den Umgebungsbedingungen und deren Einflüssen abhängig. Ist trotz Beachtung dieser Faktoren kein Empfang möglich, so müssen alle Einheiten neu eingestellt werden (siehe "Grundeinstellung" oben).

ÄNDERUNG DER ANZEIGEMODI (TAGESDATUM, SEKUNDEN UND TEMPERATUREN)

Es gibt vier mögliche Anzeigemodi für die Darstellung von Tag, Sekunden und Temperaturen. Die Voreinstellung lautet Raumtemperatur/Außentemperatur/Tagesdatum/Wochentag.

Änderung der Anzeige wie folgt:

1. Drücken Sie die +-Taste. Die Anzeige umfasst nun die Darstellung von Außentemperatur/Sekunden/Tagesdatum/Wochentag.
2. Drücken Sie die +-Taste ein weiteres Mal. Jetzt umfasst die Anzeige die Darstellung von Raumtemperatur/Sekunden/Tagesdatum/Wochentag.
3. Drücken Sie die +-Taste ein drittes Mal. Die Anzeige ändert ihre Darstellung auf Raumtemperatur/Außentemperatur/Tagesdatum/Sekunden.
4. Wird die +-Taste ein viertes Mal gedrückt, so kehrt die Anzeige zur Darstellung von Raumtemperatur/Außentemperatur/Tagesdatum/Wochentag zurück.

PLATZIERUNG

Stellen Sie vor der endgültigen Platzierung der Mondphasenuhr sicher, dass am gewünschten Montageort alle Signale korrekt empfangen werden. Es sollten ferner plötzliche, extreme Temperaturänderungen vermieden werden, da diese die Genauigkeit der Mondphasenuhr vermindern können.

Um korrekte Temperaturmessungen zu erzielen, vermeiden Sie die Platzierung des Außentemperatursenders an Stellen, an denen er direktem Sonnenlicht ausgesetzt sein könnte. Es wird deshalb empfohlen, den Temperatursender an einer nach Norden weisenden Wand oder einer sonstigen, gut beschatteten Stelle zu montieren. Die maximale Sendeentfernung des Außensenders

beträgt im freien Feld etwa 100 Meter. Hindernisse wie Ziegel- oder Betonwände oder auch große metallische Objekte können diese Sendedistanz vermindern.

Platzieren Sie beide Geräteteile an deren gewünschte Montagestellen und warten Sie vor der permanenten Montage etwa 10 Minuten, um einen ausreichenden Signalempfang sicher zu stellen. Der Außentemperatursender ist nicht wasserdicht. Er sollte deshalb nicht an Stellen platziert werden, an denen er direktem Regen ausgesetzt oder gar in Wasser getaucht werden könnte.

PLATZIERUNG DER MONDPHASENUHR

Es gibt zwei Platzierungsmöglichkeiten für die Mondphasenuhr:

• Aufstellung mittels des ausklappbaren Tischständers oder
• Wandmontage

AUSKLAPPBARER TISCHSTÄNDER

Klappen Sie einfach den Aufsteller auf der Rückseite der Uhr aus und stellen Sie diese auf eine ebene Fläche.

WANDMONTAGE

1) Markieren Sie mithilfe einer Wasserwaage an der Wand in horizontalen Abständen von jeweils 60 mm drei Schraubstellen.
2) Bohren Sie an den Markierungen drei Schraublöcher, drehen Sie entsprechende Schrauben (nicht im Lieferumfang) in diese Löcher und lassen Sie die Schraubenköpfe etwa 5 mm von der Wand abstehen.
3) Hängen Sie die Mondphasenuhr mithilfe der drei Aufhängeösen auf deren Rückseite an diese Schrauben. Ziehen Sie die Mondphasenuhr bis zum Einrasten der Schrauben vorsichtig nach unten.

Hinweis:

Stellen Sie sicher, dass die Mondphasenuhr vor dem Loslassen sicher an den

Montageschrauben einrastet.

PLATZIERUNG DES AUSSENTEMPERATURSENDERS

Der Außensender ist mit einer Konsole ausgerüstet, die mithilfe zweier mitgelieferter Schrauben an eine Wand montiert werden kann. Wird die Konsole an der Unterseite des Außensenders fixiert, so kann der Außensender auch auf jeder ebenen Fläche aufgestellt werden.

Wandmontage wie folgt:

1. Befestigen Sie die Konsole mithilfe von Schrauben und Dübeln an der gewünschten Stelle an einer Wand.
2. Klinken Sie den Außensender in die Konsole.

Hinweis:

Bevor Sie die Konsole(n) der/ des Außensender(s) fest montieren, platzieren Sie bitte alle Geräteteile an den gewünschten Aufstell- oder Montageorten und prüfen damit, ob die Außenbereichsdaten korrekt empfangen werden. Sollte dies nicht der Fall sein, so genügt in den meisten Fällen ein geringfügiges Verschieben der Montagestelle(n) für einen ausreichenden Signalempfang.

PFLEGE UND INSTANDHALTUNG

• Extreme Temperatureinwirkungen, Vibrationen und Stossbelastungen sollten vermieden werden, da dies zu Beschädigungen der Geräte und falschen Vorhersagen und Angaben führen könnte.
• Reinigung von Anzeigen und Gehäusen nur mit einem weichen, leicht feuchten Tuch. Keine lösenden oder scheuernden Reinigungsmittel verwenden, da diese LCD-Anzeigen sowie Gehäuse angreifen könnten.
• Geräte nicht in Wasser tauchen. Montieren Sie darüber hinaus alle Geräteteile an Stellen, an denen sie ausreichend gegen Feuchtigkeit und Regen geschützt sind.

• Leistungsschwache Batterien sofort entnehmen, um ein Auslaufen und dadurch verursachte Folgeschäden zu vermeiden. Zum Austausch nur Batterien des empfohlenen Typs verwenden.

• Reparaturbedürftige Geräte zum Händler bringen und dort von qualifiziertem Fachpersonal überprüfen lassen. Öffnen des Gehäuses sowie eigene Reparaturversuche führen zum Erlöschen der Garantieansprüche.

• Gerät keinen extremen und plötzlichen Temperaturschwankungen aussetzen, da dies zu schnellem Wechsel der Anzeigeangaben und damit zur Beeinträchtigung der Genauigkeit der Messwerte führt.

Hiermit erklärt Technotrade, dass sich das Produkt WS 8118-IT in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU und ROHS 2011/65/EG befindet. Die Original-EU-Konformitätserklärung finden Sie unter: www.technoline.de/doc/4029665081182

TECHNISCHE DATEN:

Temperatur-Messbereich

Innenraum : -9,9°C bis +39,9°C mit 0,1°C Auflösung

+14,1°F bis +103,8°F mit 0,2°F Auflösung

(Anzeige "OF.L" außerhalb dieses Bereichs)

Außenbereich : -39,9°C bis +59,9°C mit 0,1°C Auflösung

-39,8°F bis +139,8°F mit 0,2°F Auflösung

(Anzeige "OF.L" außerhalb dieses Bereichs)

Temperatur-Prüfintervall

Innenraum : alle 20 Sekunden

Außenbereich : alle 4 Sekunden

Sendebereich : maximal 100 Meter im freien Feld, abhängig von umgebenden

Bauwerken, Montageorten und möglichen Störquellen.

Übertragungsfrequenz : 868 MHz

Maximale Sendeleistung : 5,66 dBm

Stromversorgung (Alkali-Batterien empfohlen)

Mondphasenuhr : 2 x 1,5 V-Batterie Typ Mignon AA, IEC LR6

Außensender : 2 x 1,5 V-Batterie Typ Mignon AA, IEC LR6

Batterielebensdauer : etwa 24 Monate

Abmessungen (L x B x H)

Mondphasenuhr : 255,6 x 29,5 x 242,5mm

• Elektrischer und elektronischer Abfall enthält schädliche Substanzen. Die Entsorgung von Elektronikabfall in der freien Natur und/oder auf nicht genehmigten Schuttabladeplätzen zerstört nachhaltig die Umwelt.
• Zur Erlangung der Adressen legaler Schuttabladeplätze mit selektiver Abfallverwertung kontaktieren Sie bitte Ihre lokalen und/oder regionalen Verwaltungsbehörden.
• Alle elektronischen Geräte müssen ab sofort dem Recycling zugeführt werden. Dazu muss jeder Anwender seinen aktiven Beitrag bei der Erfassung, dem Recycling und der Wiederverwendung von elektrischem oder elektronischem Abfall leisten.
  • Die uneingeschränkte Entsorgung von Elektronikabfall schadet der öffentlichen Gesundheit und der Qualität der Umwelt.
• Elektronischer Abfall darf unter keinen Umständen mit dem normalen Restmüll entsorgt werden.
• Wie auf der Geschenkverpackung und auf dem Produkt vermerkt, ist es für den Anwender höchst empfehlenswert, die "Bedienungsanleitung" aufmerksam zu lesen.
• Hersteller und Händler übernehmen keine Verantwortung für inkorrekte Messwerte und Folgen, die sich daraus ergeben.
• Dieses Produkt darf nicht für medizinische Zwecke oder für die Information der Öffentlichkeit benützt werden.
  • Die technischen Daten dieses Gerätes können ohne vorherige Ankündigung geändert werden.
• Dieses Gerät ist kein Spielzeug. Außerhalb der Reichweite von Kindern aufbewahren.
• Diese Anleitung darf ohne schriftliche Genehmigung durch den Hersteller auch nicht auszugsweise vervielfältigt werden.

Umwelteinflüsse auf Funkempfang

Die Uhr empfängt kabellos die genaue Uhrzeit. Wie bei allen kabellosen Geräten kann der Funkempfang durch folgende Einflüsse beeinträchtigt sein:

• lange Übertragungswege
• naheliegende Berge und Täler
• nahe Autobahnen, Gleisen, Flughäfen, Hochspannungsleitungen, etc.
• nahe Baustellen
• inmitten hoher Gebäude
• in Betonbauten
• nahe elektrischer Geräte (Computer, Fernseher, etc) und metallischer Gegenstände
  • in bewegten Fahrzeugen

Platzieren Sie die Uhr an einem Ort mit optimalem Empfang, z.B. in der Nähe von Fenstern und entfernt zu metallischen oder elektrischen Gegenständen.

Vorsichtsmaßnahmen

• Dieses Gerät ist ausschließlich für den Gebrauch in Innenräumen gedacht.
• Setzen Sie das Gerät nicht extremer Gewalteinwirkung oder Stößen aus.
• Setzen Sie das Gerät nicht hohen Temperaturen, direktem Sonnenlicht, Staub und Feuchtigkeit aus.
  • Tauchen Sie das Gerät nicht in Wasser.
• Vermeiden Sie den Kontakt mit ätzenden Materialien.
• Werfen Sie das Gerät nicht ins Feuer. Es könnte explodieren.
• Öffnen Sie nicht das Gehäuse und manipulieren Sie nicht bauliche Bestandteile des Geräts.

Batterie-Sicherheitshinweise

• Verwenden Sie nur Alkali-Batterien, keine wiederaufladbaren Batterien.
• Legen Sie die Batterien unter Beachtung der Polarität (+/-) richtig ein.
• Ersetzen Sie stets einen vollständigen Batteriesatz.
• Mischen Sie niemals alte und neue Batterien.
• Entfernen Sie erschöpfte Batterien sofort.
• Entfernen Sie die Batterien bei Nichtnutzung.
• Laden Sie die Batterien nicht auf und werfen Sie sie nicht ins Feuer. Sie könnten explodieren.
• Bewahren Sie die Batterien nicht in der Nähe von Metallobjekten auf, da ein Kontakt einen Kurzschluss verursachen kann.
• Setzen Sie Batterien keinen hohen Temperaturen, extremer Feuchtigkeit oder direktem Sonnenlicht aus.
• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Verschlucken der Batterien kann zum Ersticken führen.

Verwenden Sie das Produkt ausschließlich für den vorgesehenen Zweck!

Hinweispflicht nach dem Batteriegesetz

Altbatterien gehören nicht in den Hausmüll. Wenn Batterien in die Umwelt gelangen, können diese Umwelt- und Gesundheitsschäden zur Folge haben. Sie können gebrauchte Batterien unentgeltlich bei ihrem Händler und Sammelstellen zurückgeben. Sie sind als Verbraucher zur Rückgabe von Altbatterien gesetzlich verpflichtet!

Hinweispflicht nach dem Elektronikgerätegesetz

Laut Elektro- und Elektronikgerätegesetz (ElektroG) gehört Elektroschrott nicht in den Hausmüll, sondern ist zu recyceln oder umweltfreundlich zu entsorgen. Entsorgen Sie ihr Gerät in einen Recycling Container oder an eine lokale Abfallsammelstelle.

HANDBEDIENDE REGELSTANDEN

Let op:

ZENDERGESTUURDE TIJD:

HANDBEDIENDE REGELSTAND TIJD

REGELSTAND TEMPERATUUR IN °C OF °F

HANDEBEDIENDE REGELSTANDEN VERLATEN

Kleine wassende halfvolle maan

Grote wassende halfvolle maan

Volle maan

Grote afnemende halfvolle maan

Kleine afnemende halfvolle maan

Laatste kwartier

Grote afnemende sikkel

Kleine afnemende sikkel

BUITENTEMPERATUURZENDER:

www.technoline.de/doc/4029665081182

SPECIFICATIES:
