BEDIENUNGSANLEITUNG IKM540RVS Pelgrim

8.2 Technische gegevens 36

8.2 Technische gegevens

1.1 Beschreibung 72 - 73

Sicherheitsvorschriften Worauf Sie achten müssen 76 Verwendung

3.1 Vorbereitung 77 - 78

4.1 Reinigung und Pfl ege 88 - 90

4.2 Menüeinstellungen 91 - 95

Meldungen Was ist zu tun, wenn... 96 - 97 Störungen Störungstabelle 98 - 100 Installationsanweisung

7.1 Worauf Sie achten müssen 101

8.1 Entsorgung Gerät und Verpackung 104

8.2 Technische Daten 104

1 Ihre Espressomaschine

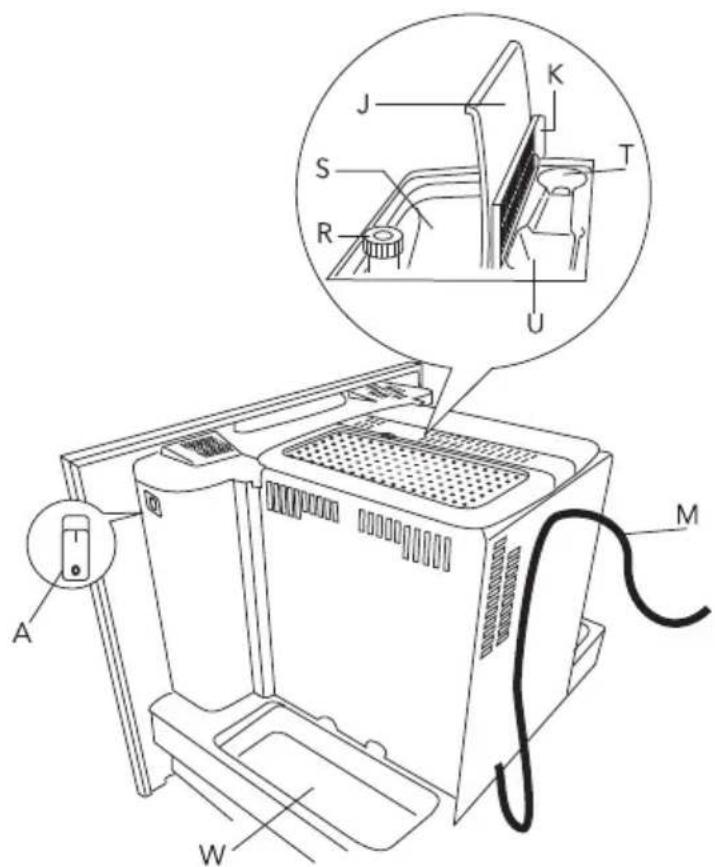

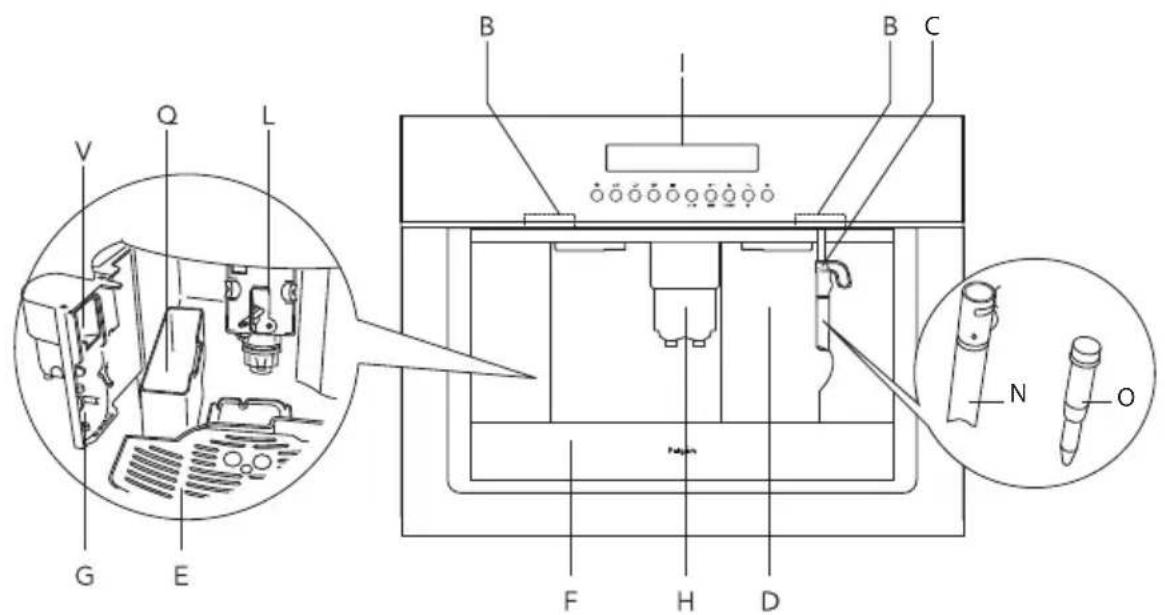

C73 1 Ihre Espressomaschine A. Hauptschalter (Geräterückseite) B. Griffen C. Dampfauslass D. Wassertank (herausnehmbar) E. Tassengitter F. Tropfschale (abnehmbar) G. Servicetür H. Kaffeeauslass (höhenverstellbar)

J. Deckel für Kaffeebohnenbehälter K. Deckel für Kaffeepulverschacht L. Brüheinheit M. Netzkabel N. Milchaufschäumer für Cappuccino (abnehmbar) O. Milchaufschäumerdüse (abnehmbar) P. Messlöffel für Kaffeepulver Q. Kaffeesatzbehälter (abnehmbar) R. Mahlgradregler S. Kaffeebohnenbehälter T. Messlöffelfach U. Einfüllschacht für Kaffeepulver

W. Zubehörfach (links und rechts)74

4. Mengenwahltaste: eine oder zwei kleine Tassen

5. Mengenwahltaste: eine oder zwei normale Tassen

6. Mengenwahltaste: eine oder zwei große Tassen

7. Ein-/Ausschalttaste für den Einstellmodus der Menüparameter

8. Auswahltaste für Kaffeepulver. Wenn die Anzeige MENU leuchtet: Aufrufen des

nächsten Menüparameters

9. Taste für den Spülvorgang. Wenn die Anzeige MENU leuchtet: Wechseln der

10. Heißwassertaste oder Taste OK zum Bestätigen

1 Ihre Espressomaschine

1 Ihre Espressomaschine

Mit dieser Espressomaschine können Sie herrlichen Kaffee, Espresso und Cappuccino kochen. Sie können die Maschine vollständig Ihren persönlichen Wünschen anpassen. In dieser Anleitung fi nden Sie Erläuterungen für die optimale Verwendung der Espressomaschine. Neben Informationen zur Bedienung fi nden Sie hier auch Hintergrundinformationen, die Ihnen bei der Verwendung dieses Geräts nützlich sein können. Die Kaffeemaschine wurde werksseitig geprüft. Hierzu wurde Kaffee benutzt, sodass es vollkommen normal ist, wenn Sie etwas Kaffee im Mahlwerk fi nden. Es wird auf jeden Fall garantiert, dass diese Kaffeemaschine neu ist. Bewahren Sie diese Anleitung sorgfältig auf. Viel Spaß mit Ihrer Espressomaschine!76 Worauf Sie achten müssen Wie bei jedem anderen Gerät gibt es einige Punkte, auf die Sie achten sollten.

• Dieses Gerät ist ein Haushaltsgerät (max. 3000 Tassen pro Jahr). Eine Verwendung zu anderen Zwecken ist unsachgemäß, und keine Garantie kann übernommen werden.

• Diese Espressomaschine dient der Zubereitung von Espresso und anderen Heiß- getränken. Benutzen Sie es mit der gebotenen Sorgfalt, damit es nicht aufgrund unsachgemäßer Handhabung zu Verbrühungen durch heißes Wasser oder heißen Dampf kommt.

• Kein Kaffeepulver und keine gefrorenen oder karamellisierten Kaffeebohnen in den Bohnenbehälter geben, nur geröstete Kaffeebohnen! Entfernen Sie Fremdkörper aus den Kaffeebohnen. Sonst kann keine Garantie übernommen werden.

• Stützen Sie sich nicht auf die Maschine und hängen Sie nicht daran, wenn diese aus dem Möbelstück ragt und legen Sie keine großen oder instabilen Gegenstände auf die Maschine.

• Der Hersteller übernimmt keine Haftung für Beschädigungen aufgrund von unsachgemäßer, fehlerhafter oder unangemessener Verwendung des Geräts.

• Wenn Sie das Gerät verwenden, achten Sie darauf, sich nicht an heißen Oberfl ächen zu verbrennen. Berühren Sie das Gerät ausschließlich an den Reglern oder Griffen.

• Achten Sie darauf, dass Kinder oder andere Personen, die nicht sicher mit dem Gerät umgehen können, es nicht unbeaufsichtigt benutzen.

• Lassen Sie Kinder nicht mit dem Gerät spielen.

• Ist eine Reparatur erforderlich, wenden Sie sich bitte unbedingt an ein autorisiertes Servicezentrum und verlangen Sie eine Reparatur mit Originalersatzteilen. Andernfalls kann das Gerät nicht mehr sicher betrieben werden.

• Stellen Sie auf dem Gerät keine Gefäße mit Flüssigkeiten und keine brennbaren oder korrosiven Materialien ab.

• Verwenden Sie das Zubehörfach nur für übliches Kaffeezubehör, zum Beispiel das Entkalkungsmittel.

• Alle Geräteteile, die mit Kaffee oder Milch in Kontakt kommen, entsprechen den Bestimmungen der EWG-Richtlinie 1935/2004 für Materialien, die mit Lebensmitteln in Berührung kommen.

• Dieses Gerät ist entsprechend der Europäische Richtlinie 2004/108/CE für den elektro-magnetischen Kompatibilität (EMK). 2 Sicherheitsvorschriften77 3 Verwendung

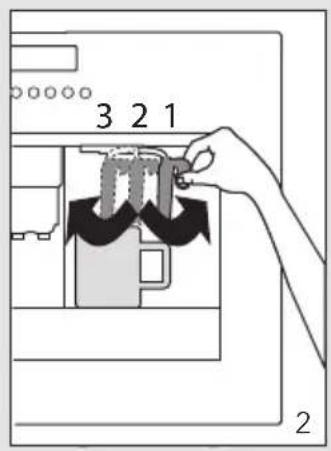

Erste Inbetriebnahme Wenn Sie das Gerät zum ersten Mal einschalten und jedesmal, wenn Sie den Netzstecker mit der Netzsteckdose verbinden und den Haubtschalter (A, Seite 72) drücken, führt das Gerät eine SELBSTDIAGNOSE durch und schaltet sich dann wieder aus. Um es einzuschalten, drücken Sie die Taste “Ein/Aus“ an der Bedienblende.

1. Wenn Sie das Gerät zum ersten Mal in Betrieb nehmen, wählen Sie die Sprache aus.

Drücken Sie den Netzschalter an der Rückseite des Geräts. Die Beleuchtung und das Display schalten sich ein. Warten Sie, bis im Display folgende Meldung erscheint: FÜR EINSTELLUNG DEUTSCH OK DRÜCKEN. Drücken Sie mindestens 3 Sekunden lang die Taste OK, bis folgende Meldung erscheint: DEUTSCHE SPRACHE. Danach erscheinen die Meldungen am Gerät in der angegebenen Sprache.

2. Nach ein paar Sekunden erscheint folgende Meldung:

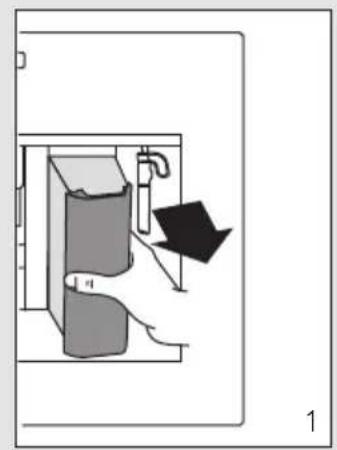

WASSERTANK FÜLLEN. Nehmen Sie den Wassertank zum Befüllen heraus (Abb. 1), spülen Sie ihn aus und füllen Sie ihn mit frischem Wasser (immer nur bis zur Markierungslinie MAX füllen). Zum Entnehmen des Tanks muss der Milch aufschäumer nach außen geschwenkt werden (Abb. 2, Stellung 1). Andernfalls lässt sich der Tank nicht herausnehmen. Setzen Sie den Tank wieder ein und drücken Sie ihn so weit wie möglich hinein. Schwenken Sie den Milchaufschäumer wieder zur Gerätemitte hin und stellen Sie eine Tasse darunter (Abb. 2, Stellung 3). Füllen Sie nur kaltes Wasser in den Wassertank. Niemals andere Flüssigkeiten wie z.B. Mineralwasser oder Milch einfüllen. Um immer einen aromatischen Kaffee zu erhalten: - sollten Sie das Wasser im Wassertank täglich wechseln; - sollten Sie den Wassertank mindestens einmal pro Woche in normalem Spülwasser (nicht im Geschirr spüler) reinigen und mit Frischwasser nachspülen.

3. Nun erscheint folgende Meldung: OK DRÜCKEN. Drücken Sie die Taste OK. Nach

ein paar Sekunden tritt etwas Wasser aus dem Milchaufschäumer aus. Wenn die Tasse etwa 30 ml enthält, stoppt das Wasser.

4. Nun erscheint folgende Meldung: AUSSCHALTUNG LÄUFT BITTE WARTEN... Das

Gerät schaltet sich aus.

5. Ziehen Sie das Gerät an den dafür vorgesehenen Griffen

heraus, öffnen Sie den Deckel (links) und füllen Sie den Behälter mit Kaffeebohnen (Abb. 3). Schließen Sie dann den Deckel und schieben Sie das Gerät wieder hinein. Füllen Sie den Kaffeebohnenbehälter auf keinen Fall mit Kaffeepulver, löslichem (gefriergetrocknetem) Kaffee, kara-melisierten Kaffeebohnen oder etwas anderem. Andernfalls könnte das Gerät beschädigt werden.

6. Drücken Sie Taste “Ein/Aus“ . Folgende Meldung erscheint: AUFHEIZVORGANG

BITTE WARTEN. Das Gerät heizt sich auf.

7. Nachdem es sich aufgeheizt hat, erscheint folgende Meldung: SPÜLVORGANG

BITTE WARTEN. Nun führt das Gerät einen automatischen Spülzyklus aus (etwas heißes Wasser tritt aus den Auslässen aus und sammelt sich in der Tropfschale). Wenn Sie nur eine kleine Tasse Kaffee (weniger als 60 ml) möchten, füllen Sie die Tasse zunächst mit diesem heißen Wasser. Lassen Sie die Tasse von dem heißen Wasser vorwärmen und schütten Sie es dann aus. Sie können auch die Spülfunktion benutzen (siehe 3.2.2, Seite 80, ‘Tipps für heißeren Kaffee’).

8. Nun erscheint die Meldung, dass das Gerät betriebsbereit ist: BETRIEBSBEREIT

NORMALES AROMA. Bei der ersten Inbetriebnahme der Kaffeemaschine sollten Sie mindestens 4-5 Kaffees zubereiten, bevor die Maschine ein zufrieden stellendes Resultat erbringt. 3 Verwendung

3.2.1 Zubereitung von Kaffee (mit Kaffeebohnen)

1. Das Gerät ist werkseitig auf die Zubereitung von Kaffee mit normalem Aroma

eingestellt. Sie können es aber auch auf extramilden, milden, starken oder extra- starken Kaffee einstellen. Wählen Sie das gewünschte Aroma mit der Taste aus: das ausgewählte Aroma wird angezeigt.

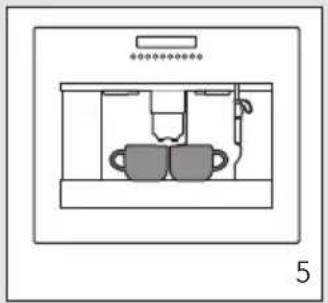

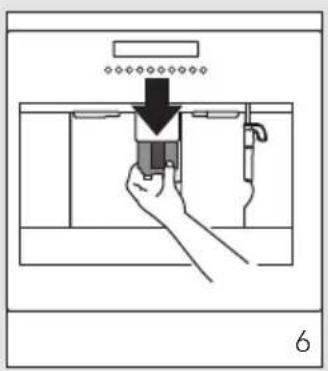

2. Stellen Sie nun eine Tasse (Abb. 4) oder zwei Tassen

(Abb. 5) unter die Auslässe. Durch Hoch- oder Runterschieben des Auslaufes können Sie die Auslaufhöhe optimal Ihrer Tassenhöhe anpassen, um Wärmeverlust und Kaffeespritzer zu reduzieren. Um eine besonders gute Crema zu erzielen, senken Sie die Auslässe so weit wie möglich auf die Tasse(n) hinunter ab (Abb. 6).

3. Drücken Sie die Taste für eine kleine Tasse Kaffee, die Taste für eine normale

Tasse Kaffee oder die Taste für eine große Tasse Kaffee. Wenn Sie 2 Tassen Kaffee zubereiten möchten, drücken Sie die Taste zweimal innerhalb von 3 Sekunden. Wenn Sie die Kaffeemenge ändern möchten, die

automatisch pro Tasse ausgegeben wird, gehen Sie nach den Anweisungen in 3.2.3, Seite 82 vor. (Das Gerät beginnt nun die Bohnen zu mahlen und danach den Kaffee in die Tasse(n) auszugeben. Wenn die gewünschte Menge erreicht ist, stoppt das Gerät automatisch und entsorgt den Kaffeesatz in den dafür vorgesehenen Behälter).

4. Nach ein paar Sekunden erscheint erneut die Meldung, dass das Gerät betriebs-

bereit ist, und Sie können einen weiteren Kaffee zubereiten.

5. Zum Ausschalten des Geräts drücken Sie die Taste “Ein/Aus“ . Bevor es sich

ausschaltet, führt das Gerät einen automatischen Spülzyklus aus. Dabei tritt etwas heißes Wasser aus den Auslässen aus und sammelt sich in der Tropfschale darunter. Achten Sie darauf, sich nicht zu verbrühen. Wenn Sie das Gerät ausschalten, erlischt die Beleuchtung nicht sofort und der Kühlmotor läuft, damit im Gehäuse keine Feuchtigkeit kondensiert. Nach etwa 10 Minuten schaltet sich das Gerät vollständig aus.

• Wenn der Kaffee nur tropfenweise oder gar nicht austritt, drehen Sie den Mahlgradregler (Abb. 7) eine Stufe weit im Uhrzeigersinn (siehe zuerst 3.2.4, Seite 83, ‘Mahlgrad einstellen’). Drehen Sie ihn stufenweise so weit, bis der Kaffee ordnungsgemäß austritt.

• Wenn der Kaffee zu schnell austritt und die Crema unzureichend ist, drehen Sie den Mahlgradregler (Abb. 7) eine Stufe weit gegen den Uhrzeigersinn (siehe zuerst

3.2.4, Seite 83, ‘Mahlgrad einstellen’). Drehen Sie

den Mahlgradregler jedoch nicht zu weit, da der Kaffee andernfalls, wenn Sie 2 Tassen ausgewählt haben, unter Umständen nur noch tropfenweise austritt.

• Tipps für heißeren Kaffee º Wenn seit der letzten Kaffeezubereitung 2 bis 3 Minuten vergangen sind, heizen Sie die Brüheinheit vor, indem Sie die Taste drücken, bevor Sie erneut Kaffee 3 Verwendung

3 Verwendung zubereiten. Lassen Sie das Wasser in die Tropfschale ablaufen oder wenden Sie es zum Vorwärmen der Tasse und schütten Sie es dann aus. º Dickwandige Tassen absorbieren viel Wärme und sollten daher unbedingt vorgewärmt werden. º Wärmen Sie die Tassen vor, indem Sie sie mit heißem Wasser ausspülen. Sie können die Spül-Funktion dafür benutzen.

• Während der Kaffeezubereitung kann die Kaffeeausgabe jederzeit gestoppt werden, indem Sie die zuvor ausgewählte Taste , oder erneut drücken.

• Wenn die Kaffeeausgabe endet, Sie aber mehr Kaffee wünschen, halten Sie einfach die zuvor ausgewählte Taste , oder gedrückt, bis die gewünschte Menge erreicht ist. Nach dem Ende der Kaffeeausgabe dürfen allerdings nicht mehr als 3 Sekunden vergehen.

• Erscheint im Display die Meldung WASSERTANK FÜLLEN muss der Wassertank aufgefüllt werden, bevor erneut Kaffee zubereitet werden kann. Die Meldung erscheint bereits, wenn sich noch eine geringe Wassermenge im Tank befi ndet. Das ist normal.

• Das Gerät zählt mit, wie viele Tassen Kaffee zubereitet wurden. Alle 14 Einzelportionen (oder 7 Doppelportionen) erscheint folgende Meldung: KAFFEESATZBEHÄLTER ENTLEEREN. In diesem Fall ist der Kaffeesatzbehälter voll und muss geleert und gereinigt werden. Solange der Kaffeesatzbehälter noch nicht geleert ist, zeigt das Gerät die Meldung an und es kann kein neuer Kaffee zubereitet werden. Öffnen Sie zum Entleeren des Kaffeesatzbehälters die Servicetür an der Vorderseite, indem Sie am Kaffee- auslass ziehen (Abb. 8). Nehmen Sie die Tropfschale heraus (Abb. 9), leeren und reinigen Sie den Behälter.

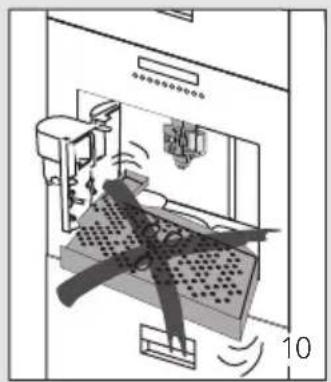

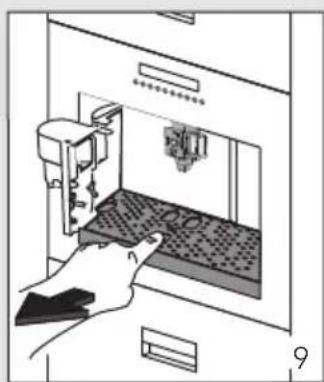

Nehmen Sie die Tropfschale dabei jedes Mal ganz heraus, damit sie nicht herunterfällt, wenn Sie den Tresterbehälter herausnehmen (Abb. 10). Leeren Sie den Tresterbehälter und reinigen Sie ihn gründlich. Achten Sie darauf, sämtliche Rückstände am Boden zu entfernen. Wenn Sie die Tropfschale herausnehmen, müssen Sie auch den Tresterbehälter leeren, selbst wenn er noch nicht ganz voll ist. Andernfalls könnte sich zu viel Satz im Behälter sammeln und das Gerät verstopfen, wenn Sie das nächste Mal Kaffee zubereiten. Während der Kaffeeausgabe dürfen Sie den Wassertank auf keinen Fall entnehmen. Wenn Sie den Tank herausnehmen, kann das Gerät nicht mit der Kaffeeausgabe fortfahren. Sollte das Gerät einmal nicht funktionieren, wenden Sie sich bitte nicht gleich an das Servicezentrum. Die meisten Probleme können Sie beheben, indem Sie nach den Anweisungen auf Seite 96 bis 100 vorgehen (Meldungen und Störungen).

3.2.3 Ändern der Kaffeemenge pro Tasse

Werkseitig sind am Gerät drei unterschiedliche Kaffeemengen voreingestellt:

• kleine Tasse, wenn Sie die Taste drücken;

• normale Tasse, wenn Sie die Taste drücken;

• große Tasse, wenn Sie die Taste drücken. Wenn Sie diese Mengen ändern möchten, gehen Sie bitte folgendermaßen vor:

1. Drücken Sie mindestens 8 Sekunden lang die Taste zu der Kaffeemenge, die Sie

ändern möchten ( , oder ) bis die Meldung PROGR. MENGE erscheint.

2. Wenn sich die gewünschte Menge an Kaffee in der Tasse befi ndet, drücken Sie die

Taste nochmals, so dass das Gerät die neu eingestellte Menge speichert. 3 Verwendung

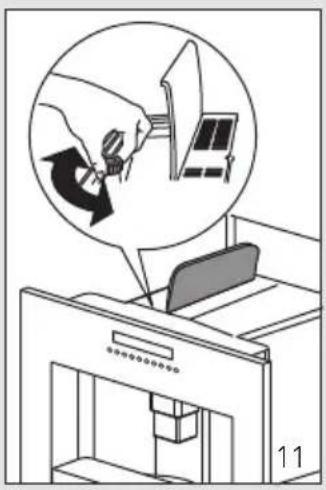

3.2.4 Mahlgrad einstellen

Wenn der Kaffee nur tropfenweise oder nicht ganz austritt, oder der Kaffee zu schnell austritt und die Crema nicht nach Ihrem Geschmack ausgefallen ist, sollten Sie die Mahlgradeinstellung verändern (Abb. 11). Der Mahlgrad darf nur während des Mahlvorgangs verändert werden. Einstellungen am stehenden Mahlwerk können die Kaffeemaschine beschädigen. Mit jeder Drehung des Reglers um 1 Stufe (1 Nummer) im Uhrzeigersinn läuft der Kaffee schneller durch (keine Tropfen mehr). Mit jeder Drehung des Reglers um 1 Stufe gegen den Uhrzeigersinn läuft der Kaffee langsamer durch und die Crema wird intensiver. Eine Neu- einstellung des Mahlwerks wird allerdings erst nach mindestens 2 Tassen Kaffee spürbar.

• Drehen Sie ihn gegen den Uhrzeigersinn, wenn das Kaffeepulver feiner gemahlen werden soll, der Kaffee langsamer durchlaufen soll und mehr Crema bekommen soll.

• Drehen Sie ihn im Uhrzeigersinn, wenn das Kaffeepulver gröber gemahlen werden soll und der Kaffee schneller (nicht nur tropfenweise) durchlaufen soll.

3.2.5 Zubereitung von Espresso mit Kaffeepulver (statt Kaffeebohnen)

1. Wählen Sie mit Taste die Kaffeepulverfunktion. Dadurch wird das Mahlwerk

ausgeschaltet. Im Display erscheint die Meldung BETRIEBSBEREIT VORGEMAHLEN.

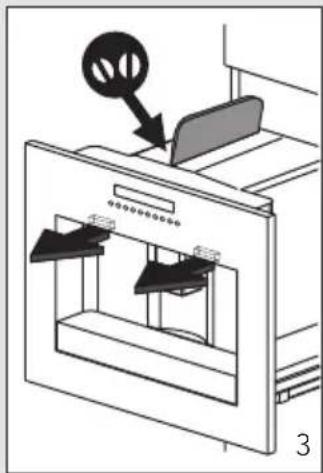

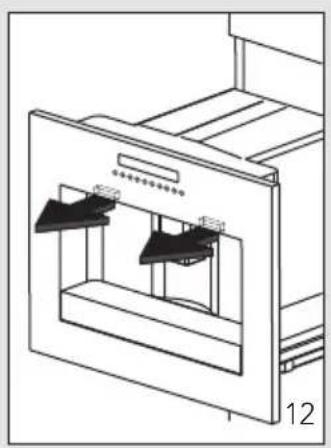

2. Ziehen Sie das Gerät an den dafür vorgesehenen Griffen

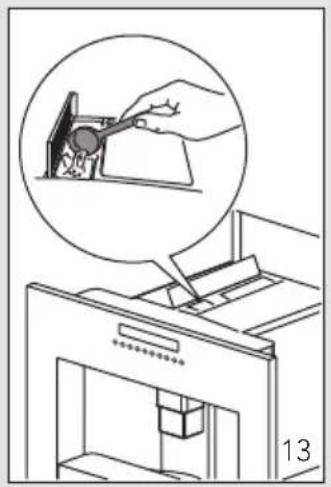

3. Heben Sie den Deckel (Mitte) des Kaffeebohnenbehälters

an und geben Sie einen oder zwei gestrichenen Messlöffel Kaffeepulver in den Einfüllschacht (Abb. 13). Schließen Sie den Deckel, schieben Sie das Gerät zurück und gehen Sie erläutert vor wie in 3.2.1, Seite 79 (‘Zubereitung von Kaffee’).

• Sie können genau eine oder zwei Tassen Kaffee auf einmal zubereiten, indem Sie die Taste , oder nur einmal oder zweimal drücken innerhalb von 3 Sekunden.

• Füllen Sie Kaffeepulver nicht bei ausgeschaltetem Gerät ein, damit es sich nicht im Gerät verteilt.

• Geben Sie nie mehr als zwei gestrichenen Messlöffel Kaffeepulver in das Gerät. Andernfalls erzeugt das Gerät keinen Kaffee oder das Kaffeepulver verteilt sich im Gerät und verschmutzt es oder der Kaffee wird nur tropfenweise ausgegeben und die Meldung ZU FEIN GEMAHLEN. MAHLWERK EINSTELLEN UND OK DRÜCKEN wird angezeigt. Aus dem Dampfauslass tritt etwas Wasser aus.

• Verwenden Sie zum Dosieren des Kaffeepulvers ausschließlich den mitgelieferten Messlöffel.

• Verwenden Sie ausschließlich Kaffeepulver für Espresso-Maschinen. Verwenden Sie keine Kaffeebohnen, keinen löslichen (gefriergetrockneten) Kaffee oder etwas anderes. Andernfalls könnte das Gerät beschädigt werden.

• Wenn der Einfülltrichter aufgrund von Feuchtigkeit im Gerät verstopft oder wenn Sie mehr als zwei gestrichenen Messlöffel Kaffeepulver eingefüllt haben, schieben Sie den Kaffee mit einem Messer nach unten (Abb. 14). Nehmen Sie dann die Brüheinheit heraus und reinigen Sie sie und das übrige Gerät, wie beschrieben in 4.1.1 und 4.1.2 auf Seite 88, 89 und 90.

3 Verwendung Wenn Sie nach der Zubereitung von Kaffee aus Kaffeepulver wieder Kaffee aus Bohnen zubereiten möchten, schalten Sie die Kaffeepulverfunktion aus, indem Sie nochmals die Taste drücken. Die Anzeige erlischt und das Mahlwerk wird wieder eingeschaltet.

3.2.7 Heißwasserzubereitung

Achten Sie immer darauf, dass das Gerät betriebsbereit ist.

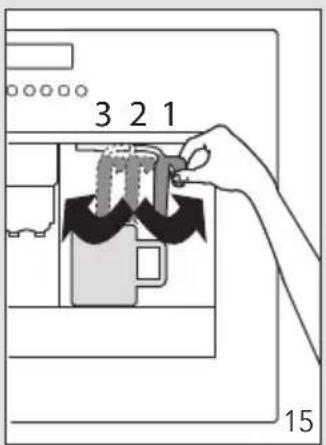

1. Schwenken Sie den Milchaufschäumer zur Gerätemitte hin

und stellen Sie ein Gefäß darunter (Abb. 15, Stellung 3).

2. Drücken Sie die Taste . Im Display erscheint die Meldung HEISSWASSER OK

3. Drücken Sie für die Heißwasserbereitung nochmals die Taste (OK).

4. Heißes Wasser wird aus dem Milchaufschäumer ausgegeben und läuft in das Gefäß

darunter. Lassen Sie heißes Wasser nicht mehr als 2 Minuten am Stück laufen.

5. Um die Heißwasserabgabe zu unterbrechen, drücken Sie nochmals die Taste

und schwenken Sie den Milchaufschäumer zurück in die Ausgangsposition nahe der Gerätemitte.

3.2.8 Zubereitung von Cappuccino (mit dem Milchaufschäumer)

1. Schwenken Sie den Milchaufschäumer nach außen und stellen Sie ein leeres Gefäß

unter den Milchaufschäumer (siehe Abb. 15, Stellung 2).

2. Drücken Sie die Dampftaste . Im Display erscheint die Meldung DAMPF OK

3. Drücken Sie OK. Zunächst wird ein Gemisch aus Dampf und Wasser ausgegeben.

Lassen Sie es ablaufen und warten Sie ein paar Sekunden, bis nur noch Dampf austritt.

4. Um die Dampfabgabe zu unterbrechen, drücken Sie nochmals die Dampftaste .

5. Leeren Sie das Gefäß und füllen Sie es dann mit etwa 100 ml Milch für jeden

Cappuccino, den Sie zubereiten möchten. Beachten Sie bei der Auswahl der Gefäßgröße, dass sich das Milchvolumen verdoppelt bis verdreifacht. Empfehlenswert ist fettarme Milch aus dem Kühlschrank.

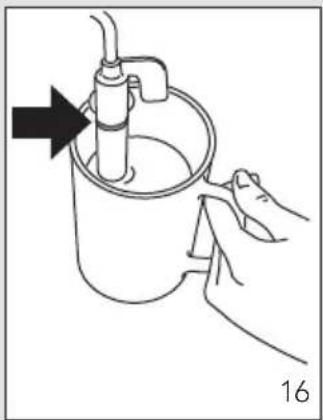

6. Tauchen Sie den Milchaufschäumer in das Gefäß mit

der Milch. Dabei darf die Markierungslinie auf dem Milchaufschäumer (siehe Pfeil in Abb. 16) nicht eintauchen. Drücken Sie die Dampftaste ( achten Sie darauf, sich nicht zu verbrühen) und dann die Taste OK. Aus dem Milchaufschäumer tritt Dampf aus und schäumt die Milch auf, so dass sie eine cremige Schaumkrone bildet. Soll der Schaum cremiger werden, tauchen Sie den Milchaufschäumer in die Milch ein und drehen Sie das Gefäß langsam von unten nach oben. Lassen Sie nicht länger als zwei Minuten am Stück Dampf ausgeben.

7. Ist die gewünschte Menge aufgeschäumte Milch erreicht, unterbrechen Sie die

Dampfabgabe, indem Sie die Dampftaste drücken.

8. Bereiten Sie den Kaffee wie zuvor erläutert zu. Achten Sie darauf, dass die

Tassen groß genug sind, und füllen Sie die aufgeschäumte Milch ein. Damit ist der Cappuccino fertig. Süßen Sie ihn nach Geschmack und bestreuen Sie ihn gegebenenfalls noch mit etwas Kakaopulver. Reinigen Sie den Milchaufschäumer immer sofort nach Gebrauch. Gehen Sie dabei folgendermaßen vor:

1. Drücken Sie die Dampftaste , so dass einige Sekunden lang Dampf austritt.

Dadurch wird der Milchaufschäumer von Milchresten gereinigt. WICHTIG: Aus Hygienegründen und damit keine Milch in den Milchaufschäumer zurückbleibt, sollten Sie diese Prozedur jedes Mal wenn Sie Cappucino zubereiten, ausführen

2. Drücken Sie die Dampftaste und dann die Taste OK.

3. Warten Sie ein paar Minuten, bis sich der Milchaufschäumer

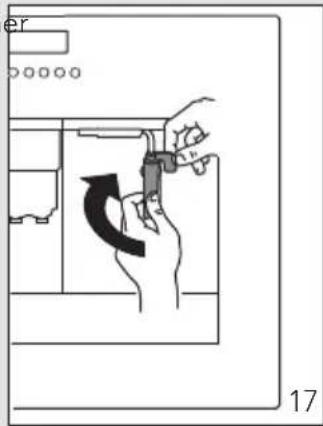

abgekühlt hat. Halten Sie dann mit einer Hand den Dampf auslass fest und schrauben Sie mit der anderen den Milchaufschäumer als Ganzes ab, indem Sie ihn im Uhrzeigersinn drehen und nach unten herausziehen (Abb. 17).

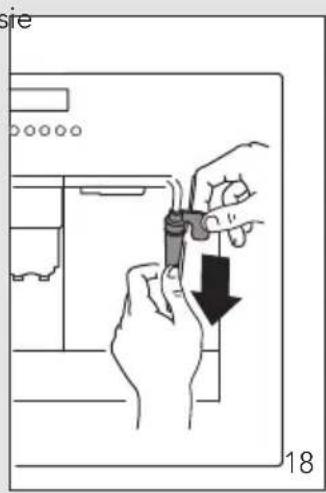

4. Nehmen Sie die Düse aus dem Dampfauslass, indem Sie sie

nach unten herausziehen (Abb. 18).

5. Spülen Sie den Milchaufschäumer und den Dampfauslass

sorgsam in warmem Wasser.

6. Achten Sie darauf, dass die beiden Löcher (Abb. 19) nicht

verstopft sind. Reinigen Sie sie bei Bedarf mit einer Nadel.

7. Bringen Sie die Dampfdüse wieder an, indem Sie sie fest in den Dampfauslass

hineinschieben und nach oben drehen.

8. Bringen Sie den Milchaufschäumer wieder an, indem Sie ihn nach oben drücken und

gegen den Uhrzeigersinn drehen.

4.1 Reinigung und Pfl ege

Bevor Sie das Gerät reinigen, schalten Sie es aus (drücken Sie die Taste “Ein/Aus“ ) und lassen Sie es abkühlen. Der Kaffeevollautomat ist ein Elektrogerät. Tauchen Sie es auf keinen Fall in Wasser. Verwenden Sie zum Reinigen keine Lösungsmittel oder Scheuerpulver. Ein weiches, feuchtes Tuch reicht völlig aus. Reinigen Sie KEINS der Bauteile JEMALS in der Geschirrspülmaschine.

4.1.1 Reinigung der Espressomaschine

Reinigen Sie den Kaffeesatzbehälter jedes Mal, wenn er geleert werden muss (siehe Seite 81). Auch der Wassertank muss regelmäßig gereinigt werden. Eine Wasserstandsanzeige (rot) für die Tropfschale zeigt an, wie viel Wasser sich darin befi ndet. Wenn die Wasserstandsanzeige zu sehen ist (ein paar Millimeter unterhalb der Tropfschale), muss die Tropfschale geleert und gereinigt werden. Vergewissern Sie sich, dass die Löcher im Kaffeeauslass nicht verstopft sind. Reinigen Sie sie gegebenenfalls, indem Sie angetrocknete Kaffeerückstände mit einer Nadel abkratzen (Abb. 20).

4.1.2 Reinigen der Brüheinheit

Die Brüheinheit muss regelmäßig gereinigt werden, damit sich darin keine Kaffee- rückstände absetzen, die zu Fehlfunktionen führen könnten.

1. Schalten Sie das Gerät an der Taste “Ein/Aus“ aus. Schalten Sie es nicht am

Netzschalter aus und trennen Sie es auch nicht von der Netzsteckdose. Warten Sie, bis das Display erlischt.

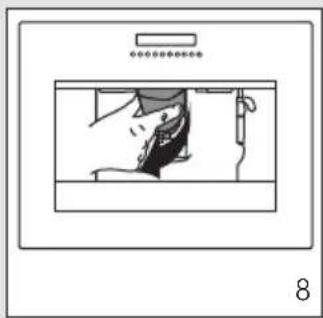

2. Öffnen Sie die Servicetür (siehe Abb. 8, Seite 81).

3. Nehmen Sie die Tropfschale und den Kaffeesatzbehälter heraus (siehe Abb. 9,

Seite 81) und reinigen Sie beide.

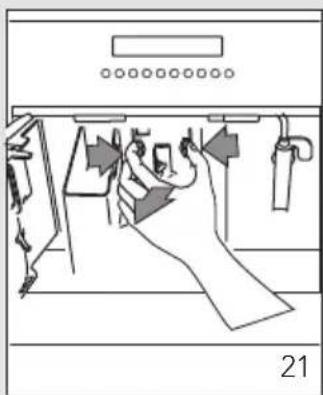

4. Drücken Sie beiden roten Entriegelungstasten seitlich an

der Brüheinheit in Richtung Mitte (Abb. 21) und ziehen Sie die Brüheinheit heraus. 4 Pfl ege

4 Pfl ege Die Brüheinheit kann nur herausgenommen werden, wenn das Gerät ausgeschaltet ist (mit der Taste “Ein/Aus“ ). Falls Sie versuchen sollten, die Brüheinheit bei eingeschalteter Kaffeemaschine herauszunehmen, könnte diese ernsthaft beschädigt werden. Die Brüheinheit ohne Benutzung von Spülmitteln unter fl ießendem Leitungs- wasser reinigen. Die Brüheinheit niemals im Geschirrspüler reinigen.

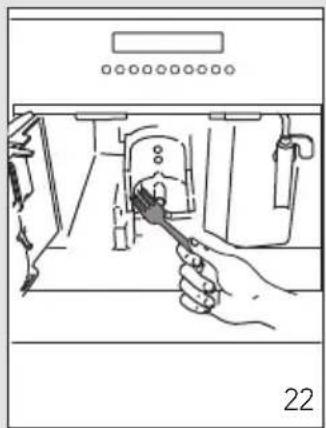

5. Das Maschineninnere sorgfältig reinigen. Die Kaffee-

verkrustungen in der Kaffeemaschine mit einer Holz- oder Plastikgabel oder etwas Ähnlichem, was die Oberfl äche nicht zerkratzt, abkratzen (Abb. 22).

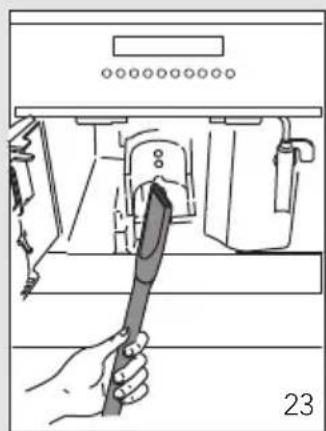

6. Saugen Sie mit einem Staubsauger alle Rückstände ab

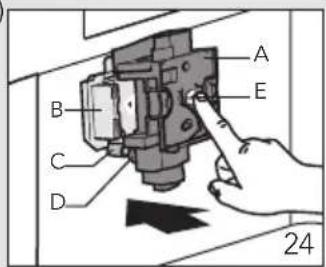

7. Zum Wiedereinsetzen, die Brüheinheit (A) in den Halter (B)

und den Stift (C) einschieben. Der Stift muss in das Rohr (D) unten an der Brüheinheit eingeführt werden. Nun fest auf die Schrift PUSH (E) drücken, bis die Brüheinheit hörbar einrastet (Abb. 24).

8. Versichern Sie sich, nachdem Sie das Klicken des Einrastens

gehört haben, dass die roten Tasten herausgeschnappt sind, andernfalls kann die Servicetür nicht geschlossen werden. º Die beiden roten Tasten sind korrekt herausgeschnappt (RICHTIG, Abb. 25). º Die beiden roten Tasten sind nicht herausgeschnappt (FALSCH, Abb. 26). Hinweise

• Wenn die Brüheinheit nicht hörbar einrastet und die beiden roten Tasten nicht herausspringen, lässt sich die Servicetür nicht schließen.

• Wenn sich die Brüheinheit nur schwer wieder einsetzen lässt, drücken Sie sie vor dem Einsetzen etwas zusammen, indem Sie gleichzeitig von oben und unten fest darauf drücken (siehe Abb. 27).

• Wenn sich die Brüheinheit noch immer schwer einsetzen lässt: º Lassen Sie die Brüheinheit außerhalb der Maschine, setzen Sie die Tropfschale ein, schließen Sie die Servicetür und schalten Sie das Gerät aus und wieder ein (drücken Sie den Haubtschalter an der Rückseite des Geräts). º Warten Sie, bis alle Anzeigen erloschen sind. Öffnen Sie dann die Servicetür, entnehmen Sie die Tropfschale und setzen Sie die Brüheinheit ein. º Setzen Sie Tropfschale und Kaffeesatzbehälter wieder ein. º Schließen Sie die Servicetür. 4 Pfl ege

Folgende Menüparameter und Funktionen können vom Benutzer geändert werden:

• Einschaltzeit für die Einschaltautomatik;

• Einstellen der Einschaltdauer;

4.2.1 Einstellen der Uhr

Gehen Sie zum Einstellen der Uhrzeit folgendermaßen vor:

1. Drücken Sie die Taste MENU (die Anzeige über der Taste schaltet sich ein). Drücken

Sie dann die Taste NEXT so oft, bis im Display Folgendes erscheint: UHR.

2. Stellen Sie die Uhrzeit mit der Taste CHANGE ein. Wenn Sie die Taste CHANGE

gedrückt halten, läuft die Zeitangabe schnell durch..

3. Bestätigen Sie die Einstellung mit der Taste OK.

4. Drücken Sie die Taste MENU, um den Programmiermodus zu beenden. Oder

drücken Sie NEXT, um weitere Parameter einzustellen.

5. Wenn sich das Gerät im Bereitschaftsmodus befi ndet, können Sie die Uhrzeit an-

zeigen lassen, indem Sie eine der Tasten (mit Ausnahme der Ein-/Aus-Taste) drücken.

4.2.2 Einstellen der Zeit für die Einschaltautomatik

Sie können eine Zeit einstellen, zu der sich das Gerät automatisch einschaltet.

1. Vergewissern Sie sich, dass die Uhrzeit am Gerät wie oben beschrieben eingestellt ist.

2. Drücken Sie die Taste MENU und dann so oft die Taste NEXT, bis im Display

Folgendes erscheint: EINSCHALTUNG.

3. Stellen Sie die Einschaltzeit mit der Taste CHANGE ein. Wenn Sie die Taste CHANGE

gedrückt halten, läuft die Zeitangabe schnell durch.

4. Bestätigen Sie die Einstellung mit der Taste OK.

5. Drücken Sie einmal die Taste NEXT. Im Display erscheint: AUTO START NEIN.

6. Ändern Sie die Einstellung mit der Taste CHANGE, so dass im Display AUTO START

7. Schalten Sie die Einschaltautomatik mit der Taste OK ein.

8. Drücken Sie die Taste MENU, um den Programmiermodus zu beenden. Oder

drücken Sie NEXT, um weitere Parameter einzustellen.92

Im Lauf der Zeit können sich durch das wiederholte Erwärmen von Wasser für die Kaffee- zubereitung im Inneren des Geräts Kalkablagerungen bilden. In diesem Fall erscheint im Display Folgendes: BITTE ENTKALKEN. Nun müssen Sie das Gerät entkalken. Gehen Sie dabei folgendermaßen vor:

1. Achten Sie darauf, dass das Gerät betriebsbereit ist.

2. Drücken Sie die Taste MENU (die Anzeige über der Taste schaltet sich ein). Drücken

Sie dann die Taste NEXT so oft, bis im Display Folgendes erscheint: ENTKALKUNG NEIN.

3. Drücken Sie die Taste CHANGE, bis im Display Folgendes erscheint: ENTKALKUNG

4. Starten Sie nun mit der Taste OK das Entkalken.

5. Im Display erscheint: ENTKALKER EINFÜLLEN OK DRÜCKEN.

6. Leeren Sie den Wassertank und füllen Sie den Inhalt einer Flasche Entkalkungsmittel

plus einen Liter Wasser ein. Das Entkalkungsmittel kann bei autorisierten Servicezentren nachgekauft werden. Achtung: Stellen Sie sicher, dass eventuelle Spritzer des Entkalkungsmittels nicht auf säureempfi ndliche Oberfl ächen wie Marmor, Kalkstein und Keramik geraten.

7. Stellen Sie ein Gefäß mit einem Mindestfassungsvermögen von 1,5 Liter unter den

Milchaufschäumer (siehe Abb. 2, Seite 77).

8. Drücken Sie die Taste OK. Im Display erscheint: MASCHINE IM ENTKALKUNGS-

9. Die Entkalkungsfl üssigkeit tritt aus dem Milchaufschäumer aus und beginnt das

Gefäß darunter zu füllen.

10. Das Entkalkungsprogramm führt automatisch eine Serie von Entkalkungszyklen mit

Pausen dazwischen aus, um die Kalkablagerungen im Gerät zu entfernen.

11. Nach etwa 30 Minuten erscheint Folgendes im Display: SPÜLVORGANG WASSER-

TANK FÜLLEN. Nun muss das Gerät gespült werden, um alle Rückstände von Entkalkungsfl üssigkeit zu entfernen.

12. Nehmen Sie den Wassertank heraus, spülen Sie ihn aus und füllen Sie ihn mit klarem

Wasser. 4 Pfl ege93 4 Pfl ege

13. Setzen Sie den Tank wieder ein. Im Display erscheint: SPÜLVORGANG OK DRÜCKEN.

14. Leeren Sie das Auffanggefäß unter dem Milchaufschäumer und stellen Sie es erneut

15. Drücken Sie die Taste OK. Aus dem Milchaufschäumer läuft heißes Wasser in das

Auffanggefäß darunter und im Display erscheint Folgendes: SPÜLVORGANG.

16. Wenn der Wassertank leer ist, erscheint Folgendes im Display: SPÜLVORGANG

17. Drücken Sie die Taste OK und füllen Sie den Wassertank erneut mit klarem Wasser.

18. Damit ist das Entkalken beendet und Sie können mit dem Gerät wieder Kaffee

zubereiten. Wenn das Entkalkungsprogramm vorzeitig unterbrochen wird, zeigt das Gerät die Entkalkungsmeldung weiterhin an. Das Entkalkungsprogramm muss in diesem Fall erneut von Anfang an ausgeführt werden. Wenn das Gerät nicht regelmässig entkalkt wird, erlischt die Garantie.

4.2.4 Ändern der Kaffeetemperatur

Wenn Sie die Kaffeetemperatur ändern möchten, gehen Sie folgendermaßen vor:

1. Drücken Sie die Taste MENU. Drücken Sie dann die Taste NEXT so oft, bis im Display

Folgendes erscheint: TEMPERATUR MITTEL.

2. Drücken Sie die Taste CHANGE, bis am Gerät die gewünschte Kaffeetemperatur

3. Bestätigen Sie die ausgewählte Temperatur mit der Taste OK.

4. Drücken Sie die Taste MENU, um den Programmiermodus zu beenden. Oder

drücken Sie NEXT, um weitere Parameter einzustellen.

4.2.5 Einstellen der Einschaltdauer

Werkseitig ist das Gerät so eingestellt, dass es nach der letzten Kaffeezubereitung eine Stunde lang eingeschaltet bleibt und sich dann automatisch ausschaltet. Diese Einschaltdauer des Geräts lässt sich folgendermaßen verlängern:

1. Drücken Sie die Taste MENU. Drücken Sie dann die Taste NEXT so oft, bis im Display

Folgendes erscheint: AUSSCHALTEN NACH 1 ST.

2. Stellen Sie mit der Taste CHANGE ein, wie viele Stunden das Gerät eingeschaltet

3. Bestätigen Sie die Einstellung mit der Taste OK.

4. Drücken Sie die Taste MENU, um den Programmiermodus zu beenden. Oder

drücken Sie NEXT, um weitere Parameter einzustellen.

4.2.6 Einstellen der Wasserhärte

Das Gerät zeigt die Entkalkungsmeldung BITTE ENTKALKEN nach einer werkseitig voreingestellten Betriebsdauer an. Diese Berechnung beruht auf Wasser des höchst- möglichen Härtegrades. Die voreingestellte Betriebsdauer lässt sich verlängern, so dass das Gerät nicht so oft entkalkt werden muss. Dazu muss am Gerät der tatsächliche Kalk- gehalt im Wasser (Härtegrad) eingestellt werden. Gehen Sie dabei folgendermaßen vor:

1. Nehmen Sie den Teststreifen (“Total Hardness Test“, vorne in dieser Anleitung)

und tauchen Sie ihn dann ein paar Sekunden lang vollständig ins Wasser. Nehmen Sie ihn heraus und warten Sie weitere 30 Sekunden, bis die Farbe des Teststreifens wechselt und sich eine Anzahl roter Punkte bildet. Diese rote Punkte entsprechen die Wasserhärte. Wenn auf dem Teststreifen beispielsweise 3 rote Punkte erscheinen, müssen Sie “WASSERHÄRTE 3“ programmieren. Wenn Sie den Härtetest nicht mehr haben, können Sie die Daten der nachfolgenden tabelle entnehmen.

2. Drücken Sie die Taste MENU und dann so oft die Taste NEXT, bis im Display

Folgendes erscheint: WASSERHÄRTE 4.

3. Drücken Sie die Taste CHANGE so oft, bis die angezeigte Zahl der Anzahl der roten

Punkte auf dem Teststreifen entspricht.

4. Bestätigen Sie die Einstellung mit der Taste OK. Damit ist das Gerät so

programmiert, dass die Entkalkungsmeldung auf der Basis der tatsächlichen Wasserhärte angezeigt wird. Informationen über die Wasserhärte in Ihrer Gemeinde erhalten Sie bei Ihren Wasserwerken. In der nachfolgenden Tabelle sehen Sie, welche Wasserhärte Sie für die Maschine einstellen müssen. 4 Pfl ege95 4 Pfl ege Deutsche Härte Französische Härte Wasserhärte Maschine

4.2.7 Zurücksetzen auf die Werkseinstellungen

Nach einer Änderung der ursprünglichen werkseitigen Einstellungen lassen sich diese folgendermaßen wiederherstellen:

1. Drücken Sie die Taste MENU und dann so oft die Taste NEXT, bis im Display

Folgendes erscheint: WERKSEINSTELLG. NEIN.

2. Drücken Sie die Taste CHANGE, bis am Gerät WERKSEINSTELLG. JA angezeigt

3. Drücken Sie die Taste OK. Die Werkseinstellungen werden wiederherstellt.

4. Drücken Sie die Taste MENU, um den Programmiermodus zu beenden. Oder

drücken Sie NEXT, um weitere Parameter einzustellen.

4.2.8 Wechseln der Sprache

Wenn Sie die Sprache der Meldungen im Display ändern möchten, gehen Sie bitte folgendermaßen vor:

1. Drücken Sie mindestens 5 Sekunden lang die Taste CHANGE, bis in der Meldung

im Display die gewünschte Sprache erscheint: FÜR EINSTELLUNG DEUTSCH OK DRÜCKEN.

2. Drücken Sie dann zur Bestätigung mindestens 3 Sekunden lang die Taste OK.

Danach erscheinen die Meldungen am Gerät in der angegebenen Sprache.96 Ihrer Espressomaschine5 Meldungen Was ist zu tun, wenn...

MELDUNG BEDEUTUNG LÖSUNG

WASSERTANK FÜLLEN Der Wassertank ist leer oder nicht richtig eingesetzt. Der Wassertank ist schmutzig, oder es haben sich Kalkverkrustungen darin gebildet. Den Wassertank auffüllen und vorschriftsmässig ein- setzen (Seite 77, Abb. 1). Den Wassertank ausspülen oder entkalken.

Der Kaffee tritt zu langsam aus. Das Gerät erzeugt keinen Kaffee. Drehen Sie den Mahlgrad- regler eine Stufe weit im Uhrzeigersinn (siehe 3.2.4, Seite 83). Drücken Sie die Taste OK. KAFFEESATZBEHÄLTER ENTLEEREN Der Kaffeesatzbehälter ist voll. Leeren und reinigen Sie den Kaffeesatzbehälter (Seite 81) und setzen Sie ihn wieder ein. KAFFEESATZBEHÄLTER EINSETZEN Der Kaffeesatzbehälter wurde nach dem Reinigen nicht wieder eingesetzt. Öffnen Sie die Servicetür und setzen Sie den Kaffeesatzbehälter ein. VORGEMAHLENEN

Die Kaffeepulverfunktion ist ausgewählt, aber es wurde kein Kaffeepulver in den Einfüllschacht gegeben. Füllen Sie Kaffeepulver ein, wie beschrieben in 3.2.5, Seite 83 und 84.97 Ihrer Espressomaschine

MELDUNG BEDEUTUNG LÖSUNG

Die Kaffeebohnen sind ausgegangen. Ist das Mahlwerk sehr laut, blockiert möglicherweise ein Steinchen in den Kaffee- bohnen das Mahlwerk. Füllen Sie den Kaffee- bohnenbehälter auf. Wenden Sie sich an ein autorisiertes Servicezentrum. BITTE ENTKALKEN Das Gerät ist verkalkt. Führen Sie möglichst bald eine Entkalkung durch, wie beschrieben in 4.2.3, Seite 92 und 93. NEXT + CHANGE DRÜCKEN Die Brüheinheit wurde nach dem Reinigen nicht wieder eingesetzt. Lassen Sie die Servicetür geschlossen, setzen Sie die Brüheinheit nicht wieder ein und gehen Sie nach den Anweisungen im Display vor. KLAPPE SCHLIESSEN Die Servicetür ist offen. Wenn sich die Servicetür nicht schließen lässt, prüfen Sie, ob die Brüheinheit richtig eingesetzt wurde (siehe 4.1.2, Seite 88, 89 und 90). BRÜHGRUPPE EINSETZEN Die Brüheinheit wurde nach dem Reinigen nicht wieder eingesetzt. Setzen Sie die Brüheinheit wieder ein (siehe 4.1.2, Seite 88, 89 und 90). ALLGEMEINE STÖRUNG Das Geräteinnere ist stark verschmutzt. Reinigen Sie das Geräte- innere gründlich (siehe

4.1.1, Seite 88). Wenn

die Meldung nach dem Reinigen immer noch angezeigt wird, wenden Sie sich bitte an ein Servicezentrum. 5 Meldungen98 Ihrer Espressomaschine6 Störungen Störungstabelle Wenn das Gerät nicht ordnungsgemäß funktioniert, bedeutet das nicht unbedingt, dass es defekt ist. Versuchen Sie eventuell, das Problem selbst zu lösen. Verständigen Sie den Kundendienst, wenn die nachstehenden Ratschläge keine Abhilfe verschaffen.

STÖRUNG URSACHE ABHILFE

Der Kaffee ist nicht heiß. Die Tassen wurden nicht vorgewärmt. Die Brüheinheit ist zu kalt. Wärmen Sie die Tassen durch Ausschwenken mit heißem Wasser vor (siehe

3.2.2, Seite 80 und 81:

‘Tipps für heißeren Kaffee’). Erwärmen Sie die Brüh- einheit durch Drücken der Taste vor der Kaffee - zubereitung (siehe 3.2.2, Seite 80 und 81: ‘Tipps für heißeren Kaffee’). Der Kaffee hat zu wenig Crema. Der Kaffee ist zu grob gemahlen. Sie verwenden ungeeigneten Kaffee. Drehen Sie den Mahlgrad- regler eine Stufe weit gegen den Uhrzeigersinn (siehe 3.2.4, Seite 83). Verwenden Sie Kaffee für Espresso-Maschinen. Der Kaffee tritt zu langsam aus. Der Kaffee ist zu fein gemahlen. Drehen Sie den Mahlgrad- regler eine Stufe weit im Uhrzeigersinn (siehe 3.2.4, Seite 83). Der Kaffee tritt zu schnell aus. Der Kaffee ist zu grob gemahlen. Drehen Sie den Mahlgrad- regler eine Stufe weit gegen den Uhrzeigersinn (siehe 3.2.4, Seite 83).99 Ihrer Espressomaschine

STÖRUNG URSACHE ABHILFE

Aus einem der Kaffeeaus- lässe tritt kein Kaffee aus. Die Löcher im Auslass sind verstopft. Kratzen Sie angetrocknete Kaffeerückstände mit einer Nadel ab (siehe 4.1.1, Seite 88, Abb. 20). Beim Drücken der Dampf- taste tritt kein Dampf aus dem Milchaufschäumer aus. Die Löcher im Milchauf- schäumer bzw. in der Dampfdüse sind verstopft. Reinigen Sie die Löcher im Milchaufschäumer bzw. in der Dampfdüse (siehe Seite 87, Abb. 19). Beim Drücken der Taste , oder tritt statt Kaffee nur Wasser aus. Das Kaffeepulver ist im Einfüllschacht stecken geblieben. Entfernen Sie das Kaffee- pulver im Einfüllschacht mit einem Messer (siehe Seite 84, Abb. 14). Reinigen Sie dann die Brüheinheit und das Geräteinnere (siehe

4.1.2, Seite 88, 89 und 90).

Das Gerät lässt sich mit der Ein-/Aus-Taste nicht einschalten. Das Gerät ist nicht mit einer Netzsteckdose verbunden oder nicht am Netzschalter an der Rechterseite eingeschaltet. Vergewissern Sie sich, dass das Netzkabel an eine Netzsteckdose ange- schlossen ist und sich der Netzschalter in der Ein- schaltposition (l) befi ndet. Die Brüheinheit lässt sich nicht zur Reinigung entnehmen. Das Gerät ist eingeschaltet. Die Brüheinheit lässt sich nur bei ausgeschaltetem Gerät entnehmen. Schalten Sie das Gerät aus und nehmen Sie die Brüh- einheit heraus (siehe 4.1.2, Seite 88, Abb. 20). WICHTIG: Die Brüheinheit lässt sich nur entnehmen bei ausgeschaltetem Gerät (mit der Ein-/Aus-Taste ). Wenn Sie versuchen, die Brüheinheit bei einge- schaltetem Gerät heraus- zunehmen, kann dies zu schweren Schäden führen. 6 Störungen100 Ihrer Espressomaschine6 Störungen

STÖRUNG URSACHE ABHILFE

Sie verwenden Kaffeepulver (keine Bohnen), aber das Gerät gibt keinen Kaffee aus. Es wurde zu viel Kaffeepulver eingefüllt. Die Taste wurde nicht gedrückt und das Gerät verwendet eingefülltes Kaffeepulver und Kaffee aus dem Mahlwerk. Kaffeepulver wurde bei ausgeschaltetem Gerät eingefüllt. Nehmen Sie die Brüh- einheit heraus und reinigen Sie das Geräteinnere gründlich (siehe 4.1.1 und

4.1.2, Seite 88, 89 und 90).

Füllen Sie dann höchstens 2 Messlöffel Kaffeepulver ein und versuchen Sie es erneut. Reinigen Sie das Geräte- innere gründlich (siehe

4.1.1, Seite 88). Versuchen

Sie es dann erneut und drücken Sie zuerst die Taste wie beschrieben in

Nehmen Sie die Brüh- einheit heraus und reinigen Sie das Geräteinnere gründlich (siehe 4.1.1 und

4.1.2, Seite 88, 89 und 90).

Versuchen Sie es dann erneut, schalten Sie das Gerät aber zuvor ein. Der Kaffee tritt nicht an den Auslässen, sondern an der Serviceklappe aus. Die Löcher in den Aus- lässen sind von Kaffee- rückständen verstopft. Der schwenkbare Behälter hinter der Servicetür ist blockiert und kann sich nicht bewegen Kratzen Sie die Löcher mit einer Nadel aus (siehe

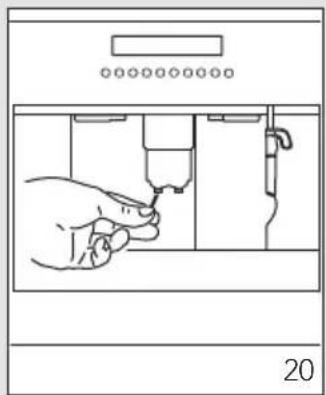

4.1.1, Seite 88, Abb. 20).

Reinigen Sie den schwenk- baren Behälter, insbeson- dere die Scharniere, so dass er sich wieder frei bewegen kann.101 Ihrer Espressomaschine

7.1 Worauf Sie achten müssen

• Überzeugen Sie sich, dass das Produkt vollständig und unbeschädigt ist. Sollten Sie Zweifel haben, benutzen Sie das Gerät nicht und wenden Sie sich an Fachpersonal, um das Problem zu klären.

• Die Installation muss von einem qualifi zierten Techniker in Übereinstimmung mit den aktuellen Richtlinien durchgeführt werden.

• Halten Sie Kinder vom Verpackungsmaterial fern, da bestimmte Teile davon (Plastikbeutel, Polystyrol usw.) eine Gefahr für sie darstellen könnten.

• Installieren Sie das Gerät nicht in einer Umgebung, in der die Temperatur auf 0 °C oder darunter absinken kann. Andernfalls könnte das Gerät durch gefrierendes Wasser beschädigt werden.

• Vergewissern Sie sich, dass die Stromspannung in Ihrem Haus der Spannung entspricht, die auf dem Gerät selbst angegeben ist. Schließen Sie das Gerät an eine ordnungsgemäß geerdete Netzsteckdose mit einer Nennstromstärke von mindestens 10 A an. Der Hersteller übernimmt keinerlei Haftung für mögliche Schäden oder Unfälle, die auf eine unzureichende Erdung der Stromversorgung zurückgehen.

• Die Netzsteckdose muss nach den Installation erreichbar bleiben.

• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.

• Das Netzkabel an diesem Gerät darf nicht vom Kunden selbst ausgetauscht werden, da für einen Austausch Spezialwerkzeug erforderlich ist. Wenn das Kabel beschädigt ist oder aus anderen Gründen ausgetauscht werden muss, wenden Sie sich dazu unbedingt an ein autorisiertes Servicezentrum, um jedes Risiko auszuschließen.

• Verwenden Sie für den elektrischen Anschluss ein Kabel des Typs HO5 VV-F, wie in der Tabelle unten angegeben: Leitungen Menge x Größe 230 V ~+ ~ 3 x 1.0 mm

• Bitte stellen Sie das Gerät möglichst umgehend wie in Abschnitt 4.2.6 (Seite 94) erläutert auf den Härtegrad des Wassers ein. 7 Installationsanweisung102

7.2 Elektrischer Anschluss

Nur ein autorisierter Servicetechniker darf das Gerät anschließen. Der Anschluss muss nationalen und internationalen Bestimmungen entsprechen Das Gerät muss immer geerdet sein. Das Gerät wird mit einem Versorgungskabel geliefert, das mit einem Stecker angeschlossen werden muss. Vgl. die nachfolgende Tabelle: Wenn Sie einen festen Anschluss herstellen möchten, achten Sie darauf, dass ein allpoliger Schalter mit einer Kontaktöffnung von mindestens 3 mm in der Zufuhrleitung installiert wird.

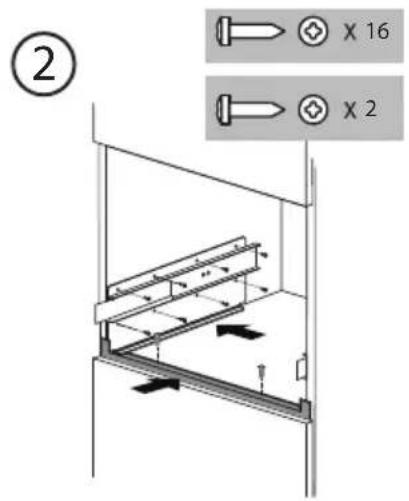

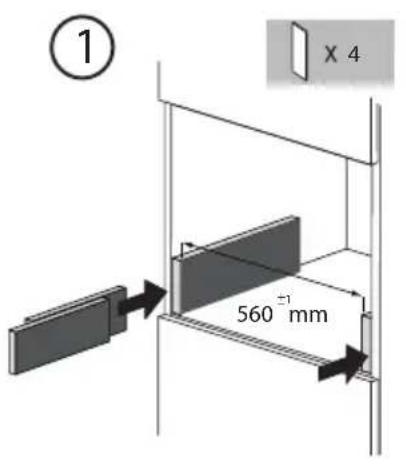

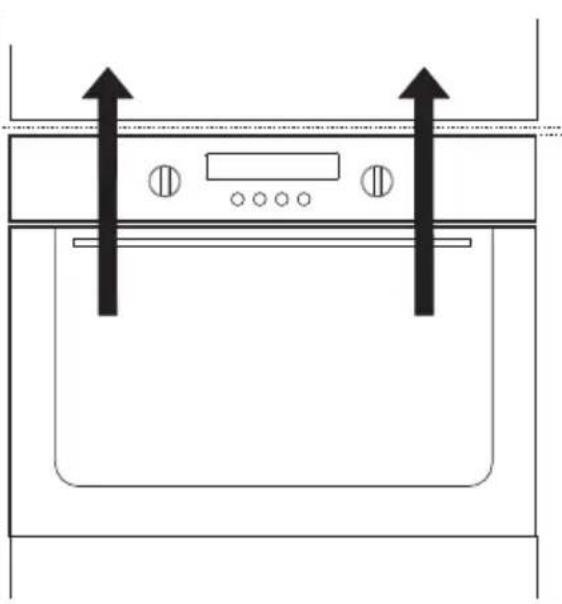

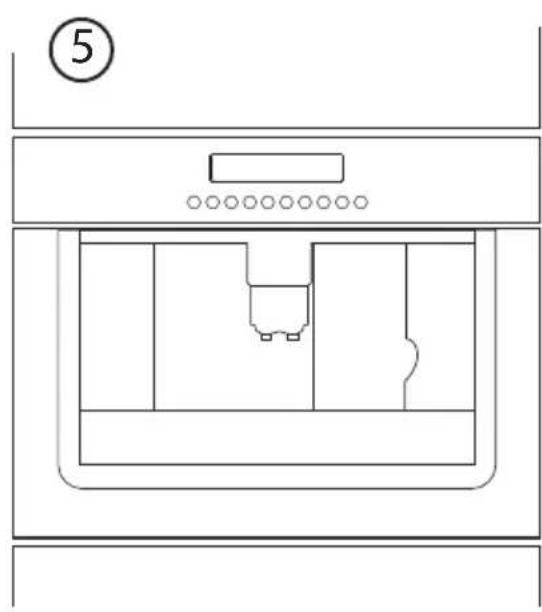

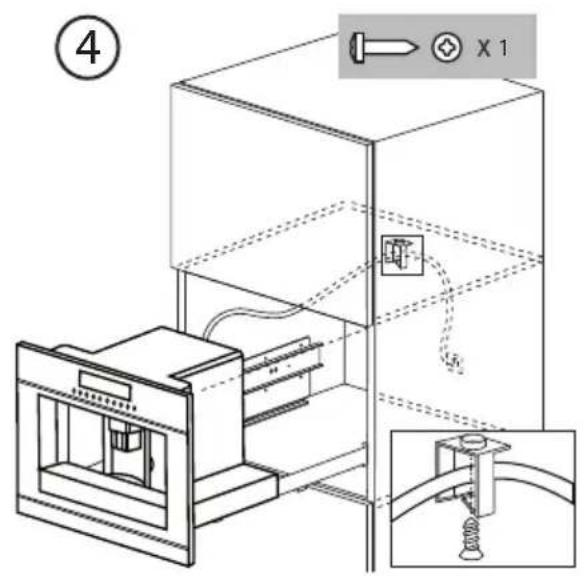

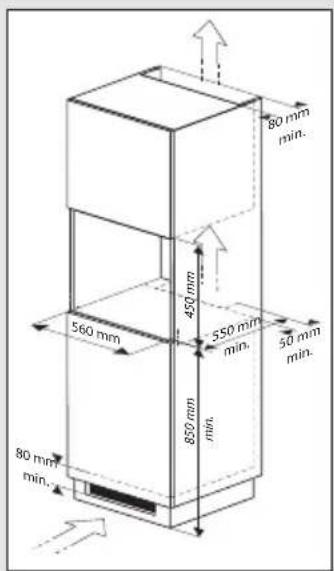

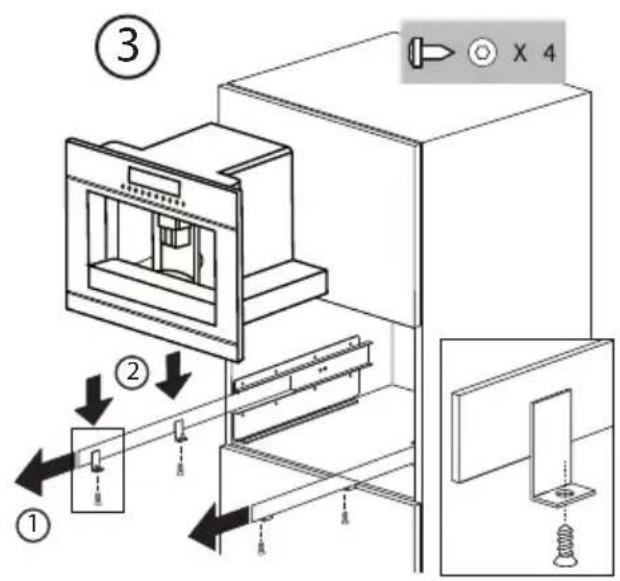

Bitte beachten Sie beim Einbau des Geräts die Mindest- abmessungen. Legen Sie die Schienen an der Stellfl äche im Hochschrank an. 7 Installationsanweisung 850 mm min. 560 mm80 mm min. 550 mm min. 50 mm min. 80 mm min. 450 mm blauw bruin geel/groen

230V Blau Braun Grün/gelb103 7 Installationsanweisung

8.1 Entsorgung Gerät und Verpackung

Bei der Herstellung dieses Gerätes wurden dauerhafte Werkstoffe verwendet. Dieses Gerät ist am Ende seiner Nutzzeit ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen. Sie erhalten hierzu Informationen bei den zuständigen behörden. Die Verpackung des Gerätes ist wiederverwendbar. Verwendet können sein:

• CFK-freies Polystyrol (PS-Hartschaum). Diese Werkstoffe sind ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen. Zur Erinnerung an die Verpfl ichtung, die Elektrohaushaltsgeräte getrennt zu beseitigen, ist das Produkt mit einer Mülltonne, die durchgestrichen ist, gekennzeichnet. Dies bedeutet das am Ende seiner Nutzzeit das Produkt NICHT zusammen mit dem Siedlungsabfall beseitigt werden darf. Es kann zu den eigens von den städtischen Behörden eingerichteten Sammelstellen oder zu den Fachhändlern, die einen Rücknahmeservice anbieten, gebracht werden. Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung bedingt sind. Zudem ermöglicht wird die Wiederverwertung der Materialien, aus denen sich das Gerät zusammensetzt, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt.

8.2 Technische Daten

Auf der Datenplakette an der Seite des Geräts fi nden Sie den Anschlusswert, die erforderliche Spannung und die Frequenz.105 Index Your espresso coffee maker
