BEDIENUNGSANLEITUNG RM03 VdS ABUS

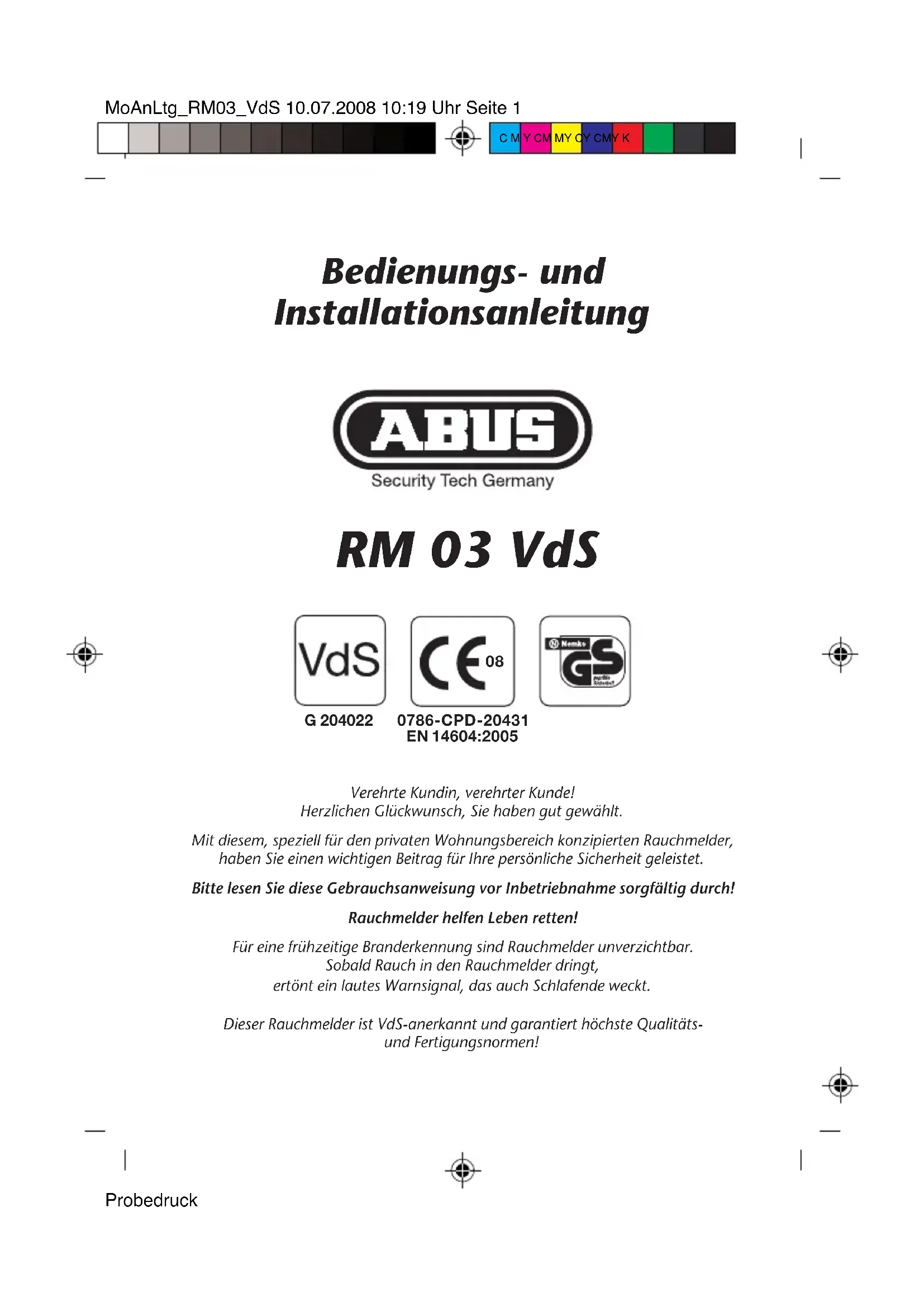

MoAnLtg_RM03_VdS 10.07.2008 10:19 Uhr Seite 1 Probedruck C M Y CM MY CY CMY K RM 03 VdS Bedienungs- und Installationsanleitung Verehrte Kundin, verehrter Kunde! Herzlichen Glückwunsch, Sie haben gut gewählt. Mit diesem, speziell für den privaten Wohnungsbereich konzipierten Rauchmelder, haben Sie einen wichtigen Beitrag für Ihre persönliche Sicherheit geleistet. Bitte lesen Sie diese Gebrauchsanweisung vor Inbetriebnahme sorgfältig durch! Rauchmelder helfen Leben retten! Für eine frühzeitige Branderkennung sind Rauchmelder unverzichtbar. Sobald Rauch in den Rauchmelder dringt, ertönt ein lautes Warnsignal, das auch Schlafende weckt. Dieser Rauchmelder ist VdS-anerkannt und garantiert höchste Qualitäts- und Fertigungsnormen! G 204022

0786-CPD-20431 EN 14604:2005MoAnLtg_RM03_VdS 10.07.2008 10:19 Uhr Seite 2 Probedruck C M Y CM MY CY CMY K Funktionsbetrieb und Leistungsmerkmale Der Rauchmelder arbeitet nach dem optischen Prinzip und besitzt eine Messkammer, in der eindringende Rauchpartikel gemessen werden. Wird die Alarmschwelle überschritten, ertönt ein lautstarker Alarm. Der Alarm wird abgeschaltet, sobald die Messkammer wieder rauchfrei ist.

• Überwachungsfläche: 40 m

innerhalb eines Raumes

• Batteriebetrieb (1x 9V-Batterie)

• Automatische Erkennung des Batteriezustands

• Batteriefachkontrolle (Rauchelder kann nur mit eingesetzter Batterie montiert werden)

• Einfache Deckenmontage

• Optische (LED) und akustische Alarmierung Was tun bei Auslösung eines Alarmtones

• Sofort die Wohnung verlassen! Jede Sekunde zählt, also keine Zeit durch Ankleiden oder Mitnahme von Wertgegenständen verlieren. Fluchtplan nutzen!

• Keine Türen öffnen ohne vorheriges Überprüfen der Oberfläche. Ist diese heiß oder ist Rauch unter der Tür zu sehen, diese Tür nicht öffnen! Alternativen Fluchtweg benutzen. Sollte die Oberfläche kühl sein, Schulter dagegen pressen, Tür etwas öffnen und bereit sein, die Tür zuzuschlagen, falls Hitze und Rauch eindringen.

• Wenn die Luft rauchig ist, nah am Boden aufhalten und falls möglich durch ein feuchtes Tuch atmen.

• Wenn das Gebäude verlassen wurde, zum vereinbarten Treffpunkt gehen und nicht ins Haus zurückkehren.

• Feuerwehr von außerhalb des brennenden Gebäudes rufen. Montageorte

• Rauchmelder unmittelbar an der Decke in der Raummitte platzieren.

• Bevorzugte Räume sind Wohnräume, Schlafräume und Kinderzimmer. Sind mehrere Schlafzimmer vorhanden, weitere Rauchmelder in jedem Schlafraum anbringen.

• Um Flure zu überwachen, sollten auch dort Rauchmelder montiert werden, denn besonders in Treppenaufgängen können leicht Brände entfacht werden (Schornsteineffekt). Bei langen Fluren sind ggf. mehrere Melder erforderlich. Der Abstand zwischen den Meldern sollte nicht größer als 8 m sein.

• Bei der Deckenmontage ist darauf zu achten, dass die Melder mindestens 15 cm von der Seitenwand und mindestens 50 cm von jeder Ecke enfernt sind. 2MoAnLtg_RM03_VdS 10.07.2008 10:19 Uhr Seite 3 Probedruck C M Y CM MY CY CMY K Diese Montageorte sind zu vermeiden !

• Stellen, an denen größere Temperaturschwankungen als der Betriebstemperaturbereich (+4°C bis +45°C) zu erwarten sind.

• Stellen, an denen Zugluft den Rauch vom Melder fernhalten kann, z.B. neben Fenstern, Türen oder Lüftungsschächten.

• Stellen, an denen durch Dämpfe, erhöhte Luftfeuchtigkeit oder Abgase Fehlalarme ausgelöst werden können, z.B. in Küchen, Badezimmern oder Garagen.

• Stellen, an denen durch hohe Staub- und Schmutzbelastung die Funktion des Melders beeinträchtigt werden kann.

• Am höchsten Punkt von „A“-förmigen Dächern. Der Abstand zur Dachspitze sollte mindestens 30 cm betragen.

50 cmMoAnLtg_RM03_VdS 10.07.2008 10:19 Uhr Seite 4 Probedruck C M Y CM MY CY CMY K Installation und Anbringung

• Rauchmelder vom Meldersockel lösen (durch Drehen gegen den Uhrzeigersinn) und Bohrlöcher durch den Sockel markieren.

• Die erforderlichen Bohrungen und Dübel anbringen und Meldersockel festschrauben.

• Batterie einlegen und Rauchmelder am Meldersockel befestigen (durch Drehen im Uhrzeigersinn). Der Melder ist mit einer Sicherheitsvorrichtung ausgestattet, die ein Anbringen des Melders ohne Batterie verhindert.

• Wenn der Rauchmelder nicht auf dem Sockel befestigt werden kann, ist sicherzustellen, dass die Batterie ordnungsgemäß angeschlossen wurde. Inbetriebnahme und Funktionskontrolle (Test)

• Der Rauchmelder ist betriebsbereit, sobald die Batterie eingelegt ist. Unter dem Testknopf befindet sich eine rote Anzeigelampe, die einmal pro Minute aufblitzt und damit anzeigt, dass die Batterie richtig eingesetzt ist und genügend Strom erzeugt, um Alarm auszulösen.

• Einmal pro Monat sollte jeder Melder durch 5- bis 10-sekündiges Drücken des Testknopfes, der sich vorne auf dem Melder befindet, getestet werden. Alternativ kann zum Testen der Rauchmelder das im ABUS-Programm enthaltene Testspray RM verwendet werden. Die Sirene ertönt nun und die Funktionalität des Rauchmelders wird getestet. Austauschen der Batterie

• Der durchschnittliche Gebrauchswert der 9V-DC-Batterie liegt bei normaler Beanspruchung etwa bei einem Jahr.

• Sollte die Batterie schwach sein, dann sendet der Rauchmelder einmal pro Minute einen Piepton (für ca. 30 Tage), der daran erinnert, die Batterie aus- zutauschen. Bei Ertönen dieses Signals muss die Batterie gewechselt werden. Dennoch bleibt der Rauchmelder in dieser Zeit voll funktionsfähig.

• Nach jedem Batteriewechsel sollte der Rauchmelder überprüft werden. Dazu Testknopf drücken und für 5 –10 Sekunden halten, bis der Alarm ertönt. Wenn das Signal ertönt, arbeitet das Gerät ordnungsgemäß und kann befestigt werden. Wir empfehlen den Einsatz folgender, hochwertiger Batterien: Duracell # MN 1604, Energizer Ultra+, Energizer Industrial oder Varta Longlife. Verbrauchte Batterien gehören nicht in den Hausmüll – bitte umwelt- gerecht entsorgen! 4MoAnLtg_RM03_VdS 10.07.2008 10:19 Uhr Seite 5 Probedruck C M Y CM MY CY CMY K Alarmierung bzw. Fehlermeldung

• Wird die Alarmschwelle überschritten, ertönt ein lautstarker Alarm. Der Alarm bleibt ausgelöst, solange sich Rauch in der Detektionskammer befindet. Der Alarm wird erst wieder ausgeschaltet sobald die Messkammer rauchfrei ist. Pflege

• Verstaubte Melder müssen gereinigt werden. Staubablagerungen in den Luft schlitzen des Melders können abgesaugt oder ausgeblasen werden. Falls erforderlich, kann der Staub mit einem Pinsel gelöst werden.

• Die Oberfläche kann mittels eines leicht mit Seifenlauge angefeuchteten Tuches gereinigt werden.

• Keine Chemikalien oder Scheuermittel verwenden. Bitte beachten: Rauchmelder helfen Leben retten. Bitte deshalb im Sinne der eigenen Sicherheit regelmäßig die Batterie und die Funktionstüchtigkeit des Melders testen. Beim täglichen Umgang ist zu bedenken, dass der Rauchmelder keinen Brand verhindern kann, sondern nur eine Signalisierung im Falle eines Brandes übernimmt. Bitte im Sinne der eigenen Sicherheit den Rauchmelder spätestens alle 7 Jahre austauschen! Garantieerklärung ABUS-Produkte sind mit größter Sorgfalt konzipiert, hergestellt und nach geltenden Vorschriften geprüft. Unbeschadet der gesetzlichen Gewährleistungsansprüche gewährt ABUS August Bremicker Söhne KG, Altenhofer Weg 25, 58300 Wetter daher für die Rauchmelder RM03 VdS fünf Jahre Garantie, beginnend mit dem Verkaufsdatum des Rauchmelders an den Endverbraucher. Die Garantie erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Falls nachweislich ein Material- oder Herstellungsfehler vorliegt, wird der Rauchmelder nach Ermessen des Garantiegebers repariert oder ersetzt. Die Garantie endet in diesen Fällen mit dem Ablauf der ursprünglichen Garantielaufzeit. Weitergehende Ansprüche sind ausdrücklich ausgeschlossen. Von der Garantie ausgeschlossen sind mitgelieferte Batterien. ABUS haftet nicht für Mängel und Schäden, die durch äußere Einwirkungen (z.B. durch Transport, Gewalteinwirkung, Fehlbedienung), unsachgemäße Anwendung, normalen Verschleiß oder durch Nichtbeachtung dieser Bedienungs- anleitung entstanden sind. Bei Geltendmachung eines Garantieanspruches ist dem zu beanstandenden Rauchmelder der Original-Kaufbeleg mit Kaufdatum und eine kurze schriftliche Fehlerbeschreibung beizufügen. 5MoAnLtg_RM03_VdS 10.07.2008 10:19 Uhr Seite 6 Probedruck C M Y CM MY CY CMY K Technische Daten: RM 03 VdS Rauchdetektion: photoelektrische Reflexion Schallleistungspegel: min. 85dB (3 m) Optische Alarmanzeige: LED blinkt Temperaturbereich: +4°C bis +45°C Stromversorgung: 1x9V-Alkali-Blockbatterie Batterielebensdauer: mind. 12 Monate Batteriestand-Warnindikator: ca. 30 Tage Höhe: 33 mm Durchmesser: 106 mm Sollten Sie an dem Rauchmelder einen Mangel feststellen, der beim Verkauf bereits vorhanden war, wenden Sie sich innerhalb der ersten zwei Jahre bitte direkt an Ihren Verkäufer. Konformitätserklärung „Hiermit erklärt ABUS August Bremicker Söhne KG, Altenhofer Weg 25, 58300 Wetter, dass sich das Gerät RM03 VdS in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der EMV-Richtlinie 89/336/EG befindet.“ Die Konformitätserklärung finden Sie unter www.abus.de Technische und farbliche Änderungen vorbehalten. Für Irrtümer und Druckfehler keine Haftung. 6MoAnLtg_RM03_VdS 10.07.2008 10:19 Uhr Seite 7 Probedruck C M Y CM MY CY CMY K RM 03 VdS Operating and Installation Instructions Dear Customers, Congratulations. You have chosen well. With this smoke detector, specially designed for the private residence, you have ensured an important contribution to your personal safety. Please carefully read through these instructions for use before starting up! Smoke detectors help save lives! Smoke detectors are indispensable for early fire detection. As soon as smoke enters the smoke detector a warning signal sounds, loudly enough to awaken even those who are sleeping. This smoke detector is VdS approved and guarantees the highest quality and manufacturing standards!

50 cmMoAnLtg_RM03_VdS 10.07.2008 10:19 Uhr Seite 10 Probedruck C M Y CM MY CY CMY K Installation and Attachment

10MoAnLtg_RM03_VdS 10.07.2008 10:19 Uhr Seite 11 Probedruck C M Y CM MY CY CMY K Alarm and Error Signal

50 cmMoAnLtg_RM03_VdS 10.07.2008 10:19 Uhr Seite 16 Probedruck C M Y CM MY CY CMY K Installation et Pose
