BEDIENUNGSANLEITUNG C204NT JATA

TURBO-KONVEKTOR MIT ZEITSCHALTUNG

Mod. C204NT

Electrodomésticos JATA, S.A.

ESPAÑA

Zubibitarte, 8 • 48220 ABADIANO - Bizkaia

Tel. [phone] · Fax [phone]

www.jata.es

PORTUGAL

Avenida Engenheiro Duarte Pacheco, Torre 2-3, Sala 3

1070-102 Lisboa

Tel. [phone] · Fax [phone]

www.jata.pt

9 Temperizador 24h 8 6 5 1 2 4 3 7

Fig. A Fig. B 390 mm

10

DATOS TÉCNICOS • DADOS TECNICOS • TECHNICAL DATA

Mod. C204NT 230 V\~ 50 Hz 2.000 W

1. Leistungswahlschalter
2. Leuchtanzeige
3. Programmschalter
4. Gitter Turboluft
5. Griffe
6. Füße
7. Sekundenzähler
8. Funktionswahlschalter

9. Wandhalterungen

10. Schalter zur Regulierung des Thermostats

español

ATENCIÓN

Position II.: Max power

• Lesen Sie diese Anweisungen vor Inbetriebnahme des Geräts aufmerksam durch und bewahren Sie sie zu Referenzzwecken auf.
• Dieses Gerät darf von Kinder ab 8 Jahren und Personen, deren physische, sinnliche oder geistige Fähigkeiten beschränkt sind, oder Personen ohne Erfahrung oder Kenntnisse verwendet werden, wenn Sie beaufsichtigt oder in Bezug auf die Nutzung

des Geräts auf sichere Weise unterwiesen werden und die damit verbundenen Gefahren verstehen.

• Kinder unter 3 Jahren sind vom Gerät fern zu halten, es sei denn, sie werden ständig beaufsichtigt.
• Kinder zwischen 3 und 8 Jahren dürfen das Gerät nur an- und ausschalten, wenn das Gerät vorschriftsmäßig aufgestellt bzw. installiert wurde, sie bei der Benutzung des Geräts beaufsichtigt oder in der Benutzung des Apparats unterwiesen wurden. Die Funktion und die Risiken, die mit der Handhabung des Geräts in Verbindung stehen, müssen ihnen erklärt und von ihnen verstanden worden sein. Kinder zwischen 3 und 8 Jahren dürfen das Gerät nicht ausstecken, regulieren oder reinigen und keine Wartungsarbeiten durchführen.
• Plastiktüten und Verpackungsmaterialien sind außerhalb der Reichweite von Kindern aufzubewahren. Erstickungsgefahr!
• Prüfen Sie, ob die angegebene Spannung des Typenschildes mit der vorhandenen Netzspannung übereinstimmt.
• Vergewissern Sie sich, dass der Steckanschluss ordnungsgemäß geerdet ist.
• Das Gerät darf nicht nass gemacht oder in Wasser getaucht werden.
• Komponenten dürfen nur von autorisiertem Fachpersonal ausgetauscht, repariert und manipuliert werden.
• Zur Vermeidung von Überhitzung darf das Heizgerät nicht bedeckt werden.

VORSICHT: Einige Teile des Geräts können sehr heiß werden und Verbrennungen verursachen. Besondere Vorsicht ist geboten, wenn sich Kinder oder hilfsbedürftige Menschen in der Nähe befinden.

- Das Gerät darf nicht unterhalb oder vor eine Steckdose aufgestellt werden.

• Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen. Außerhalb der Reichweite von Kindern aufbewahren.
  • Die äußeren Komponenten aus Metall erhitzen sich. Lassen Sie nach dem Ausschalten einige Zeit verstreichen, ehe Sie diese Komponenten berühren.
• Blockieren Sie das obere und untere Gitter der Zu- und Abluft nicht.
• Das Gitter des Motors sollte dabei auf keinen Fall bedeckt werden.
• Der Heizlüfter darf nicht in der Nähe von Duschen, Badewannen, Waschbecken oder Schwimmbädern verwendet werden.
• Stellen Sie das Gerät nicht vor Vorhängen oder in der Nähe von entflammbaren Objekten oder Produkten auf.
• Lassen Sie den Heizlüfter nicht unbeaufsichtigt, wenn Sie den Programmschalter benutzen.
• Der Sekundenzeiger und der Programmschalter befinden sich in Betrieb, wenn das Gerät an der Wand angeschlossen ist. Dabei spielt es keine Rolle, auf welche Position die Schalter gestellt sind.
• Um das Gerät auszustecken, ziehen Sie den Netzstecker heraus. Ziehen Sie nicht am Kabel.
• Stellen Sie das Gerät immer waagrecht auf einer ebenen und stabilen Oberfläche auf.
• Bei Befestigung des Geräts an der Wand sollte es so angebracht werden, dass der Stecker des Netzkabels gut erreichbar ist.
• Bei dauerhafter Befestigung des Geräts an der Wand des Badezimmers sollte darauf geachtet werden, dass es von einer Person, die sich duscht oder badet, nicht berührt, aus- oder abgeschaltet werden kann.

• Das Netzkabel darf die heißen Teile des Geräts nicht berühren und sollte nicht am Austrittsöffnungsgitter vorbei verlaufen.

• Vom Benutzer zu tätigende Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ohne Beaufsichtigung ausgeführt werden.

• Falls das Netzkabel beschädigt werden sollte, muss es von einem autorisierten Servicetechniker ausgetauscht werden.

ANBRINGEN DER FÜSSE

• Die fünf (7) Füße sind an den äußersten Punkten des Geräteunterteils anzubringen.
- Achten Sie darauf, dass die Öffnungen der Füße mit den jeweiligen Öffnungen des Geräts übereinstimmen und befestigen Sie die Füße mit den mitgelieferten kürzeren Schrauben.

BEFESTIGUNG AN DER WAND

- Vor der festen Installation des Geräts an der Wand, sollten mindestens die folgenden Abstände beachtet werden:

• Vom Boden: 10 cm

• Von den Seitenwänden: 20 cm

• Über dem Heizlüfter sollten sich keine Gegenstände oder Objekte befinden (Tische, Regale, etc.).

• Zur Befestigung des Geräts an der Wand befolgen Sie bitte diese Schritte:

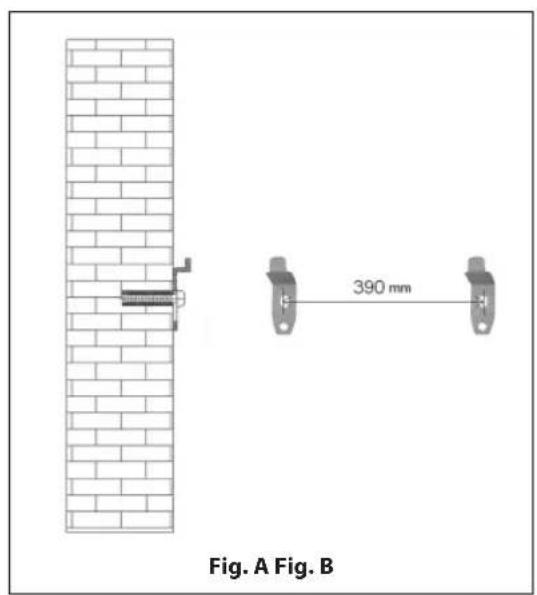

• Halten Sie zwei der Halterungen (10) an die Wand und markieren Sie die Öffnungen. Der Abstand zwischen den Löchern sollte 390 mm betragen (Abb. A).

• Bohren Sie an den markierten Stellen Löcher in die Wand und führen Sie die Dübel ein.
• Befestigen Sie danach die Halterungen mit zwei längeren Schrauben an der Wand.

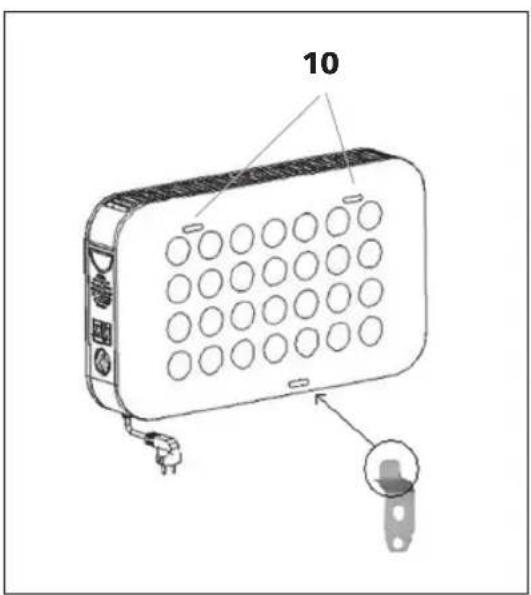

• Ehe Sie den Heizlüfter an der Wand anbringen, schieben Sie die letzte Halterung in die letzte Öffnung auf der Rückseite des Geräts (Abb. B) ein. Diese Halterung sollte zuletzt angebracht werden.
• Befestigen Sie nun den Heizkörper, indem Sie ihn leicht neigen. Achten Sie dabei darauf, dass die Halterungen (10) mit den Öffnungen auf der Rückseite des Geräts übereinstimmen. Drücken Sie den Heizlüfter dann etwas nach unten, damit er richtig befestigt ist.
• Nach Durchführung dieser Schritte markieren Sie an der Wand die Öffnung für die untere Halterung.
• Entfernen Sie das Gerät von der Wand, bohren Sie ein Loch an der markierten Stelle und führen Sie einen Dübel ein.
• Setzen Sie das Gerät erneut in seine Halterungen ein und schrauben dann die untere Halterung an der Wand fest.

GEBRAUCHSANLEITUNG

BETRIEB OHNE PROGRAMMSCHALTER

• Der Funktionswähler (9) des Programmschalters sollte auf der Position „I“ stehen.
  • Schließen Sie das Gerät ans Stromnetz an.
• Drehen Sie den Schalter zur Regelung des Thermostats (1) im Uhrzeigersinn auf seine höchste Stufe (MAX).
• Bestimmen Sie den gewünschten Leistungsgrad durch Drehen des Leistungsschalters (2) gegen den Uhrzeigersinn. Achten Sie dabei auf Folgendes:

Stufe „I“: Mindestleistung

Stufe „Il“: Höchstleistung

Stufe „I“ (✗): Mindestleistung mit Ventilator (Turbofunktion)

Stufe „Il“ (♣ Höchstleistung mit Ventilator (Turbofunktion)

Stufe „0“: Aus

Bei diesem Vorgang leuchtet die Leuchtanzeige (3) auf.

In den Positionen mit eingeschalteter Turbofunktion wird die Luft nicht nur durch das obere Gitter des Heizlüfters, sondern auch verstärkt durch das Seitengitter des Geräts (5) ausgestoßen.

- Wenn der Raum die gewünschte Temperatur erreicht hat, drehen Sie den Schalter zur Regulierung des Thermostats (1) gegen den Uhrzeigersinn, bis die Leuchtanzeige erlischt. Dadurch wird angezeigt, dass das Thermostat abgeschaltet ist.

• Belassen Sie den Schalter in dieser Position, da das Thermostat automatisch die gewählte Temperatur hält und mit Ein-/Ausschaltzyklen beginnt und somit entsprechend Strom gespart wird.
• Wenn Sie den Heizlüfter nicht verwenden, stellen Sie den Leistungsschalter (2) auf die Stufe „0“ sowie den Thermostatschalter auf die Stufe Aus (MIN) und trennen das Gerät vom Stromnetz.

BETRIEB MIT PROGRAMMSCHALTER

• Der Heizlüfter ist mit einem praktischen Programmschalter ausgestattet, der es ermöglicht, dass sich das Gerät zu den zuvor ausgewählten Uhrzeiten an- bzw. abschaltet.
• Drehen Sie den Funktionswahlschalter (9) auf die gewünschte Stufe Ⓛ.
• Drehen Sie den Schalter in die Pfeilrichtung, um den Zeitschalter auf die aktuelle Uhrzeit zu stellen. Dabei muss die Uhrzeit mit der Angabe übereinstimmen ▶.
• Schieben Sie die die Kerben, die dem Zeitraum oder den Zeiträumen entsprechen, zu dem/denen das Gerät abgeschaltet bleiben soll und lassen Sie die Kerben nach außen stehen, zu denen sich das Gerät anschalten sollte. Wenn dann das Gerät an das Stromnetz angeschlossen wird und die entsprechenden Schalter gedrückt wurden, schaltet sich der Schalter automatisch in den programmierten Zeiträumen ein und aus.

VEREISUNGSSCHUTZFUNKTION

- Mit dem Schalter Schaler zur Regelung des Thermostats (1) auf der Stufe Vereisungsschutz (☑) und dem Leistungsschalter (2) aktiviert, schaltet sich das Gerät automatisch ab, wenn die Raumtemperatur unter 5 °C fällt.

WARTUNG UND REINIGUNG

• Achten Sie darauf, das Gerät vom Stromnetz zu trennen, ehe Sie es reinigen.
• Lassen Sie die heißen Geräteteile abkühlen und reinigen Sie es dann mit einem trockenen, weichen Tuch.
  • Halten Sie die Gitter der Zu- und Abluft sauber.
• Verwenden Sie zur Reinigung keine chemischen Reinigungs- oder Scheuermittel, Metallschwämme, etc., welche die Oberflächen des Geräts beschädigen könnten.

UMWELTSCHUTZ

• Wenn Sie sich in Ihrer Eigenschaft als Verbraucher des Gerätes entledigen möchten, bringen Sie dieses bitte für seine korrekte Behandlung zu einem Entsorgungszentrum oder hierfür vorgesehenen Container.
• Werfen Sie es nie in den Hausmüll. Auf diese Weise tragen Sie dazu bei, die Umwelt zu schützen und zu verbessern.
