BEDIENUNGSANLEITUNG Jubilee 25 dwt-Zelte

So bauen Sie Ihr Vorzeitrichtig auf!

Anleitung mit Bildern

Anleitung D Instruction GB Instructions F Handleiding NL

Zahlreiche Geschäfte mit Endverbrauchern und Besuche auf Campingplatzen sind der Grund für diese bebilderte Anleitung. Sie soll halten, dass Sie Ihr Zeit fachgerecht und sicher aufbauen können. Wenige Handgriffe an den richtigen Stellen können das Bewirken.

Helfen Sie mit Ihrem Zeltaufbau, den optischen Eindruck auf den Campingplatzzen zu verbessern.

www.dwt-zelte.com

Vorzelte

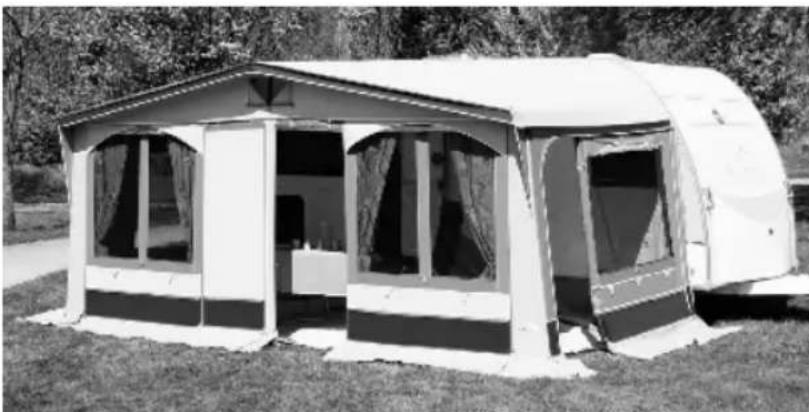

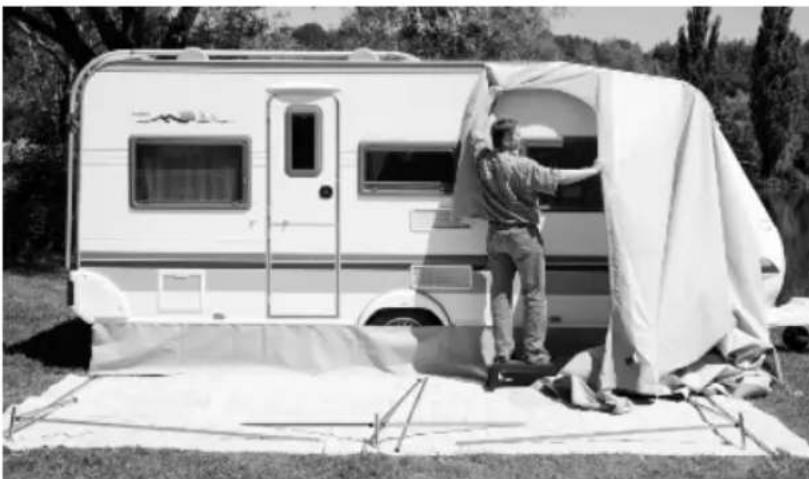

Es geht los!

Bitte lesen Sie, bevor Sie mit dem Aufbau beginnen, die Anleitung durch!

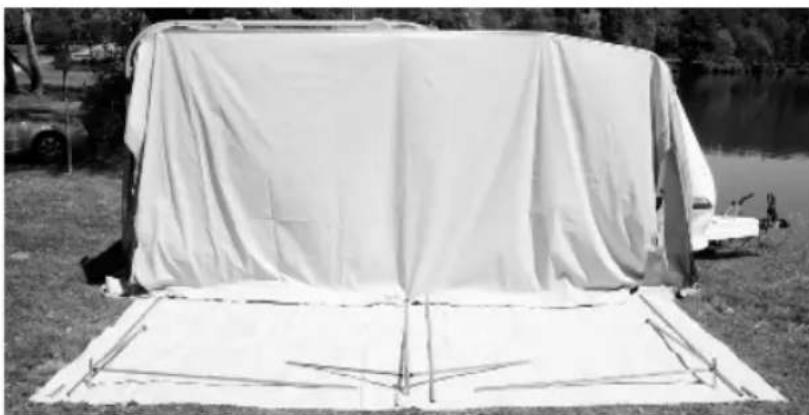

Schutzplane oder Zeltteppich vor den
Wohnwagen legen. Gestange montieren,
Schrauben oder Klemmen anbringen. Die Winkel, Dachstangen und Giebelstangen gemäß dem Gestange plan vor den Wohnwagen legen. These Einzelteile noch nicht miteinander verbinden. Zubehorstabe, wie zusätzliche DachVerandastangen oder Vordachspannstabe usw. konnen Sie zur Seite legen. These werden später eingesetzt.

Säubern Sie die Kederschiene des Wohrwagens, entfern den Sie scharfe Kanten undziehen Sie das Zeltdach ein.

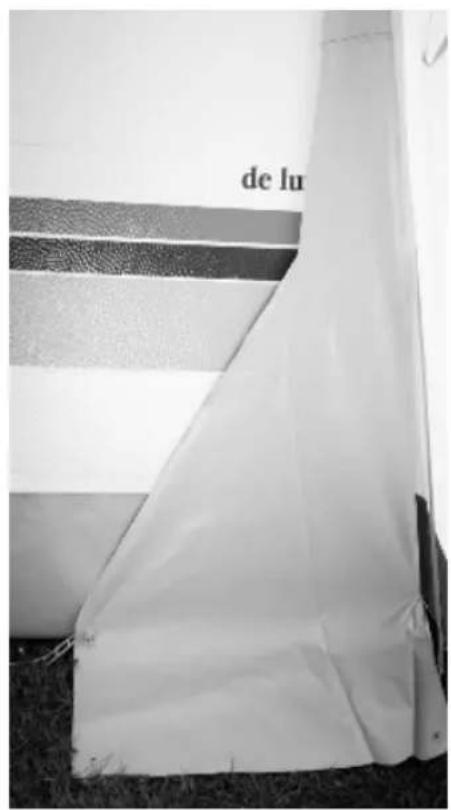

Bei Volkswagen mit schrager Bugform, nutzen Sieitte die angenahte doppelte Windecke der rechen Seitenwand. Mit Hilfe der Windecke konnen Sie ihre Seitenwand dennoch senkrecht abspannen und, je nach Ausstattung, einen Erker anbauen.

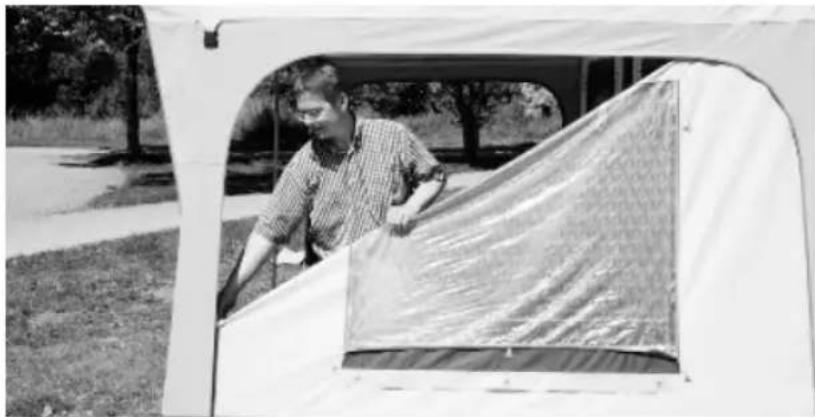

Achtung:

(betriff alle Aufbauschritte)

-itte schlieben Sie immer die Feststellschrauben oder andere Feststellmechanismen,damit die einzelnen Stabe sich nicht wieder zusammen schieben oder voneinander losen konnen. Sie vermeiden Verletzungen und verhindern, dass der Wohrwagen durch abfallende Gestangeteile beschadigt wird.

wichtig:

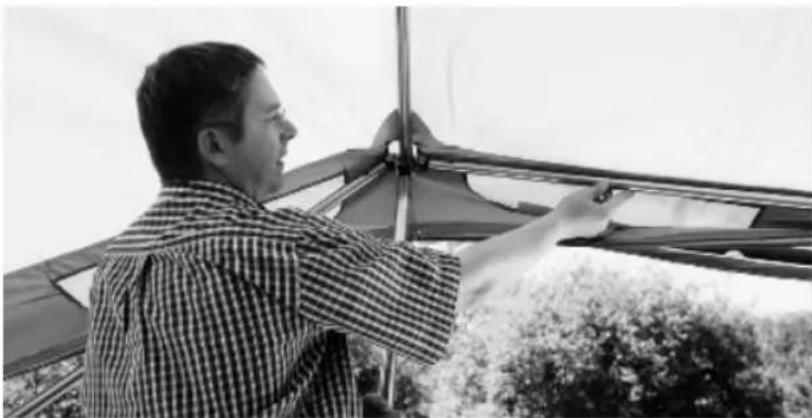

So vermeiden Sie Beschädigungen an Ihrwohnwagen

• die Schauben oder andere Feststellmechanismen der Dachstangen sollen so gestellt sein, dass beim Herunterfallen und Zurückschlagen der Stäbe, die Seitenwand des Wohnwagens nicht beschädigt wird.

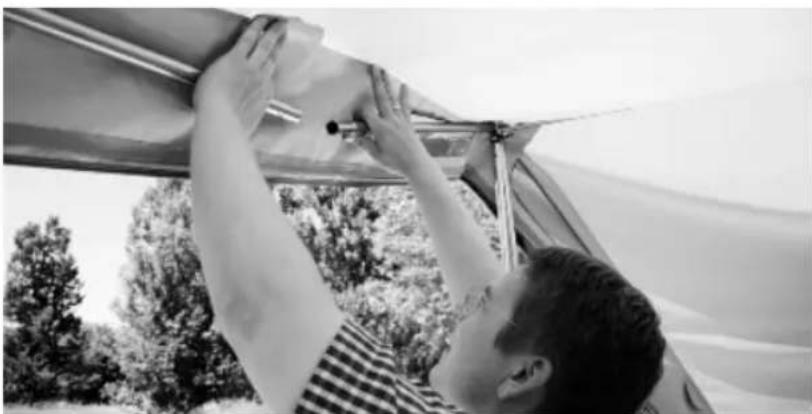

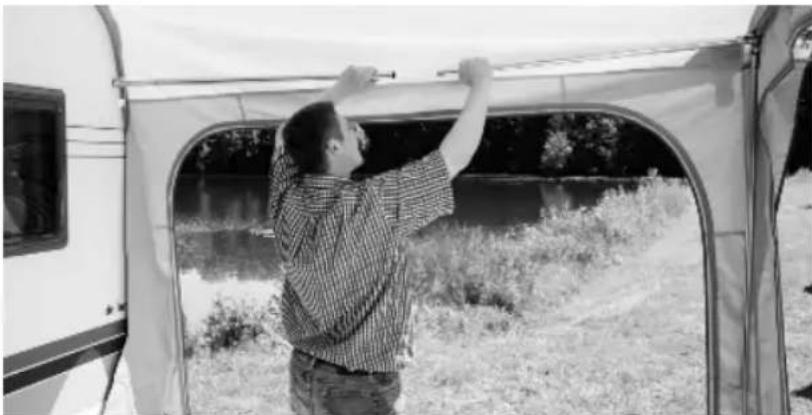

• verbinden Sie Dachstangen mit den Winkeln, indem Sie beiden zusammengesteckte Rohre umfassen und erst dann teleskopieren. Sie vermeiden damit, dass Sie das vorderste Rohr abziehen und der Rest der Stange zurück an den Volkswagen schlągt

www.dwt-zelte.com

www.dwt-zelte.com

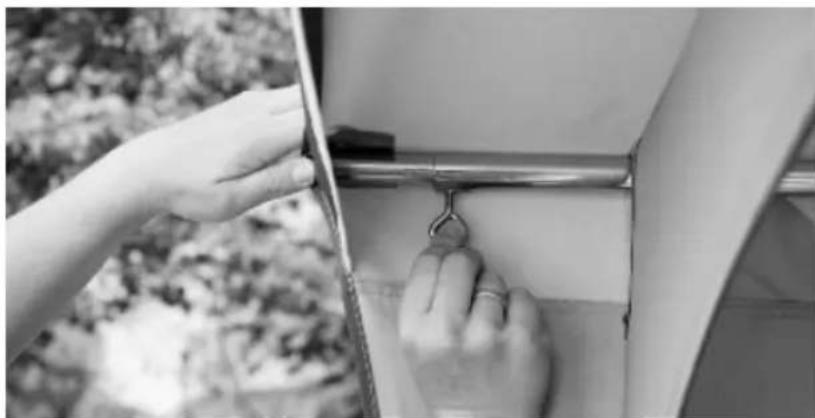

Hängen Sie die mittlere Dach stange in die geschraubten Halteösen oder Vario Clip am Volkswagen ein, verbinden Sie diese mit dem Mittelwinkel. Stellen Sie den Mittelwinkel auf, fi xieren Sie die Mittelhöhe.

Wir empfehlen während des Aufbaus alle Winkel mit einer Abspannleine zu sichern, damit Windboen das Zeltdach mit dem Gestange nicht anheiten konnen.

Stellen Sie einen Seitenwinkel auf.

Hängen Sie die seitliche Dach stange in die geschraubten Halteösen oder Vario Clip am Volkswagen ein, verbinden Sie sie mit dem Seiten winkel. Spannen Sie die Stange weniger aus, stellen Sie die Schrauben fest.

Verbinden Sie diesen Seitenwinkel mit dem Mittelwinkel, teleskopieren Sie die Stäbe weniger aus einander, stellen Sie die Schrauben fest.

Vorzelte

Wiederholen Sie die letzten 3 Auf-bauschritte mit der anderen Zeltseite.

Schieben Sie nun die kleinen Vordachstutzen ein. Achten Sie bereits jetzt schon darauf, dass die Seiten- und der Mittelwinkel ordentlich im Gestangedurchlass sightbar sind und die Winkel nicht nach vorn überspannt sind.

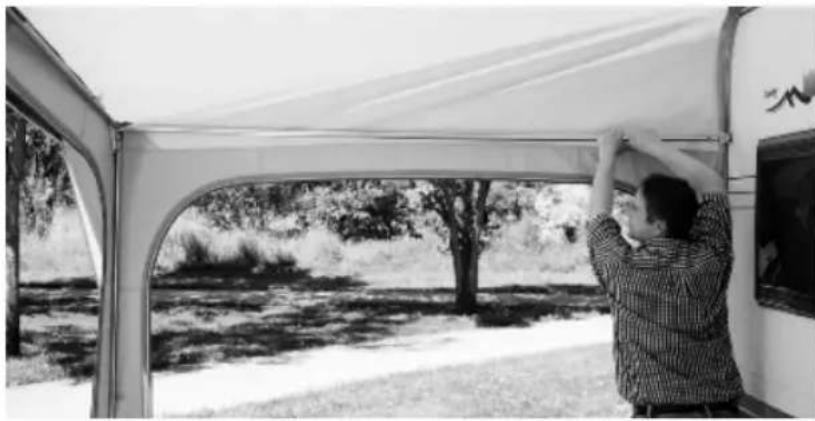

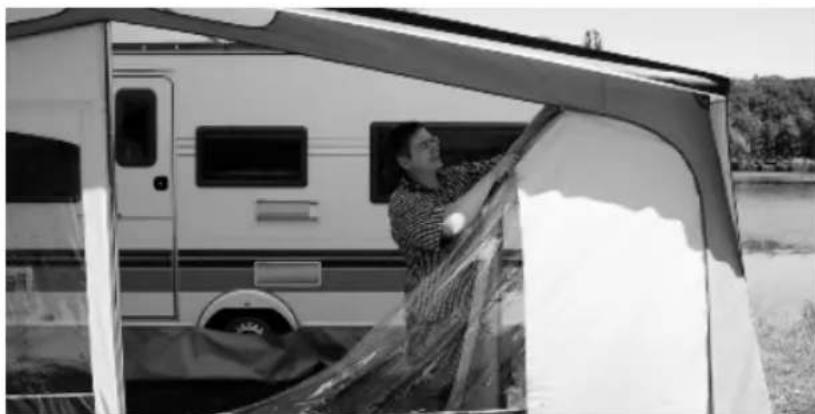

Achtung:

• Sollten Vordachspannstäbe zum Lieferumfang gehören, setzen Sie diese nun ein. Diese Stäbe verbinden im Vordach die sichlichen Vordachstutzen mit dem Mittlern.
• Bevor die{nachsten Schritte folgen, richten Sie das Zeltdach so aus, dass alle horizontalen Nichte der Vorder- und Seitenwände waage-recht verlaufen.

Setzen Sie die Seitenwände ein.

Setzen Sie die Vorderwand ein.

www.dwt-zelte.com

Achtung:

• Richtiges Ausspannen des Gestänges gibt dem Zeit erst sein ordentliches Aussehen. Nehmen Sie sich damit bereits etwas mehr Zeit und vergleichen Sie die folgenden Bilder mit ihrem Zeltaufbau.
• spannen Sie Dach und Giebelstangen nicht beim ersten Teleskopieren mit ganzer Kraft, sondern gleichmäßig, eventuell auch mehrmals. Entscheidend ist der richtige Sitz der Winkel in den Ecken und der Mitte.

richtig:

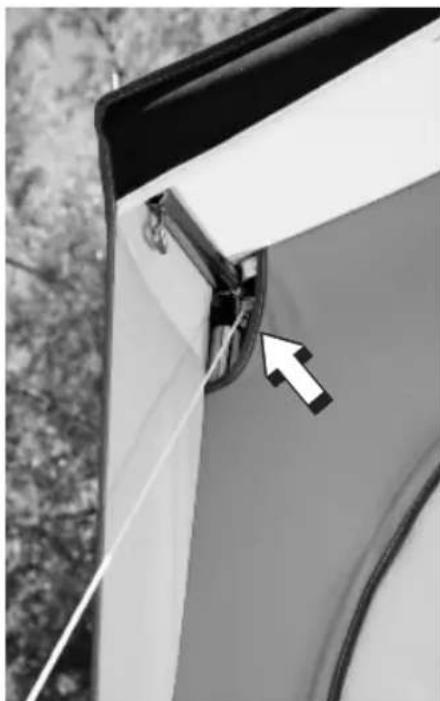

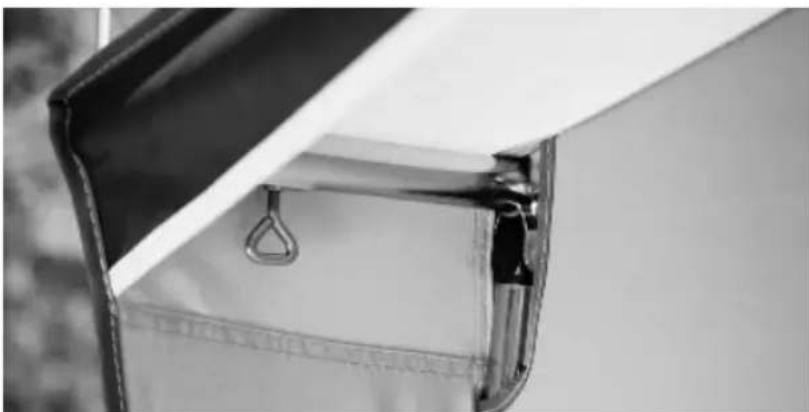

Der Seitenwinkel sitzt korrekt in der Ecke, direkt hinter der Dachnaht.

Giebelstange und seitliche Dach stange sind gleichmäßig gespannt. Der Vordachstutzen ist auf die richtige Lange zu teleskopieren.

www.dwt-zelte.com

richtig:

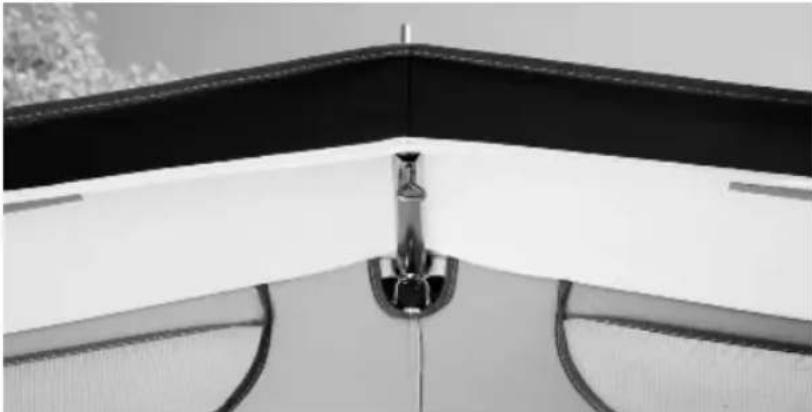

Der Mittelwinkel sitzt richtig im Gestängedurchlass, mittig!

falsch:

Der Mittelwinkel ist im Gestange-durchlass verschoben., die Vordachblende wird nie stramm aus zu spannen sein.

falsch:

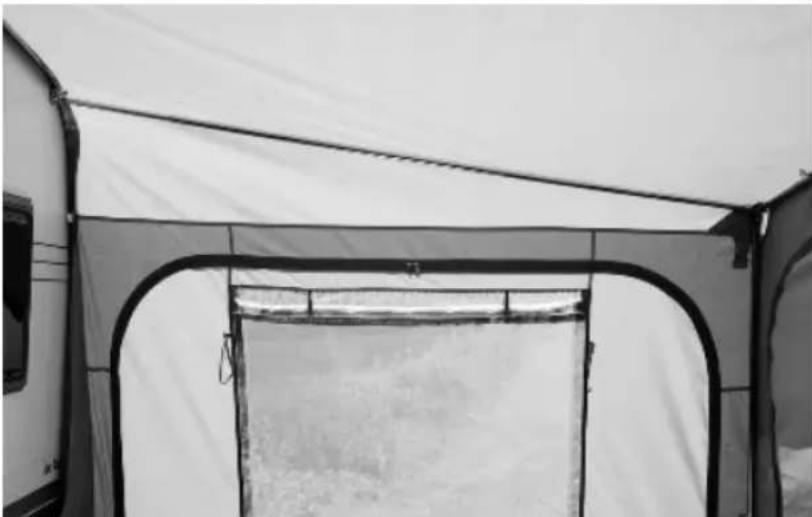

Die Dachstange ist überspannt oder der Vordachstutzen muss weiter herausgezogen werden. Die Dachnacht verläuft hinter der Giegelstange. Die Vordachblende wird so nie stramm aus zu spannen sein.

Vorzelte

richtig:

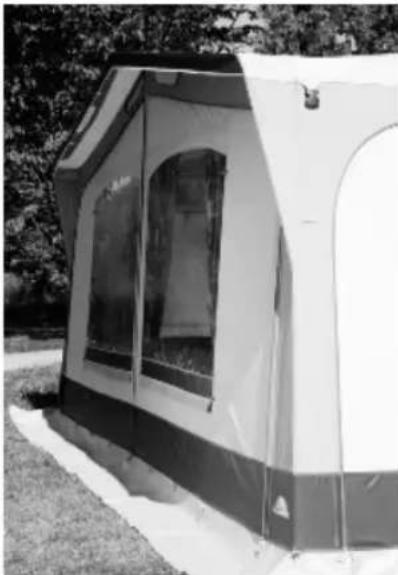

Die seitlichen Dachstangen müssen parallel zur Seitenwandnaht verlaufen, damit das Dach sauber ausgespannt werden kann.

falsch:

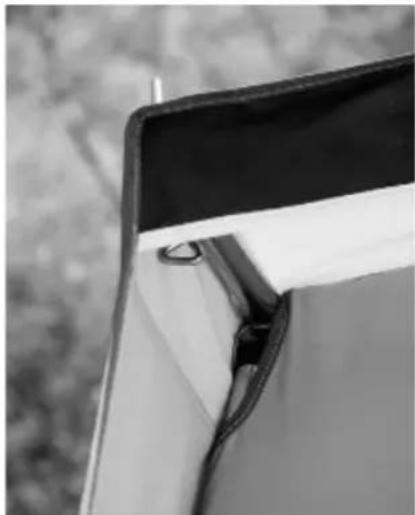

Die seitliche Dachstange verlauft nicht parallel zur Seitenwandnaht, die keine angenähte Windecke der Vorderwand wird so nicht stramm zu spannen sein.

Ecknaht

Gestangebein

Achtung:

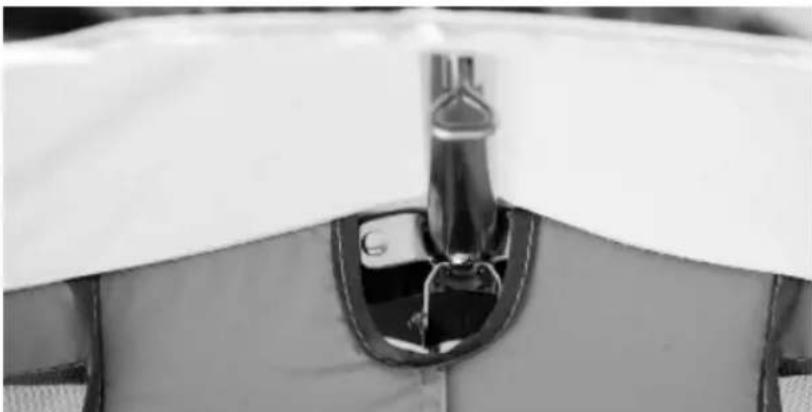

• Sollten die Leiterabspann-ELEMENTe oder vergleichbare Systeme nicht fest angenäht sein, hängen Sie diese nun in die Haken am Faustreifen ein.
• Schließen Sie alle ReiBverschlüsse, bevor Sie mit der Bodenabspannung beginnen.
• Beginnen Sie mit der Bodenabspannung an den hinteren Zeltecken am Volkswagen.

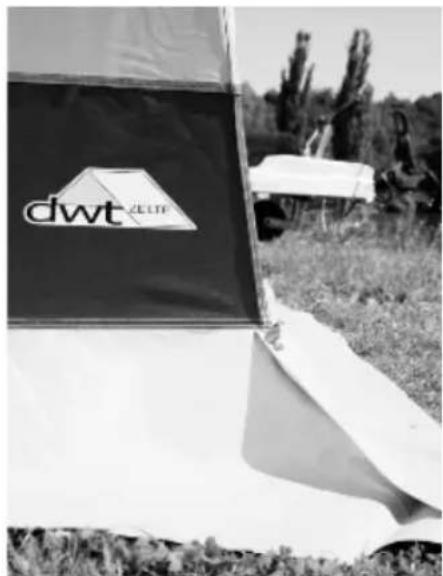

Ziehen Sie die Eckfuße wie der Pfeile im Bild zeigt. Damit spannen Sie Seitenwand und Vorderwand gleichmäßig. Machen Sie das gleiche mit dem Eckfuß der anderen Seite. Fixieren Sie diese Ecke mit Abspannleiter und Erdnagel oder Hering.

Achtung:

Schlagen Sie zuerst den Erdnagel oder Hering in den Boden bevor Sie dann das Abspannelement darüber legen. Damit verhindern Sie, dass durch die Einschlagkräfte die Naht oder der Haken reibt.

rlichtig:

Die Eck-Naht liegt direkt uber dem GestangefuB. Nur so kann man das Zelt nahezu faltenfrei abspannen.

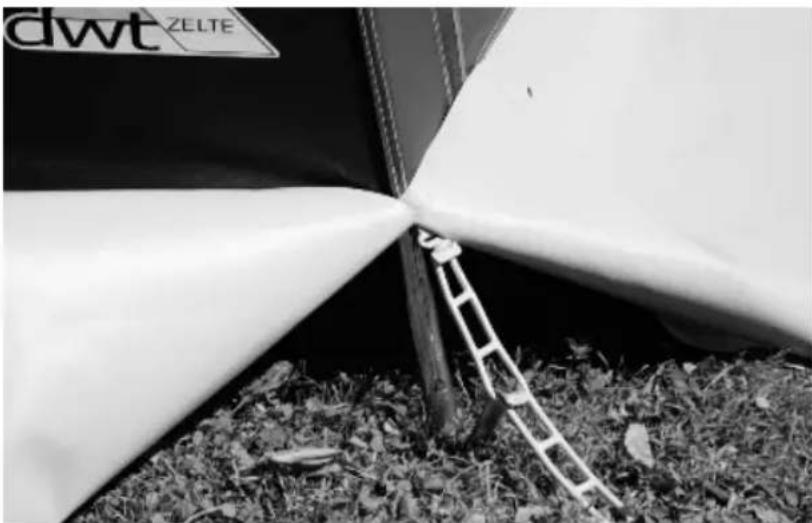

falsch:

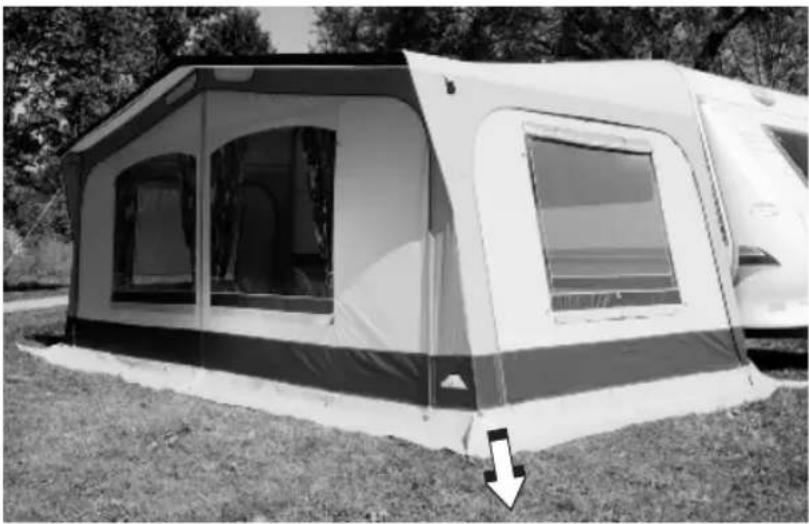

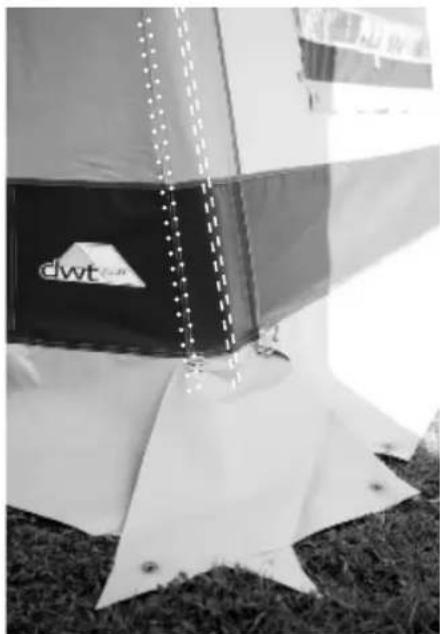

Die senkrechte Ecknacht verlauf nicht auf dem Gestangebein. Damit ist eine glatte Abspannung nicht möglich.

www.dwt-zelte.com

Vorzelte

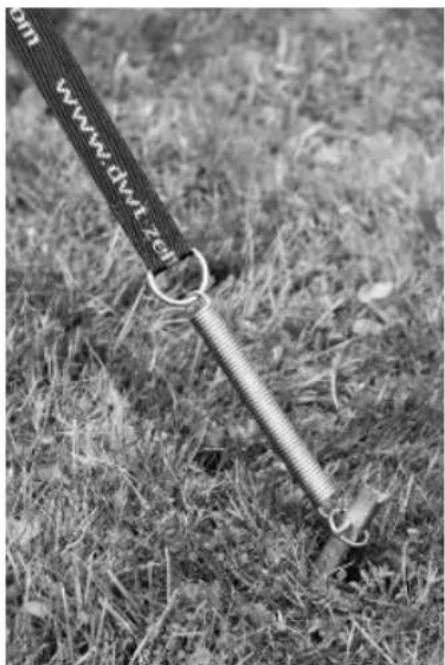

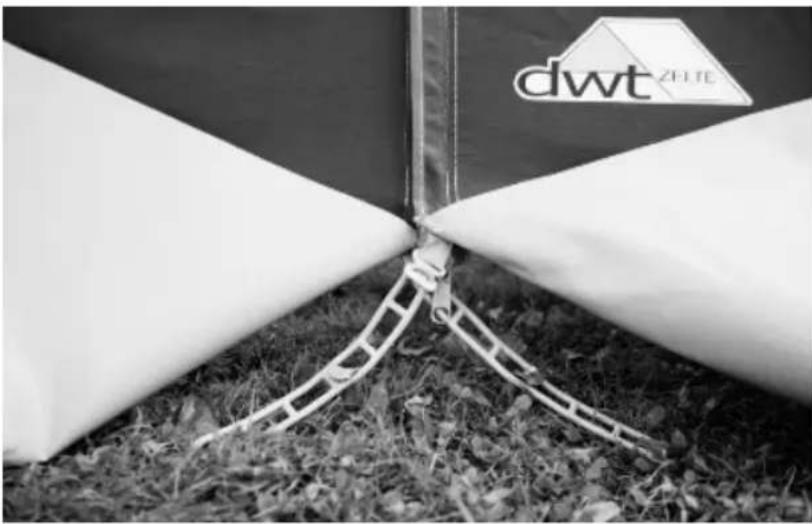

Die Enden der ReiBverschlusse werden zur Endlastung über Kreuz abgespannt.

Die verbleibenden Abspannelemente werden gerade nach unter gespannt.

rlichtig:

Die Vorderwand von Ecke zu Ecke in einer Flucht.

Die Seitenwände von Ecke zu Wohnswagen in der Flucht, die Vordachblende stramm.

www.dwt-zelte.com

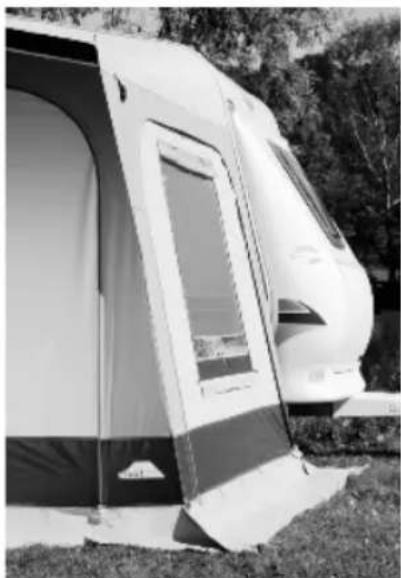

rlichtig:

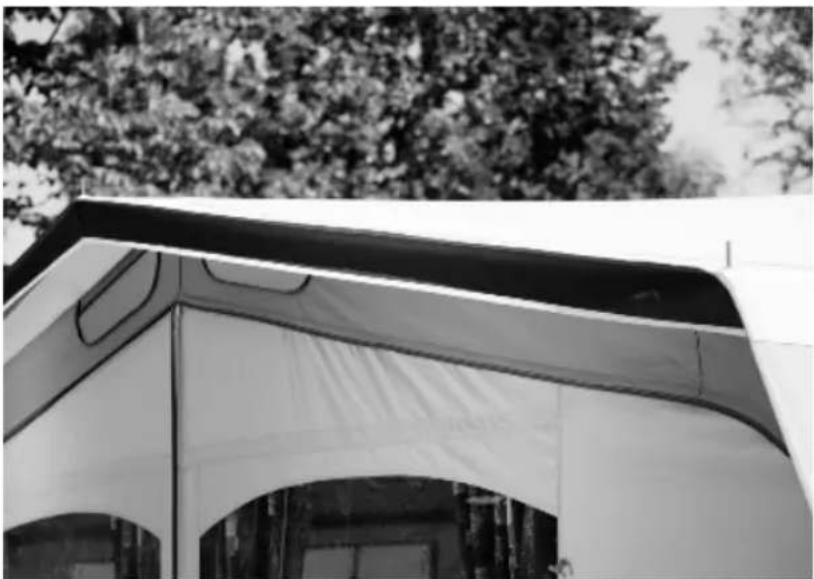

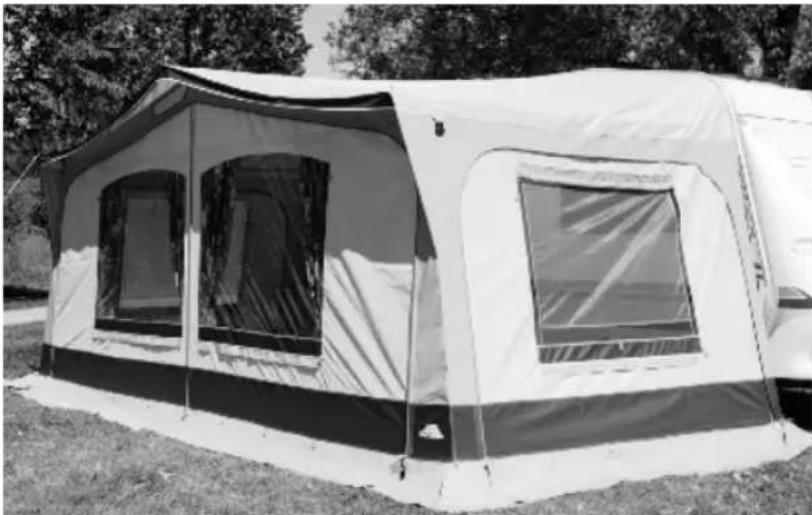

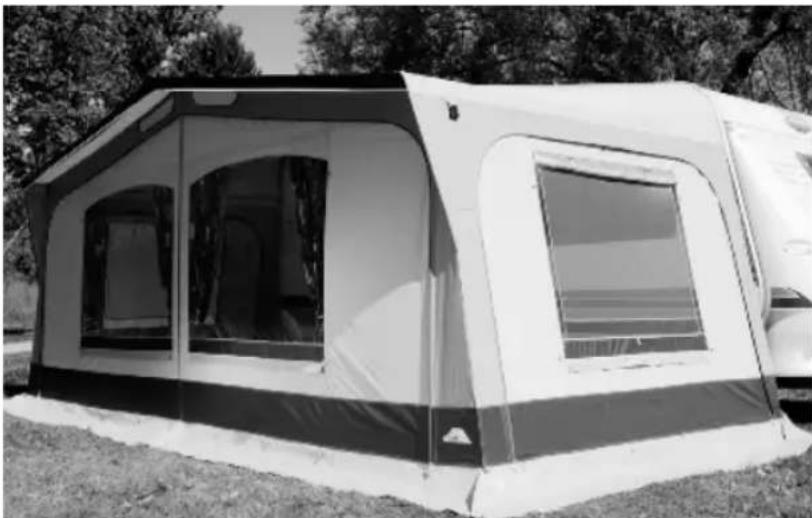

So sieht ihr Zelt aus, wenn Sie den Aufbauhinweisen gefolgt sind. Je better und strammer Ihr Zelt aufgebaut ist,esto unanfalliger ist es bei Wind und Regenwetter.

falsch:

Bitte urteilen Sie selbst. Bei dieser Ausführung reicht ein Windstoß um Nähte zerreisen zu halten oder es entstehen bei Regen Wassersäcke im Dach. Ist das Dachmaterial einmal gehehnt bildet es sich nicht wieder zugrück, da halten nachträglich auch keine Zusatzstangen. Lassen Sie es nicht soweitkommen!

www.dwt-zelte.com

Vorzelte

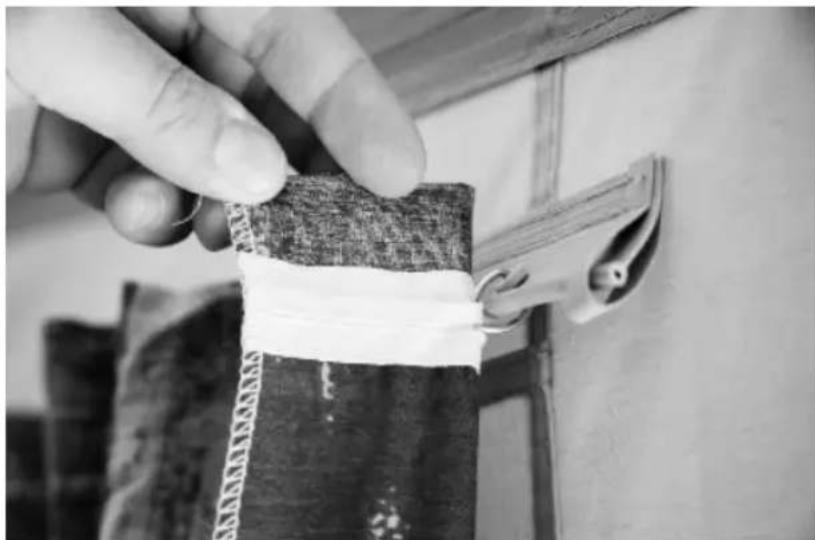

Die Gardinenrollchen werden im Abstand von ca. 10 cm durch die Schlaufen gezogen und am Gardinenkeder befestigt.

richtig:

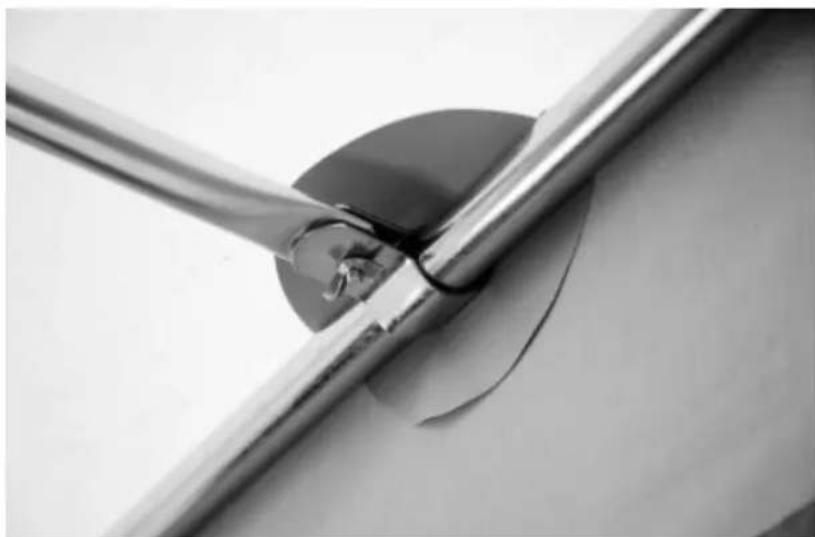

Montieren Sie die zusätzlichen Dachstangen Dort, wo bereits ein Scheuerschutz eingenaht ist.

Die Windecken an Bug und Heckseite werden im Boden befestigt.

www.dwt-zelte.com

richtig:

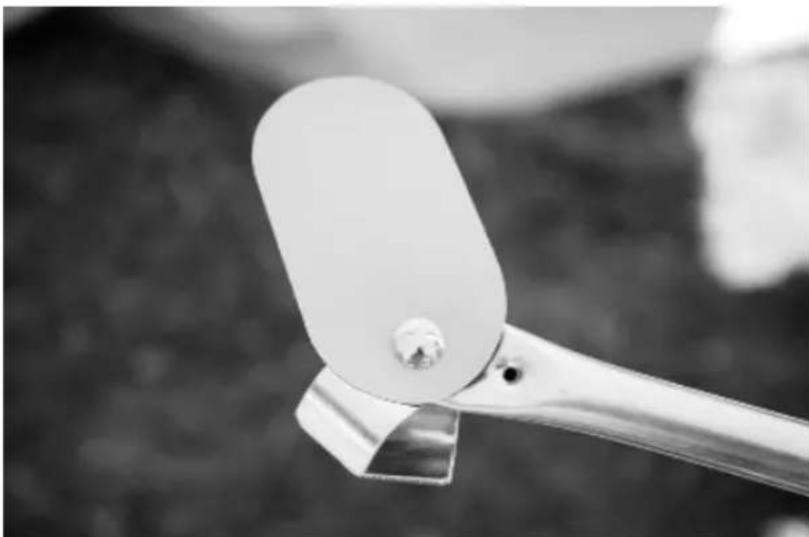

Der mitgelieferte Scheuerschutz wird um die Stange gelegt und die Schelle darunter montiert. Dadurch wird das Gewebe der Vorderwand und Seitenwand vor früherzeitigem Abrieb geschützt. Kontrollieren Sie diese Befestigungen regelmäßig und wechseln Sie diesen Scheuerschutz nach Bedarf aus.

rlichtig:

Die Abspannleinen geben dem Zelt noch mehr Stabilität. Befestigen Sie die Leine am Gestängewinkel.

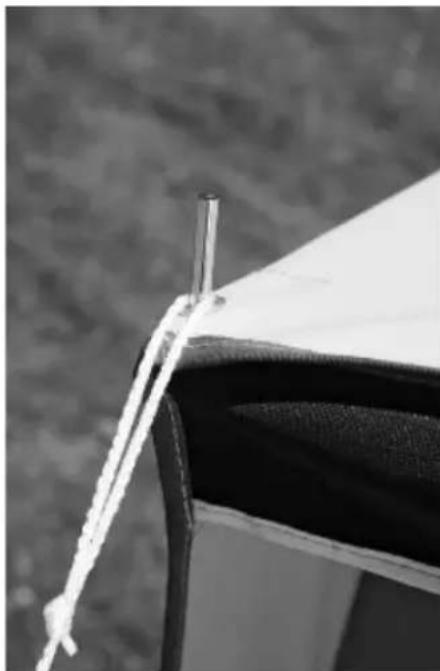

falsch:

Die Leine beschädigt das Dachmaterial, verbiegt den Winkel.

www.dwt-zelte.com

Vorzelte

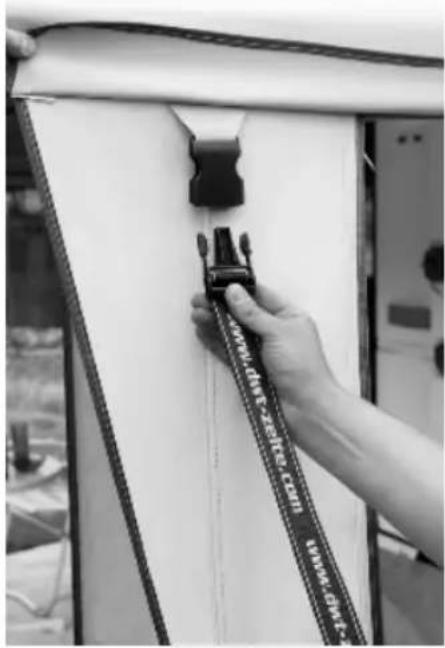

Alternative prüfen Sieitte,ob bei Ihrem Modell bereits der Sicherheitsgurt plus eingesetzt werden kann. Dieser ersetzt auf keinen Fall die ordentliche Bodenabspannung, sondern soll zusätzlich eingesetzt werden.

Awnings

(betreft alle modellen)
