Vielen Dank, dass Sie sich für das Oberarmblutdruckmessgerät visomat® comfort eco (nachfolgend auch als Gerät bezeichnet) entschieden haben.

Dieses Gerät wird Patienten mit labilem Blutdruck zur häuslichen Blutdruckkontrolle und Therapieunterstützung empfohlen.

visomat® comfort eco wendet die oszillometrische Methode zur Messung von Blutdruck und Pulsrate am Oberarm an.

Die Manschette wird entsprechend der Abbildung auf der Manschette zuerst am Oberarm angelegt und dann mit dem Gerät verbunden. Nach Drücken der Start/Stop-Taste beginnt das System mit dem automatischen Druckaufbau. In kürzester Zeit registriert das Gerät die kleinen Oszillationen innerhalb der Manschette, die durch das Erweitern und Zusammenziehen der Arterien im Arm (Herzschlag) entstehen. Der automatische Druckaufbau stoppt in der Regel ca. 40 mmHg über dem systolischen Wert (Fuzzy logic). Danach beginnt durch Entlüften der eigentliche Messvorgang. Die Amplitude jeder Druckwelle wird in Millimeter Quecksilber gemessen, umgewandelt und auf dem LCD als digitaler Wert angezeigt.

Das Gerät bietet neben der Angaben von Systole, Diastole und Puls eine Datum/Uhrzeit-Funktion sowie zusätzliche Anzeigen zur Feststellung unregelmäßiger Pulse sowie des Pulsdruckes. Unregelmäßige Pulse können sowohl ein Hinweis auf Herzrhythmusstörungen aber auch auf Unruhen während der Messung sein. Der Pulsdruck gibt Hinweise auf die Dehnbarkeit der Blutgefäße. Ein Wertespeicher speichert die jeweils letzten 60 Messergebnisse zum Vergleich.

Diese Anleitung soll dem Benutzer helfen, das Blutdruckmessgerät sicher und effizient anzuwenden. Sie muss mit dem Produkt aufbewahrt und ggf. weitergegeben werden.

Das Gerät muss entsprechend den in dieser Anleitung enthaltenen Verfahren verwendet werden und darf nicht für andere Zwecke eingesetzt/benutzt werden. Lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Gerät verwenden.

A

1. Wichtige Patientenhinweise

• Das Gerät ist auf die nichtinvasive Messung des systolischen und diastolischen Blutdrucks am Oberarm sowie die Bestimmung der Pulsrate bei Erwachsenen ausgerichtet, d.h. ab Alter 15 und höher. Blutdruckmessungen an Kindern bedürfen besonderer Kenntnisse! Konsultieren Sie Ihren Arzt, wenn Sie den Blutdruck eines Kindes messen möchten. Auf keinen Fall darf das Gerät bei einem Säugling angewendet werden.
• Die mitgelieferte Standardmanschette ist auf einen Oberarmumfang von 22–32 cm ausgelegt. Für Armumfänge von 32–42 cm ist optional eine größere Manschette erhältlich (siehe Seite DE-23 Zubehör).
• Die Messergebnisse von automatisch messenden Blutdruckmessgeräten können durch Schwangerschaft, Herzrhythmusstörungen oder Arteriosklerose verfälscht werden. Führen sie eine Blutdruck-Selbstkontrolle in Absprache mit Ihrem Arzt durch.
• Auf keinen Fall darf die Manschette auf oder über einer kritischen Stelle, z.B. Wunde, Aneurysma etc. angelegt werden, Verletzungsgefahr! Eine Versorgung durch einen intravaskularen Zugang (Infusion) könnte unter Umständen unterbrochen werden.
• Stellen Sie sicher, dass der Luftschlauch nicht geknickt wird. Ein geknickter Luftschlauch kann das Entlüften der Manschette verhindert und damit den Blutfluss im Arm zu lange unterbrechen.
• Das Gerät enthält Kleinteile, die von Kindern verschluckt werden könnten. Gerät daher nicht unbeaufsichtigt Kindern überlassen. Durch den Luftschlauch besteht die Gefahr des Strangulierens. Beachten Sie die Hinweise zur Handhabung der Manschette, um dieses Risiko zu vermeiden.
• Auf der Seite einer Brustamputation bei gleichzeitiger Entfernung der Lymphknoten der Achselhöhle darf keine Blutdruckmessung erfolgen.

DE-4DE-5

SicherheitshinweiseSicherheitshinweise

A

• Selbstmessung bedeutet noch keine Therapie. Verändern Sie auf keinen Fall von sich aus die vom Arzt verschriebene Dosierung der Arzneimittel.
• Beachten Sie vor Ihren Selbstmessungen das Kapitel „Wichtige Anwendungshinweise“ Seite DE-9.

2. Wichtige technische Hinweise

• Eine gleich bleibend gute Stromversorgung Ihres Gerätes ist für störungsfreies Blutdruckmessen notwendig.
• Verwenden Sie nur langlebige Alkaline-Batterien (LR6).
  – Tauschen Sie beim Batteriewechsel immer alle Batterien gleichzeitig aus.
  – Sie benötigen 4 x 1,5 Volt Batterien. Wieder aufladbare Batterien haben nur 1,2 Volt Spannung und sind deshalb ungeeignet.

• Bei Anwendung mit Netzteil verwenden Sie bitte nur das speziell für Medizinprodukte geprüfte Netzteil Type A1.
  – Stellen Sie beim Betrieb mit Netzteil sicher, dass das Gerät jederzeit vom Stromnetz getrennt werden kann.
  – Wird das Gerät längere Zeit nicht benutzt, entfernen Sie bitte die Batterien. Grundsätzlich kann jede Batterie auslaufen.

• Das Gerät darf nur mit Originalersatzteilen betrieben werden. Bei Schäden durch fremdes Zubehör erlischt die Garantie!

• Die Anwendung dieses Gerätes in der Nähe von tragbaren Telefonen, Mikrowellen- oder sonstigen Geräten mit starken elektromagnetischen Feldern kann zu Fehlfunktionen führen. Halten Sie bei der Benutzung einen Mindestabstand von 3 m zu solchen Geräten ein.
• Die Anzeige der Pulsfrequenz ist nicht geeignet zur Kontrolle der Frequenz von Herzschrittmachern. Herzschrittmacher und Blutdruckmessgerät haben in ihrer Wirkungsweise keinen Einfluss aufeinander.

A

Sicherheitshinweise

• Öffnen oder verändern Sie auf keinen Fall das Gerät oder die Manschette, dies ist ein Medizinprodukt (ausgenommen Batteriewechsel). Wenn das Gerät geöffnet war, muss es einer messtechnischen Kontrolle durch eine autorisierte Institution unterzogen werden.
  • Die Manschette darf nur am Arm aufgepumpt werden.
• Bitte halten Sie die vorgesehenen Betriebsbedingungen zur Messung ein. Siehe Technische Daten Seite DE-21.
• Der Aufpump- und Messvorgang kann durch Drücken der Start/Stop-Taste oder durch das Entfernen der Manschette abgebrochen werden. Das Gerät beendet dann das Aufpumpen und entlüftet die Manschette.

Bedienung des Gerätes

B

1. Gerätebeschreibung

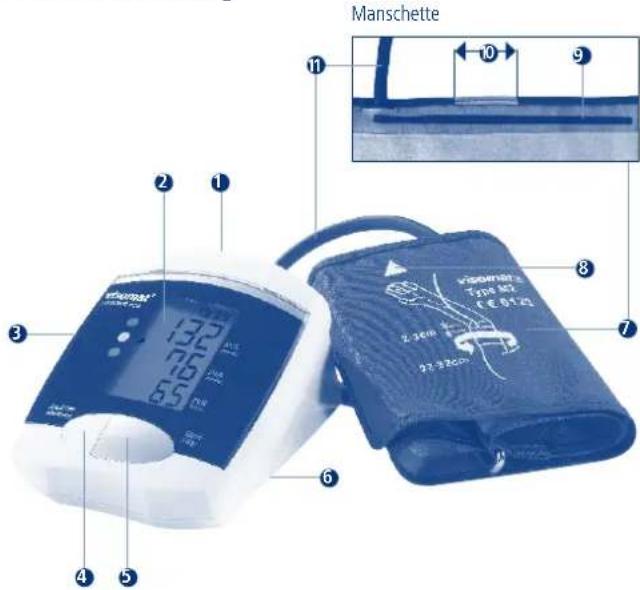

Manschette 132 76 65 2 1 3 6 4 5 8 9 10 11 Vissante Type 102 C E O T C 2.3cm 97.3 cm

① Anschlussbuchse für Netzteil

2 Displayanzeige

3 Luftbuchse/Luftstecker

4 Speicher/Memory-Taste (Speicher-Abruf-Taste)

Start/Stop-Taste

⑥ Batteriefach (Batteriefachdeckel abnehmbar)

Manschette

⑧ Messpfeil für den Armumfang

9 Markierung für Armumfang

10 Arterienmarkierung

Luftschlauch

DE-7

B

1. Kontrollanzeigen

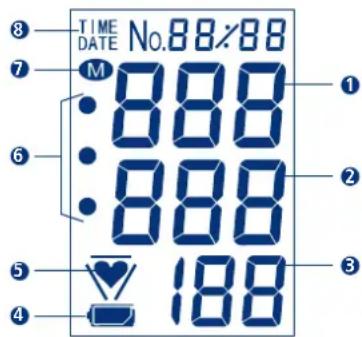

8 TIME DATE No.88×88 7 M 888 6 888 5 188 4

① SYS = Systole
DIA = Diastole
5 PUL 1/min = Puls errechnete Pulsfrequenz pro Minute
4 Batteriekontrollanzeige

5 Pulssignalanzeige bzw. unregelmäßige Pulswellen
6 WHO Einstufung (Seite DE-14)
7 Speicherkennung
8 Speicherplatz oder Datum/Uhrzeit

Fehler- und Errormeldungen (Seite DE-19)

Err-1, -2, -3, -5

DE-8DE-9

Bedienung des GerätesBedienung des Gerät

3. Wichtige Anwendungshinweise

• Alkohol-, Nikotin- oder Koffeingenuss mindestens eine Stunde vor dem Messen einstellen.
• Vor der Messung mindestens 5 Minuten Ruhepause. Je nach Schwere der vorangegangenen Anstrengung kann dies sogar bis zu einer Stunde erfordern.
• Oberarm frei machen, auf keinen Fall darf die Kleidung den Blutfluss in oder aus dem Arm behindern, da dies den Blutdruck an der Messstelle beeinträchtigt.

- Die Körperhaltung muss entspannt sein: - Setzen Sie sich dazu ganz an den Tisch (möglichste Höhe eines Esstisches, kein Couchtisch!) heran. - Lehnen Sie Ihren Rücken an der Stuhlehne an. - Legen Sie Ihren kompletten Unterarm auf, Handinnenfläche weist nach oben - Füße auf den Boden aufstellen, Beine nicht überkreuzen.

- Ruhe während der Messung ist ein absolutes Muss. Störbewegungen, Erschütterungen, Sprechen und starke Atmung beeinträchtigen das Messergebnis und können es verfälschen. Achten Sie auf die Anzeige für unregelmäßige Pulssignale, gegebenenfalls Messung unter besseren Bedingungen wiederholen. - Unübliche Messergebnisse sind gelegentlich mit allen automatisch messenden Blutdruckmessystemen möglich. Überprüfen Sie sich selbst: Haben Sie die oben erwähnten Anwendungshinweise eingehalten? Wiederholen Sie gegebenenfalls die Messung nach einer kurzen Erholung des Blutkreislaufs im Arm, ruhen Sie dazu ca. 3-5 Minuten. Tipp: Bleiben Sie sitzen, Ihr Messgerät schaltet sich ca. 3 Minuten nach einer Messung selbständig ab. Danach empfehlen wir die Wiederholungsmessung.

- Blutdruck ist keine feste Größe. Dieser kann sich bei Patienten innerhalb weniger Minuten um mehr als 20 mmHg nach oben oder unten verändern.

B

- Um Seitendifferenzen auszuschließen und vergleichbare Messergebnisse zu erhalten, ist es wichtig, Blutdruckmessungen immer am gleichen Arm durchzuführen. Besprechen Sie mit Ihrem Arzt, welche Seite er Ihnen für Ihre Messungen empfiehlt.

4. Inbetriebnahme des Gerätes

Legen Sie die beigefügten Batterien in das Gerät ein.

Soll das Gerät mit Netzstrom betrieben werden, muss der Kabelstecker des Netzteiles (nicht im Lieferumfang enthalten) in die Anschlussbuchse des Gerätes eingesteckt werden. Die Batterien werden automatisch abgeschaltet.

Bitte verwenden Sie nur das UEBE Netzteil Typ A1. Siehe Original-Ersatzteile und Zubehör Seite DE-23.

5. Batterien einlegen/wechseln:

• Batteriefach öffnen Deckel des Batteriefaches auf der Unterseite des Gerätes entfernen.
• Batterie einlegen Nehmen Sie die alten Batterien aus dem Gerät und legen Sie die neuen Batterien ein. Achten Sie beim Einlegen auf die richtige Polung (Markierung im Batteriefach).

- Batteriefach schließen Schließen Sie das Batteriefach, indem Sie den Batteriedeckel wieder in das Gerät einklipsen.

Sobald im Display erstmals das Symbol „leere Batterie erscheint, können Sie noch ca. 30 Messungen durchführen. Bitte wechseln Sie in diesem Zeitraum die Batterien.

DE-10DE-11

Bedienung des Gerätes Bedienung des Gerät

6. Datum/Uhrzeit aktivieren und einstellen

Das Gerät verfügt über eine Datum/Uhrzeit-Funktion, die Sie bei Bedarf zuschalten können. Im Auslieferungszustand ist diese Funktion deaktiviert.

Aktivieren der Datum/Uhrzeit-Funktion

Zum Aktivieren der Datum/Uhrzeit-Funktion halten Sie die Start/Stop-Taste gedrückt, bis die Display-Komplettanzeige sichtbar wird, und betätigen Sie zusätzlich die Speicher-Taste. Die Funktion kann auf die gleiche Weise jederzeit wieder deaktiviert werden.

Datum/Uhrzeit einstellen

Auf dem Display erscheint zuerst die vierstellige Jahreszahl (Bild 1). Durch Drücken der Speicher-Taste stellen Sie die Jahreszahl ein. Mit dem Drücken der Start/Stop Taste bestätigen Sie das gewählte Jahr und wechseln zur Einstellung des Datums.

Stellen Sie mit der Speicher-Taste den Monat ein und bestätigen Sie diesen mit der Start/Stop-Taste. Verfahren Sie entsprechend bei der Einstellung des Tages, der Stunden und der Minuten (Bild 2, Bild 3).

Datum/Uhrzeit ändern

Zum Ändern von Datum und Uhrzeit nehmen Sie eine Batterie heraus und warten Sie, bis das Display erloschen ist. Danach können Sie Datum und Uhrzeit wieder neu einstellen.

Ausschalten der Datum/Uhrzeit-Funktion

Zum Ausschalten der Datum/Uhrzeit-Funktion halten Sie die Start/Stop-Taste gedrückt, bis die Display-Komplettanzeige sichtbar wird, und betätigen Sie zusätzlich die Speicher-Taste.

Bei aktivierter Datum/Uhrzeit-Funktion wird die Uhrzeit auch bei abgeschaltetem Gerät im Display angezeigt.

Bild 1

Bild 2

Bild 3

B

7. Anlegen der Manschette

• Oberarm freimachen.
• Schieben Sie die Manschette über den Oberarm, bis die Unterkante der Manschette 2-3 cm oberhalb der Armbeuge liegt (Bild 1, Bild 2).
• Bei Anwendung am linken Arm läuft der Luftschlauch in der Mitte der Armbeuge zum Gerät, damit ist die 4 cm lange Arterienmarkierung automatisch mittig über der Pulsstelle platziert (Bild 3).
• Bei Anwendung am rechten Arm muss die Manschette so weit nach links verdreht werden, bis die Arterienmarkierung auf der Pulsstelle liegt. Der Luftschlauch verläuft dann an der Innenseite des Oberarms (Bild 4).

• Die Manschette soll so fest anliegen, dass noch 2 Finger zwischen Arm und Manschette passen. Tipp:

- winkeln Sie den Arm leicht an - der Oberarmmuskel wird leicht angespannt - dadurch nimmt der Umfang des Armes leicht zu

Bild 1

Bild 2

Bild 3

Bild 4

• Ziehen Sie jetzt das freie Manschettenende straff und schließen den Klettverschluss (Bild 5).
• Prüfen Sie, ob der Messpfeil auf der Manschette innerhalb der „Markierung für Armumfang“ am Manschettenrand liegt.

Bild 5

DE-12DE-13

Bedienung des Gerätes Bedienung des Gerät

• Legen Sie den Arm mit der Manschette locker ausgestreckt auf einen Esstisch und halten Sie ihn während der Messung unbedingt ruhig, sprechen Sie nicht. Die Handinnenfläche weist nach oben.
• Verbinden Sie den Stecker der Manschette mit dem Manschettenanschluss an der linken Seite des Gerätes. Stellen Sie sicher, dass der Stecker ganz in das Gerät eingesteckt ist.
• Das Gerät durch Drücken auf die Start/Stop-Taste einschalten. Folgendes Display wird sichtbar:
• Bei aktivierter Datum/Uhrzeit-Funktion werden diese vor der Messung kurz angezeigt.
• Nach 5 kurzen Pieptönen wird die Manschette auf den notwendigen Druck aufgepumpt.
• Danach beginnt durch Entlüften der eigentliche Messvorgang. Das „♥“ Symbol in der Anzeige blinkt, zusätzlich ertönt ein Piepton für die Pulsfrequenz.
• Das Ende der Messung wird durch einen langen Piepton signalisiert, die Manschette wird automatisch entlüftet.

8. Blutdruck messen

B

• Die ermittelten Werte von Systole, Diastole und Puls sowie der Pulsdruck (PP = Puls Pressure) werden abwechselnd im Display angezeigt.
• Nach ca. 3 Minuten schaltet sich das Gerät automatisch aus.

132 76 65 PP 56

9. WHO Ampelfunktion

Das Gerät stuft die gemessenen Blutdruckwerte nach den Richtlinien der Weltgesundheitsorganisation (WHO) ein. Anhand der Farbfelder neben dem Display können Sie die Einstufung bei jeder Messung ablesen:

— Unterer Punkt (grün) bedeutet Normalwert
– Mittlerer Punkt (gelb) bedeutet Grenzwert*
– Oberer Punkt (rot) bedeutet Hochdruck*

WHO 2003	Systolischer Druck = Oberer Wert mmHg**	Diastolischer Druck = Unterer Wert mmHg**
Rot	ab 140* ab 90*
Gelb	120 bis 139	80 bis 89
Grün	unter 120 unter 80

* Es genügt, wenn bereits einer der Werte erhöht ist.
** Millimeter Hydrargyrum/Quecksilber

Die Einstufung nach WHO wird mit den Messwerten abgespeichert und ist zusammen mit diesen wieder aus dem Speicher abrufbar.

DE-14DE-15

Bedienung des Gerätes Bedienung des Gerät

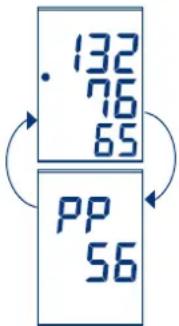

Der Pulsdruck – nicht zu verwechseln mit dem Pulsschlag – gibt Auskunft über die Dehnbarkeit der Blutgefäße. Ein hoher Pulsdruck kann sich negativ auf das Herz-Kreislaufsystem auswirken. Studien belegen, dass das kardiovaskuläre Risiko ansteigt, wenn der Pulsdruckwert dauerhaft größer als 65 mmHg liegt.

Das Herz arbeitet in zwei Phasen, der Kontraktionsphase (Auswurfphase, Systole) und der Erschlaffungsphase (Füllungs- oder Ruhephase, Diastole). Der Druckunterschied zwischen Systole und Diastole wird als Pulsdruck oder Pulsamplitude bezeichnet. Je höher der Pulsdruck ist, desto starrer sind die Gefäße.

hoher Pulsdruck	über 65 mmHg
erhöhter Pulsdruck	55 bis 65 mmHg
normaler Pulsdruck	unter 55 mmHg

Sollte Ihr Pulsdruck dauerhaft über 55 mmHg liegen, sprechen Sie mit Ihrem Arzt.

11. Unregelmäßige Pulswellen

Sollte nach einer Messung das Zeichen für unregelmäßige Pulswellen „♥" blinken, hat das Gerät während der Messung ungleichmäßige Pulse registriert. Dies kann durch Herzrhythmusstörungen, Bewegungsstörungen, Sprechen oder auch durch Tiefenatmung ausgelöst werden. Das Symbol wird mit der jeweiligen Messung abgespeichert.

Häufigeres Erscheinen des Symbols kann durch Herzrhythmusstörungen hervorgerufen werden und muss mit dem behandelnden Arzt abgeklärt werden! Deshalb sollten Messergebnisse mit blinkender Pulsanzeige kritisch angesehen und unter günstigeren Bedingungen wiederholt werden.

B

12. Verwendung des Speichers

Gemessene Ergebnisse werden automatisch im Speicher abgelegt. Der Speicher kann bis zu 60 Ergebnisse und den Durchschnittswert speichern.

Wenn mehr als 60 Messwerte gespeichert sind, wird der älteste Messwert (No. 60) gelöscht, um den neuesten Wert (No. 1) aufzuzeichnen. Um Daten abzurufen, drücken Sie die Speicher-Taste. Der Durchschnittswert der gespeicherten Ergebnisse wird mit „A“ angezeigt, die Werte Systole, Diastole und Puls sowie der Pulsdruck (PP) werden abwechselnd im Display sichtbar.

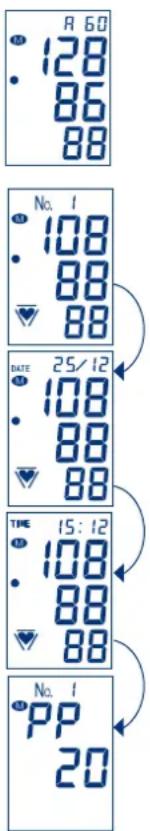

Durch erneutes Drücken der Speicher-Taste erscheinen die zuletzt gemessenen Werte (No. 1). Bei aktivierter Datum/Uhrzeit-Funktion werden Systole, Diastole und Puls abwechselnd mit Speichernnummer, Datum und Uhrzeit angezeigt, danach der Pulsdruck (PP) mit der Speichernnummer.

Durch wiederholtes Drücken der Speicher-Taste werden die weiteren Messwerte aufgerufen.

Die gespeicherten Daten sind etwa 30 Sekunden auf dem Display sichtbar. Danach schaltet sich das Gerät aus.

R 60 128 86 88 No. 1 108 88 88 DATE 25/12 108 88 88 THE 15:12 108 88 88 No. 1 PP 20

DE-16DE-17

Bedienung des Gerätes Bedienung des Gerät

Um einzelne Messwerte zu löschen, rufen Sie mit der Speicher-Taste durch mehrmaliges Drücken den gewünschten Messwert auf. Drücken Sie die Speicher-Taste erneut und halten Sie sie gedrückt, bis die Anzeige zuerst blinkt und dann durch Striche ersetzt wrid.

Um den gesamten Speicher zu löschen, rufen Sie die jeweilige Durchschnittswertanzeige (A) auf, drücken Sie die Speicher-Taste erneut und halten Sie sie gedrückt, bis der Mittelwert zuerst blinkt und dann durch Striche ersetzt wird.

Wenn kein Wert gespeichert ist, sind Striche zu sehen.

C

Was Sie über Blutdruck wissen sollten

1. Der systolische und diastolische Blutdruckwert

Herz- und Blutkreislauf haben die wichtige Aufgabe, alle Organe und Gewebe des Körpers ausreichend mit Blut zu versorgen und Stoffwechselprodukte abzutransportieren. Das Herz zieht sich dazu in regelmäßigem Rhythmus etwa 60-80 mal pro Minute zusammen und dehnt sich wieder aus. Der Druck des strömenden Blutes, der beim Zusammenziehen (Kontraktion) des Herzens auf die Arterienwände entsteht, wird als Systole bezeichnet. Der Druck in der darauf folgenden Erschlaffungsphase, wenn sich das Herz wieder mit Blut füllt, wird als Diastole bezeichnet. Bei Ihrer täglichen Messung ermitteln Sie beide Werte.

2. Warum Sie unterschiedliche Werte messen

Unser Blutdruck reagiert wie ein empfindliches Messinstrument auf äußere und innere Einflüsse. Schon geringfügige Änderungen können auf ihn einwirken. Das macht verständlich, dass häufig beim Arzt oder Apotheker gemessene Werte höher sind als jene, die Sie zu Hause in gewohnter Umgebung erhalten. Aber auch Wetterumschwung, Klimawechsel, körperliche und seelische Belastungen können sich auswirken.

3. Warum regelmäßig Blutdruck messen?

Auch die Tageszeit hat einen Einfluss auf die Höhe des Blutdruckes. Tagsüber sind die Werte meist höher als während der Ruhephasen in der Nacht. Einmalige und unregelmäßige Messungen sagen daher kaum etwas über den tatsächlichen Blutdruck aus. Eine zuverlässige Beurteilung ist nur möglich, wenn regelmäßig Einzelmessungen durchgeführt werden. Besprechen Sie die Messwerte mit Ihrem Arzt.

DE-18

Technische Informationen

D

1. Fehler- und Errormeldungen

Aufgetretener Fehler	Mögliche Ursache Abhilfe
Anzeige Err 1 Der systolische Druck wurde festgestellt, danach fiel jedoch der Manschettendruck auf unter 20 mmHg. Diese Situation tritt ein, wenn nach der Messung des systolischen Blutdruckes der Schlauch abgezogen wurde.Weitere mögliche Ursache: Es wurden keine Pulsationen festgestellt.		Große Undichtigkeit während der Messung.Wenn Steckverbindung O.K., einsenden.
Anzeige Err 2 Unna türliche Druckimpulse beeinträchtigen das Messresultat. Grund: Bewegung des Arms während der Messung (Artefakt).		Ruhe halten.
Anzeige Err 3 Das Aufpumpen der Messung dauert zu lange. Die Manschette sitzt nicht richtig oder der Schlauchanschluss ist nicht dicht.		Wenn beides nicht zutrifft, einsenden. Bei mehrmaligem Auftreten Service-Telefon anrufen.
Anzeige Err 5 Das Gerät hat eine nicht akzeptable Differenz zwischen systolischem und diastolischem Druck festgestellt. Plausibilitäts-Prüfung der Messergebnisse. Hier werden Werte wie z.B. 160/140 durch das Gerät hinterfragt.		Eine weitere Messung vornehmen und dabei sorgfältig den Anweisungen folgen. Bei weiterhin ungewöhnlichen Messergebnissen bitte an den Arzt wenden.
Anzeige HI Aufpumpdruck über 300 mmHg oder Puls über 200, Gerät kann Puls nur von 40-200 anzeigen, evtl. Arrhythmien, Atmungsarrhythmien.		Arrhythmien – nach 5 Minuten Ruhe Messung wiederholen. Atmungsarrhythmien – nach 5 Minuten Ruhe Messung wiederholen, flach atmen. Evtl. mit Arzt abklären.

DE-19

D

Aufgetretener Fehler	Mögliche Ursache	Abhilfe
Anzeige LO	Puls unterhalb von 40, Gerät kann Puls nur von 40-200 anzeigen.	Messung nach 3-5 Minuten Ruhe wiederholen. Aussetzende Pulstöne? Dem Piepsignal genau zuhören, evtl. mit Arzt abklären.
	Herzrhythmusstörungen, Bewegungsstörungen, Zittern, Wackeln (Artefakte), Tiefenatmung etc.	Messung nach 3-5 Minuten Ruhe wiederholen. Eventuelle Einflüsse (je nach Schwere der Arrhythmien) auf die Messergebnisse müssen mit dem Arzt besprochen werden!
Messwerte sind zu hoch	Wurde die nötige Ruhe vor der Messung eingehalten?	Wiederholen Sie die Messung nach ca. 3 -5 min Pause.- Bewegen Sie den Arm nicht- Sprechen Sie nicht
	Wurde die richtige Manschettengröße gewählt?	Zu kleine Manschetten führen zu überhöhten Anzeigen der Blutdruckwerte. Messen Sie Ihren Armumfang in der Mitte des Oberarms.
Messwerte zu niedrig	Zu große Oberarmmanschette.	Standardmanschette verwenden. Armumfang prüfen.
Ungewöhnliche Messwerte	Bewegen bzw. Sprechen während der Messung, Ruhezeit nicht eingehalten. Füße evtl. überkreuzt, Rauchen oder Kaffeegenuss.	Bedingungen prüfen und Messung wiederholen. Anwendungshinweise Seite DE-8 beachten.
Nach Einschalten erscheint keine Anzeige	Batterien falsch eingelegt?	Position Batterien überprüfen.
	Batterien leer?	Batterien austauschen
	Batteriefach verschmutzt?	Batteriefach reinigen.
Messung wird abgebrochen	Batterien leer?	Batterien austauschen.

DE-20DE-21

Technische InformationenTechnische Inform Dener

2. Kundendienst

Eine Reparatur des Gerätes darf nur durch den Hersteller oder eine ausdrücklich dazu ermächtigte Stelle erfolgen.

Bitte wenden Sie sich an:

UEBE Medical GmbH

Zum Ottersberg 9

97877 Wertheim, Deutschland

Tel.-Nr.: +49 (0) 9342/924040

Fax-Nr.: +49 (0) 9342/924080

E-mail: [e-mail]

Internet: www.uebe.com

1. Technische Daten

Gerätetyp: Digitales Automatikgerät mit Elektropumpe zur Blutdruckmessung am Oberarm
Gerätemaß: L = 162 mm x B	= 110 mm x H = 80 mm
Gewicht: 320 g ohne Batterien
Anzeige: LCD-Anzeige (Flüssigkristallanzeige) für Messwerte und Kontrollanzeigen
Speicher: 60 Messwerte (automatische Speicherung) und Mittelwert (A)
Messverfahren:	Oszillometrische Bestimmung von Systole, Diastole und Puls
Referenzverfahren der klinischen Prüfung:	Auskultatorische Messung
Aufpumpdruck:	Fuzzy logic gesteuert

D

Druckanzeigebereich: 0-300 mmHg
Messbereich: Systolisch: 40-2	50 mmHgDiastolisch: 30-150 mmHgPulsmessung: 40-200 Puls/min
Fehlergrenzen: Blutdruckmessung: entspricht EN 1060 Teil 3Druckmessung: ± 3 mmHgPulsmessung: ± 5 %
Seriennummer: Auf dem Gerät befindet sich eine SeriennummerSNwelche das Gerät eindeutig identifiziert.
Stromversorgung: Batterietyp	4 x 1,5 V Mignon-Zellen Alkali-Mangan(LR 6) oder Lithium (FR 6), Lebensdauer: Mehr als800 Messungen in 2 Jahren
	Optional: stabilisiertes Netzteil Type A1, Ausgang 6VDC, Minimum 600 mA
Manschette: Manschette Type	M2 (für Armumfang 22-32 cm)Oder optionalManschette Type L2 (für Armumfang 32-42 cm)
Betriebsbedingungen: Umgebungstemperatur 10 bis 40 °CRel. Luftfeuchtigkeit bis 85% nicht kondensierendLuftdruck 700 bis 1040 hPa
Lager- undTransportbedingungen:	Umgebungstemperatur -20 bis +50 °CRel. Luftfeuchtigkeit bis 85 % nicht kondensierendLuftdruck 700 bis 1040 hPa
Luftablassventil: Elektronisch geregelt
Automatische Abschaltung:	ca. 3 Minuten nach Messende
Schutzklasse IP:	IP 20: Geschützt gegen feste Fremdkörper mitDurchmesser ab 12,5 mm, kein Schutz gegen Wasser.
Zu erwartendeBetriebslebensdauer:	5 Jahre
Klassifikation:	Interne Stromversorgung durch Batterie.

DE-22DE-23

Technische InformationenTechnische Inform Dener

4. Original-Ersatzteile und Zubehör:

Folgende Original-Ersatzteile bzw. Zubehör können Sie über den Fachhandel erhalten:

Manschette M2 (für Armumfang 22-32 cm)

Art.Nr. 2402501

PZN 3088490

Manschette L2 (für Armumfang 32-42 cm)

Art.Nr. 2402502

PZN 7333408

Netzteil Type A1

Art. Nr. 2401020

PZN 3558547

Technische Änderungen vorbehalten.

Hersteller:

UEBE Medical GmbH

Zum Ottersberg 9

97877 Wertheim, Deutschland

D

Technische Informationen

5. Messtechnische Kontrolle

(vormals Eichung)

Generell wird eine messtechnische Kontrolle im Abstand von 2 Jahren empfohlen. Fachliche Benutzer sind in Deutschland allerdings gemäß „Medizinprodukte-Betreiberverordnung“ dazu angehalten.

Diese kann entweder durch die UEBE Medical GmbH, eine für das Messwesen zuständige Behörde oder durch autorisierte Wartungsdienste erfolgen. Bitte beachten Sie dazu Ihre nationalen Vorgaben.

Zuständige Behörden oder autorisierte Wartungsdienste erhalten auf Anforderung eine „Prüfanweisung zur messtechnischen Kontrolle“ vom Hersteller.

Achtung: Ohne Erlaubnis des Herstellers dürfen an diesem Gerät keine Veränderungen, z.B. Öffnen des Gerätes (ausgenommen Batterieaustausch) vorgenommen werden.

DE-24

Allgemeine Bestimmungen

E

1. Zeichenerklärung

CE 0123

Dieses Produkt hält die Richtlinie 93/42/EWG des Rates vom 5. September 2007 über Medizinprodukte ein, die am 21. März 2010 in Kraft getreten ist und trägt das Zeichen CE 0123 (TÜV SÜD Product Service GmbH).

Schutzgrad gegen elektrischen Schlag: TYP BF

Gebrauchsanleitung beachten

Lager- und Transportbedingungen Umgebungstemperatur -20 bis +50 °C

vor Feuchtigkeit schützen Rel. Luftfeuchtigkeit bis 85 %

Trocken halten

Hersteller

Netzteilangaben:

Bei Verwendung des optional erhältlichen Netzteils:

Schutzklasse II (doppelte Isolierung)

Innenliegende Sicherung

Nur im Haus verwenden

Polarität innen Plus

DE-25

E

Allgemeine Bestimmungen

2. Entsorgung

Batterien und technische Geräte gehören nicht in den Hausmüll, sondern müssen bei den entsprechenden Sammel- bzw. Entsorgungsstellen abgegeben werden.

DE-26

Pflege des Gerätes

F

• Das Gerät enthält empfindliche Teile und muss vor starken Temperaturschwankungen, Luftfeuchtigkeit, Staub und direktem Sonnenlicht geschützt werden.
• Das Gerät ist nicht stoß- oder schlagfest. Wir empfehlen nach größeren Stürzen oder Schlägen die Unversehrtheit und Genauigkeit der Displayanzeige überprüfen zu lassen.
  • Das Gerät ist nicht wasserdicht.
• Falls das Gerät bei der Benutzung verschmutzt, verwenden Sie ein weiches, trockenes Tuch, um das Gerät zu reinigen. Verwenden Sie kein Benzin, Verdünner oder andere starke Lösungsmittel.
• Manschette nicht schrubben oder in der Maschine waschen. Falls die Manschette bei der Benutzung verschmutzt, verwenden Sie zur Reinigung ein synthetisches Reinigungsmittel und reiben Sie die Oberfläche sanft.
• Wenn das Gerät geöffnet war, muss es einer messtechnischen Kontrolle durch eine autorisierte Institution unterzogen werden.
• Vergewissern Sie sich, dass keine Flüssigkeit in den Luftschlauch gelangt. Gründlich trocknen lassen.

DE-27

Garantieleistungen

Das Gerät wurde mit aller Sorgfalt hergestellt und geprüft. Für den Fall, dass es trotzdem bei Auslieferung Mängel aufweisen sollte, geben wir eine Garantie zu den nachfolgenden Konditionen:

1. Während der Garantiezeit von 3 Jahren ab Kaufdatum beheben wir solche Mängel nach unserer Wahl und auf unsere Kosten in unserem Werk durch Reparatur oder Ersatzlieferung eines mangelfreien Gerätes. Die Kosten der Rücksendung des Gerätes in unser Werk trägt der Einsender. Unfrei zurück gesendete Reklamationen werden von UEBE nicht angenommen.

2. Nicht unter die Garantie fallen die normale Abnutzung von Verschleißteilen oder Schäden, die durch Nichtbeachtung der Gebrauchsanleitung, unsachgemäße Handhabung (z.B. ungeeignete Stromquellen, Bruch, ausgelaufene Batterien) und/oder Demontage des Gerätes durch den Käufer entstehen. Ferner werden durch die Garantie keine Schadenersatzansprüche gegen uns begründet.

3. Garantieansprüche können nur in der Garantiezeit und durch Vorlage des Kaufbeleges geltend gemacht werden. Im Garantiefall ist das Gerät zusammen mit dem Kaufbeleg und Beschreibung der Reklamation zu senden an

UEBE Medical GmbH

Service-Center

Zum Ottersberg 9

97877 Wertheim

Deutschland

Die Kosten der Rücksendung des Gerätes in unser Werk trägt der Einsender. Unfrei zurück gesendete Reklamationen werden von UEBE nicht angenommen.

1. Die gesetzlichen Mängelansprüche des Käufers gegen den Verkäufer gemäß § 437 BGB werden durch die Garantie nicht eingeschränkt.

Bitte beachten Sie:

Im Garantiefall bitte unbedingt den Kaufbeleg beilegen.

DE-28

visomat und UEBE sind international geschützte Warenzeichen der

UEBE Medical GmbH

Zum Ottersberg 9

97877 Wertheim

Germany

Phone: [phone]

Fax: [phone] / 92 40 80

E-Mail: [e-mail]

Internet: www.uebe.com

Technische Änderungen vorbehalten.

Nachdruck auch auszugsweise untersagt.
