Produkttyp	Hochdruckreiniger
Marke	Kärcher
Modell	K5 Full Control
Stromversorgung	230 V ~ 50 Hz
Anschlussleistung	2,1 kW
Betriebsdruck	12,5 MPa
Maximal zulässiger Druck	14,5 MPa
Wasserdurchfluss	7,5 L/min
Maximaler Durchfluss	8,3 L/min
Reinigungsmitteldurchfluss	0,3 L/min
Max. Eingangsdruck	1,2 MPa
Max. Zulauftemperatur	40 °C
Max. Saughöhe	0,5 m
Abmessungen (L x B x H)	411 x 305 x 584 mm
Betriebsgewicht	14,0 kg
Schalldruckpegel	76 dB(A)
Vibrationswert	3,7 m/s²
Schutzklasse	I
Schutzart	IP X5
Netzschutz	10 A (träge)
Lieferumfang	Full Control Hochdruckpistole, Vario Power Lanze, Rotordüse, Plug 'n' Clean Reinigungsmittelflasche, Hochdruckschlauch, Netzkabel
Hauptfunktionen	Full Control System mit LED-Druckanzeige, 4 Stufen (MIX, SOFT, MEDIUM, HARD), Vario Power Lanze, Rotordüse, Plug 'n' Clean Reinigungsmittelfunktion, integrierte Aufbewahrung
Wartung und Reinigung	Regelmäßige Reinigung des Wasserzulaufsiebs, Austausch der AAA-Batterien der Pistole (2x), Frostschutz
Sicherheit	Hauptschalter, Pistolenverriegelung, Entlastungsventil, Druckschalter, Motorschutzschalter
Ersatzteile und Reparierbarkeit	Verwendung von Original KÄRCHER Zubehör und Ersatzteilen, Reparaturen durch autorisierten Kundendienst
Allgemeine Informationen	Nur für den privaten Gebrauch, CE-konform, Garantie gemäß Händlerbedingungen

Häufig gestellte Fragen - K5 Full Control Kärcher

Wie entlüfte ich das Gerät vor dem Gebrauch?

Schalten Sie den Schalter auf I/ON, entriegeln Sie den Pistolenhebel, betätigen Sie ihn und lassen Sie das Gerät laufen, bis das Wasser blasenfrei austritt (max. 2 Minuten). Lassen Sie den Hebel los und verriegeln Sie ihn.

Was tun, wenn das Gerät keinen Druck aufbaut?

Überprüfen Sie die Einstellung der Lanze, den Wasserdurchfluss, reinigen Sie das Sieb des Wasserzulaufs und entlüften Sie das Gerät. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie verwende ich Reinigungsmittel mit dem K5 Full Control?

Verwenden Sie die Vario Power Lanze, drehen Sie sie auf die Position 'MIX', bis die LED MIX leuchtet. Setzen Sie die Plug 'n' Clean Flasche in die vorgesehene Aufnahme ein. Sprühen Sie auf die trockene Oberfläche, lassen Sie es einwirken und spülen Sie dann mit Hochdruck ab.

Warum leuchtet die LED-Anzeige der Pistole nicht?

Die Batterien (2x AAA) sind wahrscheinlich leer. Öffnen Sie das Batteriefach durch Drücken des Schiebers, ersetzen Sie die Batterien unter Beachtung der Polarität und schließen Sie es wieder.

Wie schütze ich das Gerät vor Frost?

Entleeren Sie das Gerät vollständig: Trennen Sie die Wasserversorgung, entfernen Sie die Lanze, schalten Sie den Schalter auf I/ON, betätigen Sie den Pistolenhebel, bis kein Wasser mehr kommt (ca. 1 Minute). Lagern Sie es an einem frostfreien Ort.

Welche Lanze verwende ich für die Autoreinigung?

Verwenden Sie die Vario Power Lanze, eingestellt auf Stufe MEDIUM (LED MEDIUM leuchtet). Halten Sie einen Abstand von mindestens 30 cm ein, um Lackschäden zu vermeiden.

Wie schließe ich das Gerät an die Wasserleitung an?

Schließen Sie den Wasserschlauch an den Geräteanschluss und dann an den Wasserhahn an. Öffnen Sie den Wasserhahn vollständig. Verwenden Sie einen Kunststoffkuppler oder KÄRCHER-Kuppler, um die Pumpe nicht zu beschädigen.

Was tun bei Druckschwankungen?

Reinigen Sie die Hochdruckdüse: Entfernen Sie Schmutz aus der Öffnung mit einer Nadel und spülen Sie sie mit Wasser. Überprüfen Sie auch die Wassermenge.

Wie reinige ich das Sieb des Wasserzulaufs?

Trennen Sie das Gerät vom Netz, entfernen Sie den Wasserzulaufanschluss, nehmen Sie das Sieb mit einer Flachzange heraus, reinigen Sie es unter fließendem Wasser und setzen Sie es wieder ein.

Wie ist die Garantie für das Gerät?

Die Garantie deckt Material- und Verarbeitungsfehler für die gesetzliche Dauer (je nach Land) ab. Für Reklamationen wenden Sie sich an Ihren Händler oder den autorisierten Kundendienst mit Ihrem Kaufbeleg.

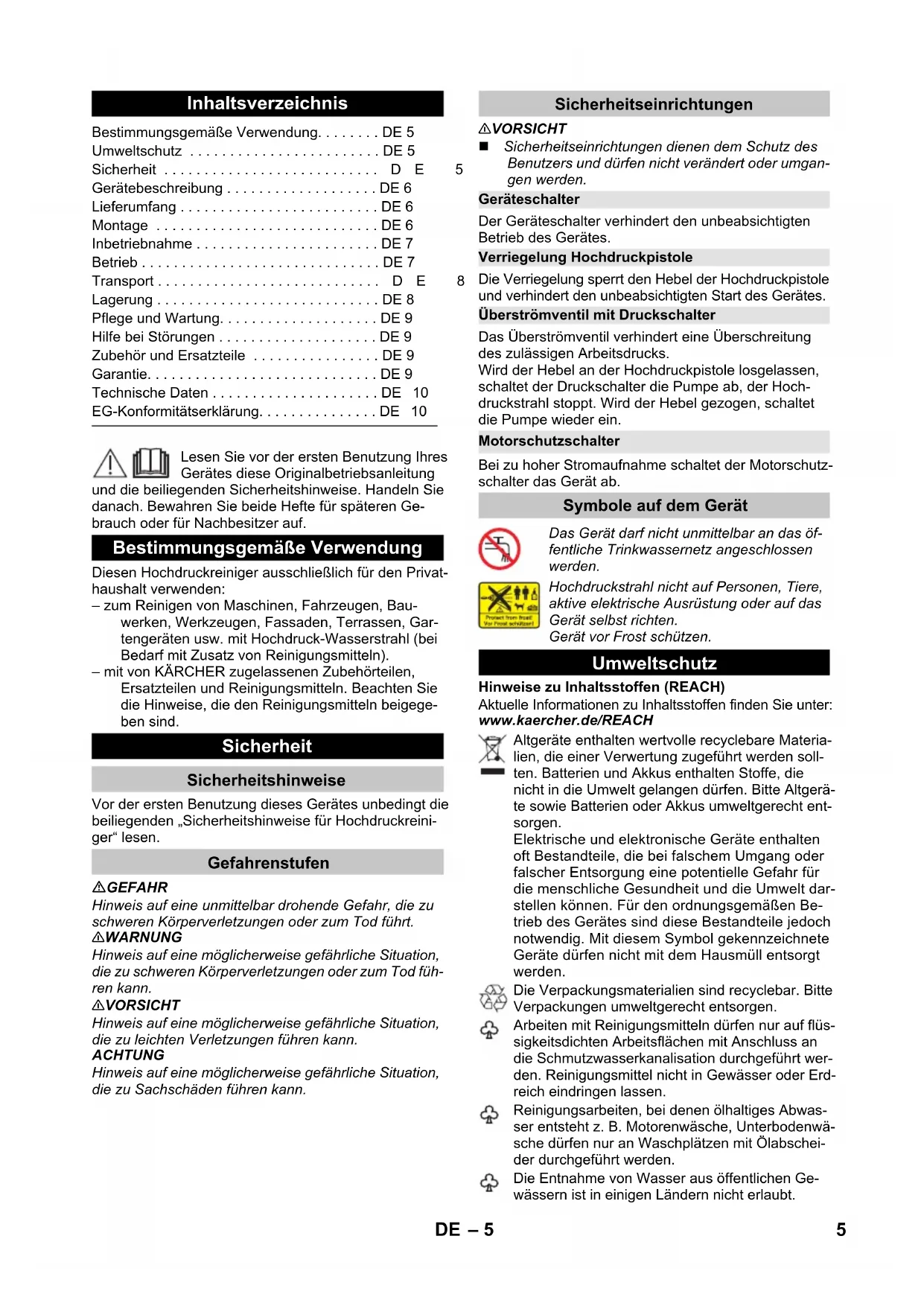

BEDIENUNGSANLEITUNG K5 Full Control Kärcher

Bestimmungsgemäße Verwendung.	DE 5
Umweltschutz	DE 5
Sicherheit	D E
Gerätebeschreibung	DE 6
Lieferumfang	DE 6
Montage	DE 6
Inbetriebnahme	DE 7
Betrieb	DE 7
Transport	D E
Lagerung	DE 8
Pflege und Wartung	DE 9
Hilfe bei Störungen	DE 9
Zubehör und Ersatzteile	DE 9
Garantie	DE 9
Technische Daten	DE 10
EG-Konformitätserklärung	DE 10

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung und die beiliegenden Sicherheitshinweise. Handeln Sie danach. Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf.

Bestimmungsgemäße Verwendung

Diesen Hochdruckreiniger ausschließlich für den Privathaushalt verwenden:

– zum Reinigen von Maschinen, Fahrzeugen, Bauwerken, Werkzeugen, Fassaden, Terrassen, Gartengeräten usw. mit Hochdruck-Wasserstrahl (bei Bedarf mit Zusatz von Reinigungsmitteln).

– mit von KÄRCHER zugelassenen Zubehörteilen, Ersatzteilen und Reinigungsmitteln. Beachten Sie die Hinweise, die den Reinigungsmitteln beigegeben sind.

Sicherheit

Sicherheitshinweise

Vor der ersten Benutzung dieses Gerätes unbedingt die beiliegenden „Sicherheitshinweise für Hochdruckreiniger“ lesen.

Gefahrenstufen

⚠GEFAHR

Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

⚠️WARNUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen kann.

△VORSICHT

Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.

Sicherheitseinrichtungen

△VORSICHT

■ Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht verändert oder umgangen werden.

Geräteschalter

Der Geräteschalter verhindert den unbeabsichtigten Betrieb des Gerätes.

Verriegelung Hochdruckpistole

8 Die Verriegelung sperrt den Hebel der Hochdruckpistole und verhindert den unbeabsichtigten Start des Gerätes.

Überströmventil mit Druckschalter

Das Überströmventil verhindert eine Überschreitung des zulässigen Arbeitsdrucks.

Wird der Hebel an der Hochdruckpistole losgelassen, schaltet der Druckschalter die Pumpe ab, der Hochdruckstrahl stoppt. Wird der Hebel gezogen, schaltet die Pumpe wieder ein.

Motorschutzschalter

Bei zu hoher Stromaufnahme schaltet der Motorschutzschalter das Gerät ab.

Symbole auf dem Gerät

Das Gerät darf nicht unmittelbar an das öffentliche Trinkwassernetz angeschlossen werden.

Hochdruckstrahl nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst richten.

Gerät vor Frost schützen.

Umweltschutz

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Altgeräte enthalten wertvolle recyclebare Materialien, die einer Verwertung zugeführt werden sollten. Batterien und Akkus enthalten Stoffe, die nicht in die Umwelt gelangen dürfen. Bitte Altgeräte sowie Batterien oder Akkus umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten oft Bestandteile, die bei falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Gerätes sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Arbeiten mit Reinigungsmitteln dürfen nur auf flüssigkeitsdichten Arbeitsflächen mit Anschluss an die Schmutzwasserkanalisation durchgeführt werden. Reinigungsmittel nicht in Gewässer oder Erdreich eindringen lassen.

Reinigungsarbeiten, bei denen ölhaltiges Abwasser entsteht z. B. Motorenwäsche, Unterbodenwäsche dürfen nur an Waschplätzen mit Ölabscheider durchgeführt werden.

Die Entnahme von Wasser aus öffentlichen Gewässern ist in einigen Ländern nicht erlaubt.

Gerätebeschreibung

In dieser Betriebsanleitung wird die maximale Ausstattung beschrieben. Je nach Modell gibt es Unterschiede im Lieferumfang (siehe Verpackung).

Abbildungen siehe Ausklappseite 4

1 Kupplung für Wasseranschluss

2 Wasseranschluss mit eingebautem Sieb

3 Hochdruckschlauch

4 Schlauchführung

5 Aufbewahrung für Strahlrohre

6 Aufbewahrung / Parkposition für Hochdruckpistole

7 Anschluss für Plug 'n' Clean Reinigungsmittel

8 Tragegriff

9 Transportgriff, ausziehbar

10 Schlauchhalter

11 Hochdruckanschluss

12 Geräteschalter „0/OFF“ / „I/ON“

13 Netzanschlussleitung mit Netzstecker

14 Zubehörfach

15 Haken für Netzbefestigung

16 Netz für Zubehörfach

17 Transportrad

18 Standfuß mit Tragegriff

19 Full Control Hochdruckpistole

20 Batteriefach

21 LED Druckanzeige MIX / 1 - SOFT / 2 - MEDIUM / 3 - HARD

22 Verriegelung Batteriefach

23 Verriegelung Hochdruckpistole

24 Taste zum Trennen des Hochdruckschlauches von der Hochdruckpistole

25 Full Control Strahlrohr Dreckfräser Für hartnäckige Verschmutzungen Druckstufe: HARD

26 Full Control Strahlrohr Vario Power Für die gängigsten Reinigungsaufgaben Druckstufen: HARD / MEDIUM / SOFT / MIX

* Optionales Zubehör

27 Plug 'n' Clean Reinigungsmittelflasche mit Verschlussdeckel

** nicht im Lieferumfang

28 Wasserzulaufschlauch

Lieferumfang

Der Lieferumfang des Gerätes ist auf der Verpackung abgebildet. Beim Auspacken den Inhalt auf Vollständigkeit prüfen.

Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte ihren Händler.

Zusätzlich erforderlich

→ Gewebeverstärkter Wasserschlauch mit handelsüblicher Kupplung.

– Durchmesser mindestens 1/2 Zoll (13 mm)

– Länge mindestens 7,5 m

Sonderzubehör

Sonderzubehör erweitert die Nutzungsmöglichkeiten Ihres Gerätes. Nähere Informationen dazu erhalten Sie bei Ihrem KÄRCHER-Händler.

Montage

Abbildungen siehe Ausklappseite 3

Dem Gerät lose beigelegte Teile vor Inbetriebnahme montieren.

Dazu werden die mitgelieferten Schrauben und ein Kreuzschlitz-Schraubendreher PH 2 benötigt.

Standfuß montieren

Abbildung A

→ Standfuß einstecken.
→ Beiliegende Dübel bis zum Anschlag in die Bohrun-gen stecken.
→ Standfuß mit den beiliegenden Schrauben sichern.

Aufbewahrung für Strahlrohre montieren

Abbildung B

→ Aufbewahrung für Strahlrohre einhängen.
→ Aufbewahrung für Strahlrohre mit zwei Schrauben sichern.

Transportgriff montieren

Abbildung C

→ Transportgriff aufstecken.
→ Transportgriff mit zwei Schrauben sichern.

Netz am Zubehörfach anbringen

Abbildung D

→ Netz in die in der Abbildung gezeigten Haken einhängen.

Hochdruckschlauch abwickeln

→ Hochdruckschlauch komplett abwickeln und mögliche Schlaufen und Verwirrungen lösen.

Hochdruckschlauch durch Schlauchführung stecken

Abbildung E

→ Entwirrten Hochdruckschlauch von hinten durch die Schlauchführung stecken.

Hochdruckschlauch mit Handspritzpistole verbinden

Abbildung F

→ Hochdruckschlauch in Handspritzpistole stecken, bis dieser hörbar einrastet. Hinweis: Auf richtige Ausrichtung des Anschlussnippels achten.
→ Sichere Verbindung durch Ziehen am Hochdruckschlauch prüfen.

Inbetriebnahme

→ Gerät auf eine ebene Fläche stellen.
→ Netzstecker in Steckdose stecken.

Wasserversorgung

Anschlusswerte siehe Typenschild/Technische Daten.

ACHTUNG

Verunreinigungen im Wasser können die Hochdruckpumpe und das Zubehör beschädigen. Zum Schutz wird die Verwendung des KÄRCHER-Wasserfilters (Sonderzubehör, Bestellnummer 4.730-059) empfohlen.

Wasserversorgung aus Wasserleitung

Vorschriften des Wasserversorgungsunternehmens beachten.

ACHTUNG

Schlauchkupplungen aus Metall mit Aquastop können zur Beschädigung der Pumpe führen! Bitte Schlauchkupplung aus Kunststoff oder KÄRCHER Schlauchkupplung aus Messing verwenden.

Abbildung G

→ Kupplung auf Wasseranschluss des Gerätes schrauben.
→ Wasserzulaufschlauch auf Kupplung am Wasseranschluss stecken.
→ Wasserzulaufschlauch an die Wasserversorgung anschließen.
→ Wasserhahn vollständig öffnen.

Wasser aus offenen Behältern ansaugen

Dieser Hochdruckreiniger ist mit dem KÄRCHER-Saugschlauch mit Rückschlagventil (Sonderzubehör, Bestellnr. 2.643-100) zum Ansaugen von Oberflächenwasser z. B. aus Regentonnen oder Teichen geeignet (Maximale Ansaughöhe siehe technische Daten).

Hinweis: Bei Saugbetrieb wird die Kupplung für den Wasseranschluss nicht benötigt.

→ Saugschlauch mit Wasser füllen.
→ Saugschlauch auf Wasseranschluss des Gerätes schrauben und in Wasserquelle (zum Beispiel Regentonne) hängen.

Gerät vor dem Betrieb wie folgt entlüften:

→ Gerät einschalten „I/ON“.
→ Hebel der Hochdruckpistole entsperren.
→ Hebel der Hochdruckpistole drücken, das Gerät schaltet ein.
→ Gerät laufen lassen (max. 2 Minuten), bis Wasser blasenfrei an der Hochdruckpistole austritt.
→ Hebel der Hochdruckpistole loslassen.
→ Hebel der Hochdruckpistole verriegeln.

Betrieb

ACHTUNG

Trockenlauf von mehr als 2 Minuten führt zu Beschädigungen an der Hochdruckpumpe. Baut das Gerät innerhalb von 2 Minuten keinen Druck auf, Gerät abschalten und gemäß Hinweisen im Kapitel „Hilfe bei Störungen“ verfahren.

Betrieb mit Hochdruck

⚠VORSICHT

Mindestens 30 cm Strahlabstand bei der Reinigung von lackierten Oberflächen einhalten, um Beschädigungen zu vermeiden.

ACHTUNG

Autoreifen, Lack oder empfindlichen Oberflächen wie Holz nicht mit dem Dreckfräser reinigen, Gefahr der Beschädigung.

→ Für die Reinigungsaufgabe geeignetes Strahlrohr wählen.

Abbildung H

→ Strahlrohr in Hochdruckpistole einstecken und durch 90° Drehung fixieren.
→ Gerät einschalten „I/ON“.
→ Hebel der Hochdruckpistole entsperren.
→ Hebel der Hochdruckpistole drücken, das Gerät schaltet ein. Hinweis: Wird der Hebel losgelassen, schaltet das Gerät ab. Der Hochdruck im System bleibt erhalten.

Full Control Strahlrohr Vario Power

→ Strahlrohr drehen bis an der Druckanzeige der Hochdruckpistole die LED der benötigten Druckstufe leuchtet.

Full Control System

Die Druckanzeige an der Hochdruckpistole zeigt im Betrieb mit einem Full Control Strahlrohr die aktuell eingestellte Druckstufe an.

Hinweis: Die Druckanzeige ist bei Betrieb mit T-Racer und anderem Zubehör nicht aussagekräftig.

Druckstufe Empfohlen für z.B.
	HARD Steinterrassen aus Pflastersteinen oder Waschbeton, Asphalt, Metal- loberflächen, Gartenutensilien (Schubkarre, Spaten, etc.)
	MEDIUM PKW / Motorrad, Ziegelsteinflächen, verputzte Wände, Kunst-stoff-Möbel
	SOFT Holzflächen, Fahrrad, Sandstein-flächen, Rattan-Möbel
	MIX Betrieb mit Reinigungsmittel

ACHTUNG

Die Empfindlichkeit von Materialien kann je nach Alter und Zustand stark abweichen. Die genannten Empfehlungen sind unverbindlich.

Betrieb mit Reinigungsmittel

Die meisten KÄRCHER Reinigungsmittel können gebrauchsfertig in einer Plug 'n' Clean Reinigungsmittelflasche gekauft werden.

Hinweis: Reinigungsmittel kann nur im Niederdruck zu- gemischt werden.

⚠GEFAHR

Bei Verwendung von Reinigungsmitteln ist das Sicherheitsdatenblatt des Reinigungsmittel-Herstellers zu beachten, insbesondere die Hinweise zur persönlichen Schutzausrüstung.

→ Deckel von der Plug 'n' Clean Reinigungsmittelflasche abnehmen.

Abbildung I

\* Optionales Zubehör

→ Reinigungsmittelflasche mit der Öffnung nach unten in den Anschluss für Plug 'n' Clean Reinigungsmittel drücken.
→ Vario Power Strahlrohr verwenden.
→ Strahlrohr Richtung „MIX“ drehen bis an der Druckanzeige der Hochdruckpistole die LED „MIX“ leuchtet.
Hinweis: Dadurch wird bei Betrieb die Reinigungsmittellösung dem Wasserstrahl zugemischt.

Empfohlene Reinigungsmethode

→ Reinigungsmittel sparsam auf die trockene Oberfläche sprühen und einwirken (nicht trocknen) lassen.
→ Gelösten Schmutz mit Hochdruckstrahl abspülen.

Nach Betrieb mit Reinigungsmittel

→ Plug 'n' Clean Reinigungsmittelflasche aus Aufnahme herausziehen und mit Deckel verschließen.
→ Reinigungsmittelflasche zur Aufbewahrung mit Deckel nach oben in Aufnahme stellen.

Betrieb unterbrechen

→ Hebel der Hochdruckpistole loslassen.
→ Hebel der Hochdruckpistole verriegeln.

Abbildung K

→ Hochdruckpistole mit Strahlrohr in Parkposition stellen.
→ Bei längeren Arbeitspausen (über 5 Minuten) zusätzlich das Gerät ausschalten „0/OFF“.

Betrieb beenden

→ Hebel der Hochdruckpistole loslassen.
→ Gerät ausschalten „0/OFF“.
→ Netzstecker aus der Steckdose ziehen.

△VORSICHT

Den Hochdruckschlauch nur von der Hochdruckpistole oder dem Gerät trennen, wenn kein Druck im System vorhanden ist.

→ Wasserhahn schließen.
→ Hebel der Hochdruckpistole drücken, damit der noch vorhandenen Druck im System abgebaut wird.
→ Hebel der Hochdruckpistole loslassen.
→ Hebel der Hochdruckpistole verriegeln.

ACHTUNG

Beim Trennen von Zulauf- oder Hochdruckschlauch kann nach dem Betrieb warmes Wasser aus den Anschlüssen austreten.

→ Gerät von der Wasserversorgung trennen.

Transport

△VORSICHT

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport beachten.

Transport von Hand

→ Gerät am Tragegriff hochheben und tragen.
→ Transportgriff ausziehen, er rastet hörbar ein.
→ Gerät am Transportgriff ziehen.

Transport in Fahrzeugen

→ Vor liegendem Transport: Plug 'n' Clean Reinigungsmittelflasche aus Aufnahme herausziehen und mit Deckel verschließen.
→ Gerät gegen Verrutschen und Kippen sichern.

Lagerung

△VORSICHT

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei der Lagerung beachten.

Gerät aufbewahren

→ Gerät auf einer ebenen Fläche abstellen.
→ Strahlrohr von der Hochdruckpistole trennen.
→ Trenntaste an der Hochdruckpistole drücken und Hochdruckschlauch aus der Hochdruckpistole ziehen.
→ Hochdruckpistole in Aufbewahrung für Hochdruckpistole stecken.
→ Beide Strahlrohre in die Aufbewahrung für Strahlrohr stecken.

– Dreckfräser Strahlrohr: Düse nach unten.

– Vario Power Strahlrohr: Düse nach oben.

→ Hochdruckschlauch aufwickeln und über den Schlauchhalter hängen.

→ Netzanschlussleitung im Zubehörfach verstauen. Vor längerer Lagerung, z.B. im Winter zusätzlich die Hinweise im Kapitel Pflege beachten.

Frostschutz

ACHTUNG

Nicht vollständig entleerte Geräte und Zubehör können von Frost zerstört werden. Gerät und Zubehör vollständig entleeren und vor Frost schützen.

Um Schäden zu vermeiden:

→ Gerät von der Wasserversorgung trennen.
→ Strahlrohr von der Hochdruckpistole trennen.
→ Gerät einschalten „I/ON“.
→ Hebel der Hochdruckpistole drücken bis kein Wasser mehr austritt (ca. 1 min).
→ Hebel der Hochdruckpistole loslassen.
→ Hebel der Hochdruckpistole verriegeln.
→ Gerät ausschalten „0/OFF“.
→ Gerät mit komplettem Zubehör in einem frostsicheren Raum aufbewahren.

Pflege und Wartung

⚠ GEFAHR

Gefahr eines Stromschlags.

→ Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen.

Sieb im Wasseranschluss reinigen

Das Sieb im Wasseranschluss regelmäßig reinigen.

→ Kupplung vom Wasseranschluss entfernen.

ACHTUNG

Sieb darf nicht beschädigt werden.

Abbildung K

→ Sieb mit einer Flachzange herausziehen.
→ Sieb unter fließendem Wasser reinigen.
→ Sieb wieder in den Wasseranschluss einsetzen.

Batterien der Hochdruckpistole austauschen

Die Batterien sind verbraucht wenn im Display der Hochdruckpistole nichts mehr angezeigt wird.

Es werden zwei Batterien oder Akkus der Größe AAA benötigt.

Abbildung L

→ Verschlussschieber drücken.
→ Batteriefach öffnen.
→ Batterien herausnehmen.
→ Neue Batterien einsetzen und dabei auf richtige Ausrichtung der Pole achten.
→ Batteriefach schließen.
→ Verbrauchte Batterien gemäß den geltenden Bestimmungen entsorgen.

Hilfe bei Störungen

⚠GEFAHR

Gefahr eines Stromschlags. Vor allen Pflege- und Wartungsarbeiten das Gerät ausschalten und den Netzstecker ziehen.

Reparaturarbeiten und Arbeiten an elektrischen Bauteilen dürfen nur vom autorisierten Kundendienst durchgeführt werden.

Kleinere Störungen können Sie mit Hilfe der folgenden Übersicht selbst beheben.

Im Zweifelsfall wenden Sie sich bitte an den autorisierten Kundendienst.

Gerät läuft nicht

→ Hebel der Hochdruckpistole drücken, das Gerät schaltet ein.
→ Prüfen ob die angegebene Spannung auf dem Typenschild mit der Spannung der Stromquelle übereinstimmt.
→ Netzanschlussleitung auf Beschädigung prüfen.
→ Motor überlastet, der Motorschutzschalter hat ausgelöst.

– Gerät ausschalten „0/OFF“.

– Gerät eine Stunde abkühlen lassen.

– Gerät einschalten und wieder in Betrieb nehmen. Tritt die Störung mehrmalig auf, Gerät durch Kundendienst prüfen lassen.

Gerät läuft nicht an, Motor brummt

Spannungsabfall wegen schwachem Stromnetz oder bei Verwendung eines Verlängerungskabels.

→ Beim Einschalten zuerst den Hebel der Hochdruckpistole drücken, dann den Geräteschalter auf „I/ON“ stellen.

Gerät kommt nicht auf Druck

→ Einstellung am Strahlrohr prüfen.
→ Wasserversorgung auf ausreichende Fördermenge überprüfen.
→ Sieb im Wasseranschluss mit einer Flachzange herausziehen und unter fließendem Wasser reinigen.
→ Gerät vor dem Betrieb entlüften. Ohne angeschlossenes Strahlrohr das Gerät einschalten und laufen lassen (max. 2 Minuten), bis Wasser blasenfrei an der Pistole austritt. Gerät ausschalten und Strahlrohr wieder anschließen.

Starke Druckschwankungen

→ Hochdruckdüse reinigen: Verschmutzungen aus der Düsenbohrung mit einer Nadel entfernen und von vorne mit Wasser ausspülen.
→ Wasserzulaufmenge überprüfen.

Gerät undicht

→ Eine tropfenweise Undichtheit des Gerätes ist technisch bedingt. Bei starker Undichtheit den autorisierten Kundendienst beauftragen.

Reinigungsmittel wird nicht angesaugt

→ Vario Power Strahlrohr verwenden. Strahlrohr auf Stellung „Mix“ drehen
→ Prüfen ob Plug 'n' Clean Reinigungsmittelflasche mit der Öffnung nach unten im Anschluss für Reinigungsmittel sitzt.

Keine Druckanzeige an der Hochdruckpistole

→ Batterien prüfen/ austauschen

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Gerätes. Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kunden-dienststelle.

Adressen finden Sie unter:

Elektrischer Anschluss
Spannung 230	V1~50 Hz
Anschlussleistung 2,1 kW
Schutzgrad IP X5
Schutzklasse I
Netzabsicherung (träge) 10 A
Wasseranschluss
Zulaufdruck (max.) 1,2 MPa
Zulauftemperatur (max.) 40 °C
Zulaufmenge (min.) 10 l/min
Max. Ansaughöhe 0,5 m
Leistungsdaten
Arbeitsdruck 12,5 MPa
Max. zulässiger Druck 14,5 MPa
Fördermenge, Wasser 7,5 l/min
Fördermenge maximal 8,3 l/min
Fördermenge, Reinigungsmittel 0,3 l/min
Rückstoßkraft der Hochdruckpistole 20 N
Maße und Gewichte
Länge	411 mm
Breite	305 mm
Höhe	584 mm
Gewicht, betriebsbereit mit Zubehör	14,0 kg
Ermittelte Werte gemäß EN 60335-2-79
Hand-Arm Vibrationswert	3,7 m/s^2
Unsicherheit K	0,9 m/s^2
Schalldruckpegel L_pA	76 dB(A)
Unsicherheit K_pA	3 dB(A)
Schallleistungspegel L_WA +	92 dB(A)
Unsicherheit K_WA

Technische Änderungen vorbehalten.

EG-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger

Typ: 1.324-xxx

Einschlägige EG-Richtlinien

2000/14/EG

2014/30/EU

2006/42/EG (+2009/127/EG)

2011/65/EU

Angewandte harmonisierte Normen

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Angewandtes Konformitätsbewertungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

Gemessen: 89

Garantiert: 92

Die Unterzeichnenden handeln im Auftrag und mit Voll-macht der Geschäftsführung.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kärcher GmbH Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kärcher GmbH Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

1 Koblingsdel for vanntilkoblingen

Relevante EU-direktiver

2000/14/EF

2014/30/EU

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

9 Transporthandtag, utdragbart

10 Slanghållare

– Låt apparaten svalna i eine Stunde.

Tillämpliga EU-direktiv

2000/14/EG

2014/30/EU

2006/42/EG (+2009/127/EG)

2011/65/EU

Tillämpade harmoniserade normer

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40
