Produkttyp	Aktivsubwoofer
Marke	Canton
Modell	SUB 80
Kategorie	Subwoofer
Verstärkung	Integriert, je nach Version Modul S, M oder L
Konnektivität	Niederpegeleingänge (Cinch), Hochpegeleingang (Klemmen), Hoch- und Niederpegelausgang gefiltert (je nach Modul)
Filterung	Subsonic-Filter bei 80 Hz (Modul L)
Betriebsart	AUTO (automatische Bereitschaft) oder ON (Dauerbetrieb)
Raumkompensation	NORMAL, WIDE, NARROW (Module M und L)
Fernbedienung	Ja, mit Setup-Taste
Stromversorgung	Netz 230 V / 50 Hz
Einspielzeit	15 bis 20 Stunden Betrieb bei normaler Lautstärke
Reinigung	Weiches, trockenes Tuch
Wartung	Regelmäßig Anschlüsse und Kabelzustand prüfen
Sicherheit	Feuchtigkeit, Vibrationen und Wärmequellen vermeiden
Garantie	5 Jahre auf Passivlautsprecher, 2 Jahre auf Aktivsubwoofer (unter bestimmten Bedingungen)
Reparierbarkeit	Ersatzteile beim Canton-Kundendienst erhältlich
Lieferumfang	Subwoofer, Netzkabel, Absorber/Spikes, Fernbedienung, Bedienungsanleitung

Häufig gestellte Fragen - SUB 80 CANTON

Wie schließe ich den SUB 80 an meinen Verstärker an?

Schließen Sie den Subwoofer mit einem Cinch-Kabel an den Low Level Input an, wenn Ihr Verstärker einen Subwoofer-Ausgang (LFE) hat. Andernfalls verwenden Sie die High Level Input-Klemmen und beachten Sie die Polarität: Rot an +, Schwarz an -. Schließen Sie niemals beide Eingänge gleichzeitig an.

Warum schaltet sich der Subwoofer nicht ein?

Überprüfen Sie zuerst das Netzkabel und den Hauptschalter (Position ON). Wenn der AMPLIFIER MODE auf AUTO steht, stellen Sie sicher, dass ein Audiosignal vorhanden ist. Kontrollieren Sie auch den Ausgangspegel des Verstärkers. Wenn nichts funktioniert, testen Sie ein anderes Cinch-Kabel oder konsultieren Sie einen Fachmann für die Sicherung.

Wie stelle ich die Raumkompensation ein?

Verwenden Sie bei den Modulen M und L den Schalter Room Compensation: Wählen Sie NORMAL für einen Standardraum, WIDE für einen großen Raum, NARROW für einen kleinen Raum. Für das Modul M-R / L-R wählen Sie Boost für einen volleren Klang bei geringer Lautstärke.

Was tun bei Brummen?

Das Brummen kann durch ein zu langes oder schlecht abgeschirmtes Signalkabel verursacht werden. Ersetzen Sie es durch ein kürzeres, abgeschirmtes Kabel. Überprüfen Sie auch Erdschleifen: Schließen Sie alle Geräte an dieselbe Steckdosenleiste an. Wenn das Geräusch anhält, versuchen Sie einen Netzfilter oder drehen Sie den Netzstecker um.

Wie verwende ich die Fernbedienung?

Drücken Sie die Setup-Taste 2 Sekunden lang, um den Einstellmodus zu aktivieren. Ein erneuter Druck kehrt in den Normalmodus zurück. Wenn der Subwoofer nicht reagiert, ersetzen Sie die Batterien oder synchronisieren Sie ihn neu: Schalten Sie den Subwoofer 30 Sekunden aus, drücken Sie dann nacheinander die Tasten - Phase, + Phase und Power/Auto auf der Fernbedienung.

Wie lange ist die empfohlene Einspielzeit?

Die Einspielzeit beträgt 15 bis 20 Stunden Betrieb bei normaler Lautstärke. Vermeiden Sie während dieser Zeit hohe Lautstärken und variieren Sie die Musikstile für eine optimale Entfaltung der akustischen Eigenschaften.

Wie reinige ich den Subwoofer?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals flüssige oder scheuernde Reinigungsmittel. Vermeiden Sie Feuchtigkeit, Vibrationen und Wärmequellen, um die Komponenten zu schonen.

Der Ton ist zu leise, was tun?

Erhöhen Sie zuerst die Lautstärke des Subwoofers. Bei einer Hochpegelverbindung überprüfen Sie die Polarität: Die +-Ausgänge des Verstärkers müssen an die roten Klemmen angeschlossen werden. Wenn Sie den Cinch-Ausgang verwenden, erhöhen Sie den Subwoofer-Ausgangspegel am Verstärker; senken Sie gegebenenfalls die anderen Kanäle.

Der Subwoofer bleibt immer eingeschaltet, wie behebe ich das?

Stellen Sie den Schalter AMPLIFIER MODE auf AUTO statt auf ON. Wenn ein konstantes Signal (Brummen) vorhanden ist, verwenden Sie ein kürzeres Kabel oder beseitigen Sie Störquellen. Der Subwoofer schaltet sich nach 5 bis 15 Minuten ohne Signal in den Bereitschaftsmodus.

Welche Garantie hat der SUB 80?

Canton gewährt eine Garantie von 5 Jahren auf Passivlautsprecher und von 2 Jahren auf Aktivsubwoofer (einschließlich SUB 80), ab Kaufdatum für den Erstkäufer. Schäden durch Transport oder unsachgemäße Verwendung sind ausgeschlossen. Bewahren Sie die Originalverpackung für etwaige Reklamationen auf.

BEDIENUNGSANLEITUNG SUB 80 CANTON

Willkommen in der Welt der pure music

Wir freiuen uns, dass Sie sich für Lautsprecher aus dem Hause Canton entschieden haben. Sie vereinen hochwertige Bauteile mit unserer langjährige Entwicklungserfahrung und der sorgfälligen Produktion. Damit sie Ihr einen unbeschwerten Klanggenuss bieten, haben Sie nur weniger Dinge zu beachten. Diese finden Sie in dieser Bedienungsanleitung.

Wir wünschen Ihnen viel Klangvergnügen!

Inhalt

Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Positionierung im Raum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Montage und Aufstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Canton Subwoofer-Module . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Anschluss. 6

Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Einspielen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fehlersuche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sachgemäß Aufstellung und Anschluss des Lautspechers fallen in die Verantwortung des Anwenders. Canton kann keine Verantwortung für Schäden oder Unfälle übernehmen, die durch unsachgemäß Aufstellung oder Anschluss verursacht werden.

Deutsch

Sicherheitshinweise

Bitte beachten Sie die Sicherheitshinweise bei der Wahl des richtigen Platzes für ihren Subwoofer und bei dessen Pflege und Bedienung!

Wahlen Sie einen ebenen Untergrund

Feuchtigkeit vermeiden

Erschütterungen vermeiden

Subwoofer nicht abdecken und nichts daraufufen

Netzkabel nicht mit nassen Handen anfassen

Direkte Sonneneinstrahlung vermeiden

Vor extremer Kälteschützen

Gehäuse nicht offen

Mindestabstand zu Wänden und Möbeln: 10 cm, zu Röhren-TV: 1 Meter

Bei Batterie und Fernbedienung auf richtige Polungachten

Abstand zu Wärmequellen

Zur Reinigung keine aggressiven, alkoholhaitigen oder scheuernden Mittel einsetzen

Nicht in den Subwoofer greifen

Netzstecker bei Gewitter ziehen

Nicht in den Hausmull werfen

Freien Zugang zum Netzstecker gewährleisten

Bei Überlastung Subwoofer leiser drehen

Deutsch

Positionierung im Raum

Canton Subwoofer konnen beliebig im Raum positioniert werden. Ideal ist jeder ein Platz zwischen den beiden Frontlautsprechern.

Optimaler Abstand Subwoofer-Wand

Montage und Aufstellung

Anbringung Absorber/Spikes

Wenn Sie ihren Subwoofer auf hartem Untergrund aufstellen, montieren Sieitte zur Entkopplung die mitgelieferten selbstbenden Absorber oder Spikes. So vermeiden Sie Vibrationen.

Nur bei Subwooofern mit Gewindebohrungen

Deutsch

Canton Subwoofer-Module

Canton Subwoofer sind mit entsprechenden Verstärkermodulen ausgestattet.
Bitte überprüfen Sie anhand der Abbildungen, welches Modul in ihren Subwoofer eingebaut ist.

Deutsch

Anschluss

Bitte acht den Sie darauf, dass vor dem Anschlieben alle elektrischen Komponenten ausgeschaltet sind!

Je nach Art und Ausstattung Ihres Verstärkers bzw. Receivers gibt es verschiedene Mänglichkeiten, den Canton Aktivsubwoofer anzusteuern.

Anschlussmöglichkeiten für Subwoofer-Module S, M und L:

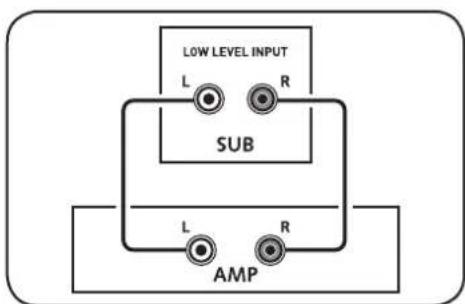

1. Verträger oder AV-Receiver mit „Pre-Out“ oder speziellem Stereo-Subwoofer-Ausgang (LFE): Verbindung über Low Level Input

Kabel: handelsübliches Cinchkabel

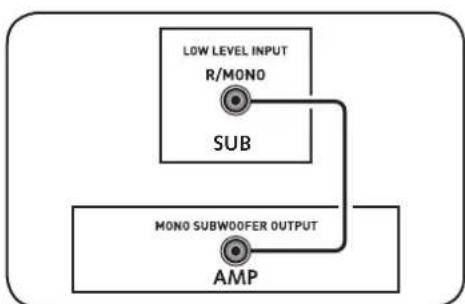

1. Verträker oder AV-Receiver mit Mono-Subwoofer

Ausgangsbuchse: Verbindung über Mono Low Level Input

Kabel: handelsübliches Cinchkabel

Anschlussmöglichkeiten für Subwoofer-Module S, M und L:

1. Verträker oder AV-Receiver ohne speziellen Subwoofer-Ausgang: Verbindung mit Lautsprecherausgaben des Verträkers über High Level Input
   Kabel: handelsübliches Lautsprecherkabel
   Bitte auf die richtige Polung achten: rot = plus, schwarz = minus

Hinweis: Die Eingänge Low Level- und High Level Input * dürfen nicht gleichzeitig belegt werden!

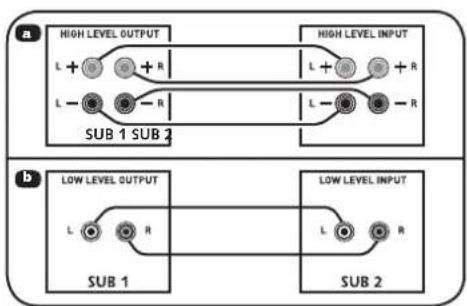

Anschlussmöglichkeiten für Subwoofer-Module M und L:

4 a. Canton Subwoofer mit zusätzlichen „High Level Output“ Buchsen z. B. für den Anschluss eines zweiten Subwoofer. Kabel: handelsübliches Lautsprecherkabel
4 b. Canton Subwoofer mit zusätzlichen „Low Level Output“ Buchsen z. B. für den Anschluss eines zweiten Subwoofer. Kabel: handelsübliches Cinchkabel

Hinweis:
Bitte die Seiten links und rechts nicht vertauschen!

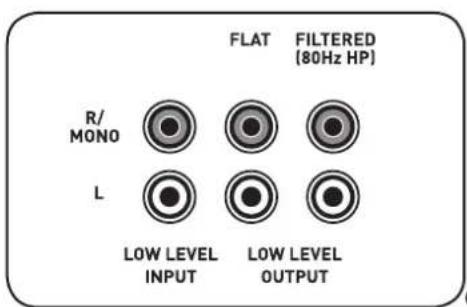

Anschlussmöglichkeit für Subwoofer-Modul L:

1. "Low Level Out Filtered": Zur Entlastung kleinerer Aktivlust sprecher werden Frequenzen unterhalb 80 Hz wegelfiltert.

Deutsch

Deutsch

Bedienung

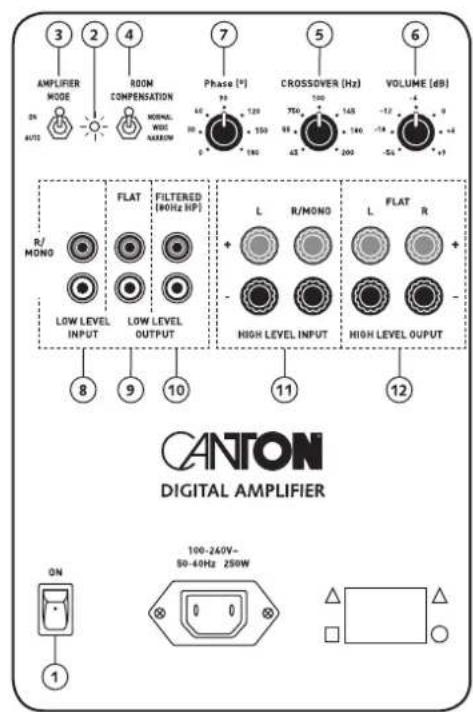

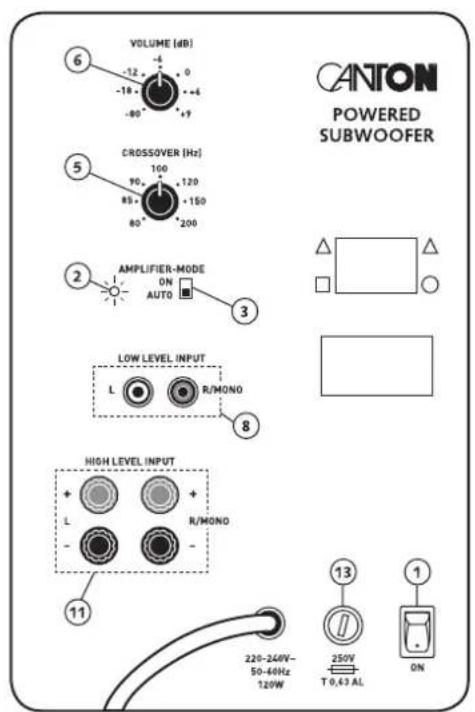

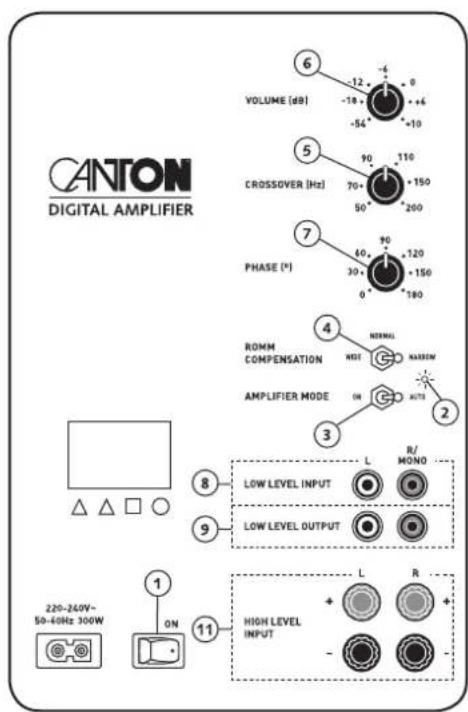

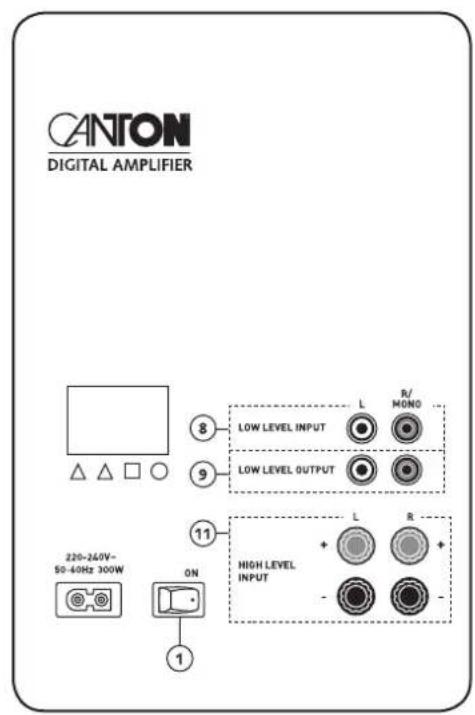

Modul S Modul LModul M

Deutsch

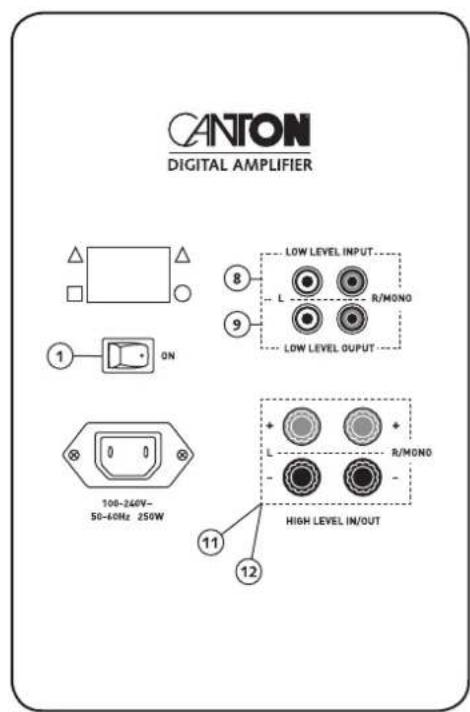

Modul L-R Modul M-R Fernbedienung

Deutsch

Ein-/Ausschalter Stromversorgung
Betriebsanzeige (grun/rot)
Einschaltautomatik
Akustische Raumanpassung (gilt nicht für Modul S)
Einstellung der oberen Übertragungsfrequenz
Lautstärkanpassung
7 Phasenanpassung (gilt nicht für Modul S)
Low-Level-Eingang
Low-Level-Ausgang (gilt nicht für Modul S)
Low-Level-Ausgang, bis 80 Hz gefiltert (gilt für Modul L)
High-Level-Eingang
High-Level-Ausgang (gilt fur Modul L)

Sicherung (gilt fur Modul S)
14 Setup Mode (gilt fur Modul M-R und L-R)

Amplifier Mode zur Wahl zwischen zwei Betriebsarten

Subwoofer-Modul S, M und L:

Amplifier Mode" auf AUTO": Subwoofer schaltet sich bei anliegendem Musiksignal automatisch ein; stoppt die Musik,而去 der Subwoofer nach 5 bis 15 Minuten automatisch in den Standby-Modus.
Amplifier Mode" auf ON Subwoofer bleibt immer eingeschaltet

Room Compensation - Einstellungen bei der Erstinstallation (Modul M und L)

Wahlen Sieitte die Schalterstellung, die zur besten Tonwiedergabe fuhrt, um den Subwoofer optimal an die akustischen Gegebenheiten des Raumes anzupassen. Dabei gilt folgende Grundregel: Einstellung „Normal" für normal große Räume, Einstellung „Wide" für große Räume, Einstellung „Narrow" für keine Räume. (Modul M-R / L-R) Einstellung „Boost" für ein volleres Musikempfinden bei leisen und mittleren Lautstärken.

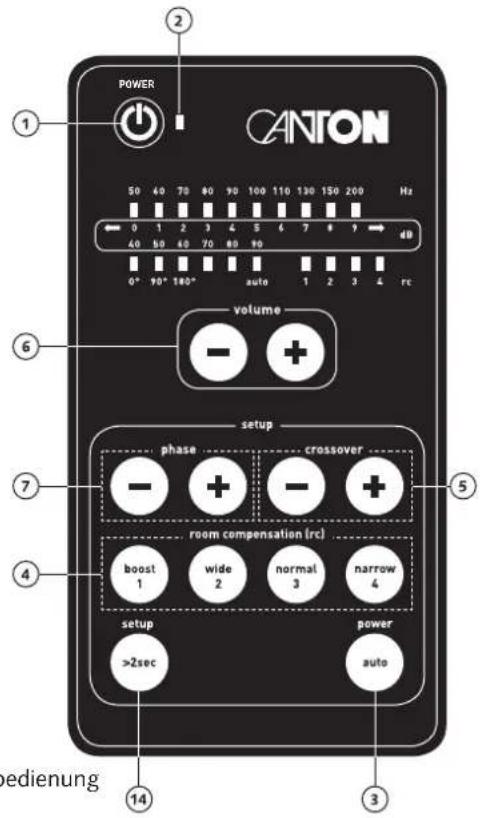

Fernbedienung

Zur Aktivierung des Setup-Modus die Taste „Setup" für 2 Sec. gedrückt halten. Ein erneutes Drücken der Taste „Setup" bringt die Fernbedienung wieder in den Normal-Modus. Das zuletzt eingestellte Setup wird beim Ausschalten des Subwooferers abgespeichert.

Einspielen

Einspielphase bis zur Entfaltung der maximalen Klang eigenschaften: 15 - 20 Betriebsstunden.

-itte in thiser Zeit in normaler Lautstarke horen
- Extrem hohe Pegel vermeiden
- Unterschiedlichstes Musikmaterial hören

Fehlersuche

Deutsch

Anbei finden Sie eine Übersicht der am haufgsten auftretenden Probleme. Sollten Sie weiterfuhrende Fragen haben, wenden Sie sichitte an Ihren Canton Fachhandler, kontaktieren Sie unsere Service-Hotline unter Tel. [phone] oder senden Sie uns eine E-Mail an [e-mail].

Problem möglich	Ursache Lösung
Subwoofer schaltet nicht ein	1. Netzkabel nicht mit Steckdose und Subwoofer verbunden	Verbindung herstellen
	2. Netzschalter nicht eingeschaltet Schalter auf „ON“
	3. Schalter für die Einschaltautomatik nicht in Position „ON“ oder „AUTO“ bzw. „AUTO HIGH“	Schalterstellung überprüfen
	4. Subwoofer nicht mit dem Verträger (Receiver) über dessen Laufsprecherausgang (Hochpegel) oder Sub-wooerausgang (Cinch) verbunden	Verbindung herstellen
	5. Signalleitung (Cinch) defekt Mit anderen Cinchkabel testen und ggf. Kabel austauschen
	6. Eingestellte Pegel des Verträgers (Volume) zu niedrig Lautstärkepegel zum Testen erhöhen
	7. Bei „Dolby Digital“ Receiver (Verträger): Receiver nicht auf Subwooferbetrieb (Betriebsart „Small“ bzw. „ActiveSub = On“) eingestellt	Betriebsart überprüfen
	8. Ausgangspiegel am Verträger für den Subwoofer-ausgang (Cinchausgang) zu niedrig eingestellt	Ausgangspiegel des Verträgers erhöhen
	9. Feinsicherung im Subwoofer ausgelöst (Sicherung „durchgebrannt“)	Sicherung von Fachmann ersetzen halten

Deutsch

Problem möglich	Ursache Lösung
Tonwiedergabe zu leise	1. Volume des Subwoofoers zu niedrig eingestellt Lautstärke	an „Volume“-Regler erhöhen
	2. Nur für den High-Level-Eingang: Eingänge verpolt	Polung überprüfen: Die rot oder mit + gekennzeichneten Ausgänge des Verstärkers mussen mit den roten Eingangs-buchsen des Subwoofoers verbunden sein
	3. Ausgangspiegel am Verträger für den Subwoofer-ausgang (Cinchausgang) zu niedrig eingestellt	Ausgangspiegel am Verträger erhöhen. Kann der Pegel des Subwooferausgangs nicht mehr erhöht werden, Pegel der übrigen Ausgänge um den jeweils gleichen Pegel absenken
Subwoofer schaltet nicht ab	1. Schalter für die automatische Einschaltung (Standby) auf „ON“	Schalter auf „AUTO“ bzw. „OFF“ stellen
	2. Ständiges Brummsignal am Eingang des Subwoofoers	Kürzere Signalleitung vom Verträger zum Subwoofer verwenden oder mögliche Störquellen entstehen ({siehe „Subwoofer brummt“})
Subwoofer reagiert nicht auf Fernbedienung	1. Die Batterie ist leer Batterie auswechseln,	beim Einlagen auf die richtige Polung achten
	2. Die Fernbedienung ist nicht am Subwoofer angemeldet	Schalten sie den Subwoofer aus und nach 30 Sec. wieder ein. Aktivieren sie die Fernbedienung und drücken sie die Tasten „- Phase“, „+ Phase“ und „Power/Auto“ kurz hinterinen-der. Subwoofer und Fernbedienung sind nun wieder synchron

Deutsch

Problem Mögliche Ursache Lösung
Subwoofer brummt	1. Signalleitungen vom Verträger zum Subwoofer zu lang	Kürzere Signalleitungen verwenden
	2. Verwendete Signalleitung nicht abgeschirmt oder die Abschirmung an der verwendenten Leitung unterbrochen (defekt)	Leitung gegen eine geschirmte Leitung austauschen
	3. Erdungsschleife (Brummschleife) „erzeugt“	Eine Erdungsschleife kann entstehen, wenn mind. zwei mit Signalleitungen (Cinch) verbundene Geräte mit Schutzkontaktstecker (z. B. Verträger und Computer) an örtlich getrennten Steckdosen angeschlossen sind. Alle mit dem Verträger verbundenen Geräte mit Schutzkontaktstecker an einer Steckdosenleiste (Vielfachsteckdose) anschließen
	4. Ein nicht entwickelter Verbraucher (z. B. Kühlschrank) am Netz	Mögliche Störquellen zum Testen ausschalten; betreffendes Gerät entstören setzen, falls das Brummgeräusch verschwindet oder zunachst die Störquelle an einer anderen Netzphase (L1, L2 oder L3) anschließen. (Falls erforderlich, einen Fach-mann zu Rateziehen) Speziellen „Mantelstromfilter" (im Fachhandel erhält-) zwischen Verträger und Subwoofer schalten, um das Brummen zu eliminieren Netzstecker drehen, um die so genannte Brummspannung zu reduzieren. (Besonderss wichtig, wenn der Verträger nicht geerdet ist)

Deutsch
