BEDIENUNGSANLEITUNG A 2024 OLYMPIA

DE AT CH Laminiergerät
GBIE CY Laminator
FR BE CH Plastifieuse
ES Aparato laminador
IT CH Plastificatrice
NL BE Lamineerapparaat

GO Europe GmbH

Zum Kraftwerk 1 45527

Hattingen Deutschland

www.go-europe.com

(02.2020)

Deutsch DE AT CH

Wichtige Sicherheitsanweisungen 5

Wichtige Hinweise. 6

Haftungsausschluss 6

Bestimmungsgemäß Verwendung 7

Leistungsmerkmale 7

Bedienelemente 8

Kaltlaminieren 9

HeiBlaminieren 10

Folienstau beheben 11

Pflege und Reinigung 11

Fehlerbehebung 12

Entsorgungshinweis 13

Garantie 14

English GB IE CY

Technische gegevens 54

Bedieningselementen 55

Koudlamineren 56

Heetlamineren 57

Vastgelopen folie losmaken. 58

Wichtige Sicherheitsanweisungen

Um ein zuverlüssiges Arbeit den Laminiergerät zu gewährleisten, beachten Sieitte Folgendes:

• Lesen Sie diese Anweisungenitte sorgfaltig durch und beachten Siiesie bei der Handhabung Ihres Gerats.
• Bewahren Sie die Bedienungsanleitung für eine zukünftige Benutzung auf.
  Das Gerätarf nur in trockenen, geschlossenen und gut belufteten Büroräumen benutzt werden.
  Das Gerät muss auf einer ebenen Fläche aufgestellt werden und damit nur horizontal stehend benutzt werden.
• Verwenden Sie das Gerät nicht in der Höhe von bereits Oberflächen oder in feuchter Umgebung und schützen Sie es vor direkter Sonneneinstrahlung und starker Staubeinwirkung.
• Stellen Sie sicher, dass der Netzschalter in Stellung „OFF" ist, bevordas Laminiergerät an das Stromnetz angeschlossen wird.
• Die Steckdose und der Netzanschluss des Geräts müssen aus Sicherheitsgründen frei zugänglich sein, damit die Stromversorgung im Notfall schnell getrennt werden kann!
  Das Gerät sofort ausschalten, wenn vom Gerät ein strenger Geruch ausgeht.
  Das Gerät ausschalten, wenn es nicht verwendet wird.
• Bei Nichtbenutzung des Geräts Netzsteckerziehen.
• Vermeiden Sie Beschädigungen des Netzsteckers oder des Netzkabels. Netzkabel nie verdrillen, nicht abknicken und niemals auf weiß Oberflächen legen. Das Gerät bei beschädigtem Netzkabel oder Netzstecker nicht in Betriebephmen.
• Netzstecker nicht mit feuchten Händen anfassen.
• Lose Teile von Bekleidung, Krawatten, Schmuck, langes Haar oder andere lose Gegenstände vom Gerät fernhalten. Verletzungsgefahr!
• Kindern ist der Aufenthalt im Arbeitsbereich des betriebsbereiten Geräts nicht gestattet.
• Halten Sie das Gerät unzugänglich für Tiere.
• Verwenden Sie nur für das Gerät vorgesehene Laminierfolien (siehe Leistungsmerkmale). Zu groß gewährte Laminierfolien können Folienstaus verursachen.

• Verwenden Sie beim Heißlaminieren keine Laminierfolien, die für die Kaltlaminierung vorgesehen sind. Das Gerät, die Laminierfolie und das Dokument werden damit beschädigt.

• Schneiden Sie keine Laminierfolien zu. Die entstehenden Schnittkanten können Folienstaus verursachen.

• Verwenden Sie keine verschmutzten Laminierfolien. Reinigen Sie diese gegebenenfalls zuvor mit einem weichen leicht feuchten Tuch.
• Metallische Gegenstände können nicht laminiert werden.
• Laminieren Sie mit diesen Gerät keine hitzeempfindlichen Materialien, wie z. B. Thermopapier.
• Beim Laminieren von feuchten Dokumenten erzielen Sie schlechte Laminierergebnisse.
• Zwischen jedem Laminiervorgang müssen mindestens 15 Sekunden Pause liegen.
• Lassen Sie das Gerät nach dem Betrieb mindestens 30 Minuten abkühlen.
• Transportieren Sie das Gerät nur im abgekühlten Zustand.
• Fassen Sie nicht auf heiße Teile des Geräts. Verbrennungsgefahr! Vorsicht auch im Umgang mit der laminierten Folie. Sie ist sehr heiß!

Wichtige Hinweise

• Ausweise und Dokumente können ihre Gültigkeit verlieren, wenn sie laminiert werden, weil die Dokumentenechtheit anschließend nicht mehr überprübar ist.
• Falls Sie das Laminiergerät an andere Personen weitergeben, legen Sieitte immer diese Gebrauchsanweisung dazu.
• Wenn sehr weiche Materialien (wie z. B. Servieten) oder keine Formate laminiert werden sollen, dann empfehlen wir zur Vermeidung von möglichen Staus das Laminiergut zusammen in ein gefaltetes Blatt Papier zu legen. Diese muss mit der Knickkante voran in das Laminiergerät eingeführt werden.

Haftungsausschluss

Wir übernehmen keine Garantie für dieichtigkeit der Informationen, die sich auf technische Eigenschaften sowie die hier vorliegende Dokumentation beziehen. Das in dieser Dokumentation beschriebene Produkt und gegeben falls dessen Zubehör unterliegen einer ständigen Verbesserung und Weiterentwicklung. Aus thisem Grund behalten wir uns das Recht vor, Komponenten, Zubehör, technische Spezifikationen sowie die hier vorliegende Dokumentation des Produkts ohne vorherige Ankündigung jederzeit zu ändern.

Bestimmungsgemäß Verwendung

Mit diesen Laminiergerät konnen Bilder, Karten, Dokumente, Papier u.ä. heiß- oder kaltlaminiert werden. Jedi andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig.

Leistungsmerkmale

Schutz und Veredelung für ihre Dokumente.

Laminiert Fotos, Dokumente, Grafiken usw. bis Große DIN A3 (A 3024, A 3048) bzw. DIN A4 (A 2024, A 2048).

Das Gerät arbeitet mit 4 Heizwalzen (A 2048, A 3048) bzw. 2 Heizwalzen (A 2024, A 3024), hat eine schnelle Aufwärmzeit und laminiert ohne Träger.

• Eine LED-Leiste zeigt den Betriebszustand an
• Automatische Abschaltung bei Überhitzung
• Hochwertiges Heizsystem verhindert Schlieren- und Blasenbildung
• Aufwärmzeit nur ca. 2 Minuten (80μm-Einstellung), andere Einstellungen max. 5 Minuten
  Abkuhlzeit auf Zimmertemperatur ca. 30 Minuten
• Folienstärken bei A 2024 + A 3024: mindestens 80~ m , maximal 175~ m
• Folienstärken bei A 2048 + A 3048: mindestens 80~ m , maximal 250~ m

Laminiersystem:	Hot-Roller-Technik, 4 Heizwalzen (A 2048, A 3048) 2 Heizwalzen (A 2024, A 3024)
Maximale Laminierbreite:	338 mm (A 3024, A 3048) 240 mm (A 2024, A 2048)
Maximale Laminierdicke:	0,8 mm (A 2048, A 3048) 0,6 mm (A 2024, A 3024)
Laminiergeschwindigkeit:	430 mm/min (A 2024, A 3024) 600 mm/min (A 2048, A 3048)
Spannungsversorgung:	220-240 Volt / 50 Hz
Aufnahmeleistung:	max. 800 W, 3,48 A (A 3024, A 3048) max. 500 W, 2,17 A (A 2024, A 2048)
Abmessungen (L x B x H):	482 x 191 x 124 mm (A 3024, A 3048) 382 x 191 x 124 mm (A 2024, A 2048)
Gewicht:	ca. 2,84 kg (A3024), ca. 3,25 kg (A3048)

ca. 2,0kg (A 2024), ca. 2,3kg (A 2048)

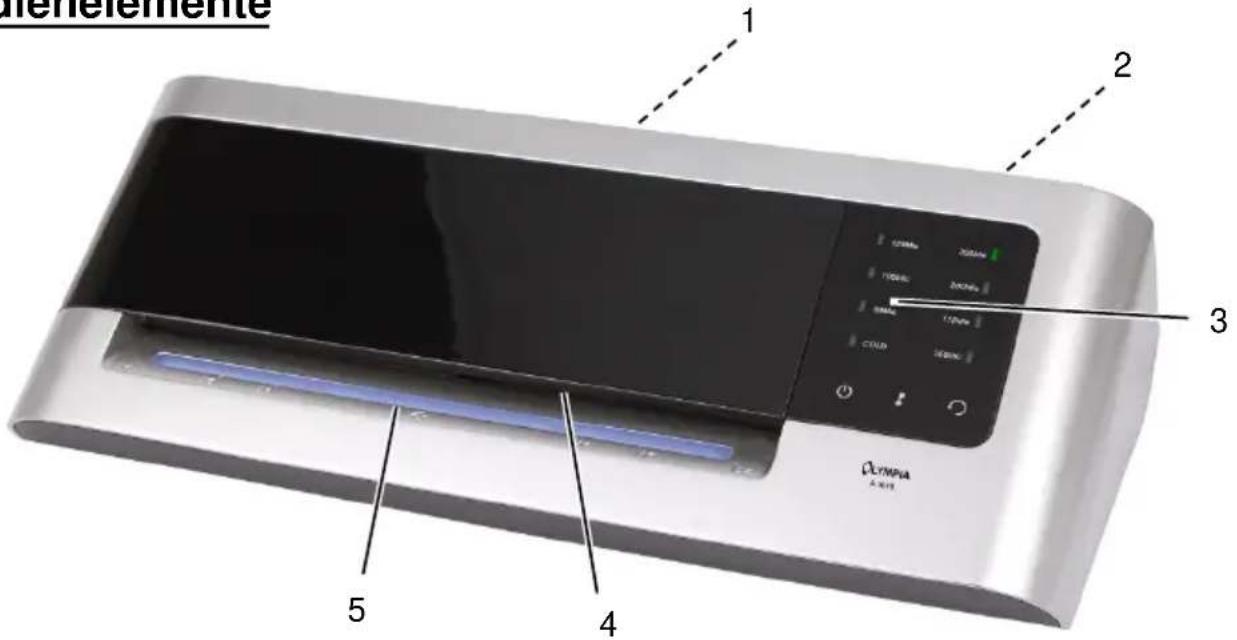

Bedienelemente

1 Laminierauslauf
4 Laminiereinzug
2 Netzschalter
5 LED-Leiste
3 Bedienfeld

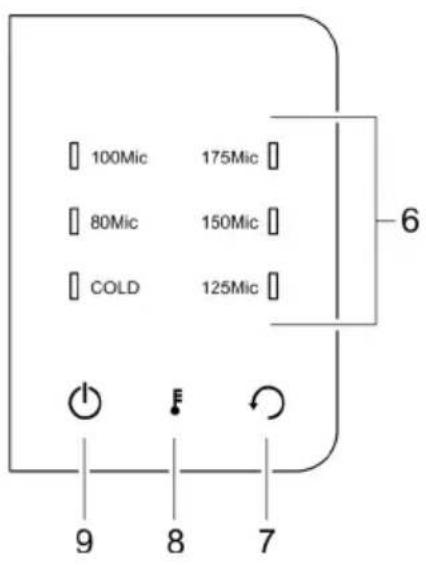

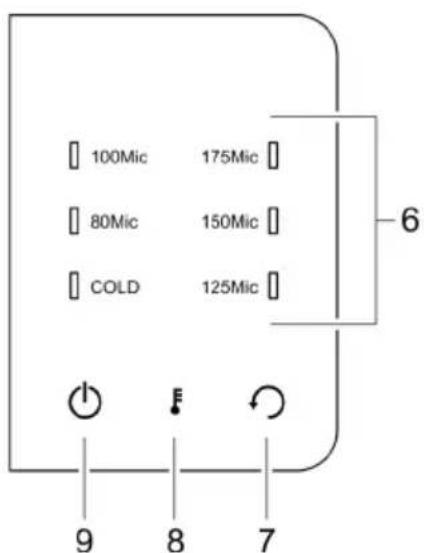

Bedienfeld A 2024 / A 3024

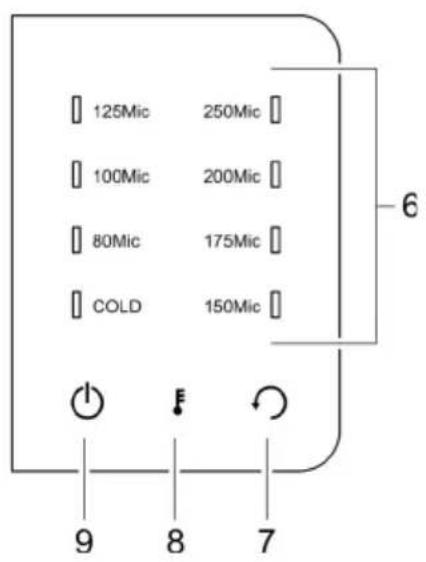

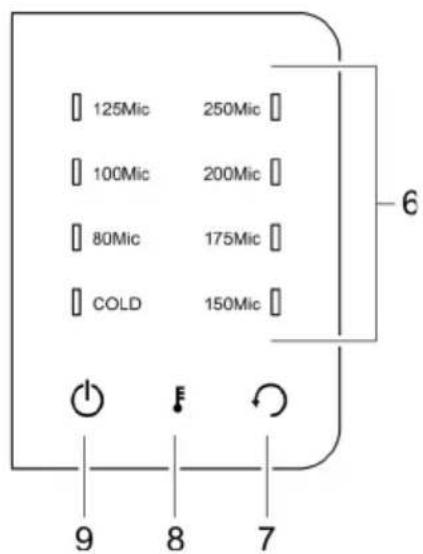

Bedienfeld A 2048 / A 3048

6 Anzeige fur Kalt-/HeiBlaminieren und gewählte Folienstarke
7 Rücklauf-Taste
8 Taste für Kalt-/HeiBlaminieren und Folienstarke einstellen
9 Ein-/Aus-Taste

Kaltlaminieren

1. Schlieben Sie das Stromkabel an eine gut zugängliche Standardsteckdose an.

Achtung: Prufen Sie, ob die Spannungsangabe des Geräts mit der Ihres Stromnetzes übereinstimmt (220-240 V / 50 Hz).

1. Schalten Sie den Netzschalter auf der Geräterückseite ein.
2. Berühren Sie die Ein-/Aus-Taste auf dem Bedienfeld, um das Gerät einzuschalten. Der Antriebsmotor für die Transportwalzen lauft an.
3. Drücken Sie gegebenenfalls mehrfach die Taste für Kalt-/HeiBlaminien und Folienstarke einstellen, bis im Bedienfeld die COLD-LED leuchtet. Die LED-Leiste leuchtet dauerhaft blau, sobald das Gerät einsatzbereit ist.

Achtung: Haben Sie das Laminiergerät kurz vorher zum Heißlaminieren eingesetzt, müssen Sie das Laminiergerät abkühlen halten. Die Abkühlzeit beträgt bis zu 30 Minuten. Wahrend der Abkühlphase blinkt die LED-Leiste rot.

1. Legen Sie das Laminiergut so in die Laminierfolie ein, dass auf jeder Seite etwa 3-5 mm Abstand vom Folienrand vorhanden ist.
2. Führn Sie die Laminierfolie zusammen mit dem Laminiergut in den La miniereinzug des Laminiergerats ein. Die geschlossene Seite der Folie ist hierbei zuerst einzuschiben. Der Laminiervorgang erfolgt automatisch.

Hinweis: Um ein Falten der Laminierfolie zu vermeiden, damit die offene Seite der Laminierfolie niemals zuerst in den Laminiereinzug einführt werden.

Hinweis: Wird das Gerät 30 Minuten nicht benutzt, schaltet es automatisch ab. Berühren Sie die Ein-/Aus-Taste auf dem Bedienfeld, um das Gerät wieder einzuschalten.

1. Wenn Sie das Laminieren beendet haben, berühren Sie die Ein-/Aus-Taste auf dem Bedienfeld, um das Gerät auszuschalten. Schalten Sie den Netzschalter auf der Geräterückseite aus. Ziehen Sie gegebenen-falls zusammen den Netzstecker, insbesondere wenn Sie das Gerät längerere Zeit nicht verwenden.

Heißlaminieren

1. Schlieben Sie das Stromkabel an eine gut zugängliche Standardsteck-dose an.

Achtung: Prufen Sie, ob die Spannungsangabe des Geräts mit der Ihres Stromnetzes übereinstimmt (220-240 V / 50 Hz).

1. Schalten Sie den Netzschalter auf der Geräterückseite ein.
2. Berühren Sie die Ein-/Aus-Taste auf dem Bedienfeld, um das Gerät einzuschalten. Der Antriebsmotor für die Transportwalzen lauft an.
3. Wahlen Sie die Folienstände aus: Drücken Sie gegebenenfalls mehrfach die Taste für Kalt-/HeiBlaminieren und Folienstände einstellen, bis im Bedienfeld die LED darüber der betreffenden Folienstände leuchtet. Die LED-Leiste blinkt während der Aufheizphase rot (ca. 2 Minuten bei 80 m -Einstellung, max. 5 Minuten bei anderen Einstellungen). Die LED-Leiste leuchtet dauerhaft blau, sobald die richtige Temperatur erreicht und das Gerät einsatzbereit ist.

Achtung: Haben Sie zuvor größere Folienstärken mit hohenen Temperaturen laminiert, müssen Sie das Laminiergerät abkühlen setzen. Die Abkuhlzeit beträgt bis zu 30 Minuten. Wahrend der Abkuhlphase blinkt die LED-Leiste rot.

1. Legen Sie das Laminiergut so in die Laminierfolie ein, dass auf jeder Seite etwa 3-5 mm Abstand vom Folienrand vorhanden ist.

Achtung: Verwenden Sie ausschließlich HeiBlaminierfolien!

Achtung: Beachten Sie die zulässige Folienstarke (siehe Leistungsmerkmale)!

1. Führn Sie die Laminierfolie zusammen mit dem Laminiergut in den La-miniereinzug des Laminiergerats ein. Die geschlossene Seite der Folie ist hierbei zuerst einzuschiben. Die Folieamt Inhalt wird automatisch eingezogen und verschweit.

Hinweis: Um ein Falten der Laminierfolie zu vermeiden, damit die offene Seite der Laminierfolie niemals zuerst in den Laminiereinzug einführt werden.

Achtung: Die austretende Folie ist nach dem Laminieren sehr heißt und weich. Daher mit dem laminierten Produkt vorsichtig umgeben.

Hinweis: Zum Ebenen kann das laminierte Produkt mit einem Buch oder einem anderen schweren ebenen Gegenstand glatt gespresst werden.

Hinweis: Wird das Gerät 30 Minuten nicht benutzt, schaltet es automatisch ab. Berühren Sie die Ein-/Aus-Taste auf dem Bedienfeld, um das Gerät wieder einzuschalten.

1. Wenn Sie das Laminieren beendet haben, berühren Sie die Ein-/Aus-Taste auf dem Bedienfeld, um das Gerät auszuschalten. Schalten Sie den Netzschalter auf der Geräterückseite aus. Ziehen Sie gegebenenfalls zusammen den Netzstecker, insbesondere wenn Sie das Gerät längerere Zeit nicht verwenden.

Folienstau beheben

Dieses Laminiergerät ist mit einer Rücklauffunktion ausgerüstet, um Folienstaus schnell wieder beheben zu konnen.

1. Beim Blockieren der Folie berühren Sie die Rücklauf-Taste
2. Die gestaute Folie lost sich und kommt wieder vorne am Laminiereinzug heraus.
3. Danach muss das Gerät wahrscheinlich mehrmals, wie unter Abschnitt „Pflege und Reinigung" beschrieben, gereinigt werden.
4. Falls sich Folienstaus ständig wiederholen oder sich gestaute Folie nicht mehr aus dem Laminiergerätziehen{lsst, wenden Sie sichitte an unsere Hotline (siehe Garantie).

Pflege und Reinigung

Ablagerungen und Klebereste an den Transportwalzen konnen das Laminierergebnis beeinflussen. Darum müssen die Transportwalzen regelmäßig nach der Benutzung gereinigt werden:

Hierzu ein gefaltetes Blatt Papier in den Laminiereinzug einführen. Klebereste werden vom austretenden Papier mitgenommen. Den Vorgang mehrmals wiederholen.

Vor dem feuchten Reinigen des Geräts immer den Netzsteckerziehen. Falls erforderlich, kann das Gehäuse mit einem in milder Seite und klarem Wasser getränkten Tuch gereinigt werden. Verwenden Sie keine Lösungsmittel oder aggressive Reinigungsmittel.

Fehlerbehebung

Fehler	Lösungen
Die LED-Leiste leuchtet nichtGerät reagiert nicht	Prüfen Sie, ob der Netzschalteran der Rückseite des Geräts ein-geschaltet wurde. Ferner prüfenSie, ob der Einschalter auf demBedienfeld ebenfalls eingeschal-tet ist.Falls der Fehler nicht behobenwurde, wenden Sie sich an unsere Hotline.
Folienstau · Prüfen Sie die GrüBe der verwendeten Laminierfolie.Benutzen Sie nur Laminierfolienin der angegebenen GrüBe.Stellen Sie sicher, dass die Lami-nierfolie jersey in das Gerät ein-geführt wurde.Um den Stau zu beheben, folgenSie den Anweisungen unter Ab-schnitt „Folienstau beheben".
Laminierte Folie ist nichtvollständig durchsichtig	Laminieren Sie dieselbe Folie er-neut, um das Laminierergebniszu verbessern.

CE

Die Konformität mit den

EU-Richtlinien wird durch das

CE-Zeichen bestätig.

Entsorgungshinweis

Das darüber hinausgehende Symbol bedeutet, dass these Productk nach der Lebenszeit zu einem für den Endanwender verfügbaren Rücknahme- oder getrenntem Sammelsystem zurückgebracht werden muss. These Symbol gilt nur in den Staaten der EWR. EWR = Europäischer Wirtschaftsa rum, welcher die EU Mitgliedstaaten plus den Staaten Norwegen, Island und Liechtenstein umfasst.

Garantie

ACHTUNG !WICHTIGE GARANTIEUNTERLAGEBITTE UNBEDINGT AUFBEWAHREN !

Lieber Kunde,

wir freuen uns, dass Sie sich für ein Qualitätsvprodukt der Marke OLYMPIA entschieden haben. Sollte sich an Ihr Gemärter wider Erwarteten ein technisches Problem ergeben, beachten Sieitte folgende Punkte:

Die Garantiezeit für Ihr Gerät beträgt 24 Monate.
- Bewahren Sie unbedingt den Kaufbeleg und die Originalverpackung auf.
- Sollte ein Problem auftreten, rufen Sieitte zuerst unsere Hotline an:

01805007514

(Kosten aus dem dt. Festnetz bei Drucklegung: 14 ct/Min., maximal 42 ct/Min. aus den Mobilfunknetzen)

Oft kann unser Fachpersonal Telefonisch weiterhelfen.

• Kann jedoch der Fehler telefonisch nicht beseitigt werden, bitten wir Sie, das Gerät in der Originalverpackung an folgende Anschrift zu senden:

Garantiereparaturen können nur mit beigefugtem Kaufbeleg erfolgen. Herzlichen Dank für Ihr Verständnis.

Mit freundlichen Grüßen

Ohre GO Europe GmbH

Important Safety Information

Gewicht: ca. 2,84 kg (A3024), ca. 3,25 kg (A3048)

ca. 2,0kg (A 2024), ca. 2,3kg (A 2048)

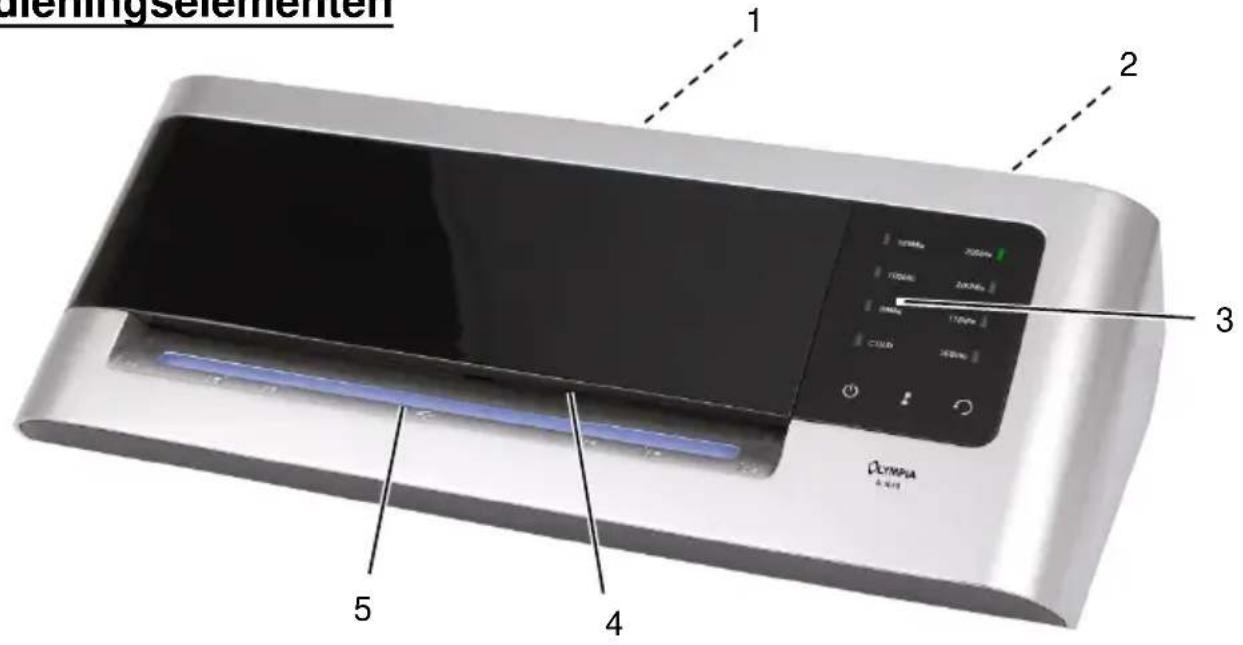

Bedieningselementen

1 Lamineeruitvoer
4 Lamineerinvoor
2 Netschakelaar
5 Ledstrip
3 Bedieningspaneel

Bedieningspaneel A 2024 / A 3024

Bedieningspaneel A 2048 / A 3048

DE Konformitätserklärung

Für die komplette Konformitätserklarung nutzen Sieitte den kostenlosen Download von unserer Website www.go-europe.com.

Declaration of conformity

These Bedienungsanleitung dient der Information. Ihr Inhalt ist nicht Vertragsgegenstand. Alle angegebenen Daten sind lediglich Nominalwerte. Die beschrieben Ausstattungen und Optionen können je nach den länderspezifischen Anforderungen unterschied sein. Wir behalten uns inhaltliche und technische Änderungen vor.
