BEDIENUNGSANLEITUNG SBM 50 SANITAS

Tel.-Nr.: +49 (0) 73 74/91 57 66

E-mail: [e-mail]

DEUTSCH

Bitte lesen Sie diese Gebrauchsanleitung aufmerksam durch, bewahren Sie sie für späteren Gebrauch auf, machen Sie sie anderen Benutzern zugänglich und beachten Sie die Hinweise.

1. Kennenlernen

Das Oberarm-Blutdruckmessgerät dient zur nichtinvasiven Messung und Überwachung arterieller Blutdruckwerte von erwachsenen Menschen.

Sie können damit schnell und einfach Ihren Blutdruck messen, die Messwerte abspeichern und sich den Verlauf und Durchschnitt der Messwerte anzeigen lassen. Bei eventuell vorhandenen Herzrhythmusstörungen werden Sie gewarnt. Die ermittelten Werte werden nach WHO-Richtlinien eingestuft und grafisch beurteilt.

Bewahren Sie diese Gebrauchsanleitung für weitere Benutzung auf und machen Sie diese auch anderen Benutzern zugänglich.

2. Wichtige Hinweise

Zeichenerklärung

In der Gebrauchsanweisung, auf der Verpackung und auf dem Typschild des Geräts und des Zubehörs werden folgende Symbole verwendet:

	Vorsicht
	HinweisHinweis auf wichtige Informationen
	Gebrauchsanweisung beachten
	Anwendungsteil Typ BF
	Gleichstrom
	Entsorgung gemäß Elektro- und Elektro-nik-Altgeräte EG-Richtlinie 2002/96/EC – WEEE (Waste Electrical and Electronic Equipment)
	Hersteller
Storage	Zulässige Lagerungstemperatur und -luftfeuchtigkeit
	Zulässige Betriebstemperatur und -luft-feuchtigkeit
	Vor Nässe schützen
SN Seriennummer
	Die CE-Kennzeichnung bescheinigt die Konformität mit den grundlegenden Anforderungen der Richtlinie 93/42/EWG für Medizinprodukte.

Hinweise zur Anwendung

• Um eine Vergleichbarkeit der Werte zu gewährleisten, messen Sie Ihren Blutdruck immer zu gleichen Tageszeiten.
• Ruhen Sie sich vor jeder Messung ca. 5 Minuten aus!

• Wenn Sie mehrere Messungen an einer Person durchführen möchten, warten Sie zwischen den einzelnen Messungen jeweils 5 Minuten.

• Mindestens 30 Minuten vor der Messung sollten Sie nicht essen, trinken, rauchen oder sich körperlich betätigen.

• Wiederholen Sie die Messung im Falle zweifelhaft gemessener Werte.
• Die von Ihnen selbst ermittelten Messwerte können nur zu Ihrer Information dienen – sie ersetzen keine ärztliche Untersuchung! Besprechen Sie Ihre Messwerte mit dem Arzt, begründen Sie daraus auf keinen Fall eigene medizinische Entscheidungen (z.B. Medikamente und deren Dosierungen)!
• Verwenden Sie das Blutdruckmessgerät nicht bei Neugeborenen und Präeklampsie-Patientinnen. Vor Anwendung des Blutdruckmessgerätes in der Schwangerschaft empfehlen wir eine Abstimmung mit dem Arzt.
• Erkrankungen des Herz-Kreislaufsystems können zu Fehlmessungen bzw. zu Beeinträchtigungen der Messgenauig keit führen. Ebenso der Fall ist dies bei sehr niedrigem Blutdruck, Diabetes, Durchblutungs- und Rhythmusstörungen sowie bei Schüttelfrost oder Zittern.
• Das Blutdruckmessgerät darf nicht im Zusammenhang mit einem Hochfrequenz-Chirurgiegerät verwendet werden.
• Verwenden Sie das Gerät nur bei Personen mit dem für das Gerät angegebenen Umfangbereich des Oberarmes.

• Beachten Sie, dass es während des Aufpumpens zu einer Funktionsbeeinträchtigung des betroffenen Gliedmaßes kommen kann.

• Die Blutzirkulation darf durch die Blutdruckmessung nicht unnötig lange unterbunden werden. Bei einer Fehlfunktion des Gerätes nehmen Sie die Manschette vom Arm ab.

• Vermeiden Sie das mechanische Einengen, Zusammendrücken oder Abknicken des Manschettenschlauches.
• Verhindern Sie einen anhaltenden Druck in der Manschette sowie häufige Messungen. Eine dadurch resultierende Beeinträchtigung des Blutflusses kann zu Verletzungen führen.
• Achten Sie darauf, dass die Manschette nicht an einem Arm angelegt wird, dessen Arterien oder Venen in medizinischer Behandlung sind, z.B. intravaskulärer Zugang bzw. eine intravaskuläre Therapie oder ein arteriovenöser (A-V-) Nebenschluss.
• Legen Sie die Manschette nicht bei Personen an, die eine Brustamputation hatten.
• Legen Sie die Manschette nicht über Wunden an, da dies zu weiteren Verletzungen führen kann.

• Sie können das Blutdruckmessgerät mit Batterien oder mit einem Netzteil betreiben. Beachten Sie, dass eine Datenübertragung und Datenspeicherung nur möglich ist, wenn Ihr Blutdruckmessgerät Strom erhält. Sobald die Batterien verbraucht sind oder das Netzteil vom Stromnetz getrennt wird, verliert das Blutdruckmessgerät Datum und Uhrzeit.

• Die Abschaltautomatik schaltet das Blutdruckmessgerät zur Schonung der Batterien aus, wenn innerhalb 1 Minute keine Taste betätigt wird.

• Das Gerät ist nur für den in dieser Gebrauchsanweisung beschriebenen Zweck vorgesehen. Der Hersteller haftet nicht für Schäden, die durch unsachgemäßen oder falschen Gebrauch verursacht wurden.

Hinweise zur Aufbewahrung und Pflege

- Das Blutdruckmessgerät besteht aus Präzisions- und Elektronik-Bauteilen. Die Genauigkeit der Messwerte und Lebensdauer des Gerätes hängt ab vom sorgfältigen Umgang:

- Schützen Sie das Gerät vor Stößen, Feuchtigkeit, Schmutz, starken Temperaturschwankungen und direkterSonneneinstrahlung.

– Lassen Sie das Gerät nicht fallen.

- Benutzen Sie das Gerät nicht in der Nähe von starken elektromagnetischen Feldern, halten Sie es fern von Funkanlagen oder Mobiltelefonen.

- Verwenden Sie nur die mitgelieferte oder originale Ersatz-Manschetten. Ansonsten werden falsche Messwerte ermittelt.

- Drücken Sie nicht auf Tasten, solange die Manschette nicht angelegt ist.

- Falls das Gerät über einen längeren Zeitraum nicht benutzt wird, wird empfohlen die Batterien zu entfernen.

Hinweise zu Batterien

• Batterien können bei Verschlucken lebensgefährlich sein. Bewahren Sie deshalb Batterien und Produkte für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.
• Batterien dürfen nicht geladen oder mit anderen Mitteln reaktiviert, nicht auseinander genommen, in Feuer geworfen oder kurzgeschlossen werden.
• Nehmen Sie die Batterien aus dem Gerät heraus, wenn diese verbraucht sind oder Sie das Gerät länger nicht benutzen.

So vermeiden Sie Schäden, die durch Auslaufen entstehen können. Ersetzen Sie immer alle Batterien gleichzeitig.

- Benutzen Sie keine verschiedenen Batterie-Typen, Batterie Marken oder Batterien mit unterschiedlicher Kapazität.

Verwenden Sie vorzugsweise Alkaline-Batterien.

Hinweise zu Reparatur und Entsorgung

• Batterien gehören nicht in den Hausmüll. Bitte entsorgen Sie die verbrauchten Batterien an den dafür vorgesehenen Sammelstellen.

• Öffnen Sie nicht das Gerät. Bei nicht beachten erlischt die Garantie.

• Das Gerät darf nicht selbst repariert oder justiert werden. Eine einwandfreie Funktion ist in diesem Fall nicht mehr gewährleistet.

• Reparaturen dürfen nur vom Kundenservice oder autorisierten Händlern durchgeführt werden. Prüfen Sie jedoch vor jeder Reklamation zuerst die Batterien und tauschen Sie diese gegebenenfalls aus.
• Bitte entsorgen Sie das Gerät gemäß der Elektro- und Elektronik Altgeräte EG-Richtlinie 2002/96/EC – WEEE (Waste Electrical and Electronic

Equipment). Bei Rückfragen wenden Sie sich bitte an die für die Entsorgung zuständige kommunale Behörde.

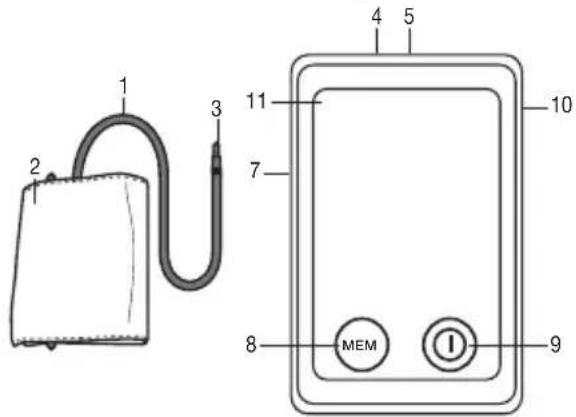

3. Gerätebeschreibung

1 2 3 4 5 7 8 MEM 9 10 11

1. Manschettenschlauch

2. Manschette

3. Manschettenstecker

4. USB-Schnittstelle

5. Touch Screen Aktivierungsschalter

6. Manschettenhalter

7. Anschluss für Manschettenstecker (linke Seite)

8. Speichertaste MEM

9. START/STOPP-Taste①

10. Anschluss für Netzteil

11. Display

5 4 6

Touch Screen Aktivierungsschalter

Das Gerät verfügt über ein Touch Screen Display. Um eine unbeabsichtigte Aktivierung des Bildschirms zu vermeiden, behalten Sie den Touch Screen Aktivierungsschalter in der Position OFF, wenn das Gerät nicht im Gebrauch ist. Um das Gerät zu bedienen, bringen Sie den Touch Screen Aktivierungsschalter in die Position ON. Bei Berühren des Touch Screen Displays (START/STOPP-Taste oder MEM-Taste) ertönt ein Signalton.

i Sie können das Gerät jederzeit abschalten, indem Sie den Touch Screen Aktivierungsschalter auf die PositionOFF schieben.

Manschettenhalter

Sie haben die Möglichkeit, mittels des Manschettenhalters auf der Geräteunterseite, die Manschette bequem zu verstauen. Hierzu schieben Sie mit beiden Daumen den Manschettenhalter heraus, bis er einrastet (siehe auch Kapitel: Batterie einlegen).

Anzeigen auf dem Display:

1. Uhrzeit und Datum
2. Systolischer Druck
3. Diastolischer Druck
4. Ermittelter Pulswert
5. Aufpumpen, Luft ablassen (Pfeil)

6. Speicheranzeige Durchschnittswert R, morgensRn; abends Pn Nummer des Speicherplatzes

7. WHO-Indikator

8. Symbol Batteriewechsel

9. Arryhtmieerkennung (♥)

PC-Schnittstelle

Sie können mit dem Blutdruckmessgerät zusätzlich Ihre gemessenen Werte auf den PC übertragen.

Hierzu benötigen Sie ein handelsübliches USB 2.0 Kabel [USB Typ A auf USB Mini-B] sowie die PC-Software „HealthCoach“.

Die Software können Sie kostenlos im Downloadbereich unter Service auf www.sanitas-online.de herunterladen.

9 1 8 3 2 1 7 N 2 88 3 88 3 88 4 5 188

Systemvoraussetzungen für die PC-Software „HealthCoach“

1. unterstützte Betriebssysteme:

2. Windows XP SP3

3. Windows Vista SP1 oder höher
4. Windows 7
5. Windows 7 SP1

6. Windows 8

7. unterstützte Architekturen:

• x86 (32 Bit)

- x64 (64 Bit)

1. Hardwareanforderungen:

2. Empfohlen: Mindestens Pentium 1 GHz oder schneller mit mindestens 1 GB RAM

3. Freier Speicher auf der primären Partition mindestens:
   • Grafische Auflösung ab: 1024 x 768 Pixel
   • USB-Port 1.0 oder höher

$$ - x 8 6 - 6 0 0 \mathrm{MB} $$

$$ - x 6 4 - 1, 5 \mathrm{GB} $$

4. Messung vorbereiten

Batterie einlegen

• Schieben Sie den Manschettenhalter auf der Rückseite des Gerätes bis zum Einrasten nach oben.
• Öffnen Sie den Deckel desBatteriefaches.
  • Legen Sie vier Batterien

vom Typ 1,5 V AA (Alkaline Type LR6) ein. Achten Sie unbedingt darauf, dass die Batterien entsprechend der Kennzeichnung mit korrekter Polung eingelegt werden. Verwenden Sie keine wiederaufladbaren Akkus.

- Schließen Sie den Batteriefachdeckel wieder sorgfältig.

Wenn die Batteriewechselanzeige 📄 dauerhaft erscheint, ist keine Messung mehr möglich und Sie müssen alle Batterien erneuen. Sobald die Batterien aus dem Gerät entfernt werden, muss die Uhrzeit neu eingestellt werden. Verbrauchte Batterien gehören nicht in den Hausmüll. Entsorgen Sie diese über Ihren Elektrofachhändler oder Ihre örtliche Wertstoff-Sammelstelle. Dazu sind Sie gesetzlich verpflichtet.

Diese Zeichen finden Sie auf schadstoffhaltigen Batterien: Pb: Batterie enthält Blei, Cd: Batterie enthält Cadmium, Hg: Batterie enthält Quecksilber.

Datum und Uhrzeit einstellen

Sie sollten Datum und Uhrzeit unbedingt einstellen. Nur so können Sie Ihre Messwerte korrekt mit Datum und Uhrzeit speichern und später abrufen.

Hinweis: Wenn Sie die Taste MEM gedrückt halten, können Sie die Werte schneller einstellen.

Zur Einstellung von Datum und Uhrzeit gehen Sie wie folgt vor:

• Bringen Sie den Touch Screen-Aktivierungsschalter in die ON Position.
• Drücken Sie gleichzeitig die START/STOPP- und MEM-Tasten, 24h beginnt zu blinken. Stellen Sie mit der Taste MEM 12h oder 24h Modus ein. Bestätigen Sie mit START/STOPP. Das Jahr beginnt zu blinken. Stellen Sie mit der Taste MEM das Jahr ein und bestätigen Sie mit START/STOPP
• Stellen Sie danach Monat, Tag, Stunde und Minute ein und bestätigen Sie jeweils mit START/STOPP Ⓙ
• Durch erneutes Betätigen der Taste START/STOPP Ⓙ schaltet das Display ab.

Hinweis: Im 24h Modus wird das Datum mit Tag/Monat angezeigt. Im 12h Modus mit Monat/Tag.

Betrieb mit dem Netzteil

Sie können dieses Gerät auch mit einem Netzteil betreiben. Dazu dürfen keine Batterien im Batteriefach sein. Das Netzteil ist unter der Bestellnummer 071.19 im Fachhandel oder bei der Serviceadresse erhältlich.

• Das Blutdruckmessgerät darf ausschließlich nur mit dem hier beschriebenen Netzteil betrieben werden, um eine mögliche Beschädigung des Blutdruckmessgerätes zu verhindern.
• Stecken Sie das Netzteil in den dafür vorgesehenen Anschluss auf der rechten Seite des Blutdruckmessgerätes. Das Netzteil darf nur an die auf dem Typschild angegebene Netzspannung angeschlossen werden.
• Schließen Sie danach den Netzstecker des Netzteils an die Steckdose an.
• Nach dem Gebrauch des Blutdruckmessgerätes trennen Sie das Netzteil zuerst von der Steckdose und anschließend vom Blutdruckmessgerät. Sobald Sie das Netzteil ausstecken, verliert das Blutdruckmessgerät Datum und Uhrzeit. Die gespeicherten Messwerte bleiben jedoch erhalten.

5. Blutdruck messen

Bitte bringen Sie das Gerät vor der Messung auf Raum-temperatur.

Manschette anlegen

Legen Sie die Manschette am entblößten linken Oberarm an. Die Durchblutung des Arms darf nicht durch zu enge Kleidungsstücke oder Ähnliches eingeengt sein.

Die Manschette ist am Oberarm so zu platzieren, dass der untere Rand 2 – 3 cm über der Ellenbeuge und über der Arterie liegt. Der Schlauch weist zur Handflächenmitte.

Legen Sie nun das freie Ende der Manschette eng, aber nicht zu stramm um den Arm und schließen Sie den Klettverschluss.

Die Manschette sollte so stramm angelegt sein, dass noch zwei Finger unter die Manschette passen.

Stecken Sie nun den Manschetten- schlauch in den Anschluss für den Manschettenstecker.

Achtung: Das Gerät darf nur mit der Original-Manschette betrieben werden. Die Manschette ist für einen Armumfang von 22 bis 30 cm geeignet.

Unter der Bestellnummer 162.796 ist eine größere Man-schette für Oberarmumfänge von 30 bis 42 cm beim Fachhandel oder bei der Serviceadresse erhältlich.

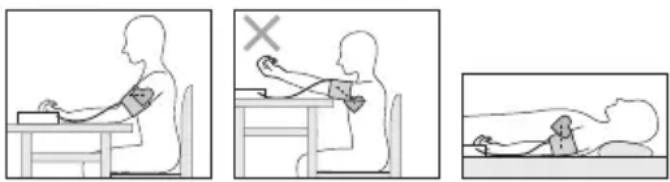

Richtige Körperhaltung einnehmen

• Ruhen Sie sich vor jeder Messung ca. 5 Minuten aus! Ansonsten kann es zu Abweichungen kommen.

• Sie können die Messung im Sitzen oder im Liegen durchführen. Achten Sie in jedem Falle darauf, dass sich die Manschette in Herzhöhe befindet.

• Sitzen Sie zur Blutdruckmessung bequem. Lehnen Sie Rücken und Arme an. Kreuzen Sie die Beine nicht. Stellen Sie die Füße flach auf den Boden.

• Um das Messergebnis nicht zu verfälschen, ist es wichtig, sich während der Messung ruhig zu verhalten und nicht zu sprechen.

Blutdruckmessung durchführen

• Bringen Sie den Touch Screen Aktivierungsschalter in die Position ON.
• Legen Sie, wie zuvor beschrieben, die Manschette an und nehmen Sie die Haltung ein, in der Sie die Messung durchführen wollen.
• Starten Sie das Blutdruckmessgerät mit der Taste START/STOPP. Nach der Vollbildanzeige erscheint der zuletzt verwendete Benutzerspeicher über . Um den Benutzerspeicher zu verändern, drücken Sie die Taste MEM und bestätigen Ihre Wahl mit der Taste START/STOPP. Bei nicht Betätigung wird automatisch nach 5 Sekunden der zuletzt verwendete Benutzerspeicher verwendet.
• Vor der Messung wird kurz das letzte gespeicherte Messergebnis angezeigt. Sollte sich keine Messung im Speicher befinden, zeigt das Gerät jeweils den Wert Dan.
• Die Manschette wird automatisch aufgepumpt. Der Manschetten-Luftdruck wird langsam abgelassen. Bei einer bereits zu erkennenden Tendenz zu hohem Blutdruck wird nochmals nachgepumpt und der Manschettendruck

nochmals erhöht. Sobald ein Puls zu erkennen ist, wird das Symbol Puls 🤒angezeigt.

• Die Messergebnisse Systolischer Druck, Diastolischer Druck und Puls werden angezeigt.
- Sie können die Messung jederzeit durch das Drücken der TasteSTART/STOPP abbrechen oder indem Sie den Touch Screen Aktivierungsschalter auf die Position OFF schieben.
- Ererscheint wenn die Messung nicht ordnungsgemäß durchgeführt werden konnte. Beachten Sie das Kapitel Fehlermeldung/Fehlerbehebung in dieser Gebrauchsanleitung und wiederholen Sie die Messung.
- Das Messergebnis wird automatisch abgespeichert.
- Zum Abschalten drücken Sie die Taste START/STOPP oder bringen Sie den Touch Screen Aktivierungsschalter in die Position OFF. Wenn Sie vergessen das Gerät auszuschalten, schaltet sich das Gerät nach ca. 1 Minute automatisch ab.

Warten Sie vor einer erneuten Messung mindestens 5 Minuten!

6. Ergebnisse beurteilen

Herzrhythmusstörungen:

Dieses Gerät kann während der Messung eventuelle Störungen des Herzrhythmus identifizieren und weist gegebenenfalls nach der Messung mit dem Symbol 10/14 auf hin. Dies kann ein Indikator für eine Arrhythmie sein. Arrhythmie ist eine Krankheit, bei der der Herzrhythmus aufgrund von Fehlern im bioelektrischen System, das den Herzschlag steuert, anormal ist. Die Symptome (ausgelassene oder vorzeitige Herzschläge, langsamer oder zu schneller Puls) können u.a. von Herzerkrankungen, Alter, körperliche Veranlagung, Genuss mittel im Übermaß, Stress oder Mangel an Schlaf herrühren. Arrhythmie kann nur durch eine Untersuchung bei Ihrem Arzt festgestellt werden. Wiederholen Sie die Messung, wenn das Symbol 100 ch der Messung auf dem Display angezeigt wird. Bitte achten sie darauf, dass Sie sich 5 Minuten ausruhen und während der Messung nicht sprechen oder bewegen. Sollte das Symbol 100 erscheinen, wenden Sie sich bitte an Ihren Arzt. Selbstdiagnose und -behandlung aufgrund der Messergebnisse können gefährlich sein. Befolgen Sie unbedingt die Anweisungen Ihres Arztes.

WHO-Einstufung:

Gemäß den Richtlinien/Definitionen der Weltgesundheitsorganisation (WHO) und neuester Erkenntnisse lassen sich die Messergebnisse gemäß nachfolgender Tabelle einstufen und beurteilen.

Diese Standardwerte dienen jedoch lediglich als allgemeine Richtlinie, da der individuelle Blutdruck bei verschiedenen Personen und unterschiedlichen Altersgruppen usw. abweicht.

Bereich der Blutdruckwerte	Systole (in mmHg)	Diastole (in mmHg)	Maßnahme
Stufe 3: starke Hypertonie	≥ 180 ≥ 110	einen Arzt aufsu-chen
Stufe 2: mittlere Hypertonie	160-179 10	0-109 einen	Arzt aufsu-chen
Stufe 1: leichte Hypertonie	140-159 90	-99 regelmäßige	Kontrolle beim Arzt
Hoch Normal 130	-139 85-89	regelmäßige	Kontrolle beim Arzt
Normal 120-129 80	-84 Selbstkontrolle
Optimal <120 <80	Selbstkontrolle

Quelle: WHO, 1999

Es ist wichtig, dass Sie Ihren Arzt in regelmäßigen Abständen zu Rate ziehen. Ihr Arzt teilt Ihnen Ihre individuellen Werte für einen normalen Blutdruck sowie den Wert mit, ab dem die Höhe des Blutdrucks als gefährlich einzustufen ist.

Die Balkengrafik im Display und die Skala auf dem Gerät geben an, in welchem Bereich sich der ermittelte Blutdruck befindet.

Sollte sich der Wert von Systole und Diastole in zwei unterschiedlichen WHO-Bereichen befinden (z.B. Systole im Bereich „Hoch normal“ und Diastole im Bereich „Normal“) dann zeigt Ihnen die graphische WHO-Einteilung auf dem Gerät immer den höheren Bereich an, im beschriebenen Beispiel „Hoch normal“.

7. Messwerte speichern, abrufen und löschen

- Die Ergebnisse jeder erfolgreichen Messung werden zusammen mit Datum und Uhrzeit abgespeichert. Bei mehr als 60 Messdaten gehen die jeweils ältesten Messdaten verloren.

- Bringen Sie den Touch Screen Aktivierungsschalter in die Position ON.

- Wählen Sie mit der Taste MEM und danach mit der Taste START/STOPP den gewünschten Benutzerspeicher. Durch weiteres Drücken der Taste MEM wird der Durchschnittswert Raller gespeicherten Messwerte des Benutzerspeichers angezeigt. Durch weiteres Drücken der Taste MEM wird der Durchschnittswert der letzten 7 Tage der Morgen-Messung angezeigt. Morgen: 5.00 Uhr – 9.00 Uhr, Anzeige PM Durch weiteres Drücken der Taste MEM wird der Durchschnittswert der letzten 7 Tage der Abend-Messung angezeigt. Abend: 18.00 Uhr – 20.00 Uhr, Anzeige PM Durch weiteres Drücken der Taste MEM werden die jeweils letzten Einzelmesswerte mit Datum und Uhrzeit angezeigt.

• Sie können den Speicher löschen indem Sie die Taste MEM 3 Sekunden gedrückt halten. Alle Werte des gegenwärtigen Benutzerspeichers werden nach drei Signaltönen gelöscht.
• Zum Abschalten drücken Sie erneut die Taste MEM oder die Taste START/STOPP, oder bringen Sie den Touch Screen Aktivierungsschalter in die Position OFF.
• Sollten Sie vergessen das Gerät abzuschalten, schaltet sich dieses automatisch nach 2 Minuten ab.

8. Übertragung der Messwerte

Schließen Sie Ihr Blutdruckmessgerät mithilfe des USB Kabels an Ihren PC an. Aktivieren Sie das Gerät über die MEM-Taste und wählen Sie mit der START/STOPP-Taste den gewünschten Benutzerspeicher aus. Starten Sie die Datenübertragung über die PC Software.

Nach zwei Minuten der Nichtverwendung sowie bei Unterbrechung der Kommunikation mit dem PC schaltet sich das Blutdruckmessgerät automatisch ab.

9. Fehlermeldung/Fehlerbehebung

Bei Fehlern erscheint auf dem Display die Fehlermeldung Er. Fehlermeldungen können auftreten, wenn

- der systolische oder diastolische Druck nicht gemessen werden konnte (E bzw. eisoheint im Display),

• die Manschette zu stark bzw. zu schwach angelegt ist (Ebzw. erscheint im Display),
• der Aufpumpdruck höher als 300 mmHg ist (Erscheint im Display),
• das Aufpumpen länger als 160 Sekunden dauert (ErB erscheint im Display),
• ein System- oder Gerätefehler vorliegt (ErA 5d8 Er7 Er8 erscheint im Display),
  • die Batterien fast verbraucht sind

Wiederholen Sie in diesen Fällen die Messung. Achten Sie darauf, dass Sie sich nicht bewegen oder reden. Setzen Sie gegebenenfalls die Batterien neu ein oder ersetzen Sie diese.

Technischer Alarm – Beschreibung

Sollte der gemessene Blutdruck (systolisch oder diastolisch) außerhalb der im Abschnitt Technische Angaben angegebenen Grenzen liegen, erscheint auf dem Display der technische Alarm in Form der Anzeige „Hi“ bzw. „Lo“. In diesem Fall sollten Sie einen Arzt aufsuchen bzw. die Richtigkeit Ihrer Bedienvorgänge überprüfen.

Die Grenzwerte für den technischen Alarm sind ab Werk fest eingestellt und können nicht angepasst oder deaktiviert werden. Diesen Alarmgrenzwerten wird im Rahmen der Norm IEC 60601-1-8 untergeordnete Priorität beigemessen.

Der technische Alarm ist ein nicht selbsthaltender Alarm und muss nicht zurückgesetzt werden. Das auf dem Display angezeigte Signal verschwindet nach rund 8 Sekunden automatisch.

10. Gerät reinigen und aufbewahren

• Reinigen Sie Ihr Blutdruckmessgerät vorsichtig nur mit einem leicht angefeuchteten Tuch.
• Verwenden Sie keine Reinigungs- oder Lösungsmittel.
• Sie dürfen das Gerät auf keinen Fall unter Wasser halten, da sonst Flüssigkeit eindringen kann und das Gerät beschädigt.
• Wenn Sie das Gerät aufbewahren, dürfen keine schweren Gegenstände auf dem Gerät stehen. Entnehmen Sie die Batterien. Der Manschettenschlauch darf nicht scharf abgeknickt werden.

11. Technische Angaben

Modell-Nr. SBM 50

Typ SBM 45

Messmethode Oszillometrisch, nicht invasive Blutdruckmessung am Oberarm

Messbereich Manschettendruck 0–300 mmHg, systolisch 60–260 mmHg, diastolisch 40–199 mmHg, Puls 40–180 Schläge /Minute
Genauigkeit der Anzeige	systolisch ± 3 mmHg, diastolisch ± 3 mmHg, Puls ± 5 % des angezeigten Wertes
Messunsicherheit max. zulässige Standardabweichung gemäß klinischer Prüfung: systolisch 8 mmHg / diastolisch 8 mmHg
Speicher 2 x 60 Speicherplätze
Abmessungen L 100 mm x B 150 mm x H 58 mm
Gewicht Ungefähr 475 g (ohne Batterien)
Manschettengröße 22 bis 30 cm
Zul. Betriebsbedingungen	+5 °C bis +40 °C, ≤90 % relative Luftfeuchte (nicht kondensierend)
Zul. Aufbewahrungsbedingungen	-20 °C bis +55 °C, ≤95 % relative Luftfeuchte, 800 –1050 hPa Umgebungsdruck
Stromversorgung	4 x 1,5 V— — — AA Batterien
Batterie-Lebensdauer	Für ca. 500 Messungen, je nach Höhe des Blutdrucks bzw. Aufpumpdruck

Zubehör Gebrauchsanweisung, 4 x 1,5 V AABatterien, Aufbewahrungstasche

Klassifikation Interne Versorgung, IPX0, kein APoder APG, Dauerbetrieb, Anwendungsteil Typ BF

Änderungen der technischen Angaben ohne Benachrichtigung sind aus Aktualisierungsgründen vorbehalten.

• Dieses Gerät entspricht der europäischen Norm EN60601-1-2 und unterliegt besonderen Vorsichtsmaßnahmen hinsichtlich der elektromagnetischen Verträglichkeit. Bitte beachten Sie dabei, dass tragbare und mobile HF-Kommunikationseinrichtungen dieses Gerät beeinflussen können. Genauere Angaben können Sie unter der angegebenen Kundenservice-Adresse anfordern oder am Ende der Gebrauchsanweisung nachlesen.
• Das Gerät entspricht der EU-Richtlinie für Medizinprodukte 93/42/EC, dem Medizinproduktegesetz und den Normen EN1060-1 (nicht invasive Blutdruckmessgeräte Teil 1: Allgemeine Anforderungen), EN1060-3 (nicht invasive Blutdruckmessgeräte Teil 3: Ergänzende Anforderungen für elektromechanische Blutdruckmesssysteme) und IEC80601-2-30 (Medizinische elektrische Geräte Teil 2 – 30: Besondere Festlegungen für die Sicherheit

einschließlich der wesentlichen Leistungsmerkmale von automatisierten nicht invasiven Blutdruckmessgeräten).

- Die Genauigkeit dieses Blutdruckmessgerätes wurde sorgfältig geprüft und wurde im Hinblick auf eine lange nutzbare Lebensdauer entwickelt. Bei Verwendung des Gerätes in der Heilkunde sind Messtechnische Kontrollen mit geeigneten Mitteln durchzuführen. Genaue Angaben zur Überprüfung der Genauigkeit können unter der Service-Adresse angefragt werden.

12. Netzteil

Modell Nr. FW 7575M/EU/6/06

Eingang 100–240 V, 50–60 Hz

Ausgang 6 V DC, 600 mA, nur in Verbindung mit Sanitas Blutdruckmessgeräten

Hersteller Friwo Gerätebau GmbH

Schutz Das Gerät ist doppelt schutzisoliert und verfügt über eine primärseitige Sicherung, die das Gerät im Fehlerfall vom Netz trennt. Stellen Sie sicher, dass Sie die Batterien aus dem Batteriefach entnommen haben, bevor Sie das Netzteil benutzen.

Schutzisoliert / Schutzklasse 2

Polarität des Gleichspannungsanschlusses

Gehäuse und Schutzabdeckungen

Das Netzteilgehäuse schützt vor Berührung von Teilen, die unter Strom stehen bzw. stehen können (Finger, Nadel, Prüfhaken).Der Anwender darf nicht gleichzeitig den Patienten und den Ausgangsstecker des AC-Netzteil berühren.

13. Garantie

Wir leisten 2 Jahre Garantie für Material- und Fabrikationsfehler des Produktes. Die Garantie gilt nicht:

• im Falle von Schäden, die auf unsachgemäßer Bedienung beruhen,
• für Verschleißteile,
• für Mängel, die dem Kunden bereits beim Kauf bekannt waren,
• bei Eigenverschulden des Kunden.

Die gesetzlichen Gewährleistungen des Kunden bleiben durch die Garantie unberührt. Für Geltendmachung eines Garantie falles innerhalb der Garantiezeit ist durch den Kunden der Nachweis des Kaufes zu führen. Die Garantie ist innerhalb eines Zeitraumes von 2 Jahren ab Kaufdatum gegenüber der Hans Dinslage GmbH, Riedlinger Straße 28, 88524 Uttenweiler, Germany, geltend zu machen. Der Kunde

hat im Garantiefall das Recht zur Reparatur der Ware bei unseren eigenen oder bei von uns autorisierten Werkstätten. Weiter gehende Rechte werden dem Kunden (auf Grund der Garantie) nicht eingeräumt.

ENGLISH

Supplier Friwo Gerätebau GmbH

Fabricant Friwo Gerätebau GmbH

Produttore Friwo Gerätebau GmbH
