BEDIENUNGSANLEITUNG VVK26I15C0 VIVA

Wichtige Hinweise. 6

Vorbereitung der Einbaumöbel, Abb. 1, 2, 3, 4.

Einbau des Gerats, Abbildungen 5/6. 7

Änderung des Einsatzstroms 13 / 16 / 20 Ampere, Abbildung 7

Ausbau des Gerats. 7

GEBRAUCHSANLEITUNG 8

Sicherheitschinweise 8

Ursachen fur Schaden 9

Umweltschutz 10

Umweltgerecht entsorgen 10

Tipps zum Energiesparen 10

Induktionskochen 10

Vorteile beim Induktionskochen. 10

Kochgeschirr. 10

Das Gerät kennen lernen. 11

Bedienfeld 11

DieKochstellen 11

Restwärmeanzeige 12

Kochfeld einstellen 12

Das Kochfeld ein- und ausschalten 12

DieKochstelle einstellen 12

Kochtablelle 12

Kindersicherung 14

Kindersicherung ein- und ausschalten 14

Automatische Kindersicherung 14

Powerboost-Funktion 14

Einschalten 14

Ausschalten. 14

Timer 14

EineKochstelleautomatischausschalten. 14

Kuchenwecker. 15

Sicherheitsabschaltung 15

Grundeinstellungen 15

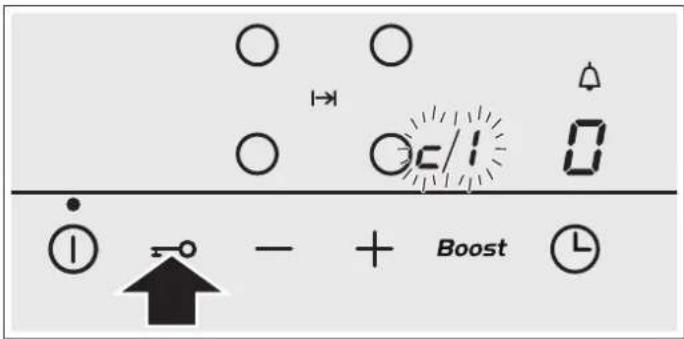

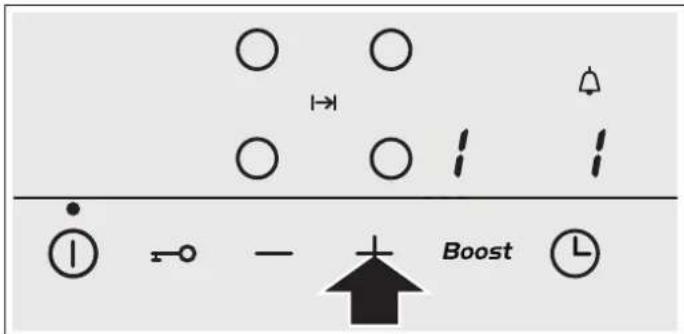

Zugang zu den Grundeinstellungen. 16

Reinigung und Pflege. 16

Kochfeld. 16

Kochfeldrahmen. 16

Betriebsstörungen beheben 17

Normale Geräusche bei Betrieb des Gerats 17

Kundendienst. 18

MONTAGEANLEITUNG

Einbau

1

Sicherheitshinweis: Die Sicherheit beim Gebrauch des Gerätes ist nur gewährleistet, wenn der Einbau technisch korrekt und gemäß dieser Montageanleitung vorgenommen wurde. Für Schaden, die durch einen unsachgemäßen Einbau entstehen, haftet der Monteur.

Elektrischer Anschluss: Er muss von einem konzessionierten Fachmann vorgenommen werden. Dabei gelten die Bestimmungen der örtlichen Stromversorger.

Anschlussypen: Das Gerät gehört zur Schutzklasse I und damit nur in Kombination mit einem geerdeten Anschluss verwendet werden.

Der Hersteller übernimmt keine Verantwortung für Betriebsstörungen oder mögliche Schäden die auf eine fehlerhafte elektrische Installation zurückzuführn sind.

Einbau: Das Gerät muss fest angeschlossen werden und es müssen beim festen Anschluss gemäß den Montagevorschriften Trennungsmöglichkeiten vorhanden sein.

Einbau unter der Arbeitsplatte: Induktionskochfelder dürfen nur über Schubfächern, Backöfen mit Geblase desselben Herstellers oder Geschirrspulern desselben Herstellers eingebaut werden. Unter dem Kochfeld dürfen keine Kühlschränke, Backöfen ohne Geblase oder Waschmaschinen eingebaut werden.

Netzkel: Das Netzkabel nicht einkommen oder über scharfe Kanten führen. Wenn sich unter dem Kochfeld ein Backofen befindet, das Kabel über die hinteren Kanten des Backofens bis zur Anschlussdose führen. Das Netzkabel muss so angebracht werden, dass frei Teile des Kochfelds oder Backofens nicht berührt werden.

Arbeitsplatte: Sie muss eben, horizontal und stabil sein. Die Anweisungen des Arbeitsplatten-Herstellers beachten.

Garantie: Ein unsachgemäß Einbau, Anschluss oder eine fehlerhafte Montage führen zum Verlust der Garantie.

Hinweis: Jegliche Arbeiten am Geräteinneren, einschließlich dem Austausch des Netzkabels, müssen vom eigens dazu ausgebildeten Kundendienst vorgenommen werden.

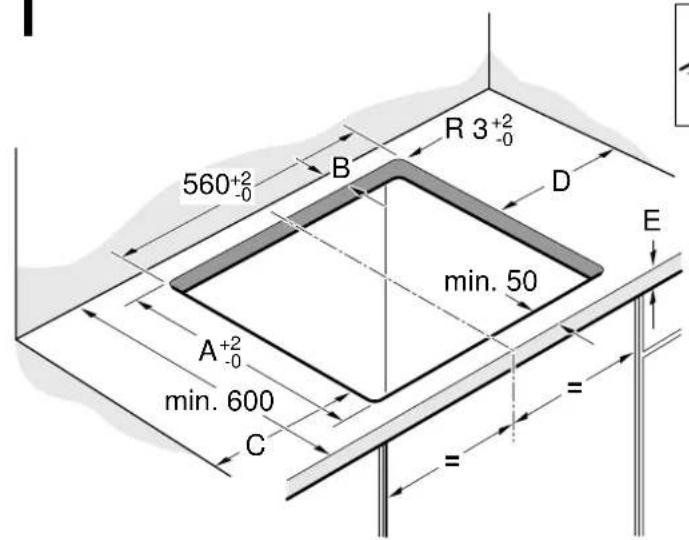

Vorbereitung der Einbaumöbel, Abb. 1, 2, 3, 4

Einbaumöbel: Sie müssen bis mindestens 90^ temperaturbestandig sein.

Ausschnitt: Späne nach den Ausschnittarbeiten entfern.

Schnittflächen: Mit hitzebeständigem Material versiegeln.

Einbau über einem Schubfach, Abbildung 2a

Im Schubfach befindliche Metallgegenstände konnen durch den Rückstrom der Luft, bei der Belüfung des Kochfelds hohe Temperaturen erreichen. Daher wird empfohlen einen Zwischenboden einzubauen.

Zwischenboden: Es kann eine Holzplatte verwendet werden (Abbildung 3) oder ein geeignetes Zubehörteil, das über unseren Technischen Kundendienst bezogen werden kann. Die Artikelnummer für diese Zubehörteil lautet 686002.

Arbeitsplatte: Sie muss mindestens 20 mm dick sein.

Der Abstand zwischen dem oberen Bereich der Arbeitsplatte und dem oberen Bereich des Schubfachs muss 65mm betragen.

Montage über einem Backofen, Abbildung 2b

Ablage: Muss über eine Mindestdicke von 30 mm verfügen.

Hinweis: Schlagen Sie in der Montageanleitung für den Backofen nach, falls der Abstand zwischen Kochfeld und Backofen vergroßert werden muss.

Beluftung: Der Abstand zwischen Backofen und Kochfeld muss mindestens 5mm betragen.

Einbau über dem Geschirrspüler

Es muss ein Zubehörteil dazwischen eingebaut werden. Zubehörteile erhalten Sie bei unserem Kundendienst. Die Artikelnummer für diesen Zubehörteil lautet 686002.

Arbeitsplatte: Sie muss mindestens 20 mm und damit hochstens 40 mm dick sein.

Es muss folgender Abstand zwischen dem oberen Bereich der Arbeitsplatte und dem oberen Bereich des Geschirrspulers eingehalten werden:

60 mm bei Einbau über einem Kompakt-Geschirrspüler.
65 mm bei Einbau über einem normalen Geschirrspüler.

Belüftung, Abbildung 4

Für die Belüftung des Kochfelds ist Folgendes notwendig:

• Eine Öffnung im oberen Bereich der Möbelrückwand (Abbildung 4a).
  Ein Abstand zwischen der Möbelrückwand und der Kuchenwand (Abbildung 4b).

Einbau des Geräts, Abbildungen 5/6

Hinweis: Zum Einbau den Kochfeldes Schutzhandschuhe verwenden. Die nicht sightbaren Flächen können scharfe Kanten aufweisen.

Das Gerät ans Stromnetz anschließen und auf einen korrekten Betrieb überprüfen.

Fur die elektrische Spannung siehe Typenschild.
Nur nach dem Anschlussplan anschließen (Abb. 6).

1.Braun
2. Blau
3. Gelb und grün

Änderung des Einschaltstroms 13 / 16 / 20 Ampere, Abbildung 7

Vor dem ersten Gebrauchitte prufen,ob der Einschaltstrom des Kochfeldes korrekt ist.

Für eine Änderung des Einsatzstromes folgendermaßen vorgehen:

1. Das Kochfeld mit dem Hauptschalter einschalten. Kein Kochgeschirr auf die Kochstellen stellen.
2. In den folgenden 60 Sekunden alle Kochstellen je nach benötigtem Einsatzstrom auf die gewünschte Kochstufe stellen, siehe Tabelle.

Leistungsstufe	Einschaltstrom in Ampere
1	20 A
2	16 A
3	13 A

1. Alle Kochstellen, beginnend mit der Kochstelle rechts unter, nacheinander entgegen dem Uhrzeigersinn ausschalten.
2. In der Anzeige der rechten Kochstellen wird der ausgewählte Einsatzstrom angezeigt.
3. Kochfeld mit dem Hauptschalter ausschalten.

Der ausgewählte Einschaltstrom wurde korrekt gespeichert.

Ausbau des Geräts

Das Gerät vom Stromnetz trennen.

Von unter gegen das Kochfeld drucken und das Kochfeld herausnahmen.

Achtung!

Schäden am Gerä! Versuchen Sie nicht, das Gerät durch Hebeln von oben zu entnahmen.

Sicherheitshinweise

These Anleitung sorgfältig lesen. Die Gebrauchs- und Montageanleitung sowie den Gerätepass für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.

Das Gerät nach dem Auspacken prufen. Bei einem Transportschaden nicht anschlieben. Den Schaden schriftlich festhalten und den Kundendienst rufen, sonst entfällt der Garantieanspruch.

Der Einbau des Gerätes muss gemäß der beigefugten Montageanleitung erfolgen.

Dieses Gerät ist nur für den privaten Haushalt und das tatsächliche Umfeld bestimmt. Das Gerät nur zum Zubereiten von Speisen und Getränken benutzen. Das Gerät während des Betriebes beaufsichtigen. Das Gerät nur in geschlossenen Räumen verwenden.

Benutzen Sie keine Kochfeld-Abdeckungen. Sie können zu Unfallen führen, z.B. durch Überhitzung, Entzündung oder zerspringende Materialien.

Benutzen Sie keine ungeeigneten Schutzvorrichtungen oder Kinderschutzgitter. Sie können zu Unfallen führen.

Dieses Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einer Fernsteuerung bestimmt.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt werden, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder von ihr bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und sie die daraus resultierenden Gefahren verstanden haben.

Kinder)dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgefuhrt werden, es sei dess, sie sind 8 Jahre und alter und werden beaufsichtigt.

Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.

Falls Sie einen Herzschrittmacher oder eine andere elektronische Körperhilfe tragen, seien Sie vorsichtig wenn Sie sich vor einem eingeschalteten Induktionskochfeld befinden. Informieren Sie sich bei ihrem Arzt oder dem Hersteller des medizinischen Gerätes hinsichtlich Konformität oder einer möglichen Unverträglichkeit.

Brandgefahr!

HeiBes OI und Fett entzündet sich Schnell. HeiBes OI und Fett nie unbeaufsichtigt lasen. Nie ein Feuer mit Wasser loschen. Kochstelle ausschalten. Flammen vorsichtig mit Deckel, Löschdecke oder Ahnlichem ersticken.
Die Kochstellen werden sehr heißt. Nie brennbare Gegenstände auf das Kochfeld legen. Keine Gegenstände auf dem Kochfeld lagern.
Das Gerät wird heiß. Nie brennbare Gegenstände oder Spraydosen in Schubladen direkt unter dem Kochfeld aufbewahren.
Das Kochfeld schaltet sich von selbst ab und{lssst sich nicht mehr bedieren. Es kann sich später unbeabsichtigt einschalten. Sicherung im Sicherungskosten ausschalten. Kundendienst rufen.

Verbrennungsgefahr!

Die Kochstellen und deren Umgebung, insbesondere ein eventuell vorhandener Kochfeldrahmen, werden sehr heißt. Die heißen Flächen nie berühren. Kinder fernhalten.
Die Kochstelle heizt, aber die Anzeige Funktioniert nicht. Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.
Gegenstände aus Metall werden auf dem Kochfeld sehr Schnell hei. Nie Gegenstände aus Metall, wie z. B. Messer, Gabeln, Löffel und Deckel auf dem Kochfeld ablegen.
- Nach jedem Gebrauch das Kochfeld mit dem Hauptschalter ausschalten. Nicht warten, bis sich das Kochfeld automatisch ausschaltet, weil sich keine Töpfe und Pfaffen mehr darauf befinden.

Stromschlaggefahr!

Unsachgemäß Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Technikerarf Reparaturendurchfuhren und beschädigte Anschlussleitungen austauschen. Ist das Gerätdefekt, Netzsteckerziehen oder Sicherungim Sicherungskastenausschalten.Kundendienst rufen.
Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden.
Ein defektes Gerät kann einen Stromschlag verursachen. Nie ein defektes Gerät einschalten. Netzsteckerziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.
Sprünge oder Brüche in der Glaskeramik konnen Stromschläge verursachen. Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.

Beschädigungsgefahr!

Das Kochfeld ist an der Unterseite mit einem Geblase ausgestattet. Befindet sich unter dem Kochfeld eine Schublade, dürfen in dieser keine klinen Gegenstände oder Papier aufbewahrt werden. Sie konnten aufgesaugt werden und das Geblase beschädigen oder die Kühlung beeinträchtigen. Zwischen dem Inhalt der Schublade und dem Geblaseeingang muss ein Mindeststand von 2 cm vorhanden sein.

Verletzungsgefahr!

Beim Garen im Wasserbad konnen Kochfeld und Kochgefãß durch Überhitzung zerspringen. Das Kochgefãß im Wasserbadarf den Bodensdes mit Wasser gefüllten Topfes nicht direkt berühren.Nur hitzebeständiges Kochgeschirr verwenden.
Kochtopfe konnen durch Flüssigkeit zwischen Topfboden und Kochstelle plottlich in die Höhe springen. Kochstelle und Topboden immer trocken halten.

Ursachen für Schäden

Achtung!

Rae Topf- und Pfannenböden verkratzen das Kochfeld.
- Niemals leere Kochgefäbe auf das Kochfeld stellen. Das können zu Schaden führen.
Keine bereits Töppe oder Pfannen auf das Bedienfeld, die Anzeigen oder den Kochfeldrahmen stellen. Das konnte zu Schäden führen.
- Wenn harte und spitze Gegenstände auf das Kochfeld fallen, können Schäden entstehen.
Alufolie und KunststoffgefaBe schmelzen auf heiBen Kochstell- len. Der Gebrauch von Herdschutzfolie auf dem Kochfeld wird nicht empfohlen.

Ubersicht

In der folgenden Tabelle sind die zahligsten Schäden aufgeführ't:

Schaden Ursache Maßnahme

Flecken Übergelaufene Speisen Übergelaufene Speisen(sofort mit einem Glasschaber entfernen.

Ungeeignete Reinigungsmittel Nur Reinigungsmittel verwenden, die für Kochfelder geeignet sind.

Kratzer Salz, Zucker und Sand Das Kochfeld nicht als Arbeits- oder Abstellfläche benutzen.

Raue Böden zerkratzen die Glaskeramik Kochgeschirr überprüfen.

Verfürbungen Ungeeignete Reinigungsmittel Nur Reinigungsmittel verwenden, die für Kochfelder geeignet sind.

Abrieb durch Topfböden Töpe und Pfannen anheiten, um sie zu verschiben.

Ausmuschelung Zucker und stark zuckerhaltige Speisen Übergelaufene Speisen sofort mit einem Glasschaber entfernen.

Umweltschutz

Umweltgerecht entsorgen

Entsorgen Sie die Verpackung umweltgerecht.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Tipps zum Energiesparen

Schlieben Sie Töpfe immer mit einem passenden Deckel.
Kochen ohne Deckel verbraucht erheblich mehr Energie.
Benutzen Sie einen Glasdeckel, um in den Topf sehen zu können, ohne den Deckel anheiten zu müssen.

Benutzen Sie Töppe und Pfannen mit ebenen Böden. Unebene Böden erhöhen den Energieverbrauch.
Der Durchmesser von Topf- und Pfannenboden soll mit der Gröbe der Kochstelle übereinstimmen. Beachten Sie: Geschirr-Hersteller geben oft den oberen Topdurchmesser an, der meistens größter ist als der Durchmesser des Topfodens.
- Verwenden Sie für keine Mengen einen kleinen Topf. Ein großer, nur weniger gefüllter Topf besteht viel Energie.
Garen Sie mit weniger Wasser. Das spart Energie. Bei Gemüse bleiben Vitamine und Mineralstoffe erhalten.
Schalten Sie rechtzeitig auf eine niedrigere Kochstufe darüber. So spare Sie Energie.

Induktionskochen

Vorteile beim Induktionskochen

Beim Kochen mit Induktion wird die Wärme direkt im Topfboden erzeugt. Das bringt keine Vorteile für Sie:

Zeitersparnis beim Kochen und Braten. Das Kochgeschirr wird direkt erwartt.
- Weniger Energie wird verbraucht.
Einfache Pflege und Reinigung. Übergelaufene Speisen brennen nicht so schnell an.
- Kontrollierte Wärmezufuhr und Sicherheit. Die Kochstelle reagiert sofort auf jeder Leistungsänderung. Die Wärme kann soctal genau dosiert werden. Wenn Sie das Kochgeschirr von der Kochstelle nehmen, wird die Wärmezufuhr sofort unterbrochen, auch wenn die Kochstelle noch eingeschaltet ist.

Kochgeschirr

Für Induktionsherde ist nur ferromagnetisches Kochgeschirr aus folgenden Materialien geeignet:

■ emaillierter Stahl
Gusseisen
induktionsfähiges Geschirr aus Edelstahl.

Um festzustellen, ob das Kochgeschirr geeignet ist, prufen Sie, ob der Topf- oder Pfannenboden einen Magneten anzieht.

Es gibt andere induktionsfähige Töppe und Pfaffen, deren Boden nicht komplett ferromagnetisch ist.

Ist der Boden des Kochgeschirrs nicht kompletter ferromagnetisch, wird nur die magnetisierbare Flüche hei. Dadurch kann es sein, dass die Wärme nicht gleichmäßige verteil wird.

Besteht der Boden des Kochgeschirrs unter anderen aus Aluminium, ist die ferromagnetische Fläche ebenfalls verringgert. Es kann sein, dass这点es Kochgeschirr nicht richtig warm oder eventuell gar nicht erkannt wird. Um gute Garergebnisse zu erzielen, empfehlen wir, dass der Durchmesser der ferromagnetischen Fläche des Kochgeschirrs mit der Grübe der Kochstelle übereinstimmt. Falls ein Topf oder eine Pfanne auf einer Kochstelle nicht erkannt wird, versuchen Sie es auf einer im Durchmesser kleineren Kochstelle noch einmal.

Ungeeignetes Kochgeschirr

Verwenden Sie keinesfalls Adapterplatten fur Induktion oder Kochgeschirr aus:

herkömmlichem Edelstahl
Glas
Ton
Kupfer
Aluminium

Beschaffenheit des Geschirrbodens

Die Beschaffenheit des Geschirrbodens kann das Kochergebnis beeinflussen. Das Material des Geschirrbodens soll die Hitze gleichmäßige vertellen. Gut geeignet ist z.B. ein Sandwichboden aus Edelstahl.

Kein Kochgeschirr auf der Kochstelle oder Kochgeschirr in ungeeigneter Höhe

Wird kein Kochgeschirr auf die ausgewählte Kochstelle gestellt oder ist das Geschirr nicht in der passenden Höhe oder aus ungeeignetem Material blinkt die angezeigte Kochstufe. Stellen Sie ein geeignetes Kochgeschirr auf die Kochstelle. Die Kochstufenanzeige hört auf zu blinken. Andernfalls schaltet sich die Kochstelle nach 90 Sekunden automatisch aus.

Leeres Kochgeschirr oder Kochgeschirr mit dunnem Boden

Heizen Sie keine leeren Töfe oder Pfannen auf und verwenden Sie kein Kochgeschirr mit)dunnem Boden. Das Geschirr kann

sich sehr Schnell erhitzen, so dass die Sicherheitsabschaltung nicht rechtzeitig aktiviert wird. Der Geschirrboden kann schmelzen und die Glaskeramik beschädigen. Berühren Sie auf keinen Fall das weiß Kochgeschirr. Schalten Sie die Kochstelle aus. Wenn das Kochfeld nach dem Abkühlen nicht mehr Funktioniert, rufen Sie den Kundendienst.

Topferkennung

Jede Kochstelle hat für die Topferkennung eine Untergrenze, die vom Material des Kochgeschirrs abhängt. Verwenden Sie immer die Kochstelle, die dem Topf durchmesser am besten entspricht.

Das Gerät kennen lernen

Die Gebrauchsanweisung gilt fur verschiedene Kochfelder. Auf Seite 2 finden Sie eine Typenübersicht mit Maßangaben.

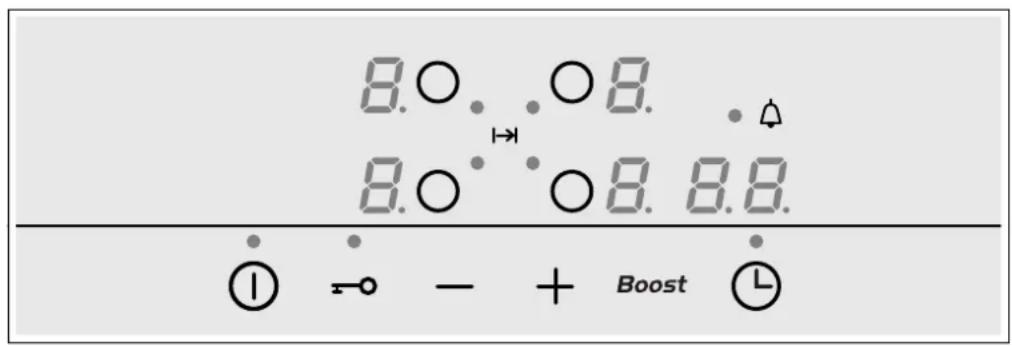

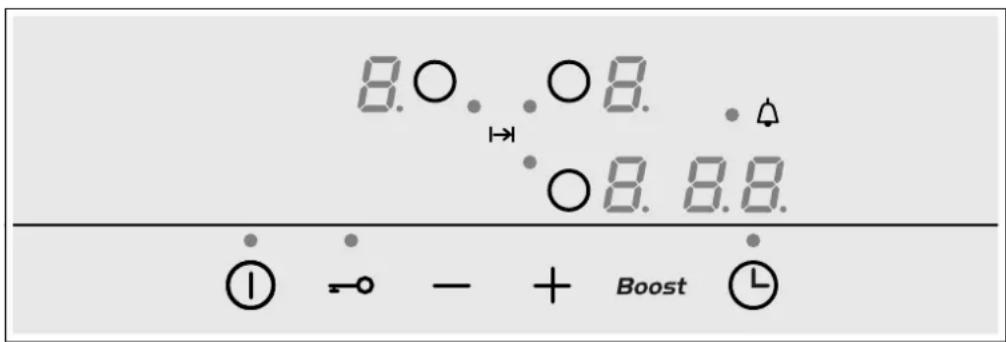

Bedienfeld

Bedienflächen
1	Hauptschalter
○	Kochstelle auswahlen
-/+	Einstellungen auswahlen
Boost Powerboost-Funktion
L	Zeitprogrammierfungtion
-0	Kindersicherung

Anzeigen
0	Betriebszustand
-9	Kochstufen
b	Powerboost-Funktion
H/h	Restwärme
00	Timer

Bedienflächen

Wenn Sie ein Symbol berühren, wird die dazugehörige Funktion aktiviert.

Hinweis: Halten Sie die Bedienflächen immer trocken. Feuchigkeit beeinträchtigt die Funktion.

Die Kochstellen

Kochstelle

Einfache Kochstelle Kochgeschirr in geeigneter Große verwenden.

Nur für das Induktionskochen geeignetes Kochgeschirr verwenden, siehe Abschnitt "Kochgeschirr".

Restwärmeanzeige

Das Kochfeld verfügt für jeder Kochstelle über eine Restwärme-anzeige, die auf noch warme Kochstellen hinweist. Berühren Sie die Kochstellen mit dieser Anzeige nicht.

Auch wenn das Kochfeld ausgeschaltet ist, leuchtet h/H, solange die Kochstelle warm ist.

Beim Herunternehmen des Kochgefases vor Abstellen der Kochstelle, erschinen abwechselnd die Anzeige und die gewählte Kochstufe.

Kochfeld einstellen

In thisem Kapitel erfolnen Sie, wie Sie das Kochfeld einschalten und die Kochstellen einstellen. In der Tabelle finden sie Kochstufen und Garzeiten für verschiedene Gerichte.

Das Kochfeld ein- und ausschalten

Mit dem Hauptschalter schalten Sie das Kochfeld ein und aus.
Einschalten: Das Symbol ① berühren. Es ertont ein Signal. Die Anzeige über dem Hauptschalter leuchtet und in der Kochstufen-Anzeige erscheint eine D. Das Kochfeld ist betriebsbereit.

Ausschalten: Das Symbol ① berühren, bis die Anzeigen erlöschen. Alle Kochstellen sind ausgeschaltet. Die Restwärmeanzeige leuchtet, bis alle Kochstellen ausreichend abgekühlt sind.

Hinweise

Das Kochfeld schaltet sich automatisch aus, wenn alle Kochstellen mehr als 20 Sekunden abgeschaltet sind.
Die ausgewählten Einstellungen bleiben nach dem Ausschalten des Kochfelds noch bis zu 4 Sekunden lang gespeichert. Wird das Kochfeld in dieser Zeit erneut eingeschaltet, geltendie vorherigen Einstellungen.

Die Kochstelle einstellen

Die Kochstufe stellen Sie mit den Symbolen + und - ein.

Kochstufe 1 - niedrigste Leistung.

Kochstufe 9 = hochste Leistung.

Jede Kochstufe verfügbar über eine Zwischenstufe. Diese ist mit einem Punkt gekennzeichnet.

Die Kochstelle und die Kochstufe ausgehalten

Das Kochfeld muss eingeschaltet sein.

1. Die Kochstelle mit dem Symbol auswahlen.

2. Drucken Sie in den nachsten 10 Sekunden das

Symbol + oder -. Die Grundeinstellung wird angezeigt:

Symbol + Kochstufe 9

Symbol - Kochstufe 4

Die Kochstufe ist eingestellt.

Kochstufeändern

Kochstelle auswahlen und das Symbol + oder - berühren, bis die gewünschte Kochstufe erscheint.

Kochstelle ausschalten

Kochstelle auswahlen und anschließend das Symbol + oder - berühren, bis die 0 erscheint.

Die Kochstelle schaltet aus und die Restwärmeanzeige erscheint.

Hinweise

• Wenn kein Kochgeschirr auf der Induktionskochstelle stehen, blinking die Kochstufen-Anzeige. Nach einiger Zeit schaltet sich die Kochstelle aus.
  Steht vor dem Einschalten des Kochfeldes ein Kochgeschirr auf der Kochstelle, wird these spätestens 20 Sekunden nach dem Berühren des Hauptschalters erkannt und die Kochstelle wird automatisch ausgewählt. Stellen Sie in den nachsten 20 Sekunden die Kochstufe ein. Andernfalls schal-tet sich die Kochstelle wieder aus.

Auch wenn mehrere Töppe oder Pfannen beim Einsatzen auf dem Kochfeld stehen, wird nur ein Geschirr erkannt.

Kochtabelle

In folgender Tabelle sind eine Beispiele aufgefuhrt.

Zum Ankochen die Kochstufe 9 auswahlen.

Dickflüssige Speisen gelegentlich umruhren.

Kochstufe

Schmelzen

Schokolade, Schokoladenguss 1-1.

Erwärmen und Warmhalten

Eintopf (z. B. Linsen) 1-2

Milch** 1-2.

In Wasser gegarte Würste** 3-4

*Kochen ohne Deckel
ohne Deckel
* Häufig wenden

	Kochstufe
Auftauen und Erwärmen
Tiefgekühler Spinat 3-4
Tiefgekühles Gulasch 3-4
Garziehen, Köcheln
Kartoffelkürbe* 4.-5.
Fisch* 4-5
Weiße Sausen, z. B. Béchamel 1-2
Aufgeschlagene Sausen, z. B. Bernaise, Hollandaise 3-4
Kochen, Dämpfen, Düsten
Reis (mit doppelter Wassermenge) 2-3
Milchreis 1.-2.
Kartoffeln 4-5
Nudeln* 6-7
Eintopf, Suppen 3.-4.
Gemüse 2.-3.
Tiefgekühles Gemüse 3.-4.
Eintopf mit dem Schnellkochtopf 4.-5.
Schmoren
Rouladen	4-5
Schmorbraten	4-5
Gulasch	3.-4.
Schmoren / Braten mit weniger Öl**
Filet, Kotelett (natur oder paniert)	6-7
Steak (3 cm dick)	7-8
Hähnchenbrust (2 cm dick)***	5-6
Hamburger, Frikadellen (3 cm dick)***	4.-5.
Fisch und Fischfilet, natür	5-6
Fisch und Fischfilet, paniert	6-7
Kraben und Garnelen	7-8
Tiefkühlergerichte, z. B. Pfannengerichte	6-7
Pflannkuchen	6-7
Omelett	3.-4.
Frittieren** (150-200 g pro Portion in 1-2 l Öl)
Tiefkühlprodukte, z. B. Pommes frites, Chicken-Nuggets	8-9
Krokten, tieftegukht	7-8
Fleisch, z. B. Hühnerteile	6-7
Fisch, Gemüse oder Pilze paniert oder im Bierteig, z. B. Champignons	6-7
Konditoreiware, z. B. Windbeutel, Früchte im Bierteig	4-5

• Kochen ohne Deckel
  ohne Deckel
  * Häufig wenden

Kindersicherung

Mit der Kindersicherung konnen Sie verhindern, dass Kinder das Kochfeld einschalten.

Kindersicherung ein- und ausschalten

Das Kochfeld muss ausgeschalte sein.

Einschalten: Das Symbol circa 4 Sekunden lang drucken. Die Anzeige neben dem Symbol leuchtet 10 Sekunden lang auf. Das Kochfeld ist nun gespeit.

Ausschalten: Das Symbol circa 4 Sekunden lang drucken. Die Sperre ist nun deaktiviert.

Automatische Kindersicherung

These Funktion aktiviert die Kindersicherung automatisch nach jeder Ausschalten des Kochfelds.

Ein- und ausschalten

Im Kapitel Grundeinstellungen finden Sie Informationen zur Aktivierung der automatischen Kindersicherung.

Powerboost-Funktion

Mit der Powerboost-Funktion konnen Sie groBere Mengen Wasser noch Schneller erhitzen als mit Kochstufe 9.

Alle Kochstellen verfügen über diese Funktion.

Einschalten

Das Kochfeld muss eingeschaltet sein, jedoch darüber keine Kochstelle in Betrieb sein.

1. Eine Kochstelle auswahlen.
2. Das Symbol Boost drucken. Die Anzeige leuchtet auf

Die Funktion ist nun aktiviert.

Hinweis: Wenn eine Kochstelle eingeschaltet und gleichzeitig noch die Powerboost-Funktion verwendet wird, blinken in der Programmanzeige der Kochstelle die Symbole 5 und 3 auf. AnschlieBend wird die Kochstufe 3 eingestellt. Die Powerboost-Funktion wird deaktiviert.

Ausschalten

1. Eine Kochstelle auswahlen.
2. Das Symbol Boost drucken.

Die Anzeige erlischt und die Kochstelle kehrt zur Kochstufe zurück.

Die Funktion wurde deaktiviert.

Hinweis: Unter bestimmten Umständen kann es vorkommen, dass sich die Powerboost-Funktion automatisch abschaltet, um die elektronischen Komponenten im Inneren des Kochfeldes zu schätzen.

Timer

Den Timer können Sie auf zwei Arten nutzen:

zum automatischen Ausschalten einer Kochstelle
alsKuchenwecker.

Eine Kochstelle automatisch aushalten

Die Kochstelle schaltet sich nach Ablauf der ausgewählten Zeit automatisch aus.

Die Garzeit einstellen.

Das Kochfeld muss eingeschaltet sein.

1. Die gewünschte Kochstelle sowie die gewünschte Kochstufe auswahlen.

2. Auf das Symbol drucken. Die Anzeige ● der Kochstelle leuchtet auf. In der Anzeige der Zeitprogrammierfungtion erscheint 00.

3. Auf das Symbol + oder - drücken. Die Grundeinstellung wird angezeigt:

Symbol : 30 Minuten.

Symbol -: 10 Minuten.

1. Das Symbol + oder - drücken, bis die gewünschte Garzeit entscheidet.

Nach weniger Sekunden beginn't die Garzeit abzulaufen.

Hinweis: Für alle Kochstellen kann automatisch dieselbe Garzeit programmiert werden. Die programmierte Zeit lauft fur jeder einzelnie Kochstelle unabhängig ab.

Im Kapitel Grundeinstellungen finden Sie Informationen zur automatischen Programmierung der Garzeit.

Zeitändern oder loschen

Kochstelle auswahlen. Das Symbol berühren und die Garzeit mit dem Symbol + oder -ändern oder auf 00 stellen.

Nach Ablauf der Zeit

Die Kochstelle schaltet sich aus. Ein Signal ertont. In der Timer-Anzeige erscheint 10 Sekunden lang 00. Die Anzeige der Kochstelle leuchtet. Das Symbol berühren, die Anzeigen erlösen und das Signal verstummt.

Hinweise

• Wenn für mehrere Kochstellen eine Garzeit eingegeben wurde, erscheint in der Timer-Anzeige immer die Garzeit der ausgewählten Kochstelle.
  Es konnen Garzeiten bis zu 99 Minuten eingestellt werden.

Kuchenwecker

Mit dem Wecker können Sie eine Zeit bis 99 Minuten einstehen. Er ist unabhängig von allen anderen Einstellungen. Diese Funktion dient nicht dem automatischen Ausschalten einer Kochstelle.

Wecker einstellen

1. Der Kuchenwecker kann auf zwei Arten ausgewählt werden:

Wenn bereits eine Kochstelle ausgewählt wurde: Zweimal das Symbol berühren.

• Wenn keine Kochstelle ausgewählt wurde: Das Symbol berühren.

Die Anzeige ● besoin dem Symbol leuchtet. In der Timer-Anzeige erscheint 00.

1. Das Symbol + oder - berühren. Die Grundeinstellung wird angezeigt.

Symbol : 10 Minuten.

Symbol - 05 Minuten.

1. Die gewünschte Zeit mit den Symbolen + oder - einstellen.

Nach einigen Sekunden beginnnt die Zeit abzulaufen.

Zeit ändern oder loschen

Das Symbol so oft berühren, bis die Anzeige geben dem Symbol aufleuchtet. Die Zeit mit dem Symbol ^+ oder -ändern oder auf 00 stellen.

Nach Ablauf der Zeit

Ein Signal ertont. In der Timer-Anzeige erscheint 00. Nach 10 Sekunden schalten sich die Anzeigen aus.

Symbol berühren, die Anzeigen schalten sich vorzeitig aus und das Signal verstummt.

Sicherheitsabschaltung

Wenn die Kochstelle längerere Zeit in Betrieb ist, ohne dass Einstellungen verändert werden, wird die Sicherheitsabschaltung aktiviert.

Die Kochstelle heizt nicht mehr. In der Kochstufen-Anzeige blinken abwechselnd F, B und die Restwärmeanseige h/H.

Durch Berühren einer beliebigen Bedienfläche erlischt die Anzeige. Die Kochstelle kann neu eingestellt werden.

Wann die Abschaltung aktiv wird (nach 1-10 Stunden), richtig sich nach der eingestellten Kochstufe.

Grundeinstellungen

Das Gerät bietet verschiedene Grundeinstellungen. Diese Einstellungen können Sie an ihre Bedürfnisse anpassen.

Anzeige Funktion
c1	Automatische Kindersicherung
	AUS.*
	EIN.
c2	Signaltöne
	Bestätigungsssignal und Fehlersignal sind ausgeschaltet.
	Nur das Fehlersignal ist eingeschaltet.
	Nur das Bestätigungsssignal ist eingeschaltet.
	Alle Signaltöne sind eingeschaltet.*
c5	Automatische Programmierung der Garzeit
	AUS.*
	93 Zeit bis zur automatischen Abschaltung.
c6	Dauer des Timer-Ende-Signaltons
	10 Sekunden*.
	30 Sekunden.
	1 Minute.

Werkseinstellung
*Die maximale Leistung des Kochfelds ist abhängig vom Einsatzstrom, der bei der Installation festgelegt wurde. Damit dieser Maximalwert nicht übersritten wird, verfügt das Kochfeld über mehrere Komponenten, die die Leistung automatisch verwalten und je nach Anforderung auf die eingeschalteten Kochstellen vertieren.

Anzeige Funktion
c 7	Funktion Power-Management
	Ø = AUS.*
	Ø = 1000 W Mindestleistung.
	Ø = 1500 W
	Ø = 2000 W
	...
	Ø oder Ø = höchste Leistung des Kochfelds.**
c 9	Auswahlzeit der Kochstelle
	Ø Uneingeschränkt: Die zuletzt gewährte Kochstelle bleibt ausgewählt.*
	Ø Eingeschränkt: Die Kochstelle bleibt nur für 10 Sekunden ausgewähllt.
c 8	Zu den Grundeinstellungen zurückkehren
	Ø Persönliche Einstellungen.*
	Ø Zu den Werkseinstellungen zurückkehren.

Werkseinstellung
*Die maximale Leistung des Kochfelds ist abhängig vom Einsatzstrom, der bei der Installation festgelegt wurde. Damit dieser Maximalwert nicht übersritten wird, verfügt das Kochfeld über mehrere Komponenten, die die Leistung automatisch verwalten und je nach Anforderung auf die eingeschalteten Kochstellen vertieren.

Zugang zu den Grundeinstellungen

Das Kochfeld muss ausgeschalte sein.

1. Das Kochfeld einschalten.
2. In den folgenden 10 Sekunden das Symbol = 4 Sekunden lang gedrück halten.

Bei den Anzeigen leuchten c und nacheinander auf, und als vorher festgelegte Einstellung.

1. Das Symbol -0 mehrmals drucken, bis die Anzeige der gewünschten Funktion erscheint.

2. AnschlieBend die gewünschte Einstellung mit den Symbolen + und - auswahlen.

1. Erneut das Symbol 念 mehr als 4 Sekunden drucken. Die Einstellungen wurden korrekt gespeichert.

Grundeinstellungen verlassen

Kochfeld mit dem Hauptschalter ausschalten.

Reinigung und Pflege

Die Tipps und Hinweise in thisem Kapitel halten Ihnen bzw. Ihr Kochfeld optimal zu pflegen.

Kochfeld

Reinigung

Reinigen Sie das Kochfeld nach jedem Kochen. Dadurch wird verhindert, dass Kochreste festbrennen. Reinigen Sie das Kochfeld erst, wenn es genugend abgekühlt ist.

Verwenden Sie nur Reinigungsmittel, die für Glaskeramik-Kochfelder geeignet sind. Beachten Sie die Anweisungen auf der Verpackung.

Benutzen Sie keinesfalls:

Spulmittelkonzentrat
Geschirrspulmittel
Scheuermittel

atzende Mittel wie Backofenspray oder Fleckenentferner
Scheuerschwämme
Hochdruck- oder Dampfreiniger

Die Beste Art Schmutz zu entfernen ist der Einsatz eines Glasschabers. Beachten Sie die Anweisungen des Herstellers.

Geeignete Glasschaber konnen Sie über den Kundendienst oder in unserem Online-Shop bestellen.

Kochfeldrahmen

So konnen Sie Schaden am Kochfeldrahmen vermeiden:

nur warme Seifenlauge verwenden
- keine scharfen oder scheuernden Produkte verwenden
keinen Glasschaber verwenden

Betriebsstörungen beheben

Oft liegt es nur an einer Kleinigkeit, wenn eine Störung auffritt. Bevor Sie den Kundendienst rufen, beachten Sie zuerst folgende Ratschlage und Hinweise.

Anzeige Störung Maßnahme

Keine Die Stromzufahr wurde unterbrochen. Überprüfen Sie mithilfe anderer Elektrogeräte, ob die Stromversorgung unterbrochen wurde.
	Der Anschluss des Geräts wurde nicht nach Anschlussplan vorgenommen.	Überprüften Sie, ob das Gerät nach Anschlussplan angeschlossen wurde.
	Störung im elektronischen System. Falls die vorherigen Maßnahmen die Störung nicht beheben, rufen Sie den Kundendienst.
Die Anzeigen blinken Das Bedienfeld ist feucht oder es liegt ein Gegenstand daraufuf.	Trocknen Sie das Bedienfeld oder entfernen Sie den Gegenstand.
In den Kochstufen-Anzei-gen blinkt -	Es gab eine Störung im elektronischen System.	Decken Sie zum Quittieren der Störung das Bedienfeld kurz mit der Hand ab.
Er + Zahl / d + Zahl / e + Zahl	Störung im elektronischen System. Trennen Sie das Kochfeld vom Stromnetz. Warten Sie 30 Sekunden und schreiben Sie es erneut an.*
F0 / F9	Es ist ein interner Betriebsfehler aufgetreten. Trennen Sie das Kochfeld vom Stromnetz. Warten Sie 30 Sekunden und schreiben Sie es erneut an.*
F2	Das elektronische System wurde überhützt und hat die betreffende Kochstelle abgeschelt.	Warten Sie, bis das elektronische System genugend abgekühlt ist. Berühren Sie anschließlich eine beliebige Bedienfläche auf dem Kochfeld. *
F4	Das elektronische System wurde überhützt und hat alle Kochstellen ausgeschelt.
F5 + Kochstufe und Warn-ton	Es befindet sich ein freiBS Kochgeschirr im Bereich des Bedienfeldes. Das elektronische System könnte überhizen.	Entfernen Sie das Kochgeschirr. Die Störungsanzeige schaltet sich weniger später aus. Sie konnen weiterkochen.
F5 und Warnton	Es befindet sich ein freiBS Kochgeschirr im Bereich des Bedienfeldes. Die Kochstelle hat sich ausgeschelt, um das elektronische System zu schreiben.	Entfernen Sie das Kochgeschirr und warten Sie einige Sekunden. Berühren Sie eine beliebige Bedienfläche. Wenn sich die Störungsanzeige ausschaltet, konnen Sie weiterkochen.
U1	Die Eingangsspannung ist außerhalb des nor-malen Betriebsbereichs.	Setzen Sie sich mit ihrem Stromversorger in Verbin-dung.
U2 / U3	Die Kochstelle wurde überhützt und zum Schutz des Kochfeldes ausgeschaltet.	Warten Sie, bis das elektronische System genügend abgekühlt ist und schalten Sie erneut ein.

• Soltte die Anzeige nicht erloschen, rufen Sie den Kundendienst.
  Kein heiBes Kochgeschirr auf das Bedienfeld stellen.

Normale Geräusche bei Betrieb des Geräts

Die Technologie der Induktionskochfelder basiert auf der Entstehung elektromagnetischer Felder, durch welche die Wärme direkt am Boden des Kochgeschirrs entsteht. Abhängig von der Beschaffenheit des Kochgeschirrs konnen Gerausche oder Schwingungen entstehen, die nachfolgend beschrieben werden:

Ein tiefes Summen wie bei einem Transformator

Dieses Gerausch entsteht beim Kochen mit einer hohen Kochstufe. Ursache ist die Energiemenge, die vom Kochfeld auf das Kochgeschirr übertragen wird. Das Gerausch verschwindet oder wird leiser, wenn die Kochstufe verringert wird.

Ein tiefes Pfeifen

Dieses Gerausch entsteht bei einem leeren Kochgeschirr. Das Gerausch verschwindet, wenn Wasser oder Speisen in das Kochgeschirr gegeben werden.

Knistern

Das Gerausch entsteht bei Kochgeschirr aus verschiedenen übereinanderliegenden Materialien. Es tritt auf, weil die Verbindungsflächen der verschiedenen Materialschichten vibrieren. Das Gerausch entsteht am Kochgeschirr und kann je nach Menge und Zubereitungsart der Speisen variieren.

Hohe Pfeiftone

Die Gerausche entstehen besonderss bei Kochgeschirr mit Schichten aus verschieden Materialien, sobald diese auf der hochsten Heizstufe und gleichzeitig auf zwei verschieden Kochstellen benutzt werden. Diese Pfeiftone verschwinden bei Verringerung der Kochstufe ganz oder werden schwächer.

Gerausche des Gebläses

Für einen korrekten Betrieb des elektronischen Systems ist eine Regulierung der Temperatur des Kochfelds erforderlich. Dafür ist das Kochfeld mit einem Lüfter ausgestellt, der sich einschaltet, wenn die festgestellte Temperatur zu hoch ist. Das Geblase kann auch bei ausgescheltem Gerät weiterlaufen, wenn die gemessene Temperatur nach dem Ausschalten des Kochfelds noch immer zu heiß ist.

Gleichmäßige Gerausche, wie bei einem Uhrzeiger.

Dieses Gerausch tritt nur auf, wenn 3 oder mehr Kochstellen verwendet werden und verschwindet bzw. reduziert sich, wenn eine der Kochstellen ausgeschaltet wird.

Die beschriebenen Gerausche sind normaler Bestandteil der Induktionstechnologie und nicht als Mängel anzusehen.

Kundendienst

Wenn Ihr Gerät repariert werden muss, ist unser Kundendienst für Sie da. Wir finden immer eine passende Lösung, auch umunnöttige Technikerbesuche zu vermeiden.

E-Nummer und FD-Nummer:

Wenn Sie unseren Kundendienst anfordern, geben Sieitte die E-Nummer und FD-Nummer des Gerätes an. Das Typenschild mit den Nummern finden Sie auf dem Gerätepass.

Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung auch während der Garantiezeit nicht kosten ist.

BSH Hausgeräte Vertriebs GmbH

Carl-Wery-Str. 34

81739 Munchen

DEUTSCHLAND
